学习笔记——数据封包拆包与协议

数据封包拆包与协议

一、Socket 发送函数详解

`send()` 函数

复制代码

ssize_t send(int sockfd, const void *buf, size_t len, int flags);

参数解析：

sockfd：socket 函数返回的文件描述符（旧fd）
buf：要发送的消息缓冲区
len：要发送的消息长度（字节数）
flags：发送方式标志
- 0：正常发送（阻塞）
- MSG_DONTWAIT：非阻塞发送
- MSG_OOB：发送带外数据（紧急数据）

返回值：

成功：实际发送的字节数
失败：-1

示例：

复制代码

char msg[] = "Hello Server";
int ret = send(sockfd, msg, strlen(msg), 0);
if (ret == -1) {
    perror("send failed");
}

`connect()` 函数

复制代码

int connect(int sockfd, const struct sockaddr *addr, socklen_t addrlen);

功能： 客户端主动连接服务器，发起 TCP 三次握手

参数解析：

sockfd：本地 socket 创建的套接字 ID
addr：目标服务器的地址信息
addrlen：地址结构体的长度

返回值：

成功：0
失败：-1

示例：

复制代码

struct sockaddr_in server_addr;
server_addr.sin_family = AF_INET;
server_addr.sin_port = htons(8080);
server_addr.sin_addr.s_addr = inet_addr("192.168.1.100");

if (connect(sockfd, (struct sockaddr*)&server_addr, sizeof(server_addr)) == -1) {
    perror("connect failed");
}

二、网络协议分层与数据封装

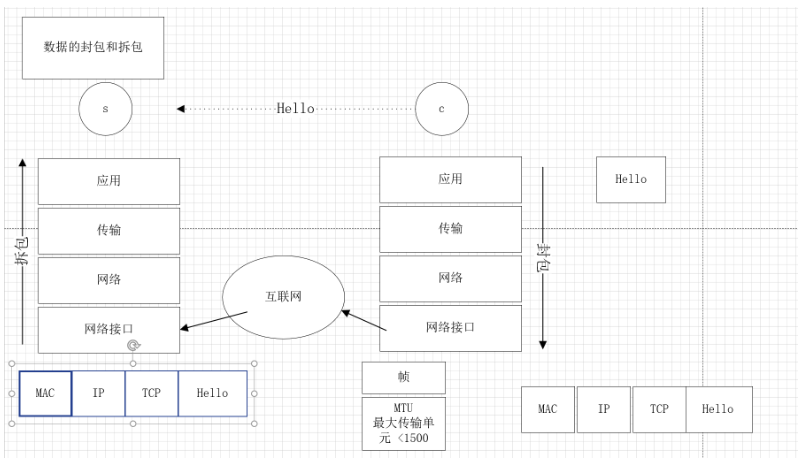

数据包封装过程

复制代码

应用层数据 → TCP/UDP头部 → IP头部 → MAC头部 → 物理信号

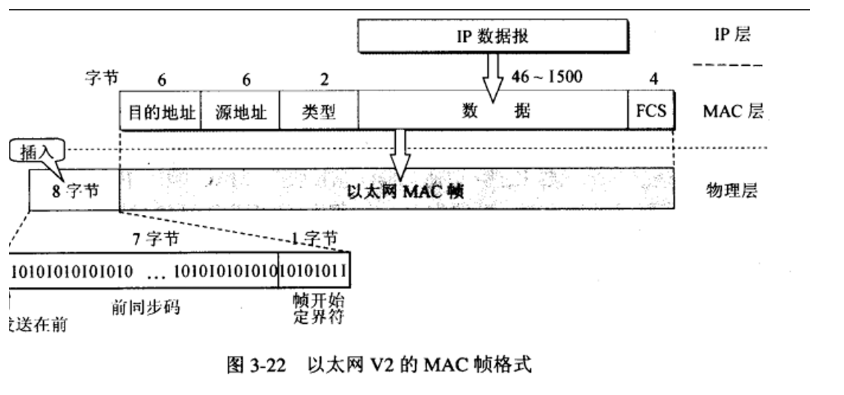

1. MAC 头部（数据链路层）

作用：局域网内设备间的寻址
包含：源MAC地址、目标MAC地址
大小：14字节

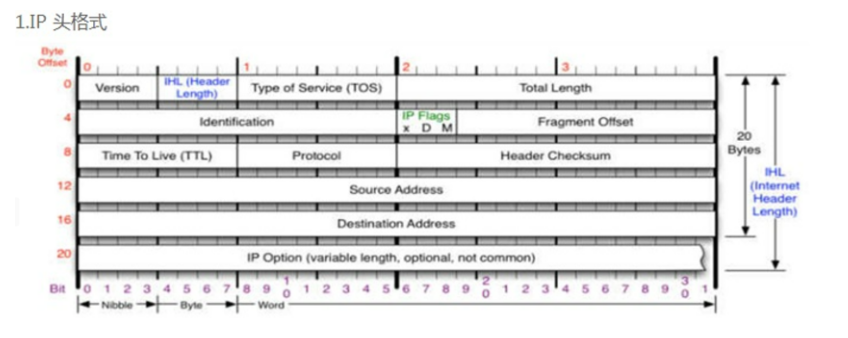

2. IP 头部（网络层）

复制代码

struct ip_header {
    uint8_t version:4;     // IP版本（IPv4=4）
    uint8_t ihl:4;         // 头部长度
    uint8_t tos;           // 服务类型
    uint16_t total_len;    // 总长度
    uint16_t id;           // 标识符
    uint16_t frag_off;     // 分片偏移
    uint8_t ttl;           // 生存时间
    uint8_t protocol;      // 上层协议（TCP=6, UDP=17）
    uint16_t checksum;     // 校验和
    uint32_t src_addr;     // 源IP地址
    uint32_t dst_addr;     // 目标IP地址
};

关键字段解释：

ttl（生存周期）：默认64，数据每经过一个路由器减1，为0时丢弃
ip_flag：
- D：是否允许分片（0=允许，1=不允许）
- M：是不是最后一片（0=最后，1=还有）

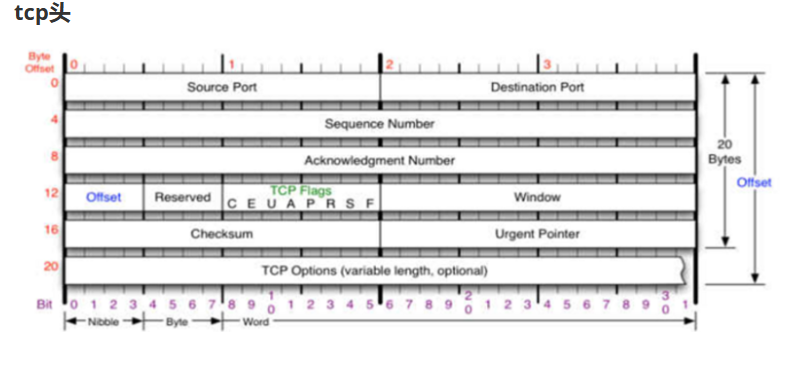

3. TCP 头部（传输层）

复制代码

struct tcp_header {
    uint16_t src_port;     // 源端口
    uint16_t dst_port;     // 目标端口
    uint32_t seq_num;      // 序列号
    uint32_t ack_num;      // 确认号
    uint8_t data_offset:4; // 数据偏移
    uint8_t reserved:4;    // 保留位
    uint8_t flags;         // 标志位
    uint16_t window;       // 窗口大小
    uint16_t checksum;     // 校验和
    uint16_t urgent_ptr;   // 紧急指针
};

TCP 标志位：

复制代码

URG ACK PSH RST SYN FIN
↑   ↑   ↑   ↑   ↑   ↑
紧急 确认 推送 重置 同步 结束

详细解释：

A（ACK）：确认位，表示确认号有效
P（PSH）：推送位，要求立即传递数据给应用层
R（RST）：重置位，强制断开连接
S（SYN）：同步位，建立连接请求
F（FIN）：结束位，断开连接请求

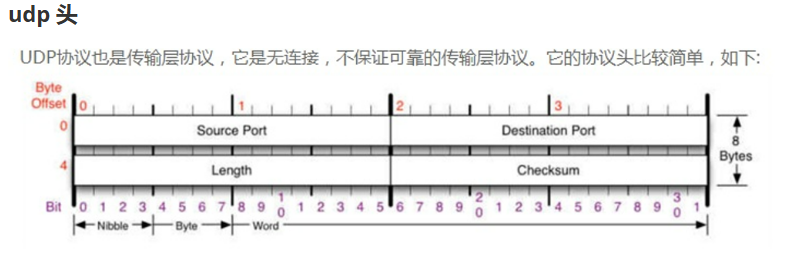

4. UDP 头部

复制代码

struct udp_header {
    uint16_t src_port;     // 源端口
    uint16_t dst_port;     // 目标端口
    uint16_t length;       // UDP数据包长度
    uint16_t checksum;     // 校验和
};

TCP vs UDP：

特性	TCP	UDP
连接	面向连接	无连接
可靠性	可靠，有重传	不可靠，可能丢包
速度	较慢	较快
头部大小	20字节	8字节
应用场景	文件传输、网页浏览	视频流、DNS查询

三、Wireshark 网络抓包工具

使用步骤：

复制代码

# 1. 启动Wireshark（需要管理员权限）
sudo wireshark

# 2. 选择网络接口
#    - 本机通信：loopback
#    - 外网通信：ens33（以太网）
#    - 不确定时：any（捕获所有接口）

常用过滤条件：

wireshark

复制代码

# 按IP地址过滤
ip.addr == 192.168.1.100        # 显示该IP的所有数据包
ip.src == 192.168.1.100         # 显示该源IP的数据包
ip.dst == 192.168.1.100         # 显示该目标IP的数据包

# 按端口过滤
tcp.port == 80                  # TCP端口80（HTTP）
udp.port == 53                  # UDP端口53（DNS）
tcp.port == 443                 # TCP端口443（HTTPS）

# 按协议过滤
http                            # 只显示HTTP协议
dns                             # 只显示DNS协议
tcp                             # 只显示TCP协议

# 组合过滤
ip.addr == 192.168.1.100 and tcp.port == 80

分析TCP三次握手：

复制代码

1. [SYN]    客户端 → 服务器：我想连接
2. [SYN+ACK] 服务器 → 客户端：我准备好了，你呢？
3. [ACK]    客户端 → 服务器：我也准备好了，开始通信

四、HTTP 协议详解

HTTP 简介

用途：网页浏览数据传输
性质：应用层协议，基于 TCP
特点：无状态、请求-响应模式

WWW（万维网）

全称：World Wide Web
作用：互联网上的信息资源集合

URL（统一资源定位符）

格式：

复制代码

http://主机名:端口号/路径?查询参数#片段标识

示例：

复制代码

http://news.sohu.com:80/news/index.html?id=123#section1

默认端口：

HTTP：80（可省略）
HTTPS：443（可省略）

示例：

复制代码

http://www.example.com/           # 使用默认端口80
https://www.example.com/          # 使用默认端口443
http://www.example.com:8080/      # 指定端口8080

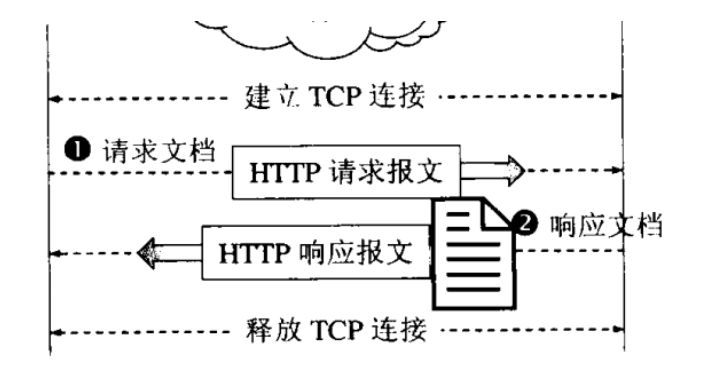

五、HTTP 通信步骤

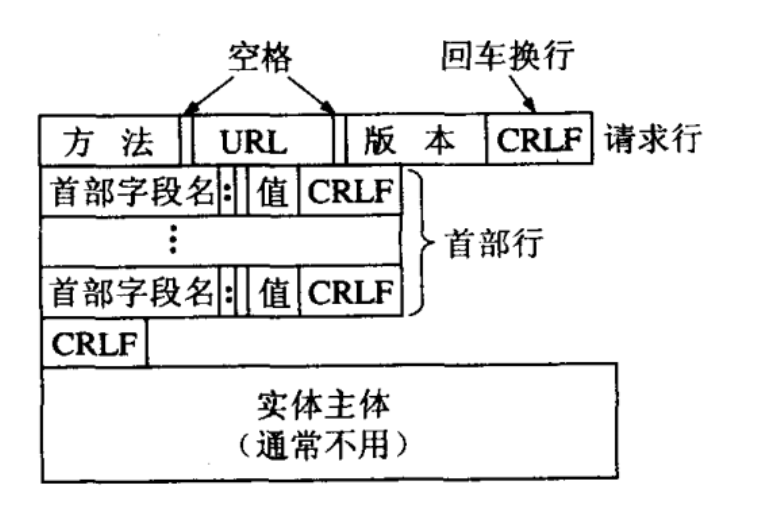

1.HTTP 请求报文格式

复制代码

请求行
请求头部
空行
请求正文

2. 请求示例

复制代码

GET /index.html HTTP/1.1              ← 请求行
Host: www.example.com                 ← 请求头开始
User-Agent: Mozilla/5.0
Accept: text/html
Accept-Language: zh-CN
Accept-Encoding: gzip
Connection: keep-alive
                                        ← 空行（头部结束）
（请求正文，GET通常没有）

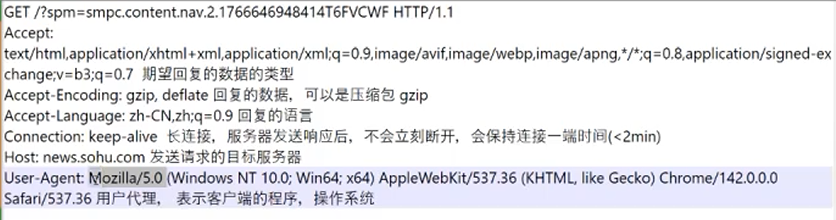

3、HTTP请求头字段详解

请求行

复制代码

GET /index.html?name=value HTTP/1.1
↑    ↑                    ↑
方法  资源路径+查询参数    协议版本

方法：GET（获取）、POST（提交）、PUT（更新）、DELETE（删除）
查询参数 ：?key1=value1&key2=value2

2. Host字段

复制代码

Host: news.sohu.com

作用：指定虚拟主机（一个IP多个网站）
必需：HTTP/1.1要求必须包含

3. User-Agent字段

复制代码

User-Agent: Mozilla/5.0 (Windows NT 10.0) Chrome/142.0.0.0

作用：告诉服务器客户端信息
包含：操作系统、浏览器、版本等

4. Accept系列字段

复制代码

Accept: text/html,application/xml;q=0.9          ← 内容类型
Accept-Encoding: gzip, deflate                   ← 压缩方式
Accept-Language: zh-CN,zh;q=0.9                  ← 语言偏好

q参数：权重值，0-1，越大优先级越高

5. Connection字段

复制代码

Connection: keep-alive

作用：控制TCP连接是否保持
keep-alive：长连接（可发送多个请求）
close：短连接（一个请求后就断开）

六、学习总结

核心知识点：

数据封装：应用层 → 传输层 → 网络层 → 链路层
TCP特性：连接、可靠、有序、流式
协议头部：理解各层协议字段含义
抓包分析：使用Wireshark调试网络程序
HTTP协议：无状态、请求-响应、基于TCP

实践建议：

使用Wireshark抓包分析自己的程序
实现简单的HTTP客户端
编写处理TCP粘包的解包函数
分析不同应用的网络协议特点
