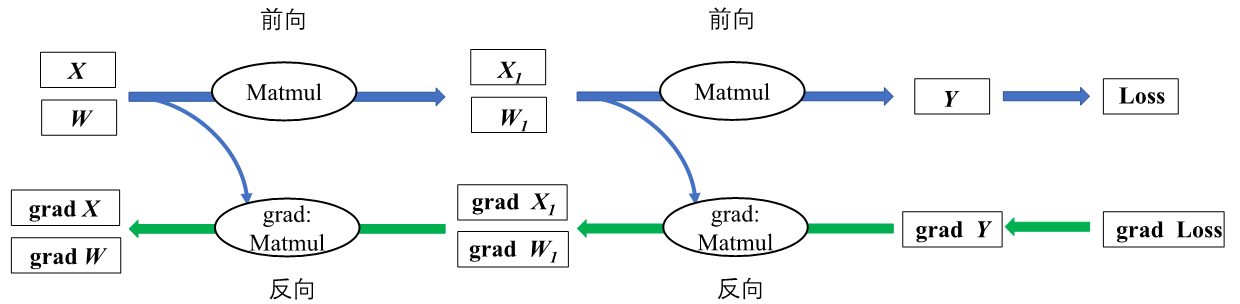

[3.2.4 基于链式法则计算梯度](#3.2.4 基于链式法则计算梯度)

[3.3 生成](#3.3 生成)

[3.3.1 静态生成](#3.3.1 静态生成)

[3.3.2 动态生成](#3.3.2 动态生成)

[3.3.3 动静生成比较](#3.3.3 动静生成比较)

[3.3.4 动态图与静态图的转换和融合](#3.3.4 动态图与静态图的转换和融合)

[3.4 调度](#3.4 调度)

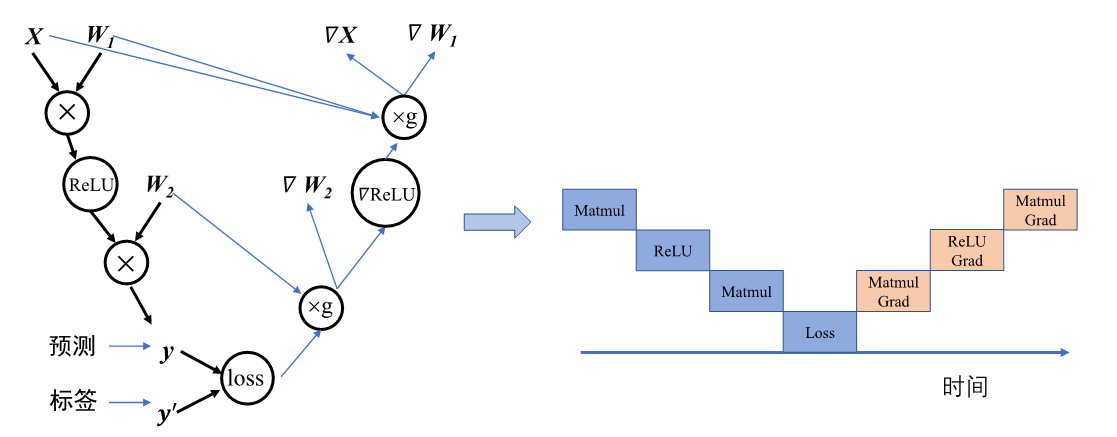

[3.4.1 算子调度执行](#3.4.1 算子调度执行)

[3.4.2 串行与并行](#3.4.2 串行与并行)

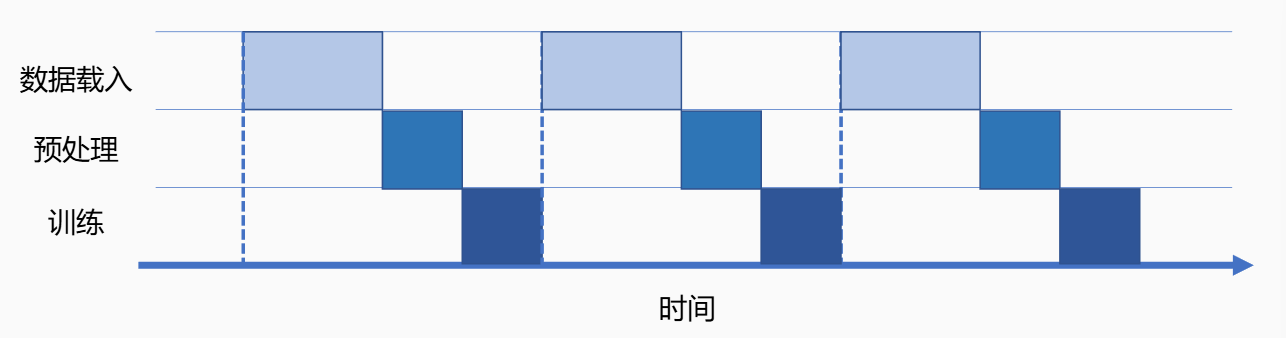

[3.4.3 数据载入同步与异步机制](#3.4.3 数据载入同步与异步机制)

---

一、机器学习导论

1.1 应用

• 监督学习 Supervised Learning：已知输入和输出
• 无监督学习（Unsupervised Learning）：只有输入数据，不知道输出标签
• 强化学习（Reinforcement Learning）：给定学习环境和任务目标，算法自主地去不断改进自己以实现任务目标

1.2 框架

1. 类型

• TensorFlow
• PyTorch
• MindSpore
• MXNet、PaddlePaddle、OneFlow、CNTK...

2. 设计目标

• 神经网络编程： 根据应用的需求定制不同的神经网络，如卷积神经网络（Convolutional Neural Networks）和自注意力神经网络（Self-Attention Neural Networks）等
• 自动微分： 训练神经网络会具有模型参数，这些参数需要通过持续计算梯度（Gradients）迭代改进。梯度的计算往往需要结合训练数据、数据标注和损失函数（Loss Function），机器学习框架根据给出的神经网络程序全自动地计算梯度，这一过程被称之为自动微分。
• **数据管理和处理：**数据包括训练、验证、测试数据集和模型参数。因此，需要系统本身支持数据读取、存储和预处理（例如数据增强和数据清洗）。
• 模型训练和部署： 为了让机器学习模型达到最佳的性能，需要使用优化方法来通过多步迭代反复计算梯度，这一过程称之为训练。训练完成后，需要将训练好的模型部署到推理设备。
• 硬件加速器： 神经网络的相关计算往往通过矩阵计算实现。这一类计算可以被硬件加速器（例如，通用图形处理器-GPU）加速。因此，机器学习系统需要高效利用多种硬件加速器。
• 分布式执行： 随着训练数据量和神经网络参数量的上升，机器学习系统的内存用量远远超过了单个机器可以提供的内存。因此，机器学习框架需要天然具备分布式执行的能力。

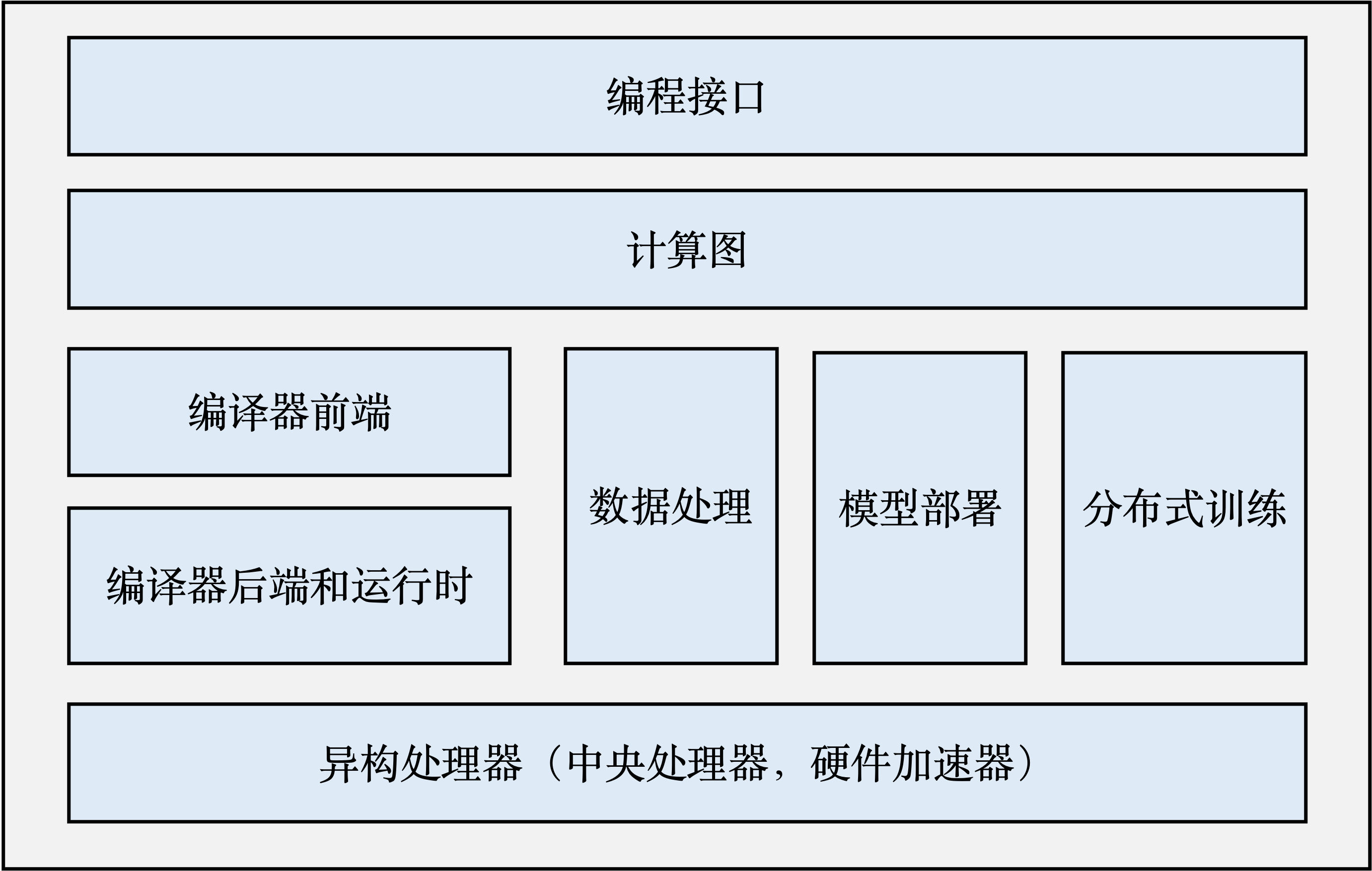

3. 基本组成

• 编程接口: 考虑到机器学习开发人员背景的多样性，机器学习框架首先需要提供以高层次编程语言（如Python）为主的编程接口。同时，机器学习框架为了优化运行性能，需要支持以低层次编程语言（如C和C++）为主的系统实现，从而实现操作系统（如线程管理和网络通讯等）和各类型硬件加速器的高效使用。
• 计算图： 利用不同编程接口实现的机器学习程序需要共享一个运行后端。实现这一后端的关键技术是计算图技术。计算图定义了用户的机器学习程序，其包含大量表达计算操作的算子节点（Operator Node），以及表达算子之间计算依赖的边（Edge）。
• 编译器前端： 机器学习框架往往具有AI编译器来构建计算图，并将计算图转换为硬件可以执行的程序。这个编译器首先会利用一系列编译器前端技术实现对程序的分析和优化。编译器前端的关键功能包括实现中间表示、自动微分、类型推导和静态分析等。
• 编译器后端和运行时： 完成计算图的分析和优化后，机器学习框架进一步利用编译器后端和运行时实现针对不同底层硬件的优化。常见的优化技术包括分析硬件的L2/L3缓存大小和指令流水线长度，优化算子的选择或者调度顺序。
• 异构处理器： 机器学习应用的执行由中央处理器（Central Processing Unit，CPU）和硬件加速器（如英伟达GPU、华为Ascend和谷歌TPU）共同完成。其中，非矩阵操作（如复杂的数据预处理和计算图的调度执行）由中央处理器完成。矩阵操作和部分频繁使用的机器学习算子（如Transformer算子和Convolution算子）由硬件加速器完成。
• 数据处理： 机器学习应用需要对原始数据进行复杂预处理，同时也需要管理大量的训练数据集、验证数据集和测试数据集。这一系列以数据为核心的操作由数据处理模块（例如TensorFlow的tf.data和PyTorch的DataLoader）完成。
• 模型部署： 在完成模型训练后，机器学习框架下一个需要支持的关键功能是模型部署。为了确保模型可以在内存有限的硬件上执行，会使用模型转换、量化、蒸馏等模型压缩技术。同时，也需要实现针对推理硬件平台（例如英伟达Orin）的模型算子优化。最后，为了保证模型的安全（如拒绝未经授权的用户读取），还会对模型进行混淆设计。
• 分布式训练： 机器学习模型的训练往往需要分布式的计算节点并行完成。其中，常见的并行训练方法包括数据并行、模型并行、混合并行和流水线并行。这些并行训练方法通常由远端程序调用（Remote Procedure Call, RPC）、集合通信（Collective Communication）或者参数服务器（Parameter Server）实现。

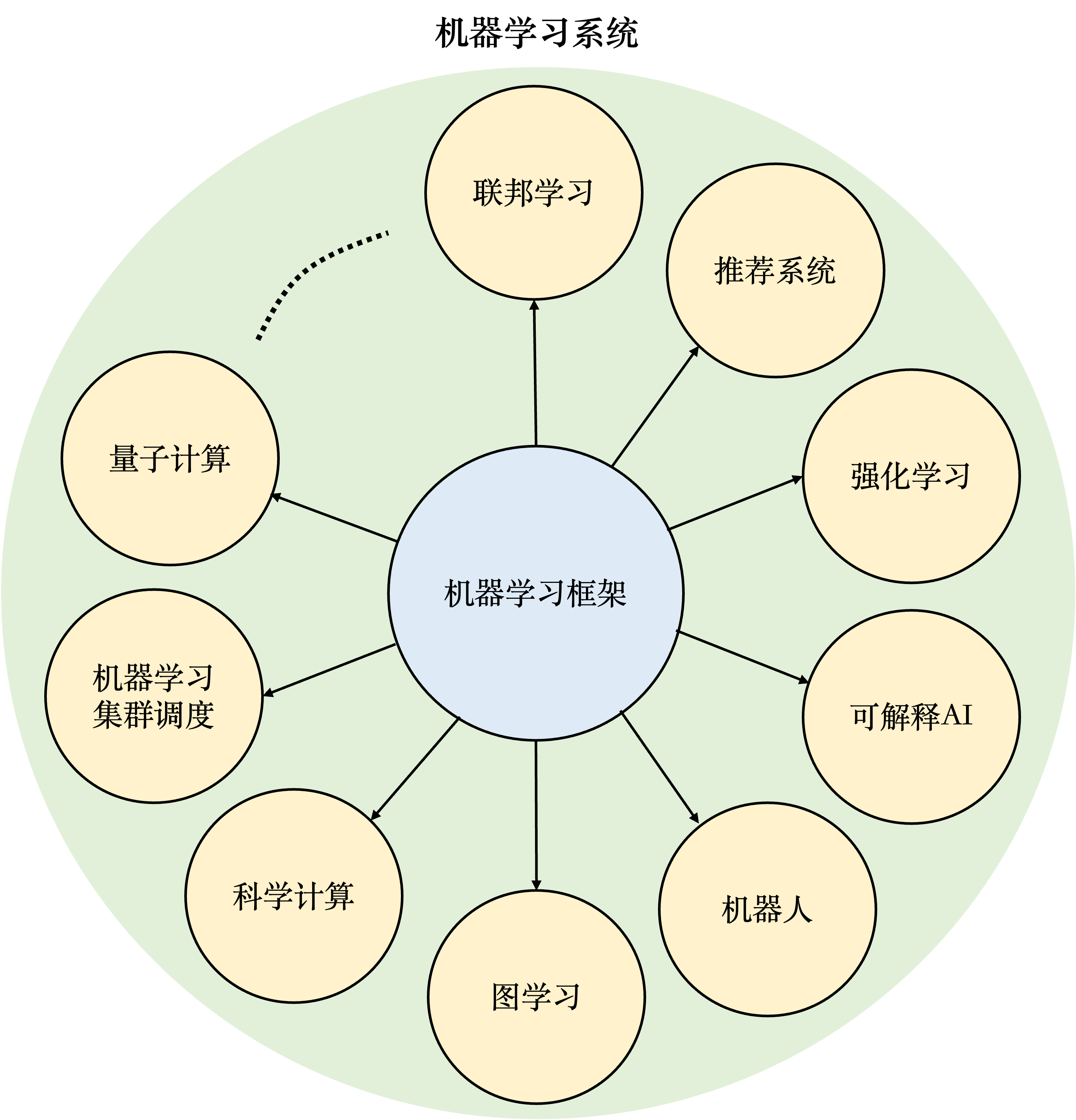

1.3 系统生态

• 联邦学习： 随着用户隐私保护和数据保护法的出现，许多机器学习应用无法直接接触用户数据完成模型训练。因此这一类应用需要通过机器学习框架实现联邦学习（Federated Learning）。
• 推荐系统： 将机器学习（特别是深度学习）引入推荐系统在过去数年取得了巨大的成功。相比于传统基于规则的推荐系统，深度学习推荐系统能够有效分析用户的海量特征数据，从而实现在推荐准确度和推荐时效性上的巨大提升。
• 强化学习： 强化学习具有数据收集和模型训练方法的特殊性。因此，需要基于机器学习框架进一步开发专用的强化学习系统。
• 可解释AI： 随着机器学习在金融、医疗和政府治理等关键领域的推广，基于机器学习框架进一步开发的可解释性AI系统正得到日益增长的重视。
• 机器人： 机器人是另一个开始广泛使用机器学习框架的领域。相比于传统的机器人视觉方法，机器学习方法在特征自动提取、目标识别、路径规划等多个机器人任务中获得了巨大成功。
• 图学习： 图（Graph）是最广泛使用的数据结构之一。许多互联网数据（如社交网络、产品关系图）都由图来表达。机器学习算法已经被证明是行之有效的分析大型图数据的方法。这种针对图数据的机器学习系统被称之为图学习系统（Graph Learning System）。
• 科学计算： 科学计算覆盖许多传统领域（如电磁仿真、图形学、天气预报等），这些领域中的许多大规模问题都可以有效利用机器学习方法求解。因此，针对科学计算开发机器学习系统变得日益普遍。
• 机器学习集群调度： 机器学习集群一般由异构处理器、异构网络甚至异构存储设备构成。同时，机器学习集群中的计算任务往往具有共同的执行特点（如基于集合通信算子AllReduce迭代进行）。因此，针对异构设备和任务特点，机器学习集群往往具有特定的调度方法设计。
• 量子计算： 量子计算机一般通过混合架构实现。其中，量子计算由量子计算机完成，而量子仿真由传统计算机完成。由于量子仿真往往涉及到大量矩阵计算，许多量子仿真系统（如TensorFlow Quantum和MindQuantum）都基于机器学习框架实现。

二、编程接口

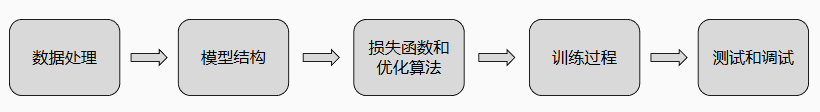

2.1 机器学习工作流

• 数据处理： 首先，用户需要数据处理API来支持将数据集从磁盘读入。接着，用户对读取的数据进行预处理，从而可以将数据输入后续的机器学习模型中。
• 模型定义： 完成数据的预处理后，用户需要模型定义API来定义机器学习模型。这些模型带有模型参数，可以对给定的数据进行推理。
• 优化器定义： 模型的输出需要和用户的标记进行对比，这个对比差异一般通过损失函数（Loss function）来进行评估。因此，优化器定义API允许用户定义自己的损失函数，并且根据损失来引入（Import）和定义各种优化算法（Optimisation algorithms）来计算梯度（Gradient），完成对模型参数的更新。
• 训练： 给定一个数据集，模型，损失函数和优化器，用户需要训练API来定义一个循环（Loop）从而将数据集中的数据按照小批量（mini-batch）的方式读取出来，反复计算梯度来更新模型。这个反复的过程称为训练。
• 测试和调试： 训练过程中，用户需要测试API来对当前模型的精度进行评估。当精度达到目标后，训练结束。这一过程中，用户往往需要调试API来完成对模型的性能和正确性进行验证。

2.2 深度神经网络

构建深度神经网络结构始终遵循最基本的元素：

1.承载计算的节点；

2.可变化的节点权重（节点权重可训练）；

3.允许数据流动的节点连接。

因此在机器学习编程库中深度神经网络是以层为核心，它提供了各类深度神经网络层基本组件；将神经网络层组件按照网络结构进行堆叠、连接就能构造出神经网络模型。

2.2.1 以层为核心

神经网络层包含构建机器学习网络结构的基本组件，如：

计算机视觉领域常用到卷积(Convolution)、池化(Pooling)、全连接(Fully Connected)；

自然语言处理常用到循环神经网络(Recurrent Neural Network，RNN)；

为了加速训练，防止过拟合通常用到批标准化（BatchNorm）、Dropout等。

1. 全连接 ：将当前层每个节点都和上一层节点一一连接，本质上是特征空间的线性变换；可以将数据从高维映射到低维，也能从低维映射到高维度。

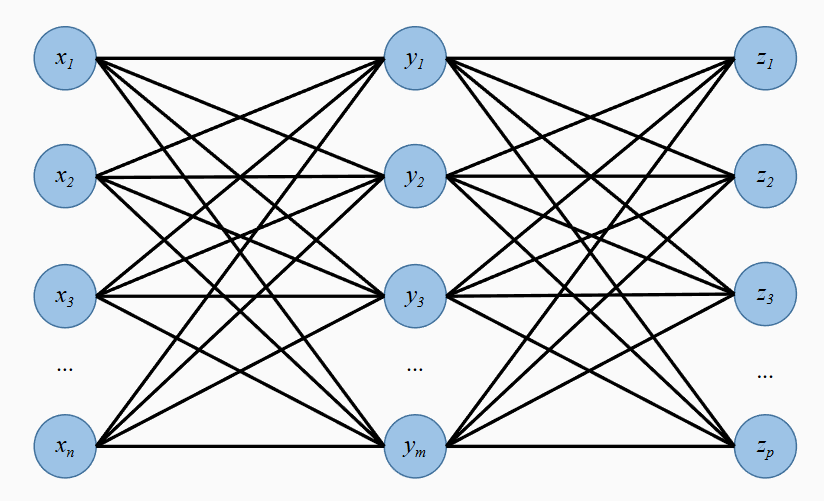

下图展示了全连接的过程，对输入的n个数据变换到大小为m的特征空间，再从大小为m的特征空间变换到大小为p的特征空间；可见全连接层的参数量巨大，两次变换所需的参数大小为 n*m 和 m*p。

​​​​​

2. 卷积 ：卷积神经网络中常用的操作之一，相当于对输入进行滑动滤波。

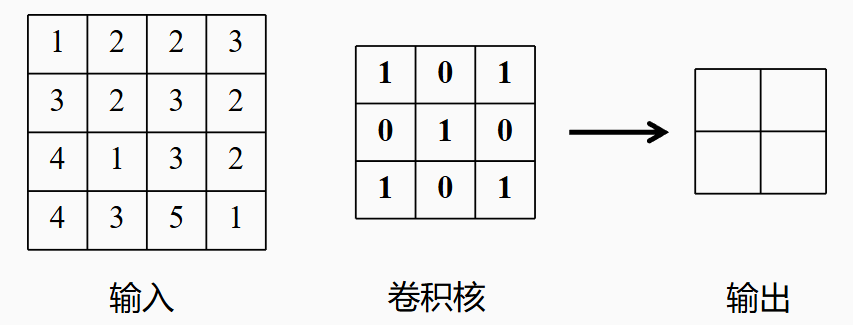

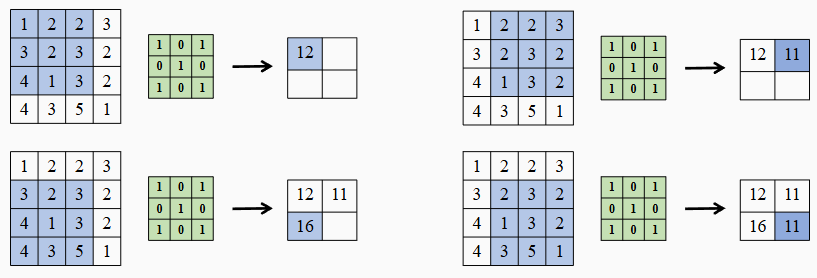

根据卷积核（Kernel）、卷积步长（Stride）、填充（Padding）对输入数据从左到右，从上到下进行滑动，每一次滑动操作是矩阵的乘加运算得到的加权值。 下图卷积操作主要由输入、卷积核、输出组成输出又被称为特征图（Feature Map）

在卷积过程中，如果我们需要对输出矩阵大小进行控制，那么就需要对步长和填充进行设置。

还是上面的输入图，如需要得到和输入矩阵大小一样的输出矩阵，步长为1时就需要对上下左右均填充一圈全为0的数。

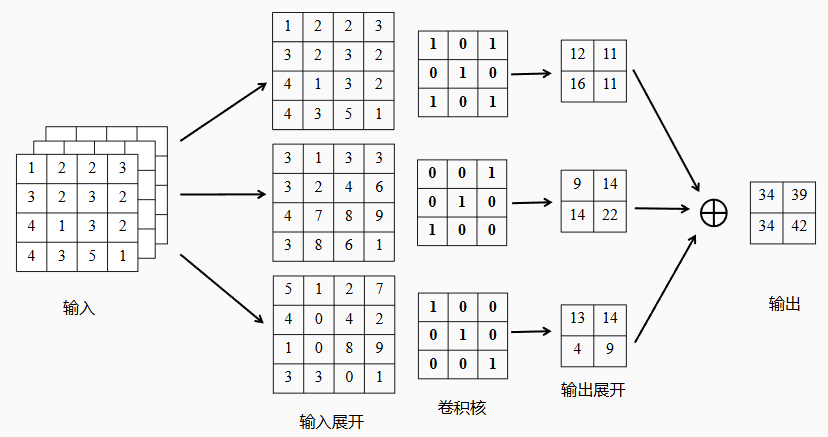

在上述例子中我们介绍了输入一个卷积核的卷积操作。通常情况下我们输入的是彩色图片，有三个输入，这三个输入称为通道（Channel），分别代表红、绿、蓝（RGB）。此时我们执行卷积则为多通道卷积，需要三个卷积核分别对RGB三个通道进行上述卷积过程，之后将结果加起来。

需要注意的是，每个通道都有各自的卷积核，同一个通道的卷积核参数共享。如果输出通道为 out，输入通道为 in，那么需要 out*in 个卷积核。

3. 池化 ：常见的降维操作，有最大池化和平均池化。池化操作和卷积的执行类似，通过池化核、步长、填充决定输出，但池化核没有训练参数。

最大池化：在池化核区域范围内取最大值

平均池化：在池化核范围内做平均

池化层的填充方式有所不同，平均池化填充的是0，最大池化填充的是无穷小。

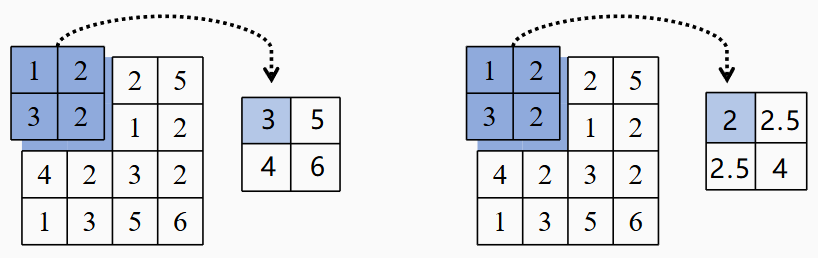

下图是对的输入进行区域池化，步长为2，不填充；图左边是最大池化的结果，右边是平均池化的结果。

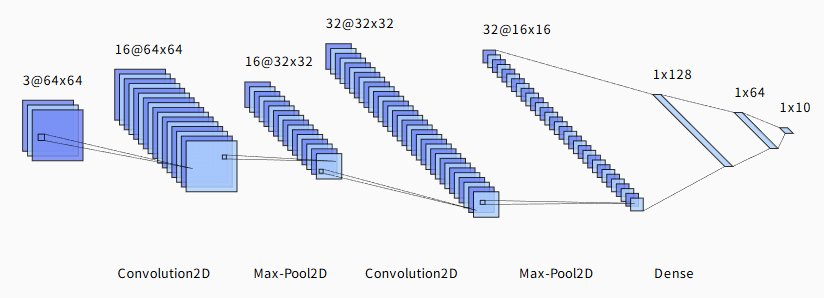

有了卷积、池化、全连接组件就可以构建一个简单的卷积神经网络了， 下图展示了一个卷积神经网络的模型结构。

给定输入 3*64*64 的彩色图片，使用16个 3*3*3 大小的卷积核做卷积 ，得到大小为 16*64*64 的特征图； 再进行池化 操作降维，得到大小为 16*32*32 的特征图； 对特征图再卷积得到大小为 32*32*32 特征图，再进行池化操作得到 16*32*32 大小的特征图； 我们需要对特征图做全连接，此时需要把特征图平铺成一维向量这步操作称为Flatten，压平后输入特征大小为 32*16*16=8192； 之后做一次全连接对大小为8192特征变换到大小为128的特征，再依次做两次全连接分别得到64，10。 这里最后的输出结果是依据自己的实际问题而定，假设我们的输入是包含 0-9 的数字图片，做分类那输出对应是10个概率值，分别对应 0-9 的概率大小。

随着深度神经网络应用领域的扩大，诞生出了丰富的模型构建组件。

在卷积神经网络 CNN 的计算过程中，前后的输入是没有联系的，然而在很多任务中往往需要处理序列信息，如语句、语音、视频等，为了解决此类问题诞生出循环神经网络（Recurrent Neural Network，RNN） ； 循环神经网络很好的解决了序列数据的问题，但是随着序列的增加，长序列又导致了训练过程中梯度消失和梯度爆炸的问题，因此有了长短期记忆（Long Short-term Memory，LSTM）

在语言任务中还有Seq2Seq它将RNN当成编解码（Encoder-Decoder）结构的编码器（Encoder）和解码器（Decode）； 在解码器中又常常使用注意力机制（Attention）；基于编解码器和注意力机制又有Transformer；Transformer又是BERT模型架构的重要组成。随着深度神经网络的发展，未来也会诞生各类模型架构，架构的创新可以通过各类神经网络基本组件的组合来实现。

2.2.2 神经网络层的实现原理

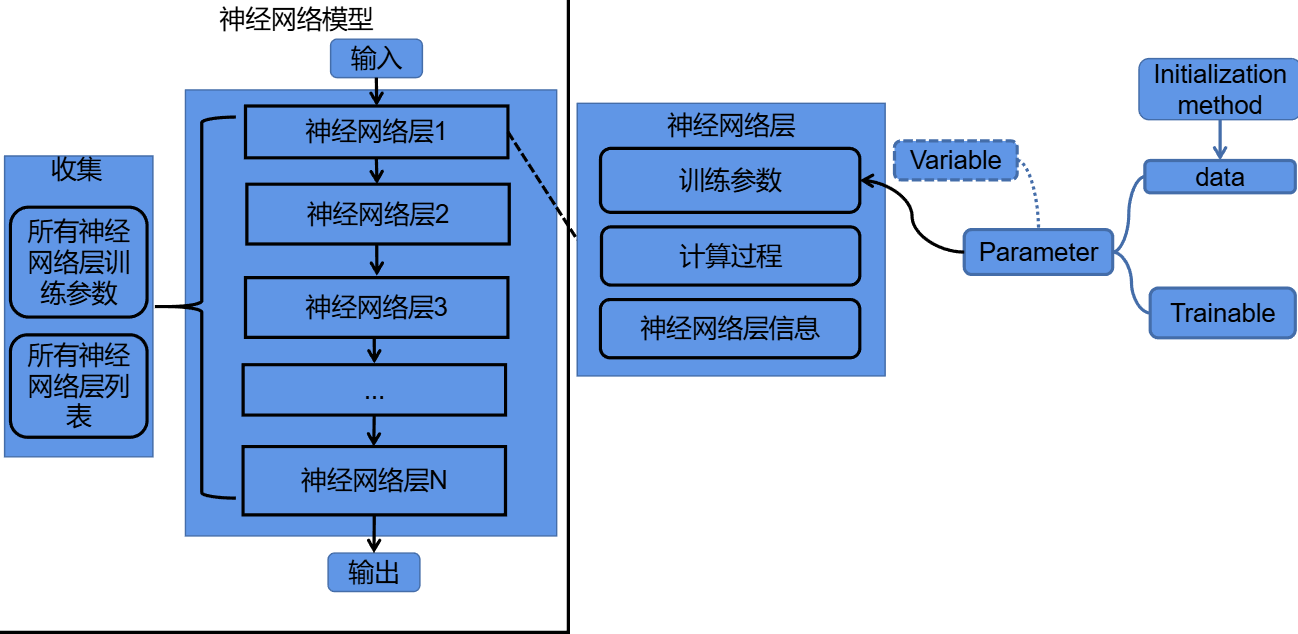

上图描述了神经网络构建过程中的基本细节。基类需要初始化训练参数、管理参数状态以及定义计算过程；神经网络模型需要实现对神经网络层和神经网络层参数管理的功能。

在机器学习编程库中，承担此功能有MindSpore的Cell、PyTorch的Module。Cell和Module是模型抽象方法也是所有网络的基类。

现有模型抽象方案有两种，一种是抽象出两个方法分别为Layer（负责单个神经网络层的参数构建和前向计算），Model（负责对神经网络层进行连接组合和神经网络层参数管理）；另一种是将Layer和Model抽象成一个方法，该方法既能表示单层神经网络层也能表示包含多个神经网络层堆叠的模型，Cell和Module就是这样实现的。

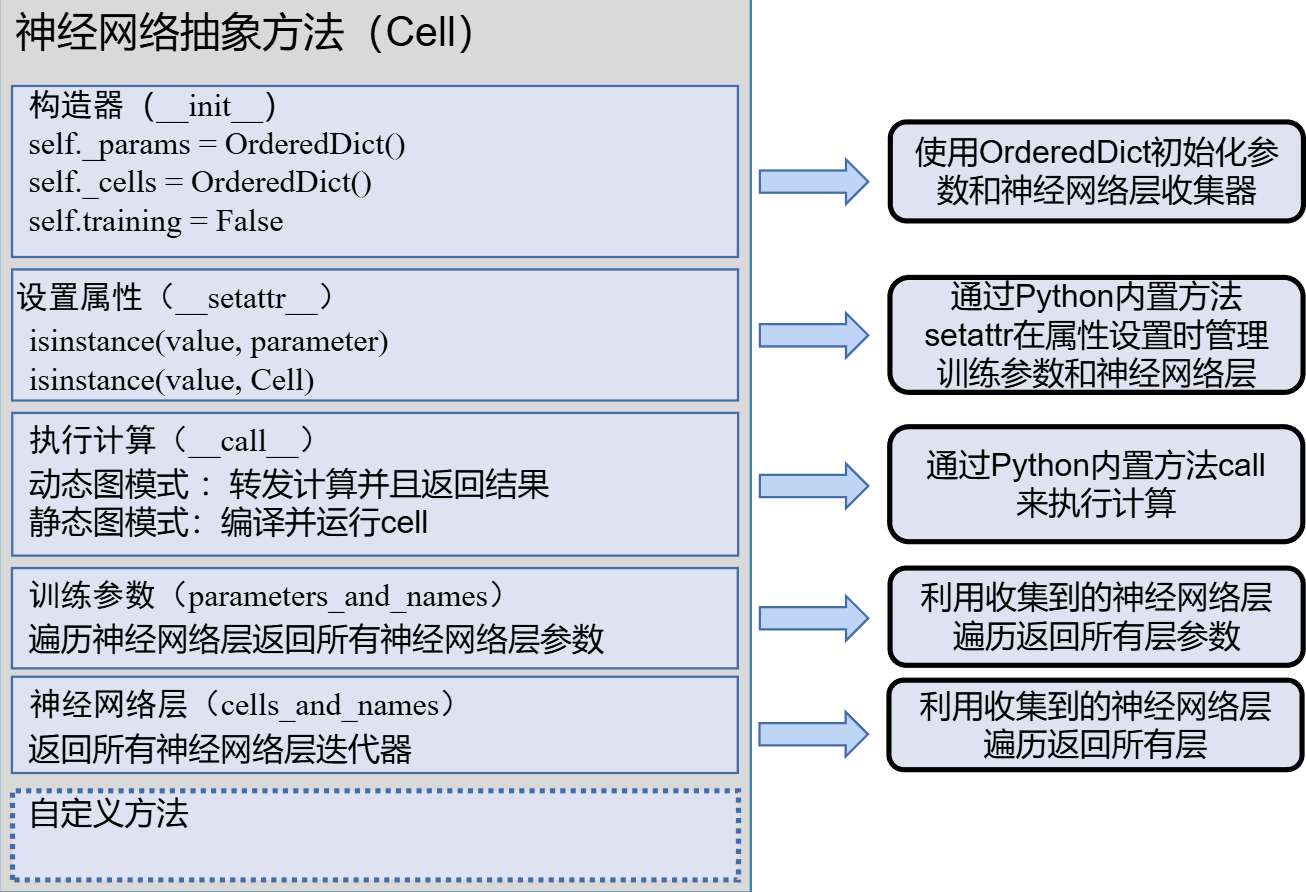

上图展示了设计神经网络层抽象方法的通用表示。

通常在构造器会选择使用Python中collections模块的OrderedDict来初始化神经网络层和神经网络层参数的存储；它的输出是一个有序的，相比与Dict更适合深度学习这种模型堆叠的模式。

参数和神经网络层的管理是在__setattr__中实现的，当检测到属性是属于神经网络层及神经网络层参数时就记录起来。

神经网络模型比较重要的是计算连接过程，可以在__call__里重载，实现神经网络层时在这里定义计算过程。

训练参数的返回接口给优化器传所有训练参数，这些参数是基类遍历了所有网络层后得到的。这里只列出了一些重要的方法，在自定义方法中，通常需要实现参数插入删除、神经网络层插入删除、神经网络模型信息返回等方法。

神经网络接口层基类实现，仅做了简化的描述，在实际实现时，执行计算的__call__方法并不会让用户直接重载，它往往在__call__之外定义一个执行操作的方法（对于神经网络模型该方法是实现网络结构的连接，对于神经网络层则是实现计算过程）后再__call__调用；如MindSpore的Cell因为动态图和静态图的执行是不一样的，因此在__call__里定义动态图和计算图的计算执行，在construct方法里定义层或者模型的操作过程。

2.2.3 自定义神经网络层

假设已经有了神经网络模型抽象方法Cell，构建Conv2D继承Cell，并重构__init__和__call__方法，在__init__里初始化训练参数和输入参数，在__call__里调用低级API实现计算逻辑，伪代码如下：

# 接口定义：
卷积层的接口：convolution(input, filters, stride, padding)
变量：Variable(value, trainable=True)
高斯分布初始化方法：random_normal(shape)
神经网络模型抽象方法：Cell

# 定义卷积层
class Conv2D(Cell):
    def __init__(self, in_channels, out_channels, ksize, stride, padding):
        # 卷积核大小为 ksize x ksize x inchannels x out_channels
        filters_shape = (out_channels, in_channels, ksize, ksize)
        self.stride = stride
        self.padding = padding
        self.filters = Variable(random_normal(filters_shape))

    def __call__(self, inputs):
        outputs = convolution(inputs, self.filters, self.stride, self.padding)

# 调用：对30*30大小10个通道的输入使用3*3的卷积核做卷积，卷积后输出通道为20
conv = Conv2D(in_channel=10, out_channel=20, filter_size=3, stride=2, padding=0)
output = conv(input)

2.2.4 自定义神经网络模型

神经网络层是Cell的子类（SubClass）实现，同样的神经网络模型也可以采用SubClass的方法自定义神经网络模型；构建时需要在__init__里将要使用的神经网络组件实例化，在__call__里定义神经网络的计算逻辑。同样的以3.3.1的卷积神经网络模型为例，定义接口和伪代码描述如下：

# 使用Cell子类构建的神经网络层接口定义：
# 构建卷积神经网络的组件接口定义：
全连接层接口：Dense(in_channel, out_channel)
卷积层的接口：Conv2D(in_channel, out_channel, filter_size, stride, padding)
最大池化接口：MaxPool2D(pool_size, stride, padding)
张量平铺：Flatten()

# 使用SubClass方式构建卷积模型
class CNN(Cell):
    def __init__(self):
        self.conv1 = Conv2D(in_channel=3, out_channel=16, filter_size=3, stride=1, padding=0)
        self.maxpool1 = MaxPool2D(pool_size=3, stride=1, padding=0)
        self.conv2 = Conv2D(in_channel=16, out_channel=32, filter_size=3, stride=1, padding=0)
        self.maxpool2 = MaxPool2D(pool_size=3, stride=1, padding=0)
        self.flatten = Flatten()
        self.dense1 = Dense(in_channels=768, out_channel=128)
        self.dense2 = Dense(in_channels=128, out_channel=64)
        self.dense3 = Dense(in_channels=64, out_channel=10)

    def __call__(self, inputs):
        z = self.conv1(inputs)
        z = self.maxpool1(z)
        z = self.conv2(z)
        z = self.maxpool2(z)
        z = self.flatten(z)
        z = self.dense1(z)
        z = self.dense2(z)
        z = self.dense3(z)
        return z
net = CNN()

上述卷积模型进行实例化，其执行将从__init__开始，第一个是Conv2D，Conv2D也是Cell的子类，会进入到Conv2D的__init__，此时会将第一个Conv2D的卷积参数收集到self._params，之后回到Conv2D，将第一个Conv2D收集到self._cells；第二个的组件是MaxPool2D，因为其没有训练参数，因此将MaxPool2D收集到self._cells；依次类推，分别收集第二个卷积层的参数和层信息以及三个全连接层的参数和层信息。实例化之后可以调用net.parameters_and_names来返回训练参数；调用net.cells_and_names查看神经网络层列表

2.3 机器学习框架的编程范式

1. 数学基础：构建机器学习模型本质上是数学模型的表示

机器学习的训练是其任务中最为关键的一步，训练依赖于优化器算法来描述。目前大部分机器学习任务都使用一阶优化器，因为一阶方法简单易用。随着机器学习的高速发展，软硬件也随之升级，越来越多的研究者开始探索收敛性能更好的高阶优化器。常见的二阶优化器如牛顿法、拟牛顿法、AdaHessians，均需要计算含有二阶导数信息的Hessian矩阵，Hessian矩阵的计算带来两方面的问题，一方面是计算量巨大如何才能高效计算，另一方面是高阶导数的编程表达。

2. 解决方案：函数式编程

（1）支持高效的科学计算和机器学习场景

（2）易于开发并行

（3）简洁的代码表示能力

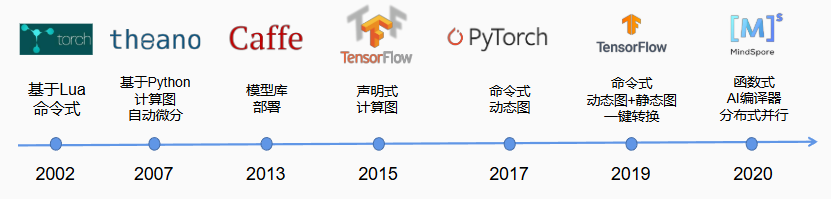

3. 现状

（1）2015 TensorFlow1.0：声明式编程

（2）2017 PyTorch：命令式编程

（3）2018 JAX：针对 GPU 和 TPU 做高性能数据并行计算的框架，函数式编程

（4）2020 MindSpore：函数式可微分编程框架

（5）2022 functorch：向 PyTorch 添加可组合函数转换的库，弥补了 PyTorch 静态图的分布式并行需求

4. 案例：MindSpore 编写机器学习模型训练全流程

# Class definition
class Net(nn.Cell):
    def __init__(self):
        ......
    def construct(self, inputs):
        ......

# Object instantiation
net = Net() # network
loss_fn = nn.CrossEntropyLoss() # loss function
optimizer = nn.Adam(net.trainable_params(), lr) # optimizer

# define forward function
def forword_fn(inputs, targets):
    logits = net(inputs)
    loss = loss_fn(logits, targets)
    return loss, logits

# get grad function
grad_fn = value_and_grad(forward_fn, None, optim.parameters, has_aux=True)

# define train step function
def train_step(inputs, targets):
    (loss, logits), grads = grad_fn(inputs, targets) # get values and gradients
    optimizer(grads) # update gradient
    return loss, logits

for i in range(epochs):
    for inputs, targets in dataset():
        loss = train_step(inputs, targets)

三、计算图

3.1 设计背景及作用

早期机器学习框架主要针对全连接和卷积神经网络设计，这些神经网络的拓扑结构简单，神经网络层之间通过串行连接。因此，它们的拓扑结构可以用简易的配置文件表达（例如Caffe基于Protocol Buffer格式的模型定义）。

现代机器学习模型的拓扑结构日益复杂，显著的例子包括混合专家模型、生成对抗网络、注意力模型等。复杂的模型结构（例如带有分支的循环结构等）需要机器学习框架能够对模型算子的执行依赖关系、梯度计算以及训练参数进行快速高效的分析，便于优化模型结构、制定调度执行策略以及实现自动化梯度计算，从而提高机器学习框架训练复杂模型的效率。

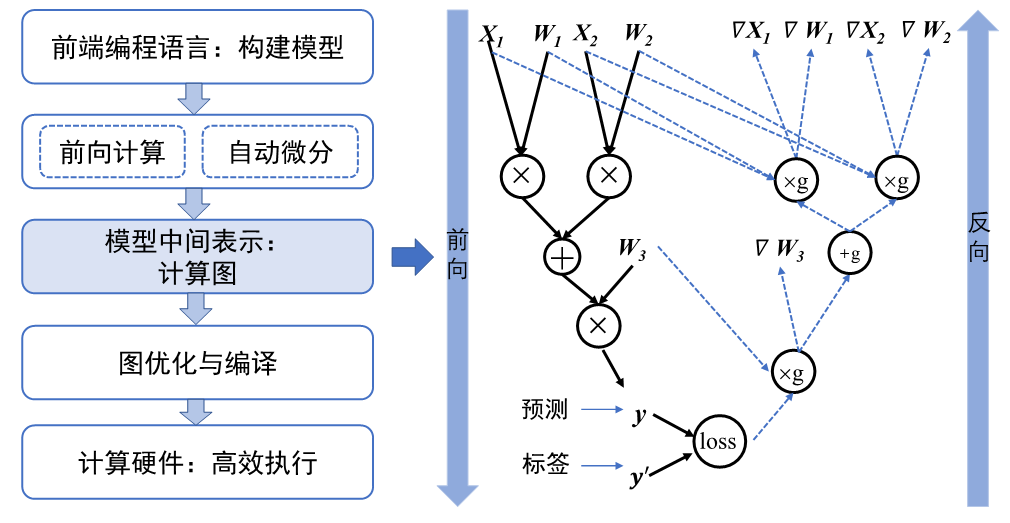

因此，机器学习系统设计者需要一个通用的数据结构来理解、表达和执行机器学习模型。为了应对这个需求，上图所示基于计算图的机器学习框架应运而生，框架延续前端语言与后端语言分离的设计。

从高层次来看，计算图实现了以下关键功能：

• 统一的计算过程表达。 在编写机器学习模型程序的过程中，用户希望使用高层次编程语言（如Python、Julia...）。然而，硬件加速器等设备往往只提供了C和C++编程接口，因此机器学习系统的实现通常需要基于C和C++。用不同的高层次语言编写的程序因此需要被表达为一个统一的数据结构，从而被底层共享的C和C++系统模块执行。这个数据结构（即计算图）可以表述用户的输入数据、模型中的计算逻辑（通常称为算子）以及算子之间的执行顺序。
• 自动化计算梯度。 用户的模型训练程序接收训练数据集的数据样本，通过神经网络前向计算，最终计算出损失值。根据损失值，机器学习系统为每个模型参数计算出梯度来更新模型参数。考虑到用户可以写出任意的模型拓扑和损失值计算方法，计算梯度的方法必须通用并且能实现自动运行。计算图可以辅助机器学习系统快速分析参数之间的梯度传递关系，实现自动化计算梯度的目标。
• 分析模型变量生命周期。 在用户训练模型的过程中，系统会通过计算产生临时的中间变量，如前向计算中的激活值和反向计算中的梯度。前向计算的中间变量可能与梯度共同参与到模型的参数更新过程中。通过计算图，系统可以准确分析出中间变量的生命周期（一个中间变量生成以及销毁时机），从而帮助框架优化内存管理。
• 优化程序执行。 用户给定的模型程序具备不同的网络拓扑结构。机器学习框架利用计算图来分析模型结构和算子执行依赖关系，并自动寻找算子并行计算的策略，从而提高模型的执行效率。

3.2 基本构成

计算图由基本数据结构张量（Tensor）和基本运算单元算子构成。在计算图中通常使用节点来表示算子，节点间的有向边（Directed Edge）来表示张量状态，同时也描述了计算间的依赖关系。

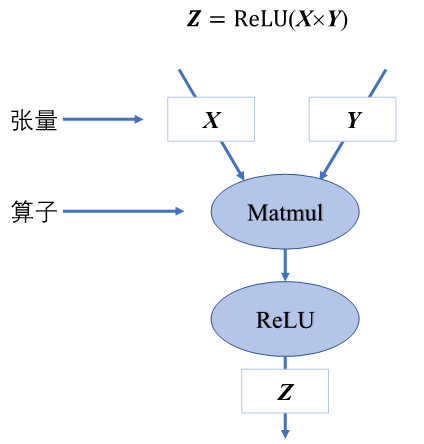

将 Z=ReLU(X×Y) 转化为计算图如下：

3.2.1 张量和算子

在数学中定义张量是基于标量与向量的推广。在机器学习领域内将多维数据称为张量，使用秩来表示张量的轴数或维度。

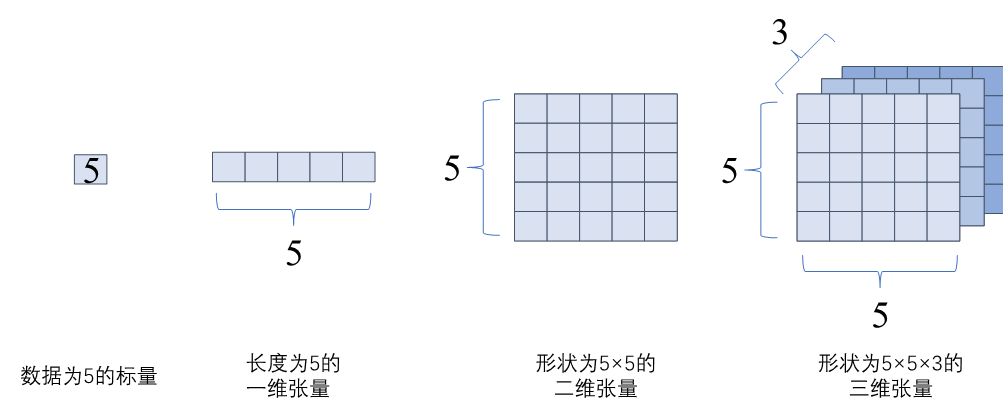

如下图所示，标量为零秩张量，包含单个数值，没有轴；向量为一秩张量，拥有一个轴；拥有RGB三个通道的彩色图像即为三秩张量，包含三个轴。

在机器学习框架中张量不仅存储数据，还需要存储张量的数据类型、数据形状、秩以及梯度传递状态等多个属性。

|--------------|----------------------------------------------|
| 张量属性 | 功能 |
| 形状(shape) | 存储张量的每个维度的长度，如[3,3,3] |
| 秩或维数（dim） | 表示张量的轴数或者维数，标量为0，向量为1。 |
| 数据类型(dtype) | 表示存储的数据类型，如bool、uint8、int16、float32、float64等 |
| 存储位置(device) | 创建张量时可以指定存储的设备位置，如CPU、GPU等 |
| 名字(name) | 张量的标识符 |

机器学习框架在训练时需要确定在CPU、GPU或其他硬件上执行计算，数据和权重参数也应当存放在对应的硬件内存中才能正确被调用，张量存储位置属性则用来指明存储的设备位置，通常由机器学习框架根据硬件环境自动赋予。

在模型训练过程中，张量数据的存储状态可以分为可变和不可变两种，可变张量存储神经网络模型权重参数，根据梯度信息更新自身数据，如参与卷积运算的卷积核张量；不可变张量用于用户初始化的数据或者输入模型的数据，如图像数据张量。

那么在机器学习场景下的张量一般长什么样子呢？图像数据张量以及卷积核张量，形状一般是"整齐"的。即每个轴上的具有相同的元素个数，就像一个"矩形"或者"立方体"。在特定的环境中，也会使用特殊类型的张量，比如不规则张量和稀疏张量。

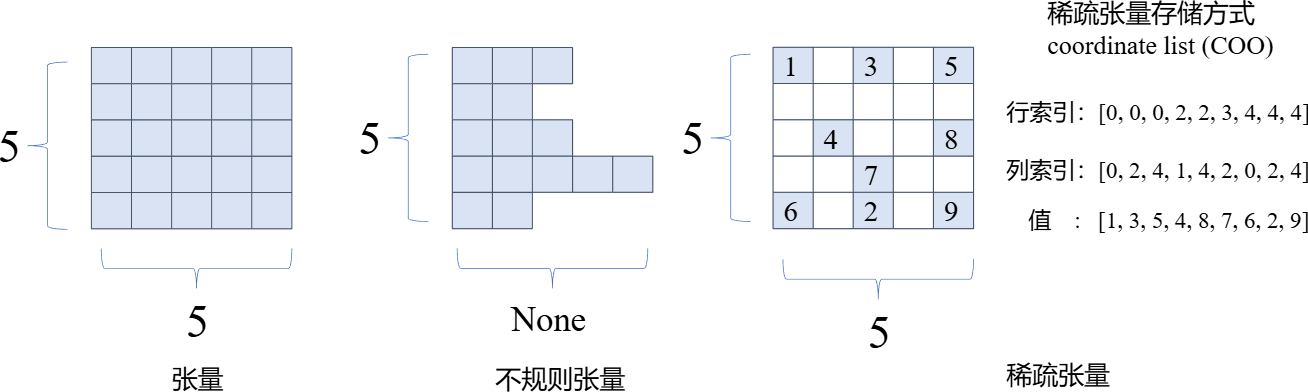

如下图中所示，不规则张量在某个轴上可能具有不同的元素个数，它们支持存储和处理包含非均匀形状的数据，如在自然语言处理领域中不同长度文本的信息；稀疏张量则通常应用于图数据与图神经网络中，采用特殊的存储格式如坐标表格式（Coordinate List，COO），可以高效存储稀疏数据节省存储空间。

算子是构成神经网络的基本计算单元，对张量数据进行加工处理，实现了多种机器学习中常用的计算逻辑，包括数据转换、条件控制、数学运算等。

为了便于梳理算子类别，按照功能将算子分类为张量操作算子、神经网络算子、数据流算子和控制流算子等。

• 张量操作算子：包括张量的结构操作和数学运算。张量的结构操作通常用于张量的形状、维度调整以及张量合并等，比如在卷积神经网络中可以选择图像数据以通道在前或者通道在后的格式来进行计算，调整图像张量的通道顺序就需要结构操作。张量相关的数学运算算子，例如矩阵乘法、计算范数、行列式和特征值计算，在机器学习模型的梯度计算中经常被使用到。
• 神经网络算子：包括特征提取、激活函数、损失函数、优化算法等，是构建神经网络模型频繁使用的核心算子。常见的卷积操作就是特征提取算子，用来提取比原输入更具代表性的特征张量。激活函数能够增加神经网络模型非线性能力，帮助模型表达更加复杂的数据特征关系。损失函数和优化算法则与模型参数训练更新息息相关。
• 数据流算子：包含数据的预处理与数据载入相关算子，数据预处理算子主要是针对图像数据和文本数据的裁剪填充、归一化、数据增强等操作。数据载入算子通常会对数据集进行随机乱序(Shuffle)、分批次载入(Batch)以及预载入(Pre-fetch)等操作。数据流操作主要功能是对原始数据进行处理后，转换为机器学习框架本身支持的数据格式，并且按照迭代次数输入给网络进行训练或者推理，提升数据载入速度，减少内存占用空间，降低网络训练数据等待时间。
• 控制流算子：可以控制计算图中的数据流向，当表示灵活复杂的模型时需要控制流。使用频率比较高的控制流算子有条件运算符和循环运算符。控制流操作一般分为两类，机器学习框架本身提供的控制流操作符和前端语言控制流操作符。控制流操作不仅会影响神经网络模型前向运算的数据流向，也会影响反向梯度运算的数据流向。

3.2.2 计算依赖

在计算图中，算子之间存在依赖关系，而这种依赖关系影响了算子的执行顺序与并行情况。机器学习算法模型中，计算图是一个有向无环图，即在计算图中造成循环依赖（Circular Dependency）的数据流向是不被允许的。循环依赖会形成计算逻辑上的死循环，模型的训练程序将无法正常结束，而流动在循环依赖闭环上的数据将会趋向于无穷大或者零成为无效数据。

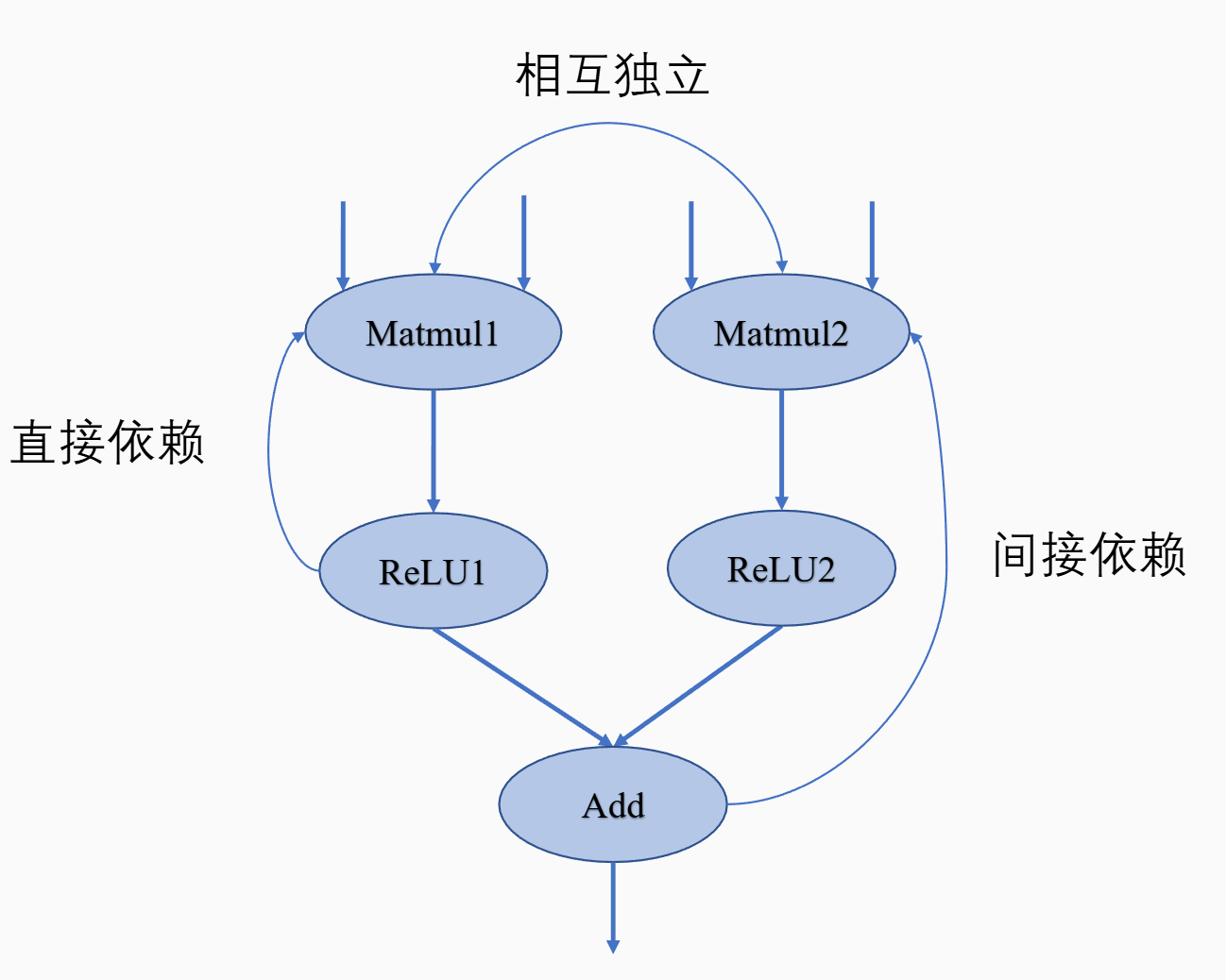

如下图中所示，在此计算图中，若将Matmul1算子移除则该节点无输出，导致后续的激活函数无法得到输入，从而计算图中的数据流动中断，这表明计算图中的算子间具有依赖关系并且存在传递性。

将依赖关系进行区分如下：

• 直接依赖：节点ReLU1直接依赖于节点Matmul1，即如果节点ReLU1要执行运算，必须接受直接来自节点Matmul1的输出数据；
• 间接依赖：节点Add间接依赖于节点Matmul1，即节点Matmul1的数据并未直接传输给节点Add，而是经过了某个或者某些中间节点进行处理后再传输给节点Add，而这些中间节点可能是节点Add的直接依赖节点，也可能是间接依赖节点；
• 相互独立：在计算图中节点Matmul1与节点Matmul2之间并无数据输入输出依赖关系，所以这两个节点间相互独立。

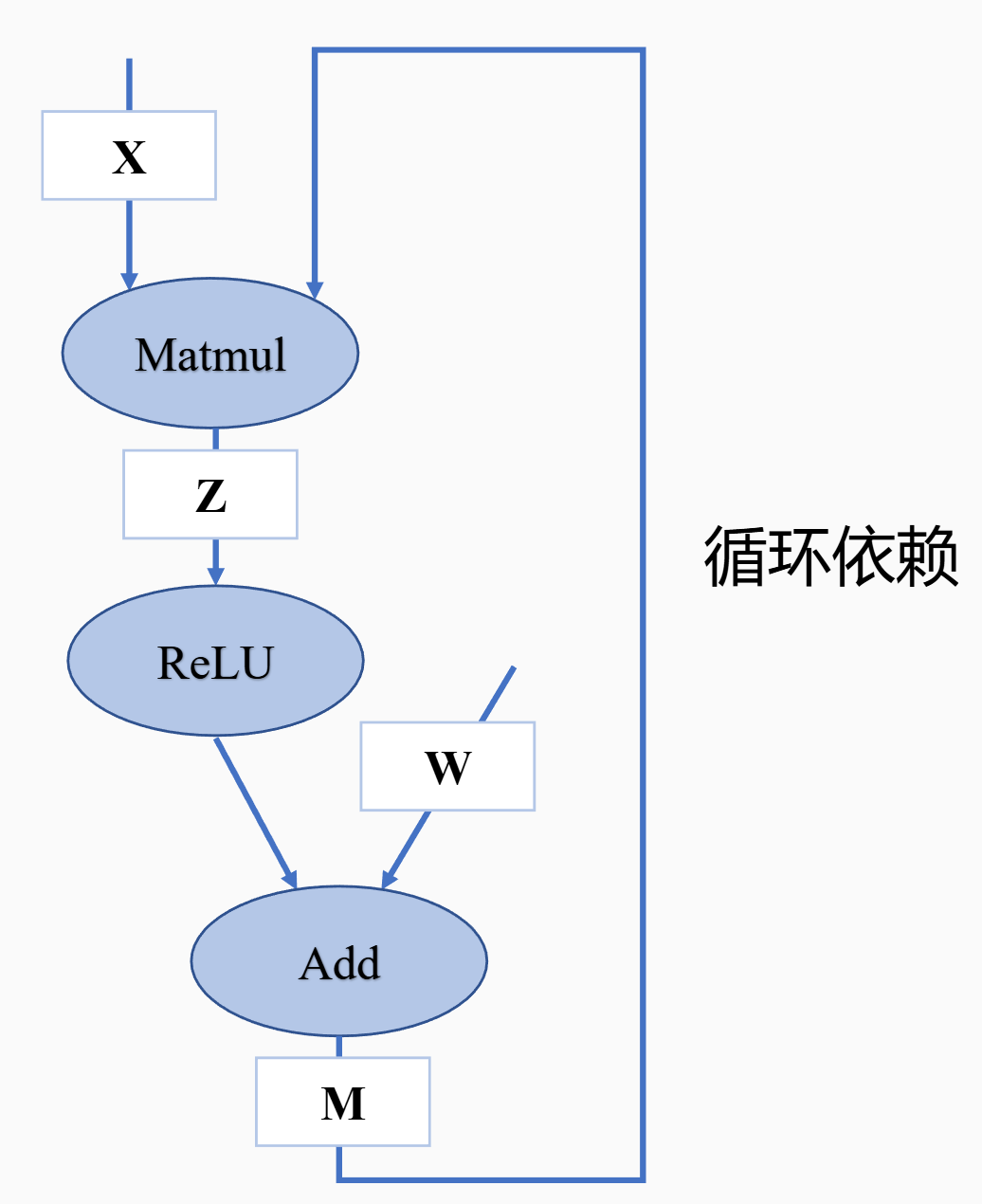

分析下图可以得出节点Add间接依赖于节点Matmul，而节点Matmul直接依赖于节点Add，此时两个节点互相等待对方计算完成输出数据，将无法执行计算任务。若我们手动同时给两个节点赋予输入，计算将持续不间断进行，模型训练将无法停止造成死循环。

循环依赖产生正反馈数据流，被传递的数值可能在正方向上无限放大，导致数值上溢，或者负方向上放大导致数值下溢，也可能导致数值无限逼近于0，这些情况都会致使模型训练无法得到预期结果。在构建深度学习模型时，应避免算子间产生循环依赖。

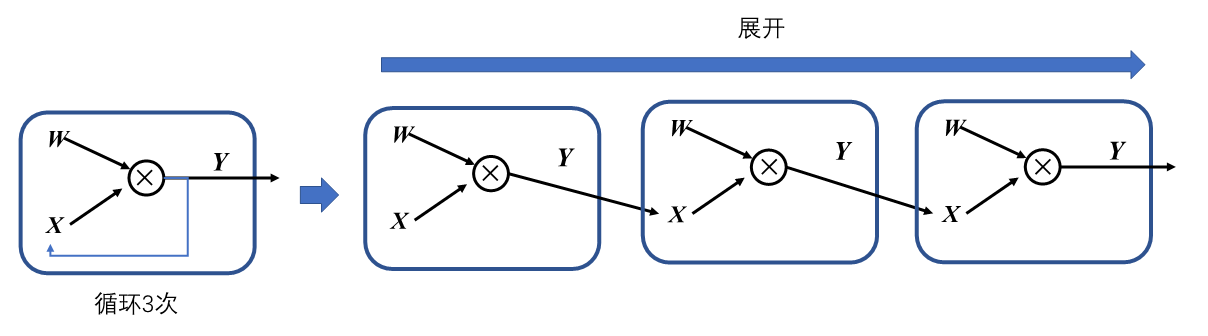

在机器学习框架中，表示循环关系（Loop Iteration）通常是以展开机制（Unrolling）来实现。循环三次的计算图进行展开如下图所示：

循环体的计算子图按照迭代次数进行复制3次，将代表相邻迭代轮次的子图进行串联，相邻迭代轮次的计算子图之间是直接依赖关系。在计算图中，每一个张量和运算符都具有独特的标识符，即使是相同的操作运算，在参与循环不同迭代中的计算任务时具有不同的标识符。区分循环关系和循环依赖的关键在于，具有两个独特标识符的计算节点之间是否存在相互依赖关系。循环关系在展开复制计算子图的时候会给复制的所有张量和运算符赋予新的标识符，区分被复制的原始子图，以避免形成循环依赖。

3.2.3 控制流

控制流能够设定特定的顺序执行计算任务，帮助构建更加灵活和复杂的模型。在模型中引入控制流后可以让计算图中某些节点循环执行任意次数，也可以根据条件判断选择某些节点不执行。

许多深度学习模型依赖控制流进行训练和推理，基于递归神经网络和强化学习的模型就依赖于循环递归关系和依据输入数据状态条件执行计算。目前主流的机器学习框架中通常使用两种方式来提供控制流：

• 前端语言控制流：通过Python语言控制流语句来进行计算图中的控制决策。使用前端语言控制流构建模型结构简便快捷，但是由于机器学习框架的数据计算运行在后端硬件，造成控制流和数据流之间的分离，计算图不能完整运行在后端计算硬件上。因此这类实现方式也被称为图外方法（Out-of-Graph Approach）
• 机器学习框架控制原语：机器学习框架在内部设计了低级别细粒度的控制原语运算符。低级别控制原语运算符能够执行在计算硬件上，与模型结构结合使用可将整体计算图在后端运算，这种实现方式也被称为图内方法（In-Graph Approach）。

两种方法的实现区别：

• 使用Python语言编程的用户对于图外方法较为熟悉，允许用户直接使用if-else、while和for这些Python命令来构建控制流。该方法使用时灵活易用便捷直观，但后端计算硬件可能无法支持前端语言的运行环境，导致无法直接执行前端语言控制流。
• 图内方法相比之下较为烦琐，TensorFlow中可以使用图内方法控制流算子（如tf.cond条件控制、tf.while_loop循环控制和tf.case分支控制等）来构建模型控制流，这些算子是使用更加低级别的原语运算符组合而成。图内方法的控制流表达与用户常用的编程习惯并不一致，牺牲部分易用性换取的是计算性能提升。

因此两种控制流的实现方式对应着不同的使用场景。当需要在计算硬件上脱离前端语言环境执行模型训练、推理和部署等任务时，需要采用图内方法来构建控制流；用户使用图外方法方便快速将算法转化为模型代码，方便验证模型构造的合理性。

目前在主流的机器学习框架中，均提供图外方法和图内方法支持。鉴于前端语言控制流使用频繁为人熟知，为了便于理解控制流对前向计算与反向计算的影响，后续的讲解均使用图外方法实现控制流。

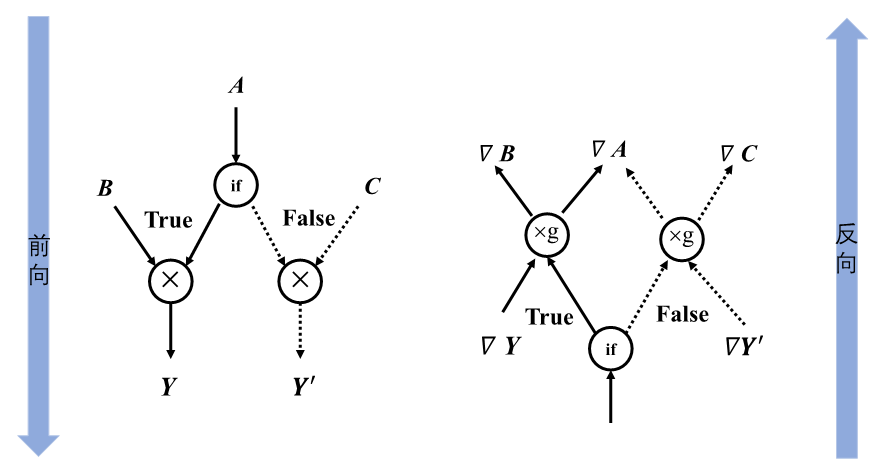

常见的控制流包括条件分支与循环两种。当模型包含控制流操作时，梯度在反向传播经过控制流时，需要在反向梯度计算图中也构造生成相应的控制流，才能够正确计算参与运算的张量梯度。

（1）分支

下面这段代码描述了简单的条件控制，matmul表示矩阵乘法算子：

def control(A, B, C, conditional = True):
    if conditional:
        y = matmul(A, B)
    else:
        y = matmul(A, C)
    return y

下图描述上述代码的前向计算图和反向计算图：

对于具有if条件的模型，梯度计算需要知道采用了条件的哪个分支，然后将梯度计算逻辑应用于该分支。在前向计算图中张量经过条件控制不参与计算，在反向计算时同样遵守控制流决策，不会计算关于张量的梯度。

（2）循环

当模型中有循环控制时，循环中的操作可以执行零次或者多次。

此时采用展开机制，对每一次操作都赋予独特的运算标识符，以此来区分相同运算操作的多次调用。每一次循环都直接依赖于前一次循环的计算结果，所以在循环控制中需要维护一个张量列表，将循环迭代的中间结果缓存起来，这些中间结果将参与前向计算和梯度计算。

下面这段代码描述了简单的循环控制：

def recurrent_control(X : Tensor, W : Sequence[Tensor], cur_num = 3):
    for i in range(cur_num):
        X = matmul(X, W[i])
    return X
#利用展开机制将上述代码展开，可得到等价表示
def recurrent_control(X : Tensor, W : Sequence[Tensor]):
    X1 = matmul(X, W)   #为便于表示与后续说明，此处W = W[0], W1 = W[1], W2 = W[2]
    X2 = matmul(X1, W1)
    Y = matmul(X2, W2)
    return Y

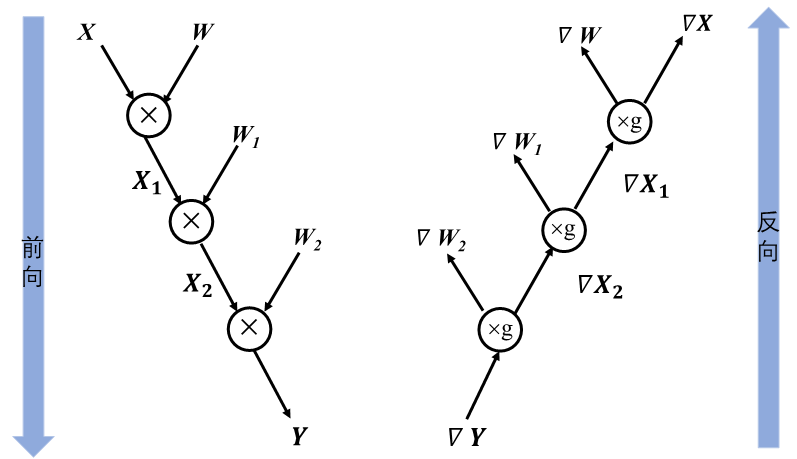

下图描述了上述代码的前向计算图和反向计算图，循环控制的梯度同样也是一个循环，它与前向循环的迭代次数相同。执行循环体的梯度计算中，循环体当前迭代计算输出的梯度值作为下一次迭代中梯度计算的输入值，直至循环结束。

3.2.4 基于链式法则计算梯度

在上一小节循环展开的例子中，当神经网络接收输入张量 Y 后，输入数据根据计算图逐层进行计算并保存中间结果变量，直至经过多层的计算后最终产生输出 Y3，这个过程我们称之为前向传播（Forward propagation）。

在深度神经网络模型训练过程中，前向传播的输出结果与标签值通过计算产生一个损失函数结果。模型将来自损失函数的数据信息通过计算图反向传播，执行梯度计算来更新训练参数。在神经网络模型中，反向传播通常使用损失函数关于参数的梯度来进行更新，也可以使用其他信息进行反向传播，在这里仅讨论一般情况。

反向传播过程中，使用链式法则来计算参数的梯度信息。链式法则是微积分中的求导法则，用于求解复合函数中的导数。复合函数的导数是构成复合有限个函数在相应点的导数乘积。假设 f 和 g 是关于实数 x 的映射函数，设 y=g(x) 并且 z=f(y)=f(g(x))，则z 对x的导数即为：

神经网络的反向传播是根据反向计算图的特定运算顺序来执行链式法则的算法。由于神经网络的输入通常为三维张量，输出为一维向量，因此将上述复合函数关于标量的梯度法则进行推广和扩展。

假设 X 是m 维张量，Y 为n维张量，z 为一维向量，Y=g(X) 并且 z=f(Y)，则 z 关于每一个元素的偏导数即为：

上述公式可以等价的表示为：

其中▽Xz 表示 z 关于 X 的梯度矩阵

为了便于理解链式法则在神经网络模型中的运用，给出如图所示前向和反向结合的简单计算图。这个神经网络模型经过两次矩阵相乘得到预测值 Y，然后根据输出与标签值之间的误差值进行反向梯度传播，以最小化误差值的目的来更新参数权重，模型中需要更新的参数权重包含 W 和 W1。

3.3 生成

机器学习框架中可以生成静态图和动态图两种计算图。

静态生成可以根据前端语言描述的神经网络拓扑结构以及参数变量等信息构建一份固定的计算图，因此执行期间可以不依赖前端语言描述，常用于神经网络模型的部署，比如移动端人脸识别场景中的应用等。

动态图则需要在每一次执行神经网络模型依据前端语言描述动态生成一份临时的计算图，这意味着计算图的动态生成过程灵活可变，该特性有助于在神经网络结构调整阶段提高效率。主流机器学习框架TensorFlow、MindSpore均支持动态图和静态图模式；PyTorch则可以通过工具将构建的动态图神经网络模型转化为静态结构，以获得高效的计算执行效率。

了解两种计算图生成方式的优缺点及构建执行特点，可以针对待解决的任务需求，选择合适的生成方式调用执行神经网络模型。

3.3.1 静态生成

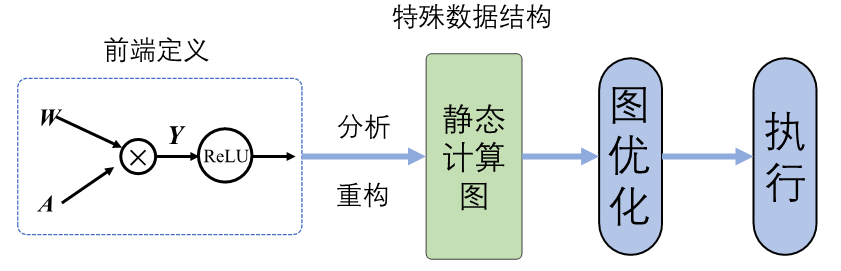

静态图的生成与执行原理如下所示，采用先编译后执行的方式，该模式将计算图的定义和执行进行分离。

使用前端语言定义模型形成完整的程序表达后，机器学习框架首先对神经网络模型进行分析，获取网络层之间的连接拓扑关系以及参数变量设置、损失函数等信息。然后机器学习框架会将完整的模型描述编译为可被后端计算硬件调用执行的固定代码文本，这种固定代码文本通常被称为静态计算图。当使用静态计算图进行模型训练或者推理过程时，无需编译前端语言模型。静态计算图直接接收数据并通过相应硬件调度执行图中的算子来完成任务。静态计算图可以通过优化策略转换成等价的更加高效的结构，提高后端硬件的计算效率。

以构建并执行下列伪代码，来详细讲解静态图的生成与执行。在部分机器学习框架中进行前端定义时，需要声明并编写包含数据占位符、损失函数、优化函数、网络编译和执行环境以及网络执行器等在内的预定义配置项，此外还需要使用图内控制流算子编写控制语句。随着机器学习框架设计的改进与发展，框架趋向于提供的友好的编程接口和统一的模型构建模式，比如MindSpore提供动静态统一的前端编程表达。因此为了便于理解静态生成的过程与原理，此处使用更加简洁的语言逻辑描述模型。

def model(X, flag):
    if flag>0:
        Y = matmul(W1, X)
    else:
        Y = matmul(W2, X)
    Y = Y + b
    Y = relu(Y)
    return Y

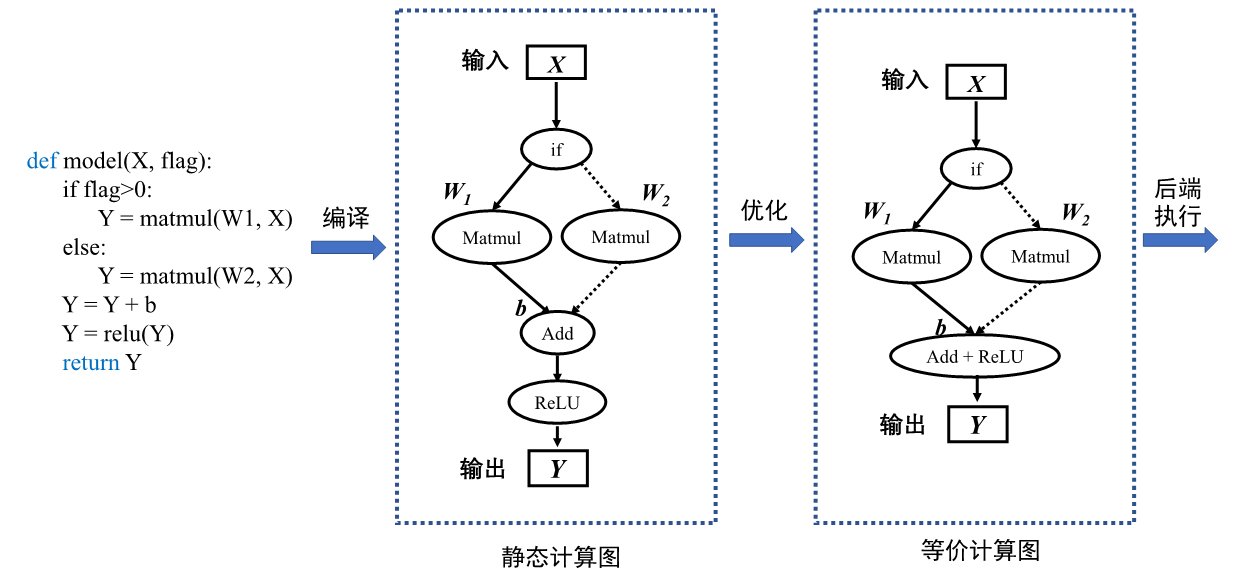

机器学习框架在进行静态生成编译时并不读取输入数据，此时需要一种特殊的张量来表示输入数据辅助构建完整的计算图，这种特殊张量就被称为：数据占位符（Placeholder ）。在代码第1行中输入数据 X 需要使用占位符在静态图中表示。由于静态生成时模型无数据输入，因此代码第2行中的条件控制，也无法进行逻辑计算，条件控制在编译阶段并不会完成判断，因此需要将条件控制算子以及所有的分支计算子图加入计算图中。在静态计算图执行计算阶段网络接收数据流入，调度条件控制算子根据输入数据进行逻辑判断，控制数据流入不同的分支计算子图中进行后续计算。在部分机器学习框架中前端语言Python的控制流不能够被正确编译为等价的静态图结构，因此需要机器学习框架的控制原语来实现控制流。

静态计算图具有两大优势：计算性能与直接部署；静态图经过机器学习框架编译时能够获取模型完整的图拓扑关系。

机器学习框架掌控全局信息便更容易制定计算图的优化策略，比如算子融合将网络中的两个或多个细粒度的算子融合为一个粗粒度算子，比如上图将Add算子与ReLU合并为一个操作，可节省中间计算结果的存储、读取等过程，降低框架底层算子调度的开销，从而提升执行性能和效率，降低内存开销。因此使用静态图模型运行往往能够获取更好的性能和更少的内存占用。在后续章节中将详细介绍更多关于机器学习框架在编译方面的优化策略。

在部署模型进行应用时，可以将静态计算图序列化保存。在模型推理阶段，执行序列化的模型即可，无需重新编译前端语言源代码。机器学习框架可以将静态计算图转换为支持不同计算硬件直接调用的代码。结合计算图序列化和计算图转硬件代码两种特性，静态图模型可以直接部署在不同的硬件上面，提供高效的推理服务。

尽管静态图具备强大的执行计算性能与直接部署能力，但是在部分机器学习框架中静态图模式下，编写神经网络模型以及定义模型训练过程代码较为烦琐。如下面代码所示，将本小节前面的代码改写为以TensorFlow机器学习框架静态图模式要求的代码， 代码第10行使用图内控制流算子来实现条件控制。静态图模式下的代码编写和阅读对于机器学习入门者都有一定门槛。

import tensorflow as tf
import numpy as np

x = tf.placeholder(dtype=tf.float32, shape=(5,5)) #数据占位符
w1 = tf.Variable(tf.ones([5,5]),name='w1')
w2 = tf.Variable(tf.zeros([5,5]),name='w2')
b = tf.Variable(tf.zeros([5,]),name='b')
def f1(): return tf.matmul(w1,x)
def f2(): return tf.matmul(w2,x)
y1 = tf.cond(flag > 0, f1, f2) #图内条件控制算子
y2 = tf.add(y1, b)
output = tf.relu(y2)
with tf.Session() as sess:
    sess.run(tf.global_variables_initializer()) #静态图变量初始化
    random_array = np.random.rand(5,5)
    sess.run(output, feed_dict = {x:random_array, flag: [1.0]}) #静态图执行

前端语言构建的神经网络模型经过编译后，计算图结构便固定执行阶段不再改变，并且经过优化用于执行的静态图代码与原始代码有较大的差距。代码执行过程中发生错误时，机器学习框架会返回错误在优化后的静态图代码位置。用户难以直接查看优化后的代码，因此无法定位原始代码错误位置，增加了代码调试难度。比如在代码中，若add算子和relu算子经给优化合并为一个算子，执行时合并算子报错，用户可能并不知道错误指向的是add算子错误 还是relu算子错误。

此外在神经网络模型开发迭代环节，不能即时打印中间结果。若在源码中添加输出中间结果的代码，则需要将源码重新编译后，再调用执行器才能获取相关信息，降低了代码调试效率。对比之下，动态图模式则相比较灵活，接下来讲解动态生成机制。

3.3.2 动态生成

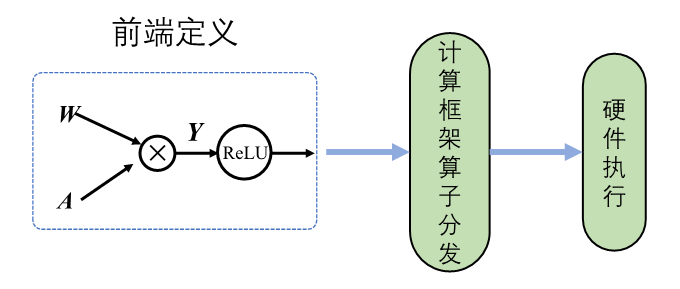

动态图原理如下所示，采用解析式的执行方式，其核心特点是编译与执行同时发生。动态图采用前端语言自身的解释器对代码进行解析，利用机器学习框架本身的算子分发功能，算子会即刻执行并输出结果。动态图模式采用用户友好的命令式编程范式，使用前端语言构建神经网络模型更加简洁，深受广大深度学习研究者青睐。

接下来使用上一小节的伪代码来讲解动态生成和静态生成的区别。

静态图和动态图除了在前端语言表达上略有差异，本质的区别在于编译执行过程。使用前端语言构建完成模型表达后，动态生成并不采用机器学习框架编译器生成完整的静态计算图，而是采用前端语言的解释器Python API调用机器学习框架，框架利用自身的算子分发功能，将Python调用的算子在相应的硬件如CPU、GPU、NPU等上进行加速计算，然后再将计算结果返回给前端。该过程并不产生静态的计算图，而是按照前端语言描述模型结构，按照计算依赖关系进行调度执行，动态生成临时的图拓扑结构。

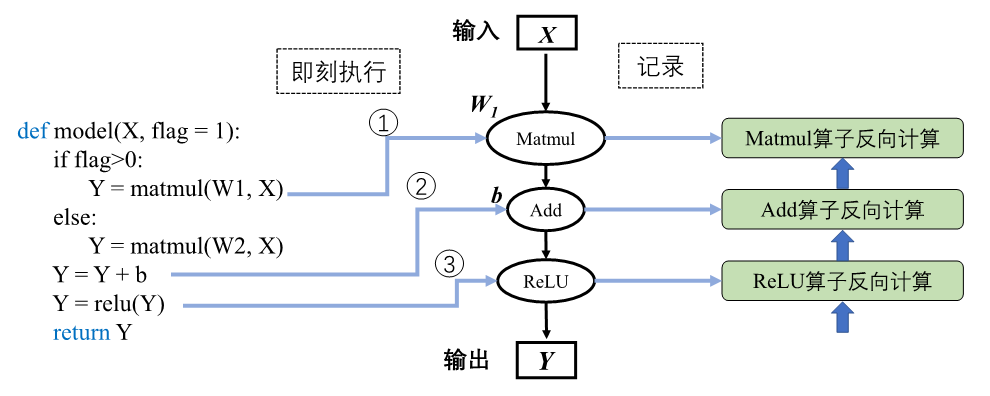

如:numref:dynamicgen中所示动态生成流程。

神经网络前向计算按照模型声明定义的顺序进行执行。当模型接收输入数据 X 后，机器学习框架开始动态生成图拓扑结构，添加输入节点并准备将数据传输给后续节点。模型中存在条件控制时，动态图模式下会即刻得到逻辑判断结果并确定数据流向，因此在图中假设判断结果为真的情况下，图结构中仅会添加关于张量 W1 的Matmul算子节点。按照代码制定的模型计算顺序与算子依赖关系，机器学习框架会依次添加Add算子节点和ReLU算子节点。机器学习框架会在添加节点的同时完成算子分发计算并返回计算结果，同时做好准备向后续添加的节点传输数据。当模型再次进行前向计算时，动态生成的图结构则失效，并再次根据输入和控制条件生成新的图结构。相比于静态生成，可以发现动态生成的图结构并不能完整表示前端语言描述的模型结构，需要即时根据控制条件和数据流向产生图结构。由于机器学习框架无法通过动态生成获取完整的模型结构，因此动态图模式下难以进行模型优化以提高计算效率。

在静态生成方式下，由于已经获取完整的神经网络模型定义，因此可以同时构建出完整的前向计算图和反向计算图。而在动态生成中，由于边解析边执行的特性，反向梯度计算的构建随着前向计算调用而进行。在执行前向过程中，机器学习框架根据前向算子的调用信息，记录对应的反向算子信息以及参与梯度计算的张量信息。前向计算完毕之后，反向算子与张量信息随之完成记录，机器学习框架会根据前向动态图拓扑结构，将所有反向过程串联起来形成整体反向计算图。最终，将反向图在计算硬件上执行计算得到梯度用于参数更新。

对应到上图中，当调用到关于张量 W1 的Matmul算子节点时，框架会执行两个操作：调用Matmul算子，计算关于输入 X 和 W1 的乘积结果，同时根据反向计算过程Grad_W1=Grad_Y*X，记录下需要参与反向计算的算子和张量 X，机器学习框架依据收集的信息完成前向计算和反向图构建。

尽管动态生成中完整的网络结构在执行前是未知的，不能使用静态图中的图优化技术来提高计算执行性能。但其即刻算子调用与计算的能力，使得模型代码在运行的时候，每执行一句就会立即进行运算并会返回具体的值，方便开发者在模型构建优化过程中进行错误分析、结果查看等调试工作，为研究和实验提供了高效的助力。

此外得益于动态图模式灵活的计算执行特性，动态生成可以使用前端语言的原生控制流，充分发挥前端语言的编程友好性特性。解决了静态图中代码难调试、代码编写烦琐以及控制流复杂等问题，对于初学者更加友好，提高了算法开发迭代效率和神经网络模型改进速率。

3.3.3 动静生成比较

|----------|------------|------------|
| 特性 | 静态图 | 动态图 |
| 即时获取中间结果 | 否 | 是 |
| 代码调试难易 | 难 | 易 |
| 控制流实现方式 | 特定的语法 | 前端语言语法 |
| 性能 | 优化策略多，性能更佳 | 图优化受限，性能较差 |
| 内存占用 | 内存占用少 | 内存占用相对较多 |
| 内存占用 | 可直接部署 | 不可直接部署 |

从使用者的角度可以直观的感受到静态图不能实时获取中间结果、代码调试困难以及控制流编写复杂，而动态图可以实时获取结果、调试简单、控制流符合编程习惯。虽然静态图的编写、生成过程复杂，但是相应的执行性能却超过动态图，下面用一个简单的代码来说明在性能和内存占用方面静态图的优势。

def model(X1, X2):
    Y1 = matmul(X1, W1)
    Y2 = matmul(X2, W2)
    Y = Y1 + Y2
    output = relu(Y)
    return output

若对代码进行静态生成，机器学习框架可以构建完整的计算图。分析可知，计算 Y1 和 Y2 的过程相对独立，可以将其进行自动并行计算，加快计算效率。在静态生成过程中还可以利用计算图优化策略中的算子融合方法，将Add和ReLU两个算子融合为一个算子执行，这样减少了中间变量 Y 的存储与读取过程，加快了计算效率，减少了内存占用。而动态生成的过程中，若无手动配置并行策略，机器学习框架无法获取图结构不能分析出算子之间的独立性，则只能按照代码顺序执行Add和ReLU两步操作，且需要存储变量 Y。除此之外，由于静态生成能够同时分析重构出前向计算图和反向计算图，可以提前确定反向计算中需要保存的前向中间变量信息。而动态生成则在完成前向计算后才能构建出反向计算图，为了保证反向计算效率需要保存更多的前向计算中间变量信息，相比之下静态生成的过程更加节省内存占用。

针对两种模式的特性，结合任务需求选择合适的模式可以事半功倍，学术科研以及模型开发调试阶段，为了快速验证思想和迭代更新模型结构可以选择动态图模式进行构建算法；网络模型确定，为了加速训练过程或者为硬件部署模型，可以选择静态图模式。

3.3.4 动态图与静态图的转换和融合

动态图便于调试，适用于模型构建实验阶段；静态图执行高效，节省模型训练时间，那么有没有办法可以让机器学习框架结合两种模式的优势呢？事实上，目前TensorFlow、MindSpore、PyTorch、PaddlePaddle等主流机器学习框架为了兼顾动态图易用性和静态图执行性能高效两方面优势，均具备动态图转静态图的功能，支持使用动态图编写代码，框架自动转换为静态图网络结构执行计算。

各框架中支持源码转换和追踪转换技术的接口梳理如下所示：

|--------------|--------------------------------------------------------------------------------------------------------------------------------|
| 框架 | 动态图转静态图 |
| TensorFlow | @tf_function追踪算子调度构建静态 图，其中AutoGraph机制可以自动转换控制流为静态表达 |
| MindSpore | contex t.set_context(mode=context.PYNATIVE_MODE)动态图模 式，context.set_context(mode=context.GRAPH_MODE) 静态图模式，@ms_function支持基于源码转换 |
| PyTorch | torch.jit.script()支 持基于源码转换，torch.jit.trace()支持基于追踪转换 |
| PaddlePaddle | paddle.jit.to_static()支持基于源码转换 ，paddle.jit.TracedLayer.trace()支持基于追踪转换 |

动态图转换为静态图的实现方式有两种：

• 基于追踪转换：以动态图模式执行并记录调度的算子，构建和保存为静态图模型。
• 基于源码转换：分析前端代码来将动态图代码自动转写为静态图代码，并在底层自动帮用户使用静态图执行器运行。

（1）基于追踪转换

原理相对简单，当使用动态图模式构建好网络后，使用追踪进行转换将分为两个阶段。第一个阶段与动态生成原理相同，机器学习框架创建并运行动态图代码，自动追踪数据流的流动以及算子的调度，将所有的算子捕获并根据调度顺序构建静态图模型。与动态生成不同的地方在于机器学习框架并不会销毁构建好的图，而是将其保存为静态图留待后续执行计算。第二个阶段，当执行完一次动态图后，机器学习框架已生成静态图，当再次调用相同的模型时，机器学习框架会自动指向静态图模型执行计算。追踪技术只是记录第一次执行动态图时调度的算子，但若是模型中存在依赖于中间结果的条件分支控制流，只能追踪到根据第一次执行时触发的分支。此时构建的静态图模型并不是完整的，缺失了数据未流向的其他分支。在后续的调用中，因为静态模型已无法再改变，若计算过程中数据流向缺失分支会导致模型运行错误。同样的，依赖于中间数据结果的循环控制也无法追踪到全部的迭代状态。

动态图基于前端语言的解释器进行模型代码的解析执行，而静态图模式下需要经过机器学习框架自带的图编译器对模型进行建图后，再执行静态计算图。由于图编译器所支持编译的静态图代码与动态图代码之间存在差异，因此需要基于源码转换的方法将动态图代码转换为静态图代码描述，然后经过图编译器生成静态计算图。

（2）基于源码转换

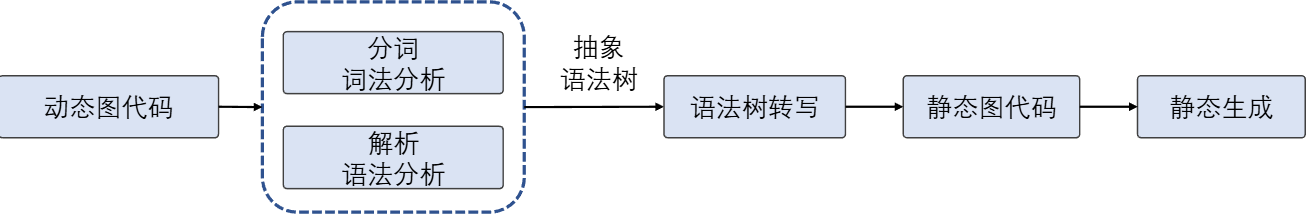

能够改善基于追踪转换的缺陷。如下图中所示，基于源码转换的流程经历两个阶段。第一个阶段，对动态图模式下的代码扫描进行词法分析，通过词法分析器分析源代码中的所有字符，对代码进行分割并移除空白符、注释等，将所有的单词或字符都转化成符合规范的词法单元列表。接着进行语法分析即解析器，将得到的词法单元列表转换成树形式，并对语法进行检查避免错误。第二阶段，动态图转静态图的核心部分就是对抽象语法树进行转写，机器学习框架中对每一个需要转换的语法都预设有转换器，每一个转换器对语法树进行扫描改写，将动态图代码语法映射为静态图代码语法。其中最为重要的前端语言控制流，会在这一阶段分析转换为静态图接口进行实现，也就避免了基于追踪转换中控制流缺失的情况。转写完毕之后，即可从新的语法树还原出可执行的静态图代码。

在使用上述功能的过程中，可以将整体模型动态图代码全部转换为静态图代码，提高计算效率并用于硬件部署。同时也可以将整体模型中的部分函数转化为局部静态子图，静态子图会被机器学习框架视为一个完整的算子并嵌入动态图中。执行整体动态图时，当计算到对应的函数会自动调用静态子图。使用该方式既提高了计算效率，又在一定程度上保留代码调试改进的灵活性。

下面代码中模型整体可以采用动态生成，而@ms_function可以使用基于源码转换的技术将模块add_and_relu的转化为静态图结构。与动态生成中代码执行相同，模型接收输入按照模型定义的计算顺序进行调度执行，并生成临时动态图结构，当执行语句Y=add_and_relu(Y,b)时，机器学习框架会自动调用该模块静态生成的图结构执行计算，通过动态图和静态图的混合执行提高计算能力。此外，动静态转换的技术常用于模型部署阶段。部署动态图模型时除了需要训练完成的参数文件，还须根据前端语言编写的模型代码构建拓扑关系。这使得动态图部署受到局限性，部署硬件中往往难以提供支持前端语言运行的执行环境。因此当使用动态图模式训练完模型参数后，可以将整体网络结构转换为静态图格式，将神经网络模型和参数文件进行序列化保存，与前端代码完全解耦，扩大模型部署的硬件支持范围。

@ms_function #mindspore中基于源码转换的函数装饰器，可以将该函数转换为静态图
def add_and_relu(Y, b):
    Y = Y + b
    Y = relu(Y)
    return Y

def model(X, flag):
    if flag>0:
        Y = matmul(W1, X)
    else:
        Y = matmul(W2, X)
        Y = add_and_relu(Y, b)
    return Y

3.4 调度

模型训练就是计算图调度图中算子的执行过程。宏观来看训练任务是由设定好的训练迭代次数来循环执行计算图，此时需要优化迭代训练计算图过程中数据流载入和训练（推理）执行等多个任务之间的调度策略。微观上单次迭代需要考虑计算图内部的调度执行问题，根据计算图结构、计算依赖关系、计算控制分析算子的执行调度。优化计算图的调度和执行性能，目的是尽可能充分利用计算资源，提高计算效率，缩短模型训练和推理时间。接下来会详细介绍计算图的调度和执行。

3.4.1 算子调度执行

算子的执行调度包含两个步骤：

• 根据拓扑排序算法，将计算图进行拓扑排序得到线性的算子调度序列；
• 将序列中的算子分配到指令流进行运算，尽可能将序列中的算子并行执行，提高计算资源的利用率。

计算图是一种由依赖边和算子构成的有向无环图，机器学习框架后端需要将包含这种依赖关系的算子准确地发送到计算资源，比如GPU、NPU上执行。针对有向无环图，通常使用拓扑排序来得到一串线性的序列。

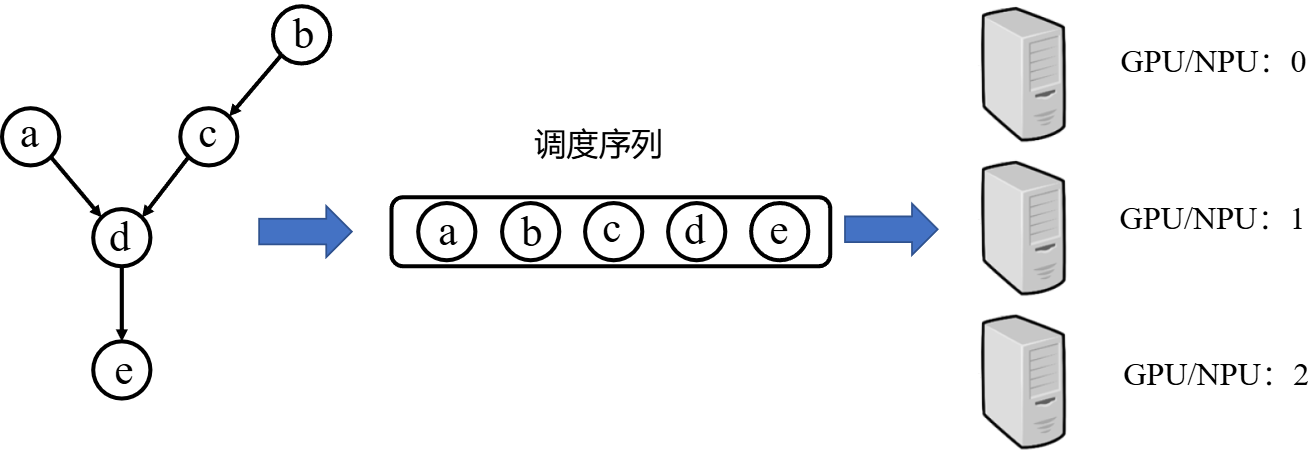

如下图所示，左边是一张有向无环图。图中包含了a、b、c、d、e五个节点和a->d、b->c、c->d、d->e四条边（a->d表示d依赖于a，称为依赖边）。将图的依赖边表达成节点的入度（图论中通常指有向图中某点作为图中边的终点的次数之和），可以得到各个节点的入度信息（a:0、 b:0、 c:1、 d:2、 e:1）。拓扑排序就是不断循环将入度为0的节点取出放入队列中，直至有向无环图中的全部节点都加入到队列中，循环结束。例如，第一步将入度为0的a、b节点放入到队列中，此时有向无环图中c、d的入度需要减1，得到新的入度信息（c:0、d:1、e:1）。以此类推，将所有的节点都放入到队列中并结束排序。

生成调度序列之后，需要将序列中的算子与数据分发到指定的GPU/NPU上执行运算。根据算子依赖关系和计算设备数量，可以将无相互依赖关系的算子分发到不同的计算设备，同时执行运算，这一过程称之为并行计算，与之相对应的按照序贯顺序在同一设备执行运算被称为串行计算。在深度学习中，当数据集和参数量的规模越来越大在分发数据与算子时通信消耗会随之而增加，计算设备会在数据传输的过程中处于闲置状态。此时采用同步与异步的任务调度机制可以更好的协调通信与训练任务，提高通信模块与计算设备的使用率，在后续的小节中将详细介绍串行与并行、同步与异步的概念。

3.4.2 串行与并行

根据任务队列的执行顺序，我们可以将计算图的任务调度队列分为以下两种：

• 串行：队列中的任务必须按照顺序进行调度执行直至队列结束；
• 并行：队列中的任务可以同时进行调度执行，加快执行效率

首先从微观上来分析计算图内部的串行调度。计算图中大多数算子之间存在直接依赖或者间接依赖关系，具有依赖关系的算子间任务调度则必定存在执行前后的时间顺序。

如下图，计算图接受输入数据进行前向计算得到预测值，计算损失函数进行反向梯度计算，整体代码流程后序算子的计算有赖于前序算子的输出。此时算子的执行队列只能以串行的方式进行调度，保证算子都能正确接受到输入数据，才能完成计算图的一次完整执行。

宏观上来看迭代训练之间，每一轮迭代中计算图必须读取训练数据，执行完整的前向计算和反向梯度计算，将图中所有参数值更新完毕后，才能开始下一轮的计算图迭代计算更新。所以"数据载入-数据预处理-模型训练"的计算图整体任务调度是以串行方式进行的。

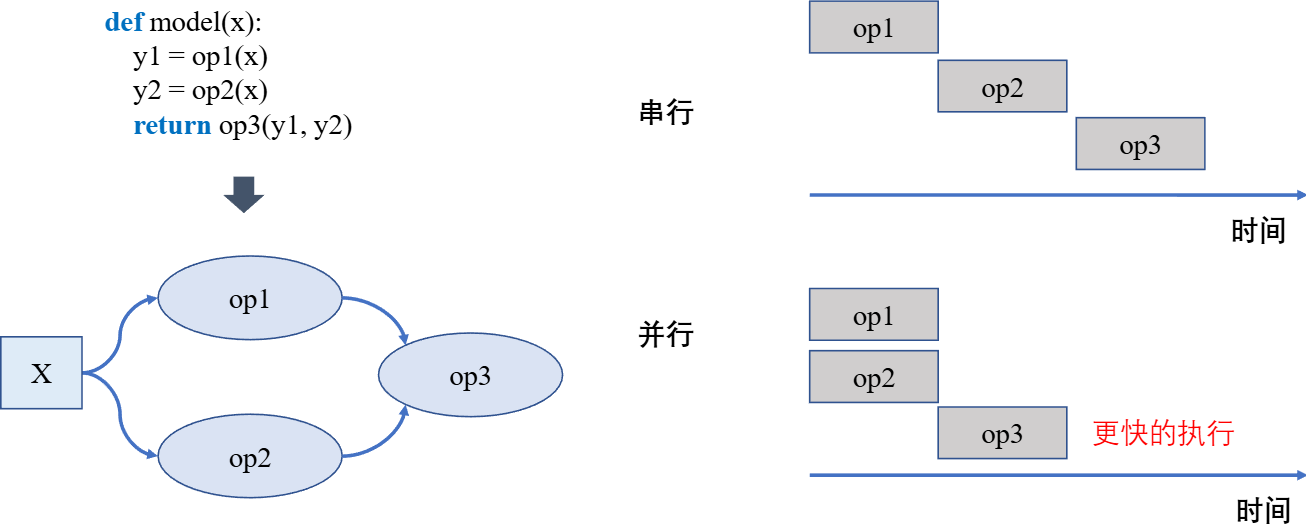

在分析计算图内部算子依赖关系时，除了直接依赖和间接依赖之外，存在算子间相互独立的情况。如下图中op1和op2之间相互独立，此时可以将两个算子分配到两个硬件上进行并行计算。对比串行执行，并行计算可以同时利用更多的计算资源来缩短执行时间。

并行包括算子并行、模型并行以及数据并行。算子并行不仅可以在相互独立的算子间实现，同时也可以将单个算子合理的切分为相互独立的多个子操作，进一步提高并行性。模型并行就是将整体计算图进行合理的切分，分配到不同设备上进行并行计算，缩短单次计算图迭代训练时间。数据并行则同时以不同的数据训练多个相同结构的计算图，减少训练迭代次数，加快训练效率。这三种并行方式将在后续章节中进行详细讲解。

3.4.3 数据载入同步与异步机制

一次完整计算图的训练执行过程包含：数据载入、数据预处理、网络训练三个环节。三个环节之间的任务调度是以串行方式进行，每一个环节都有赖于前一个环节的输出。但计算图的训练是多轮迭代的过程，多轮训练之间的三个环节可以用同步与异步两种机制来进行调度执行。

• 同步：顺序执行任务，当前任务执行完后会等待后续任务执行情况，任务之间需要等待、协调运行；
• 异步：当前任务完成后，不需要等待后续任务的执行情况，可继续执行当前任务下一轮迭代。

以同步机制来执行计算图训练时，如下图所示，每一轮迭代中，数据载入后进行数据预处理操作，然后传输给计算图进行训练。每一个环节执行完当前迭代中的任务后，会一直等待后续环节的处理，直至计算图完成一次迭代训练更新参数值后，才会进行下一轮迭代的数据载入、数据预处理以及网络训练。当进行数据载入时，数据预处理、模型训练处于等待的状态；同样的，模型处于训练时，数据载入的I/O通道处于空闲，同步机制造成计算资源和通信资源的浪费。

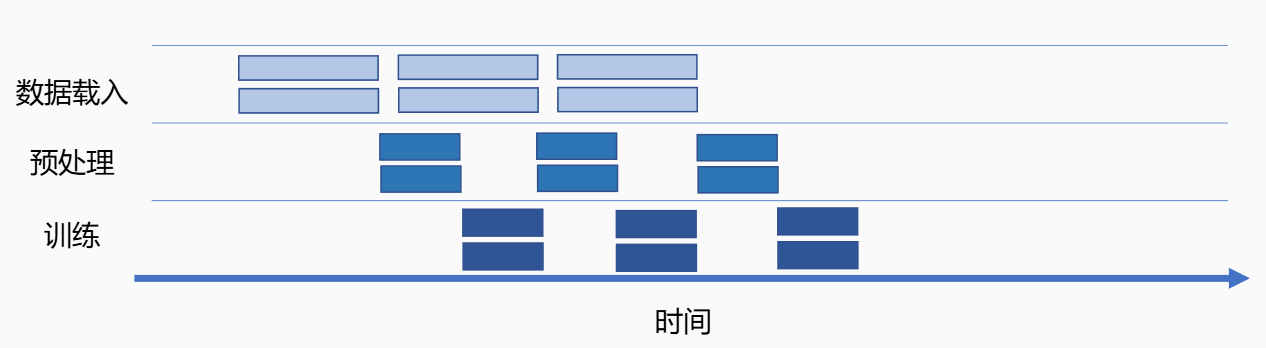

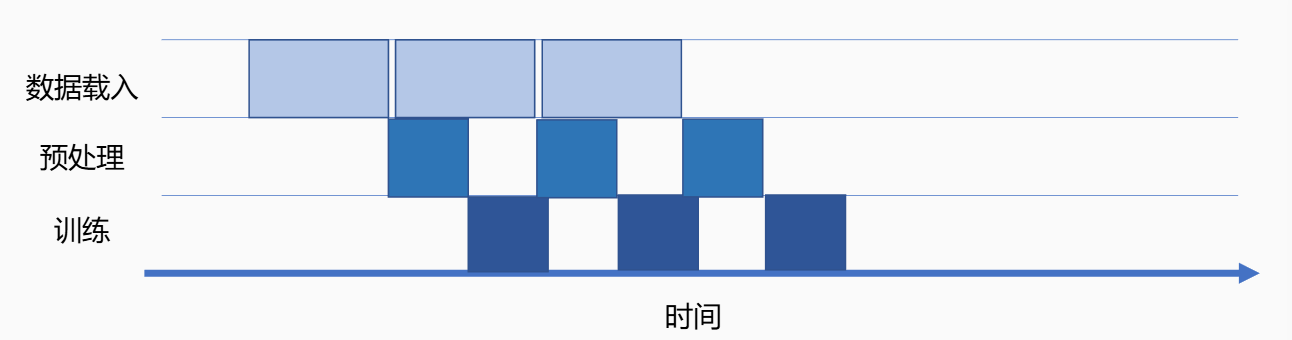

以异步机制来执行计算图训练时，如下图示，在迭代训练中，当数据通道载入数据后交给后续的数据预处理环节后，不需要等待计算图训练迭代完成，直接读取下一批次的数据。对比同步机制，异步机制的引入减少了数据载入、数据预处理、网络训练三个环节的空闲等待时间，能够大幅度缩短迭代训练的整体时间，提高任务执行效率。

将异步机制与并行计算结合在一起，如下图所示，一方面异步机制减少模型等待数据载入和预处理的时间，另一方面并行计算增加了单轮模型训练接受的数据量。相比于不采用异步机制和同步计算，机器学习框架可以利用丰富的计算资源更快速的遍历训练完数据集，缩短训练时间提高计算效率。
