【节点】[Texture2DAsset节点]原理解析与实际应用

【Unity Shader Graph 使用与特效实现】专栏-直达

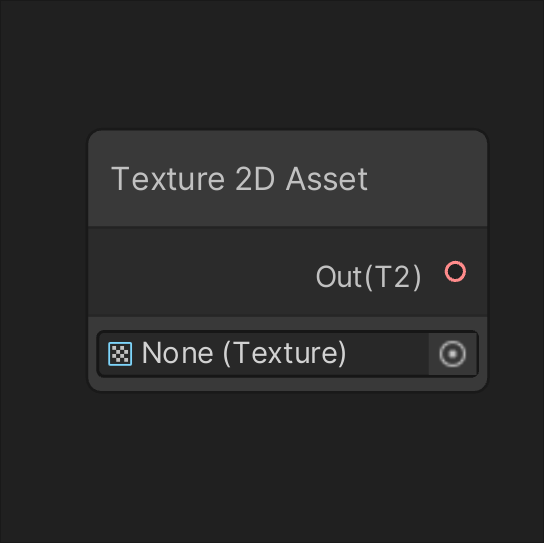

Texture 2D Asset 节点是Unity URP Shader Graph中用于定义和引用2D纹理资源的基础节点。在实时渲染和着色器开发中，纹理是构建视觉丰富效果的核心元素，而Texture 2D Asset节点正是连接美术资源与着色器逻辑的桥梁。该节点本身并不直接对纹理进行采样操作，而是作为纹理资源的声明和引用点，为后续的采样节点提供数据源。

在Shader Graph的工作流程中，Texture 2D Asset节点代表了项目中实际的纹理文件，如PNG、JPG或TGA格式的图像文件。通过该节点，开发者可以将外部纹理资源引入着色器图，并在不修改原始纹理资源的情况下，通过不同的采样参数实现多样化的纹理应用效果。

理解Texture 2D Asset节点的正确使用方法对于创建高效、可维护的着色器至关重要。它不仅简化了纹理资源的管理，还提供了在单一着色器中复用同一纹理资源的机制，从而优化着色器性能和内存使用。

描述

核心功能与定位

Texture 2D Asset节点的主要功能是在着色器图中定义和引用一个2D纹理资源。在Unity的渲染管线中，纹理资源是着色器计算中的重要输入数据，用于表现物体表面的颜色、法线、粗糙度等各种表面特性。

该节点在Shader Graph中的定位是资源声明节点，类似于编程中的变量声明。它告诉着色器："这里有一个纹理资源可以使用"，但实际如何使用这个纹理资源（如采样、变换、混合等）则由其他专门的节点（如Sample Texture 2D节点）来完成。

与采样节点的关系

Texture 2D Asset节点必须与Sample Texture 2D节点结合使用才能发挥实际作用。这种设计遵循了关注点分离的原则：Texture 2D Asset节点负责"这是什么纹理"，而Sample Texture 2D节点负责"如何从这个纹理获取数据"。

这种分离带来的优势包括：

• 资源复用：单个Texture 2D Asset节点可以连接到多个Sample Texture 2D节点，每个采样节点可以使用不同的采样参数
• 代码优化：在生成的着色器代码中，同一纹理只需要声明一次，即使被多次采样使用
• 工作流清晰：美术师和开发者可以更清晰地理解资源引用和采样操作之间的区别

使用场景与重要性

Texture 2D Asset节点在几乎所有的Shader Graph应用场景中都是基础且必需的组件：

• 基础颜色纹理：定义物体表面的基础颜色和图案
• 法线贴图：为低多边形模型添加表面细节
• 遮罩纹理：控制不同效果的强度分布
• 光照贴图：预计算光照信息的应用
• 程序化纹理生成：与生成的纹理数据结合使用

在URP（Universal Render Pipeline）环境中，Texture 2D Asset节点的正确使用对于实现跨平台兼容性和性能优化尤为重要。URP针对移动平台和高端设备提供了自动的纹理压缩和mipmap处理，而Texture 2D Asset节点正是这一优化流程的入口点。

端口

输出端口详解

Texture 2D Asset节点只有一个输出端口，标记为"Out"，其数据类型为"2D纹理"。这个输出端口代表了节点所引用的纹理资源，可以连接到其他节点的输入端口，特别是Sample Texture 2D节点的"Texture"输入端口。

输出端口的特性

输出端口具有以下几个重要特性：

• 数据类型严格性：输出端口严格定义为2D纹理类型，这意味着它只能连接到接受2D纹理输入的端口
• 资源引用语义：输出端口传递的是对纹理资源的引用，而不是纹理数据本身
• 连接兼容性：可以连接到任意数量下游节点的输入端口，实现资源复用

实际应用中的端口行为

在实际的Shader Graph构建过程中，Texture 2D Asset节点的输出端口行为表现为：

• 拖拽连接：可以将输出端口拖拽到Sample Texture 2D节点的纹理输入端口
• 自动类型匹配：当靠近兼容的输入端口时，连接线会自动吸附
• 可视化反馈：连接建立后，在Shader Graph中会有清晰的连线显示资源流向

端口使用最佳实践

正确使用Texture 2D Asset节点的输出端口需要遵循一些最佳实践：

• 命名规范：为重要的纹理连接添加有意义的注释，说明纹理的用途
• 组织管理：在复杂的着色器图中，合理布局Texture 2D Asset节点，使其易于查找和管理
• 连接验证：定期检查纹理连接是否正确，特别是当纹理资源在项目中移动或重命名时

控件

对象字段控件

Texture 2D Asset节点的核心控件是一个对象字段，用于选择和定义项目中具体的2D纹理资源。这个控件表现为一个可以接受拖拽的对象槽，或者可以通过点击对象选择按钮打开资源选择器。

控件交互方式

对象字段控件支持多种交互方式：

• 拖拽赋值：从Project窗口直接拖拽纹理资源到控件区域
• 选择器赋值：点击控件右侧的选择按钮，从弹出的资源选择窗口中选取纹理
• 直接引用：通过脚本或材质属性在运行时动态指定纹理资源

控件状态反馈

对象字段控件提供多种视觉状态反馈：

• 空状态：当没有指定纹理时，显示"None (Texture 2D)"提示
• 有效状态：当指定了有效纹理时，显示纹理的缩略图和名称
• 错误状态：当纹理资源丢失或类型不匹配时，显示错误指示

纹理资源选择标准

在选择纹理资源时，需要考虑多个因素：

• 纹理尺寸：符合性能要求的适当尺寸，通常是2的幂次方
• 纹理格式：根据用途选择合适的格式（RGB、RGBA、压缩格式等）
• 导入设置：确保纹理的导入设置（如sRGB、Wrap Mode、Filter Mode）符合预期用途
• 内存占用：权衡纹理质量与内存消耗，特别是在移动平台上

高级控件特性

对于高级用户，Texture 2D Asset节点的控件还支持一些扩展功能：

• 属性绑定：可以将纹理控件暴露为材质属性，允许在材质实例中修改纹理
• 条件显示：基于其他节点参数或图形设置动态显示或隐藏纹理控件
• 预设支持：保存和加载纹理配置预设，便于在不同项目间共享配置

生成的代码示例

代码生成机制

当Shader Graph编译时，Texture 2D Asset节点会生成对应的HLSL代码。理解生成的代码结构对于调试和优化着色器性能非常重要。

基础生成的代码结构如下：

HLSL

TEXTURE2D(_Texture2DAsset);
SAMPLER(sampler_Texture2DAsset);

这段代码实际上完成了两个关键任务：

• 纹理声明：使用TEXTURE2D宏声明一个纹理资源
• 采样器声明：使用SAMPLER宏声明对应的采样器状态

代码生成详解

TEXTURE2D宏

TEXTURE2D是Unity提供的一个宏，它在不同平台和渲染管线下会展开为适当的纹理声明语句。在大多数情况下，它等价于：

HLSL

Texture2D _Texture2DAsset;

但使用宏的好处是保证了跨平台的兼容性，特别是在处理如Vulkan、Metal或Console平台时的特殊要求。

SAMPLER宏

SAMPLER宏同样是一个跨平台的抽象，它声明了纹理的采样器状态。采样器状态控制了纹理采样时的行为，包括：

• 过滤模式：点过滤、双线性过滤、三线性过滤
• 环绕模式：重复、钳制、镜像等
• 各向异性设置：各向异性过滤的级别

在URP中，采样器通常与纹理分开声明，这允许不同的纹理共享相同的采样器状态，优化采样器使用数量。

实际应用中的代码变体

根据Texture 2D Asset节点的具体配置，生成的代码可能会有一些变体：

当纹理设置为可编程时

HLSL

TEXTURE2D(_Texture2DAsset);
SAMPLER(sampler_Texture2DAsset);
float4 _Texture2DAsset_TexelSize;

TexelSize变量提供了纹理的像素大小信息，常用于需要了解纹理精确尺寸的算法，如边缘检测或精确的UV计算。

当纹理作为材质属性暴露时

如果Texture 2D Asset节点被设置为材质属性，生成的代码会包含相应的属性声明：

HLSL

TEXTURE2D(_MainTex);
SAMPLER(sampler_MainTex);

同时在Properties块中会有：

HLSL

_MainTex("Main Texture", 2D) = "white" {}

代码优化考虑

理解生成的代码有助于进行着色器优化：

• 纹理重复使用：确保同一纹理在着色器中只声明一次，即使被多次采样
• 采样器共享：合理安排采样操作，尽可能共享采样器状态
• 平台特定优化：了解不同平台上纹理声明的差异，进行针对性的优化

实际应用示例

基础颜色纹理应用

最基本的Texture 2D Asset节点应用是为材质提供基础颜色纹理：

1. 创建Texture 2D Asset节点并指定漫反射纹理
2. 连接至Sample Texture 2D节点
3. 将采样结果连接到主节点的Base Color输入

这种配置生成的代码清晰地反映了资源声明与采样操作的分离：

HLSL

// 纹理声明（来自Texture 2D Asset节点）
TEXTURE2D(_MainTex);
SAMPLER(sampler_MainTex);

// 采样操作（来自Sample Texture 2D节点）
float4 baseColor = SAMPLE_TEXTURE2D(_MainTex, sampler_MainTex, uv);

多用途纹理复用

展示同一纹理资源在不同上下文中的复用：

1. 单一Texture 2D Asset节点提供法线贴图资源
2. 连接到第一个Sample Texture 2D节点，用于常规法线计算
3. 同时连接到第二个Sample Texture 2D节点，用于细节法线计算
4. 两个采样节点使用不同的UV变换和采样参数

这种配置体现了Texture 2D Asset节点的核心价值------资源复用：

HLSL

// 单一纹理声明
TEXTURE2D(_NormalMap);
SAMPLER(sampler_NormalMap);

// 多个采样操作
float3 baseNormal = UnpackNormal(SAMPLE_TEXTURE2D(_NormalMap, sampler_NormalMap, baseUV));
float3 detailNormal = UnpackNormal(SAMPLE_TEXTURE2D(_NormalMap, sampler_NormalMap, detailUV));
float3 finalNormal = BlendNormals(baseNormal, detailNormal);

性能优化配置

通过合理配置Texture 2D Asset节点实现性能优化：

• 选择合适的纹理压缩格式减少内存占用
• 使用mipmap确保在远距离渲染时的性能
• 根据目标平台调整纹理的最大尺寸
• 利用纹理数组或图集减少纹理采样次数

高级技巧与最佳实践

纹理流送优化

在大型场景或开放世界游戏中，纹理流送是重要的优化技术：

• 合理设置纹理的流送mipmap偏移
• 根据视觉重要性分配纹理流送预算
• 使用Texture 2D Asset节点配合Mipmap Bias控制流送细节

跨平台兼容性

确保Texture 2D Asset节点在不同平台上的兼容性：

• 了解不同平台的纹理格式支持差异
• 使用适当的后备纹理应对格式不支持的情况
• 测试在不同设备上的纹理内存占用和加载性能

动态纹理管理

在运行时动态管理纹理资源：

• 通过脚本动态替换Texture 2D Asset节点引用的纹理
• 实现纹理的异步加载和卸载
• 使用纹理压缩技术在运行时平衡质量和性能

---
