无人机射频模块技术要点解析

无人机射频模块是其通信系统的核心，它负责在无人机、遥控器和地面站之间建立并维持一条稳定、高效、可靠的无线数据链路。其技术设计直接决定了无人机的控制距离、图像传输质量、抗干扰能力和整体可靠性。

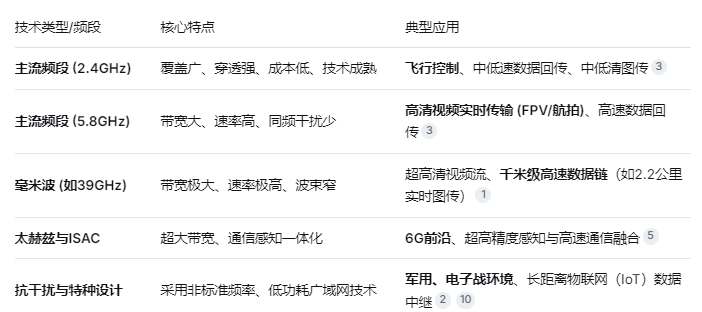

为了快速建立整体认知，下表汇总了当前主流及前沿射频技术的核心特点与应用定位：

一个完整的射频模块，通常集成了以下功能单元，共同完成信号从生成到接收的全过程：

信号发射链路：将数字基带信号通过调制、上变频、功率放大，由天线辐射出去。

信号接收链路：通过天线接收微弱信号，经过低噪声放大、下变频、解调，恢复为数字基带信号。

频率合成器：为收发链路提供精准、稳定的本振信号，是射频系统的"心脏"。

滤波器：负责筛选出目标频段的信号，抑制带外干扰和噪声，是保证信号"纯净"的关键。

天线：实现电信号与空间电磁波的转换，其增益、方向图和效率直接影响通信距离与质量。

选择不同频段，本质是在传输距离、数据速率、穿透/绕射能力之间进行权衡。

2.4GHz频段：波长较长（约12.5cm），穿透障碍物能力更强，在复杂城市或非视距环境中表现更稳定。但此频段非常拥挤（Wi-Fi、蓝牙等），主要通过跳频扩频等技术来规避干扰。

5.8GHz频段：波长较短（约5.2cm），可用带宽更宽，能提供更高的数据传输速率，更适合传输高清视频。且同频设备较少，干扰相对较小，但在障碍物前绕射能力弱，更依赖视距传播。

毫米波及更高频段：为了追求极致速率，技术前沿已向毫米波（如39GHz）甚至太赫兹频段推进。这些频段能提供海量带宽，但信号极易衰减，必须依赖高增益定向天线和波束赋形技术，像"手电筒"一样将能量聚焦对准目标。

在设计无人机射频模块时，工程师们需要重点攻克以下几个矛盾：

天线性能与尺寸的矛盾：无人机空间和载荷有限，要求天线必须小型化、轻量化。解决方案包括采用微带天线、倒F天线等平面设计，或利用超材料提升辐射效率。为应对无人机飞行姿态变化，方向图可重构天线能动态调整波束指向，保持稳定通信。
滤波性能与集成度的矛盾：在高频段（如9.5GHz），传统滤波器插入损耗大。采用体声波滤波器等先进方案，能在微小尺寸下实现低插入损耗和高抑制比，是提升系统灵敏度的关键。
高性能与低功耗、低成本的矛盾：尤其对于消费级或大规模部署的无人机。通过采用高度集成的单芯片射频前端（如集成PA、LNA、开关）和 SoC设计，可以大幅减少外围器件，降低系统功耗、尺寸和成本。

通信感知一体化：未来的无人机射频系统将不仅用于通信，还能利用毫米波/太赫兹信号进行高精度测距、成像和感知环境，实现避障、测绘等多功能融合。

智能与自适应：通过人工智能算法，射频模块将能实时感知电磁环境，智能切换工作频段、调整发射功率和波束形状，以动态规避干扰、优化链路质量。
