前言：

上篇博客我们介绍了进程切换、环境变量相关知识，本篇博客将带领你领略Linux头一座大山：虚拟地址空间，可能内容比较难理解，但是不要害怕，我都理解了你还害怕什么，经过本篇博客的学习之后，在C/C++中动不动什么栈区什么代码区这区那区的，这些都是在哪，用来干啥的，就全都通透了！所以慢慢来，别着急！

本章重点：

本篇文章着重讲解进程中的虚拟地址和物理地址的关系，了解虚拟地址的内核本质是什么 ，以及页表和物理地址的映射逻辑和写时拷贝的具体体现，期间我们将回答三个问题:

什么是地址空间?
地址空间是如何设计的?
为什么要有地址空间?

📚一、语言层级的地址空间

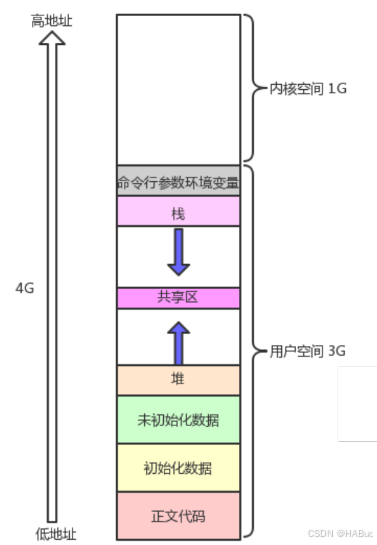

C/C++程序员认为,程序的内存分布是这样的:

需要注意：

堆是向上增长的，栈是向下增长的。
在写C程序时定义的常量字符串实际上在上面区域的正文代码区，因为它和正文代码区紧挨着，所以常量区的字符串不允许修改！（只不过这种是传统UNIX术语中所提到的，现代术语进行了更精确的划分，如下）

cpp 复制代码

高地址
┌─────────────────┐
│  栈(stack)      │ ← 局部变量
├─────────────────┤
│   ↓             │
│   (共享区)       │
│   ↑             │
├─────────────────┤
│  堆(heap)       │ ← malloc分配
├─────────────────┤
│  .bss           │ ← 未初始化静态/全局
├─────────────────┤
│  .data          │ ← 已初始化静态/全局
├─────────────────┤
│  .rodata        │ ← 常量字符串等
├─────────────────┤
│  .text          │ ← 代码段
└─────────────────┘
低地址

第二点是，栈虽然说是向下增长的但是栈中的数组，结构体等结构的地址是向上增长的，比如说开辟数组时，开辟十个空间，那么数组中第一个元素在空间的最下面，也就是地址最低处，然后依次往上放后面的元素。

上述理解是我们在学习C/C++时所知道的，我们认为程序的地址就是上述的地址，但对吗？从来没人给我们说对不对，所有人都是硬着头皮说，我们也硬着头皮去接受，但是今天我就告诉你，错的，啊？不能你说错就错，那我前面的努力学习算什么！别急，见下面的例子你就知道是对是错！

cpp 复制代码

#include<stdio.h>
#include <unistd.h>
#include <sys/types.h>
#include<stdlib.h>
int tmp = 10;
int main()
{
    printf("fork之前,tmp: %d,&tmp:%p\n", tmp, &tmp);
    int id=fork();
    if(id==0)//子进程执行的代码
    {
        tmp=20;
        while(1)
        {
            printf("子进程,tmp: %d,&tmp: %p\n",tmp,&tmp);
            sleep(1);
        }
    }
    if(id>1)//父进程执行的代码
    {
        while(1)
        {
            printf("父进程,tmp: %d,&tmp: %p\n",tmp,&tmp);
            sleep(1);
        }
    }
    return 0;
}

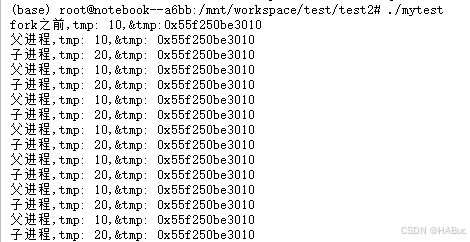

代码很好理解，但是聪明的你很快的看到了一个细思极恐的事情，当子进程把tmp的值更改后，竟然同一个地址出现了不同的值，啊？这不跟我扯呢，C/C++中我们都知道地址具有唯一性，那这个.......，现象不用质疑，因此我们前面学的知识要推翻了，所以今天这篇博客你看的值了！让我们来探究一下到底为什么！

📚二、虚拟地址空间

上面我们知道，C/C++中语言层级的地址是不对的，我确确实实在编译器当中能见到这个地址，你给我说不对，那这个地址是什么地址？事实上它是虚拟地址，下面我们就来认识一下它，我们先从一个例子开始：

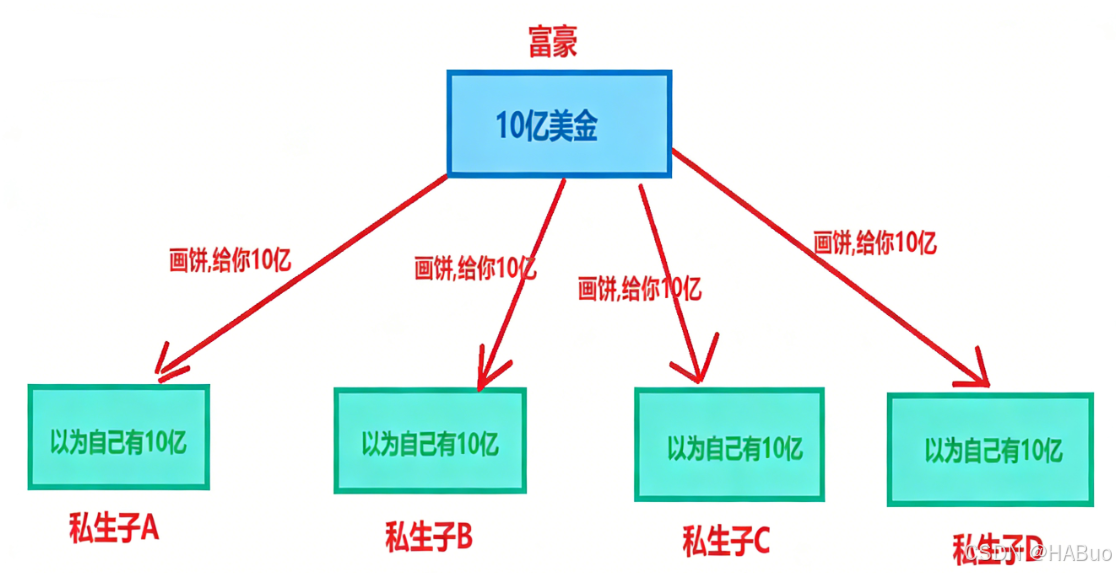

有一个富豪，它有10亿资产，由于年轻时比较浪，所以他有四个私生子，这四个私生子并不知道彼此的存在，私生子A是个医生，私生子B是个企业家，私生子C是个街头混混，私生子D是个学生，富豪分别对小A,B,C,D说:

(1),小A啊，你要是努力做个医生，以后我的10亿美金都是你的了

(2),小B啊，要是你把你的公司运作的很好，以后我的10亿美金就是你的了

(3),小C啊...小D啊...

故事还没结束，有一天，A说：老爸我要买医疗器械，钱呢你也别以后了你直接把这10亿美金直接给我，你以后就安享天年就ok了，他老爹心想，我还没死呢，就开始这样计划了，滚犊子！但是又不能不给，毕竟是事业，富豪就给了儿子A10万美金，小C又说：老爸，给我两千美金吧，我吃不起饭了，富豪一听就把钱打过去了，所以我们知道，这四个人都可以用10亿美金以内的钱，但是永远用不到10亿美金!

现在列出人物和地址的对应关系:

富豪对应操作系统
10亿美金对应物理地址
私生子对应每一个进程
富豪画的饼对应虚拟地址空间

因此我们理解了，虚拟地址空间是什么，虚拟地址空间就是操作系统为每个进程画的饼，让每个进程都以为我是独占所有内存的，但是操作系统也知道进程有多少能耐，给你一个你以为的所有内存，反正是取之不竭用之不尽你就用去吧，因此在每个进程看来内存就我自己用。

那紧接着问题就来了，每个进程都有那么一个虚拟地址空间，也就是大饼，你说老板今天给你说升总监，明天给你说升大堂经理，你肯定会说老板啊，你昨天明明说的是总监啊！老板尴尬了，是吗？因此这些大饼要不要管理起来呢？答案是，当然要的，饼不管理起来，就乱套了，老板的信用值也就无了！

因此，为了管理进程的虚拟地址空间，操作系统仍然用先描述再组织的方法建立结构体，因而管理进程的虚拟地址空间也就变成了对数据结构的管理！这样的结构体是mm_struct

📚三、虚拟地址空间的设计

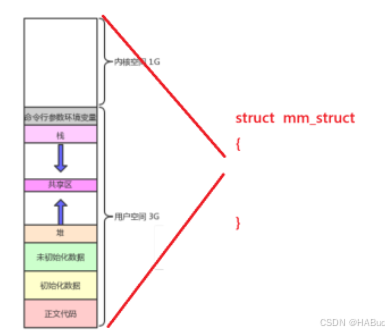

我们从上面的了解中清楚虚拟地址空间无非就是栈区、堆区等等这区那区的，那抽象出一个结构体，我们在结构体当中如何表示呢？请看下图：

所以程序地址空间无非就是各个区域的结合，然而各个区域的划分无非就是两个整数begin和end，一个在区域的开头，一个在区域的结尾

cpp 复制代码

struct mm_struct
{
	int code_start;//代码区起始
	int code_end;//代码区结束
	int init_start;//初始化区起始
	int init_end;//初始化区结束
	int heap_start;//堆区起始
	int heap_end;//堆区结束
	......
	其他属性
};

那栈区、堆区在动态调整的时候该如何做呢？很简单！所谓的区域范围变化，``实际上就是对start和end做加减!

📚四、虚拟地址与物理地址之间的关联

我们现在知道虚拟地址不是真实的地址，那真实的地址叫什么？叫物理地址！它们之间的联系**本质就是一种映射关系!**

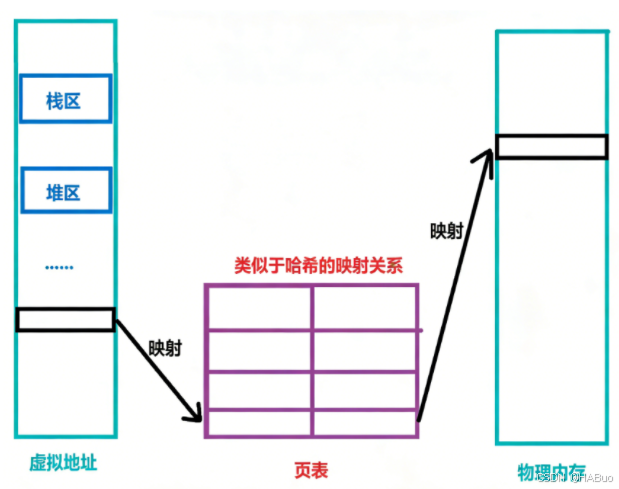

现代计算机使用以下方法解决问题：OS为每一个进程配对一个虚拟地址空间和一张页表，要访问物理地址时，需要先在页表进行映射，若访问的是非法地址，则会在页表层阻止你的访问!

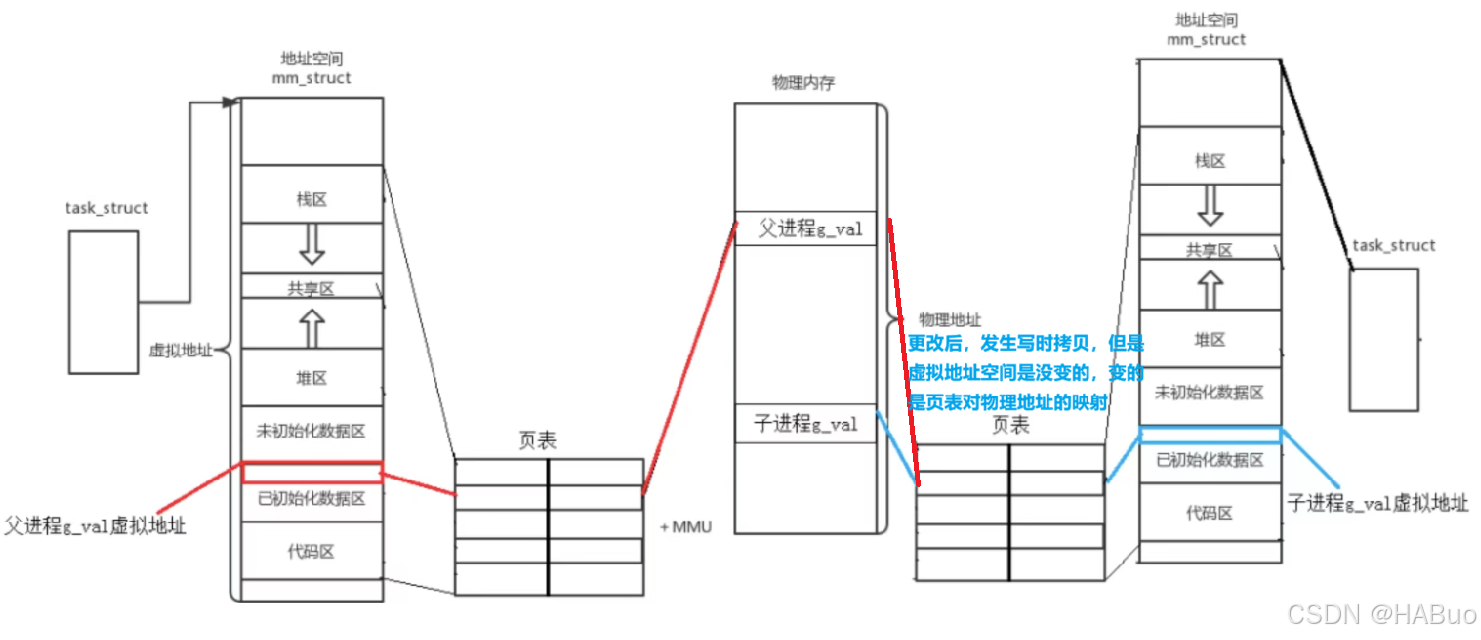

所以为什么一个地址会有两个值？现在我们就能回答这个问题了:

1.子进程被创建的时候会按照父进程的模板创建对应的PCB和虚拟地址空间
2.任何一方想要改变共享内存，操作系统先把对应的数据拷贝一份，然后更改对应的页表映射关系，再把对应的值更改，因此从始至终虚拟地址空间的地址并没有发生改变。这个过程也叫写时拷贝

📚五、为什么要有虚拟地址空间

有效的保护物理内存

上面我们提到，虚拟地址是通过页表映射到物理地址的，页表就是充当这个保护的角色，当有非法访问的时候，直接不能映射，也即是访问不到内存！

使OS的耦合度更低，保证进程的独立性

因为有地址空间和页表的存在，物理内存可以不关心数据的类型，可以直接对它进行加载,这样物理内存的分配就可以和进程的管理分开来，做到它们并没有任何关系，所以内存管理模块和进程管理模块就完成了解耦合的操作！操作系统，为了保证进程的独立性，做了很多的工作：通过地址空间，通过页表，让不同的进程，晚射到不同的物理内存处。

所以独立性体现在：

1.进程与进程之间都有自己独属的PCB和虚拟地址空间、页表

2.一定层面上代码和数据也是独立的（可以共享但是代码运行起来不涉及更改）

进程=PCB（独立）+代码数据（独立），因而进程当然是独立的！

让进程以统一的视角，来看待进程对应的代码和数据等各个区域，方便使用编译器也以统一的视角来进行编译代码

1.可执行程序内部就是按照虚拟地址空间那套方法已经编过址了（栈空间堆空间是没的，这两个是在运行时动态生成的）（这个地址一般称为逻辑地址）
2.可执行程序加载到内存，函数或者全局变量等天然的也具有了物理地址
3.进程虚拟地址空间会借用第一步骤中生成的虚拟地址
4.CPU读取的时候读取的正是虚拟地址空间中的虚拟地址，通过页表映射到内存中的物理地址，内存中的代码内部跳转的仍然是虚拟地址，这些虚拟地址再经CPU读取找虚拟地址空间中的内容经页表再去找对应的物理地址。

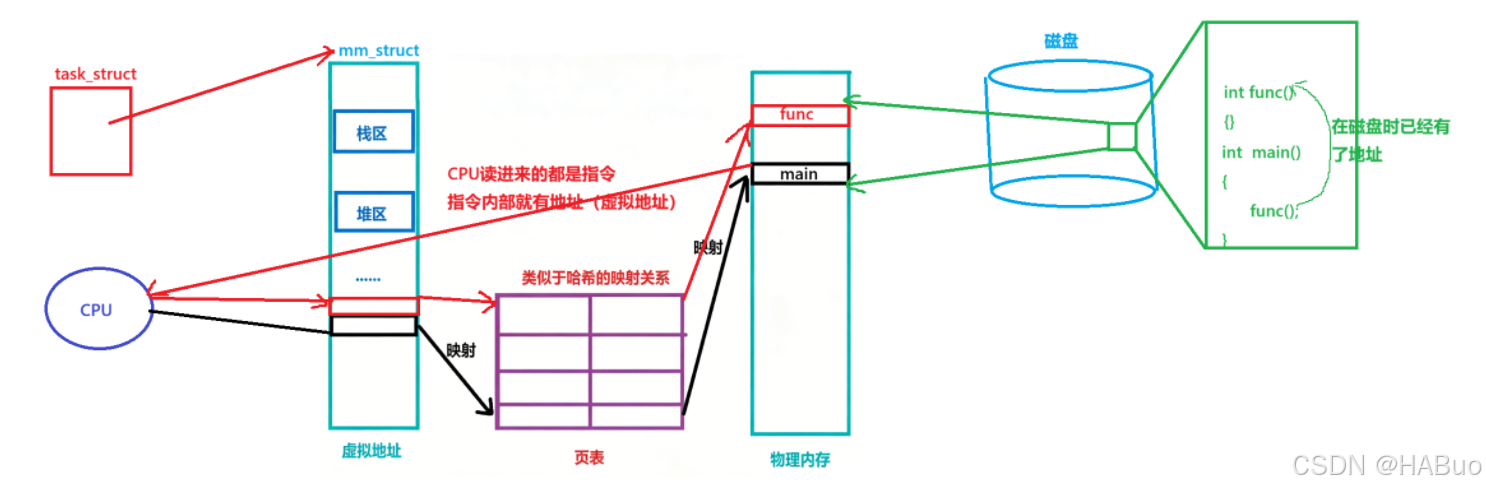

整体流程见下图：

📚六、总结

本篇博客我们了解了进程地址空间，清楚了在C/C++语言层级中，编译器所体现的地址到底是什么。它与实际存放数据的物理地址又是什么关系。

小结一下：

我们由现象（同一地址打印出不同的内容）推出语言层级的地址不是物理地址、
进程地址空间就是mm_struct（饼）
mm_struct里面包含了进程地址空间的属性信息（供操作系统维护管理）
虚拟地址与物理地址通过页表建立映射关系
为什么要有进程地址空间：

bash 复制代码

三点：
①有效的保护物理内存（页表对非法内容不建立映射）
②使OS的耦合度更低，保证进程的独立性（写时拷贝是一种具体体现）
③让进程以统一的视角，来看待进程对应的代码和数据等各个区域
方便使用编译器也以统一的视角来进行编译代码（磁盘中的可执行内部已经存在地址）
