平台总线驱动与设备树驱动开发笔记

  • [1. 平台总线驱动](#1. 平台总线驱动)
    • [1.1 概念和作用](#1.1 概念和作用)
    • [1.2 了解相关的结构体](#1.2 了解相关的结构体)
      • [1.2.1 struct platform_driver](#1.2.1 struct platform_driver)
      • [1.2.2 struct bus_type](#1.2.2 struct bus_type)
      • [1.2.3 struct platform_device](#1.2.3 struct platform_device)
      • [1.2.4 struct resource](#1.2.4 struct resource)
    • [1.3 实现平台总线驱动](#1.3 实现平台总线驱动)
      • [1.3.1 搭建框架](#1.3.1 搭建框架)
      • [1.3.2 获取平台资源，实现`probe](#1.3.2 获取平台资源，实现`probe)
      • [1.3.3 平台自定义数据 ----- 统一的 probe() 骨架（平台数据 + devicetree 通行）](#1.3.3 平台自定义数据 ----- 统一的 probe() 骨架（平台数据 + devicetree 通行）)
  • [2. 设备树 ----- 设备树详解与驱动对接](#2. 设备树 ----- 设备树详解与驱动对接)
    • [2.1 概念](#2.1 概念)
    • [2.2 设备树语法](#2.2 设备树语法)
      • [2.2.1 几个相关的文件](#2.2.1 几个相关的文件)
      • [2.2.2 设备树文件编译和反编译](#2.2.2 设备树文件编译和反编译)
      • [2.2.3 设备树基础语法](#2.2.3 设备树基础语法)
    • [2.3 设备树中的节点如何在驱动中被使用](#2.3 设备树中的节点如何在驱动中被使用)
      • [2.3.1 设备树的转换过程](#2.3.1 设备树的转换过程)
      • [2.3.2 在驱动中如何使用设备树节点](#2.3.2 在驱动中如何使用设备树节点)
  • [3. 使用设备树实现led驱动](#3. 使用设备树实现led驱动)
    • [3.1 在设备树文件中添加led的信息](#3.1 在设备树文件中添加led的信息)
    • [3.2 编写平台总线的`pdrv`层代码](#3.2 编写平台总线的pdrv层代码)

本文总结了 Linux平台总线驱动 与 设备树开发 的关键知识点。主要内容包括：

  1. 平台总线(platform bus)的作用是将硬件数据与通用操作分离，实现驱动复用；
  2. 核心结构体如 platform_driver、platform_device 的组成与注册方法；
  3. 三种驱动开发方式（传统、平台总线、设备树）的对比；
  4. 常见开发陷阱如时钟未开启、compatible 不匹配等。通过设备树描述硬件资源，结合平台总线框架，可构建更灵活、可维护的Linux设备驱动。

预备知识盘点：

主题 重点 常见坑
SoC 外设硬件 GPIO 端口对应寄存器、RCC 时钟开关 忘记打开 AHB4 GPIO 时钟、未解锁 pinmux
ARM Linux 驱动模型 bus → device → driver 三元组、引用计数 .dev.release 未实现导致卸载告警
平台总线 "虚拟总线"分离硬件数据/通用逻辑 platform_device 与 platform_driver 匹配关系
设备树 .dts/.dtsi → dtb → device_node → platform_device compatible 名称不统一、reg/interrupts 描述错误
字符设备框架 cdev / miscdevice 次设备号冲突、角色权限设置

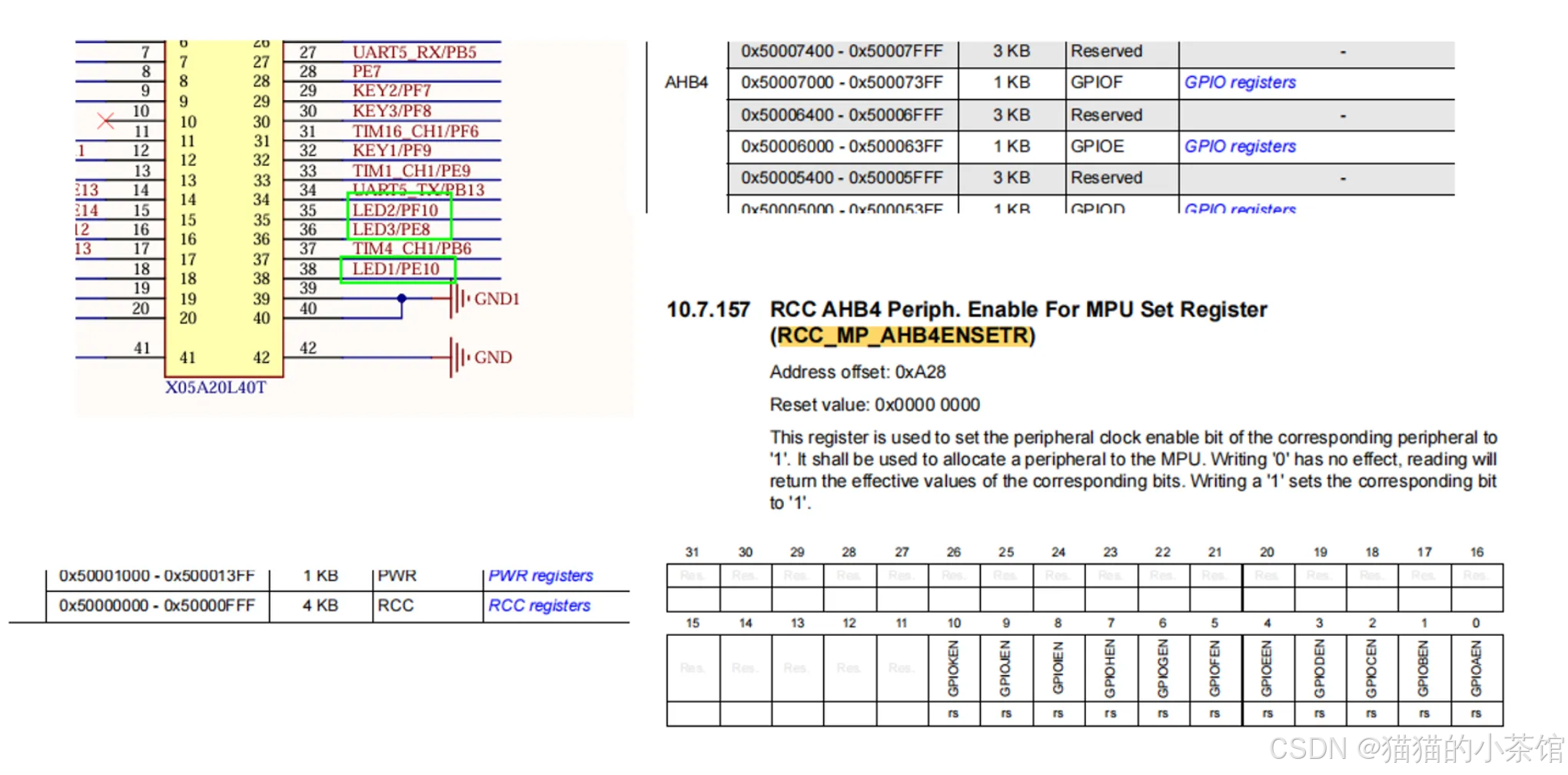

扩展板上的led：

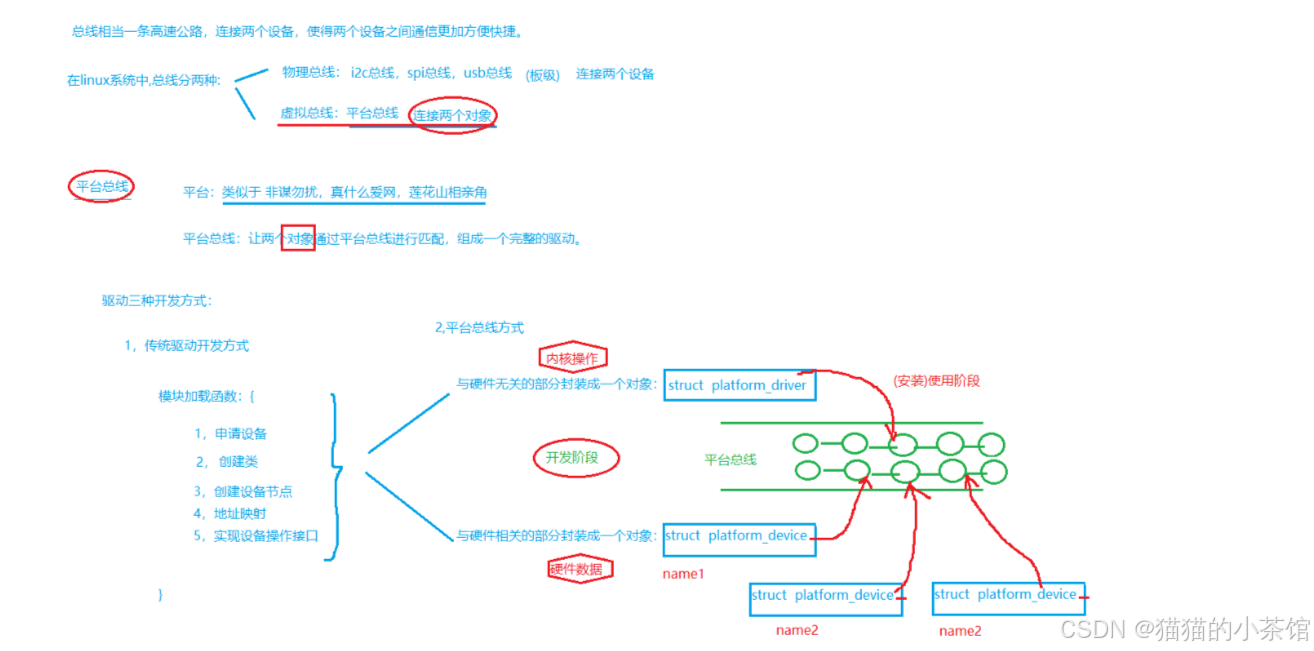

平台总线框架：

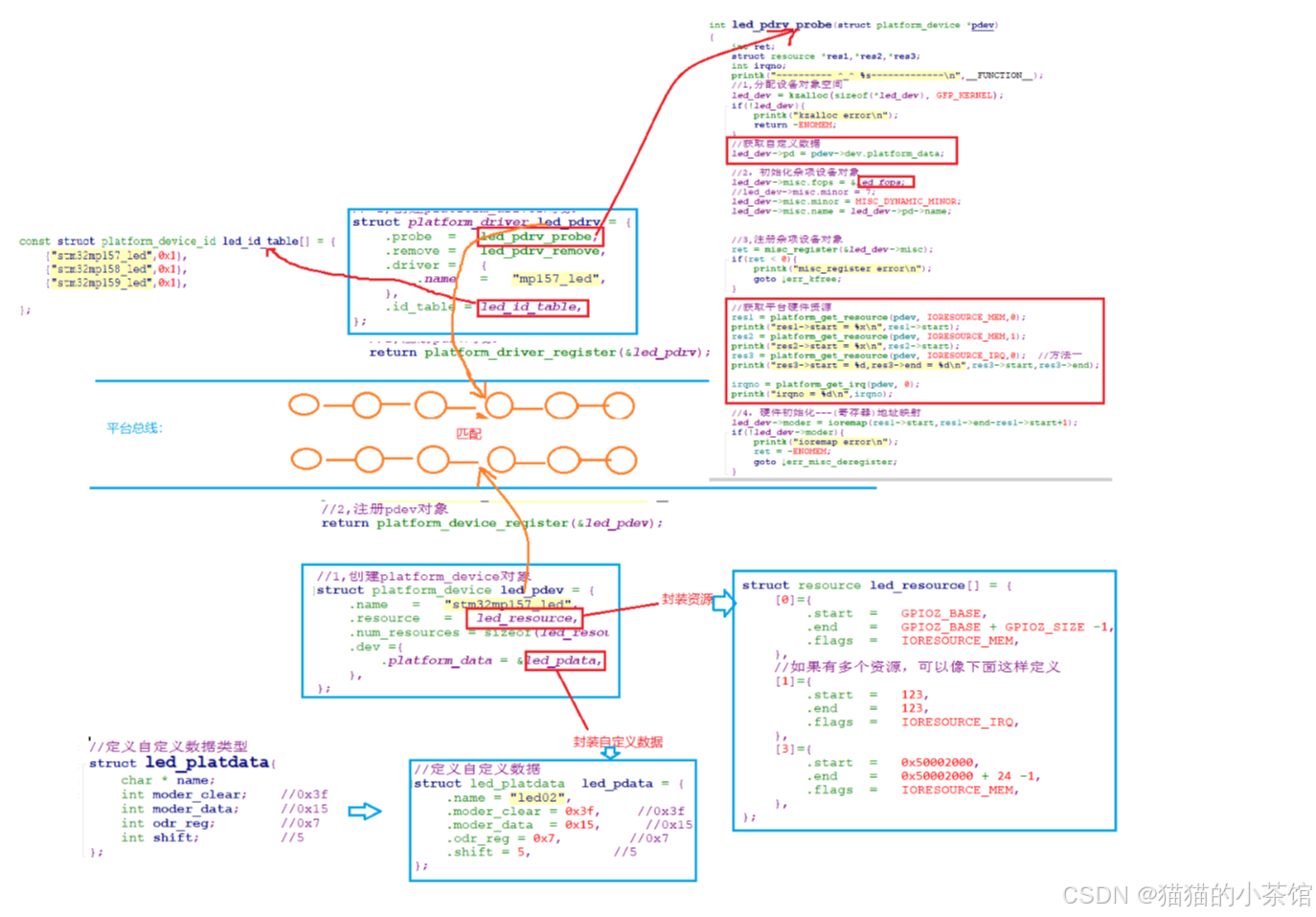

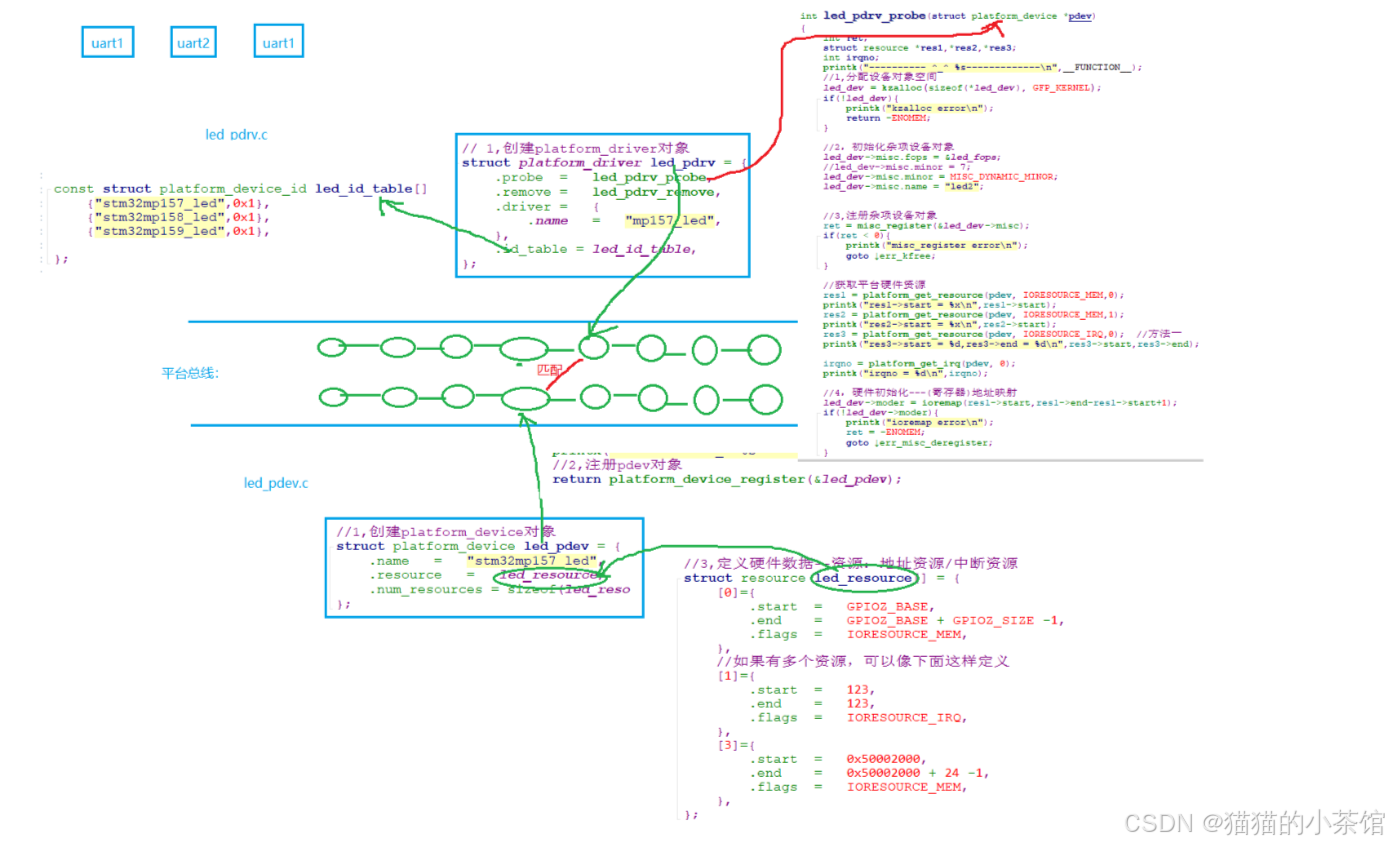

平台总线的完整框架：

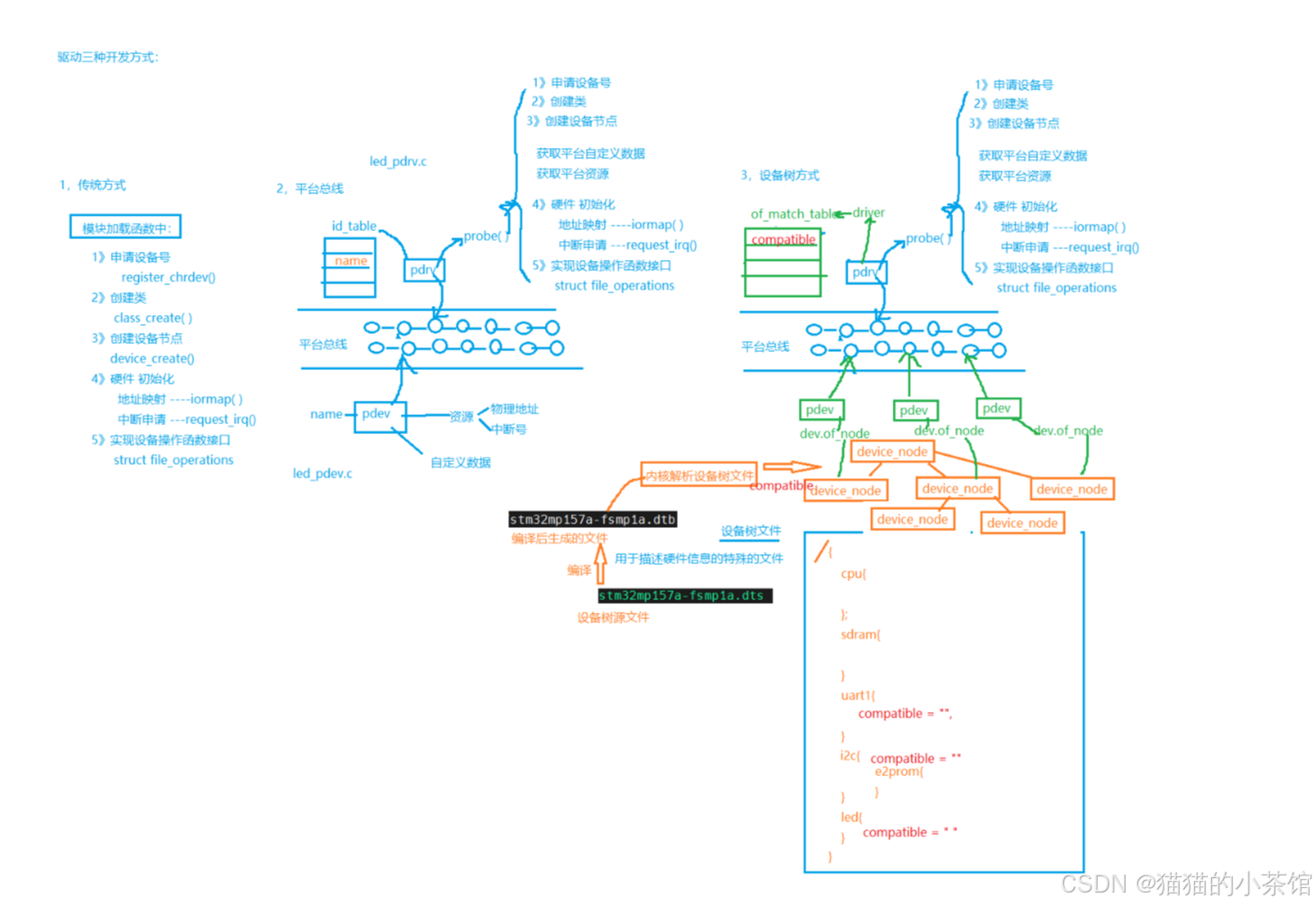

驱动三种开发方式：

1. 平台总线驱动

1.1 概念和作用

bash 复制代码
1》总线(高速公路)
   在linux中，总线分为两种类型
   物理总线：i2c，spi，usb等
   虚拟总线：platform

2》平台总线--分离思想
   在编写驱动时：将驱动中通用的操作与硬件数据分离
   在加载驱动时，再将其匹配，组成一个完整的驱动程序

3》作用：操作和数据分离
   减少了编写重复的驱动代码
   有利于平台的升级。

编写思路：面向对象方式

	platform driver ----实现相似的操作
	-------------------------------------
	platform_bus ---- 匹配 pdrv 与 pdev
	-------------------------------------
	platform device --- 封装硬件数据

为什么需要 platform bus？

板级硬件差异 ：不同板子上的 LED 只有寄存器地址、GPIO 编号不同，其余逻辑相同。平台总线框架把硬件数据 (platform_device) 与通用操作 (platform_driver) 解耦。

升级友好：同一驱动可以在多个机型上复用，只需替换设备端信息（或更新 DTS）。

内核面向对象模型 ：platform bus = "虚拟高速公路"，负责把 pdev 与 pdrv 匹配并调用 probe/remove/suspend 等接口。

1.2 了解相关的结构体

1.2.1 struct platform_driver

c 复制代码
//封装通用操作
struct platform_driver {
    int (*probe)(struct platform_device *);     //实现传统驱动开发中加载函数中的代码
    int (*remove)(struct platform_device *);    //实现传统驱动开发中卸载函数中的代码
    void (*shutdown)(struct platform_device *);
    int (*suspend)(struct platform_device *, pm_message_t state);
    int (*resume)(struct platform_device *);
    struct device_driver driver;    			//父类
    const struct platform_device_id *id_table;   //用于匹配
    bool prevent_deferred_probe;
};

//注册和注销
int platform_driver_register(struct platform_driver * drv);
void platform_driver_unregister(struct platform_driver *);

struct platform_driver

  • probe() / remove() / PM 回调负责设备生命周期。
  • driver.of_match_table 对设备树匹配至关重要。
  • 注册 API：platform_driver_register() / platform_driver_unregister()。

struct platform_device

  • name：传统板级匹配使用。
  • dev.of_node：设备树场景下的桥。
  • resource：地址、中断等资源。
  • dev.release 必须实现，否则卸载时 WARN。
  • 注册 API：platform_device_register() / platform_device_unregister()。

1.2.2 struct bus_type

c 复制代码
//总线类型
struct bus_type {
    const char      	*name;
    const char      	*dev_name;
    struct device       *dev_root;
    const struct attribute_group **bus_groups;
    const struct attribute_group **dev_groups;
    const struct attribute_group **drv_groups;

    int (*match)(struct device *dev, struct device_driver *drv); //匹配函数
    int (*uevent)(struct device *dev, struct kobj_uevent_env *env);
    int (*probe)(struct device *dev);
    int (*remove)(struct device *dev);
    void (*shutdown)(struct device *dev);

    int (*online)(struct device *dev);
    int (*offline)(struct device *dev);

    int (*suspend)(struct device *dev, pm_message_t state);
    int (*resume)(struct device *dev);

    int (*num_vf)(struct device *dev);

    int (*dma_configure)(struct device *dev);

    const struct dev_pm_ops *pm;

    const struct iommu_ops *iommu_ops;

    struct subsys_private *p;
    struct lock_class_key lock_key;

    bool need_parent_lock;
};

//注册和注销
extern int __must_check bus_register(struct bus_type *bus);
extern void bus_unregister(struct bus_type *bus);

struct bus_type

  • match() 最终调用 platform_match()。
  • 匹配优先级：
    • pdev->driver_override
    • DTS compatible ↔ of_match_table
    • pdev->name ↔ id_table
    • pdev->name ↔ driver.name

1.2.3 struct platform_device

c 复制代码
//平台设备对象类型
struct platform_device {
    const char  *name;         //名称，用于与pdrv匹配
    int     id;               //一般为-1
    bool        id_auto;
    struct device   dev;     //父类
    u64     platform_dma_mask;
    u32     num_resources;        //资源个数
    struct resource *resource;    //资源

    const struct platform_device_id *id_entry;
    char *driver_override; /* Driver name to force a match */

    /* MFD cell pointer */
    struct mfd_cell *mfd_cell;

    /* arch specific additions */
    struct pdev_archdata    archdata;
};
//注册和注销
extern int platform_device_register(struct platform_device *);
extern void platform_device_unregister(struct platform_device *);

1.2.4 struct resource

c 复制代码
//平台资源---有两种类型资源：地址(内存)资源和中断资源
struct resource {
    resource_size_t start;   //如果是地址资源，start表示起始地址，如果是中断资源，start表示中断号
    resource_size_t end;    //如果是地址资源，end表示内存最后一个字节地址，如果是中断资源，start表示中断号
    const char *name;
    unsigned long flags;   //资源种类:地址资源IORESOURCE_MEM  中断资源IORESOURCE_IRQ
    unsigned long desc;
    struct resource *parent, *sibling, *child;
};

struct resource

  • IORESOURCE_MEM / IORESOURCE_IRQ。
  • 推荐使用 platform_get_resource() + devm_ioremap_resource()，统一校验有效性。

加载顺序与调试命令：

  1. insmod led_pdev.ko
  2. insmod led_pdrv.ko
  3. 观察 dmesg / journalctl -k
  4. ls /sys/bus/platform/devices/ 与 /sys/bus/platform/drivers/<driver_name>/
  5. 用户空间测试程序操作 /dev/<misc_name>

1.3 实现平台总线驱动

1.3.1 搭建框架

c 复制代码
//参考代码：led_plat_v1
 开发板中加载：
 //加载
 [root@fsmp1a drv_modules]# insmod led_pdev.ko
 [17861.995259] ----------^_^ led_pdev_init--------------
 [root@fsmp1a drv_modules]# insmod led_pdrv.ko
 [17867.198317] ---------^_^ led_pdrv_init--------------
 [17867.202169] ---------^_^ led_pdrv_probe--------------        //如果匹配成功，则会调用probe函数
 [17867.207260] res1->start = 54004000
 [17867.210265] res2->start = 50002000
 [17867.213659] res3->start = 120,res3->end = 120
 [root@fsmp1a drv_modules]# ls /sys/bus/platform/drivers/fsmp157_led/   //同时在此目录中创建pdev相关信息
 bind       module     mp157_led  uevent     unbind           //匹配成功，创建pdev对象对应的信息mp157_led

 //卸载
 [root@fsmp1a drv_modules]# rmmod led_pdev.ko
 [   28.631364] irqno = 120
 [  231.759240] ----------^_^ led_pdev_exit--------------
 [  231.765388] ---------^_^ led_pdrv_remove--------------
 [  231.770956] ------------[ cut here ]------------
 [  231.775044] WARNING: CPU: 0 PID: 150 at drivers/base/core.c:1103 device_release+0x94/0x98
 [  231.783289] Device 'mp157_led' does not have a release() function, it is broken and must be fixed. See Documentation/kobject.txt.
 [  231.795001] Modules linked in: led_pdev(OE-) led_pdrv(OE)
 [  231.800307] CPU: 0 PID: 150 Comm: rmmod Tainted: G           OE     5.4.31 #2
 [  231.807391] Hardware name: STM32 (Device Tree Support)
 [  231.812563] [<c01124dc>] (unwind_backtrace) from [<c010d784>] (show_stack+0x10/0x14)
 [  231.820285] [<c010d784>] (show_stack) from [<c0b0aa54>] (dump_stack+0xb0/0xc4)
 [  231.827512] [<c0b0aa54>] (dump_stack) from [<c01259d4>] (__warn+0xd0/0xf8)
 [  231.834385] [<c01259d4>] (__warn) from [<c0125db0>] (warn_slowpath_fmt+0x98/0xc4)
 [  231.841873] [<c0125db0>] (warn_slowpath_fmt) from [<c066edf4>] (device_release+0x94/0x98)
 [  231.850052] [<c066edf4>] (device_release) from [<c0b0f72c>] (kobject_put+0xb8/0x214)
 [  231.857798] [<c0b0f72c>] (kobject_put) from [<c01bcc5c>] (sys_delete_module+0x134/0x228)
 [  231.865889] [<c01bcc5c>] (sys_delete_module) from [<c0101000>] (ret_fast_syscall+0x0/0x54)
 [  231.874144] Exception stack(0xd189ffa8 to 0xd189fff0)
 [  231.879197] ffa0:                   000307e4 5f64656c be8f5b88 00000880 00000000 be8f5e18
 [  231.887380] ffc0: 000307e4 5f64656c 76656470 00000081 00000000 00000000 b6f46000 00000000
 [  231.895554] ffe0: be8f5b80 be8f5b70 000306b4 b6e7b020
 [  231.900904] ---[ end trace a388f547fbb5594d ]---

 //上面错误的解决方法如下：
 struct platform_device  led_pdev = {
     .name   =  "fsmp1_led",
     .id     =   -1,
     .num_resources  =   ARRAY_SIZE(led_resource),
     .resource = led_resource,
     .dev = {
         .release    =   led_plat_release,
     },
 };

 //实现release函数
 void  led_plat_release(struct device *dev)
 {
     printk("--------^_^ %s---------\n",__FUNCTION__);
 }

 // 必须把 platform_device.dev.release = led_plat_release; 填上，否则在 rmmod led_pdev.ko 时出现 Device ... does not have a release() function 的警告。

 //再次编译，卸载
 [root@fsmp1a drv_modules]# rmmod led_pdev.ko
 [  456.939912] ----------^_^ led_pdev_exit--------------
 [  456.943641] ---------^_^ led_pdrv_remove--------------
 [  456.949120] --------^_^ led_plat_release---------
 [root@fsmp1a drv_modules]# rmmod led_pdrv.ko
 [  476.684906] ---------^_^ led_pdrv_exit--------------

1.3.2 获取平台资源，实现`probe

c 复制代码
//获取资源
 struct resource *platform_get_resource(struct platform_device *dev,
                        unsigned int type, unsigned int num)
 //参数1 ---- pdev对象指针
 //参数2 ---- 资源的类型
 //参数3 ---- 同类型资源的编号，此编号从0开始
 //返回值 ----成功：资源指针，失败：NULL

 例如：
     //获取平台资源
     res1 = platform_get_resource(pdev, IORESOURCE_MEM,0);  //同类型资源编号从0开始
     printk("res1->start = %x\n",res1->start);
     res2 = platform_get_resource(pdev, IORESOURCE_MEM,1);  //同类型资源编号从0开始
     printk("res2->start = %x\n",res2->start);

     res3 = platform_get_resource(pdev, IORESOURCE_IRQ,0);  //获取第一个中断资源
     printk("res3->start = %d,res3->end = %d\n",res3->start,res3->end);

     irqno = platform_get_irq(pdev, 0);  //第二种获取中断资源方式
     printk("irqno = %d\n",irqno);

资源申请与释放的"防泄漏"写法：

  • 首选 devm_ managed API ：
    devm_kzalloc()、devm_ioremap_resource()、devm_request_irq() 等，自动伴随 probe 成功与否进行清理。
  • 非 devm 风格需在 remove() 中对称释放：iounmap()、misc_deregister()、kfree()。

中断资源的两种获取方式：

c 复制代码
int irq = platform_get_irq(pdev, 0);      // 推荐方式
struct resource *res = platform_get_resource(pdev, IORESOURCE_IRQ, 0);
  • 若设备树使用 interrupts = <GIC_SPI 120 IRQ_TYPE_LEVEL_HIGH>;，要确保驱动侧解码正确。

1.3.3 平台自定义数据 ----- 统一的 probe() 骨架（平台数据 + devicetree 通行）

c 复制代码
//参考代码:led_plat_v2
 1》定义平台数据类型  ----//头文件中定义
     struct led_platdata{
         char * name;             // 设备节点名称
         int  minor;              // 次设备号
         int  mreg_clear;         // 0x3f
         int  mreg_data;          // 0x15
         int  dreg;               // 0x7
         int shift;               // 5
     };
 2》在 pdev中封装自定义数据
     //实例化平台自定义数据
     struct led_platdata  led_pdata = {
         .name   =  "led2",           // 设备节点名称
         .minor  =   7,           	  // 次设备号
         .mreg_clear =   0x3f,        // 0x3f
         .mreg_data  =   0x15,        // 0x15
         .dreg       =   0x7,         // 0x7
         .shift      =   5,           // 5
     };


     // 1，实例化pdev对象
    struct platform_device  led_pdev = {
         .name   =   "mp157_led",
         .id     =   -1,
         .resource   =   led_pdev_res,
         .num_resources  =   ARRAY_SIZE(led_pdev_res),
         .dev = {
             .release    =   led_plat_release,
             .platform_data  =   &led_pdata,
         },
     };

 3》在 pdrv 的 probe 中获取平台自定义数据
     //获取平台自定义数据
     led_dev->pd = pdev->dev.platform_data;

 4》在 pdrv 中自定义数据实现设备操作接口函数
     int led_drv_open(struct inode *inode, struct file *filp)
     {
         printk("---------^_^ %s--------------\n",__FUNCTION__);
         //将gpioz_5,gpioz_6,gpioz_7设置为输出模式
         led_dev->gpioz->MODER &= ~(led_dev->pd->mreg_clear << (led_dev->pd->shift*2));
         led_dev->gpioz->MODER |= led_dev->pd->mreg_data << (led_dev->pd->shift*2);
         return 0;
     }

 //在开发板测试：
 [root@fsmp1a drv_modules]# insmod led_pdev.ko
 [ 1770.763541] ----------^_^ led_pdev_init--------------
 [root@fsmp1a drv_modules]# insmod led_pdrv.ko
 [ 1774.939745] ---------^_^ led_pdrv_init--------------
 [ 1774.943597] ---------^_^ led_pdrv_probe--------------
 [ 1774.948720] res1->start = 54004000
 [ 1774.951689] res2->start = 50002000
 [ 1774.955082] res3->start = 120,res3->end = 120
 [ 1774.959507] irqno = 120
 [root@fsmp1a drv_modules]# ./test_led
 [ 1777.912844] ---------^_^ led_drv_open--------------
 [ 1777.916294] ---------^_^ led_drv_ioctl--------------
 [ 1778.921567] ---------^_^ led_drv_ioctl--------------
 [ 1779.925201] ---------^_^ led_drv_ioctl--------------
 [ 1780.928879] ---------^_^ led_drv_ioctl--------------
 [ 1781.932475] ---------^_^ led_drv_ioctl--------------
 [ 1782.936110] ---------^_^ led_drv_ioctl--------------
 [ 1783.939793] ---------^_^ led_drv_ioctl--------------
 [ 1784.943418] ---------^_^ led_drv_ioctl--------------
 [ 1785.656495] ---------^_^ led_drv_close--------------

2. 设备树 ----- 设备树详解与驱动对接

2.1 概念

在传统 Linux 内核中，ARM 架构的板极硬件细节过多地被硬编码在 arch/arm/plat-xxx 和arch/arm/mach-xxx，比如板上的 platform 设备、resource、i2c_board_info、spi_board_info 以及各种硬件的 platform_data，这些板级细节代码对内核来讲只不过是垃圾代码。而采用 Device Tree 后，许多硬件的细节可以直接透过它传递给 Linux，而不再需要在 kernel 中进行大量的冗余编码。导致 ARM 的 merge 工作量较大。

bash 复制代码
之后经过linux团队一些讨论，对 ARM 平台的相关 code 做出如下相关规范调整，这个也正是引入DTS 的原因。
1、ARM 的核心代码仍然保存在 arch/arm 目录下
2、ARM SoC core architecture code 保存在 arch/arm 目录下
3、ARM SOC 的周边外设模块的驱动保存在 drivers 目录下
4、ARM SOC 的特定代码在 arch/arm/mach-xxx 目录下
5、ARM SOC board specific 的代码被移除，由 DeviceTree 机制来负责传递硬件拓扑和硬件资源信息。

本质上，Device Tree 改变了原来用 code 方式将硬件配置信息嵌入到内核代码的方法，改用 bootloader 传递一个 DB 的形式。
对于嵌入式系统，在系统启动阶段，bootloader 会加载内核并将控制权转交给内核。

在 devie tree 中，可描述的信息包括：
    1、CPU 的数量和类别
    2、内存基地址和大小
    3、总线和桥
    4、外设连接
    5、中断控制器和中断的使用情况
    6、GPIO 控制器和 GPIO 使用情况
    7、clock 控制器和 clock 使用情况

设备树基本就是一棵电路板上的 CPU、总线、设备组成的树，Bootloader 会将这棵树传递给内核，然后内核来识别这棵树，并根据它展开出 Linux 内核中的 platform_device、i2c_client、spi_device 等设备，而这些设备用到的内存、IRQ 等资源，也被传递给内核，内核会将这些资源绑定给展开的相应设备。

Linux 内核从 3.x 开始引入设备树的概念，用于实现驱动代码与设备信息相分离。在设备树出现以前，所有关于设备的具体信息都要写在驱动里，一旦外围设备变化，驱动代码就要重写。引入了设备树之后，驱动代码只负责处理驱动的逻辑，而关于设备的具体信息存放到设备树文件中，这样，如果只是硬件接口信息的变化而没有驱动逻辑的变化，驱动开发者只需要修改设备树文件信息，不需要改写驱动代码。

比如在 ARM Linux 内，一个.dts(devicetree source) 文件对应一个 ARM 的 machine，一般放置在内核的 "arch/arm/boot/dts/" 目录内，比如 stmp1a-dk1 参考板的板级设备树文件就是 "arch/arm/boot/dts/ stm32mp157a-dk1.dts" 。这个文件可以通过 make dtbs 命令编译成二进制的 .dtb 文件供内核驱动使用。

2.2 设备树语法

2.2.1 几个相关的文件

// 在linux内核中，设备树文件一般存放在：arch/arm/boot/dts/

1》设备树源文件
dts：设备树源文件----硬件的相应信息都会写在.dts 为后缀的文件中，每一款硬件可以单独写一份例如 stm32mp157a-dk1.dts，一般在 Linux 源码中存在大量的 dts 文件，对于 arm 架构可以在 arch/arm/boot/dts 找到相应的 dts，一个 dts 文件对应一个 ARM 的 machie。

2》设备树头文件
dtsi：设备树头文件---值得一提的是，对于一些相同的 dts 配置可以抽象到 dtsi 文件中，然后类似于 C 语言的方式可以 include 到 dts 文件中，对于同一个节点的设置情况，dts 中的配置会覆盖 dtsi 中的配置。

3》设备树编译工具
dtc：是编译dts的工具，可以在 Ubuntu 系统上通过指令 apt-get install device-tree-compiler 安装 dtc 工具，不过在内核源码 scripts/dtc 路径下已经包含了 dtc 工具；

4》设备树编译生成的文件
dtb(Device Tree Blob) ：设备树源文件编译后生成的文件 ----- dts 经过 dtc 编译之后会得到 dtb 文件，dtb 通过 Bootloader 引导程序加载到内核。所以 Bootloader 需要支持设备树才行；Kernel 也需要加入设备树的支持；

从 dts/dtsi 到 platform_device：

  1. make dtbs → .dtb
  2. Bootloader 传递 dtb 给内核
  3. 内核解析生成 struct device_node 树
  4. of_platform_populate() 将符合 simple-bus 的节点转换为 platform_device
  5. platform_match() 根据 compatible 等完成绑定，回调 probe()

设备树的结构：

c 复制代码
  /dts-v1/;
  / {
    node1 {
        a-string-property = "A string";
        a-string-list-property = "first string", "second string";
        // hex is implied in byte arrays. no '0x' prefix is required
        a-byte-data-property = [01 23 34 56];
        child-node1 {
        	first-child-property;
         	second-child-property = <1>;
             a-string-property = "Hello, world";
     	};
         child-node2 {
         };
 	};
     node2 {
            an-empty-property;
            a-cell-property = <1 2 3 4>; /* each number (cell) is a uint32 */
                child-node1 {
                };
        };
    };

device tree 的基本单元是 node。这些 node 被组织成树状结构，除了 root node，每个node 都只有一个 parent。一个 device tree 文件中只能有一个 root node。每个 node 中包含了若干的 property/value 来描述该 node 的一些特性。每个 node 用节点名字（node name）标识，节点名字的格式是 node-name@unit-address。如果该 node 没有 reg 属性（后面会描述这个property），那么该节点名字中必须不能包括 @ 和 unit-address。unit-address 的具体格式是和设备挂在那个 bus 上相关。例如对于 cpu，其 unit-address 就是从 0 开始编址，以此加一。而具体的设备，例如以太网控制器，其 unit-address 就是寄存器地址。root node 的 node name 是确定的，必须是"/"。

bash 复制代码
也就是说设备树源文件的结构为:
	1 个 root 节点"/";
    root 节点下面含一系列子节点，"node1" and "node2"
    节点 node1 和下又含有一系列子节点，"child-node1" and "child-node2"
    各个节点都有一系列属性
        这些属性可能为空，如 an-empty-property
        可能为字符串，如 a-string-property
		可能为字符串树组，如 a-string-list-property
		可能为 Cells（由 u32 整数组成），如 second-child-property

常用设备树属性操作函数（驱动端）：

函数 用途 示例
of_get_property() 直接拿属性原始指针 of_get_property(np, "string-array", &len)
of_property_read_u32() 读取单个 u32 GPIO 模式掩码
of_property_read_string() 读取字符串 设备名、GPIO 标签
of_property_read_u32_index() 获取数组中第 index 个元素 reg 多段地址
of_property_for_each_string() 遍历字符串数组 多串口别名
of_property_for_each_u32() 遍历 u32 PWM 引脚列表
of_get_named_gpio() / of_irq_get() GPIO/IRQ 专用 需要 gpio/interrupts 标准属性

建议封装成 led_parse_dt() 专门解析结构体，便于维护。

2.2.2 设备树文件编译和反编译

在一个 dts 文件中个，经常会包含许多 dtsi 文件，有时候 dtsi 会嵌套很深，此时不利于我们对设备树文件的阅读和理解，这是可以将编译好的 dtb 文件，反编译为一个完整的 dts 文件，便于阅读和理解：

编译：

c 复制代码
./scripts/dtc/dtc -I dts -O dtb -o tmp.dtb  arch/arm/boot/dts/xxx.dts     //将xxx.dts  编译为 tmp.dtb

反编译：

c 复制代码
./scripts/dtc/dtc -I dtb -O dts -o tmp.dts  arch/arm/boot/dts/xxx.dtb 	 //将xxx.dtb  编译为 tmp.dts
bash 复制代码
//如果要自己向设备树文件中添加结点：
	1，参考内核提供的文档：Documentation/devicetree/bindings/
	2, 参考同类型的单板的设备树文件
	3，网上搜索
	4，最后，可以通过研究内核驱动，驱动需要什么数据，就添加对应数据节点

2.2.3 设备树基础语法

1》设备树节点语法：

c 复制代码
一个 node 被定义成如下格式：
    [label:] node-name[@unit-address] {
        [properties definitions]
        [child nodes]
    }

"[]"表示 option可选，因此可以定义一个只有 node name 的空节点，label 方便在 dts 文件中引用

一个结点由属性和子结点组成，对于属性来说，它的值可以是：
	text string（以 null 结束），以双引号括起来，
		如：string-property = "a string"；

	cells 是 32 位无符号整形数，以尖括号括起来
		如：cell-property = <0xbeef 123 0xabcd  1234>；

	binary data 以方括号括起来
		如：binary-property = [0x01 0x23 0x45 0x67]；

	不同类型数据可以在同一个属性中存在，以逗号分格，
		如：mixed-property = "a string", [0x01 0x23 0x45 0x67]，<0x12345678>；
	多个字符串组成的列表也使用逗号分格，
		如：string-list = "red fish","blue fish";

2》设备树节点中的特殊属性

c 复制代码
/ {
    model = "HQYJ FS-MP1A Discovery Board";
    compatible = "st,stm32mp157a-dk1", "st,stm32mp157", "hqyj,fsmp1a";
    aliases {
        ethernet0 = &ethernet0;
        serial0 = &uart4;
        serial5 = &usart3;
    };
    chosen {
    	stdout-path = "serial0:115200n8";
    };
    ... ...
};
model 属性值是，它指定制造商的设备型号。推荐的格式是："manufacturer，model"，其中 manufacturer 是一个字符串描述制造商的名称，而型号指定型号。

compatible 属性值是,指定了系统的名称，是一个字符串列表，它包含了一个"<制造商>,<型号>"形式的字符串。重要的是要指定一个确切的设备，并且包括制造商的名字，以避免命名空间冲突。

chosen 节点不代表一个真正的设备，但功能与在固件和操作系统间传递数据的地点一样，如根参数，取代以前 bootloader 的启动参数，控制台的输入输出参数等。

port {
    #address-cells = <1>;	//表示子节点中reg属性中，使用几个u32整数来描述地址
    #size-cells = <0>;		//表示子节点中reg属性中，使用几个u32整数来描述空间大小
    ltdc_ep0_out: endpoint@0 {
        reg = <0>;
        remote-endpoint = <&sii9022_in>;
    };
};
例如：
cpus {
    #address-cells = <1>;   //子节点中地址用一个u32表示
    #size-cells = <0>;     //表示子节点中用几个u32表示内存大小
    cpu0: cpu@0 {
        compatible = "arm,cortex-a7";
        device_type = "cpu";
        reg = <0>;			//0代表cpu的地址(编号),没有大小
        clocks = <&rcc CK_MPU>;
        clock-names = "cpu";
        operating-points-v2 = <&cpu0_opp_table>;
        nvmem-cells = <&part_number_otp>;
        nvmem-cell-names = "part_number";
        };
 }

/ {
    #address-cells = <1>;	 //子节点中地址用一个u32表示
    #size-cells = <1>;		//子节点中大小用一个u32表示
    ...
    timers2: timer@40000000 {
    	compatible = "st,stm32-timers";
    	reg = <0x40000000 0x400>;     //0x40000000表示地址，0x400表达大小
    };
}

3》状态

bash 复制代码
device tree 中的 status 标识了设备的状态，使用 status 可以去禁止设备或者启用设备，看下设备树规范中的 status 可选值。

值 				描述
"okay" 			表示设备正在运行
"disabled" 		表示该设备目前尚未运行，但将来可能会运行
"fail" 			表示设备无法运行。在设备中检测到严重错误，确实如此没有修理就不可能投入运营
"fail-sss" 		表示设备无法运行。在设备中检测到严重错误，它是没有修理就不可能投入运营。值的 sss 部分特定于设备并指示检测到的错误情况。

4》引用节点的方式

第一种：phandle : //节点中的phandle属性，它的取值必须唯一

c 复制代码
pic@10000000{				//中断控制器结点
	phandle = <1>;
	interrupt-controller;
}
device-node{
	interrupt-parent = <1>;   //通过节点的phandle属性引用节点，表示该设备的中断控制器为 pic
};

第二种：别名/标签

c 复制代码
PIC:pic@10000000{				//中断控制器结点
	interrupt-controller;
}
device-node{
	interrupt-parent = <&PIC>;   //通过标签引用节点，表示该设备的中断控制器为 pic，使用标签引用本质上也是使用phandle来引用，在编译dts为dtb时，编译器dtc会在dtb中插入phandle属性
};

2.3 设备树中的节点如何在驱动中被使用

2.3.1 设备树的转换过程

1》第一步

*.dts ----- 编译 ： *.dtb文件 ----- 内核：将dtb中每一个节点转换为: struct device_node 结构体形式， 设备树就被转换为一个关于 device_node 的一棵树
device_node 这棵树的根节点: of_root

2》第二步：

bash 复制代码
内核代码在使用设备树中的节点时，会将device_node转换为platform_device

在设备树中有些节点可以转换为platform_device，有些节点不能转换为platform_device

//根节点下含有compatible属性的子节点
	compatible属性含有特殊的值:" simple-bus", "simple-mfd","isa","arm,amba-bus"之一
	这些节点可以转换为platform_device

	i2c的子节点，spi的子节点等
//如何转换
	device_node中的reg属性会转化为platform_device中的内存资源
	device_node中的interrupts属性会转化为platform_device中的中断资源
	其他属性需要通过内核中的函数从device_node中获取
		struct platform_device
					|
			struct device	dev;
						|
				struct device_node	*of_node;   ---通过该指针可以获取属性中的值

//pdrv如何和设备树节点匹配

在pdrv中有多个匹配的接口，内核会根据顺序依次去匹配
static int platform_match(struct device *dev, struct device_driver *drv)

	1，比较pdev->driver_override 和 drv->name
		return !strcmp(pdev->driver_override, drv->name);

	2，比较 dev->of_node节点中的compatible属性值和 drv->of_match_table   //设备树节点compatible属性值和of_match_table匹配
	if (of_driver_match_device(dev, drv))

	3, 比较pdev->name 和 pdrv->id_table         //pdev的name和id_table匹配
		return platform_match_id(pdrv->id_table, pdev) != NULL;
	4，比较pdev->name 和 pdrv->drv.name		//pdev的name 和 pdrv父类drv中的name匹配
	return (strcmp(pdev->name, drv->name) == 0);
}

2.3.2 在驱动中如何使用设备树节点

c 复制代码
dtb  ---->  device_node ---> platform_device

设备树结点操作函数：
操作设备树的函数在下面这些头文件中有声明
peter@ubuntu:~/fs-mp157/linux/linux-stm32mp-5.4.31-r0/linux-5.4.31/include/linux$ ls of*
of_address.h  of_device.h  of_fdt.h   of_graph.h  of_iommu.h  of_mdio.h  of_pci.h  of_platform.h
of_clk.h      of_dma.h     of_gpio.h  of.h        of_irq.h    of_net.h   of_pdt.h  of_reserved_mem.h

of.h  ----- 操作设备树的常用函数
of_address.h ----- 地址相关的函数，比如：获取 reg 属性中的地址，size 值
of_gpio.h  ---- GPIO相关的操作函数
of_platform.h  --- 将 device_node 转换 platform_device 时用到的函数
例如：
struct platform_device *of_device_alloc(struct device_node *np,const char *bus_id,struct device *parent);
struct platform_device *of_find_device_by_node(struct device_node *np);

1》找结点

c 复制代码
//根据路径找结点，比如： "/"根节点， "/memory" -- 对应的是memory节点
static inline struct device_node *of_find_node_by_path(const char *path)

//根据名称找结点，节点中要定义name属性
struct device_node *of_find_node_by_name(struct device_node *from,const char *name);

//根据节点类型找结点,节点中定义了device_type属性
struct device_node *of_find_node_by_type(struct device_node *from,	const char *type);

//根据compatible属性找
struct device_node *of_find_compatible_node(struct device_node *from,const char *type, char *compat);

//根据节点中的phandle属性找
struct device_node *of_find_node_by_phandle(phandle handle);

2》找结点中的属性

  1. 获取属性的结构体指针
c 复制代码
struct property *of_find_property(const struct device_node *np, const char *name, int *lenp);
//返回属性结构体指针：struct property *
  1. 获取属性的值
c 复制代码
static  void *of_get_property(const struct device_node *node,const char *name,	int *lenp)
//返回属性值
  1. 获取属性值的元素个数
c 复制代码
int of_property_count_elems_of_size(const struct device_node *np,const char *propname, int elem_size);
//根据名字找到节点的属性，确定属性的值有多少个元素
在设备树中，节点应该是：
xxx_node{
	xxx_pp_name = <0x54004000 0x400>  <0x5000C000 0x400>;
};
of_property_count_elems_of_size(np,"xxx_pp_name",8);   //返回的个数为：2
of_property_count_elems_of_size(np,"xxx_pp_name",4);   //返回的个数为：4
  1. 读取属性的整型值u32/u64
c 复制代码
int of_property_read_u32(const struct device_node *np, const char *propname,u32 *out_value)
int of_property_read_u64(const struct device_node *np,const char *propname, u64 *out_value);
例如：
xxx_node{
	name1 = <0x54004000>;
	name2 = <0x54004000 0x00004000>;
};
of_property_read_u32(np,"name1",&val) , val1的值为：0x54004000
of_property_read_u64(np,"name2",&val2), val2的值为：0x00004000 54004000
  1. 获取某个u32的值
c 复制代码
int of_property_read_u32_index(const struct device_node *np,char *propname, u32 index, u32 *out_value);
int of_property_read_u64_index(const struct device_node *np,char *propname, u32 index, u64 *out_value);
例如：
xxx_node{
	name = <0x54004000 0x5400c000>;
};
of_property_read_u32_index(np,"name",1,&val);   val值为：0x5400c000
  1. 读取数组的值
c 复制代码
int of_property_read_variable_u8_array(const struct device_node *np,
				char *propname, u8 *out_values,size_t sz_min, size_t sz_max);
int of_property_read_variable_u16_array(const struct device_node *np,
				const char *propname, u16 *out_values,size_t sz_min, size_t sz_max);
int of_property_read_variable_u32_array(const struct device_node *np,
				const char *propname,u32 *out_values,size_t sz_min,size_t sz_max);
int of_property_read_variable_u64_array(const struct device_node *np,
				const char *propname,u64 *out_values,size_t sz_min,size_t sz_max);

例如：
	xxx_node{
		name = <0x54004000 0x5400c000>;
	};

char val[10];
of_property_read_variable_u8_array(np,"name",val,1,10);
val中的值为：{0x00,0x40,0x00,0x54,0x00,0xc0,0x00,0x54}

of_property_read_variable_u16_array(np,"name",val,1,10);
val中的值为：{0x4000,0x5400,0xc000,0x5400};
  1. 读字符串
c 复制代码
int of_property_read_string(const struct device_node *np,char *propname,const char **out_string);
  1. 获取字符串数组
c 复制代码
#define of_property_for_each_string(np, propname, prop, s)	\
    for (prop = of_find_property(np, propname, NULL),	\
        s = of_prop_next_string(prop, NULL);		\
        s;						\
        s = of_prop_next_string(prop, s))

例如：
of_property_for_each_string(np, "string_array", prop, str)    //循环获取属性的多个字符串值
		printk("str = %s\n",str);
  1. 获取32位整形数组
c 复制代码
#define of_property_for_each_u32(np, propname, prop, p, u)	\
    for (prop = of_find_property(np, propname, NULL),	\
        p = of_prop_next_u32(prop, NULL, &u);		\
        p;						\
        p = of_prop_next_u32(prop, p, &u))

例如：
of_property_for_each_u32(np, "ages", prop, p, val)  //循环获取32位整数数组的元素
        printk("val = %d\n",val);

例如：在设备树文件中创建一个节点，如下：

1》在设备树文件 arch/arm/boot/dts/stm32mp157a-fsmp1a.dts 添加节点

c 复制代码
/{
	farsight:stm32mp157_test_dev@54004000{
        compatible = "stm32mp157,test_dev";
        reg = <0x54004000 0x400 0x5400c000 0x1000>;
        string_array = "jack","rose";
        ages = <23 21>;
        bin = [080b0507];
        hello;
        sun{
            sun_name = "robin";
            age = <12>;
        };
    };
};

&farsight{
    ages = <32 27>;
};

2》编译设备树文件，并更新

bash 复制代码
make ARCH=arm -j4  stm32mp157a-fsmp1a.dtb LOADADDR=0xC2000040
cp   arch/arm/boot/dts/stm32mp157a-fsmp1a.dtb /tftpboot/

3》编写驱动代码 ----- 实现内核中的 pdrv 模块

c 复制代码
int test_devtree_pdrv_probe(struct platform_device * pdev)
{
	struct resource *res1,*res2;
	const struct device_node *np = pdev->dev.of_node;
	int len,*p,val,age;
	char *str,*name;
	struct property *prop;
	u8 b[4];
	struct device_node * sub_node;
	printk("---------^_^ %s--------------\n",__FUNCTION__);

    //获取平台资源
	res1  = platform_get_resource(pdev, IORESOURCE_MEM, 0);
	res2 = platform_get_resource(pdev, IORESOURCE_MEM, 1);
	printk("res1->start = %x\n",res1->start);
	printk("res2->start = %x\n",res2->start);

	//获取设备数节点中的自定义属性
	str = (char*)of_get_property(np, "string_array", &len);     //获取属性的一个字符串值
	printk("str = %s,len = %d\n",str,len);

	//prop_str = of_find_property(np, "string_array", &len);
	of_property_for_each_string(np, "string_array", prop, str)    //循环获取属性的多个字符串值
		printk("str = %s\n",str);

	of_property_for_each_u32(np, "ages", prop, p, val)  //循环获取32位整数数组的元素
		printk("val = %d\n",val);

	of_property_read_u8_array(np, "bin", b, 4);
	printk("bin = %x %x %x %x\n",b[0],b[1],b[2],b[3]);

	//获取子节点
	sub_node = of_find_node_by_name(np, "sun");
	if(sub_node){
		of_property_read_string(sub_node, "sun_name", (const char * *)&name);
		of_property_read_u32(sub_node, "age", (u32 *)&age);
		printk("name = %s,age = %d\n",name,age);
	}

	return 0;
}

3. 使用设备树实现led驱动

3.1 在设备树文件中添加led的信息

c 复制代码
在设备树文件 arch/arm/boot/dts/stm32mp157a-fsmp1a.dts 中添加结点：

led_test1@0x54004000{
        compatible = "stm32mp157,led_test1";
        reg = <0x54004000 0x400>;
        dev-name = "led02";               //设备结点名称
        mode_clear =   <0x3f>;    		  //0x3f
        mode_data  =   <0x15>;   		  //0x15
        shift      =   <5>;      		  //5
        odr        =   <0x7>;             //0x7
        minor      =   <8>;
};

//编译，并更新设备树文件
make ARCH=arm -j4  stm32mp157a-fsmp1a.dtb LOADADDR=0xC2000040
cp arch/arm/boot/dts/stm32mp157a-fsmp1a.dtb /tftpboot/

3.2 编写平台总线的pdrv层代码

1》创建匹配 table

c 复制代码
const struct of_device_id	led_of_match_table[] = {
    {.compatible = "stm32mp157,led_test1"},
};


//1,实例化pdrv对象
struct platform_driver  led_pdrv = {
    .probe 	 	=  led_pdrv_probe,
    .remove		=  led_pdrv_remove,
    .driver 	=	{
        .name 	=	"stm32mp157_led",    //必须要赋值：ls /sys/bus/platform/drivers/stm32mp157_led/
        .of_match_table = led_of_match_table,
    },
};

2》在 probe 中获取设备树结点属性信息

c 复制代码
int led_pdrv_probe(struct platform_device *pdev)
{
    int ret;

    struct resource *res1;
    char *name;
    int minor;
    printk("-----------^_^ %s-------------\n",__FUNCTION__);
    //1，申请全局设备对象空间
    led_dev = kzalloc(sizeof(*led_dev), GFP_KERNEL);
    if(!led_dev){
        printk("kzalloc error");
        return -ENOMEM;
    }

    //获取device_node结点
    led_dev->np = pdev->dev.of_node;
    of_property_read_u32(led_dev->np, "mode_data", &led_dev->mode_data);
    of_property_read_u32(led_dev->np, "mode_clear", &led_dev->mode_clear);
    of_property_read_u32(led_dev->np, "odr", &led_dev->odr);
    of_property_read_u32(led_dev->np, "shift", &led_dev->shift);

    of_property_read_string(led_dev->np, "dev-name", (const char * *) &name);
    of_property_read_u32(led_dev->np, "minor", &minor);
    //2,初始化杂项设备对象
    led_dev->misc.fops  =  &led_fops;  //设备操作对象地址
    led_dev->misc.minor = minor;          //次设备号
    led_dev->misc.name = name;    //设备结点名称

    //3,注册杂项设备对象
    ret = misc_register(&led_dev->misc);
    if(ret < 0){
        printk("misc_register error\n");
        goto err_kfree;
    }

    //获取平台资源
    res1 = platform_get_resource(pdev, IORESOURCE_MEM, 0); //资源编号从0开始，表示同类型资源编号
    if(!res1){
        printk("platform_get_resource error\n");
        goto err_misc_deregister;
    }
    printk("res1->start = %x\n",res1->start);


    //4,硬件初始化
    led_dev->gpioz = ioremap(res1->start,res1->end-res1->start+1);
    if(!led_dev->gpioz){
            printk("ioremap error\n");
            ret = PTR_ERR(led_dev->gpioz);
            goto err_misc_deregister;
        }

    return 0;
err_misc_deregister:
    misc_deregister(&led_dev->misc);
err_kfree:
    kfree(led_dev);
    return ret;
}

3》在接口中使用获取的属性信息

c 复制代码
int led_drv_open(struct inode *inode, struct file *filp)
{
    printk("-----------^_^ %s-------------\n",__FUNCTION__);
    //将gpio设置为输出模式
    led_dev->gpioz->MODER &=  ~(led_dev->mode_clear << led_dev->shift *2);
    led_dev->gpioz->MODER |= led_dev->mode_data << led_dev->shift *2;

    return 0;
}
ssize_t led_drv_write(struct file *filp, const char __user *buf, size_t size, loff_t *flags)
{
    int ret;
    int value;
    printk("-----------^_^ %s-------------\n",__FUNCTION__);
    //将应用数据转为内核数据
    ret = copy_from_user(&value, buf, size);
    if(ret > 0){
        printk("copy_from_user error\n");
        return -EINVAL;
    }

    //判断应用传递的数据 1---开灯，0 --- 关灯
    if(value){
        //开灯
        led_dev->gpioz->ODR |= led_dev->odr << led_dev->shift;
    }else{
        //关灯
        led_dev->gpioz->ODR &= ~(led_dev->odr  << led_dev->shift);
    }

    return size;
}

一些常见问题的排查：

现象 排查步骤 可能原因
insmod led_pdrv.ko 无 probe 日志 dmesg 中无 matched 信息，检查 /sys/bus/platform/devices/ compatible 不匹配、DTS 未编译入内核
platform_get_resource() 返回 NULL cat /proc/device-tree/.../reg 查看 reg 写错或 index 超界
ioremap 后访问异常 确认地址是否需要 MMU 映射 写错物理地址、未启用 RCC 时钟
misc_register 失败 返回 -EBUSY 次设备号重复或设备名与现有冲突
copy_from_user 失败 检查 size、用户态传参 用户传入字节数不等于 sizeof(int)
rmmod 时 warn 检查 release() 是否实现 .dev.release 未填、devm 资源处理不当

设备树与平台驱动对照速查：

DTS 属性 驱动变量 获取 API 说明
compatible = "stm32mp157,led_test1"; led_of_match_table 自动匹配 字符串需在 Documentation/devicetree/bindings/ 注册
reg = <0x54004000 0x400>; struct resource platform_get_resource() 内核自动转换为 MEM 资源
clocks = <&rcc GPIOZ>; struct clk * devm_clk_get() 要在 binding 文档中声明
st,shift = <5>; priv->shift of_property_read_u32() 自定义属性需有厂商前缀
status = "okay"; - - 非 "okay" 节点不会生成 pdev

文档与工具参考：

Documentation/driver-api/platform.rst
Documentation/devicetree/bindings/gpio/
tools/dtc/：dtc -I dts -O dtb ... / dtc -I dtb -O dts ...
cat /sys/kernel/debug/gpio：查看 GPIO 状态
devmem2：快速验证寄存器读写
CONFIG_DEBUG_FS + /sys/kernel/debug/pinctrl：查看 pinmux

综上：

  1. 平台驱动三要素 ：platform_device（硬件数据）、platform_driver（通用操作）、platform_bus（配对）。
  2. 设备树将硬件信息外置化 ，通过 compatible 和标准属性将数据对接到驱动。
  3. 资源管理首选 devm 系列 ，release() 、remove() 对称，避免内存 / IO 泄漏。
  4. 硬件初始化不可忽略时钟/复位/引脚复用，否则写寄存器无效。
  5. 善用调试接口（debugfs、sysfs、dtc 反编译、dmesg）快速定位问题。

完善后的流程：DTS 描述 → 编译 dtb → 内核转换 platform_device → driver 匹配 probe → 解析属性 → 申请资源 → 硬件初始化 → 导出字符设备 → 用户态验证 → remove/释放资源。至此，平台总线 LED 驱动的链路才算完整闭环。

相关推荐
Yupureki2 小时前
《算法竞赛从入门到国奖》算法基础:入门篇-分治
c语言·开发语言·数据结构·c++·算法·贪心算法
济6172 小时前
linux--Cortex-A7架构-- Ubuntu20.04
linux·运维·架构
init_23612 小时前
【HCIE-08】NAT64
linux·服务器·网络
深信达沙箱2 小时前
如何选择源代码加密软件？应关注哪些核心技术要素
linux·服务器·网络·加密·软件·源代码·沙盒
alex18012 小时前
ubuntu查看目录文件夹大小
linux·运维·ubuntu
promising-w2 小时前
【stm32入门教程】TIM定时中断
stm32·单片机·嵌入式硬件
代码游侠2 小时前
嵌入式开发代码实践——串口通信（UART）开发
c语言·开发语言·笔记·单片机·嵌入式硬件·重构
游戏开发爱好者82 小时前
在 Linux 环境通过命令行上传 IPA 到 App Store，iOS自动化构建与发布
android·linux·ios·小程序·uni-app·自动化·iphone
周公挚友2 小时前
centos 7.9 nvm 安装nodejs
linux·运维·centos
热门推荐
01GitHub 镜像站点02OpenCode 入门教程：介绍 · 安装 · 配置第三方 API (如 Claude)03Claude Code Skills 实用使用手册04UV安装并设置国内源05在VSCode配置Java开发环境的保姆级教程（适配各类AI编程IDE）06BongoCat - 跨平台键盘猫动画工具07安娜的档案(Anna’s Archive) 镜像网站/国内最新可访问入口（持续更新）08AI 规范驱动开发“三剑客”深度对比：Spec-Kit、Kiro 与 OpenSpec 实战指南09Linux下V2Ray安装配置指南10Open Code教程（四）| 高级配置与集成
