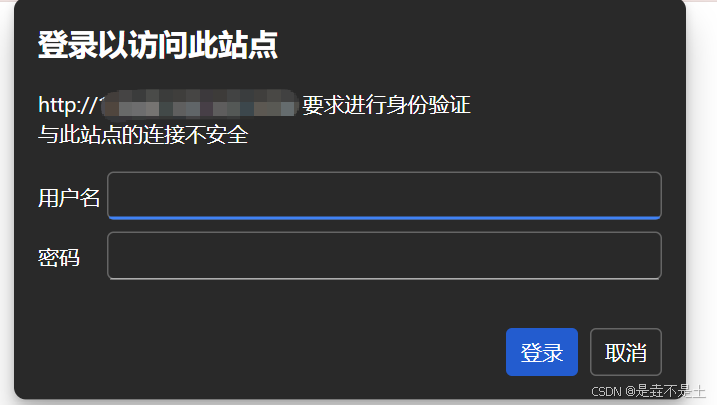

    • [四、生产环境增强：Jaeger UI 登陆认证](#四、生产环境增强：Jaeger UI 登陆认证)
      • [4.1 环境准备](#4.1 环境准备)
        • [4.1.1 Nginx 镜像拉取](#4.1.1 Nginx 镜像拉取)
        • [4.2.2 生成密码文件](#4.2.2 生成密码文件)
      • [4.2 调整 Docker Compose：新增 Nginx 服务](#4.2 调整 Docker Compose：新增 Nginx 服务)
      • [4.3 验证 Nginx 认证](#4.3 验证 Nginx 认证)
    • 五、方案总结与优化建议
      • [5.1 方案总结](#5.1 方案总结)
      • [5.2 优化建议](#5.2 优化建议)

OTel+Jaeger+ES：分布式链路追踪实战部署与优化

在微服务架构普及的今天，一次用户请求往往会跨越数十个服务节点，当系统出现延迟、报错等问题时，定位根因变得异常困难。分布式链路追踪作为可观测性三大支柱（日志、指标、链路）之一，能清晰还原请求的完整调用链路，是微服务排障、性能优化的核心工具。本文将从核心组件解析入手，结合全实操流程，讲实战如何基于 OpenTelemetry（简称 OTel）、Jaeger、Elasticsearch 搭建一套高可用的分布式链路追踪方案，并适配生产环境的安全需求。

一、核心组件解析：OTel、Jaeger、Elasticsearch

要搭建这套链路追踪方案，首先需要理解核心组件的定位和价值，这是方案设计的基础。

1.1 OpenTelemetry（OTel）：统一的可观测性采集层

在 OTel 出现之前，各厂商的链路采集工具（如 Jaeger Agent、Zipkin Collector）互不兼容，业务接入不同追踪系统需要重复开发适配代码，运维人员也需要维护多套采集体系，成本极高。

OTel 是 CNCF 孵化的开源项目，核心价值是标准化 和统一化，它定义了一套通用的可观测性数据模型（覆盖链路、指标、日志），并提供全生命周期的采集、处理、导出能力，核心组件分为三层：

  • 采集层（SDK/Agent）：
    • SDK：多语言原生开发包（Java/Python/Go 等），支持业务代码侵入式埋点，自定义链路标签、事件；
    • Agent：无侵入式采集代理（如 OTel Java Agent），通过字节码增强技术自动采集服务调用、数据库访问、HTTP 请求等链路数据，无需修改业务代码。
  • 处理层（Collector）：核心转发 / 处理组件，包含 Receiver（接收数据）、Processor（处理数据，如批量、过滤、采样）、Exporter（导出数据）三大模块，支持多协议接入（OTLP/HTTP/gRPC、Jaeger、Zipkin）和多后端导出，是链路数据流转的核心枢纽。
  • 协议层（OTLP）：OpenTelemetry Protocol 的缩写，是 OTel 定义的标准化数据传输协议，统一了链路 / 指标 / 日志的数据格式，解决了不同组件间的数据兼容问题。

简单来说，OTel 解决了 "采集层碎片化" 的问题，让业务无需关心后端存储 / 分析系统，只需接入 OTel 就能完成链路数据的标准化采集、处理和转发，实现 "一次接入，多端适配"。

1.2 Jaeger：链路追踪可视化与分析

Jaeger 是 CNCF 毕业的开源链路追踪工具，由 Uber 开源并捐赠，核心定位是链路数据的接收、存储、查询和可视化，核心模块包括：

  • Jaeger Agent：轻量级网络代理，部署在每台宿主机上，接收本地服务上报的链路数据，批量转发给 Collector（减少网络请求数）；
  • Jaeger Collector：接收 Agent/OTel Collector 转发的链路数据，完成数据验证、清洗、索引构建后写入存储后端；
  • Jaeger Query：查询服务，接收前端 UI 的查询请求，从存储后端检索链路数据并返回；
  • Jaeger UI：可视化界面，提供链路检索（按服务名、操作名、时间范围、Trace ID 等）、链路拓扑、耗时分析、异常定位等能力，是排查微服务调用问题的 "可视化窗口"；
  • Storage：存储层，支持 Cassandra、Elasticsearch、Kafka 等后端，可根据场景灵活选择。

本文选择 Elasticsearch 作为存储后端，兼顾查询性能、数据持久化和索引生命周期管理能力，适配生产环境的存储需求。

1.3 Elasticsearch：链路数据的后端存储

链路追踪数据具有 "写多读少、时序性强、需快速检索、数据量随时间线性增长" 的特点，而 Elasticsearch（ES）作为分布式全文搜索引擎，天生适配这类数据的存储和查询需求，核心优势体现在：

  • 高效检索：基于倒排索引结构，支持按服务名、Trace ID、Span ID、时间范围、异常标签等维度快速检索，毫秒级返回结果；
  • 时序数据优化：支持时序索引模板，可按时间分片（如按天 / 小时创建索引），降低单索引大小，提升查询效率；
  • 索引生命周期管理（ILM）：可配置自动策略（如数据保留 7 天、30 天），自动清理过期数据，避免磁盘资源耗尽；
  • 分布式扩展：支持集群部署，可通过增加节点横向扩展存储和查询能力，适配业务流量增长；
  • 兼容性：Jaeger 提供原生的 ES 存储适配插件，无需二次开发即可完成数据写入 / 读取。

ES 作为 Jaeger 的存储后端，能平衡 "存储成本、查询性能、运维复杂度"，是中小规模到大规模微服务链路追踪的首选存储方案。

二、整体方案设计：数据流转与架构逻辑

本方案的核心逻辑是 "标准化采集→统一转发→存储→可视化分析"，数据流转流程如下：

  1. 业务服务通过 OTel Java Agent（无侵入方式）采集链路数据，标准化为 OTLP 协议；
  2. OTel Collector 接收业务服务上报的 OTLP 数据，批量处理后转发给 Jaeger；
  3. Jaeger 将链路数据写入 Elasticsearch 进行持久化存储；
  4. 运维 / 开发人员通过 Jaeger UI 查询链路数据，分析调用问题；
  5. 生产环境通过 Nginx 代理 Jaeger UI，增加密码认证，保障数据安全。

整个架构基于 Docker Compose 编排，实现服务隔离和一键部署，兼顾易用性和可维护性。

bash 复制代码
业务服务（OTel Agent） → OTel Collector → Jaeger Collector → Elasticsearch
                                          ↓
Jaeger UI ← Jaeger Query ← Elasticsearch
↑
Nginx（认证代理）→ 生产环境访问入口

三、全流程实操部署：从环境准备到功能验证

3.1 环境准备：镜像拉取

要运行 OTel、Jaeger、Elasticsearch 等组件，首先需要获取对应的 Docker 镜像 ------Docker 镜像作为组件的运行载体，能屏蔽不同服务器环境的差异，保证组件运行的一致性。本文选用经过验证的稳定版本：Elasticsearch 8.19.7、Jaeger 2.12.0、OTel Collector 0.142.0，镜像拉取操作如下：

bash 复制代码
# 拉取es
docker pull swr.cn-north-4.myhuaweicloud.com/ddn-k8s/docker.elastic.co/elasticsearch/elasticsearch:8.19.7
docker tag  swr.cn-north-4.myhuaweicloud.com/ddn-k8s/docker.elastic.co/elasticsearch/elasticsearch:8.19.7  docker.elastic.co/elasticsearch/elasticsearch:8.19.7

# 拉取jaeger
docker pull swr.cn-north-4.myhuaweicloud.com/ddn-k8s/docker.io/jaegertracing/jaeger:2.12.0
docker tag  swr.cn-north-4.myhuaweicloud.com/ddn-k8s/docker.io/jaegertracing/jaeger:2.12.0  docker.io/jaegertracing/jaeger:2.12.0

# 拉取opentelemetry-collector
docker pull swr.cn-north-4.myhuaweicloud.com/ddn-k8s/docker.io/otel/opentelemetry-collector-contrib:0.142.0
docker tag  swr.cn-north-4.myhuaweicloud.com/ddn-k8s/docker.io/otel/opentelemetry-collector-contrib:0.142.0  docker.io/otel/opentelemetry-collector-contrib:0.142.0

3.2 部署核心服务：Docker Compose 编排

多个组件之间存在依赖关系（如 Jaeger 需等待 Elasticsearch 启动完成），且需要统一的网络隔离和资源限制，Docker Compose 能通过一个配置文件完成多服务的编排，简化部署和维护成本。新建docker-compose.yaml文件，配置如下：

bash 复制代码
version: '3.3'

# 自定义桥接网络：隔离链路追踪相关服务，避免与宿主机/其他容器网络冲突
networks:
  otel-trace-network:
    driver: bridge
    ipam:
      config:
        - subnet: 172.29.0.0/16

services:
  # Elasticsearch 8.19.7 单节点服务：链路数据存储核心
  es-trace:
    image: docker.elastic.co/elasticsearch/elasticsearch:8.19.7
    container_name: es-trace
    # 接入自定义隔离网络
    networks:
      - otel-trace-network
    # 异常退出自动重启，提升服务可用性
    restart: always
    # 环境变量配置：核心参数，适配单节点部署和Jaeger存储需求
    environment:
      - cluster.name=otel-trace-cluster
      - node.name=es-trace-01
      # JVM内存配置：根据服务器资源调整，建议最小1G，最大不超过32G（ES默认堆内存上限）
      - "ES_JAVA_OPTS=-Xms2g -Xmx4g"
      # 8.x版本单节点必须配置，否则集群无法启动
      - discovery.type=single-node
      # 锁定内存，避免ES内存被系统SWAP，提升性能
      - bootstrap.memory_lock=true
      # 测试环境关闭安全层（生产环境建议开启并配置证书）
      - xpack.security.enabled=false
      - xpack.security.enrollment.enabled=false
      # 允许Jaeger自动创建索引（否则链路数据无法写入）
      - action.auto_create_index=true
      # 自动获取挂载目录权限，避免数据目录权限不足
      - TAKE_FILE_OWNERSHIP=true
    # 端口映射：宿主机9201→容器9200（HTTP），9301→容器9300（TCP）
    ports:
      - "9201:9200"
      - "9301:9300"
    # 数据卷挂载：宿主机目录→容器数据目录，实现ES数据持久化
    volumes:
      - ./es-trace-data:/usr/share/elasticsearch/data
    # 内存锁定配置：禁用SWAP，匹配bootstrap.memory_lock=true
    ulimits:
      memlock:
        soft: -1
        hard: -1
    # 健康检查：确保ES启动完成且集群状态正常后，再启动依赖服务
    healthcheck:
      interval: 30s
      retries: 20
      timeout: 10s
      test: >
        bash -c 'curl -s http://localhost:9200/_cat/health?v | grep -q "green\|yellow"'
    # 资源限制：避免ES占用过多服务器资源，影响其他组件
    deploy:
      resources:
        limits:
          cpus: '2'
          memory: 4G

  # 重点修改：jaeger 服务（改用环境变量配置，去掉无效 YAML 挂载）
  jaeger:
    image: jaegertracing/jaeger:2.12.0
    container_name: jaeger
    networks:
      - otel-trace-network
    ports:
      - "16686:16686"
      - "14317:4317"
    environment:
      # 1. 指定存储类型为 Elasticsearch
      - SPAN_STORAGE_TYPE=elasticsearch
      # 2. ES 容器内通信地址（必须是 es-trace:9200，docker-compose 网桥内互通）
      - ES_SERVER_URLS=http://es-trace:9200
      # 3. ES 索引前缀（和你的索引名匹配）
      - ES_INDEX_PREFIX=jaeger-trace
      # 4. 核心：字段映射，解决 traceID 报错（官方环境变量，直接指定 keyword 子字段）
      - ES_MAPPINGS_TRACEID=traceID.keyword
      - ES_MAPPINGS_SPANID=spanID.keyword
      - ES_MAPPINGS_SERVICENAME=process.serviceName.keyword
      # 5. 启用 OTLP 协议接收（适配你的 otel-collector 转发数据）
      - COLLECTOR_OTLP_ENABLED=true
      # 6. 可选：ES 操作超时时间
      - ES_TIMEOUT=10s
    depends_on:
      es-trace:
        condition: service_healthy
    restart: always
    deploy:
      resources:
        limits:
          cpus: '1'
          memory: 2G

  # OpenTelemetry Collector 0.142.0 服务：统一链路数据采集网关
  otel-collector:
    image: otel/opentelemetry-collector-contrib:0.142.0
    container_name: otel-collector
    networks:
      - otel-trace-network
    # 启动命令：加载自定义配置文件
    command:
      - --config=/etc/otelcol-config.yml
    # 配置文件挂载：宿主机自定义配置→容器配置文件
    volumes:
      - ./conf/otelcol-config.yml:/etc/otelcol-config.yml
    # 端口映射：OTLP gRPC/HTTP接收端口，对接业务服务上报
    ports:
      - "4317:4317"
      - "4318:4318"
    # 依赖关系：等待Jaeger启动后启动，避免数据转发失败
    depends_on:
      jaeger:
        condition: service_started
    restart: always
    # 健康检查：验证Collector是否就绪，可接收/转发数据
    # 资源限制
    deploy:
      resources:
        limits:
          cpus: '1'
          memory: 1G

3.3 配置文件编写：Jaeger 与 OTel Collector

组件的默认配置无法适配实际业务场景（如 Jaeger 需要指定 Elasticsearch 存储地址，OTel Collector 需要指定数据转发目标），通过自定义配置文件可以定制组件行为，让整个链路数据流转符合预期。

3.3.1 Jaeger 配置文件（conf/jaeger-config.yaml）

Jaeger 的核心配置是指定存储后端为 Elasticsearch，确保链路数据能正确写入 ES，配置如下：

yaml 复制代码
# conf/jaeger-config.yaml - 完全对齐 Jaeger 2.12.0 官方规范
extensions:
  # Jaeger Query 扩展（UI 查询+数据读取）
  jaeger_query:
    storage:
      traces: my_es_storage  # 关联下面定义的 ES 存储后端
      metrics: my_es_storage
    base_path: /jaeger/ui  # UI 访问路径（默认）

  # Jaeger 存储扩展（定义 ES 存储后端）
  jaeger_storage:
    # 跟踪数据存储后端
    backends:
      my_es_storage: &es_config  # 复用 ES 配置（锚点语法）
        elasticsearch:
          server_urls:
            - http://es-trace:9200  # ES 容器名+端口（关键适配）
          indices:
            index_prefix: "jaeger-trace"  # 索引前缀

    # 指标数据存储后端（复用 ES 配置）
    metric_backends:
      my_es_storage: *es_config  # 引用上面的 ES 配置

receivers:
  # 接收 OTLP 协议数据（和 Collector 端口不冲突）
  otlp:
    protocols:
      grpc:
        endpoint: 0.0.0.0:4317  # Jaeger 监听的 OTLP gRPC 端口
      http:
        endpoint: 0.0.0.0:4318  # Jaeger 监听的 OTLP HTTP 端口

processors:
  # 批量处理数据（提升效率）
  batch:

exporters:
  # 导出到 ES 存储（关联上面的存储后端）
  jaeger_storage_exporter:
    trace_storage: my_es_storage  # 必须和 backends 中的 ID 一致

service:
  # 启用扩展（存储+查询）
  extensions: [jaeger_storage, jaeger_query]
  # 数据处理管道（接收→处理→导出）
  pipelines:
    traces:
      receivers: [otlp]
      processors: [batch]  # 加入批量处理器
      exporters: [jaeger_storage_exporter]  # 对应上面的导出器
3.3.2 OTel Collector 配置文件（conf/otelcol-config.yml）

OTel Collector 作为数据采集入口，需要配置数据接收协议和转发目标，确保业务上报的链路数据能转发到 Jaeger，配置如下：

yaml 复制代码
# OpenTelemetry Collector 0.142.0 极简可运行配置
receivers:
  # 接收 OTLP 协议数据（gRPC/HTTP 端口）
  otlp:
    protocols:
      grpc:
        endpoint: 0.0.0.0:4317
      http:
        endpoint: 0.0.0.0:4318

# 处理器：仅保留必选的 batch（提升数据发送效率）
processors:
  batch:
    timeout: 1s
    send_batch_size: 1024

# 导出器：用 OTLP 替代已移除的 jaeger 导出器（Jaeger 支持 OTLP 协议）
exporters:
  otlp/jaeger:
    endpoint: jaeger:4317  # Jaeger 的 OTLP gRPC 端口
    tls:
      insecure: true  # 开发环境关闭 TLS 验证

# 服务配置（核心：仅保留必要组件，避免报错）
service:
  pipelines:
    traces:
      receivers: [otlp]
      processors: [batch]
      exporters: [otlp/jaeger]
  # 遥测配置：移除废弃的 address 字段，用默认配置
  telemetry:
    logs:
      level: info
    metrics:
      level: basic  # 仅保留基础指标

3.4 目录权限配置：ES 数据持久化

Elasticsearch 容器需要读写宿主机的es-trace-data目录来实现数据持久化，若权限不足会导致 ES 启动失败，因此需要提前创建目录并配置正确的权限：

bash 复制代码
# 创建ES数据持久化目录：/data/otel/es-trace-data（可自定义路径）
# 作用：将ES数据存储在宿主机，容器重启后数据不丢失
mkdir -p /data/otel/es-trace-data

# 修改目录所属用户/组为1000:1000（匹配ES容器内用户）
# 原因：ES容器内用户无宿主机root权限，需赋予对应目录读写权限
chown -R 1000:1000 /data/otel/es-trace-data

# 修改目录权限为775：所有者可读可写可执行，同组可读可写可执行，其他可读可执行
# 作用：确保ES容器内用户能访问目录，同时限制其他用户的写入权限
chmod 775 /data/otel/es-trace-data

3.5 服务可用性验证：ES、Jaeger、OTel Collector

启动服务：

bash 复制代码
# 启动服务
docker-compose up -d

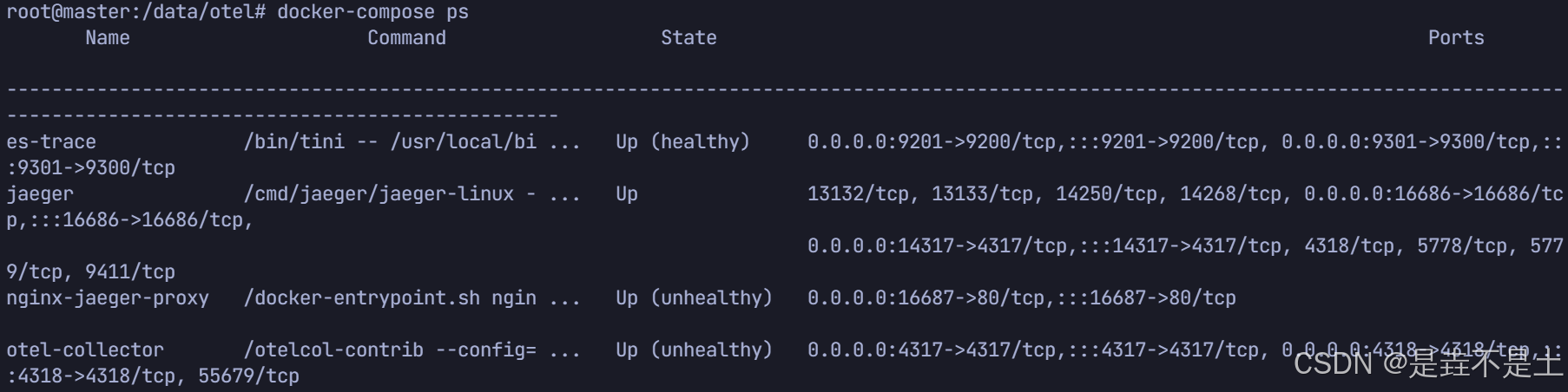

docker-compose ps

服务部署完成后，需要验证核心组件是否正常运行，这是后续链路数据采集的基础。

3.5.1 Elasticsearch 可用性验证

ES 是链路数据的存储核心，首先验证其集群状态，并调整单节点的分片配置（避免因副本数导致的状态异常）：

bash 复制代码
# 检查ES集群健康状态
# 作用：验证ES是否启动成功，集群状态为green（健康）或yellow（单节点正常）
# 返回结果中"status"字段为green/yellow则正常，red则异常
curl -s http://127.0.0.1:9201/_cluster/health | jq .

# 设置所有索引副本数为0
# 原因：单节点ES无法创建副本（副本需要其他节点），若副本数>0，索引状态为red，无法写入数据
curl -X PUT http://127.0.0.1:9201/_all/_settings \
  -H "Content-Type: application/json" \
  -d '{
    "index.number_of_replicas": 0
  }'

# 创建全局索引模板：新增索引默认副本数为0
# 作用：后续Jaeger自动创建的链路索引，默认副本数为0，避免重复执行上述命令
curl -X PUT http://127.0.0.1:9201/_index_template/global-default-replicas-0 \
  -H "Content-Type: application/json" \
  -d '{
    "index_patterns": ["*"],
    "template": {
      "settings": {
        "index.number_of_replicas": 0,
        "index.number_of_shards": 1
      }
    },
    "priority": 1,
    "version": 1,
    "_meta": {
      "description": "全局默认模板：所有新增索引副本数为 0，单节点专用"
    }
  }'
3.5.2 Jaeger UI 访问验证

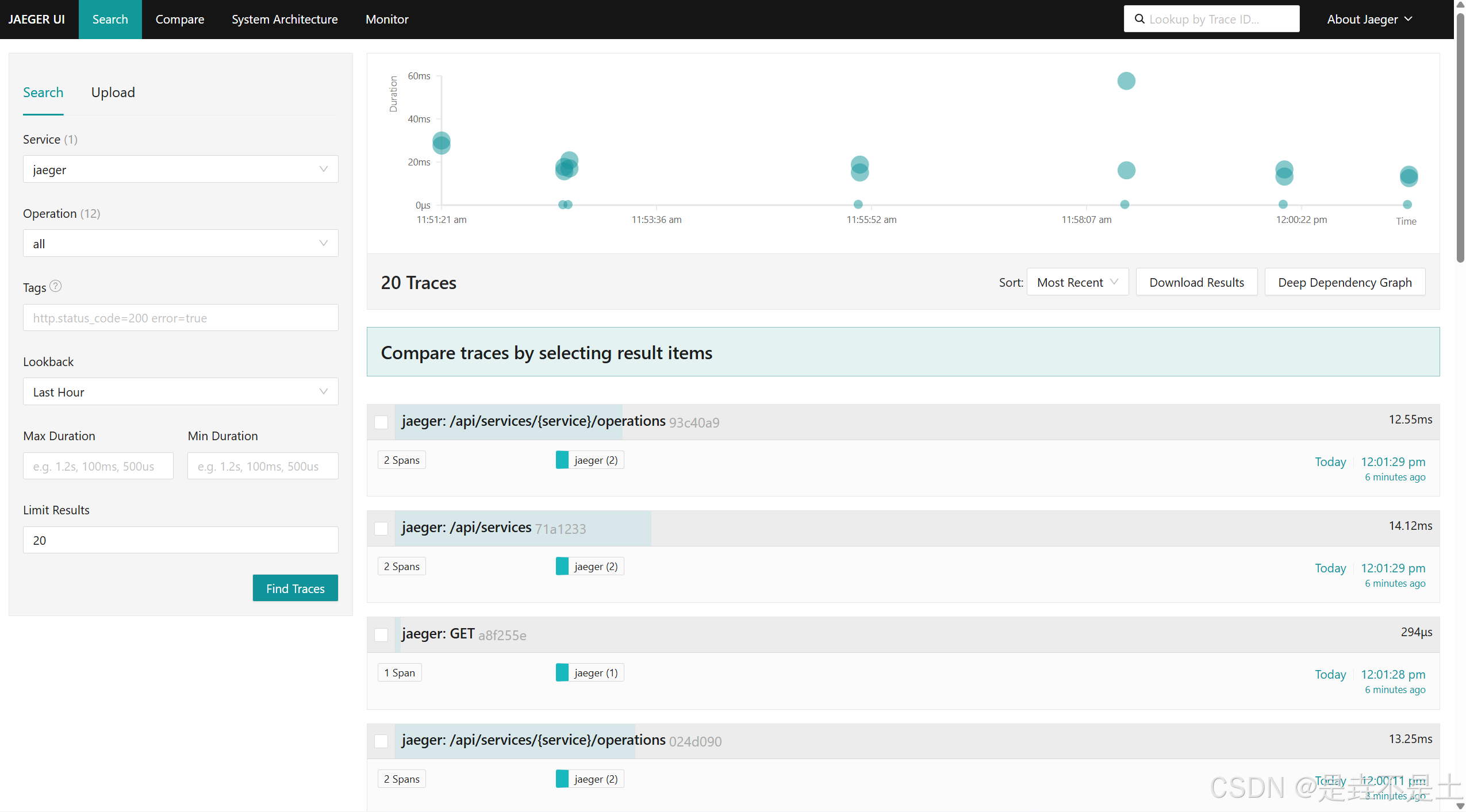

Jaeger UI 是链路数据可视化的入口，访问http://服务器IP:16686，若能正常打开界面，说明 Jaeger 服务运行正常。

3.6 链路数据测试：手动上报与索引验证

核心服务正常后，需要验证链路数据能否正常采集、存储和查询。通过手动上报 OTLP 格式的测试数据，模拟业务链路数据，验证整个数据流转链路：

bash 复制代码
# 1. 手动上报OTLP格式测试数据
# 作用：模拟业务服务向OTel Collector上报链路数据
# 参数说明：
# - service.name=test-manual：自定义服务名，便于检索
# - traceId/SpanId：链路/跨度唯一标识
# - startTimeUnixNano/endTimeUnixNano：跨度开始/结束时间（纳秒）
curl -X POST http://192.168.119.7:4318/v1/traces \
  -H "Content-Type: application/json" \
  -d '{
    "resourceSpans": [
      {
        "resource": {
          "attributes": [{"key": "service.name", "value": {"stringValue": "test-manual"}}]
        },
        "scopeSpans": [
          {
            "scope": {"name": "test-api"},
            "spans": [
              {
                "traceId": "0123456789abcdef0123456789abcdef",
                "spanId": "0123456789abcdef",
                "name": "test-operation",
                "kind": 2,
                "startTimeUnixNano": "'$(($(date +%s)*1000000000))'",
                "endTimeUnixNano": "'$(($(date +%s)*1000000000 + 1000000))'",
                "status": {"code": 0}
              }
            ]
          }
        ]
      }
    ]
  }'

# 2. 手动刷新ES索引
# 作用：ES默认1秒刷新索引（近实时），手动刷新确保测试数据立即可见
curl -X POST http://192.168.119.7:9201/_refresh

# 3. 验证ES中是否存在测试数据
# 作用：验证链路数据是否成功写入ES
# 查询条件：process.serviceName=test-manual（匹配上报的服务名）
# 返回结果中"hits.total"大于0则说明数据写入成功
curl -s -X POST http://192.168.119.7:9201/jaeger-trace-jaeger-span-*/_search \
  -H "Content-Type: application/json" \
  -d '{
    "query": {
      "match": {
        "process.serviceName": "test-manual"
      }
    }
  }' | jq '.hits.total'

同时可在 Jaeger UI 中选择test-manual服务，点击 "Find Traces" 验证数据是否可见。

3.7 ES 生命周期管理：数据自动清理

链路数据会持续产生，若不做清理会导致 ES 磁盘占满，通过 Elasticsearch 的索引生命周期管理（ILM），可配置数据自动保留 7 天并删除，降低运维成本：

bash 复制代码
# 1. 创建ILM策略：数据保留7天后删除
# 作用：定义链路数据的生命周期，避免手动清理过期数据
# 阶段说明：
# - hot阶段：数据写入后处于热阶段，优先级100（优先查询）
# - delete阶段：数据存储7天后自动删除
curl -X PUT http://192.168.119.7:9201/_ilm/policy/jaeger_trace_ilm_policy \
  -H "Content-Type: application/json" \
  -d '{
    "policy": {
      "phases": {
        "hot": {
          "min_age": "0ms",
          "actions": {
            "set_priority": {
              "priority": 100
            }
          }
        },
        "delete": {
          "min_age": "7d",
          "actions": {
            "delete": {}
          }
        }
      }
    }
  }'

# 2. 创建索引模板：关联ILM策略
# 作用：将ILM策略应用到所有Jaeger链路索引（jaeger-trace-*前缀）
# 配置说明：
# - index_patterns：匹配所有Jaeger链路索引
# - index.lifecycle.name：关联上述ILM策略
# - index.lifecycle.rollover_alias：索引滚动别名（便于索引管理）
curl -X PUT http://192.168.119.7:9201/_index_template/jaeger_trace_template \
  -H "Content-Type: application/json" \
  -d '{
    "index_patterns": ["jaeger-trace-*"],
    "template": {
      "settings": {
        "index.lifecycle.name": "jaeger_trace_ilm_policy",
        "index.lifecycle.rollover_alias": "jaeger-trace-alias",
        "index.number_of_shards": 1,
        "index.number_of_replicas": 0
      }
    },
    "priority": 100,
    "version": 1
  }'

# 3. 为已存在的索引应用ILM策略
# 作用：确保历史链路索引也遵循ILM策略，避免遗漏
curl -X PUT http://192.168.119.7:9201/jaeger-trace-*/_settings \
  -H "Content-Type: application/json" \
  -d '{
    "index.lifecycle.name": "jaeger_trace_ilm_policy"
  }'

3.8 业务服务数据上报：接入 OTel Agent

核心链路追踪系统搭建完成后，需要让实际业务服务接入 OTel，实现链路数据的自动采集。OTel 提供了无侵入的 Java Agent，只需在启动服务时添加相关参数即可：

3.8.1 手动启动服务

启动服务需要一个opentelemetry-javaagent.jar，下载opentelemetry-javaagent.jar：

bash 复制代码
wget https://github.com/open-telemetry/opentelemetry-java-instrumentation/releases/download/v2.24.0/opentelemetry-javaagent.jar

启动微服务：

bash 复制代码
# 手动启动Java服务并接入OTel Agent
# 参数说明：
# -javaagent：指定OTel Java Agent路径（无侵入采集链路数据）
# -Dotel.service.name=gateway：自定义服务名（Jaeger UI中显示的服务名）
# -Dotel.exporter.otlp.endpoint：OTel Collector的地址（接收链路数据）
# -Dfile.encoding=utf-8：避免日志乱码
# gateway.jar：业务服务JAR包
java -javaagent:/data/projects/opentelemetry-javaagent.jar -Dotel.service.name=gateway -Dotel.exporter.otlp.endpoint=http://192.168.119.7:4317 -Dfile.encoding=utf-8 -jar gateway.jar
3.8.2 Supervisor 启动服务（生产环境常用）
ini 复制代码
[program:gateway]
# 服务工作目录
directory=/data/projects/
# 启动命令：接入OTel Agent并启动服务
# 参数说明：
# -Dotel.logs.exporter=none：关闭日志采集（避免重复采集）
# 其他参数同手动启动
command=/bin/bash -c "java -javaagent:/data/projects/opentelemetry-javaagent.jar -Dotel.service.name=gateway -Dotel.exporter.otlp.endpoint=http://192.168.119.7:4318 -Dotel.logs.exporter=none -Dfile.encoding=utf-8 -jar gateway.jar"
# 服务启动后自动启动
autostart=true
# 服务异常退出后自动重启
autorestart=true
# 启动后稳定运行5秒视为启动成功
startsecs=5
# 启动失败后重试3次
startretries=3
# 运行服务的用户
user=root
# 不重定向标准错误到标准输出
redirect_stderr=false
# 标准输出日志路径及大小限制
stdout_logfile=/data/logs/gateway.log
stdout_logfile_maxbytes=20MB
stdout_logfile_backups=3
# 标准错误日志路径及大小限制
stderr_logfile=/data/logs/gateway.err
stderr_logfile_maxbytes=20MB
stderr_logfile_backups=3

四、生产环境增强：Jaeger UI 登陆认证

测试环境中 Jaeger UI 可直接访问，但生产环境中链路数据包含业务调用细节，存在数据泄露风险，因此需要为 Jaeger UI 增加密码认证。本文通过 Nginx 反向代理 Jaeger UI，并配置 HTTP Basic 认证实现登陆校验。

4.1 环境准备

4.1.1 Nginx 镜像拉取
bash 复制代码
# 1. 拉取Nginx Alpine镜像（轻量级，占用资源少）
docker pull swr.cn-north-4.myhuaweicloud.com/ddn-k8s/docker.io/library/nginx:alpine
docker tag  swr.cn-north-4.myhuaweicloud.com/ddn-k8s/docker.io/library/nginx:alpine  docker.io/library/nginx:alpine

# 2. 创建Nginx配置/密码/日志目录
# 作用：分离配置、密码、日志文件，便于管理
mkdir -p ./nginx/conf ./nginx/htpasswd ./nginx/logs

# 3. 赋予目录权限：确保Nginx容器能读取配置/写入日志
chmod 755 -R ./nginx ./nginx/logs

nginx配置文件：

bash 复制代码
user  nginx;
worker_processes  auto;

error_log  /var/log/nginx/error.log warn;
pid        /var/run/nginx.pid;

events {
    worker_connections  1024;
}

http {
    include       /etc/nginx/mime.types;
    default_type  application/octet-stream;

    log_format  main  '$remote_addr - $remote_user [$time_local] "$request" '
                      '$status $body_bytes_sent "$http_referer" '
                      '"$http_user_agent" "$http_x_forwarded_for"';
    access_log  /var/log/nginx/access.log  main;

    sendfile        on;
    tcp_nopush      on;
    tcp_nodelay     on;
    keepalive_timeout  65;
    types_hash_max_size 2048;

    ssl_protocols TLSv1.2 TLSv1.3;
    ssl_ciphers ECDHE-RSA-AES256-GCM-SHA512:DHE-RSA-AES256-GCM-SHA512:ECDHE-RSA-AES256-GCM-SHA384:DHE-RSA-AES256-GCM-SHA384;

    server {
        listen       80;
        server_name  _;

        # 指向本地生成的加密密码文件（容器内挂载路径）
        auth_basic "Jaeger 链路追踪系统";
        auth_basic_user_file /etc/nginx/htpasswd/jaeger_users;

        # 安全响应头加固
        add_header X-Frame-Options SAMEORIGIN;
        add_header X-Content-Type-Options nosniff;
        add_header Strict-Transport-Security "max-age=31536000; includeSubDomains" always;
        add_header X-XSS-Protection "1; mode=block";

        # 反向代理到Jaeger容器（同一网络，容器名直接访问）
        location / {
            proxy_pass http://jaeger:16686;
            proxy_set_header Host $host;
            proxy_set_header X-Real-IP $remote_addr;
            proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;
            proxy_set_header X-Forwarded-Proto $scheme;

            proxy_cache_bypass $http_upgrade;
            proxy_no_cache $http_upgrade;
            expires -1;
        }

        client_max_body_size 10m;
    }
}
4.2.2 生成密码文件

HTTP Basic 认证依赖密码文件，需使用 htpasswd 工具生成：

bash 复制代码
# 生成密码文件：./nginx/htpasswd/jaeger_users
# 参数说明：
# -c：创建新文件
# admin：用户名
# 执行后输入密码（如123456），会自动加密存储
htpasswd -c ./nginx/htpasswd/jaeger_users admin

4.2 调整 Docker Compose：新增 Nginx 服务

修改docker-compose.yaml，新增 Nginx 代理服务，将 Jaeger UI 的访问入口改为 Nginx 端口，并关闭 Jaeger 直接访问的端口（可选）：

bash 复制代码
# 新增Nginx代理服务，实现Jaeger登陆认证
nginx-jaeger-proxy:
  image: nginx:alpine
  container_name: nginx-jaeger-proxy
  networks:
    - otel-trace-network
  restart: always
  ports:
    - "16687:80"  # 宿主机16687端口为Jaeger唯一访问入口
  volumes:
    - ./nginx/conf/nginx.conf:/etc/nginx/nginx.conf:ro
    - ./nginx/htpasswd/jaeger_users:/etc/nginx/htpasswd/jaeger_users:ro
    - ./nginx/logs:/var/log/nginx
  depends_on:
    jaeger:
      condition: service_started
  healthcheck:
    interval: 10s
    retries: 3
    timeout: 5s
    test: curl --fail http://localhost:80 || exit 1
  deploy:
    resources:
      limits:
        cpus: '1'
        memory: 512M

至此，完整的docker-compose文件如下：

bash 复制代码
version: '3.3'

# 自定义桥接网络：隔离链路追踪相关服务，避免与宿主机/其他容器网络冲突
networks:
  otel-trace-network:
    driver: bridge
    ipam:
      config:
        - subnet: 172.29.0.0/16

services:
  # Elasticsearch 8.19.7 单节点服务：链路数据存储核心
  es-trace:
    image: docker.elastic.co/elasticsearch/elasticsearch:8.19.7
    container_name: es-trace
    # 接入自定义隔离网络
    networks:
      - otel-trace-network
    # 异常退出自动重启，提升服务可用性
    restart: always
    # 环境变量配置：核心参数，适配单节点部署和Jaeger存储需求
    environment:
      - cluster.name=otel-trace-cluster
      - node.name=es-trace-01
      # JVM内存配置：根据服务器资源调整，建议最小1G，最大不超过32G（ES默认堆内存上限）
      - "ES_JAVA_OPTS=-Xms2g -Xmx4g"
      # 8.x版本单节点必须配置，否则集群无法启动
      - discovery.type=single-node
      # 锁定内存，避免ES内存被系统SWAP，提升性能
      - bootstrap.memory_lock=true
      # 测试环境关闭安全层（生产环境建议开启并配置证书）
      - xpack.security.enabled=false
      - xpack.security.enrollment.enabled=false
      # 允许Jaeger自动创建索引（否则链路数据无法写入）
      - action.auto_create_index=true
      # 自动获取挂载目录权限，避免数据目录权限不足
      - TAKE_FILE_OWNERSHIP=true
    # 端口映射：宿主机9201→容器9200（HTTP），9301→容器9300（TCP）
    ports:
      - "9201:9200"
      - "9301:9300"
    # 数据卷挂载：宿主机目录→容器数据目录，实现ES数据持久化
    volumes:
      - ./es-trace-data:/usr/share/elasticsearch/data
    # 内存锁定配置：禁用SWAP，匹配bootstrap.memory_lock=true
    ulimits:
      memlock:
        soft: -1
        hard: -1
    # 健康检查：确保ES启动完成且集群状态正常后，再启动依赖服务
    healthcheck:
      interval: 30s
      retries: 20
      timeout: 10s
      test: >
        bash -c 'curl -s http://localhost:9200/_cat/health?v | grep -q "green\|yellow"'
    # 资源限制：避免ES占用过多服务器资源，影响其他组件
    deploy:
      resources:
        limits:
          cpus: '2'
          memory: 4G

  # 重点修改：jaeger 服务（改用环境变量配置，去掉无效 YAML 挂载）
  jaeger:
    image: jaegertracing/jaeger:2.12.0
    container_name: jaeger
    networks:
      - otel-trace-network
    ports:
      - "16686:16686"
      - "14317:4317"
    environment:
      # 1. 指定存储类型为 Elasticsearch
      - SPAN_STORAGE_TYPE=elasticsearch
      # 2. ES 容器内通信地址（必须是 es-trace:9200，docker-compose 网桥内互通）
      - ES_SERVER_URLS=http://es-trace:9200
      # 3. ES 索引前缀（和你的索引名匹配）
      - ES_INDEX_PREFIX=jaeger-trace
      # 4. 核心：字段映射，解决 traceID 报错（官方环境变量，直接指定 keyword 子字段）
      - ES_MAPPINGS_TRACEID=traceID.keyword
      - ES_MAPPINGS_SPANID=spanID.keyword
      - ES_MAPPINGS_SERVICENAME=process.serviceName.keyword
      # 5. 启用 OTLP 协议接收（适配你的 otel-collector 转发数据）
      - COLLECTOR_OTLP_ENABLED=true
      # 6. 可选：ES 操作超时时间
      - ES_TIMEOUT=10s
    depends_on:
      es-trace:
        condition: service_healthy
    restart: always
    deploy:
      resources:
        limits:
          cpus: '1'
          memory: 2G

  # OpenTelemetry Collector 0.142.0 服务：统一链路数据采集网关
  otel-collector:
    image: otel/opentelemetry-collector-contrib:0.142.0
    container_name: otel-collector
    networks:
      - otel-trace-network
    # 启动命令：加载自定义配置文件
    command:
      - --config=/etc/otelcol-config.yml
    # 配置文件挂载：宿主机自定义配置→容器配置文件
    volumes:
      - ./conf/otelcol-config.yml:/etc/otelcol-config.yml
    # 端口映射：OTLP gRPC/HTTP接收端口，对接业务服务上报
    ports:
      - "4317:4317"
      - "4318:4318"
    # 依赖关系：等待Jaeger启动后启动，避免数据转发失败
    depends_on:
      jaeger:
        condition: service_started
    restart: always
    # 健康检查：验证Collector是否就绪，可接收/转发数据
    # 资源限制
    deploy:
      resources:
        limits:
          cpus: '1'
          memory: 1G

  # Nginx 代理服务：生产环境Jaeger UI认证
  nginx-jaeger-proxy:
    image: nginx:alpine
    container_name: nginx-jaeger-proxy
    networks:
      - otel-trace-network
    restart: always
    # 端口映射：宿主机16687→容器80（Jaeger UI唯一访问入口）
    ports:
      - "16687:80"
    # 配置/密码/日志挂载：实现反向代理和认证配置
    volumes:
      - ./nginx/conf/nginx.conf:/etc/nginx/nginx.conf:ro
      - ./nginx/htpasswd/jaeger_users:/etc/nginx/htpasswd/jaeger_users:ro
      - ./nginx/logs:/var/log/nginx
    # 依赖关系：等待Jaeger启动后启动
    depends_on:
      jaeger:
        condition: service_started
    # 健康检查：验证Nginx是否正常运行
    healthcheck:
      interval: 10s
      retries: 3
      timeout: 5s
      #test: curl --fail http://localhost:80 || exit 1
      test: curl --fail -u 'admin:password' http://localhost:80 || exit 1
    # 资源限制：Alpine版本轻量，按需配置
    deploy:
      resources:
        limits:
          cpus: '1'
          memory: 512M

4.3 验证 Nginx 认证

在nginx/conf/nginx.conf中配置反向代理和密码认证，同时在nginx/htpasswd/jaeger_users中添加用户密码（可通过htpasswd工具生成），配置完成后重启 Docker Compose，访问http://服务器IP:16687即可看到登陆验证界面。

登陆验证：

五、方案总结与优化建议

5.1 方案总结

本文搭建的分布式链路追踪方案基于 OpenTelemetry、Jaeger、Elasticsearch 三大核心组件，具备以下核心优势：

  1. 标准化采集：基于 OTel 实现多语言、多协议的链路数据统一采集，避免厂商锁定，降低业务接入成本；
  2. 可视化分析：Jaeger UI 提供直观的链路检索、拓扑分析、耗时统计能力，将 "黑盒" 的微服务调用转为 "白盒"，大幅降低排障效率；
  3. 高性能存储：ES 适配链路数据的时序性、检索性需求，结合 ILM 实现数据自动清理，兼顾性能和存储成本；
  4. 生产级安全：通过 Nginx 代理实现 Jaeger UI 密码认证，避免链路数据泄露（后续增强可选）；
  5. 易部署维护：Docker Compose 编排所有组件，一键部署 / 重启，简化运维成本。

5.2 优化建议

针对生产环境的高可用、高性能、高安全需求，可进一步优化：

高可用优化：

  • ES 改为集群模式（至少 3 节点），配置副本数 > 0，避免单点故障；
  • Jaeger Collector/OTel Collector 部署多实例，通过负载均衡（如 Nginx/HAProxy）分发请求；
  • 所有组件数据目录挂载到分布式存储（如 NFS/CEPH），避免宿主机磁盘故障导致数据丢失。

性能优化：

  • 调整 OTel Collector 批量参数（如 send_batch_size=2048、timeout=2s），根据业务 QPS 适配；
  • ES 调整分片数（如按天创建索引，单索引分片数 = 节点数），提升查询性能；
  • 开启 Jaeger 采样策略（如按比例采样 10%），减少非核心链路数据量。

监控告警：

  • 为 ES/Jaeger/OTel Collector 接入 Prometheus + Grafana，监控核心指标（如 ES 磁盘使用率、Jaeger 数据写入延迟、Collector 接收 / 转发量）；
  • 配置告警规则（如 ES 磁盘使用率 > 80%、Collector 健康检查失败），通过钉钉 / 邮件 / 短信推送告警。

安全优化：

  • 开启 OTel Collector 与 Jaeger、Jaeger 与 ES 之间的 TLS 加密，配置证书认证；
  • ES 开启 xpack.security，配置用户名 / 密码认证，限制访问 IP；
  • 业务服务与 OTel Collector 之间配置网络隔离（如防火墙），仅允许业务服务网段访问 Collector 端口。
  • 易部署维护：Docker Compose 编排所有组件，一键部署 / 重启，简化运维成本。
相关推荐
八月瓜科技2 小时前
AI侵权频发：国内判例定边界，国际判决敲警钟
大数据·人工智能·科技·深度学习·机器人
无垠的广袤2 小时前
【VisionFive 2 Lite 单板计算机】边缘AI视觉应用部署：人脸检测
linux·人工智能·python·opencv·开发板
曹天骄2 小时前
Cloudflare CDN 预热全面实战指南（含全球 PoP 解析 + 预热覆盖模型）
运维·开发语言·缓存
福赖2 小时前
《微服务即使通讯中ES的作用》
大数据·elasticsearch
三不原则2 小时前
AIOps 数据采集：日志/指标/链路数据的整合与标准化
运维
Dola_Zou2 小时前
如何用一套加密狗方案打通 Windows、Linux 与 macOS等，零成本实现跨平台交付？
linux·安全·macos·自动化·软件工程·软件加密
hoiii1872 小时前
分布式电源选址定容的MATLAB算法实现
分布式·算法·matlab
Wpa.wk2 小时前
Docker - 搭建镜像仓库- 了解
运维·经验分享·测试工具·docker·容器
盖雅工场2 小时前
业务波动适配型排班，破解零售服务业人力失衡难题
大数据·人工智能
热门推荐
01GitHub 镜像站点02Clawdbot 中文汉化版 接入微信、飞书03OpenCode 入门教程：介绍 · 安装 · 配置第三方 API (如 Claude)042026数学建模美赛题目特点与选题建议，常用四大模型汇总05一种新的LCA算法06Claude Code Skills 实用使用手册07零门槛部署本地 AI 助手：Clawdbot/Meltbot 部署深度保姆级教程08在Trae中使用Pencil MCP09【网络安全测试】Burp Suite工具使用说明、配置及常见问题（有关必回）10如何做一个网站？
