【声呐图像处理】水下前视声呐（FLS）图像拼接与建图全流程解析

摘要：在浑浊的水下环境中，光学摄像头的可视范围极其有限，而前视声呐（Forward-Looking Sonar, FLS）凭借其不受光照影响的声学成像特性，成为了水下感知的核心传感器。本文将深入剖析一套完整的前视声呐图像拼接技术方案，从声呐成像机理、抗噪鲁棒的频域配准算法，到基于图优化的全局一致性校正，带你一探水下声学地图构建的硬核技术。

1. 为什么需要声呐拼接？

在水下船体检查、港口安防、海底考古等任务中，浑浊的水体使得光学图像往往"伸手不见五指"。前视声呐（FLS，如DIDSON, ARIS, BlueView等设备）利用高频声波成像，能够以接近视频的帧率提供高分辨率的二维声学图像。

然而，FLS单帧图像存在明显的局限性：

视场（FOV）有限：通常只有几十度，难以窥探全貌。
信噪比（SNR）低：图像充斥着散斑噪声（Speckle Noise）。
非均匀分辨率：近处分辨率高，远处分辨率急剧下降。

为了获得大范围的场景地图，我们需要将序列声呐图像进行高精度的配准（Registration）与融合（Blending），构建出一幅全景声学马赛克（Mosaic）。

2. 理解声呐成像几何

在处理FLS数据前，首先要理解其成像模型。与光学相机不同，FLS的原始数据是基于极坐标系 (r,θ)(r, \theta)(r,θ) 的。

成像原理 ：声呐发射声波并接收回波，像素点代表的是回波强度。由于FLS垂直方向的波束宽度较窄（通常为7°-10°），在拼接算法中，通常采用近似正交投影模型。
笛卡尔转换 ：为了便于人眼观察和地图构建，通常需要将原始极坐标数据转换为笛卡尔坐标系 (x,y)(x, y)(x,y)。
简化模型 ：假设海底或扫描平面近似平坦，这种简化允许我们使用2D刚体变换（平移 tx,tyt_x, t_ytx,ty + 旋转 θ\thetaθ）来描述两帧图像之间的运动，这大大降低了计算复杂度，为实时处理提供了可能。

3. 核心难点突破：鲁棒的图像配准

图像配准是拼接流程中最关键的一步。在光学图像中常用的特征点法（如SIFT, SURF, ORB）在声呐图像上往往失效，原因在于声呐图像的特征极其不稳定，且受噪声干扰严重。

工程实践中，基于傅里叶域（Fourier-based）的区域匹配方法表现出了更强的鲁棒性。

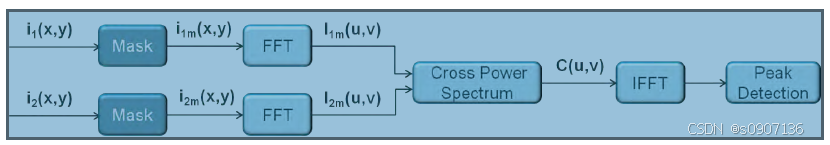

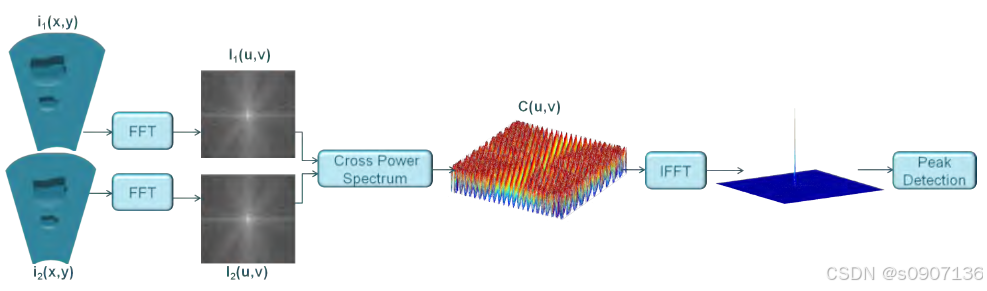

3.1 核心算法：相位相关（Phase Correlation）

相位相关法利用傅里叶变换的平移特性，将空域中的图像平移转换为频域中的线性相位差。

设两幅图像 i1i_1i1 和 i2i_2i2 存在平移 (tx,ty)(t_x, t_y)(tx,ty)，其傅里叶变换关系为：
F{i2(x,y)}=F{i1(x,y)}⋅e−j(utx+vty) \mathcal{F}\{i_2(x, y)\} = \mathcal{F}\{i_1(x, y)\} \cdot e^{-j(u t_x + v t_y)} F{i2(x,y)}=F{i1(x,y)}⋅e−j(utx+vty)

通过计算归一化互功率谱 并进行逆变换，理论上可以得到一个脉冲函数（Delta function），该脉冲的坐标即为平移量。

3.2 针对声呐图像的特殊处理

直接使用相位相关法处理原始声呐图像效果并不理想，需要引入以下改进策略：

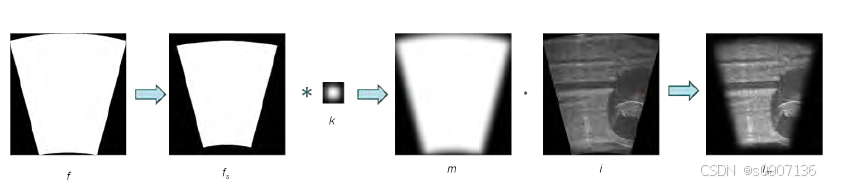

边缘遮罩（Masking） ：
FLS图像在笛卡尔坐标系下呈扇形，边缘明显的硬切变会在频域产生强烈的"十字"干扰（频谱泄露）。
- 解决方案：在进行FFT变换前，对图像应用高斯平滑边缘遮罩，消除边界效应，让算法聚焦于图像内容的纹理。

解耦旋转与平移 ：

传统的Fourier-Mellin变换虽然可以估计旋转，但对噪声敏感。一种更高效的策略是：
- 利用极坐标特性 ：声呐的物理旋转在原始极坐标图像上表现为角度轴方向的"平移"。
- 操作流程 ：先在极坐标图像上应用相位相关估计旋转角 θ\thetaθ，对图像进行旋转补偿后，再在笛卡尔坐标系下估计平移量 (tx,ty)(t_x, t_y)(tx,ty)。
自适应频率滤波 ：

为了应对低信噪比，可以根据峰值旁瓣比（PSR） 自动调整低通滤波器的截止频率。当相关峰不明显时，自动滤除高频噪声，保留低频的结构信息。

4. 全局一致性：图优化 SLAM

仅仅依靠两帧之间的成对配准，随着路径延长，累积误差（Drift）会不可避免地导致地图"弯曲"或错位。为了解决这个问题，需要引入图优化（Graph Optimization） 技术。

4.1 位姿图构建 (Front-end)

我们将图像拼接问题建模为一个位姿图（Pose Graph）：

节点 (Vertices) ：代表每一帧声呐图像的全局位姿 (x,y,θ)(x, y, \theta)(x,y,θ)。
边 (Edges) ：代表两帧之间的相对约束。
1. 时序边：相邻的连续帧之间的配准结果。
2. 回环边 (Loop Closure)：这是消除累积误差的关键。系统需要检测非相邻但空间上重叠的帧（例如机器人在"割草机"路径中回到了之前的区域），并建立约束。

4.2 权重与不确定性

并非所有的配准结果都同等可信。在优化中，需要给每条边分配一个信息矩阵（Information Matrix）。

启发式策略：通过分析相位相关输出的"相关峰"形态。如果峰值尖锐且突出，说明配准非常准确，给予高权重；如果峰值发散或有多个峰，说明存在歧义，降低权重。

4.3 后端优化 (Back-end)

使用通用的图优化库（如 G2O），通过非线性最小二乘法最小化所有边的误差，得到每一帧图像在全局坐标系下的最优位置。

5. 马赛克渲染与图像增强

当所有图像的位姿确定后，最后一步是将它们融合到一张大图上。

5.1 强度平均法（Intensity Averaging）

在光学拼接中，常使用"最佳缝合线"算法来避免重影。但在声呐拼接中，多帧平均反而是更好的选择。

原理：声呐图像的散斑噪声是随机的。通过将覆盖同一区域的多帧图像像素值进行平均，可以利用噪声的去相关性，显著提高信噪比（SNR）。

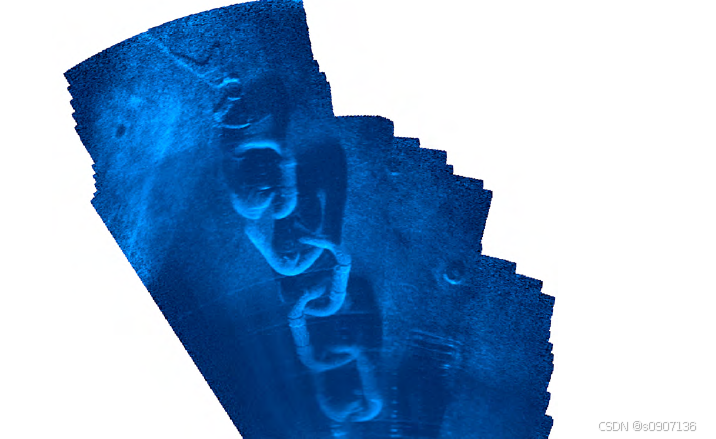

效果：融合后的地图往往比单帧原始图像更加清晰，海底的纹理、链条的细节会"浮现"出来。

5.2 图像预处理增强

为了防止拼接后的图像出现亮度不均或模糊，建议在融合前进行以下处理：

CLAHE（限制对比度自适应直方图均衡化）：解决声呐图像动态范围低、局部过暗或过亮的问题。
盲区剔除：声呐图像常包含无效的黑色背景或声学阴影。通过纹理分析生成掩膜（Mask），在融合时剔除这些无效像素，防止它们拉低有效区域的亮度。

6. 典型应用场景

这就套技术框架在实际应用中表现出了强大的适应性：

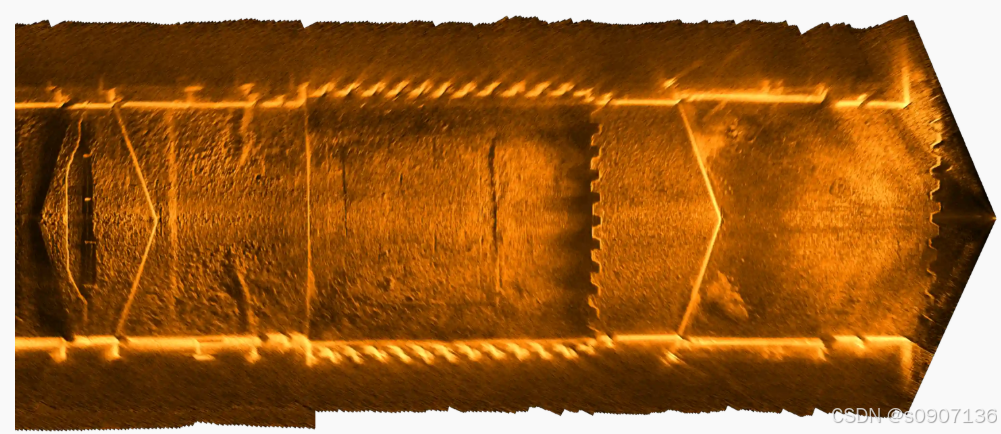

船体探伤：AUV贴近船底进行扫描，通过拼接技术，可以将破碎的局部视野整合成完整的船底声学图，便于发现附着物或损伤。

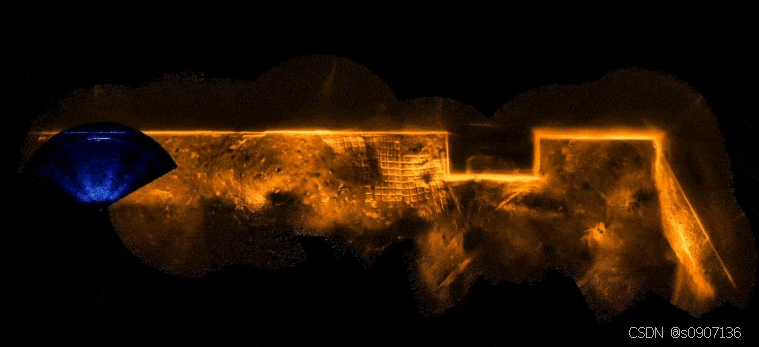

港口监控与测绘：在浑浊的港口水域，利用声呐拼图生成海底地貌图，用于辅助导航或寻找失物。
水下考古：对于沉船遗址，通过多角度扫描并拼接，能够还原出令人惊叹的遗址全貌，且细节清晰度远超单次扫描。

---

7. 总结

水下前视声呐图像拼接技术，本质上是一个针对声学图像特性的视觉SLAM变种。其核心在于：

放弃特征点：拥抱更鲁棒的频域配准方法。
简化模型：利用极坐标特性快速估计旋转。
利用噪声：通过多帧平均变废为宝，提升画质。

参考文献

Hurtós, N. (2014). Forward-Looking Sonar Mosaicing for Underwater Environments. Doctoral Thesis, University of Girona.
