超外差接收机（Superheterodyne Receiver，简称 Superhet）是无线电接收机的一种最经典、最主流的架构。自从1918年由美国发明家埃德温·阿姆斯特朗（Edwin Armstrong）发明以来，它统治了无线电领域近百年，至今仍广泛应用于收音机、电视、手机、雷达以及卫星通信中。
1. 核心理念：为什么要"变频"？
在超外差发明之前，早期的收音机（如高放式接收机）需要直接放大从天线接收到的高频信号。这带来两个大问题：
- 高频放大难：频率越高，晶体管或电子管越难进行高增益放大。
- 选择性差：当你想换台时，需要调整所有放大器的参数，这在技术上非常困难，很难将相邻频率的电台区分开。
超外差的解决方案是：
不管接收到的信号频率是多少（比如电台A是 100MHz，电台B是 105MHz），通过一个内部的振荡器，将它们统统"搬移"到一个固定的、较低的频率上（称为中频 ，Intermediate Frequency，简称 IF）。
因为中频是固定的，接收机内部的主要放大和滤波电路就可以针对这一个频率进行"精雕细琢"，从而获得极佳的性能。
2. 工作原理与流程（五步走）
超外差接收机的工作流程可以概括为以下几个阶段：
第一步：天线与射频预选（RF Input）
天线接收微弱的无线电波信号。通常会有一个简单的带通滤波器（预选器），先粗略地滤除干扰，只让目标频段的信号通过。
第二步：本振与混频（The Mixer & Local Oscillator）
这是超外差的"心脏"。
- 本振（Local Oscillator, LO） ：接收机内部产生一个纯净的正弦波信号。其频率是可以调节的。
- 混频器（Mixer） ：将天线接收到的射频信号（RF） 与本振信号（LO） 相乘。
根据数学原理，两个频率混合会产生新的频率成分：和频 与差频 。超外差接收机通常只取差频。
公式 ：fIF=∣fLO−fRF∣f_{IF} = | f_{LO} - f_{RF} |fIF=∣fLO−fRF∣
举例 ：
假设标准中频是 10.7 MHz。
- 想听 100 MHz 的电台：本振调整到 110.7 MHz (110.7 - 100 = 10.7)。
- 想听 105 MHz 的电台：本振调整到 115.7 MHz (115.7 - 105 = 10.7)。
- 结果：无论外界电台频率怎么变，经过混频后，出来的信号永远是 10.7 MHz。
第三步：中频放大与滤波（IF Amplifier & Filter）
这是超外差的"灵魂"。
因为信号现在已经变成了固定的中频（如 AM收音机常用 455kHz，FM常用 10.7MHz），工程师可以设计非常精密、边缘非常陡峭的滤波器（如陶瓷滤波器、声表面波滤波器）。
- 作用：彻底切除临近频道的干扰，并进行几千上万倍的放大，保证灵敏度。
第四步：解调/检波（Demodulation/Detector）
将中频信号中的有用信息（音频、视频或数据）提取出来。如果是调幅（AM）就用包络检波，调频（FM）就用鉴频器。
第五步：低频/音频放大（AF Amplifier）
将解调出来的微弱音频信号放大，驱动扬声器发声。
3. 超外差的主要优势
- 极高的灵敏度（Sensitivity） ：由于大部分放大任务都交给了固定频率的中频放大器，可以很容易地实现极高的增益，接收极微弱的信号。
- 极高的选择性（Selectivity） ：固定频率的滤波器可以做得非常"窄"，能有效剔除哪怕只相差一点点的干扰电台（不串台）。
- 稳定性好：不需要像老式收音机那样，换个台就要重新校准所有电路。
4. 缺点与局限性：镜像频率干扰
超外差架构最大的天敌是镜像频率（Image Frequency） 。
问题描述 ：
假设中频是 10 MHz，本振是 110 MHz。
- 我们要接收的目标频率是 100 MHz (110 - 100 = 10)。
- 但是，如果空气中有一个 120 MHz 的信号，它与本振混合后也是 10 MHz (120 - 110 = 10)。
这两个信号（100MHz 和 120MHz）都会进入中频放大器，导致你同时听到两个台的声音，或者产生啸叫。那个不需要的 120MHz 信号就是"镜像"。
解决方法 ：
在信号进入混频器之前，必须加一个性能较好的射频滤波器，把镜像频率提前挡在门外。这也使得超外差接收机的前端设计依然有一定难度。
为什么需要二次、三次变频？
简单来说，采用二次变频（Double Conversion）甚至三次变频，是为了解决单次变频架构中存在的一个根本性的矛盾。
这个矛盾就是： "镜像抑制"与"选择性"难以兼得。
1. 根本矛盾：中频（IF）选高了不行，选低了也不行
在单次变频的超外差接收机中，工程师在设计中频（IF） 频率时，会面临两难的选择：
情况 A：如果选择"低中频"（例如 455 kHz）
优点 ：选择性极好。频率越低，电路越容易制作出窄带宽、边缘陡峭的滤波器。这意味着接收机能分得很细，把相邻很近的电台完全分开。
缺点 ：镜像抑制极差。
- 原理回顾：镜像频率 = 信号频率 + 2倍中频。
- 如果中频只有 455 kHz (0.455 MHz)，你要听 20 MHz 的短波电台，那么镜像干扰就在 20.91 MHz。
- 问题：对于天线前端的滤波器来说，20 MHz 和 20.91 MHz 实在太接近了，很难把 20.91 MHz 单独挡在门外。结果就是你会听到两个台重叠。
情况 B：如果选择"高中频"（例如 45 MHz）
优点 ：镜像抑制极好。
- 如果中频是 45 MHz，你要听 20 MHz 的电台，镜像频率高达 110 MHz。
- 结果：前端滤波器可以轻而易举地把 110 MHz 的干扰信号滤除，因为它离目标太远了。
缺点 ：选择性难做。
- 在几时兆赫兹的高频上，很难制造出通带非常窄（比如只有几kHz宽）的滤波器。如果滤波器做不窄，你就无法剔除紧挨着目标频率的邻道干扰。
2. 解决方案：二次变频（取长补短）
既然高中频和低中频各有利弊，工程师就想出了二次变频 的办法：先变到高，再变到低。
这就好比你要从一堆沙子里挑出几颗特定的金沙：
- 第一步（粗筛） ：先用孔径大的筛子，把巨大的石块（镜像干扰）扔掉。
- 第二步（细筛） ：再用孔径极细的筛子，把剩下的细沙滤掉，只留下金沙（精准的选择性）。

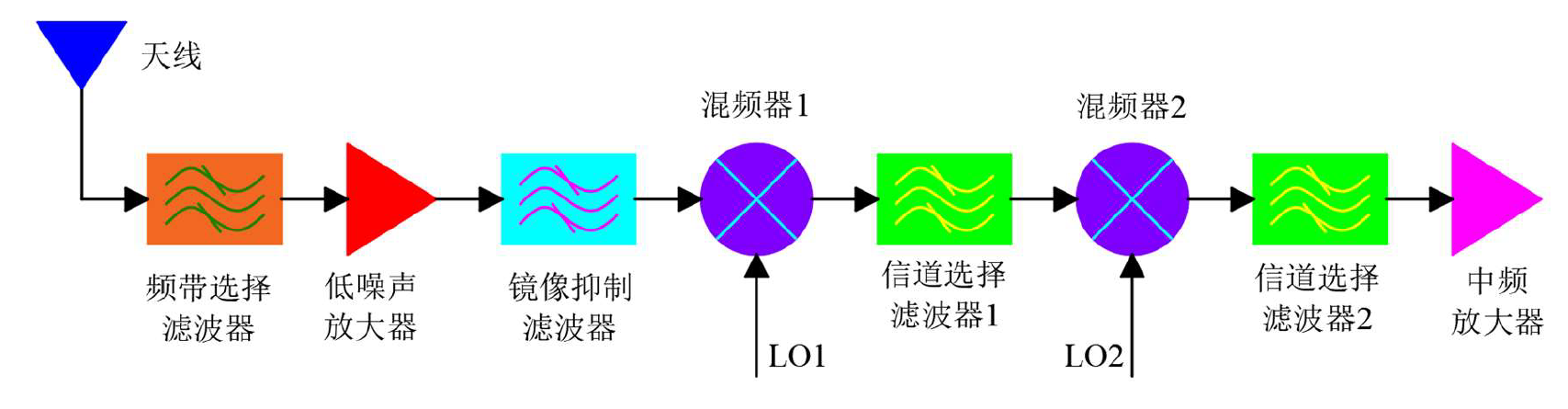

二次变频的具体流程：
-
第一变频（Up-conversion / High IF） ：
- 将天线接收到的信号与第一本振混频。
- 产生一个较高的第一中频（1st IF） （例如 45 MHz 或 70 MHz）。
- 目的：利用高中频的特性，把"镜像频率"推得远远的，让前端滤波器能轻松滤除镜像干扰。
-
第二变频（Down-conversion / Low IF） ：
- 将第一中频信号与第二本振混频。
- 产生一个较低的第二中频（2nd IF） （例如 455 kHz 或 10.7 MHz）。
- 目的：利用低中频的特性，使用廉价且高性能的窄带滤波器（如陶瓷滤波器、机械滤波器），实现极佳的邻道选择性。
结果 ：这种架构既拥有了高中频的抗镜像能力 ，又拥有了低中频的高选择性。
3. 除了解决矛盾，还有什么好处？
除了解决镜像和选择性的矛盾，多重变频还有两个重要的工程优势：
A. 防止自激啸叫（Gain Distribution）
接收机通常需要把微弱信号放大上亿倍（100dB以上）。
- 如果在同一个频率（比如单中频）上进行这么大倍数的放大，输出端的信号很容易通过线路感应"泄漏"回输入端，引起正反馈（自激振荡） ，导致接收机啸叫。
- 多重变频的优势：信号在射频段放大一点，在第一中频段放大一点，在第二中频段再放大一点。因为这三个阶段的频率都不一样，互不干扰，接收机工作非常稳定。
B. 避免本振泄漏干扰
如果是单变频，且接收频率很低时，本振频率可能和接收频率非常接近，本振信号可能会泄漏到天线端发射出去，干扰别人，或者反弹回来干扰自己。使用高第一中频可以将本振频率移开，减少这种困扰。
4. 那为什么还要三次变频？
二次变频通常已经能满足大多数高端通信接收机（如业余无线电电台、专业对讲机）的需求。但在某些极端应用中，会用到三次变频：
- 极端的镜像抑制需求：在频谱极度拥挤的环境下（如军用电子战、频谱监测），为了确保万无一失。
- 避开"内部干扰点" ：混频器不仅产生和差频，还会产生复杂的组合频率（Spurs）。有时候经过两次变频，某些内部产生的杂波恰好落在第二中频里。增加第三次变频可以灵活地避开这些特定的数学"陷阱"。
- 极宽的接收范围：例如频谱分析仪需要从几Hz接收到几十GHz，多次变频是必须的，以便将不同频段的信号逐级搬移到处理单元。
