日拱一卒之零中频接收机简述

如果说超外差接收机 是无线电世界的"经典老牌贵族"（稳重、高性能、结构复杂），那么零中频接收机 （Zero-IF Receiver），又称直接变频接收机（Direct Conversion Receiver, DCR），就是现代无线通信的"极简主义新锐"。

它是目前几乎所有智能手机、Wi-Fi、蓝牙设备芯片中的主流架构。

1. 核心概念：什么是"零中频"？

回顾一下超外差：它像坐飞机转机一样，先从中高频"搬"到一个中间频率（中频），处理完再"搬"到基带（音频或数据）。

零中频接收机 则是直达航班 。

它不需要"中频"这个中转站，直接把射频信号（RF）一步到位地"搬"到 0 Hz（即基带）。

• 超外差公式 ：fIF=∣fRF−fLO∣f_{IF} = | f_{RF} - f_{LO} |fIF=∣fRF−fLO∣ （中频 ≠ 0）
• 零中频公式 ：fLO=fRFf_{LO} = f_{RF}fLO=fRF （本振频率 = 信号频率）

2. 为什么要搞零中频？

在很长一段时间里，超外差统治着世界，因为零中频在模拟电路时代很难实现。但随着集成电路（芯片）技术的发展，零中频的优势变得无法抗拒：

1. 没有镜像干扰（Image Rejection）

   • 在超外差中，最头疼的是"镜像频率"。
   • 在零中频里，由于中频是 0，镜像频率就是信号本身（或者说镜像频率与信号频率重合）。因此，不需要那个笨重、昂贵且难以集成进芯片的"射频声表面波滤波器（SAW）" 来滤除镜像。

2. 极高的集成度（适合做成芯片）

   • 超外差需要很多外部元件（中频变压器、陶瓷滤波器等），这些东西体积大，没法塞进硅片里。
   • 零中频架构只需要低通滤波器（Low Pass Filter），这在芯片内部非常容易用晶体管实现。
   • 结果 ：整个收音机/通信模块可以做进单颗芯片里，这就是为什么现在的手机能做得这么轻薄。

3. 成本极低

   • 少了一次变频，少了一堆滤波器，电路大大简化，成本大幅下降。

4. 拥抱"软件无线电"（SDR）

   • 超外差的带宽通常被硬件滤波器锁死了。
   • 零中频输出的是基带信号，可以直接送入 ADC（模数转换器）变成数字信号，然后用软件来决定滤波带宽。想接收宽带的 WiFi 还是窄带的 4G，改改代码参数就行。

3. 工作原理与关键技术：I/Q 解调

"如果把频率变到了 0 Hz，那正弦波的正半周和负半周岂不是混在一起了？调频/调相信号怎么解调？"

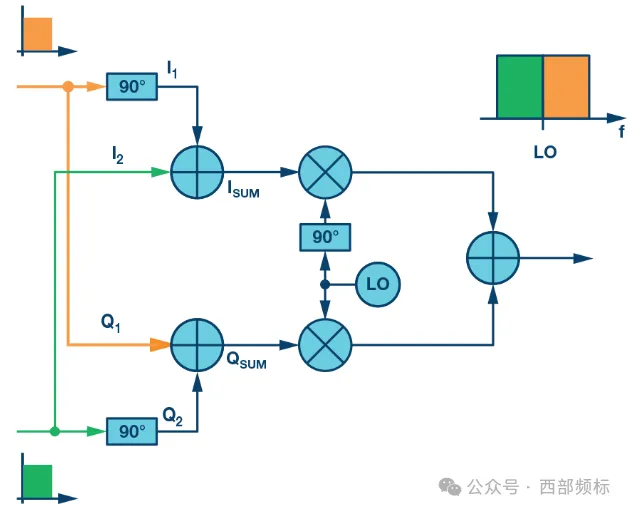

这是零中频最关键的技术点：它必须使用 I/Q 正交解调。

零中频接收机内部有两条平行的处理通道：

1. I 通道（In-phase，同相） ：本振信号直接与输入信号混频。
2. Q 通道（Quadrature，正交） ：本振信号先移相 90 度，再与输入信号混频。

通过这两路信号（I路和Q路），数学上就可以构建出一个复数信号。这样即使频率中心是 0 Hz，接收机依然能分清"正频率"和"负频率"（上边带和下边带），从而完美还原出复杂的调制信号（如 4G/5G 信号）。

4. 致命弱点与挑战（为什么以前不用？）

既然零中频这么好，为什么阿姆斯特朗 100 年前不直接用它？因为在模拟电路时代，它有几个"鬼门关"过不去，直到现代数字信号处理（DSP）技术出现才得以补救：

A. 直流偏差（DC Offset）------ 最大的拦路虎

• 现象：由于本振频率（LO）和接收频率（RF）一模一样。本振信号非常强，很容易泄漏到天线端，然后被天线反射回来，或者直接在混频器内部"自己和自己混频"。
• 后果 ：fLO−fLO=0f_{LO} - f_{LO} = 0fLO−fLO=0。这会产生一个巨大的直流电压（DC） ，叠加在微弱的有用信号上。这就像你想听蚊子叫（微弱信号），结果旁边一直有人在敲大鼓（直流大信号），导致电路饱和（堵塞）。
• 现代解法：使用复杂的 DSP 算法在数字域实时估算并减去这个直流分量。

B. 1/f 噪声（闪烁噪声）

• 现象：半导体器件（晶体管）在低频段（接近 0 Hz）会有天然的噪声，频率越低噪声越大（粉红噪声）。
• 后果：超外差把信号搬到中频（如 10.7 MHz）避开了这个噪声区。但零中频直接把信号搬到了 0 Hz，正好撞在晶体管噪声最大的"枪口"上。
• 现代解法：改进半导体工艺（CMOS RF工艺进步）以及使用动态斩波技术。

C. I/Q 不平衡

• 现象：模拟电路很难做到两条路（I和Q）的放大倍数完全一样，或者相位差精确是 90 度。
• 后果：解调出来的信号星座图会歪掉，导致误码率上升。
• 现代解法：还是靠 DSP 算法进行自动校准和补偿。

5. 对比

特性	超外差 (Superhet)	零中频 (Zero-IF / Direct Conversion)
变频次数	2次或更多	1次
镜像干扰	严重（需要昂贵的滤波器滤除）	无（通过I/Q正交抵消，无物理镜像）
电路复杂度	高（模拟器件多）	低（适合集成进芯片）
主要缺陷	体积大、成本高、难集成	直流偏差 (DC Offset) 、1/f 噪声
应用领域	军用电台、专业仪器、高性能接收机	手机 (4G/5G) 、WiFi、蓝牙、GPS、SDR
