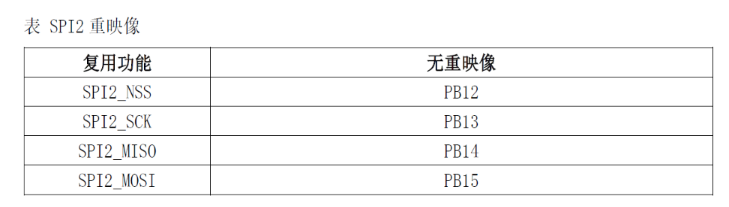

4.3.定位SPI的引脚位置

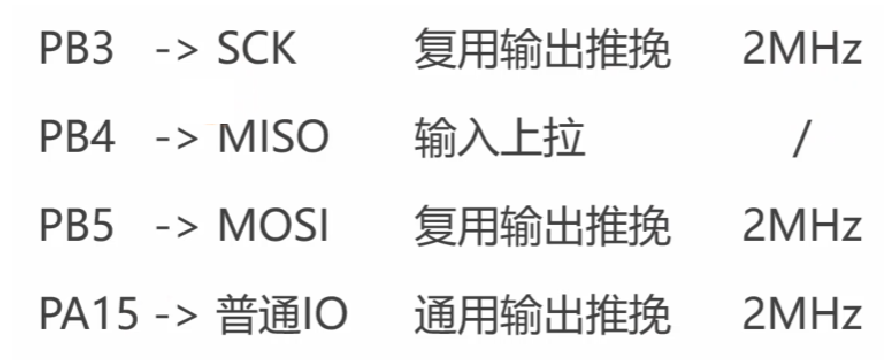

4.4.选择IO引脚的模式

4.5.选择IO最大输出速度

4.6.初始化IO引脚

五、SPI模块的初始化

5.1.SPI模块的基本工作原理

5.2.SPI_Init

5.3.选择数据通信方向

[5.3.1. 2线全双工](#5.3.1. 2线全双工)

[5.3.2. 2线只读](#5.3.2. 2线只读)

[5.3.3. 1线发送](#5.3.3. 1线发送)

[5.3.4. 1线接收](#5.3.4. 1线接收)

5.4.数据宽度、极性、相位和比特位传输顺序

5.4.1.数据宽度

5.4.2.极性和相位

5.4.3.比特位传输顺序

​编辑

5.5.设置波特率

5.6.NSS的配置方式

5.6.1.多主机模式

5.6.2.NSS配置

5.7.总代码

六、数据收发

6.1.SPI数据收发的特点

6.2.声明数据收发的编程接口

6.3.SPI数据收发过程简介

6.4.代码编写

七、W25Q64实验1

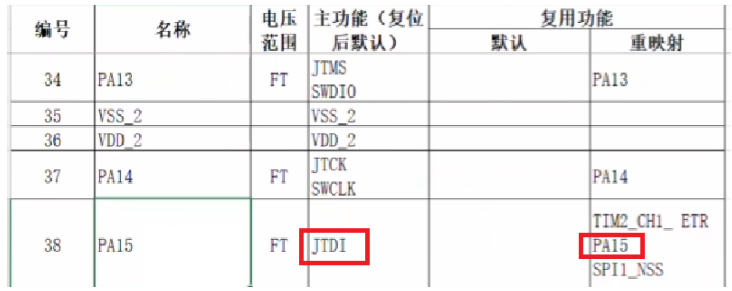

7.1.PA15的重映射

7.2.W25Q64的存储结构

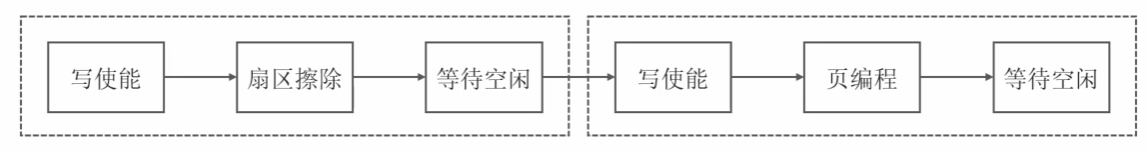

7.3.使用W25Q64存储数据

7.3.1.写使能

7.3.2.扇区擦除

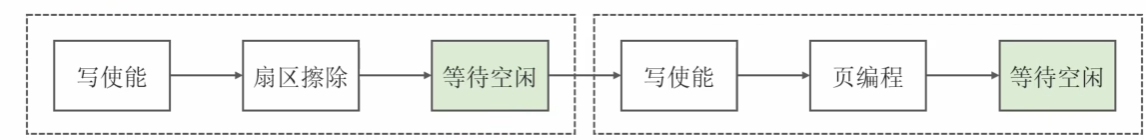

7.3.3.等待空闲

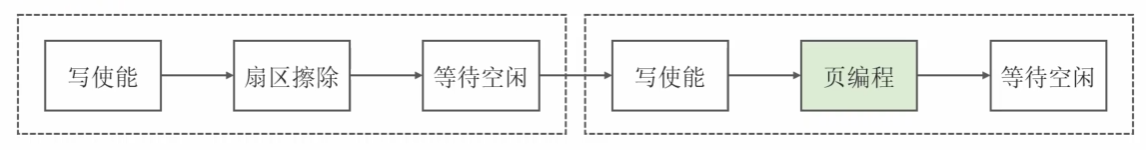

7.3.4.页编程

7.3.5.总代码

7.4.使用W25Q64读取数据

7.5.测试代码

八、W25Q64实验2

8.1.初始化板载LED

8.2.初始化按钮

8.4.保存LED的当前状态

8.5.恢复LED状态

8.6.总代码

一、电路结构和通信协议

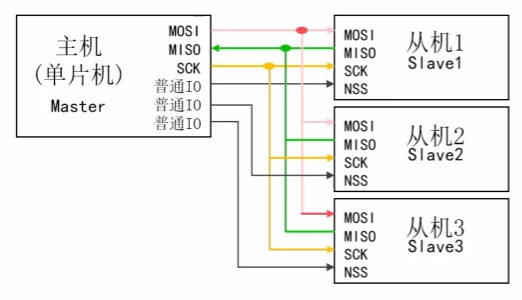

1.1.SPI总线的电路结构

**MOSI（Master Output Slave Input）：**主发从收

**MISO（Master Input Slave Output）：**主收从发

**SCK（Serial Clock）：**串行时钟

**NSS（Negative Slave Select）：**从机选择（低电压有效）

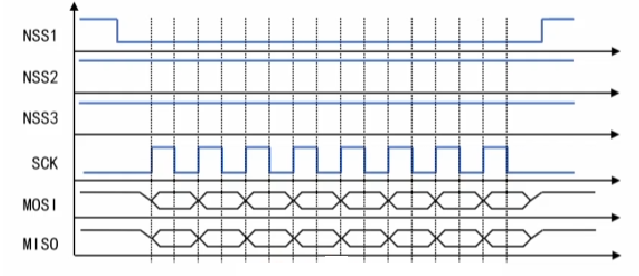

1.2.通信流程及波形

1.2.1.建立通信

主机通过IO引脚

向通信从机的NSS引脚发送低电压

向其他从机的NSS引脚发送高电压

1.2.2.发送时钟

通信时，主机通过SCK引脚

向通信从机的SCK引脚发送时钟信号

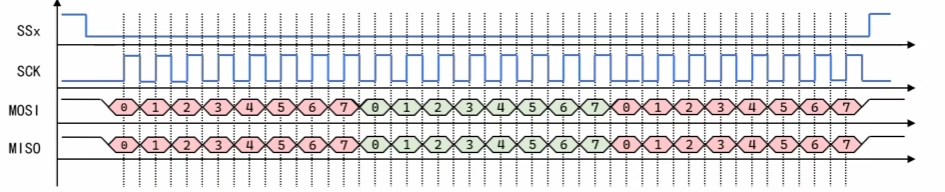

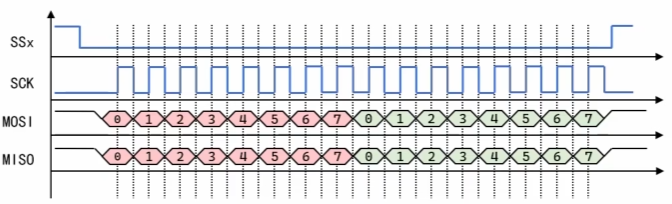

1.2.3.发送数据

每一个时钟周期在MOSI和MISO上各传输一个bit位

低电平表示0，高电平表示1

主机在发送一个bit位的同时，从机也会返回一个bit位

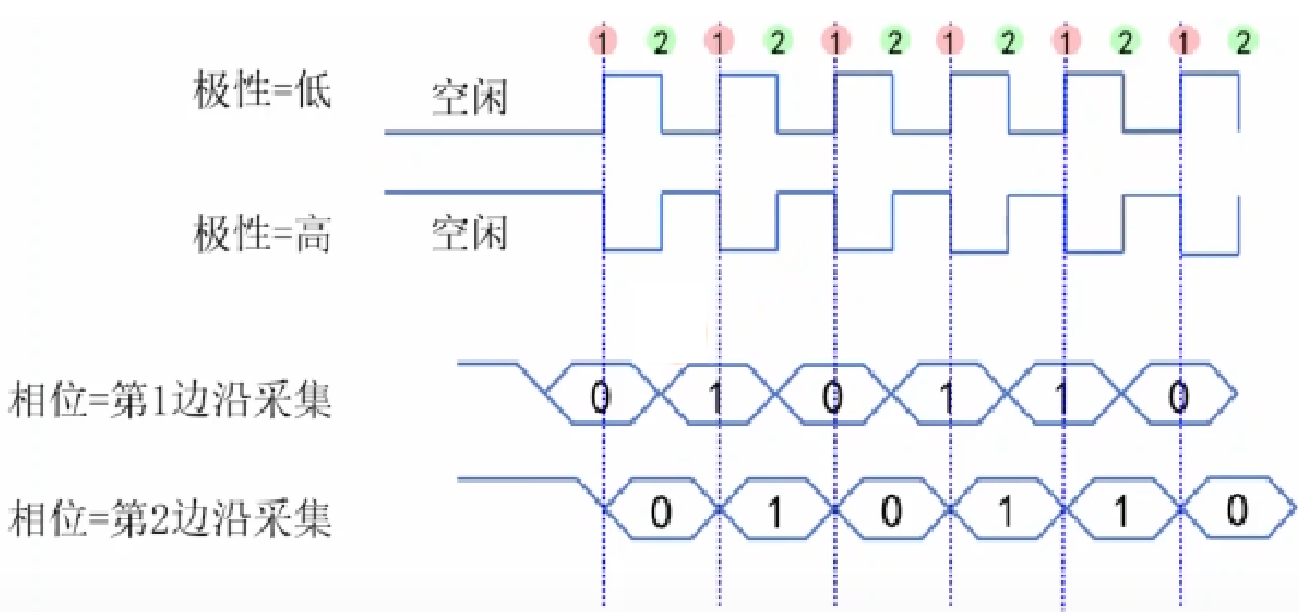

1.3.参数1：时钟信号的极性和相位

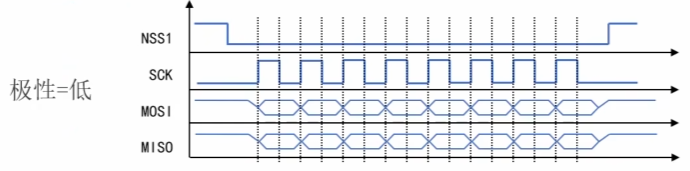

1.3.1.极性

**低极性：**空闲状态下，SCK引脚保持低电平

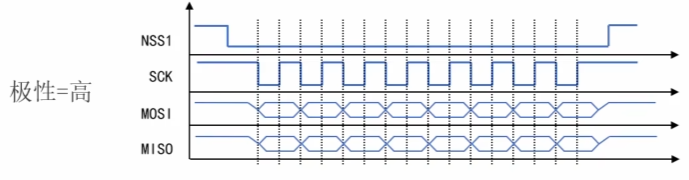

**高极性：**空闲状态下，SCK引脚保持高电平

1.3.2.相位

**第1边沿：**空闲状态后，第一个出现的边沿

**第2边沿：**空闲状态后，第二个出现的边沿

1.4.SPI的4种模式

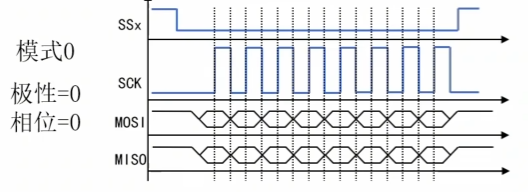

1.4.1.模式0

低极性第一边沿采集

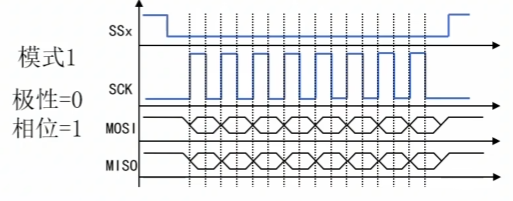

1.4.2.模式1

低极性第二边沿采集

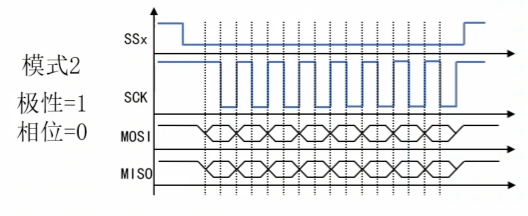

1.4.3.模式2

高极性第一边沿采集

1.4.4.模式3

高极性第二边沿采集

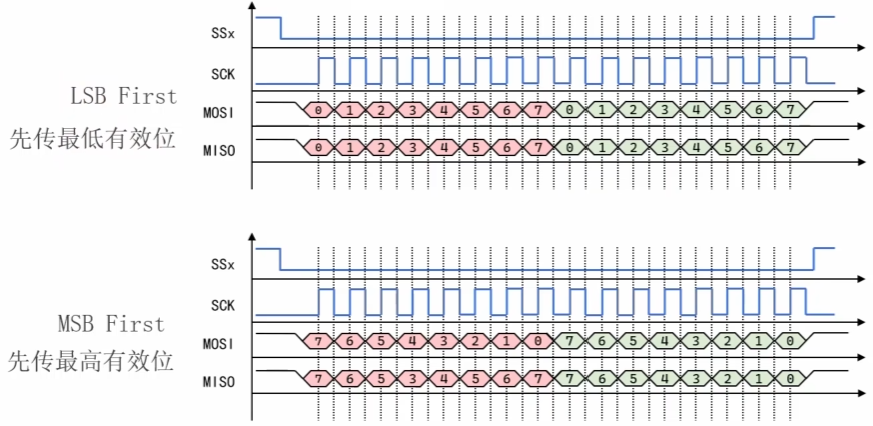

1.5.参数2：传输顺序

每个字节比特位的传输顺序

1.5.1.低位先行

先传最低有效位（LSB First）

1.5.2.高位先行

先传最高有效位（MSB First）

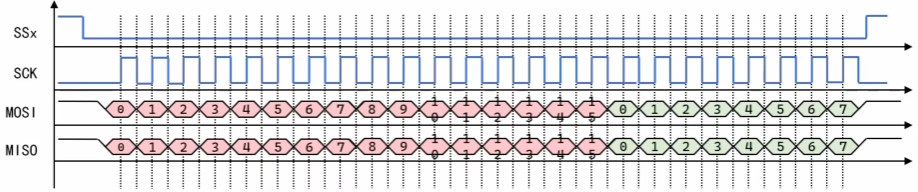

1.6.参数3：数据宽度

每次传输比特位的个数

1.6.1. 8 bit

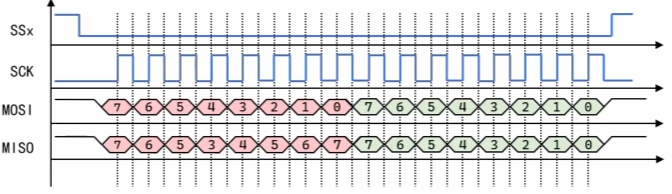

1.6.2. 16 bit

二、按钮驱动程序编写

使用按钮切换板载LED亮灭状态

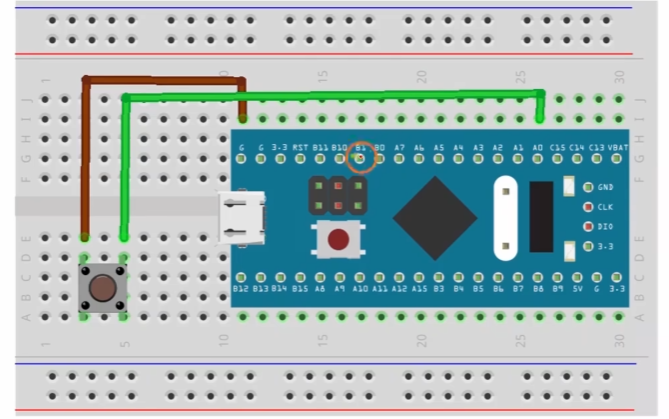

2.1.连接电路

按钮接法：

PA0 输入上拉模式

  • 按钮按下：0
  • 按钮松开：1

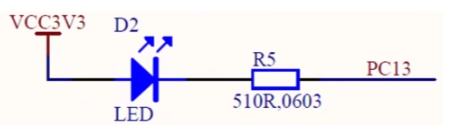

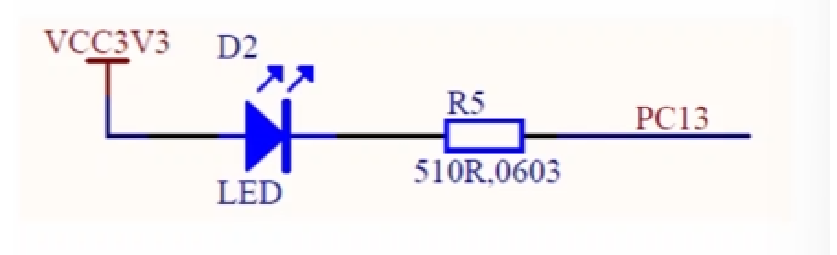

板载LED接法：

PC13 输出开漏模式

  • 写1：LED熄灭
  • 写0：LED点亮

2.2.初始化板载LED和按钮

cpp 复制代码
#include "stm32f10x.h"

void App_Button_Init(void);
void App_OnBoardLED_Init(void);

int main(void)
{
	App_Button_Init();//按钮初始化
	App_OnBoardLED_Init();//LED初始化

	while(1)
	{
	}
}

void App_Button_Init(void)
{
	/*启动GPIOA时钟*/
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);
	/*声明GPIO结构变量*/
	GPIO_InitTypeDef GPIO_InitStruct;
	/*选择PA0引脚*/
	GPIO_InitStruct.GPIO_Pin = GPIO_Pin_0;
	/*输入上拉模式*/
	GPIO_InitStruct.GPIO_Mode = GPIO_Mode_IPU;
	/*初始化PA0引脚*/
	GPIO_Init(GPIOA,&GPIO_InitStruct);
}

void App_OnBoardLED_Init(void)
{
	/*启动GPIOC时钟*/
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOC,ENABLE);
	/*声明GPIO结构变量*/
	GPIO_InitTypeDef GPIO_InitStruct;
	/*选择PC13引脚*/
	GPIO_InitStruct.GPIO_Pin = GPIO_Pin_13;
	/*输出开漏模式*/
	GPIO_InitStruct.GPIO_Mode = GPIO_Mode_Out_OD;
	/*最大输出速率为2MHz*/
	GPIO_InitStruct.GPIO_Speed = GPIO_Speed_2MHz;
	/*初始化PA0引脚*/
	GPIO_Init(GPIOC,&GPIO_InitStruct);
}

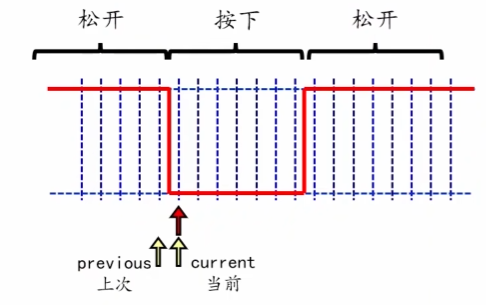

2.3.按钮程序的基本原理

松开按钮时为高电平1

按下按钮时为低电平0

创建变量prev和cur，prev记录上次引脚电平，cur记录当前引脚电平

当上次为1，当前为0时：按下按钮

当上次为0，当前为1时：松开按钮

cpp 复制代码
int main(void)
{
	App_Button_Init();//按钮初始化
	App_OnBoardLED_Init();//LED初始化

	uint8_t previous = Bit_SET;
	uint8_t current = Bit_SET;

	while(1)
	{
		previous = current;//保存上次状态
		current = GPIO_ReadInputDataBit(GPIOA,GPIO_Pin_0);//更新当前状态
		if(previous != current)//如果上次与当前不等
		{
			if(current == Bit_SET)//按钮松开
			{
				//改变LED的亮灭状态
			}
			else//按钮按下
			{
			}
		}
	}
}

改变LED亮灭状态

cpp 复制代码
void GPIO_WriteBit(GPIO_TypeDef* GPIOx,uint16_t GPIO_Pin,BitAction BitVal);

**作用：**向输出数据寄存器写0/1

cpp 复制代码
uint8_t GPIO_ReadOutputDataBit(GPIO_TypeDef* GPIOx,uint16_t GPIO_Pin);

**作用：**读取输出数据寄存器的一个比特位

cpp 复制代码
int main(void)
{
	App_Button_Init();//按钮初始化
	App_OnBoardLED_Init();//LED初始化

	uint8_t previous = Bit_SET;
	uint8_t current = Bit_SET;

	while(1)
	{
		previous = current;//保存上次状态
		current = GPIO_ReadInputDataBit(GPIOA,GPIO_Pin_0);//更新当前状态
		if(previous != current)//如果上次与当前不等
		{
			if(current == Bit_SET)//按钮松开
			{
				//读取输出数据寄存器的值
				if(GPIO_ReadOutputDataBit(GPIOC,GPIO_Pin_13) == Bit_SET)//如果是1
				{
					GPIO_WriteBit(GPIOC,GPIO_Pin_13,Bit_RESET);//写0
				}
				else//如果是0
				{
					GPIO_WriteBit(GPIOC,GPIO_Pin_13,Bit_SET);//写1
				}
			}
			else//按钮按下
			{
			}
		}
	}
}

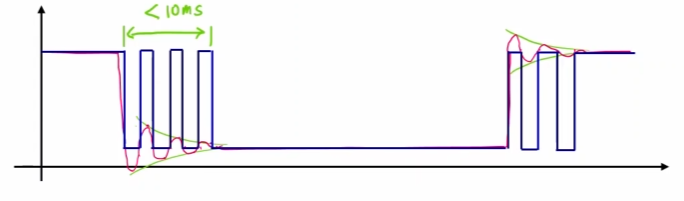

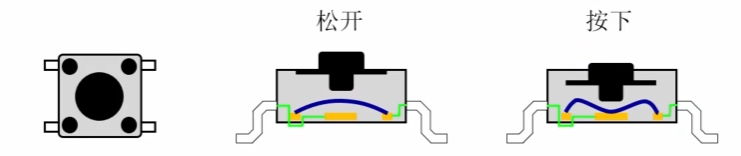

2.4.按钮消抖的原理

cpp 复制代码
#include "stm32f10x.h"
#include "delay.h"

void App_Button_Init(void);
void App_OnBoardLED_Init(void);

int main(void)
{
	App_Button_Init();//按钮初始化
	App_OnBoardLED_Init();//LED初始化

	uint8_t previous = Bit_SET;
	uint8_t current = Bit_SET;

	while(1)
	{
		previous = current;//保存上次状态
		current = GPIO_ReadInputDataBit(GPIOA,GPIO_Pin_0);//更新当前状态
		if(previous != current)//如果上次与当前不等
		{
			if(current == Bit_SET)//按钮松开
			{
				//读取输出数据寄存器的值
				if(GPIO_ReadOutputDataBit(GPIOC,GPIO_Pin_13) == Bit_SET)//如果是1
				{
					GPIO_WriteBit(GPIOC,GPIO_Pin_13,Bit_RESET);//写0
				}
				else//如果是0
				{
					GPIO_WriteBit(GPIOC,GPIO_Pin_13,Bit_SET);//写1
				}
			}
			else//按钮按下
			{
			}
			Delay(10);
		}
	}
}

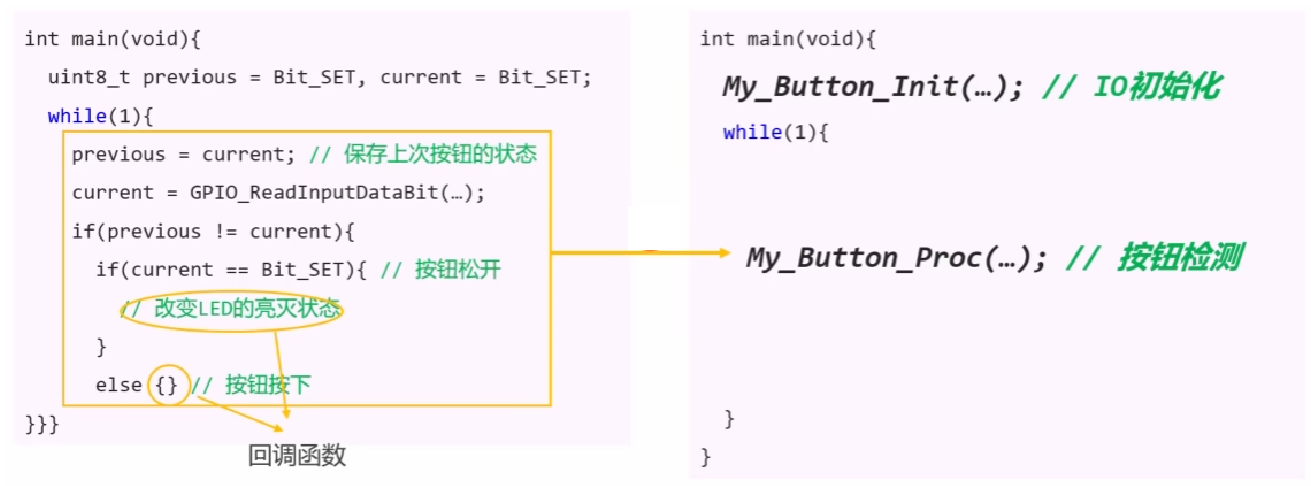

三、按钮代码的封装

3.1.搭建电路

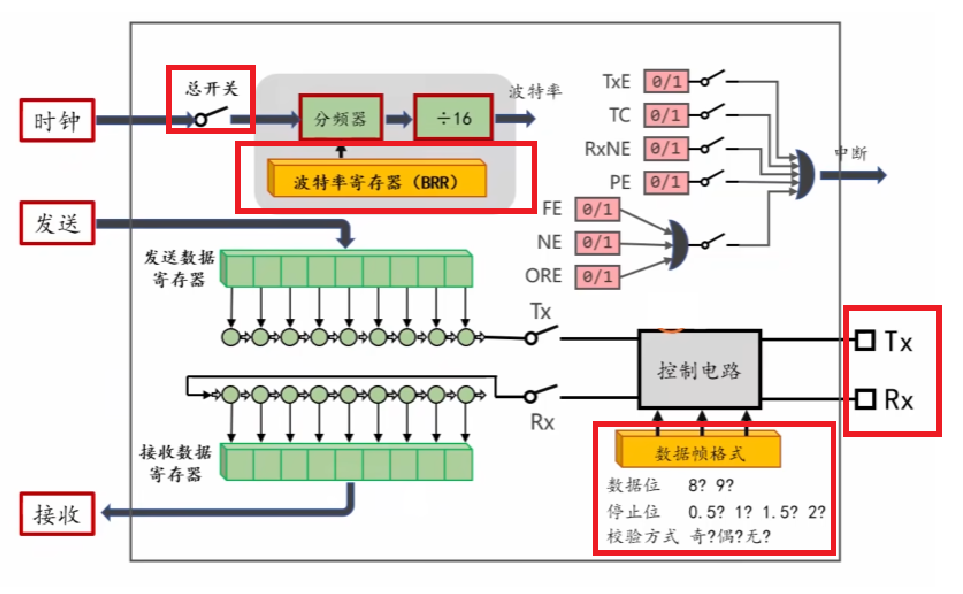

3.2.串口的初始化

cpp 复制代码
#include "stm32f10x.h"
#include "usart.h"//引入串口头文件

/*声明串口初始化函数*/
void App_USART1_Init(void);

int main(void)
{
    /*初始化串口*/
	App_USART1_Init();

    /*测试串口*/
	My_USART_SendString(USART1,"Hello world\r\n");

	while(1)
	{
	}
}

/*创建串口初始化函数*/
void App_USART1_Init(void)
{
	//#1：初始化IO引脚 PA9 Tx PA10 Rx

	/*开启GPIOA时钟*/
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);
	/*声明GPIO结构变量*/
	GPIO_InitTypeDef GPIO_InitStruct;
	/*选择PA9引脚*/
	GPIO_InitStruct.GPIO_Pin = GPIO_Pin_9;
	/*复用输出推挽模式*/
	GPIO_InitStruct.GPIO_Mode = GPIO_Mode_AF_PP;
	/*最大输出速率为2MHz*/
	GPIO_InitStruct.GPIO_Speed = GPIO_Speed_2MHz;
	/*初始化PA9引脚*/
	GPIO_Init(GPIOA,&GPIO_InitStruct);
	/*选择PA10引脚*/
	GPIO_InitStruct.GPIO_Pin = GPIO_Pin_10;
	/*输入上拉模式*/
	GPIO_InitStruct.GPIO_Mode = GPIO_Mode_IPU;
	/*初始化PA9引脚*/
	GPIO_Init(GPIOA,&GPIO_InitStruct);

	//#2：初始化USART1

	/*开启USART1时钟*/
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1,ENABLE);
	/*声明USART1结构变量*/
	USART_InitTypeDef USART_InitStruct;
	/*波特率为115200*/
	USART_InitStruct.USART_BaudRate = 115200;
	/*收发方向为双向*/
	USART_InitStruct.USART_Mode = USART_Mode_Tx | USART_Mode_Rx;
	/*数据位为8位*/
	USART_InitStruct.USART_WordLength = USART_WordLength_8b;
	/*校验方式为无*/
	USART_InitStruct.USART_Parity = USART_Parity_No;
	/*停止位为1位*/
	USART_InitStruct.USART_StopBits = USART_StopBits_1;
	/*初始化USART1*/
	USART_Init(USART1,&USART_InitStruct);
	/*闭合USART1总开关*/
	USART_Cmd(USART1,ENABLE);
}

3.3.按钮的初始化

cpp 复制代码
void My_Button_Init(Button_TypeDef* Button,Button_InitTypeDef* Button_InistStruct);

解析：

  • 参数1：按钮结构地址
  • 参数2：初始化的参数结构体地址

**作用：**初始化按钮，配置按钮的各种参数（包括IO引脚）

**补充：**Button_InitTypeDef结构（按钮参数菜单）

cpp 复制代码
struct GPIO_InitTypeDef
{
    GPIO_TypeDef* GPIOx;
    uint16_t GPIO_Pin;
    uint32_t LongPressTime;
    uint32_t LongPressInterval;
    uint32_t ClickInterval;
    void(*button_pressed_cb)(void);
    void(*button_released_cb)(void);
    void(*button_clicked_cb)(uint8_t clicks);
    void(*button_Long_pressed_cb)(uint8_t clicks);
};

分析：

**1.GPIOx：**IO引脚的端口号

**2.GPIO_Pin：**IO引脚的引脚编号

**3.LongPressTime：**长按的时间阈值（单位：毫秒，0表示默认1000）

**4.LongPressInterval：**长按后持续触发的时间间隔（0表示默认100）

**5.ClickInterval：**连击的最大间隔（0表示默认200）

**6.button_pressed_cb：**按钮按下

**7.button_released_cb：**按钮抬起

**8.button_clicked_cb：**按钮点击

**9.button_Long_pressed_cb：**按钮长按

**注：**最后四个回调函数没有就填0

cpp 复制代码
#include "stm32f10x.h"
#include "usart.h"//引入串口头文件
#include "button.h"//引入按钮头文件

/*声明按钮结构变量*/
Button_TypeDef button1;
/*声明串口初始化函数*/
void App_USART1_Init(void);
/*声明按钮初始化函数*/
void App_Button_Init(void);

int main(void)
{
	/*初始化串口*/
	App_USART1_Init();

	/*初始化按钮1*/
	App_Button_Init();

	while(1)
	{
        /*按钮进程函数*/
        My_Button_Proc(&button1);
	}
}

/*创建串口初始化函数*/
void App_USART1_Init(void)
{
	//#1：初始化IO引脚 PA9 Tx PA10 Rx

	/*开启GPIOA时钟*/
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);
	/*声明GPIO结构变量*/
	GPIO_InitTypeDef GPIO_InitStruct;
	/*选择PA9引脚*/
	GPIO_InitStruct.GPIO_Pin = GPIO_Pin_9;
	/*复用输出推挽模式*/
	GPIO_InitStruct.GPIO_Mode = GPIO_Mode_AF_PP;
	/*最大输出速率为2MHz*/
	GPIO_InitStruct.GPIO_Speed = GPIO_Speed_2MHz;
	/*初始化PA9引脚*/
	GPIO_Init(GPIOA,&GPIO_InitStruct);
	/*选择PA10引脚*/
	GPIO_InitStruct.GPIO_Pin = GPIO_Pin_10;
	/*输入上拉模式*/
	GPIO_InitStruct.GPIO_Mode = GPIO_Mode_IPU;
	/*初始化PA9引脚*/
	GPIO_Init(GPIOA,&GPIO_InitStruct);

	//#2：初始化USART1

	/*开启USART1时钟*/
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1,ENABLE);
	/*声明USART1结构变量*/
	USART_InitTypeDef USART_InitStruct;
	/*波特率为115200*/
	USART_InitStruct.USART_BaudRate = 115200;
	/*收发方向为双向*/
	USART_InitStruct.USART_Mode = USART_Mode_Tx | USART_Mode_Rx;
	/*数据位为8位*/
	USART_InitStruct.USART_WordLength = USART_WordLength_8b;
	/*校验方式为无*/
	USART_InitStruct.USART_Parity = USART_Parity_No;
	/*停止位为1位*/
	USART_InitStruct.USART_StopBits = USART_StopBits_1;
	/*初始化USART1*/
	USART_Init(USART1,&USART_InitStruct);
	/*闭合USART1总开关*/
	USART_Cmd(USART1,ENABLE);
}

/*创建按钮初始化函数*/
void App_Button_Init(void)
{
	/*声明按钮初始化结构变量*/
	Button_InitTypeDef Button_InitStruct;
	/*IO引脚的端口号设为GPIOA*/
	Button_InitStruct.GPIOx = GPIOA;
	/*IO引脚的引脚编号设为0*/
	Button_InitStruct.GPIO_Pin = GPIO_Pin_0;
	/*连击的最大间隔设为0*/
	Button_InitStruct.ClickInterval = 0;
	/*长按的时间阈值设为0*/
	Button_InitStruct.LongPressTime = 0;
	/*长按后持续触发的时间间隔设为0*/
	Button_InitStruct.LongPressTickInterval = 0;
	/*按钮点击*/
	Button_InitStruct.button_clicked_cb = 0;
	/*按钮按下*/
	Button_InitStruct.button_pressed_cb = 0;
	/*按钮抬起*/
	Button_InitStruct.button_released_cb = 0;
	/*按钮长按*/
	Button_InitStruct.button_long_pressed_cb = 0;
	/*初始化按钮1*/
	My_Button_Init(&button1,&Button_InitStruct);
}

3.4.进程函数

cpp 复制代码
void My_Button_Proc(Button_TypeDef *Button);

**注：**该方法需要在main函数的while循环中调用

3.5.回调函数

3.5.1.按钮点击函数
cpp 复制代码
void button_clicked_cb(uint8_t clicks);

解析：

**参数：**点击按钮的次数

示例：

cpp 复制代码
/*创建按钮点击函数*/
void button_clicked_cb(uint8_t clicks)
{
	/*单击*/
	if(clicks == 1)
	{
		cnt++;//计次加一
	}
	else if(clicks == 2)//双击
	{
		cnt = 0;//计次清零
	}
}
3.5.2.按钮长按函数
cpp 复制代码
void button_long_pressed_cb(uint8_t ticks);

解析：

**参数：**长按触发的次数

示例：

cpp 复制代码
/*创建按钮长按函数*/
void button_long_pressed_cb(uint8_t ticks)
{
	cnt++;//计次加1
}

将设置好的回调函数赋给按钮结构体的成员变量

cpp 复制代码
/*按钮点击*/
Button_InitStruct.button_clicked_cb = button_clicked_cb;
/*按钮按下*/
Button_InitStruct.button_pressed_cb = 0;
/*按钮抬起*/
Button_InitStruct.button_released_cb = 0;
/*按钮长按*/
Button_InitStruct.button_long_pressed_cb = button_long_pressed_cb;

总代码：

cpp 复制代码
#include "stm32f10x.h"
#include "usart.h"//引入串口头文件
#include "button.h"//引入按钮头文件

/*声明按钮结构变量*/
Button_TypeDef button1;
/*实验计数变量*/
uint32_t cnt = 0;
/*声明串口初始化函数*/
void App_USART1_Init(void);
/*声明按钮初始化函数*/
void App_Button_Init(void);
/*声明按钮点击函数*/
void button_clicked_cb(uint8_t clicks);
/*声明按钮长按函数*/
void button_long_pressed_cb(uint8_t ticks);

int main(void)
{
	/*初始化串口*/
	App_USART1_Init();

	/*初始化按钮1*/
	App_Button_Init();

	while(1)
	{
		My_Button_Proc(&button1);
	}
}

/*创建串口初始化函数*/
void App_USART1_Init(void)
{
	//#1：初始化IO引脚 PA9 Tx PA10 Rx

	/*开启GPIOA时钟*/
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);
	/*声明GPIO结构变量*/
	GPIO_InitTypeDef GPIO_InitStruct;
	/*选择PA9引脚*/
	GPIO_InitStruct.GPIO_Pin = GPIO_Pin_9;
	/*复用输出推挽模式*/
	GPIO_InitStruct.GPIO_Mode = GPIO_Mode_AF_PP;
	/*最大输出速率为2MHz*/
	GPIO_InitStruct.GPIO_Speed = GPIO_Speed_2MHz;
	/*初始化PA9引脚*/
	GPIO_Init(GPIOA,&GPIO_InitStruct);
	/*选择PA10引脚*/
	GPIO_InitStruct.GPIO_Pin = GPIO_Pin_10;
	/*输入上拉模式*/
	GPIO_InitStruct.GPIO_Mode = GPIO_Mode_IPU;
	/*初始化PA9引脚*/
	GPIO_Init(GPIOA,&GPIO_InitStruct);

	//#2：初始化USART1

	/*开启USART1时钟*/
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1,ENABLE);
	/*声明USART1结构变量*/
	USART_InitTypeDef USART_InitStruct;
	/*波特率为115200*/
	USART_InitStruct.USART_BaudRate = 115200;
	/*收发方向为双向*/
	USART_InitStruct.USART_Mode = USART_Mode_Tx | USART_Mode_Rx;
	/*数据位为8位*/
	USART_InitStruct.USART_WordLength = USART_WordLength_8b;
	/*校验方式为无*/
	USART_InitStruct.USART_Parity = USART_Parity_No;
	/*停止位为1位*/
	USART_InitStruct.USART_StopBits = USART_StopBits_1;
	/*初始化USART1*/
	USART_Init(USART1,&USART_InitStruct);
	/*闭合USART1总开关*/
	USART_Cmd(USART1,ENABLE);
}

/*创建按钮初始化函数*/
void App_Button_Init(void)
{
	/*声明按钮结构变量*/
	Button_InitTypeDef Button_InitStruct;
	/*IO引脚的端口号设为GPIOA*/
	Button_InitStruct.GPIOx = GPIOA;
	/*IO引脚的引脚编号设为0*/
	Button_InitStruct.GPIO_Pin = GPIO_Pin_0;
	/*连击的最大间隔设为0*/
	Button_InitStruct.ClickInterval = 0;
	/*长按的时间阈值设为0*/
	Button_InitStruct.LongPressTime = 0;
	/*长按后持续触发的时间间隔设为0*/
	Button_InitStruct.LongPressTickInterval = 0;
	/*按钮点击*/
	Button_InitStruct.button_clicked_cb = button_clicked_cb;
	/*按钮按下*/
	Button_InitStruct.button_pressed_cb = 0;
	/*按钮抬起*/
	Button_InitStruct.button_released_cb = 0;
	/*按钮长按*/
	Button_InitStruct.button_long_pressed_cb = button_long_pressed_cb;
	/*初始化按钮1*/
	My_Button_Init(&button1,&Button_InitStruct);
}

/*创建按钮点击函数*/
void button_clicked_cb(uint8_t clicks)
{
	/*单击*/
	if(clicks == 1)
	{
		cnt++;//计次加一
		My_USART_Printf(USART1,"%d",cnt);
	}
	else if(clicks == 2)//双击
	{
		cnt = 0;//计次清零
		My_USART_Printf(USART1,"%d",cnt);
	}
}

/*创建按钮长按函数*/
void button_long_pressed_cb(uint8_t ticks)
{
	cnt++;//计次加1
	My_USART_Printf(USART1,"%d",cnt);
}

四、IO引脚初始化

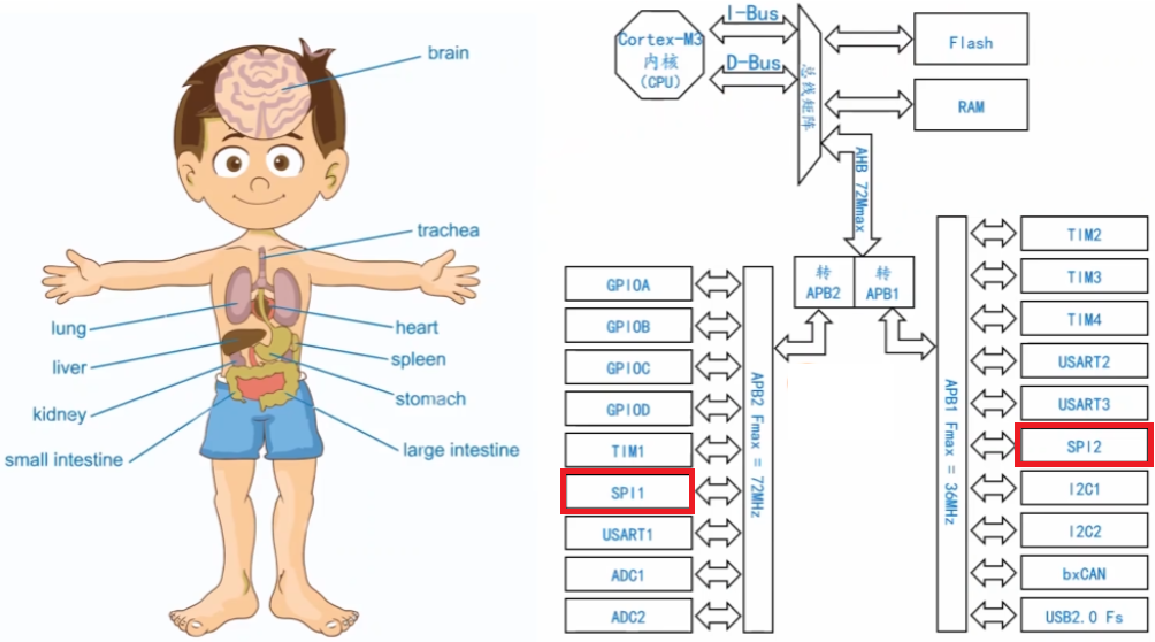

4.1.SPI模块简介

SPI模块是单片机上的片上外设，给单片机通过SPI通信接口

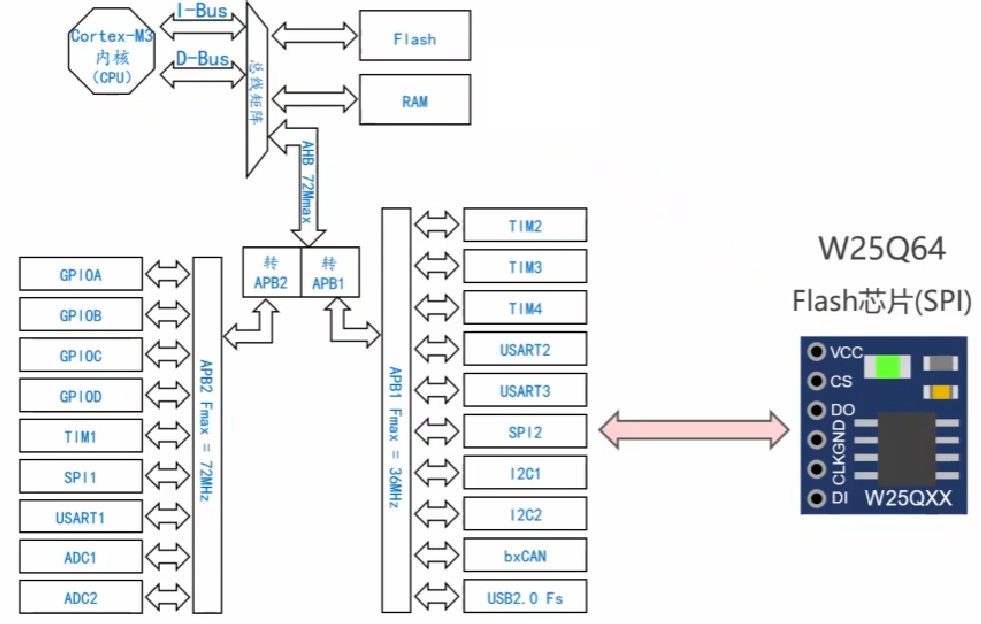

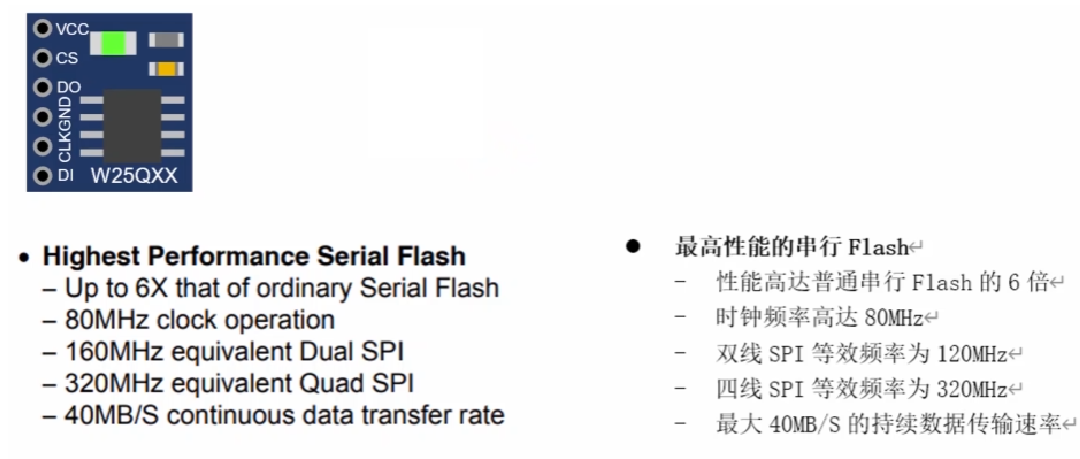

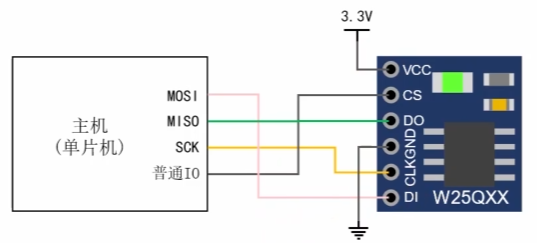

4.2.W25Q64简介

单片机内部Flash：类似于内部硬盘，存放编写的程序

W25Q64的Flash：类似于移动硬盘，存放单独的数据

通过SPI总线与单片机通信

**VCC：**接电源+

**GND：**接地

**DI（Slave Data Input MOSI）：**接主机的MOSI

**DO（Slave Data Output MISO）：**接主机的MISO

**CLK（Serial Clock SCK）：**接主机的SCK

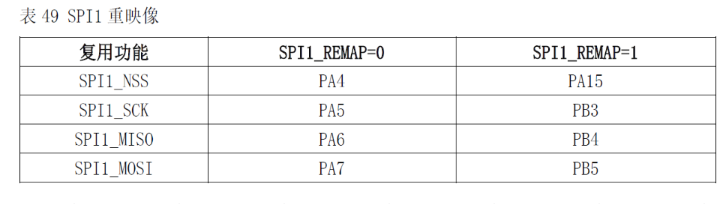

4.3.定位SPI的引脚位置

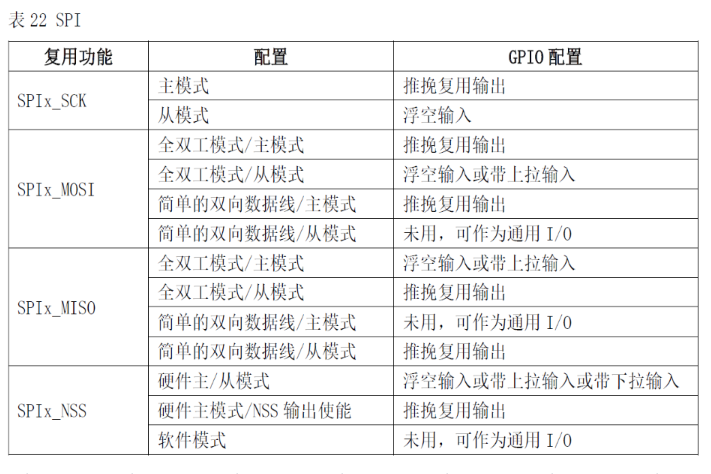

4.4.选择IO引脚的模式

4.5.选择IO最大输出速度

4.6.初始化IO引脚

cpp 复制代码
#include "stm32f10x.h"

//声明SPI1初始化函数
void App_SPI1_Init(void);

int main(void)
{
	App_SPI1_Init();

	while(1)
	{
	}
}

//创建SPI1初始化函数
void App_SPI1_Init(void)
{
	//#1：初始化IO引脚

	/*开启AFIO的时钟*/
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO,ENABLE);
	/*开启SPI1重映射*/
	GPIO_PinRemapConfig(GPIO_Remap_SPI1,ENABLE);
	/*声明GPIO结构变量*/
	GPIO_InitTypeDef GPIO_InitStruct;

	/*PB3 SCK AF_PP 2MHz*/
	/*开启GPIOB的时钟*/
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB,ENABLE);
	/*选择PB3引脚*/
	GPIO_InitStruct.GPIO_Pin = GPIO_Pin_3;
	/*复用输出推挽模式*/
	GPIO_InitStruct.GPIO_Mode = GPIO_Mode_AF_PP;
	/*最大输出速率为2MHz*/
	GPIO_InitStruct.GPIO_Speed = GPIO_Speed_2MHz;
	/*初始化PB3*/
	GPIO_Init(GPIOB,&GPIO_InitStruct);

	/*PB4 MISO IPU*/
	/*开启GPIOB的时钟*/
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB,ENABLE);
	/*选择PB4引脚*/
	GPIO_InitStruct.GPIO_Pin = GPIO_Pin_4;
	/*输入上拉模式*/
	GPIO_InitStruct.GPIO_Mode = GPIO_Mode_IPU;
	/*初始化PB4*/
	GPIO_Init(GPIOB,&GPIO_InitStruct);

	/*PB5 MOSI AF_PP 2MHz*/
	/*开启GPIOB的时钟*/
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB,ENABLE);
	/*选择PB5引脚*/
	GPIO_InitStruct.GPIO_Pin = GPIO_Pin_5;
	/*复用输出推挽模式*/
	GPIO_InitStruct.GPIO_Mode = GPIO_Mode_AF_PP;
	/*最大输出速率为2MHz*/
	GPIO_InitStruct.GPIO_Speed = GPIO_Speed_2MHz;
	/*初始化PB3*/
	GPIO_Init(GPIOB,&GPIO_InitStruct);

	/*PA15 普通IO Out_PP 2MHz*/
	/*开启GPIOA的时钟*/
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);
	/*选择PA15引脚*/
	GPIO_InitStruct.GPIO_Pin = GPIO_Pin_15;
	/*通用输出推挽模式*/
	GPIO_InitStruct.GPIO_Mode = GPIO_Mode_Out_PP;
	/*最大输出速率为2MHz*/
	GPIO_InitStruct.GPIO_Speed = GPIO_Speed_2MHz;
	/*初始化PA15*/
	GPIO_Init(GPIOA,&GPIO_InitStruct);
}

五、SPI模块的初始化

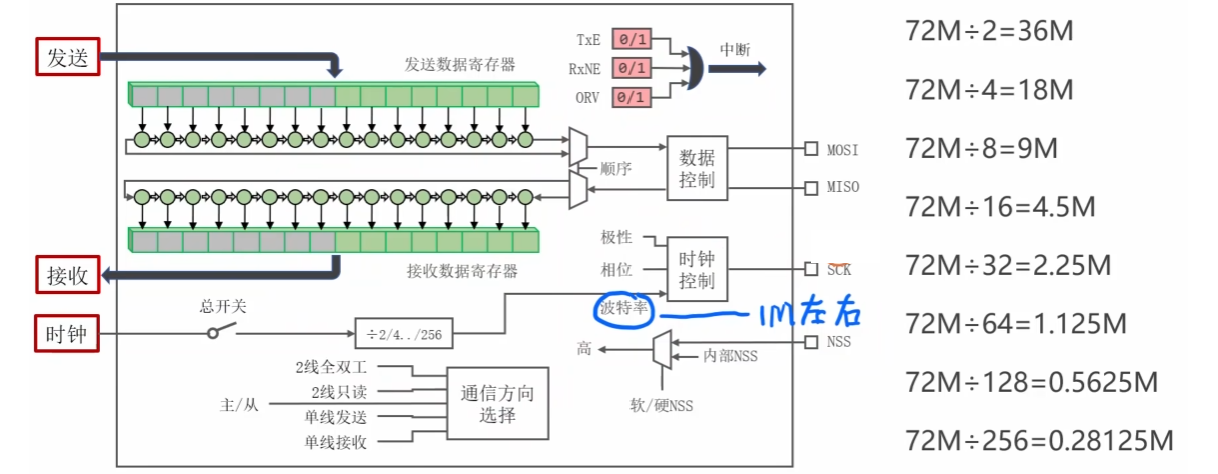

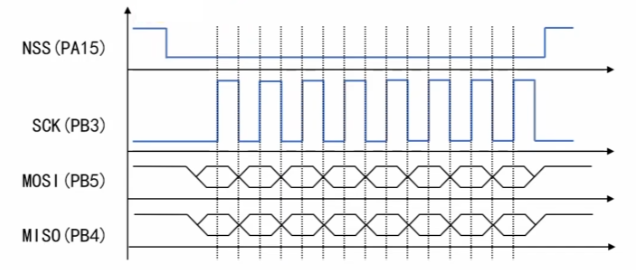

5.1.SPI模块的基本工作原理

**MOSI：**主发从收

**MISO：**主收从发

**SCK：**串行时钟

**NSS（只在从机模式使用）：**从机选择

**发送数据：**将数据写入发送数据寄存器，再由移位寄存器逐个bit位通过MOSI向外发送

**接收数据：**通过MISO接收波形，逐个bit位进行解析，移位寄存器填满后写入接收数据寄存器

**时钟信号：**单片机内部产生的时钟信号经过分频器产生不同速度的波特率

**时钟控制：**控制时钟的极性、相位、波特率在SCK引脚输出相应的波形

**NSS：**作主机时NSS引脚也需配置

**SPI标志位：**TxE，RxNE，ORV

5.2.SPI_Init

cpp 复制代码
void SPI_Init(SPI_TypeDef* SPIx,SPI_InitTypeDef* SPI_InitStruct);

解析：

  • 参数1：SPI的名称 SPI1，SPI2
  • 参数2：初始化的参数结构体地址

作用： 初始化SPI，配置SPI的各种参数

**补充：**SPI_InitTypeDef结构（SPI参数菜单）

cpp 复制代码
struct SPI_InitTypeDef
{
	uint16_t SPI_Direction;
	uint16_t SPI_Mode;
	uint16_t SPI_DataSize;
	uint16_t SPI_CPOL;
	uint16_t SPI_CPHA;
	uint16_t SPI_NSS;
	uint16_t SPI_BaudRatePrescaler;
	uint16_t SPI_FirstBit;
};

分析：

**SPI_Direction：**选择SPI通信方向

  • SPI_Direction_2Lines_FullDuplex：2线全双工
  • SPI_Direction_2Lines_ReadOnly：2线只读
  • SPI_Direction_1Lines_Rx：单线接收
  • SPI_Direction_1Lines_Tx：单线发送

**SPI_Mode：**选择SPI模式

  • SPI_Master：主机模式
  • SPI_Slave：从机模式

**SPI_DataSize：**数据宽度

  • SPI_DataSize_8b：8bit
  • SPI_DataSize_16b：16bit

**SPI_CPOL：**时钟的极性

**SPI_CPHA：**时钟的相位

**SPI_NSS：**软件NSS/硬件NSS

**SPI_BaudRatePrescaler：**波特率分频器的分频系数

**SPI_FirstBit：**比特位的传输顺序

  • SPI_FirstBit_MSB：高位先行
  • SPI_FirstBit_LSB：低位先行

5.3.选择数据通信方向

5.3.1. 2线全双工

标准的SPI总线格式

主机MOSI发送数据，从机MOSI接收数据

主机MISO接收数据，从机MISO发送数据

**全双工：**通信接口既能发送数据、也能接收数据，并且数据收发同时进行

5.3.2. 2线只读

一般用于从机

主机MOSI发送数据，从机MOSI接收数据

但从机不会通过MISO发送数据（主机向从机广播）

5.3.3. 1线发送

单线、方向是发送

主机单线发送、从机单线接收

5.3.4. 1线接收

单向、方向是接收

主机单线接收、从机单线发送

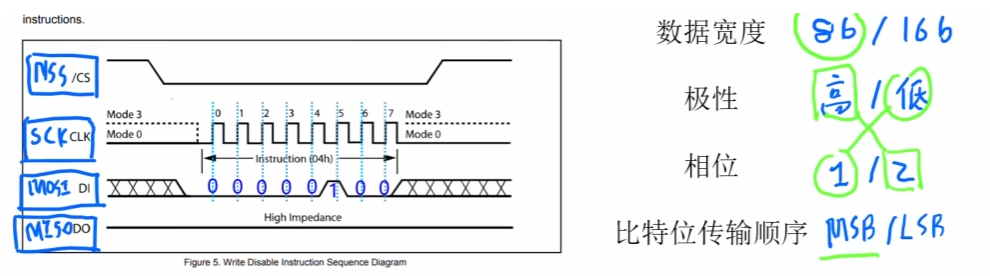

5.4.数据宽度、极性、相位和比特位传输顺序

5.4.1.数据宽度

8bit（一个字节）：

16bit（一个字长）：

5.4.2.极性和相位
5.4.3.比特位传输顺序

5.5.设置波特率

由于使用面包板作实验，只需将波特率设为1MHz

分频系数设置为64

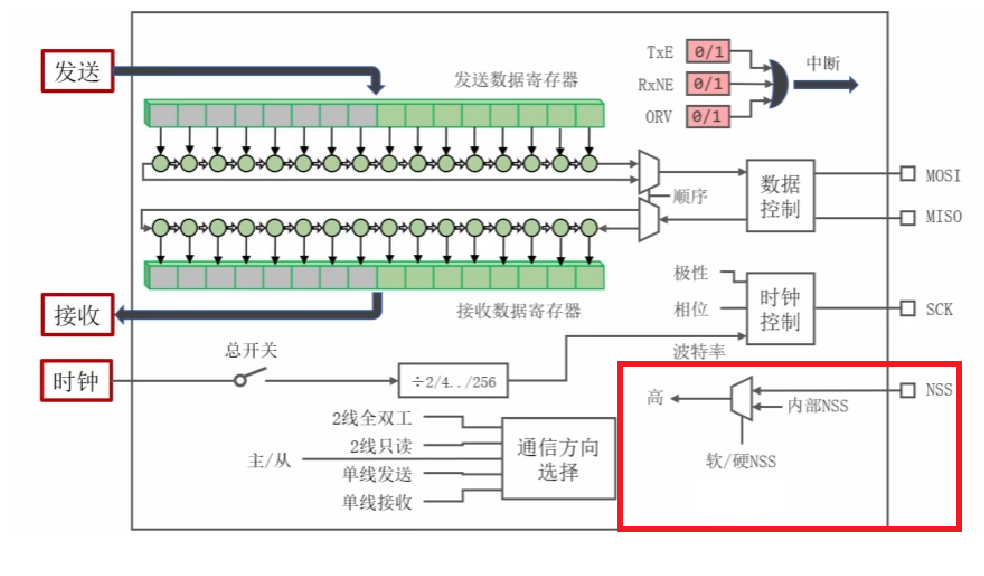

5.6.NSS的配置方式

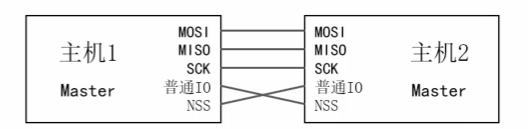

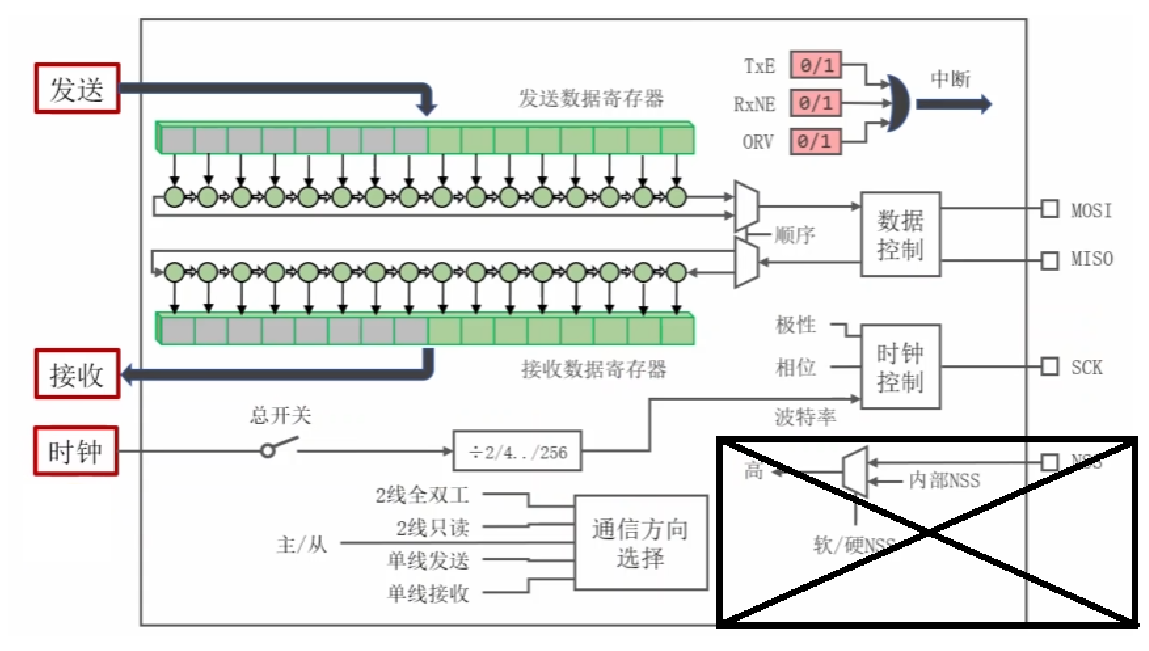

5.6.1.多主机模式

NSS被拉低时主机身份变为从机

5.6.2.NSS配置

作主机时NSS应输入高电压

作从机时NSS作为片选输入

主机通过普通IO引脚向从机NSS输入低电压表示选中

主机的NSS需要外接高电压

硬件NSS：外接3.3V高电压

软件NSS：向内部NSS写0为低电压，写1为高电压

配置软件NSS

cpp 复制代码
SPI_NSSInternalSoftwareConfig(SPI1,SPI_NSSInternalSoft_Set);

SET：写1、为高电压

RESET：写0、为低电压

5.7.总代码

cpp 复制代码
#include "stm32f10x.h"

//声明SPI1初始化函数
void App_SPI1_Init(void);

int main(void)
{
	App_SPI1_Init();

	while(1)
	{
	}
}

//创建SPI1初始化函数
void App_SPI1_Init(void)
{
	//#1：初始化IO引脚

	/*开启AFIO的时钟*/
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO,ENABLE);
	/*开启SPI1重映射*/
	GPIO_PinRemapConfig(GPIO_Remap_SPI1,ENABLE);
	/*声明GPIO结构变量*/
	GPIO_InitTypeDef GPIO_InitStruct;

	/*PB3 SCK AF_PP 2MHz*/
	/*开启GPIOB的时钟*/
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB,ENABLE);
	/*选择PB3引脚*/
	GPIO_InitStruct.GPIO_Pin = GPIO_Pin_3;
	/*复用输出推挽模式*/
	GPIO_InitStruct.GPIO_Mode = GPIO_Mode_AF_PP;
	/*最大输出速率为2MHz*/
	GPIO_InitStruct.GPIO_Speed = GPIO_Speed_2MHz;
	/*初始化PB3*/
	GPIO_Init(GPIOB,&GPIO_InitStruct);

	/*PB4 MISO IPU*/
	/*开启GPIOB的时钟*/
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB,ENABLE);
	/*选择PB4引脚*/
	GPIO_InitStruct.GPIO_Pin = GPIO_Pin_4;
	/*输入上拉模式*/
	GPIO_InitStruct.GPIO_Mode = GPIO_Mode_IPU;
	/*初始化PB4*/
	GPIO_Init(GPIOB,&GPIO_InitStruct);

	/*PB5 MOSI AF_PP 2MHz*/
	/*开启GPIOB的时钟*/
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB,ENABLE);
	/*选择PB5引脚*/
	GPIO_InitStruct.GPIO_Pin = GPIO_Pin_5;
	/*复用输出推挽模式*/
	GPIO_InitStruct.GPIO_Mode = GPIO_Mode_AF_PP;
	/*最大输出速率为2MHz*/
	GPIO_InitStruct.GPIO_Speed = GPIO_Speed_2MHz;
	/*初始化PB3*/
	GPIO_Init(GPIOB,&GPIO_InitStruct);

	/*PA15 普通IO Out_PP 2MHz*/
	/*开启GPIOA的时钟*/
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);
	/*选择PA15引脚*/
	GPIO_InitStruct.GPIO_Pin = GPIO_Pin_15;
	/*通用输出推挽模式*/
	GPIO_InitStruct.GPIO_Mode = GPIO_Mode_Out_PP;
	/*最大输出速率为2MHz*/
	GPIO_InitStruct.GPIO_Speed = GPIO_Speed_2MHz;
	/*初始化PA15*/
	GPIO_Init(GPIOA,&GPIO_InitStruct);

	//#2：初始化SPI

	/*开启SPI1的时钟*/
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_SPI1,ENABLE);
	/*声明SPI结构变量*/
	SPI_InitTypeDef SPI_InitStruct;
	/*选择主机模式*/
	SPI_InitStruct.SPI_Mode = SPI_Mode_Master;
	/*2线全双工*/
	SPI_InitStruct.SPI_Direction = SPI_Direction_2Lines_FullDuplex;
	/*8bit数据宽度*/
	SPI_InitStruct.SPI_DataSize  = SPI_DataSize_8b;
	/*高极性*/
	SPI_InitStruct.SPI_CPOL = SPI_CPOL_High;
	/*第二边沿采集*/
	SPI_InitStruct.SPI_CPHA = SPI_CPHA_2Edge;
	/*高位先行*/
	SPI_InitStruct.SPI_FirstBit = SPI_FirstBit_MSB;
	/*分频系数为64*/
	SPI_InitStruct.SPI_BaudRatePrescaler = SPI_BaudRatePrescaler_64;
	/*选择软件NSS*/
	SPI_InitStruct.SPI_NSS = SPI_NSS_Soft;
	/*初始化SPI1*/
	SPI_Init(SPI1,&SPI_InitStruct);
	/*配置软件NSS*/
	SPI_NSSInternalSoftwareConfig(SPI1,SET);
}

六、数据收发

6.1.SPI数据收发的特点

SPI数据收发是双向的、同时的

主机每次发送一个bit位给从机

必然接收到从机发送一个bit位

6.2.声明数据收发的编程接口

cpp 复制代码
void App_SPI_MasterTransmitReceive(SPI_TypeDef* SPIx,const uint8_t* pDataTx,uint8_t *pDataRx,uint16_t Size);

解析：

  • 参数1：SPI的名称 SPI1 SPI2
  • 参数2：要发送的数据
  • 参数3：接收到的数据
  • 参数4：收发数据的数量

**作用：**使用SPI总线收发数据

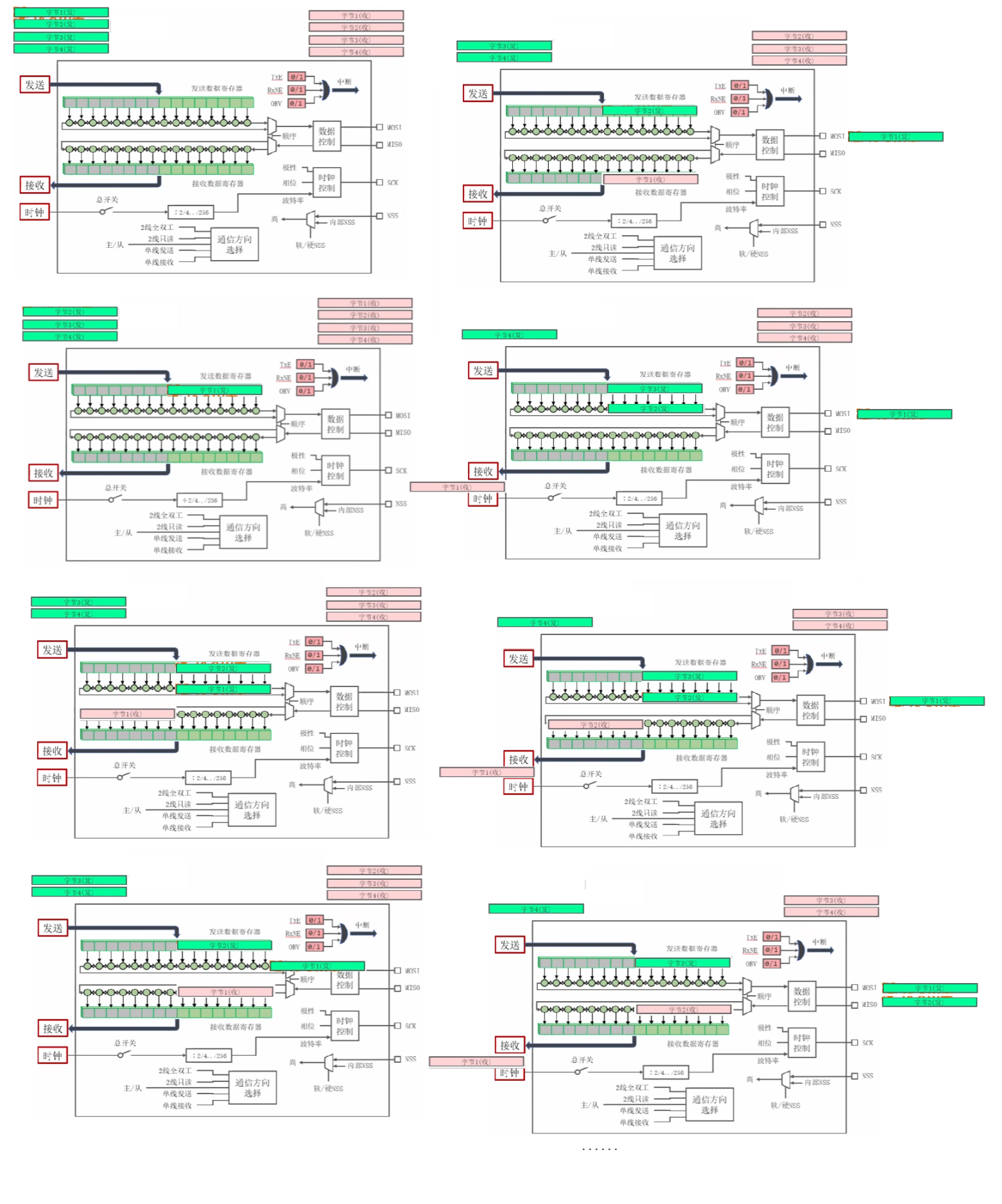

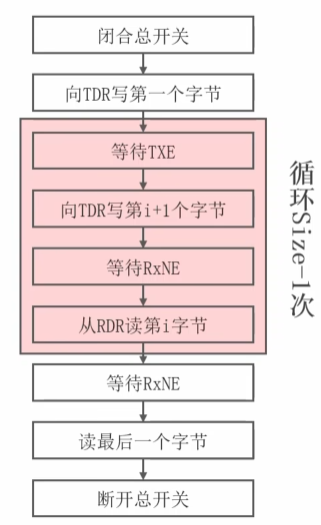

6.3.SPI数据收发过程简介

  • 闭合总开关、开启时钟
  • 将第一个字节提前写入发送数据寄存器
  • 等待发送数据寄存器空标志位为1（无数据）
  • 向发送数据寄存器写下一个字节（i+1）
  • 等待接收数据寄存器非空标志位为1（有数据）
  • 从接收数据寄存器读当前的字节（i）
  • 等待接收数据寄存器非空标志位为1（有数据）
  • 读取最后一个字节
  • 断开总开关、关闭时钟

6.4.代码编写

cpp 复制代码
//创建SPI收发数据函数
void App_SPI_MasterTransmitReceive(SPI_TypeDef* SPIx,const uint8_t* pDataTx,uint8_t *pDataRx,uint16_t Size)
{
	//#1：闭合总开关
	SPI_Cmd(SPIx,ENABLE);

	//#2：发送第一个字节
	SPI_I2S_SendData(SPIx,pDataTx[0]);

	//#3：循环发送数据

	for(uint16_t i = 0;i < Size - 1;i++)
	{
		/*等待发送数据寄存器空标志位为1*/
		while(SPI_I2S_GetFlagStatus(SPIx,SPI_I2S_FLAG_TXE) == RESET);
		/*发送一个字节*/
		SPI_I2S_SendData(SPIx,pDataTx[i+1]);
		/*等待接收数据寄存器非空标志位为1*/
		while(SPI_I2S_GetFlagStatus(SPIx,SPI_I2S_FLAG_RXNE) == RESET);
		/*接收一个字节*/
		pDataRx[i] = SPI_I2S_ReceiveData(SPIx);
	}

	//#4：读取最后一个字节

	/*等待接收数据寄存器非空标志位为1*/
	while(SPI_I2S_GetFlagStatus(SPIx,SPI_I2S_FLAG_RXNE) == RESET);
	/*读取最后一个字节*/
	pDataRx[Size - 1] = SPI_I2S_ReceiveData(SPIx);

	//#5：断开总开关
	SPI_Cmd(SPIx,DISABLE);
}

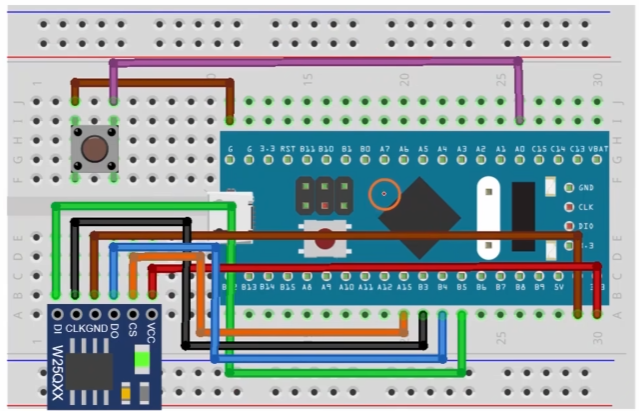

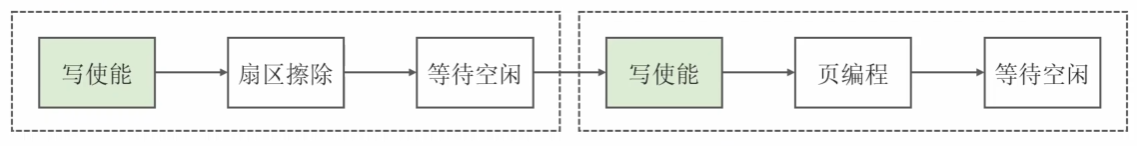

七、W25Q64实验1

7.1.PA15的重映射

由于PA15引脚上电后默认的功能是JTDI（调试）

所以刚上电时，这个引脚会被调试接口占用

需要对PA15进行重映射，才能对普通PA15进行使用

cpp 复制代码
/*开启PA15重映射*/
GPIO_PinRemapConfig(GPIO_Remap_SWJ_JTAGDisable,ENABLE);

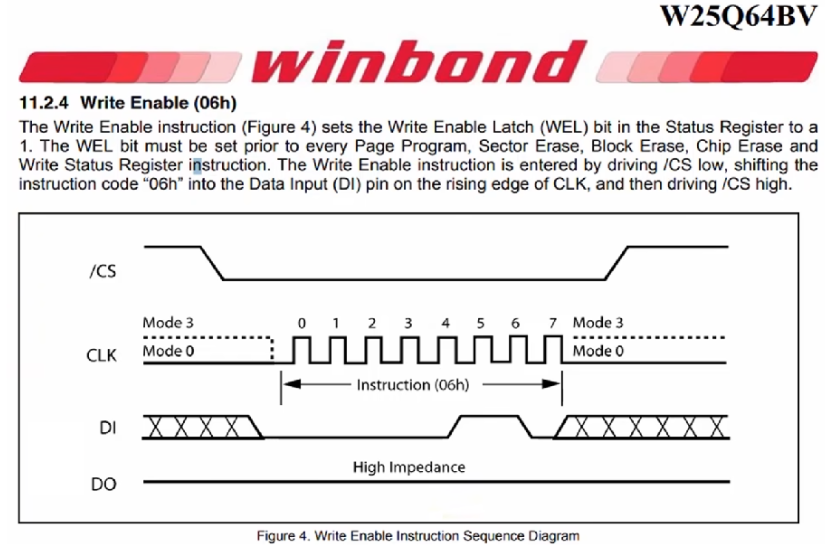

初始状态下还需要向PA15输出高电压：

时钟信号需要选择模式0：

低极性第一边沿采集

修改后的代码：

cpp 复制代码
//创建SPI1初始化函数
void App_SPI1_Init(void)
{
	//#1：初始化IO引脚

	/*开启AFIO的时钟*/
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO,ENABLE);
	/*开启SPI1重映射*/
	GPIO_PinRemapConfig(GPIO_Remap_SPI1,ENABLE);
	/*开启PA15重映射*/
	GPIO_PinRemapConfig(GPIO_Remap_SWJ_JTAGDisable,ENABLE);
	/*声明GPIO结构变量*/
	GPIO_InitTypeDef GPIO_InitStruct;

	/*PB3 SCK AF_PP 2MHz*/
	/*开启GPIOB的时钟*/
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB,ENABLE);
	/*选择PB3引脚*/
	GPIO_InitStruct.GPIO_Pin = GPIO_Pin_3;
	/*复用输出推挽模式*/
	GPIO_InitStruct.GPIO_Mode = GPIO_Mode_AF_PP;
	/*最大输出速率为2MHz*/
	GPIO_InitStruct.GPIO_Speed = GPIO_Speed_2MHz;
	/*初始化PB3*/
	GPIO_Init(GPIOB,&GPIO_InitStruct);

	/*PB4 MISO IPU*/
	/*开启GPIOB的时钟*/
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB,ENABLE);
	/*选择PB4引脚*/
	GPIO_InitStruct.GPIO_Pin = GPIO_Pin_4;
	/*输入上拉模式*/
	GPIO_InitStruct.GPIO_Mode = GPIO_Mode_IPU;
	/*初始化PB4*/
	GPIO_Init(GPIOB,&GPIO_InitStruct);

	/*PB5 MOSI AF_PP 2MHz*/
	/*开启GPIOB的时钟*/
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB,ENABLE);
	/*选择PB5引脚*/
	GPIO_InitStruct.GPIO_Pin = GPIO_Pin_5;
	/*复用输出推挽模式*/
	GPIO_InitStruct.GPIO_Mode = GPIO_Mode_AF_PP;
	/*最大输出速率为2MHz*/
	GPIO_InitStruct.GPIO_Speed = GPIO_Speed_2MHz;
	/*初始化PB3*/
	GPIO_Init(GPIOB,&GPIO_InitStruct);

	/*PA15 普通IO Out_PP 2MHz*/
	/*开启GPIOA的时钟*/
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);
	/*选择PA15引脚*/
	GPIO_InitStruct.GPIO_Pin = GPIO_Pin_15;
	/*通用输出推挽模式*/
	GPIO_InitStruct.GPIO_Mode = GPIO_Mode_Out_PP;
	/*最大输出速率为2MHz*/
	GPIO_InitStruct.GPIO_Speed = GPIO_Speed_2MHz;
	/*初始化PA15*/
	GPIO_Init(GPIOA,&GPIO_InitStruct);
	/*将PA15设置为高电平*/
	GPIO_WriteBit(GPIOA,GPIO_Pin_15,Bit_SET);

	//#2：初始化SPI

	/*开启SPI1的时钟*/
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_SPI1,ENABLE);
	/*声明SPI结构变量*/
	SPI_InitTypeDef SPI_InitStruct;
	/*选择主机模式*/
	SPI_InitStruct.SPI_Mode = SPI_Mode_Master;
	/*2线全双工*/
	SPI_InitStruct.SPI_Direction = SPI_Direction_2Lines_FullDuplex;
	/*8bit数据宽度*/
	SPI_InitStruct.SPI_DataSize  = SPI_DataSize_8b;
	/*低极性*/
	SPI_InitStruct.SPI_CPOL = SPI_CPOL_Low;
	/*第一边沿采集*/
	SPI_InitStruct.SPI_CPHA = SPI_CPHA_1Edge;
	/*高位先行*/
	SPI_InitStruct.SPI_FirstBit = SPI_FirstBit_MSB;
	/*分频系数为64*/
	SPI_InitStruct.SPI_BaudRatePrescaler = SPI_BaudRatePrescaler_64;
	/*选择软件NSS*/
	SPI_InitStruct.SPI_NSS = SPI_NSS_Soft;
	/*初始化SPI1*/
	SPI_Init(SPI1,&SPI_InitStruct);
	/*配置软件NSS*/
	SPI_NSSInternalSoftwareConfig(SPI1,SET);
}

7.2.W25Q64的存储结构

64：存储容量为64MBit（8MByte）

Flash存储数据：先擦除原有数据，再编写存储数据

  • 以扇区为单位擦除数据
  • 以页为单位编程数据

写使能：

打开Flash模块的锁（避免数据遭到损坏、维护数据安全），执行完数据操作后自动锁上

等待空闲：

擦除需要50ms，编程需要10ms，执行数据操作后要等待操作完成

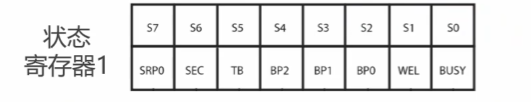

当SR1寄存器中BUSY标志位从1变成0时，说明数据操作完成，处于空闲状态

7.3.使用W25Q64存储数据

7.3.1.写使能

单片机通过SPI总线向W25Q64发送0x60（指令）

代码编写：

cpp 复制代码
//#1：写使能
/*声明存储数据数组*/
uint8_t buffer[10];
/*存放指令0x06*/
buffer[0] = 0x06;
/*通过主机PA15引脚向从机NSS引脚发送0*/
GPIO_WriteBit(GPIOA,GPIO_Pin_15,Bit_RESET);
/*向从机收发数据*/
App_SPI_MasterTransmitReceive(SPI1,buffer,buffer,1);
/*通过主机PA15引脚向从机NSS引脚发送1*/
GPIO_WriteBit(GPIOA,GPIO_Pin_15,Bit_SET);
7.3.2.扇区擦除

单片机通过SPI总线向W25Q64发送0x20（指令）+24位地址（3个0x00）

cpp 复制代码
//#2：扇区擦除
/*存放指令0x20*/
buffer[0] = 0x20;
/*存放24位地址*/
buffer[1] = 0x00;
buffer[2] = 0x00;
buffer[3] = 0x00;

/*通过主机PA15引脚向从机NSS引脚发送0*/
GPIO_WriteBit(GPIOA,GPIO_Pin_15,Bit_RESET);
/*向从机收发数据*/
App_SPI_MasterTransmitReceive(SPI1,buffer,buffer,4);
/*通过主机PA15引脚向从机NSS引脚发送1*/
GPIO_WriteBit(GPIOA,GPIO_Pin_15,Bit_SET);

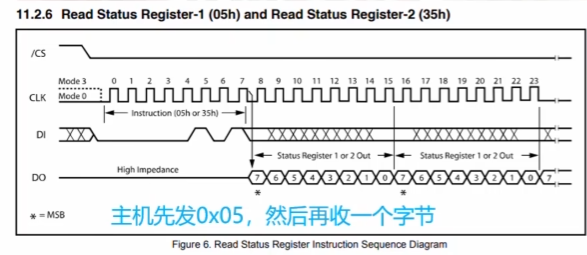

7.3.3.等待空闲

单片机通过SPI总线向W25Q64发送0x05（指令），再发送0xff，保证MOSI上的电平一直为高电平

使读取更加稳定，然后读取一个字节，等待BUSY标志位从1变成0，操作结束，退出循环

cpp 复制代码
//#3：等待空闲
while(1)
{
	/*通过主机PA15引脚向从机NSS引脚发送0*/
    GPIO_WriteBit(GPIOA,GPIO_Pin_15,Bit_RESET);
	/*存放指令0x05*/
	buffer[0] = 0x05;
	/*向从机收发数据*/
	App_SPI_MasterTransmitReceive(SPI1,buffer,buffer,1);
	/*存放数据0xff*/
	buffer[0] = 0xff;
	/*读取一个字节*/
	App_SPI_MasterTransmitReceive(SPI1,buffer,buffer,1);
	/*通过主机PA15引脚向从机NSS引脚发送1*/
	GPIO_WriteBit(GPIOA,GPIO_Pin_15,Bit_SET);
	/*等待读取结束*/
	if((buffer[0] & 0x01) == 0) break;
}
7.3.4.页编程

单片机通过SPI总线向W25Q64发送0x02（指令）+24位地址+要写的数据（最多256字节）

cpp 复制代码
//#5：页编程
/*通过主机PA15引脚向从机NSS引脚发送0*/
GPIO_WriteBit(GPIOA,GPIO_Pin_15,Bit_RESET);
/*存放指令0x02*/
buffer[0] = 0x02;
/*存放24位地址*/
buffer[1] = 0x00;
buffer[2] = 0x00;
buffer[3] = 0x00;
/*存放发送数据*/
buffer[4] = Byte;
/*向从机收发数据*/
App_SPI_MasterTransmitReceive(SPI1,buffer,buffer,5);
/*通过主机PA15引脚向从机NSS引脚发送1*/
GPIO_WriteBit(GPIOA,GPIO_Pin_15,Bit_SET);

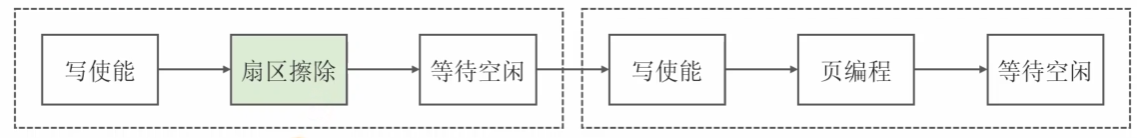

7.3.5.总代码
cpp 复制代码
//创建W25Q64存储数据函数
void App_W25Q64_SaveByte(uint8_t Byte)
{
	//#1：写使能
	/*声明存储数据数组*/
	uint8_t buffer[10];
	/*存放指令0x06*/
	buffer[0] = 0x06;
	/*通过主机PA15引脚向从机NSS引脚发送0*/
	GPIO_WriteBit(GPIOA,GPIO_Pin_15,Bit_RESET);
	/*向从机收发数据*/
	App_SPI_MasterTransmitReceive(SPI1,buffer,buffer,1);
	/*通过主机PA15引脚向从机NSS引脚发送1*/
	GPIO_WriteBit(GPIOA,GPIO_Pin_15,Bit_SET);

	//#2：扇区擦除
	/*存放指令0x20*/
	buffer[0] = 0x20;
	/*存放24位地址*/
	buffer[1] = 0x00;
	buffer[2] = 0x00;
	buffer[3] = 0x00;
	/*通过主机PA15引脚向从机NSS引脚发送0*/
	GPIO_WriteBit(GPIOA,GPIO_Pin_15,Bit_RESET);
	/*向从机收发数据*/
	App_SPI_MasterTransmitReceive(SPI1,buffer,buffer,4);
	/*通过主机PA15引脚向从机NSS引脚发送1*/
	GPIO_WriteBit(GPIOA,GPIO_Pin_15,Bit_SET);

	//#3：等待空闲
	while(1)
	{
		/*通过主机PA15引脚向从机NSS引脚发送0*/
	    GPIO_WriteBit(GPIOA,GPIO_Pin_15,Bit_RESET);
		/*存放指令0x05*/
		buffer[0] = 0x05;
		/*向从机收发数据*/
	    App_SPI_MasterTransmitReceive(SPI1,buffer,buffer,1);
		/*存放数据0xff*/
		buffer[0] = 0xff;
		/*读取一个字节*/
		App_SPI_MasterTransmitReceive(SPI1,buffer,buffer,1);
		/*通过主机PA15引脚向从机NSS引脚发送1*/
	    GPIO_WriteBit(GPIOA,GPIO_Pin_15,Bit_SET);
		/*等待读取结束*/
		if((buffer[0] & 0x01) == 0) break;
	}

	//#4：写使能
	/*存放指令0x06*/
	buffer[0] = 0x06;
	/*通过主机PA15引脚向从机NSS引脚发送0*/
	GPIO_WriteBit(GPIOA,GPIO_Pin_15,Bit_RESET);
	/*向从机收发数据*/
	App_SPI_MasterTransmitReceive(SPI1,buffer,buffer,1);
	/*通过主机PA15引脚向从机NSS引脚发送1*/
	GPIO_WriteBit(GPIOA,GPIO_Pin_15,Bit_SET);

	//#5：页编程
	/*通过主机PA15引脚向从机NSS引脚发送0*/
	GPIO_WriteBit(GPIOA,GPIO_Pin_15,Bit_RESET);
	/*存放指令0x02*/
	buffer[0] = 0x02;
	/*存放24位地址*/
	buffer[1] = 0x00;
	buffer[2] = 0x00;
	buffer[3] = 0x00;
	/*存放发送数据*/
	buffer[4] = Byte;
	/*向从机收发数据*/
	App_SPI_MasterTransmitReceive(SPI1,buffer,buffer,5);
	/*通过主机PA15引脚向从机NSS引脚发送1*/
	GPIO_WriteBit(GPIOA,GPIO_Pin_15,Bit_SET);

	//#6：等待空闲
	while(1)
	{
		/*通过主机PA15引脚向从机NSS引脚发送0*/
	    GPIO_WriteBit(GPIOA,GPIO_Pin_15,Bit_RESET);
		/*存放指令0x05*/
		buffer[0] = 0x05;
		/*向从机收发数据*/
	    App_SPI_MasterTransmitReceive(SPI1,buffer,buffer,1);
		/*存放数据0xff*/
		buffer[0] = 0xff;
		/*读取一个字节*/
		App_SPI_MasterTransmitReceive(SPI1,buffer,buffer,1);
		/*通过主机PA15引脚向从机NSS引脚发送1*/
	    GPIO_WriteBit(GPIOA,GPIO_Pin_15,Bit_SET);
		/*等待读取结束*/
		if((buffer[0] & 0x01) == 0) break;
	}
}

7.4.使用W25Q64读取数据

单片机通过SPI总线向W25Q64发送0x03（指令）+24位地址，然后读取数据

cpp 复制代码
//创建W25Q64读取数据函数
uint8_t App_W25Q64_LoadByte(void)
{
	/*声明存储数据数组*/
	uint8_t buffer[10];
	/*存放指令0x03*/
	buffer[0] = 0x03;
	/*存放24位地址*/
	buffer[1] = 0x00;
	buffer[2] = 0x00;
	buffer[3] = 0x00;
	/*通过主机PA15引脚向从机NSS引脚发送0*/
	GPIO_WriteBit(GPIOA,GPIO_Pin_15,Bit_RESET);
	/*向从机收发数据*/
	App_SPI_MasterTransmitReceive(SPI1,buffer,buffer,4);
	/*存放数据0xff*/
	buffer[0] = 0xff;
	/*读取一个字节*/
	App_SPI_MasterTransmitReceive(SPI1,buffer,buffer,1);
	/*通过主机PA15引脚向从机NSS引脚发送1*/
    GPIO_WriteBit(GPIOA,GPIO_Pin_15,Bit_SET);
	/*返回接收的数据*/
	return buffer[0];
}

7.5.测试代码

cpp 复制代码
#include "stm32f10x.h"

//声明SPI1初始化函数
void App_SPI1_Init(void);
//声明SPI数据收发函数
void App_SPI_MasterTransmitReceive(SPI_TypeDef* SPIx,const uint8_t* pDataTx,uint8_t *pDataRx,uint16_t Size);
//声明W25Q64存储数据函数
void App_W25Q64_SaveByte(uint8_t Byte);
//声明W25Q64读取数据函数
uint8_t App_W25Q64_LoadByte(void);

uint8_t a = 0;

int main(void)
{
	App_SPI1_Init();

	/*将字节0x12保存在W25Q64的0x000000*/
	App_W25Q64_SaveByte(0x12);
	/*将保存的字节读出来*/
	a = App_W25Q64_LoadByte();

	while(1)
	{
	}
}

//创建SPI1初始化函数
void App_SPI1_Init(void)
{
	//#1：初始化IO引脚

	/*开启AFIO的时钟*/
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO,ENABLE);
	/*开启SPI1重映射*/
	GPIO_PinRemapConfig(GPIO_Remap_SPI1,ENABLE);
	/*开启PA15重映射*/
	GPIO_PinRemapConfig(GPIO_Remap_SWJ_JTAGDisable,ENABLE);
	/*声明GPIO结构变量*/
	GPIO_InitTypeDef GPIO_InitStruct;

	/*PB3 SCK AF_PP 2MHz*/
	/*开启GPIOB的时钟*/
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB,ENABLE);
	/*选择PB3引脚*/
	GPIO_InitStruct.GPIO_Pin = GPIO_Pin_3;
	/*复用输出推挽模式*/
	GPIO_InitStruct.GPIO_Mode = GPIO_Mode_AF_PP;
	/*最大输出速率为2MHz*/
	GPIO_InitStruct.GPIO_Speed = GPIO_Speed_2MHz;
	/*初始化PB3*/
	GPIO_Init(GPIOB,&GPIO_InitStruct);

	/*PB4 MISO IPU*/
	/*开启GPIOB的时钟*/
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB,ENABLE);
	/*选择PB4引脚*/
	GPIO_InitStruct.GPIO_Pin = GPIO_Pin_4;
	/*输入上拉模式*/
	GPIO_InitStruct.GPIO_Mode = GPIO_Mode_IPU;
	/*初始化PB4*/
	GPIO_Init(GPIOB,&GPIO_InitStruct);

	/*PB5 MOSI AF_PP 2MHz*/
	/*开启GPIOB的时钟*/
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB,ENABLE);
	/*选择PB5引脚*/
	GPIO_InitStruct.GPIO_Pin = GPIO_Pin_5;
	/*复用输出推挽模式*/
	GPIO_InitStruct.GPIO_Mode = GPIO_Mode_AF_PP;
	/*最大输出速率为2MHz*/
	GPIO_InitStruct.GPIO_Speed = GPIO_Speed_2MHz;
	/*初始化PB3*/
	GPIO_Init(GPIOB,&GPIO_InitStruct);

	/*PA15 普通IO Out_PP 2MHz*/
	/*开启GPIOA的时钟*/
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);
	/*选择PA15引脚*/
	GPIO_InitStruct.GPIO_Pin = GPIO_Pin_15;
	/*通用输出推挽模式*/
	GPIO_InitStruct.GPIO_Mode = GPIO_Mode_Out_PP;
	/*最大输出速率为2MHz*/
	GPIO_InitStruct.GPIO_Speed = GPIO_Speed_2MHz;
	/*初始化PA15*/
	GPIO_Init(GPIOA,&GPIO_InitStruct);
	/*将PA15设置为高电平*/
	GPIO_WriteBit(GPIOA,GPIO_Pin_15,Bit_SET);

	//#2：初始化SPI

	/*开启SPI1的时钟*/
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_SPI1,ENABLE);
	/*声明SPI结构变量*/
	SPI_InitTypeDef SPI_InitStruct;
	/*选择主机模式*/
	SPI_InitStruct.SPI_Mode = SPI_Mode_Master;
	/*2线全双工*/
	SPI_InitStruct.SPI_Direction = SPI_Direction_2Lines_FullDuplex;
	/*8bit数据宽度*/
	SPI_InitStruct.SPI_DataSize  = SPI_DataSize_8b;
	/*低极性*/
	SPI_InitStruct.SPI_CPOL = SPI_CPOL_Low;
	/*第一边沿采集*/
	SPI_InitStruct.SPI_CPHA = SPI_CPHA_1Edge;
	/*高位先行*/
	SPI_InitStruct.SPI_FirstBit = SPI_FirstBit_MSB;
	/*分频系数为64*/
	SPI_InitStruct.SPI_BaudRatePrescaler = SPI_BaudRatePrescaler_64;
	/*选择软件NSS*/
	SPI_InitStruct.SPI_NSS = SPI_NSS_Soft;
	/*初始化SPI1*/
	SPI_Init(SPI1,&SPI_InitStruct);
	/*配置软件NSS*/
	SPI_NSSInternalSoftwareConfig(SPI1,SET);
}

//创建SPI收发数据函数
void App_SPI_MasterTransmitReceive(SPI_TypeDef* SPIx,const uint8_t* pDataTx,uint8_t *pDataRx,uint16_t Size)
{
	//#1：闭合总开关
	SPI_Cmd(SPIx,ENABLE);

	//#2：发送第一个字节
	SPI_I2S_SendData(SPIx,pDataTx[0]);

	//#3：循环发送数据

	for(uint16_t i = 0;i < Size - 1;i++)
	{
		/*等待发送数据寄存器空标志位为1*/
		while(SPI_I2S_GetFlagStatus(SPIx,SPI_I2S_FLAG_TXE) == RESET);
		/*发送一个字节*/
		SPI_I2S_SendData(SPIx,pDataTx[i+1]);
		/*等待接收数据寄存器非空标志位为1*/
		while(SPI_I2S_GetFlagStatus(SPIx,SPI_I2S_FLAG_RXNE) == RESET);
		/*接收一个字节*/
		pDataRx[i] = SPI_I2S_ReceiveData(SPIx);
	}

	//#4：读取最后一个字节

	/*等待接收数据寄存器非空标志位为1*/
	while(SPI_I2S_GetFlagStatus(SPIx,SPI_I2S_FLAG_RXNE) == RESET);
	/*读取最后一个字节*/
	pDataRx[Size - 1] = SPI_I2S_ReceiveData(SPIx);

	//#5：断开总开关
	SPI_Cmd(SPIx,DISABLE);
}

//创建W25Q64存储数据函数
void App_W25Q64_SaveByte(uint8_t Byte)
{
	//#1：写使能
	/*声明存储数据数组*/
	uint8_t buffer[10];
	/*存放指令0x06*/
	buffer[0] = 0x06;
	/*通过主机PA15引脚向从机NSS引脚发送0*/
	GPIO_WriteBit(GPIOA,GPIO_Pin_15,Bit_RESET);
	/*向从机收发数据*/
	App_SPI_MasterTransmitReceive(SPI1,buffer,buffer,1);
	/*通过主机PA15引脚向从机NSS引脚发送1*/
	GPIO_WriteBit(GPIOA,GPIO_Pin_15,Bit_SET);

	//#2：扇区擦除
	/*存放指令0x20*/
	buffer[0] = 0x20;
	/*存放24位地址*/
	buffer[1] = 0x00;
	buffer[2] = 0x00;
	buffer[3] = 0x00;
	/*通过主机PA15引脚向从机NSS引脚发送0*/
	GPIO_WriteBit(GPIOA,GPIO_Pin_15,Bit_RESET);
	/*向从机收发数据*/
	App_SPI_MasterTransmitReceive(SPI1,buffer,buffer,4);
	/*通过主机PA15引脚向从机NSS引脚发送1*/
	GPIO_WriteBit(GPIOA,GPIO_Pin_15,Bit_SET);

	//#3：等待空闲
	while(1)
	{
		/*通过主机PA15引脚向从机NSS引脚发送0*/
	    GPIO_WriteBit(GPIOA,GPIO_Pin_15,Bit_RESET);
		/*存放指令0x05*/
		buffer[0] = 0x05;
		/*向从机收发数据*/
	    App_SPI_MasterTransmitReceive(SPI1,buffer,buffer,1);
		/*存放数据0xff*/
		buffer[0] = 0xff;
		/*读取一个字节*/
		App_SPI_MasterTransmitReceive(SPI1,buffer,buffer,1);
		/*通过主机PA15引脚向从机NSS引脚发送1*/
	    GPIO_WriteBit(GPIOA,GPIO_Pin_15,Bit_SET);
		/*等待读取结束*/
		if((buffer[0] & 0x01) == 0) break;
	}

	//#4：写使能
	/*存放指令0x06*/
	buffer[0] = 0x06;
	/*通过主机PA15引脚向从机NSS引脚发送0*/
	GPIO_WriteBit(GPIOA,GPIO_Pin_15,Bit_RESET);
	/*向从机收发数据*/
	App_SPI_MasterTransmitReceive(SPI1,buffer,buffer,1);
	/*通过主机PA15引脚向从机NSS引脚发送1*/
	GPIO_WriteBit(GPIOA,GPIO_Pin_15,Bit_SET);

	//#5：页编程
	/*通过主机PA15引脚向从机NSS引脚发送0*/
	GPIO_WriteBit(GPIOA,GPIO_Pin_15,Bit_RESET);
	/*存放指令0x02*/
	buffer[0] = 0x02;
	/*存放24位地址*/
	buffer[1] = 0x00;
	buffer[2] = 0x00;
	buffer[3] = 0x00;
	/*存放发送数据*/
	buffer[4] = Byte;
	/*向从机收发数据*/
	App_SPI_MasterTransmitReceive(SPI1,buffer,buffer,5);
	/*通过主机PA15引脚向从机NSS引脚发送1*/
	GPIO_WriteBit(GPIOA,GPIO_Pin_15,Bit_SET);

	//#6：等待空闲
	while(1)
	{
		/*通过主机PA15引脚向从机NSS引脚发送0*/
	    GPIO_WriteBit(GPIOA,GPIO_Pin_15,Bit_RESET);
		/*存放指令0x05*/
		buffer[0] = 0x05;
		/*向从机收发数据*/
	    App_SPI_MasterTransmitReceive(SPI1,buffer,buffer,1);
		/*存放数据0xff*/
		buffer[0] = 0xff;
		/*读取一个字节*/
		App_SPI_MasterTransmitReceive(SPI1,buffer,buffer,1);
		/*通过主机PA15引脚向从机NSS引脚发送1*/
	    GPIO_WriteBit(GPIOA,GPIO_Pin_15,Bit_SET);
		/*等待读取结束*/
		if((buffer[0] & 0x01) == 0) break;
	}
}

//创建W25Q64读取数据函数
uint8_t App_W25Q64_LoadByte(void)
{
	/*声明存储数据数组*/
	uint8_t buffer[10];
	/*存放指令0x03*/
	buffer[0] = 0x03;
	/*存放24位地址*/
	buffer[1] = 0x00;
	buffer[2] = 0x00;
	buffer[3] = 0x00;
	/*通过主机PA15引脚向从机NSS引脚发送0*/
	GPIO_WriteBit(GPIOA,GPIO_Pin_15,Bit_RESET);
	/*向从机收发数据*/
	App_SPI_MasterTransmitReceive(SPI1,buffer,buffer,4);
	/*存放数据0xff*/
	buffer[0] = 0xff;
	/*读取一个字节*/
	App_SPI_MasterTransmitReceive(SPI1,buffer,buffer,1);
	/*通过主机PA15引脚向从机NSS引脚发送1*/
    GPIO_WriteBit(GPIOA,GPIO_Pin_15,Bit_SET);
	/*返回接收的数据*/
	return buffer[0];
}

八、W25Q64实验2

8.1.初始化板载LED

将PC13引脚设置为通用输出开漏模式

cpp 复制代码
//创建板载LED初始化函数
void App_OnBoardLED_Init(void)
{
	/*启动GPIOC时钟*/
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOC,ENABLE);
	/*声明GPIO结构变量*/
	GPIO_InitTypeDef GPIO_InitStruct;
	/*选择PC13引脚*/
	GPIO_InitStruct.GPIO_Pin = GPIO_Pin_13;
	/*输出开漏模式*/
	GPIO_InitStruct.GPIO_Mode = GPIO_Mode_Out_OD;
	/*最大输出速率为2MHz*/
	GPIO_InitStruct.GPIO_Speed = GPIO_Speed_2MHz;
	/*初始化PA0引脚*/
	GPIO_Init(GPIOC,&GPIO_InitStruct);
}

8.2.初始化按钮

cpp 复制代码
#include "stm32f10x.h"
#include "button.h"//引入按钮头文件

/*声明按钮结构变量*/
Button_TypeDef button;
//声明SPI1初始化函数
void App_SPI1_Init(void);
//声明SPI数据收发函数
void App_SPI_MasterTransmitReceive(SPI_TypeDef* SPIx,const uint8_t* pDataTx,uint8_t *pDataRx,uint16_t Size);
//声明W25Q64存储数据函数
void App_W25Q64_SaveByte(uint8_t Byte);
//声明W25Q64读取数据函数
uint8_t App_W25Q64_LoadByte(void);
//声明板载LED初始化函数
void App_OnBoardLED_Init(void);
//声明按钮初始化函数
void App_Button_Init(void);

int main(void)
{
	App_SPI1_Init();
	App_OnBoardLED_Init();
	App_Button_Init();

	while(1)
	{
		/*按钮进程函数*/
        My_Button_Proc(&button);
	}
}

//创建按钮初始化函数
void App_Button_Init(void)
{
	/*声明按钮初始化结构变量*/
	Button_InitTypeDef Button_InitStruct = {0};
	/*IO引脚的端口号设为GPIOA*/
	Button_InitStruct.GPIOx = GPIOA;
	/*IO引脚的引脚编号设为0*/
	Button_InitStruct.GPIO_Pin = GPIO_Pin_0;
	/*初始化按钮*/
	My_Button_Init(&button,&Button_InitStruct);
}

注：

按钮初始化结构变量要先将它初始化为0，因为其他的回调函数并没有创建，否则实验会失败

8.3.使用按钮切换LED的亮灭

cpp 复制代码
#include "stm32f10x.h"
#include "button.h"//引入按钮头文件

/*声明按钮结构变量*/
Button_TypeDef button;
//声明SPI1初始化函数
void App_SPI1_Init(void);
//声明SPI数据收发函数
void App_SPI_MasterTransmitReceive(SPI_TypeDef* SPIx,const uint8_t* pDataTx,uint8_t *pDataRx,uint16_t Size);
//声明W25Q64存储数据函数
void App_W25Q64_SaveByte(uint8_t Byte);
//声明W25Q64读取数据函数
uint8_t App_W25Q64_LoadByte(void);
//声明板载LED初始化函数
void App_OnBoardLED_Init(void);
//声明按钮初始化函数
void App_Button_Init(void);
//声明按钮点击回调函数
void button_clicked_cb(uint8_t clicks);

int main(void)
{
	App_SPI1_Init();
	App_OnBoardLED_Init();
	App_Button_Init();

	while(1)
	{
		/*按钮进程函数*/
        My_Button_Proc(&button);
	}
}

//创建按钮初始化函数
void App_Button_Init(void)
{
	/*声明按钮初始化结构变量*/
	Button_InitTypeDef Button_InitStruct = {0};
	/*IO引脚的端口号设为GPIOA*/
	Button_InitStruct.GPIOx = GPIOA;
	/*IO引脚的引脚编号设为0*/
	Button_InitStruct.GPIO_Pin = GPIO_Pin_0;
	/*按钮点击*/
	Button_InitStruct.button_clicked_cb = button_clicked_cb;
	/*初始化按钮*/
	My_Button_Init(&button,&Button_InitStruct);
}

//创建按钮点击回调函数
void button_clicked_cb(uint8_t clicks)
{
	/*如果是单击*/
	if(clicks == 1)
	{
		/*如果上次输出的是1*/
		if(GPIO_ReadOutputDataBit(GPIOC,GPIO_Pin_13) == Bit_SET)
		{
			/*这次就输出0*/
			GPIO_WriteBit(GPIOC,GPIO_Pin_13,Bit_RESET);
		}
		else/*如果上次输出的是0*/
		{
			/*这次就输出1*/
			GPIO_WriteBit(GPIOC,GPIO_Pin_13,Bit_SET);
		}
	}
}

8.4.保存LED的当前状态

cpp 复制代码
#include "stm32f10x.h"
#include "button.h"//引入按钮头文件

/*声明按钮结构变量*/
Button_TypeDef button;
//声明SPI1初始化函数
void App_SPI1_Init(void);
//声明SPI数据收发函数
void App_SPI_MasterTransmitReceive(SPI_TypeDef* SPIx,const uint8_t* pDataTx,uint8_t *pDataRx,uint16_t Size);
//声明W25Q64存储数据函数
void App_W25Q64_SaveByte(uint8_t Byte);
//声明W25Q64读取数据函数
uint8_t App_W25Q64_LoadByte(void);
//声明板载LED初始化函数
void App_OnBoardLED_Init(void);
//声明按钮初始化函数
void App_Button_Init(void);
//声明按钮点击回调函数
void button_clicked_cb(uint8_t clicks);

int main(void)
{
	App_SPI1_Init();
	App_OnBoardLED_Init();
	App_Button_Init();

	while(1)
	{
		/*按钮进程函数*/
    My_Button_Proc(&button);
	}
}

//创建按钮点击回调函数
void button_clicked_cb(uint8_t clicks)
{
	/*如果是单击*/
	if(clicks == 1)
	{
		/*如果上次输出的是1*/
		if(GPIO_ReadOutputDataBit(GPIOC,GPIO_Pin_13) == Bit_SET)
		{
			/*这次就输出0*/
			GPIO_WriteBit(GPIOC,GPIO_Pin_13,Bit_RESET);
			/*保存0x01，表示LED点亮*/
			App_W25Q64_SaveByte(0x01);
		}
		else/*如果上次输出的是0*/
		{
			/*这次就输出1*/
			GPIO_WriteBit(GPIOC,GPIO_Pin_13,Bit_SET);
			/*保存0x00，表示LED熄灭*/
			App_W25Q64_SaveByte(0x00);
		}
	}
}

8.5.恢复LED状态

cpp 复制代码
int main(void)
{
	App_SPI1_Init();
	App_OnBoardLED_Init();
	App_Button_Init();

	uint8_t byte = App_W25Q64_LoadByte();

	/*如果断电前读的是0*/
	if(byte == 0)
	{
		/*熄灭LED*/
		GPIO_WriteBit(GPIOC,GPIO_Pin_13,Bit_SET);
	}
	else/*如果断电前读的是1*/
	{
		/*点亮LED*/
		GPIO_WriteBit(GPIOC,GPIO_Pin_13,Bit_RESET);
	}

	while(1)
	{
		/*按钮进程函数*/
        My_Button_Proc(&button);
	}
}

8.6.总代码

cpp 复制代码
#include "stm32f10x.h"
#include "button.h"//引入按钮头文件

/*声明按钮结构变量*/
Button_TypeDef button;
//声明SPI1初始化函数
void App_SPI1_Init(void);
//声明SPI数据收发函数
void App_SPI_MasterTransmitReceive(SPI_TypeDef* SPIx,const uint8_t* pDataTx,uint8_t *pDataRx,uint16_t Size);
//声明W25Q64存储数据函数
void App_W25Q64_SaveByte(uint8_t Byte);
//声明W25Q64读取数据函数
uint8_t App_W25Q64_LoadByte(void);
//声明板载LED初始化函数
void App_OnBoardLED_Init(void);
//声明按钮初始化函数
void App_Button_Init(void);
//声明按钮点击回调函数
void button_clicked_cb(uint8_t clicks);

int main(void)
{
	App_SPI1_Init();
	App_OnBoardLED_Init();
	App_Button_Init();

	uint8_t byte = App_W25Q64_LoadByte();

	/*如果断电前读的是0*/
	if(byte == 0)
	{
		/*熄灭LED*/
		GPIO_WriteBit(GPIOC,GPIO_Pin_13,Bit_SET);
	}
	else/*如果断电前读的是1*/
	{
		/*点亮LED*/
		GPIO_WriteBit(GPIOC,GPIO_Pin_13,Bit_RESET);
	}

	while(1)
	{
		/*按钮进程函数*/
        My_Button_Proc(&button);
	}
}

//创建按钮点击回调函数
void button_clicked_cb(uint8_t clicks)
{
	/*如果是单击*/
	if(clicks == 1)
	{
		/*如果上次输出的是1*/
		if(GPIO_ReadOutputDataBit(GPIOC,GPIO_Pin_13) == Bit_SET)
		{
			/*这次就输出0*/
			GPIO_WriteBit(GPIOC,GPIO_Pin_13,Bit_RESET);
			/*保存0x01，表示LED点亮*/
			App_W25Q64_SaveByte(0x01);
		}
		else/*如果上次输出的是0*/
		{
			/*这次就输出1*/
			GPIO_WriteBit(GPIOC,GPIO_Pin_13,Bit_SET);
			/*保存0x00，表示LED熄灭*/
			App_W25Q64_SaveByte(0x00);
		}
	}
}

//创建按钮初始化函数
void App_Button_Init(void)
{
	/*声明按钮初始化结构变量*/
	Button_InitTypeDef Button_InitStruct = {0};
	/*IO引脚的端口号设为GPIOA*/
	Button_InitStruct.GPIOx = GPIOA;
	/*IO引脚的引脚编号设为0*/
	Button_InitStruct.GPIO_Pin = GPIO_Pin_0;
	/*按钮点击*/
	Button_InitStruct.button_clicked_cb = button_clicked_cb;
	/*初始化按钮*/
	My_Button_Init(&button,&Button_InitStruct);
}

//创建SPI1初始化函数
void App_SPI1_Init(void)
{
	//#1：初始化IO引脚

	/*开启AFIO的时钟*/
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO,ENABLE);
	/*开启SPI1重映射*/
	GPIO_PinRemapConfig(GPIO_Remap_SPI1,ENABLE);
	/*开启PA15重映射*/
	GPIO_PinRemapConfig(GPIO_Remap_SWJ_JTAGDisable,ENABLE);
	/*声明GPIO结构变量*/
	GPIO_InitTypeDef GPIO_InitStruct;

	/*PB3 SCK AF_PP 2MHz*/
	/*开启GPIOB的时钟*/
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB,ENABLE);
	/*选择PB3引脚*/
	GPIO_InitStruct.GPIO_Pin = GPIO_Pin_3;
	/*复用输出推挽模式*/
	GPIO_InitStruct.GPIO_Mode = GPIO_Mode_AF_PP;
	/*最大输出速率为2MHz*/
	GPIO_InitStruct.GPIO_Speed = GPIO_Speed_2MHz;
	/*初始化PB3*/
	GPIO_Init(GPIOB,&GPIO_InitStruct);

	/*PB4 MISO IPU*/
	/*开启GPIOB的时钟*/
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB,ENABLE);
	/*选择PB4引脚*/
	GPIO_InitStruct.GPIO_Pin = GPIO_Pin_4;
	/*输入上拉模式*/
	GPIO_InitStruct.GPIO_Mode = GPIO_Mode_IPU;
	/*初始化PB4*/
	GPIO_Init(GPIOB,&GPIO_InitStruct);

	/*PB5 MOSI AF_PP 2MHz*/
	/*开启GPIOB的时钟*/
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB,ENABLE);
	/*选择PB5引脚*/
	GPIO_InitStruct.GPIO_Pin = GPIO_Pin_5;
	/*复用输出推挽模式*/
	GPIO_InitStruct.GPIO_Mode = GPIO_Mode_AF_PP;
	/*最大输出速率为2MHz*/
	GPIO_InitStruct.GPIO_Speed = GPIO_Speed_2MHz;
	/*初始化PB3*/
	GPIO_Init(GPIOB,&GPIO_InitStruct);

	/*PA15 普通IO Out_PP 2MHz*/
	/*开启GPIOA的时钟*/
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);
	/*选择PA15引脚*/
	GPIO_InitStruct.GPIO_Pin = GPIO_Pin_15;
	/*通用输出推挽模式*/
	GPIO_InitStruct.GPIO_Mode = GPIO_Mode_Out_PP;
	/*最大输出速率为2MHz*/
	GPIO_InitStruct.GPIO_Speed = GPIO_Speed_2MHz;
	/*初始化PA15*/
	GPIO_Init(GPIOA,&GPIO_InitStruct);
	/*将PA15设置为高电平*/
	GPIO_WriteBit(GPIOA,GPIO_Pin_15,Bit_SET);

	//#2：初始化SPI

	/*开启SPI1的时钟*/
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_SPI1,ENABLE);
	/*声明SPI结构变量*/
	SPI_InitTypeDef SPI_InitStruct;
	/*选择主机模式*/
	SPI_InitStruct.SPI_Mode = SPI_Mode_Master;
	/*2线全双工*/
	SPI_InitStruct.SPI_Direction = SPI_Direction_2Lines_FullDuplex;
	/*8bit数据宽度*/
	SPI_InitStruct.SPI_DataSize  = SPI_DataSize_8b;
	/*低极性*/
	SPI_InitStruct.SPI_CPOL = SPI_CPOL_Low;
	/*第一边沿采集*/
	SPI_InitStruct.SPI_CPHA = SPI_CPHA_1Edge;
	/*高位先行*/
	SPI_InitStruct.SPI_FirstBit = SPI_FirstBit_MSB;
	/*分频系数为64*/
	SPI_InitStruct.SPI_BaudRatePrescaler = SPI_BaudRatePrescaler_64;
	/*选择软件NSS*/
	SPI_InitStruct.SPI_NSS = SPI_NSS_Soft;
	/*初始化SPI1*/
	SPI_Init(SPI1,&SPI_InitStruct);
	/*配置软件NSS*/
	SPI_NSSInternalSoftwareConfig(SPI1,SET);
}

//创建SPI收发数据函数
void App_SPI_MasterTransmitReceive(SPI_TypeDef* SPIx,const uint8_t* pDataTx,uint8_t *pDataRx,uint16_t Size)
{
	//#1：闭合总开关
	SPI_Cmd(SPIx,ENABLE);

	//#2：发送第一个字节
	SPI_I2S_SendData(SPIx,pDataTx[0]);

	//#3：循环发送数据

	for(uint16_t i = 0;i < Size - 1;i++)
	{
		/*等待发送数据寄存器空标志位为1*/
		while(SPI_I2S_GetFlagStatus(SPIx,SPI_I2S_FLAG_TXE) == RESET);
		/*发送一个字节*/
		SPI_I2S_SendData(SPIx,pDataTx[i+1]);
		/*等待接收数据寄存器非空标志位为1*/
		while(SPI_I2S_GetFlagStatus(SPIx,SPI_I2S_FLAG_RXNE) == RESET);
		/*接收一个字节*/
		pDataRx[i] = SPI_I2S_ReceiveData(SPIx);
	}

	//#4：读取最后一个字节

	/*等待接收数据寄存器非空标志位为1*/
	while(SPI_I2S_GetFlagStatus(SPIx,SPI_I2S_FLAG_RXNE) == RESET);
	/*读取最后一个字节*/
	pDataRx[Size - 1] = SPI_I2S_ReceiveData(SPIx);

	//#5：断开总开关
	SPI_Cmd(SPIx,DISABLE);
}

//创建W25Q64存储数据函数
void App_W25Q64_SaveByte(uint8_t Byte)
{
	//#1：写使能
	/*声明存储数据数组*/
	uint8_t buffer[10];
	/*存放指令0x06*/
	buffer[0] = 0x06;
	/*通过主机PA15引脚向从机NSS引脚发送0*/
	GPIO_WriteBit(GPIOA,GPIO_Pin_15,Bit_RESET);
	/*向从机收发数据*/
	App_SPI_MasterTransmitReceive(SPI1,buffer,buffer,1);
	/*通过主机PA15引脚向从机NSS引脚发送1*/
	GPIO_WriteBit(GPIOA,GPIO_Pin_15,Bit_SET);

	//#2：扇区擦除
	/*存放指令0x20*/
	buffer[0] = 0x20;
	/*存放24位地址*/
	buffer[1] = 0x00;
	buffer[2] = 0x00;
	buffer[3] = 0x00;
	/*通过主机PA15引脚向从机NSS引脚发送0*/
	GPIO_WriteBit(GPIOA,GPIO_Pin_15,Bit_RESET);
	/*向从机收发数据*/
	App_SPI_MasterTransmitReceive(SPI1,buffer,buffer,4);
	/*通过主机PA15引脚向从机NSS引脚发送1*/
	GPIO_WriteBit(GPIOA,GPIO_Pin_15,Bit_SET);

	//#3：等待空闲
	while(1)
	{
		/*通过主机PA15引脚向从机NSS引脚发送0*/
	  GPIO_WriteBit(GPIOA,GPIO_Pin_15,Bit_RESET);
		/*存放指令0x05*/
		buffer[0] = 0x05;
		/*向从机收发数据*/
	  App_SPI_MasterTransmitReceive(SPI1,buffer,buffer,1);
		/*存放数据0xff*/
		buffer[0] = 0xff;
		/*读取一个字节*/
		App_SPI_MasterTransmitReceive(SPI1,buffer,buffer,1);
		/*通过主机PA15引脚向从机NSS引脚发送1*/
	  GPIO_WriteBit(GPIOA,GPIO_Pin_15,Bit_SET);
		/*等待读取结束*/
		if((buffer[0] & 0x01) == 0) break;
	}

	//#4：写使能
	/*存放指令0x06*/
	buffer[0] = 0x06;
	/*通过主机PA15引脚向从机NSS引脚发送0*/
	GPIO_WriteBit(GPIOA,GPIO_Pin_15,Bit_RESET);
	/*向从机收发数据*/
	App_SPI_MasterTransmitReceive(SPI1,buffer,buffer,1);
	/*通过主机PA15引脚向从机NSS引脚发送1*/
	GPIO_WriteBit(GPIOA,GPIO_Pin_15,Bit_SET);

	//#5：页编程
	/*通过主机PA15引脚向从机NSS引脚发送0*/
	GPIO_WriteBit(GPIOA,GPIO_Pin_15,Bit_RESET);
	/*存放指令0x02*/
	buffer[0] = 0x02;
	/*存放24位地址*/
	buffer[1] = 0x00;
	buffer[2] = 0x00;
	buffer[3] = 0x00;
	/*存放发送数据*/
	buffer[4] = Byte;
	/*向从机收发数据*/
	App_SPI_MasterTransmitReceive(SPI1,buffer,buffer,5);
	/*通过主机PA15引脚向从机NSS引脚发送1*/
	GPIO_WriteBit(GPIOA,GPIO_Pin_15,Bit_SET);

	//#6：等待空闲
	while(1)
	{
		/*通过主机PA15引脚向从机NSS引脚发送0*/
	  GPIO_WriteBit(GPIOA,GPIO_Pin_15,Bit_RESET);
		/*存放指令0x05*/
		buffer[0] = 0x05;
		/*向从机收发数据*/
	  App_SPI_MasterTransmitReceive(SPI1,buffer,buffer,1);
		/*存放数据0xff*/
		buffer[0] = 0xff;
		/*读取一个字节*/
		App_SPI_MasterTransmitReceive(SPI1,buffer,buffer,1);
		/*通过主机PA15引脚向从机NSS引脚发送1*/
	  GPIO_WriteBit(GPIOA,GPIO_Pin_15,Bit_SET);
		/*等待读取结束*/
		if((buffer[0] & 0x01) == 0) break;
	}
}

//创建W25Q64读取数据函数
uint8_t App_W25Q64_LoadByte(void)
{
	/*声明存储数据数组*/
	uint8_t buffer[10];
	/*存放指令0x03*/
	buffer[0] = 0x03;
	/*存放24位地址*/
	buffer[1] = 0x00;
	buffer[2] = 0x00;
	buffer[3] = 0x00;
	/*通过主机PA15引脚向从机NSS引脚发送0*/
	GPIO_WriteBit(GPIOA,GPIO_Pin_15,Bit_RESET);
	/*向从机收发数据*/
	App_SPI_MasterTransmitReceive(SPI1,buffer,buffer,4);
	/*存放数据0xff*/
	buffer[0] = 0xff;
	/*读取一个字节*/
	App_SPI_MasterTransmitReceive(SPI1,buffer,buffer,1);
	/*通过主机PA15引脚向从机NSS引脚发送1*/
  GPIO_WriteBit(GPIOA,GPIO_Pin_15,Bit_SET);
	/*返回接收的数据*/
	return buffer[0];
}

//创建板载LED初始化函数
void App_OnBoardLED_Init(void)
{
	/*启动GPIOC时钟*/
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOC,ENABLE);
	/*声明GPIO结构变量*/
	GPIO_InitTypeDef GPIO_InitStruct;
	/*选择PC13引脚*/
	GPIO_InitStruct.GPIO_Pin = GPIO_Pin_13;
	/*输出开漏模式*/
	GPIO_InitStruct.GPIO_Mode = GPIO_Mode_Out_OD;
	/*最大输出速率为2MHz*/
	GPIO_InitStruct.GPIO_Speed = GPIO_Speed_2MHz;
	/*初始化PA0引脚*/
	GPIO_Init(GPIOC,&GPIO_InitStruct);
}
相关推荐
DLGXY2 小时前
STM32——DMA（十四）
stm32·单片机·嵌入式硬件
恒锐丰小吕2 小时前
屹晶微 EG2121 中压250V半桥驱动芯片技术解析
嵌入式硬件·硬件工程
LeoZY_2 小时前
CH347 USB转JTAG功能使用笔记：CH347根据SVF文件实现任意FPGA下载
笔记·stm32·嵌入式硬件·fpga开发·硬件架构·硬件工程
孞㐑￥2 小时前
算法—字符串
开发语言·c++·经验分享·笔记·算法
【 STM32开发 】2 小时前
【STM32 + CubeMX】 CAN 通信
stm32·cubemx·can·hal·通信·f407
一起养小猫2 小时前
Flutter for OpenHarmony 实战：打造功能完整的云笔记应用
网络·笔记·spring·flutter·json·harmonyos
__万波__2 小时前
STM32L475定时器实验
stm32·单片机·嵌入式硬件
AI视觉网奇2 小时前
static mesh 转skeleton mesh
笔记·学习·ue5
热门推荐
01GitHub 镜像站点02Clawdbot 中文汉化版 接入微信、飞书03OpenCode 入门教程：介绍 · 安装 · 配置第三方 API (如 Claude)04OpenClaw部署与配置教程：在Mac mini上接入国产大模型与飞书05Claude Code + GLM4.7 避坑指南：解决 Unable to connect to Anthropic services06UV安装并设置国内源07Claude Code Skills 实用使用手册082026美赛A题智能手机电池续航时间预测的连续时间数学模型09在Trae中使用Pencil MCP102025 年大语言模型发展回顾：关键突破、意外转折与 2026 年展望
