在智能网联与软件定义汽车（SDV）时代，ECU 软件远程升级（OTA） 已成为标配。而支撑这一能力的核心底层技术，正是 Bootloader ------ 那段在 ECU 上电瞬间默默决定"运行哪个程序"的关键引导代码。
然而，刷写过程一旦失败（如断电、通信中断、数据损坏），ECU 极可能"变砖"，导致整车无法启动。如何确保即使刷写失败，ECU 仍能恢复到可用状态？ 答案就是：安全回滚（Safe Rollback）机制。
本文将从汽车诊断角度，深入剖析 Bootloader 的设计原理，重点讲解 双Bank架构 与 安全回滚实现策略，为汽车电子工程师提供实用参考。
一、什么是汽车ECU中的Bootloader？
在汽车电子控制单元（ECU）中，Bootloader 是一段固化在 Flash 中的小型、高可靠引导程序，其核心职责包括：
- 上电时选择并跳转到有效的应用程序；
- 提供通过 UDS（Unified Diagnostic Services） 协议更新应用软件的能力；
- 在刷写失败时保障系统可恢复，避免"变砖"。
⚠️ 注意：Bootloader 通常独立于 AUTOSAR 应用层，由芯片厂商或 Tier1 开发，运行在裸机或轻量 RTOS 上。
二、Flash存储布局：双Bank架构是回滚的基础
要实现安全回滚，Flash 必须合理分区。典型的布局如下：
text
+---------------------+
| Bootloader | ← 固化区（硬件写保护）
+---------------------+
| Application A | ← 当前激活的主程序（Active Bank）
+---------------------+
| Application B | ← 备份/待升级程序（Inactive Bank）
+---------------------+
| Calibration Data | ← 可单独更新的标定参数
+---------------------+
| NVRAM / DTC / VIN | ← 非易失数据区
+---------------------+这种 A/B 双Bank（Dual-Bank）架构 是安全回滚的物理基础：任何时候，至少有一个完整、有效的应用程序可供启动。
| 地址范围 | 区域名称 | 说明 |
|---|---|---|
| 0x00000 | Bootloader | 固化，硬件写保护 |
| 0x08000 | Application A | 当前激活主程序（Active Bank） |
| 0x28000 | Application B | 备用程序（Inactive Bank） |
| 0x48000 | Calibration Data | 标定参数 |
| 0x4F000 | NVRAM | DTC、VIN、故障记录等 |
三、安全回滚的核心原理
1. 上电启动流程
Bootloader 在每次上电时执行以下逻辑：
c
void Bootloader_Main(void) {
if (is_valid_app(BANK_A) && is_active(BANK_A)) {
jump_to_app(BANK_A);
}
else if (is_valid_app(BANK_B) && is_active(BANK_B)) {
jump_to_app(BANK_B);
}
else {
// 两个应用均无效 → 进入救援模式
enter_safety_mode(); // 响应诊断、点亮故障灯
}
}- 有效性检查：通过 CRC32、SHA256 或数字签名验证；
- 激活标志：存储在 Flash 的专用标志区（Flag Sector）。
2. 刷写流程（含回滚保障）
整个 UDS 刷写过程严格遵循"先写备用，验证再切换"原则：
| 步骤 | 操作 | 安全设计 |
|---|---|---|
| ① | 进入编程会话（10 03） |
应用停止，交出控制权 |
| ② | 擦除 非激活 Bank | 绝不擦除当前运行的 Bank！ |
| ③ | 写入新软件到备用 Bank | 断电 → 旧版本仍完好 |
| ④ | 验证完整性（CRC/签名） | 失败则标记为无效 |
| ⑤ | 仅当验证成功，更新激活标志 | 原子操作，避免中间态 |
| ⑥ | ECU 复位（11 01） |
启动新软件 |
✅ 关键点：激活切换是最后一步，且必须原子完成。
3. 回滚触发场景
| 场景 | 回滚行为 |
|---|---|
| 刷写中途断电 | 下次上电仍运行旧版本 |
| 新软件校验失败 | 不激活新 Bank，继续用旧版 |
| 新软件启动崩溃 | Bootloader 检测失败次数，自动切回 |
| 诊断指令回滚 | OEM 可通过自定义 UDS 服务手动回滚 |

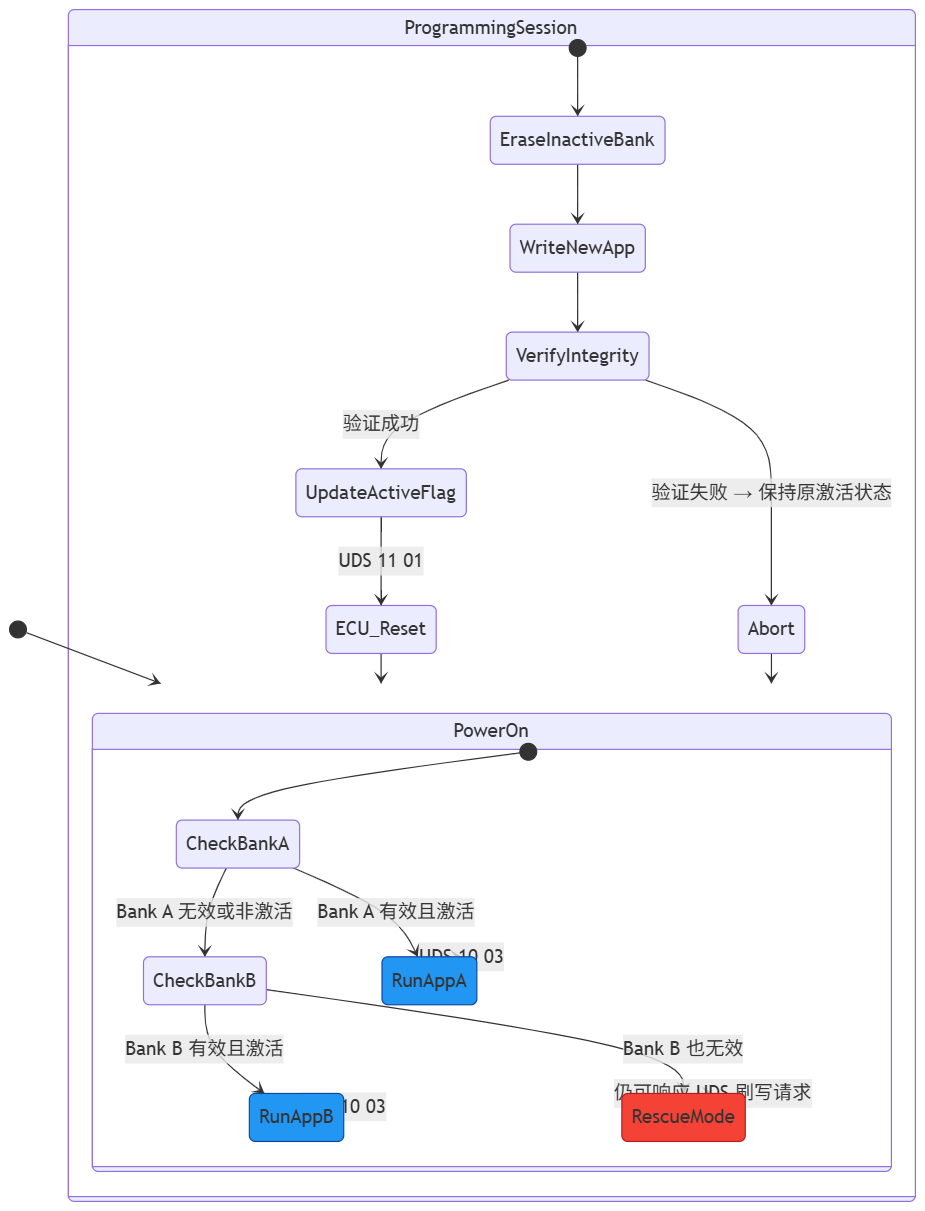

4. 安全回滚状态机
部分高端系统还支持 "试运行（Trial Run）"：
首次启动新软件后，若未在规定时间内收到"确认有效"指令（如 UDS
2E写入特定DID），自动回滚至旧版本。
四、安全增强机制
为满足 ISO 21434（汽车网络安全） 和 功能安全（ISO 26262） 要求，现代 Bootloader 通常集成以下机制：
🔐 1. 加密与签名
- 新软件需用 OEM 私钥签名；
- Bootloader 用公钥验证，防止非法刷写。
🛡 2. 硬件写保护
- Bootloader 区域设为 Flash 硬件写保护，即使恶意代码也无法覆盖。
🔁 3. 标志区冗余
- "激活标志"存储在多个物理地址，通过投票机制防止单点失效。
🆘 4. 最小功能保障
- 即使两个应用都损坏，Bootloader 仍能：
- 响应 UDS 诊断（
10、27、34~37）； - 允许重新刷写；
- 点亮 MIL 灯提示用户。
- 响应 UDS 诊断（
五、AUTOSAR中的相关模块
在 AUTOSAR Classic 平台中，Bootloader 虽非标准 BSWM 模块，但与其紧密协作：
| 模块 | 作用 |
|---|---|
| BswM | 管理 Bootloader 与 Application 的模式切换 |
| NvM | 存储激活标志、校验数据 |
| Fls | 提供 Flash 擦写驱动 |
| Crypto / Crc | 实现签名验证与完整性检查 |
💡 实践建议：Bootloader 应尽量减少对 AUTOSAR 依赖，以保证最小启动开销和最高可靠性。
六、总结：安全回滚设计五大原则
| 原则 | 说明 |
|---|---|
| 永不覆盖当前运行程序 | 总是在备用 Bank 写入 |
| 验证后再激活 | CRC/签名通过才切换标志 |
| 原子切换激活状态 | 避免中间态导致启动失败 |
| Bootloader 自身不可破坏 | 硬件写保护 + 独立存储 |
| 支持诊断救援 | 即使应用全损，仍可通信刷写 |
七、延伸思考
随着 OTA 普及，未来 Bootloader 将面临更高要求：
- 支持 差分升级（Delta Update） 减少流量；
- 集成 HSM（硬件安全模块） 实现国密算法；
- 与 车辆健康管理系统 联动，实现智能回滚决策。
如果你正在开发汽车 ECU 软件，务必重视 Bootloader 的健壮性设计------它不仅是软件更新的入口，更是整车功能安全的最后一道防线。
📚 参考资料
- ISO 14229-1:2020 --- Unified Diagnostic Services (UDS)
- ISO 24089:2023 --- Road vehicles --- Software update engineering
- AUTOSAR Specification R22-11
- SAE J2534 --- Recommended Practice for ECU Reprogramming
