一、A * 算法核心概念
A * 是一种启发式搜索算法，结合了 Dijkstra 算法（保证最优）和贪心算法（搜索高效）的优点，核心思想是：
- 对每个待探索的节点，计算一个评估函数 f(n)f(n)f(n)，以此决定搜索优先级；
- 优先搜索f(n)f(n)f(n)最小的节点，最终以最小代价找到从起点到终点的最优路径。
1. 核心评估函数
f(n)=g(n)+h(n)f(n)=g(n)+h(n)f(n)=g(n)+h(n)
- g(n)g(n)g(n)：从起点 到当前节点nnn的实际代价（已走路径的真实长度）；
- h(n)h(n)h(n)：从当前节点n到终点 的估计代价（启发函数，关键！）；
- f(n)f(n)f(n)：从起点经过节点n到终点的总估计代价。
2. 启发函数（h(n)h (n)h(n)）的选择
启发函数的设计直接决定 A * 的性能：
表格
| 启发函数类型 | 公式（二维网络） | 特点 |
|---|---|---|
| 曼哈顿距离 | h(n)=xn−xgoal+yn−ygoalh(n)=x_n-x_{goal}+y_n-y_{goal}h(n)=xn−xgoal+yn−ygoal | 适用于只能上下左右移动的网格（无对角线） |
| 欧几里得距离 | h(n)=(xn−xgoal2+(yn−ygoal)2)h(n)=\sqrt{(x_n-x_{goal}^2+(y_n−y_{goal})^2)}h(n)=(xn−xgoal2+(yn−ygoal)2) | 适用于可任意方向移动的场景（如机器人路径规划） |
| 切比雪夫距离 | h(n)=max(xn−xgoal,yn−ygoal)h(n)=max(x_n-x_{goal},y_n-y_{goal})h(n)=max(xn−xgoal,yn−ygoal) | 适用于可对角线移动的网格 |
关键规则：
- h(n)h(n)h(n)必须是可采纳的（admissible）：即h(n)≤h(n)≤h(n)≤ 节点n到终点的真实代价，这样才能保证 A * 找到最优路径；
若h(n)=0h(n)=0h(n)=0，A * 退化为 Dijkstra 算法（搜索全图，效率低）；
若h(n)h(n)h(n)过大（超过真实代价），A * 可能找不到最优路径，但搜索速度更快。
3. 核心数据结构
- 开放列表（Open List）：存储待探索的节点，按f(n)从小到大排序；
- 关闭列表（Closed List）：存储已探索完成的节点，避免重复搜索。
二、A * 算法的使用场景
A * 因 "最优 + 高效" 的特性，是路径规划领域的首选算法，主要应用场景：
- 游戏开发：游戏角色 / NPC 的路径寻路（如《王者荣耀》《我的世界》的角色移动）；
- 移动机器人：AGV、扫地机器人、无人机的全局路径规划（已知环境地图）；
- 自动驾驶：高精度地图下的全局路径规划（如从 A 点到 B 点的最优道路选择）；
- 物流 / 仓储：无人叉车、分拣机器人的路径规划；
- 地图导航：高德 / 百度地图的步行 / 驾车路径规划（底层核心算法之一）。
优势：
- 保证找到最优路径（当h(n)h(n)h(n)可采纳时）；
- 搜索效率远高于 Dijkstra 算法（启发函数减少无效搜索）；
- 逻辑清晰，易于实现和扩展。
局限性：
- 依赖完整的环境地图（无法处理未知环境）；
- 内存消耗较大（需存储开放 / 关闭列表）；
- 对动态障碍物适配性差（需重新规划）。
三、A * 算法的具体操作步骤
以二维平面（连续空间）的机器人路径规划为例，核心步骤如下：
步骤 1：初始化
- 定义起点SSS、终点GGG、障碍物区域；
- 初始化开放列表（仅加入起点SSS，计算f(S)=g(S)+h(S)f(S)=g(S)+h(S)f(S)=g(S)+h(S)，其中g(S)=0g(S)=0g(S)=0）；
- 初始化关闭列表（空）；
- 为每个节点记录父节点（用于回溯路径）。
步骤 2：循环搜索
- 从开放列表中取出f(n)最小的节点n（当前节点）；
- 将节点n从开放列表移至关闭列表；
- 若节点n是终点G，回溯父节点得到完整路径，结束算法；
- 生成节点n的相邻节点（如上下左右 / 周围采样点）；
- 对每个相邻节点m：
- 若m在障碍物区域 / 关闭列表中，跳过；
- 计算g(m)=g(n)+节点n到mg(m) = g(n) +节点n到mg(m)=g(n)+节点n到m的实际距离；
- 若m不在开放列表中：
- 计算h(m)h(m)h(m)（如欧几里得距离），f(m)=g(m)+h(m)f(m)=g(m)+h(m)f(m)=g(m)+h(m)；
- 将m加入开放列表，记录父节点为n；
若m已在开放列表中： - 若新的g(m)更小（说明有更优路径到达m），更新g(m)、f(m)，并将m的父节点改为n；
- 重复步骤 2，直到开放列表为空（无路径）或找到终点。
步骤 3：路径回溯
从终点GGG开始，依次回溯父节点，直到起点SSS，反转后得到完整路径。
四、A * 算法代码实现（二维连续空间）
以下是适配机器人路径规划的 A * 代码（连续空间，非网格），包含可视化功能，可直接运行：
bash
import numpy as np
import matplotlib.pyplot as plt
from matplotlib.patches import Circle
import math
# 定义节点类（存储位置、代价、父节点）
class Node:
def __init__(self, x, y):
self.x = x # 节点x坐标
self.y = y # 节点y坐标
self.g = 0.0 # 起点到当前节点的实际代价
self.h = 0.0 # 当前节点到终点的估计代价
self.f = 0.0 # 总代价 f = g + h
self.parent = None # 父节点（用于回溯路径）
def __eq__(self, other):
# 重载相等判断，用于检查节点是否已存在
if isinstance(other, Node):
return (self.x == other.x) and (self.y == other.y)
return False
# 定义A*规划器类
class AStarPlanner:
def __init__(self):
self.step_size = 0.5 # 相邻节点的步长（控制搜索精度）
self.obstacle_radius = 1.0 # 障碍物影响半径
self.max_iter = 5000 # 最大迭代次数（防止死循环）
# 启发函数：欧几里得距离（可采纳，保证最优）
def heuristic(self, node, goal_node):
return math.hypot(node.x - goal_node.x, node.y - goal_node.y)
# 检查节点是否在障碍物区域内
def is_collision(self, node, obstacles):
for (ox, oy) in obstacles:
if math.hypot(node.x - ox, node.y - oy) < self.obstacle_radius:
return True
return False
# 生成当前节点的相邻节点（8方向采样）
def generate_neighbors(self, current_node):
neighbors = []
# 8个方向的偏移量（上下左右+对角线）
directions = [
(self.step_size, 0), (-self.step_size, 0),
(0, self.step_size), (0, -self.step_size),
(self.step_size, self.step_size), (-self.step_size, -self.step_size),
(self.step_size, -self.step_size), (-self.step_size, self.step_size)
]
for dx, dy in directions:
x = current_node.x + dx
y = current_node.y + dy
# 限制坐标范围（可选，防止节点超出地图）
if 0 <= x <= 10 and 0 <= y <= 10:
neighbors.append(Node(x, y))
return neighbors
# 从开放列表中找到f值最小的节点
def find_min_f_node(self, open_list):
min_node = open_list[0]
for node in open_list:
if node.f < min_node.f:
min_node = node
return min_node
# 规划路径
def plan(self, start_pos, goal_pos, obstacles):
# 初始化起点和终点节点
start_node = Node(start_pos[0], start_pos[1])
goal_node = Node(goal_pos[0], goal_pos[1])
# 初始化开放列表和关闭列表
open_list = [start_node]
closed_list = []
iter_count = 0
while open_list and iter_count < self.max_iter:
iter_count += 1
# 步骤1：取出f值最小的节点
current_node = self.find_min_f_node(open_list)
open_list.remove(current_node)
closed_list.append(current_node)
# 步骤2：检查是否到达终点
if current_node == goal_node:
# 回溯路径
path = []
while current_node is not None:
path.append((current_node.x, current_node.y))
current_node = current_node.parent
# 反转路径（从起点到终点）
return path[::-1]
# 步骤3：生成相邻节点
neighbors = self.generate_neighbors(current_node)
for neighbor in neighbors:
# 跳过碰撞节点和已探索节点
if self.is_collision(neighbor, obstacles) or neighbor in closed_list:
continue
# 计算g值（当前节点到相邻节点的实际距离）
tentative_g = current_node.g + math.hypot(
neighbor.x - current_node.x, neighbor.y - current_node.y
)
# 情况1：相邻节点不在开放列表中
if neighbor not in open_list:
neighbor.g = tentative_g
neighbor.h = self.heuristic(neighbor, goal_node)
neighbor.f = neighbor.g + neighbor.h
neighbor.parent = current_node
open_list.append(neighbor)
# 情况2：相邻节点已在开放列表中，检查是否有更优路径
else:
# 找到开放列表中的对应节点
for open_node in open_list:
if open_node == neighbor:
if tentative_g < open_node.g:
open_node.g = tentative_g
open_node.f = open_node.g + open_node.h
open_node.parent = current_node
break
# 若迭代结束仍未找到路径
print("警告：未找到有效路径！")
return []
# -------------------------- 测试代码 --------------------------
if __name__ == "__main__":
# 1. 初始化A*规划器
a_star = AStarPlanner()
# 2. 设置起点、终点、障碍物
start = (0.0, 0.0) # 起点
goal = (8.0, 8.0) # 终点
obstacles = [ # 障碍物列表
(3.0, 3.0),
(5.0, 5.0),
(7.0, 3.0)
]
# 3. 规划路径
path = a_star.plan(start, goal, obstacles)
# 4. 可视化结果
plt.figure(figsize=(8, 8))
# 绘制障碍物
for (ox, oy) in obstacles:
circle = Circle((ox, oy), a_star.obstacle_radius, color='r', alpha=0.3, label='Obstacle' if (ox, oy) == obstacles[0] else "")
plt.gca().add_patch(circle)
# 绘制路径
if path:
path_x = [p[0] for p in path]
path_y = [p[1] for p in path]
plt.plot(path_x, path_y, 'b-', linewidth=2, label='A* Path')
# 绘制起点和终点
plt.scatter(start[0], start[1], color='green', s=100, label='Start')
plt.scatter(goal[0], goal[1], color='red', s=100, label='Goal')
# 图表设置
plt.xlabel('X (m)')
plt.ylabel('Y (m)')
plt.title('A* Path Planning')
plt.legend(loc='upper left') # 图例放左上角
plt.grid(True)
plt.axis('equal')
plt.xlim(0, 10)
plt.ylim(0, 10)
plt.show()五、代码关键部分解释
1. 节点类（Node）
存储节点的核心信息：坐标（x,y）、代价（g/h/f）、父节点（用于路径回溯），重载__eq__方法方便判断节点是否重复。
2. 核心方法
- heuristic：计算欧几里得距离作为启发函数（可采纳，保证最优）；
- is_collision：检查节点是否在障碍物范围内（避免碰撞）；
- generate_neighbors：生成当前节点的 8 方向相邻节点（控制搜索范围）；
- find_min_f_node：从开放列表中找到f(n)最小的节点（核心搜索逻辑）；
- plan：主规划函数，实现 A * 的完整搜索流程。
3. 运行前置条件
安装依赖：
bash

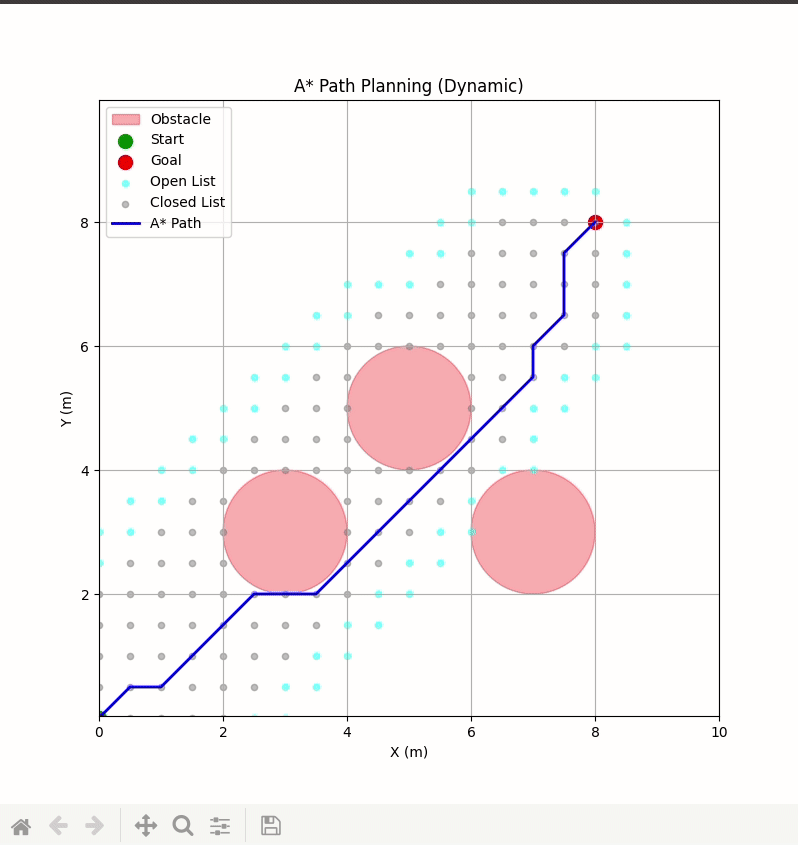

pip install numpy matplotlib4. 运行效果
- 代码会绘制出从(0,0)到(8,8)的最优路径，绕过(3,3)、(5,5)、(7,3)三个障碍物；
- 路径是连续的坐标点，可直接用于机器人的运动控制；
- 图例默认放在左上角（符合你之前的要求）。
六、A* vs APF（人工势场法）
表格
| 特性 | A * 算法 | APF 算法 |
|---|---|---|
| 路径最优性 | 保证最优（h (n) 可采纳时） | 不一定最优，易陷入局部最小值 |
| 环境要求 | 需完整地图（全局规划） | 可局部感知（局部规划） |
| 实时性 | 中等（需搜索） | 高（实时计算受力） |
| 障碍物适配 | 静态障碍物最优 | 动态障碍物适配性好 |
| 实现复杂度 | 中等（需管理开放 / 关闭列表） | 简单（仅计算受力） |
七、结束语
- 核心原理：A * 通过评估函数f(n)=g(n)+h(n)优先搜索最优路径，启发函数h(n)是关键（需可采纳以保证最优）；
- 关键步骤：初始化→循环搜索（取最小f节点→生成邻居→更新代价）→路径回溯；
- 使用要点：
- 启发函数优先选欧几里得 / 曼哈顿距离（保证可采纳）；
- 步长（step_size）越小，路径越精准，但搜索效率越低；
- 适用于已知静态环境的全局最优路径规划；
- 核心优势：相比 APF，A * 不会陷入局部最小值，能保证找到最优路径。
