Linux camera驱动开发（特殊的cpu+fpga芯片）

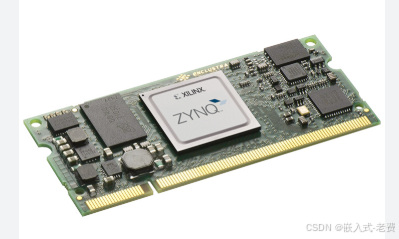

在soc前面添加一个fpga开发板，专门用来对接sensor。然后再用fpga对接soc，这不是一个新鲜的做法。只是现在有一种soc，它内部本身就集成了fpga，这样fpga和soc里的cpu本身就可以直接通过总线直接沟通，非常方便。

1、集成fpga+cpu的优势

**fpga和cpu集成到一个die里面，最主要的优势，就是总线通信速度快、方便。**如果没有总线的集成，那么fpga和soc大体上只能通过类似mipi csi2 rx/tx这样的接口进行通信。如果是简单的应用，fpga拿到图像之后就可以直接送给lcd/hdmi，非常方便，soc的cpu部分做一些简单的配置即可。

复制代码

https://ax7010-20231-v101.readthedocs.io/zh-cn/latest/7010_S2_RSTdocument_CN/22_OV5640%E6%91%84%E5%83%8F%E5%A4%B4%E7%9A%84%E9%87%87%E9%9B%86%E6%98%BE%E7%A4%BA%E4%B8%80_CN.html

2、集成fpga+cpu的缺点

相比较分离式的fpga、soc，如果两颗die集成在一起，本身的soc的选项要少不少。因为假设是分离式的模式，fpga可以任意选择，soc也可以任意选择。但如果是集成在一起，不管是国产品牌，还是外资品牌，选择的面要少很多。

另外，从价格方面来说，一般集成fpga+soc的芯片要贵不少，尤其是fpga资源比较多的soc，这方面表现得特别明显。此外，为了尽量减少芯片面积，提高性价比，很多soc会阉割掉很多soc功能，比如说isp、编码、解码、npu，这样一来处理就不是很方便。

3、优先dvp接口处理

一开始用fpga处理sensor的时候，不妨用dvp的形式进行处理。dvp相比较mipi，物理意义比较明确，配置相对简单不少。等到可以独立设置dvp接口的时候，再转到mipi，也是可以的。

4、没有isp如何处理

前面讨论到，很多集成fpga的soc内部是没有isp的，这种情况下就可以用这两种方法处理。一种是，前期选择sensor的时候，就尽量选择带isp的sensor，这样后期数据处理的时候，就不再需要isp追加处理了。另外一种，就是可以考虑用来处理一些不需要isp处理的场合，比如带全局快门的工业相机，这样哪怕没有isp，也不是很大的缺点。

5、多摄像头处理

fpga相比较cpu，除了延迟低，速度快之外，另外一个优点，就是它可以支持多摄像头处理，数量上没有限制。在工业场景里面用的比较多的双目摄像头，就是其中很明显的一个代表。本身这类集成fpga的芯片，cpu性能就不是很高。这个时候就可以通过对接多个sensor，直接网络送出去的形式来处理。因为这样一来，不仅速度快，还可以有效解决cpu效率低的问题，把芯片当成是一个放大版的多sensor处理器即可。

复制代码

https://ax7010-20231-v101.readthedocs.io/zh-cn/latest/7010_S2_RSTdocument_CN/23_OV5640%E6%91%84%E5%83%8F%E5%A4%B4%E7%9A%84%E9%87%87%E9%9B%86%E6%98%BE%E7%A4%BA%E4%BA%8C_CN.html

6、自定义算法加速

和分离式fpga一样，集成式的架构也可以做一些算法的加速。**由于本身就集成了cpu，因此一旦发现效率不ok，就可以把算法快速迁移到fpga侧来完成，重新搭建一下框图即可。**整个过程要比分离式的结构，容易、便捷很多。对于图像这类应用，能迁移到fpga，就尽量用fpga处理，cpu本身对算法做一些补充即可，这是我们喜欢用fpga处理图像的根本原因。
