1 LIO-SAM 介绍

2 核心代码

featureExtraction.cpp 特征提取角点和面点（易）

imageProjection.cpp 点云畸变矫正（易）

imuPreintegration.cpp imu预积分和位姿优化（较难）

mapOptmization.cpp 地图匹配、位姿优化和回环检测（难）

代码阅读顺序：

imageProjection >> featureExtraction >> imuPreintegration >> mapOptmization

2.1 imageProjection 部分

作为LIO-SAM的前端预处理模块，它的主要任务是将一帧无序、带有因传感器自身运动而产生畸变的原始点云，转换成一帧经过运动补偿的、有序的、滤除无效点的点云，并整理出用于后续特征提取（如角点、平面点）的辅助信息。

（1）主要订阅与发布主题

订阅:

原始点云 (pointCloudTopic)：来自激光雷达的原始数据。
IMU数据 (imuTopic)：提供高频的姿态角速度信息，用于旋转去畸变。
增量里程计 (odomTopic)：提供来自IMU预积分或其他来源的初步位姿估计，为后续图优化提供初始猜测，其增量信息理论上可用于位置去畸变（但代码中已注释）。

发布:

去畸变后的点云 (lio_sam/deskew/cloud_deskewed)：供后续模块使用的核心点云。
点云信息 (lio_sam/deskew/cloud_info)：一个自定义消息，包含处理后的点云、以及每个点的行列索引、距离、所属扫描线（ring）的起止索引等关键信息，极大方便了后续的特征提取。

（2）关键数据结构与变量

VelodynePointXYZIRT, OusterPointXYZIRT: 定义了不同品牌雷达的点数据格式，最终统一为 PointXYZIRT使用。
rangeMat(cv::Mat): 一个大小为 N_SCAN x Horizon_SCAN的矩阵，存储每个像素位置（对应一个点）的距离值。初始为 FLT_MAX，用于判断该位置是否已被填充，实现最近点保留。（N_SCAN 表示激光雷达的线束数量，Horizon_SCAN 表示横向扫描分辨率）
fullCloud: 一个"图像化"的点云，fullCloud->points[columnIdn + rowIdn * Horizon_SCAN] 对应 rangeMat中 (rowIdn, columnIdn) 位置的点。它是一个"虚容器"，很多位置是空的。
extractedCloud: 从 fullCloud中提取出的所有有效点（即rangeMat值不为FLT_MAX的点）集合，是最终发布的点云。 imuTime, imuRotX/Y/Z 数组: 缓存当前帧点云时间段内IMU的时间戳和积分后的旋转角，用于对每个点进行精确的旋转插值。
cloudInfo(自定义消息): 承载所有输出信息的核心结构。

（3）处理流程 (cloudHandler)

当收到一帧点云时，按顺序执行以下步骤：

cachePointCloud(缓存与转换):

将点云消息放入队列，确保处理时有缓冲。从队列中取出一帧，根据雷达类型（Velodyne, Ouster, Livox）转换为统一的PointXYZIRT格式。
获取该帧点云的起始时间戳 (timeScanCur) 和结束时间戳 (timeScanCur + points.back().time)。
检查点云是否dense（无NaN点）以及是否包含ring和time通道。

deskewInfo(获取去畸变信息):

同步检查: 确保有覆盖本帧点云时间段的IMU数据可用。

imuDeskewInfo(IMU去畸变信息处理函数--角度积分)

清空早于本帧开始时间的IMU数据。
对IMU角速度进行数值积分，计算出本帧时间段内一系列时间点 (imuTime) 对应的累积旋转角 (imuRotX/Y/Z)，存入环形数组。这等效于得到了一个关于时间的旋转函数。
记录本帧起始时刻的姿态 (imu_roll/pitch/yaw_init) 作为初始猜测。

odomDeskewInfo

找到本帧扫描开始和结束时刻对应的里程计位姿。用开始的位姿 (startOdomMsg) 初始化 cloudInfo.initial_guess_，供后端优化使用。

projectPointCloud(点云投影与去畸变):

这是最核心的函数，逐点处理：

点筛选: 根据配置的最近和最远距离、扫描线号 (ring) 进行过滤。downsampleRate可对扫描线进行降采样。
投影到图像: 根据点的 (x,y)坐标计算水平角 horizonAngle，再根据分辨率 ang_res_x 换算成列索引 columnIdn。行索引 rowIdn 就是 ring。这样每个点都被分配到一个 (row, column) 像素位置。
距离图像滤波: 如果同一个 (row, column) 位置已有更近的点 (rangeMat值更小)，则忽略当前点（最近点保留）。
运动去畸变: 对于通过筛选的点，调用 deskewPoint 函数（将其余点对齐到初始时刻）。

findRotation(基于IMU数据的时间插值功能)

根据该点的时间戳 pointTime，在预积分的IMU旋转数组 (imuRotX/Y/Z) 中进行线性插值，得到该点精确时刻相对于激光雷达初始时刻的旋转 (rotXCur, rotYCur, rotZCur)。

cloudExtraction(点云提取):

遍历 rangeMat，将所有有效点（距离不为FLT_MAX）按顺序取出，放入 extractedCloud。
同时，在 cloudInfo中记录：
point_col_ind: 每个有效点在其原始扫描线中的列索引。
point_range: 每个有效点的距离。
start_ring_index和 end_ring_index: 每条扫描线上有效点的起止索引（在extractedCloud中的索引），这对于按线束提取平面特征至关重要。

publishClouds(发布结果):

发布去畸变、有序化后的点云 extractedCloud。
发布包含丰富结构化信息的 cloudInfo消息，供后续的 featureExtraction节点使用。

2.2 featureExtraction 部分

角点（边缘点） → 用于线特征匹配

匹配原理：点到线的距离最小化

适用场景：墙角、桌沿、物体边缘
平面点（面点） → 用于面特征匹配

匹配原理：点到面的距离最小化

适用场景：墙面、地面、桌面

(1) 处理流程

calculateSmoothness(计算点云中每个点的平滑度或曲率)

输入: 有序点云 extractedCloud 和对应的深度数组 cloudInfo.point_range[]

计算步骤：

遍历点云（跳过边界5个点保证窗口完整）
对每个点i，取前后5个点（共11个点）的深度值
计算加权差分：前5点+后5点 - 当前点×10
平方得曲率：cloudCurvature[i] = diffRange²
初始化标记数组
存入平滑度结构体供排序

markOccludedPoints(判断前后点)

标记两类不适合作为特征点的点：
(1) 被其他物体遮挡的点（Occluded Points）
(2) 激光束与表面几乎平行的点（Parallel Beam Points）
将这些点标记为cloudNeighborPicked[i]=1，后续不会选为特征点

遮挡检测原理

bash 复制代码

视觉示意图：


情况1（前点遮挡后点）：          情况2（后点遮挡前点）：
    ○  (depth1=5m)                  ○  (depth1=3m)
     \                             /
      \                           /
       ●  (depth2=2m)            ●  (depth2=6m)
     前点遮挡了后点               后点被前点遮挡

条件判断：
1. columnDiff < 10：确保两点在同一扫描线附近
2. depth1-depth2 > 0.3：前点比后点远0.3m以上 → 前点被遮挡
3. depth2-depth1 > 0.3：后点比前点远0.3m以上 → 后点被遮挡

平行光束检测原理

bash 复制代码

物理原理：
激光束
   ↓
   |\ θ (入射角很小，接近平行)
   | \
   |  \ 物体表面
   |   \
   ○----○

当激光束与物体表面夹角θ很小时：
1. 激光点可能落在物体边缘
2. 深度测量误差增大（激光光斑被拉长）
3. 相邻点深度差异大（>2%的当前深度）

数学判断：|range[i-1]-range[i]| > 0.02×range[i] AND
         |range[i+1]-range[i]| > 0.02×range[i]
表示当前点深度与前后点都有显著差异

extractFeatures(提取角点和面点)

复制代码

// 输入：已计算曲率和标记不可靠点的点云
// 输出：两类特征点云
    cornerCloud    // 边缘点/角点（高曲率，用于线特征匹配）
    surfaceCloud   // 平面点/面点（低曲率，用于面特征匹配）

// 处理流程：
    1. 将每条扫描线分成6个子区域
    2. 在每个子区域中独立提取特征
    3. 对平面点进行下采样以减少数据量
    4. 发布提取的特征点

分块原理：

bash 复制代码

每条扫描线索引范围：start_ring_index[i] ~ end_ring_index[i]
分成6等分：sp是子区域起点，ep是终点
示例：第i条线有300个点
  j=0: sp=0,  ep=49   (0~49)
  j=1: sp=50, ep=99   (50~99)
  j=2: sp=100,ep=149  (100~149)
  ...

角点选择策略

从曲率最大的点开始（边缘特征最明显）
每个子区域最多选20个，保证特征点分布均匀
选择后标记周围点，避免特征点聚集

平面点选择策略

从曲率最小的点开始（表面最平坦）
没有数量限制，但会进行下采样减少数据量
同样标记周围点避免聚集

2.3 imuPreintegration 部分

（1）算法介绍

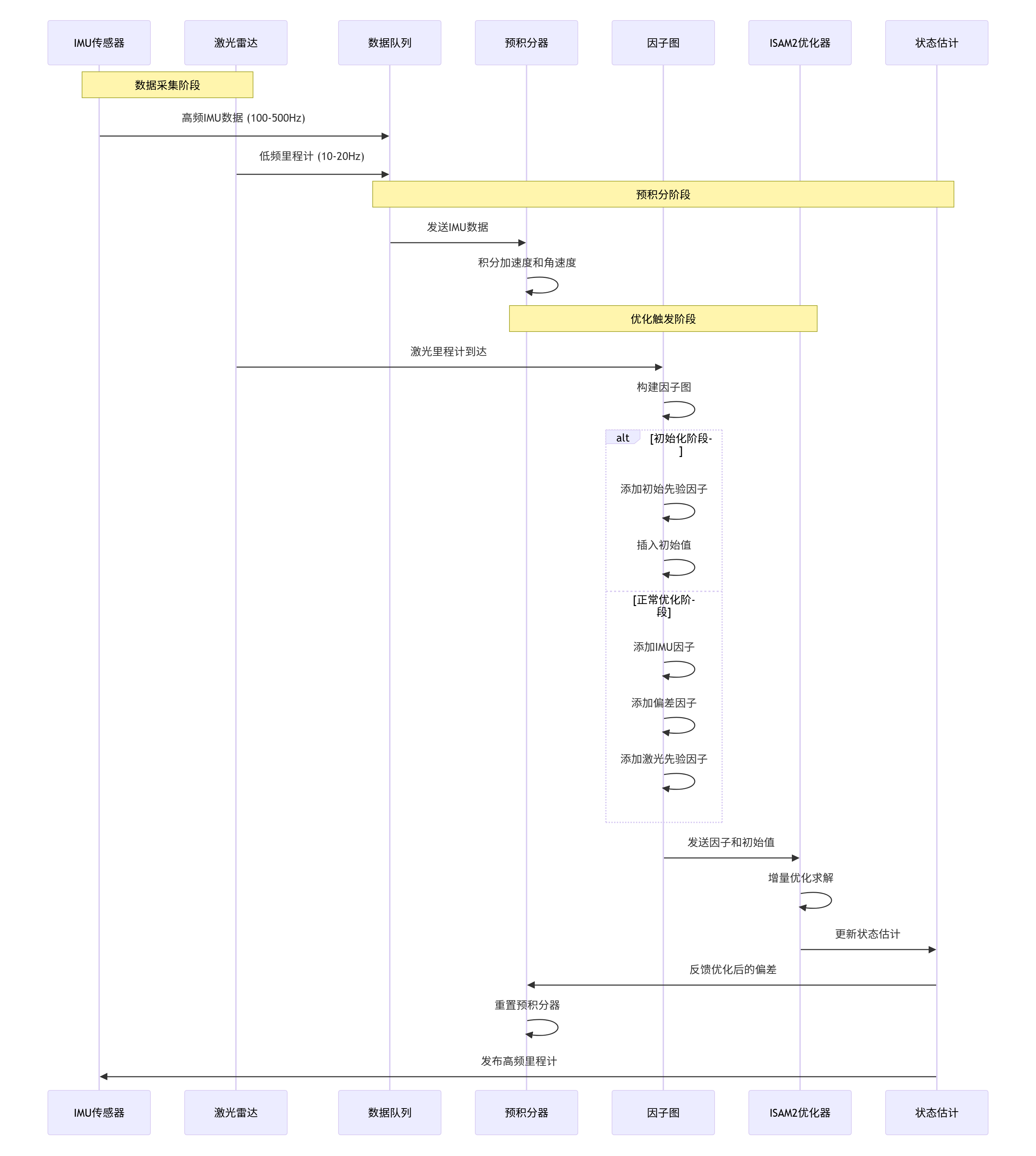

算法数据流程

bash 复制代码

IMU数据流（高频） → imuHandler() → 实时预积分 → 发布高频IMU里程计
                     ↓
                  存储队列
                     ↓
里程计数据流（低频） → odometryHandler() → 图优化 → 更新状态

算法特点与优势

紧耦合优化
将IMU预积分因子和激光里程计因子一起优化
实时估计和校正IMU偏差
增量式优化
使用gtsam::ISAM2进行增量优化
每100个关键帧重置图优化，避免计算量无限增长
鲁棒性设计
退化检测：当激光里程计退化时使用更大的噪声模型
故障检测：检测异常速度和偏差，及时重置系统
时间同步：正确处理IMU和激光雷达的时间戳

（2）核心函数

odometryHandler(关键优化)

bash 复制代码

gtsam::ISAM2 optimizer;          // 增量平滑与建图优化器
gtsam::NonlinearFactorGraph graphFactors;  // 因子图
gtsam::Values graphValues;       // 优化变量值
int key = 0;                     // 关键帧索引

2.4 mapOptmization 部分

（1）核心函数

cornerOptimization(角点优化)

点线距离计算：

对每个下采样后的角点，在地图角点云中寻找5个最近邻点
通过主成分分析（PCA）判断这5个点是否构成一条直线
如果最大特征值 > 3 * 次大特征值，则认为构成直线
计算当前点到直线的距离，构建点到线的距离残差

并行加速 ：使用OpenMP多线程并行处理
残差加权：根据距离大小对残差进行加权，距离越近权重越高

surfOptimization

点面距离计算：

对每个下采样后的面点，在地图面点云中寻找5个最近邻点
通过最小二乘法拟合平面方程
计算当前点到拟合平面的距离
验证5个点是否都接近拟合平面（最大距离<0.2m）

平面有效性验证 ：确保5个点确实能构成一个平面
残差计算：计算点到平面的距离残差

LMOptimization

Levenberg-Marquardt优化：

构建雅可比矩阵matA和残差向量matB
求解正规方程：matAtA * matX = matAtB

退化处理：

第一次迭代时进行特征值分析
如果系统退化（某些方向不可观），将退化方向的特征向量置零
在退化情况下，通过投影矩阵matP修正优化方向

收敛判断：

计算旋转和平移的增量大小
如果ΔR < 0.05度且ΔT < 0.05cm，认为收敛
坐标系转换：代码中包含激光雷达到相机的坐标系转换注释，这是从LOAM继承的

extractSurroundingKeyFrames(提取局部地图)

从历史关键帧中提取空间相邻的关键帧
构建当前优化所需的局部地图：
通过KD-Tree查找当前位置附近的关键帧
将这些关键帧的特征点云转换到世界坐标系，拼接成局部地图

scan2MapOptimization(优化流程)

检查特征点数是否足够
设置 KD-Tree 输入
迭代优化（最多30次）：
角点优化
面点优化
合并系数
LM优化，如果收敛则提前退出
位姿更新

performLoopClosure(闭环检测)

复制代码

    1. 检测闭环候选 (通过Scan Context等)
    2. 构建局部地图
    3. ICP匹配 (将当前帧(角点面点)与局部地图对齐)
    4. 计算变换矩阵
    5. 添加闭环约束到因子图
    6. 优化位姿图

loopFindNearKeyframes(关键帧回环)

功能：提取指定关键帧附近多个关键帧的点云，构建局部地图
输入：key - 中心关键帧索引，searchNum - 搜索范围
输出：nearKeyframes - 合并后的局部地图点云
用途：为ICP匹配提供"目标点云"，用于闭环检测的精确对齐

visualizeLoopClosure(回环可视化)

功能：可视化检测到的闭环约束
输入：loopIndexContainer - 存储闭环对（当前帧索引，历史帧索引）
输出：可视化标记（球形节点和连接线）

bash 复制代码

球形节点：表示参与闭环的关键帧位置
连接线：表示检测到的闭环约束
颜色编码：
	青色节点：易识别，不与其他元素冲突
	黄色边：醒目，表示重要的约束关系

用途：在RViz中显示闭环关系，便于调试和分析

（2）核心算法流程

bash 复制代码

接收特征点云
    ↓
更新初始位姿（IMU/里程计）
    ↓
提取局部地图（空间+时间临近关键帧）
    ↓
下采样当前扫描
    ↓
Scan-to-Map优化（迭代LM优化）
    ↓
变换更新与IMU融合
    ↓
判断是否保存关键帧
    ↓
添加因子（里程计/GPS/闭环）
    ↓
iSAM2增量优化
    ↓
更新关键帧位姿和地图
    ↓
发布里程计和TF
    ↓
闭环时全局修正
