Cocos2d-x 官方仓库学习总结

> **学习时间**: 2026 年 3 月

> **学习对象**: https://github.com/cocos2d/cocos2d-x (v4 分支)

> **引擎版本**: Cocos2d-x v4.0 / v3.17

一、仓库概览

1.1 基本信息

| 指标 | 数据 |

|------|------|

| **Star 数量** | 19k |

| **Fork 数量** | 7.1k |

| **总提交数** | 37,362 |

| **Releases** | 98 个标签版本 |

| **Issues** | 1.4k |

| **Pull Requests** | 196 |

1.2 编程语言分布

| 语言 | 占比 |

|------|------|

| C++ | 85.9% |

| Lua | 5.5% |

| C | 2.6% |

| Objective-C++ | 2.1% |

| Java | 1.3% |

| Python | 0.7% |

| 其他 | 1.9% |

1.3 支持平台

**移动平台**: iOS 8.0+ (Metal), Android 3.0+
**桌面平台**: Windows 7+, macOS 10.9+ (Metal), Linux (Ubuntu 14.04+)
**HTML5 平台**: Chrome, Safari, IE 9+ 等

1.4 许可证

**MIT 许可证** - 开源且商业友好

二、核心架构

2.1 三层架构

```

┌─────────────────────────────────────────┐

│ 脚本层 (Lua/JavaScript) │ ← 游戏逻辑层

├─────────────────────────────────────────┤

│ C++ 核心引擎 │ ← 引擎核心层

│ ┌─────┬─────┬─────┬─────┬─────┬─────┐ │

│ │场景 │渲染 │物理 │动画 │粒子 │音频 │ │

│ └─────┴─────┴─────┴─────┴─────┴─────┘ │

├─────────────────────────────────────────┤

│ OpenGL ES 2.0 / Metal (Apple) │ ← 图形 API 层

└─────────────────────────────────────────┘

```

2.2 目录结构

```

cocos2d-x/

├── cocos/ # 引擎核心框架

│ ├── 2d/ # 2D 核心模块

│ ├── 3d/ # 3D 核心模块

│ ├── base/ # 基础类库

│ ├── math/ # 数学库

│ ├── renderer/ # 渲染系统

│ ├── platform/ # 平台适配层

│ ├── scripting/ # 脚本绑定 (Lua/JS)

│ ├── ui/ # UI 系统

│ ├── physics/ # 物理引擎

│ ├── audio/ # 音频引擎

│ ├── network/ # 网络模块

│ ├── storage/ # 存储模块

│ └── editor-support/ # 编辑器支持 (Spine, Cocostudio)

├── extensions/ # 扩展模块

├── external/ # 第三方依赖库

├── tests/ # 测试项目

├── templates/ # 新项目模板

├── tools/ # 开发工具

├── cmake/ # CMake 构建配置

└── docs/ # 文档

```

2.3 核心模块详解

2D 核心模块 (`cocos/2d/`)

| 模块 | 文件数 | 功能说明 |

|------|--------|----------|

| **动作系统 (Action)** | ~15 个文件 | 动作基类、间隔动作、缓动动作、相机动作等 |

| **场景图 (Scene Graph)** | CCNode, CCScene, CCLayer | 节点树管理、场景管理 |

| **精灵系统 (Sprite)** | CCSprite, CCSpriteFrame | 2D 图像渲染、批量渲染 |

| **粒子系统 (Particle) ** | CCParticleSystem*| 粒子效果系统 |

| **文本渲染 (Text) **| CCLabel, CCFont* | 标签渲染、字体管理 |

| **TMX 地图 ** | CCTMX*.h/cpp | Tiled 地图解析 |

| **菜单 UI **| CCMenu, CCMenuItem | 菜单系统 |

| **特效过渡 **| CCTransition* | 场景切换特效 |

| **动画系统** | CCAnimation, CCAnimationCache | 帧动画管理 |

| **相机系统** | CCCamera | 2D/3D 相机 |

三、v4.0 重大更新

3.1 Metal 渲染系统

**核心变化**:

Apple 平台采用 **Metal** 作为渲染引擎
性能提升高达 **10 倍** (3D 图形)
仅支持支持 Metal 的 iOS/macOS 设备

**渲染架构**:

```

Renderer/

├── backend/

│ ├── metal/ # Metal 渲染后端

│ └── opengl/ # OpenGL ES 渲染后端

├── shaders/ # 着色器文件

└── Platform 抽象层

```

**设计原则**:

不允许直接使用任何平台的图形 API
渲染后端完全抽象化
跨平台代码统一接口

3.2 CMake 构建系统

使用 CMake 构建**所有平台**
统一构建流程，简化跨平台开发
支持 Android Studio / Xcode / Visual Studio

3.3 破坏性变更

Director 类移除接口

```cpp

// ❌ 已废弃

CC_DEPRECATED_ATTRIBUTE static Director* sharedDirector();

void setDepthTest(bool on);

void pushProjectionMatrix(size_t index);

// ✅ 新方式

Director::getInstance();

Director::getInstance()->getRenderer()->setDepthTest(true);

```

Texture2D 变更

```cpp

// ❌ 已废弃

Texture2D::PixelFormat::RGBA8888;

texture->getName(); // GLuint

// ✅ 新方式

backend::PixelFormat::RGBA8888;

backend::Texture2DBackend* _texture;

```

3.4 Shader 系统升级

新增 `GLProgramState`、`backend::ProgramState` 类
Metal 使用 **MSL** 着色器语言
使用 `glsl-optimizer` 转换 GLSL → MSL
着色器文件移至 `renderer/shaders/`
Uniform 和 Texture 需显式声明

四、场景图 (Scene Graph) 系统

4.1 核心概念

**场景图 **是 Cocos2d-x 的核心数据结构，采用**树形结构**组织所有游戏元素：

```

Scene (场景)

└── Layer (层)

├── Sprite (精灵)

├── Node (节点)

│ └── Sprite (精灵)

└── UI (界面)

```

4.2 节点 (Node) 特性

| 特性 | 说明 |

|------|------|

| **变换** | 位置、旋转、缩放 |

| **锚点** | 定位参考点 (Anchor Point) |

| **Z 顺序** | 渲染层级 |

| **子节点** | 树形层级关系 |

| **标签/名称** | 节点标识 |

| **动作支持** | 执行 Action |

| **事件处理** | 触摸、键盘等 |

4.3 渲染顺序

```

Director::mainLoop()

↓

遍历场景图 (DFS)

↓

收集 RenderCommand

↓

Renderer::render()

↓

按 GlobalZOrder 排序

↓

提交 GPU 渲染

```

五、Lua 绑定系统

5.1 绑定原理

Cocos2d-x 采用**自动绑定**机制：

```

C++ 类定义 (.h)

↓

tolua 配置文件 (.pkg)

↓

bindings-generator 工具

↓

生成 Lua 桥接代码

↓

Lua 脚本调用

```

5.2 绑定优势

**无需重写代码**: C++ 类直接导出供 Lua 使用
**统一接口**: Lua 层使用与 C++ 相同的 API
**性能优化**: 关键逻辑可用 C++ 实现
**热更新**: Lua 脚本支持运行时更新

5.3 自定义 C++ 类绑定

```cpp

// 1. 定义 C++ 类

class MyNode : public cocos2d::Node {

public:

void customMethod();

};

// 2. 创建绑定文件 (my_node.pkg)

module "MyNode"

class MyNode

{

function customMethod;

};

endmodule

// 3. 使用 bindings-generator 生成绑定代码

// 4. 在 Lua 中使用

local node = MyNode:create()

node:customMethod()

```

5.4 Lua 最佳实践

**模块化开发**: 拆分功能模块，便于维护
**性能优化**: 使用纹理压缩、批量渲染
**内存管理**: 注意 Lua 垃圾回收时机
**错误处理**: 使用 `xpcall` 捕获异常

六、网络与数据

6.1 网络模块

| 类 | 功能 |

|------|------|

| `HttpClient` | HTTP 请求 (GET/POST) |

| `WebSocket` | WebSocket 长连接 |

| `SocketIO` | Socket.IO 支持 |

| `Downloader` | 文件下载 |

6.2 数据存储

| 方式 | 用途 |

|------|------|

| `UserDefault` | 简单键值对 (XML/SQLite) |

| `SQLite` | 关系型数据库 |

| 文件读写 | 存档、配置文件 |

七、物理引擎集成

7.1 支持的物理引擎

**Box2D**: 2D 物理引擎 (C++)
**Chipmunk**: 轻量级 2D 物理引擎

7.2 物理系统功能

| 功能 | 说明 |

|------|------|

| **刚体模拟** | 动态、静态、运动学刚体 |

| **碰撞检测** | 碰撞形状、碰撞回调 |

| **物理查询** | 射线检测、区域检测 |

| **关节约束** | 各种物理关节 |

| **调试绘制** | 可视化物理世界 |

八、音频系统

8.1 音频引擎

| 平台 | 实现 |

|------|------|

| Android | OpenSL ES / AAudio |

| iOS/macOS | AVFoundation / AudioQueue |

| Windows | XAudio2 |

| Linux | OpenAL |

8.2 音频功能

**背景音乐**: 循环播放
**音效**: 短音频播放
**3D 音效**: 空间音频
**音量控制**: 独立控制 BGM/音效
**录音功能**: 音频录制

九、UI 系统

9.1 UI 控件

| 控件 | 说明 |

|------|------|

| `Label` | 文本标签 (TTF/BMFont) |

| `Sprite` | 精灵图像 |

| `Menu` / `MenuItem` | 菜单系统 |

| `Button` | 按钮 |

| `CheckBox` | 复选框 |

| `Slider` | 滑动条 |

| `LoadingBar` | 进度条 |

| `TextField` | 文本输入框 |

| `ListView` | 列表视图 |

| `ScrollView` | 滚动视图 |

| `PageView` | 分页视图 |

9.2 九宫格 (Scale9Sprite)

支持 UI 控件的自适应拉伸，保持边角不变形。

十、性能优化

10.1 渲染优化

| 技术 | 说明 |

|------|------|

| **纹理压缩** | PVR/ETC1 格式 |

| **纹理图集** | SpriteFrameCache 合并纹理 |

| **批量渲染** | SpriteBatchNode |

| **自动合批** | 相同纹理自动合并绘制 |

| **剔除优化** | 视锥体剔除 |

10.2 内存优化

**资源加载**: 按需加载，及时释放
**对象池**: 复用频繁创建的对象
**纹理管理**: 统一纹理尺寸 (2 的幂次)
**音频管理**: 背景音乐与音效分离

10.3 CPU 优化

**减少 draw call**: 合并渲染批次
**缓存计算结果**: 避免重复计算
**使用对象池**: 减少内存分配
**Lua 性能**: 避免频繁创建 table

十一、开发工具链

11.1 官方工具

| 工具 | 功能 |

|------|------|

| `cocos` 命令行 | 项目创建、构建、发布 |

| **Cocos Creator** | 可视化编辑器 (推荐) |

| **TexturePacker** | 纹理图集打包 |

| **Tiled** | 地图编辑器 |

11.2 第三方工具

**Visual Studio ** / **Xcode ** / **Android Studio**: IDE
**CMake**: 跨平台构建
**Git**: 版本控制

十二、与项目的对比分析

12.1 项目使用的版本

| 对比项 | 官方仓库 | 当前项目 |

|--------|----------|----------|

| **引擎版本** | v4.0 / v3.17 | v3.10 |

| **渲染后端** | Metal / OpenGL ES | OpenGL ES 2.0 |

| **构建系统** | CMake | Visual Studio / Android Studio |

| **Lua 版本** | Lua 5.3+ | Lua 5.2 |

| **官方支持** | 维护模式 | 维护模式 |

12.2 架构对比

**官方架构**:

```

cocos/ (引擎核心)

├── 2d/ 3d/ renderer/ (模块化)

└── platform/ (平台适配)

extensions/ (官方扩展)

external/ (第三方库)

```

**项目架构**:

```

frameworks/cocos2d-x/ (引擎)

└── runtime-src/ (原生层)

├── Classes/ (C++ 业务代码)

└── thirdlib/ (第三方 SDK)

client/ (Lua 业务代码)

├── base/ (基础框架)

├── client/ (大厅)

└── game/ (游戏模块)

```

12.3 可借鉴之处

**渲染抽象层**: 项目可借鉴 v4 的渲染后端抽象设计
**CMake 构建**: 统一构建流程，减少平台差异
**模块化设计**: 核心模块解耦，便于维护
**自动绑定**: 使用 bindings-generator 简化 Lua 绑定

十三、学习收获

13.1 核心知识点

✅ **场景图系统**: 理解 Node 树形结构和渲染顺序
✅ **渲染架构**: OpenGL ES / Metal 双后端抽象
✅ **Lua 绑定**: C++ 到 Lua 的自动绑定机制
✅ **动作系统**: 丰富的动画动作库
✅ **物理集成**: Box2D/Chipmunk 物理引擎
✅ **UI 系统**: 完整的 UI 控件体系
✅ **跨平台**: 统一的跨平台 API 设计

13.2 架构设计启示

**分层设计**: 图形 API 抽象层 → 引擎核心层 → 脚本层
**模块化**: 各功能模块独立，低耦合
**向后兼容**: 保留旧 API 同时提供新接口
**性能优先**: 批量渲染、对象池等优化策略

13.3 升级建议

针对当前项目 (v3.10):

| 优先级 | 建议 | 难度 |

|--------|------|------|

| 🔴 高 | 升级到 v3.17 (LTS 版本) | 中 |

| 🟡 中 | 引入 CMake 构建系统 | 中 |

| 🟡 中 | 优化 Lua 绑定流程 | 低 |

| 🟢 低 | 考虑 v4 Metal 支持 | 高 |

十四、参考资源

14.1 官方资源

**GitHub**: https://github.com/cocos2d/cocos2d-x

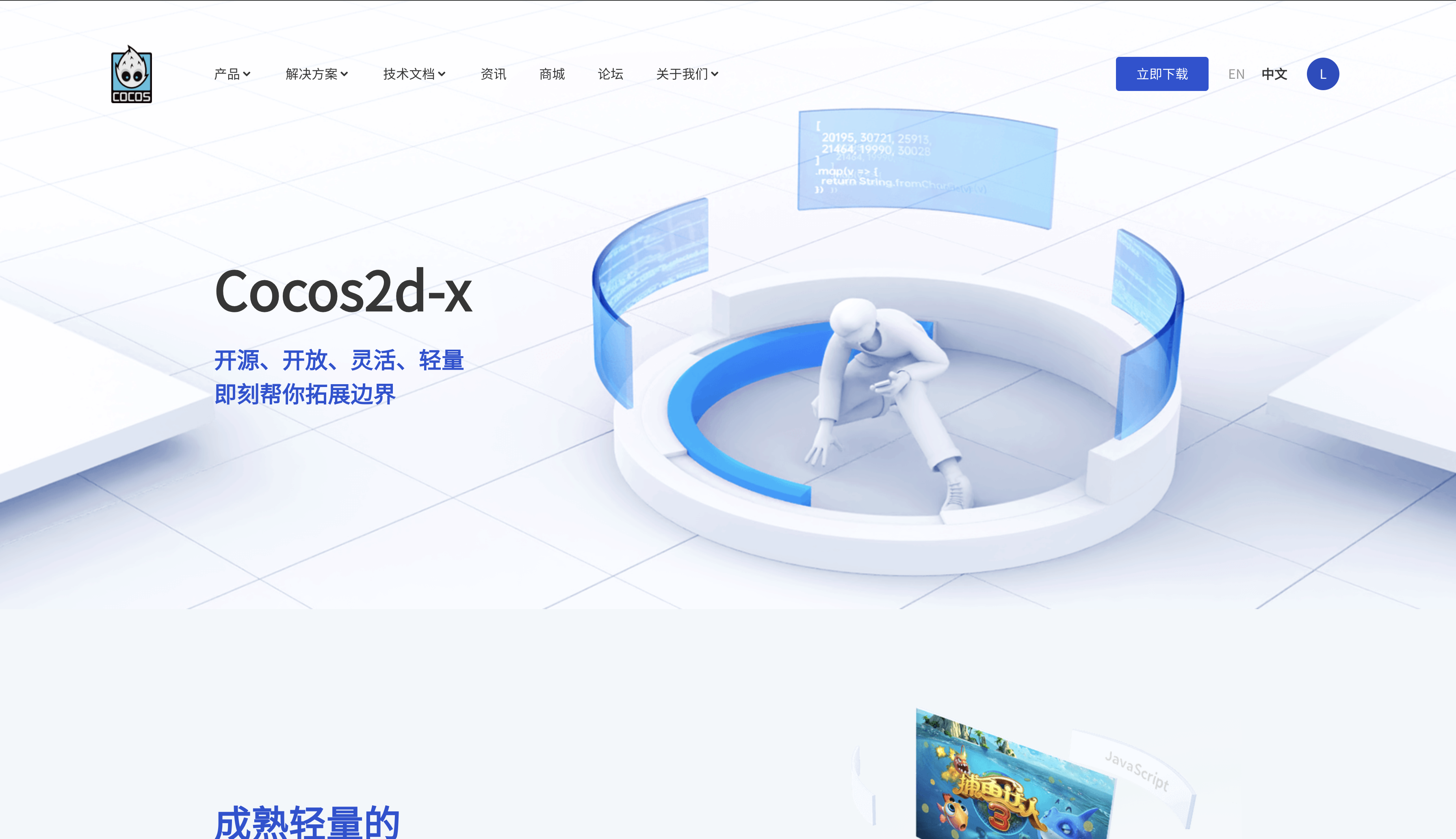

**官方网站**: https://www.cocos.com/en/cocos2d-x
**API 文档**: https://docs.cocos2d-x.org/cocos2d-x/v4/en/api/
**升级指南**: https://docs.cocos2d-x.org/cocos2d-x/v4/en/upgradeGuide/
**论坛**: https://forum.cocosengine.org/

14.2 学习建议

**入门**: 从官方示例和模板项目开始
**进阶**: 阅读源码，理解核心模块实现
**深入**: 研究渲染系统、物理引擎集成
**实践**: 结合项目需求，定制优化方案

十五、总结

Cocos2d-x 是一个**成熟稳定**的 2D 游戏引擎，具有以下特点:

| 优势 | 说明 |

|------|------|

| 🎯 **跨平台** | 一次开发，多平台部署 |

| 🚀 **高性能** | Metal/OpenGL ES 渲染优化 |

| 📝 **多语言** | C++/Lua/JavaScript 支持 |

| 🔧 **可扩展** | 模块化设计，易于定制 |

| 📚 **生态完善** | 丰富的文档和社区支持 |

| 💰 **开源免费** | MIT 许可证，商业友好 |

**官方建议 **: 新项目优先使用 **Cocos Creator**，cocos2d-x 主要作为 Cocos Creator 1.x & 2.x 的基础框架继续维护。

> **学习完成时间**: 2026 年 3 月 14 日

> **学习时长**: 约 2 小时

> **下一步**: 可将学习成果应用到实际项目中，或深入研究特定模块源码
