Unity TMP_SDF 分析（三）顶点着色器1

顶点着色器源码

其中暂时省略关于宏的部分

csharp 复制代码

pixel_t VertShader(vertex_t input)
{
	pixel_t output;

	UNITY_INITIALIZE_OUTPUT(pixel_t, output);
	UNITY_SETUP_INSTANCE_ID(input);
	UNITY_TRANSFER_INSTANCE_ID(input,output);
	UNITY_INITIALIZE_VERTEX_OUTPUT_STEREO(output);

	float bold = step(input.texcoord1.y, 0);

	float4 vert = input.position;
	vert.x += _VertexOffsetX;
	vert.y += _VertexOffsetY;

	float4 vPosition = UnityObjectToClipPos(vert);

	float2 pixelSize = vPosition.w;
	pixelSize /= float2(_ScaleX, _ScaleY) * abs(mul((float2x2)UNITY_MATRIX_P, _ScreenParams.xy));

	float scale = rsqrt(dot(pixelSize, pixelSize));
	scale *= abs(input.texcoord1.y) * _GradientScale * (_Sharpness + 1);
	if (UNITY_MATRIX_P[3][3] == 0) scale = lerp(abs(scale) * (1 - _PerspectiveFilter), scale, abs(dot(UnityObjectToWorldNormal(input.normal.xyz), normalize(WorldSpaceViewDir(vert)))));

	float weight = lerp(_WeightNormal, _WeightBold, bold) / 4.0;
	weight = (weight + _FaceDilate) * _ScaleRatioA * 0.5;

	float bias =(.5 - weight) + (.5 / scale);

	float alphaClip = (1.0 - _OutlineWidth * _ScaleRatioA - _OutlineSoftness * _ScaleRatioA);

#if GLOW_ON
	//暂时省略
#endif

	alphaClip = alphaClip / 2.0 - ( .5 / scale) - weight;

#if (UNDERLAY_ON || UNDERLAY_INNER)
	//暂时省略
#endif

	// Generate UV for the Masking Texture
	float4 clampedRect = clamp(_ClipRect, -2e10, 2e10);
	float2 maskUV = (vert.xy - clampedRect.xy) / (clampedRect.zw - clampedRect.xy);

	// Support for texture tiling and offset
	float2 textureUV = UnpackUV(input.texcoord1.x);
	float2 faceUV = TRANSFORM_TEX(textureUV, _FaceTex);
	float2 outlineUV = TRANSFORM_TEX(textureUV, _OutlineTex);


	output.position = vPosition;
	output.color = input.color;
	output.atlas =	input.texcoord0;
	output.param =	float4(alphaClip, scale, bias, weight);
	output.mask = half4(vert.xy * 2 - clampedRect.xy - clampedRect.zw, 0.25 / (0.25 * half2(_MaskSoftnessX, _MaskSoftnessY) + pixelSize.xy));
	output.viewDir =	mul((float3x3)_EnvMatrix, _WorldSpaceCameraPos.xyz - mul(unity_ObjectToWorld, vert).xyz);
	#if (UNDERLAY_ON || UNDERLAY_INNER)
	//暂时省略
	#endif

	output.textures = float4(faceUV, outlineUV);

	return output;
}

第1部分解析

csharp 复制代码

 // 判断是否为粗体字（通过  的符号判断）
float bold = step(input.texcoord1.y, 0);

由前面的文章分析可知,texcoord1.y的符号代表是否加粗，负号为粗体

第2部分解析

csharp 复制代码

float4 vert = input.position;
vert.x += _VertexOffsetX;
vert.y += _VertexOffsetY;

获取顶点位置，并应用用户定义的偏移

第4部分解析

csharp 复制代码

float4 vPosition = UnityObjectToClipPos(vert);
// 计算当前像素在屏幕上的大小（用于后续的缩放计算）
float2 pixelSize = vPosition.w;

pixelSize /= float2(_ScaleX, _ScaleY) * abs(mul((float2x2)UNITY_MATRIX_P, _ScreenParams.xy));

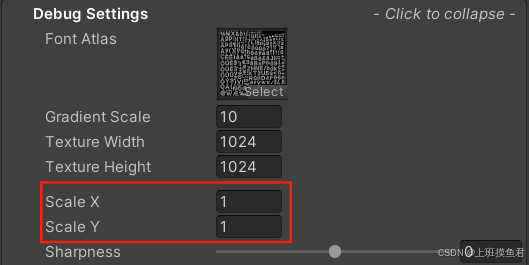

_ScaleX和_ScaleY如图设置

1. `float2 pixelSize = vPosition.w;`

vPosition : 这是通过 UnityObjectToClipPos(vert) 计算出的裁剪空间 (Clip Space) 坐标。
- vPosition.xyz 的范围通常是 [-w, w]。
- vPosition.w 是裁剪空间的 w 分量。
vPosition.w 的含义 :
- 在透视投影 中，vPosition.w 通常等于顶点的世界空间 Z 坐标（或与之成正比）。它代表了顶点到摄像机的距离。
- 在正交投影 中，vPosition.w 通常是一个常数（例如 1.0），因为它不随距离变化。
为什么用 vPosition.w 作为 pixelSize 的初始值？
- 这是一个非常关键的技巧 。vPosition.w 隐含了深度信息 。在透视投影中，距离越远，w 越大，物体看起来越小（像素越少）；距离越近，w 越小，物体看起来越大（像素越多）。vPosition.w 是计算屏幕像素大小的一个基础因子。

**2. `pixelSize /= float2(_ScaleX, _ScaleY) * abs(mul((float2x2)UNITY_MATRIX_P, _ScreenParams.xy));`**

这行代码是归一化 (Normalization) 过程，将 vPosition.w 转换为真正的屏幕像素大小。我们来分解右边的分母：

**分母：`float2(_ScaleX, _ScaleY) * abs(mul((float2x2)UNITY_MATRIX_P, _ScreenParams.xy))`**

这个分母代表了"从裁剪空间到屏幕像素空间的总缩放因子"。

float2(_ScaleX, _ScaleY):
- 这是 TMP 的自定义缩放参数。
- 它通常由 TextMeshPro 组件根据 lossyScale 和字符的 scale 属性计算得出，并通过材质属性传递给着色器。
- 它代表了对象在 X 和 Y 轴上的相对缩放 。例如，如果 _ScaleX = 2.0，表示文本在 X 方向上被拉伸了 2 倍。
_ScreenParams.xy:
- 这是 Unity 内置的变量，代表屏幕的宽度和高度（以像素为单位）。
- 例如，在 1920x1080 的屏幕上，_ScreenParams.xy = float2(1920, 1080)。
- 它是从裁剪空间 [-1, 1] 映射到屏幕像素空间 [0, width] 和 [0, height] 的基础比例因子。
UNITY_MATRIX_P:
- 这是 Unity 的投影矩阵 (Projection Matrix)。
- 它定义了如何将视图空间 (View Space) 的坐标转换为裁剪空间 (Clip Space) 的坐标。
- 它包含了摄像机的视野 (FOV) 、宽高比 (Aspect Ratio) 、近裁剪面 (Near) 和远裁剪面 (Far) 等信息。
(float2x2)UNITY_MATRIX_P:
- 这里将 4x4 的 UNITY_MATRIX_P 强制转换为 2x2 矩阵。
- 这个 2x2 矩阵包含了投影矩阵中影响 X 和 Y 坐标缩放的部分。
- 具体来说，它通常是：
  复制代码
```
[ Pxx, Pxy ]
[ Pyx, Pyy ]
```
  其中 Pxx 和 Pyy 与 FOV 和宽高比有关。
mul((float2x2)UNITY_MATRIX_P, _ScreenParams.xy):
- 这个乘法操作是核心。
- 它计算了在当前投影矩阵下，从裁剪空间 [-1, 1] 映射到屏幕像素空间 [0, width] 所需的缩放比例。
- 简化理解：
  - 裁剪空间的 X 范围是 [-1, 1] (宽度为 2)。
  - 屏幕空间的 X 范围是 [0, _ScreenParams.x]。
  - 所以，从裁剪空间 X 到屏幕像素 X 的缩放因子大约是 _ScreenParams.x / 2。
  - 但是，UNITY_MATRIX_P 会修改这个映射关系（尤其是在透视投影中，边缘会被压缩）。
  - mul((float2x2)UNITY_MATRIX_P, _ScreenParams.xy) 这个操作，精确地计算了在当前投影下，裁剪空间单位长度在屏幕像素空间中对应的实际长度。
- 结果：得到一个 float2，代表了 X 和 Y 方向上的总投影缩放因子。
abs(...):
- 取绝对值，确保缩放因子为正数。这主要是为了处理某些特殊投影或矩阵配置。
float2(_ScaleX, _ScaleY) * abs(mul(...)):
- 将对象的自定义缩放 与投影+屏幕的总缩放相乘。
- 得到最终的从裁剪空间到屏幕像素空间的总缩放因子。

3.最终的 `pixelSize`

pixelSize = vPosition.w / (总缩放因子)

物理意义 ：pixelSize 现在代表了当前顶点位置的一个"世界单位"在屏幕空间中占据的像素数量 。
- 例如，pixelSize.x = 4.0 意味着在 X 方向上，1 个单位长度对应 4 个像素。

第5部分解析

csharp 复制代码

float scale = rsqrt(dot(pixelSize, pixelSize));
scale *= abs(input.texcoord1.y) * _GradientScale * (_Sharpness + 1);

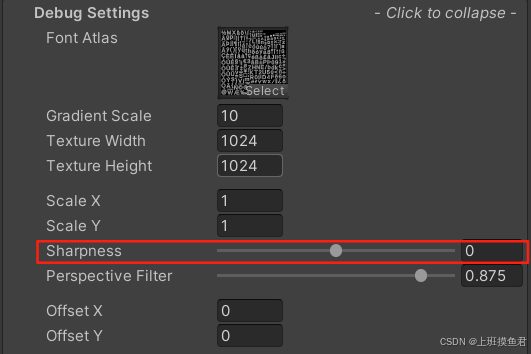

其中_Sharpness 在如下位置调整，范围在-1到1之间

1. `float scale = rsqrt(dot(pixelSize, pixelSize));`

这行代码将之前计算的 pixelSize 向量转换为一个标量缩放因子。

pixelSize : 如前所述，pixelSize 是一个 float2，代表了当前顶点位置在 X 和 Y 方向上，一个"世界单位"对应的屏幕像素数量 。
- 例如，pixelSize = float2(4.0, 4.0) 表示 1 个单位 = 4 个像素。
dot(pixelSize, pixelSize) :
- 计算向量的点积，即 pixelSize.x * pixelSize.x + pixelSize.y * pixelSize.y。
- 这等于 pixelSize 向量长度的平方 (|pixelSize|²)。
rsqrt(...) :
- rsqrt 是 Reciprocal Square Root 的缩写，即 1 / sqrt(x)。
- rsqrt(dot(pixelSize, pixelSize)) 等价于 1 / sqrt(|pixelSize|²) = 1 / |pixelSize|。
物理意义 ：
- |pixelSize| 是一个综合的"每单位像素数"。
- 1 / |pixelSize| 就是"每个像素对应的世界单位长度"。
- 这个值越小，说明像素越"密集"（高分辨率、放大状态），我们需要更精细的 SDF 采样。
- 这个值越大，说明像素越"稀疏"（低分辨率、缩小状态），我们可以使用更粗糙的 SDF 采样。

结论：scale 的初始值是一个基础缩放因子，它反比于屏幕空间的像素密度。它确保了 SDF 采样能适应摄像机和缩放的变化。

**2. `scale = abs(input.texcoord1.y) _GradientScale * (_Sharpness + 1);`**

这行代码对基础 scale 进行最终调整，使其适应具体的字体样式和渲染需求。

abs(input.texcoord1.y):
- 这是最关键的调整项。
- 如Unity TMP_SDF 分析（一）数据来源1 中，详细讨论的，input.texcoord1.y (即 uv2.y) 存储了SDF 缩放因子。
- abs(...) 确保我们取其绝对值，因为负号可能用于标记"程序化加粗"，而我们只关心其大小。
- 来源：这个值通常由 TextMeshPro 组件根据 lossyScale、字符 scale 和 m_charWidthAdjDelta 计算得出，并通过 PackUV 方法写入 uv2.y。
- 作用：它代表了该字符或文本对象的"内在"缩放级别。例如，一个大号字体需要比小号字体更高的 SDF 精度。
_GradientScale:
- 这是一个材质属性 (Material Property)。
- 它是一个全局的、可由用户调整的缩放因子。
- 用途：
  - 艺术调整：美术人员可以根据需要微调所有 TMP 文本的锐利程度。
  - 适配不同纹理 ：如果 SDF 纹理的分辨率或生成参数不同，可以通过 _GradientScale 来补偿。
  - 性能/质量平衡 ：减小 _GradientScale 可以让边缘更模糊（性能更好），增大则让边缘更锐利（质量更高）。

第6部分解析

csharp 复制代码

if (UNITY_MATRIX_P[3][3] == 0)

scale = lerp(abs(scale) * (1 - _PerspectiveFilter), scale, abs(dot(UnityObjectToWorldNormal(input.normal.xyz), normalize(WorldSpaceViewDir(vert)))));

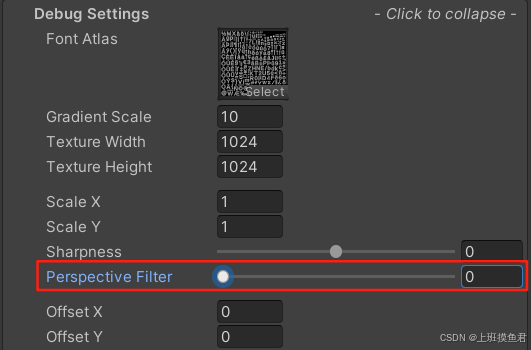

其中_PerspectiveFilter在如下图设置，范围在0到1之间

1. `if (UNITY_MATRIX_P[3][3] == 0)`

UNITY_MATRIX_P : Unity 的投影矩阵 (Projection Matrix)。
UNITY_MATRIX_P[3][3] :
- 在透视投影 矩阵中，[3][3] 位置的值通常是 0。
- 在正交投影 矩阵中，[3][3] 位置的值通常是 1。
作用：这是一个高效的条件判断 ，用于区分当前摄像机是透视模式 还是正交模式 。
- 如果 == 0，说明是透视投影，需要进行额外的视角校正。
- 如果 != 0 (通常是 1)，说明是正交投影 ，跳过此校正（使用之前计算的 scale）。

2. `dot(UnityObjectToWorldNormal(input.normal.xyz), normalize(WorldSpaceViewDir(vert)))`

这是计算视角校正因子的核心。

input.normal.xyz : 顶点的法线向量 。对于一个标准的文本网格（平面），这通常是 (0, 0, 1) 或 (0, 0, -1)，指向 Z 轴正方向或负方向。
UnityObjectToWorldNormal(...) : 将法线从模型空间 (Object Space) 转换到世界空间 (World Space)。这考虑了对象的旋转。
WorldSpaceViewDir(vert) : 计算从顶点位置 指向摄像机位置 的视线向量 (View Direction) ，结果在世界空间。
normalize(...): 将视线向量归一化为单位向量。
dot(...) :
- 计算世界空间法线 与归一化视线向量 的点积 (Dot Product)。
- 点积的结果等于 |A||B|cosθ，其中 θ 是两个向量之间的夹角。
- 因为两个向量都是单位向量（或接近单位向量），所以 dot 的结果就是 cosθ。
abs(...) :
- 取绝对值。因为法线可能指向 (0,0,1) 或 (0,0,-1)，我们关心的是夹角的大小 ，而不关心方向。abs(cosθ) 确保结果在 [0, 1] 范围内。
物理意义 ：
- 当视线垂直于文本平面 时（正视），θ = 90°，cosθ = 0。
- 当视线平行于文本平面 时（侧视），θ = 0°，cosθ = 1。
- 所以，abs(dot(...)) 的值越大，表示视角越倾斜，文本平面在屏幕上的"投影面积"越小，有效像素密度越低，越容易模糊。

**3. `lerp(abs(scale) * (1 - _PerspectiveFilter), scale, abs(dot(...)))`**

这是一个线性插值 (Linear Interpolation) ，用于根据视角倾斜程度动态调整 scale。

lerp(A, B, T) : 当 T=0 时返回 A；当 T=1 时返回 B；T 在 [0,1] 之间时返回 A 和 B 的插值。
T = abs(dot(...)) : 视角倾斜程度，0 (正视) 到 1 (侧视)。
B = scale : 这是未校正 的原始 scale 值（基于距离和内在缩放）。
A = abs(scale) * (1 - _PerspectiveFilter) :
- abs(scale): 确保 scale 为正。
- (1 - _PerspectiveFilter): 这是校正强度的控制因子。
- _PerspectiveFilter: 这是一个材质属性 (Material Property) ，通常范围是 [0, 1]。
  - _PerspectiveFilter = 0: 完全禁用校正。A = abs(scale) * 1 = abs(scale)，lerp 在 abs(scale) 和 scale 之间插值，效果很弱。
  - _PerspectiveFilter = 1: 最大校正。A = abs(scale) * 0 = 0，lerp 在 0 和 scale 之间插值。

4.结论如下

在正交投影 (Orthographic) 下，物体的大小不随距离变化，scale 的计算相对简单且一致。

但在透视投影下：

近处的文本看起来更大，像素更密集，需要更小的 scale 值来保持边缘锐利。
远处的文本看起来更小，像素更稀疏，需要更大的 scale 值来避免锯齿。

然而，还有一个更隐蔽的问题：倾斜角度 (Viewing Angle)。

当你从一个倾斜的角度看一个文本平面时（比如抬头看高处的招牌），文本平面与视线的夹角会变小。
这会导致文本在屏幕上被"压扁"，其有效像素密度降低，即使距离不远，边缘也可能变得模糊。

这段代码就是为了解决这个视角倾斜带来的模糊问题。
