电机热网络温度预测模型学习笔记
关键词：新能源汽车、电机热管理、温度预测、热网络模型、虚拟传感器、控制策略、物理降阶模型
简介
本文基于电机热网络建模与虚拟传感器技术，系统梳理了从电机结构拆解、热网络搭建、试验标定到参数化模板开发的完整技术路径，同时对比了单节点-多节点-完全实时预测三阶段技术演进，分析了物理降阶模型在工程应用中的优势与挑战。面向新能源商用车电机研发测试场景，重点阐述了温度预测在控制策略优化、寿命预判与成本降低中的核心价值，为行业工程师提供可落地的建模与应用参考。本文以三级式同步电机为例拆解热建模流程，该方法同样适用于新能源汽车主流的永磁同步电机、感应电机等驱动电机拓扑。
目录
- 背景与目标：为什么要做电机温度预测？
- 技术路径：从电机结构到热网络模型的搭建流程
- 模型标定与迭代：试验驱动的参数优化方法
- 技术演进：三阶段温度预测能力对比
- 工程价值：温度预测在研发与控制中的应用
- 挑战与展望：物理降阶模型的落地难点
- 技术路线思维导图
1. 背景与目标：为什么要做电机温度预测？
在新能源汽车电机系统中，温度是影响性能、可靠性与寿命的核心指标：
- 绕组过热会导致绝缘老化、永磁体不可逆退磁，直接威胁电机安全运行
- 传统依赖NTC传感器的单点测温，无法覆盖转子、铁芯等关键部位的温度分布
- 复杂工况下（如爬坡、急加速、持续高负载），滞后的温度反馈会导致控制策略保守，限制动力输出
核心目标：
- 空间尺度：快速预测电机各关键部位的温度分布，实现全域温度感知
- 时间尺度：计算未来温度发展趋势，实现提前预警与主动控制
- 工程价值：优化冷却控制策略、预判部件损坏风险、降低传感器与研发成本
| 应用场景 | 核心价值 |
|---|---|
| 控制策略优化 | 制定/优化油泵/水泵控制策略，在温度安全与能耗之间实现精准平衡 |
| 可靠性预判 | 预测部件损坏风险与剩余寿命，指导运维计划与设计迭代 |
| 成本降低 | 模型降阶减少算力需求，缩减车载传感器数量，加速产品设计与验证周期 |
2. 技术路径：从电机结构到热网络模型的搭建流程
2.1 电机结构拆解与输入建模
以三级式同步电机为例，首先完成结构拆解与几何/材料参数提取：
- 定子：主发电枢、励磁机电枢
- 转子：主磁极、永磁机磁极、旋转整流器
- 辅助部件：轴承、端盖、冷却流道、壳体
- 输入数据：电机设计参数、STP三维模型、材料热物性参数（导热系数、比热容、密度等）
2.2 热网络模型搭建
将电机离散为多个热节点，通过热阻/热容建立传热链路：
- 节点划分：按部件功能/温度敏感区域划分（如绕组端部、铁芯齿部、机壳、冷却液通道）
- 传热路径：覆盖传导（固体间）、对流（固体-流体）、辐射（高温部件）三类核心传热方式
- 数学表达：构建热阻网络微分方程，实现温度场的快速求解与瞬态分析

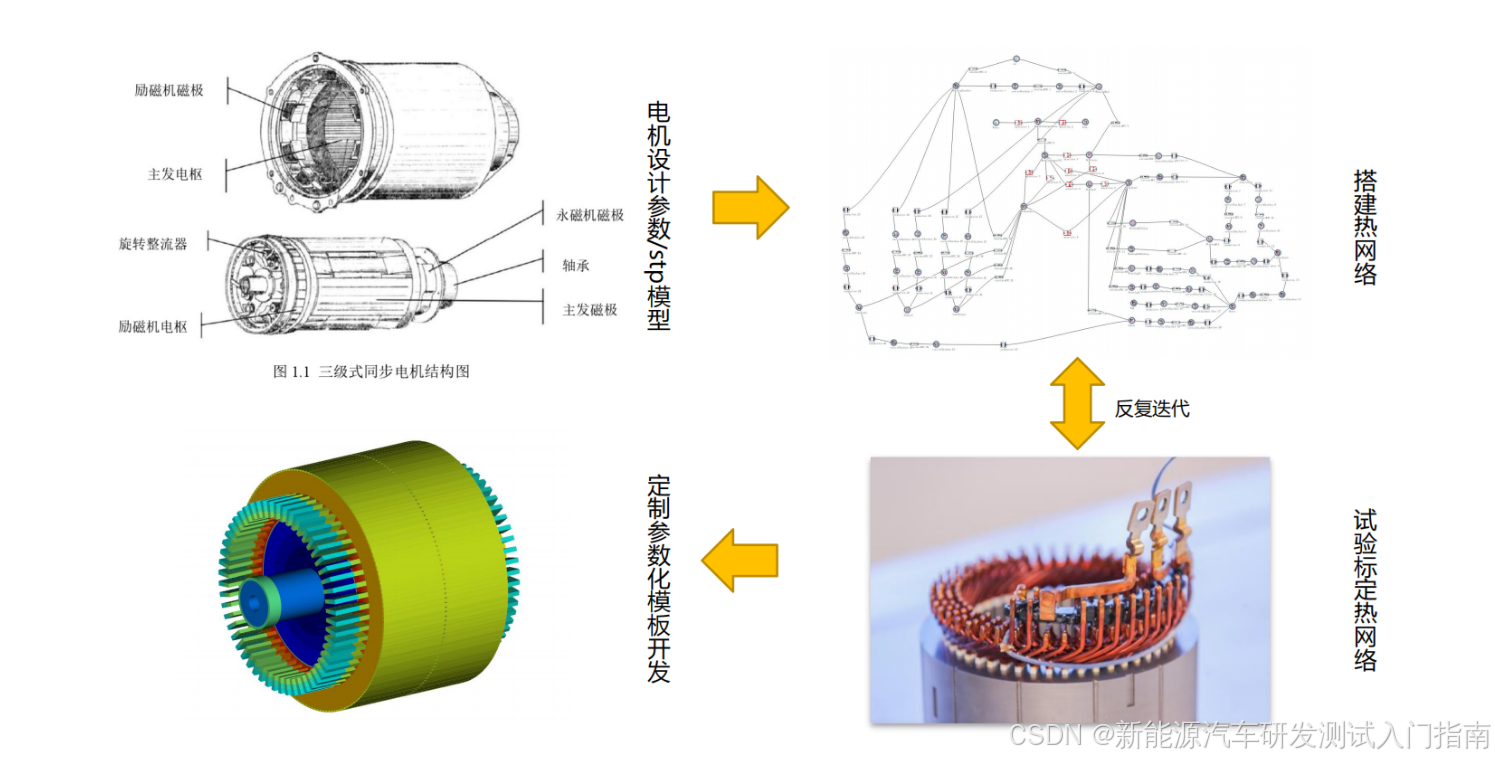

2.3 模型迭代与标定闭环
电机结构/STP模型
复用模板快速重建同类型电机热网络
特定工况试验标定热网络
定制参数化模板开发
3. 模型标定与迭代：试验驱动的参数优化方法

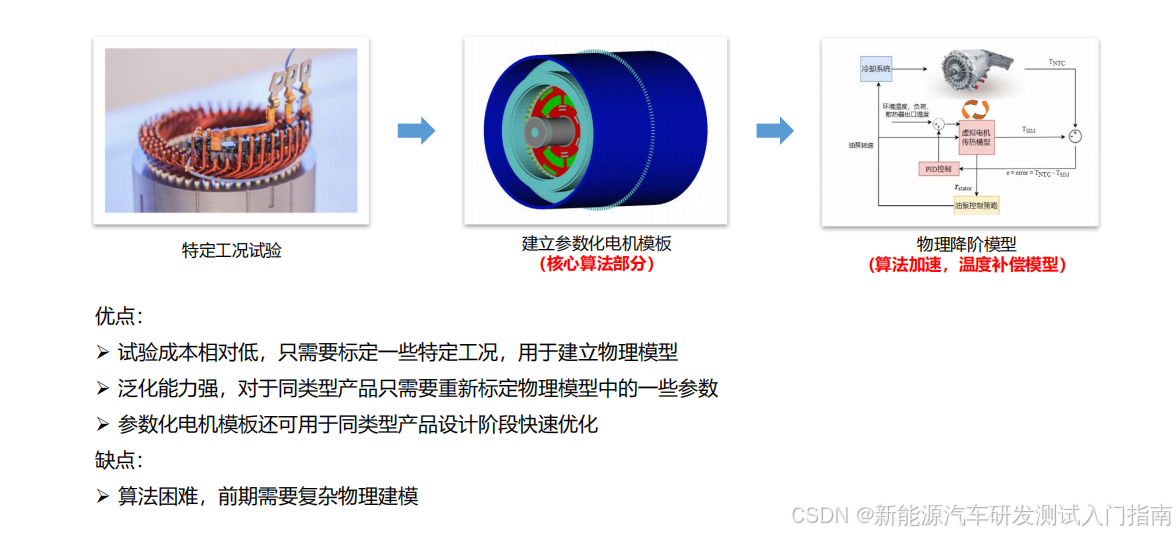

3.1 标定流程
- 特定工况试验：选取典型负载、转速、冷却工况，采集绕组、铁芯、壳体、冷却液等关键部位温度数据
- 参数化模板构建：建立可快速调整几何/材料参数的电机模板（核心算法部分），支持同平台产品快速复用
- 物理降阶与算法加速：通过简化热网络节点、合并冗余传热路径，在保证核心精度的前提下降低模型计算量，满足车载控制器实时性要求，同时集成温度补偿逻辑修正模型误差
- 闭环迭代：对比仿真温度与试验数据，通过PID控制修正模型参数，直至误差满足工程精度要求（通常≤5%）
3.2 物理降阶模型优缺点
| 优点 | 缺点 |
|---|---|
| 试验成本低，仅需标定少量典型工况 | 前期物理建模复杂，算法实现难度较高 |
| 泛化能力强，同类型产品仅需重标关键参数 | 模型精度依赖试验数据的工况覆盖度，极端工况下误差易放大 |
| 可用于设计阶段快速优化电机结构与冷却方案 | 降阶后可能丢失局部温度细节，需在精度与实时性间权衡 |

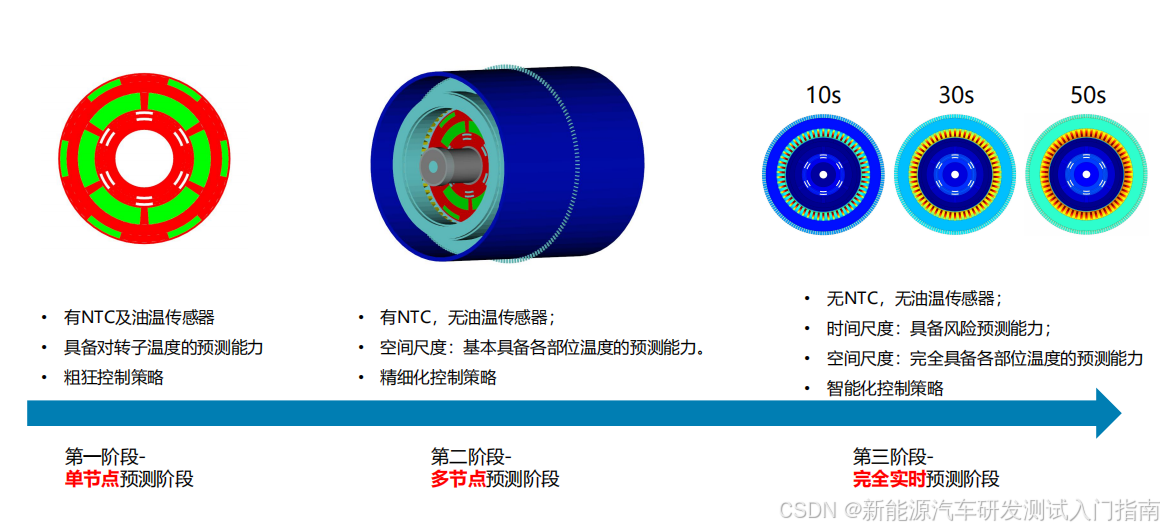

4. 技术演进：三阶段温度预测能力对比
电机温度预测技术经历了从单点到全域、从事后反馈到事前预测的演进：
| 阶段 | 传感器配置 | 预测能力 | 控制策略 | 备注 |
|---|---|---|---|---|
| 第一阶段：单节点预测 | 有NTC+油温传感器 | 基于单点输入间接推算转子温度，空间覆盖有限 | 粗犷控制 | 依赖硬件传感器，预测精度较低 |
| 第二阶段：多节点预测 | 有NTC，无油温传感器 | 基本具备各部位温度预测能力，空间覆盖完整 | 精细化控制 | 减少油温传感器，依赖模型补全温度场 |
| 第三阶段：完全实时预测 | 无NTC，无油温传感器 | 全域温度预测+时间趋势预判，支持风险预警 | 智能化控制 | 理想目标状态，当前工程多为"减少传感器+模型补全"混合方案 |
演进逻辑：
- 从依赖硬件传感器 → 依赖虚拟传感器（模型预测）
- 从单点测温 → 全域温度场感知
- 从事后被动反馈 → 事前主动预测与控制
5. 工程价值：温度预测在研发与控制中的应用

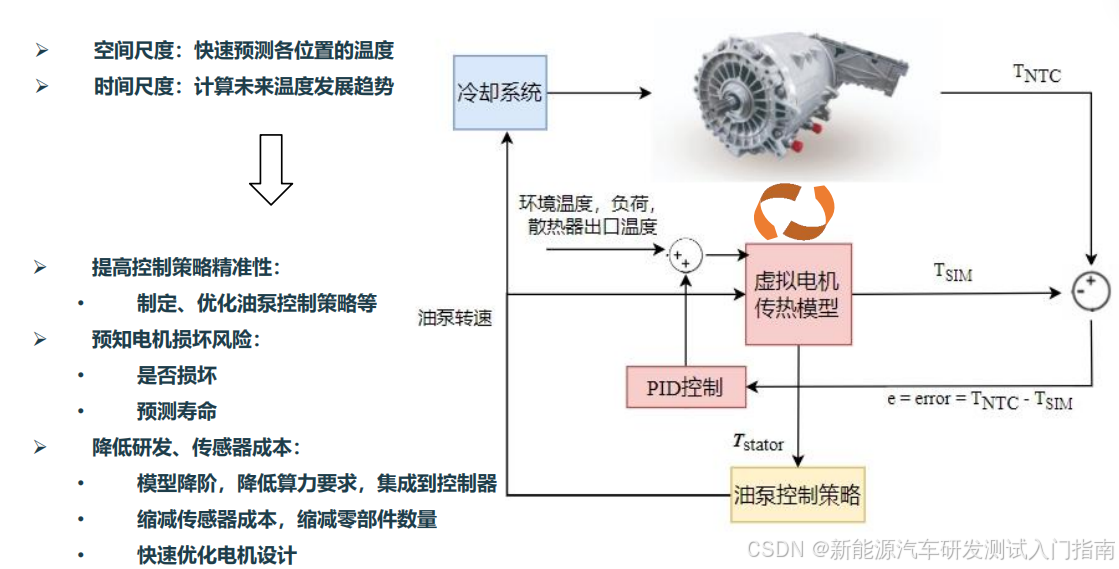

5.1 控制策略闭环
环境温度/电机负载/散热器出口温度
虚拟电机传热模型
NTC实测温度
误差计算 e = T_NTC - T_SIM
PID控制模块
油泵/水泵控制策略
冷却系统
输出定子/转子/铁芯等关键部位温度 T_stator/T_rotor
5.2 研发与测试价值
- 设计阶段：通过参数化模板快速迭代电机结构、冷却流道设计，提前规避过热风险，缩短设计周期
- 测试阶段：减少台架温度传感器数量，降低试验成本，加速工况覆盖与验证效率
- 运维阶段：预测关键部件温度趋势，提前预警失效风险，延长电机使用寿命
- 商用车场景价值：可将验证周期缩短30%以上，同时减少3~5个车载温度传感器，降低BOM成本与线束复杂度
6. 挑战与展望
6.1 核心挑战
- 多物理场耦合强，建模复杂度高
- 车载算力有限，精度与实时性难以兼顾
- 模型泛化性与鲁棒性不足
- 极端工况试验数据获取成本高
6.2 未来方向
- AI+物理机理融合建模
- 模型轻量化部署至车载MCU/MPU
- 电机全生命周期数字孪生
- 整车热管理多域协同优化
7. 技术路线思维导图
电机热网络温度预测模型
背景与目标
核心痛点
单点测温局限
过热风险
控制策略保守
核心目标
空间：全域温度分布
时间：温度趋势预判
价值：降本/提效/保安全
技术路径
结构与输入建模
结构拆解：定子/转子/辅助部件
输入数据：参数/STP/热物性
热网络搭建
节点划分：温度敏感区离散
传热路径：传导/对流/辐射
数学建模：热阻网络方程
迭代闭环
初始建模 → 试验标定 → 参数化模板 → 复用
模型标定与迭代
标定流程
工况试验：负载/转速/冷却
模板开发：核心算法模块
物理降阶：简化+加速+补偿
闭环修正：PID迭代参数
降阶模型特性
优点：低成本/强泛化/易优化
缺点：建模难/依赖数据/丢细节
技术演进三阶段
单节点预测
传感器：NTC+油温
能力：转子温度推算
策略：粗犷控制
多节点预测
传感器：仅NTC
能力：全域温度预测
策略：精细化控制
完全实时预测
传感器：无硬件
能力：全域+趋势预测
策略：智能化控制
工程应用价值
控制策略闭环
输入：环境/负载/转速
核心：虚拟传热模型
输出：全域温度数据
研发测试价值
设计：快速迭代
测试：降本增效
运维：寿命预警
商用车：周期/BOM成本降低
挑战与展望
核心挑战
多物理场耦合
算力与精度平衡
泛化/数据依赖
未来方向
AI+物理融合模型
边缘计算车载部署
数字孪生
多域协同优化
结语
电机热网络温度预测模型是新能源汽车热管理领域的核心技术，它不仅解决了传统测温手段的局限性，更能为电机控制、可靠性设计与成本优化提供核心支撑。作为研发测试工程师，掌握从结构拆解、模型搭建到试验标定的完整流程，是实现电机性能与可靠性双提升的关键路径。
