ZrLog 高可用架构监控部署指南（Prometheus + Grafana）

学不完的2026-03-28 21:08

ZrLog 高可用架构监控部署指南（Prometheus + Grafana）

部署日期: 2026-03-18

适配系统：RHEL9.3

一、整体架构

角色 IP 部署内容
监控服务器 172.25.254.30 Prometheus + Grafana
数据库服务器 172.25.254.99 MariaDB
应用服务器 1 172.25.254.100 ZrLog（Maven 构建 Jar）+ JDK11
应用服务器 2 172.25.254.200 ZrLog（Maven 构建 Jar）+ JDK11
HAProxy Master1 172.25.254.10 HAProxy + Keepalived + 邮件
HAProxy Master2 172.25.254.20 HAProxy + Keepalived + 邮件
VIP1 172.25.254.101 Keepalived 虚拟 IP
VIP2 172.25.254.102 Keepalived 虚拟 IP

前置准备（所有服务器）

复制代码
# 1. 关闭防火墙（永久关闭，生产环境可按需放行端口）
systemctl stop firewalld && systemctl disable firewalld
# 2. 关闭SELinux（永久关闭，需重启生效；临时关闭：setenforce 0）
sed -i 's/^SELINUX=.*/SELINUX=disabled/' /etc/selinux/config
setenforce 0
# 3. 安装基础依赖
dnf install -y wget net-tools tar grep
# 4. 检查关键端口是否占用（9090/3000/9100）
netstat -tulpn | grep -E "9090|3000|9100"
# 若有占用，先停止对应进程（例：kill -9 进程ID）

二、部署过程

2.1 安装 Prometheus（192.168.223.25）

复制代码
# 1. 下载 Prometheus 包（确认架构匹配，ARM 需替换为arm64包）
cd /root
wget https://github.com/prometheus/prometheus/releases/download/v2.51.2/prometheus-2.51.2.linux-amd64.tar.gz
# 校验包完整性（可选，需提前下载校验文件）
# wget https://github.com/prometheus/prometheus/releases/download/v2.51.2/sha256sums.txt
# sha256sum -c sha256sums.txt --ignore-missing
​
# 2. 解压
tar -xzf prometheus-2.51.2.linux-amd64.tar.gz
​
# 3. 创建配置目录并赋权
mkdir -p /root/prometheus/data
chmod 755 /root/prometheus -R
​
# 4. 配置 Prometheus（严格保证YAML缩进/语法）
cat > /root/prometheus/prometheus.yml << 'EOF'
global:
  scrape_interval: 15s
  evaluation_interval: 15s

scrape_configs:
  - job_name: 'prometheus'
    static_configs:
      - targets: ['localhost:9090']

  - job_name: '172.25.254.10'
    static_configs:
      - targets: ['172.25.254.10:9100']
        labels:
          instance: 'HAProxy1'

  - job_name: '172.25.254.100'
    static_configs:
      - targets: ['172.25.254.100:9100']
        labels:
          instance: 'ZrLog1'

  - job_name: '172.25.254.99'
    static_configs:
      - targets: ['172.25.254.99:9104']
        labels:
          instance: 'MariaDB'

  # ===================== 补齐 MySQL 指标采集 =====================
  - job_name: 'mysql-172.25.254.99'
    static_configs:
      - targets: ['172.25.254.99:9104']
        labels:
          instance: 'MariaDB-MySQL'

  - job_name: '172.25.254.20'
    static_configs:
      - targets: ['172.25.254.20:9100']
        labels:
          instance: 'HAProxy2'

  - job_name: '172.25.254.200'
    static_configs:
      - targets: ['172.25.254.200:9100']
        labels:
          instance: 'ZrLog2'
EOF
​
# 5. 验证配置文件语法
/root/prometheus-2.51.2.linux-amd64/promtool check config /root/prometheus/prometheus.yml
​
# 6. 启动 Prometheus（后台运行，绑定所有网卡）
cd /root/prometheus-2.51.2.linux-amd64
nohup ./prometheus \
  --config.file=/root/prometheus/prometheus.yml \
  --storage.tsdb.path=/root/prometheus/data \
  --web.enable-admin-api \
  --web.enable-lifecycle \
  --web.listen-address=0.0.0.0:9090 > /root/prometheus.log 2>&1 &
​
# 7. 验证启动状态
sleep 5
ps -ef | grep prometheus | grep -v grep
# 检查端口监听
netstat -tulpn | grep 9090
# 查看日志（无报错则正常）
tail -10 /root/prometheus.log

重启 Prometheus 生效

复制代码
pkill prometheus
​
cd /root/prometheus-2.51.2.linux-amd64
​
nohup ./prometheus \
  --config.file=/root/prometheus/prometheus.yml \
  --storage.tsdb.path=/root/prometheus/data \
  --web.enable-admin-api \
  --web.enable-lifecycle \
  --web.listen-address=0.0.0.0:9090 > /root/prometheus.log 2>&1 &

2.2 安装 Grafana（192.168.223.25）

复制代码
# 1. 添加 Grafana 官方源（解决包不存在问题）
cat > /etc/yum.repos.d/grafana.repo << 'EOF'
[grafana]
name=grafana
baseurl=https://mirrors.tuna.tsinghua.edu.cn/grafana/yum/rpm/
enabled=1
gpgcheck=0
EOF
​
# 2. 安装 Grafana 及依赖
dnf install -y grafana
# 3. 启动并设置开机自启
systemctl start grafana-server
systemctl enable grafana-server
​
# 4. 验证启动状态
systemctl status grafana-server
# 检查端口监听
netstat -tulpn | grep 3000
# 查看 Grafana 日志（排查启动故障）
journalctl -u grafana-server -f

2.3 安装 node_exporter（所有被监控节点）

单节点手动部署（每台目标机器执行）
复制代码
# 1. 下载 node_exporter 包（监控服务器可先下载后scp，目标节点也可直接下载）
cd /root
wget https://github.com/prometheus/node_exporter/releases/download/v1.8.0/node_exporter-1.8.0.linux-amd64.tar.gz
​
# 2. 解压
tar -xzf node_exporter-1.8.0.linux-amd64.tar.gz
​
# 3. 启动 node_exporter（后台运行，绑定所有网卡）
nohup ./node_exporter-1.8.0.linux-amd64/node_exporter \
  --web.listen-address=0.0.0.0:9100 > /root/node_exporter.log 2>&1 &
​
# 4. 验证启动状态
sleep 3
ps -ef | grep node_exporter | grep -v grep
netstat -tulpn | grep 9100
tail -5 /root/node_exporter.log
安装 mysqld_exporter（仅数据库服务器 192.168.223.22）

专门采集 MySQL/MariaDB 性能指标，供 Prometheus 拉取、Grafana 展示。

复制代码
# 1. 解压安装包
cd /root
tar -xzf mysqld_exporter-0.15.1.linux-amd64.tar.gz
​
# 2. 创建认证配置文件（存放MySQL账号）
cat > /root/.my.cnf << 'EOF'
[client]
user=zrlog
password=zrlog123456
host=localhost
EOF
​
# 3. 后台启动 mysqld_exporter（默认端口9104）
nohup ./mysqld_exporter-0.15.1.linux-amd64/mysqld_exporter \
  --config.my-cnf="/root/.my.cnf" \
  --web.listen-address=0.0.0.0:9104 > /root/mysqld_exporter.log 2>&1 &
​
# 4. 验证启动
ps -ef | grep mysqld_exporter | grep -v grep
netstat -tulpn | grep 9104

三、Web 页面配置

3.1 访问地址

服务 地址 默认账号 注意事项
Prometheus http://172.25.254.30:9090 无需登录 确保服务器防火墙 / SELinux 已关闭
Grafana http://172.25.254.30:3000 admin / admin 首次登录强制修改密码

3.2 Grafana 配置步骤

步骤 1：登录 Grafana

  1. 浏览器访问 http://172.25.254.30:3000

  2. 输入默认账号：admin，密码：admin

  3. 按提示修改新密码（建议记录）

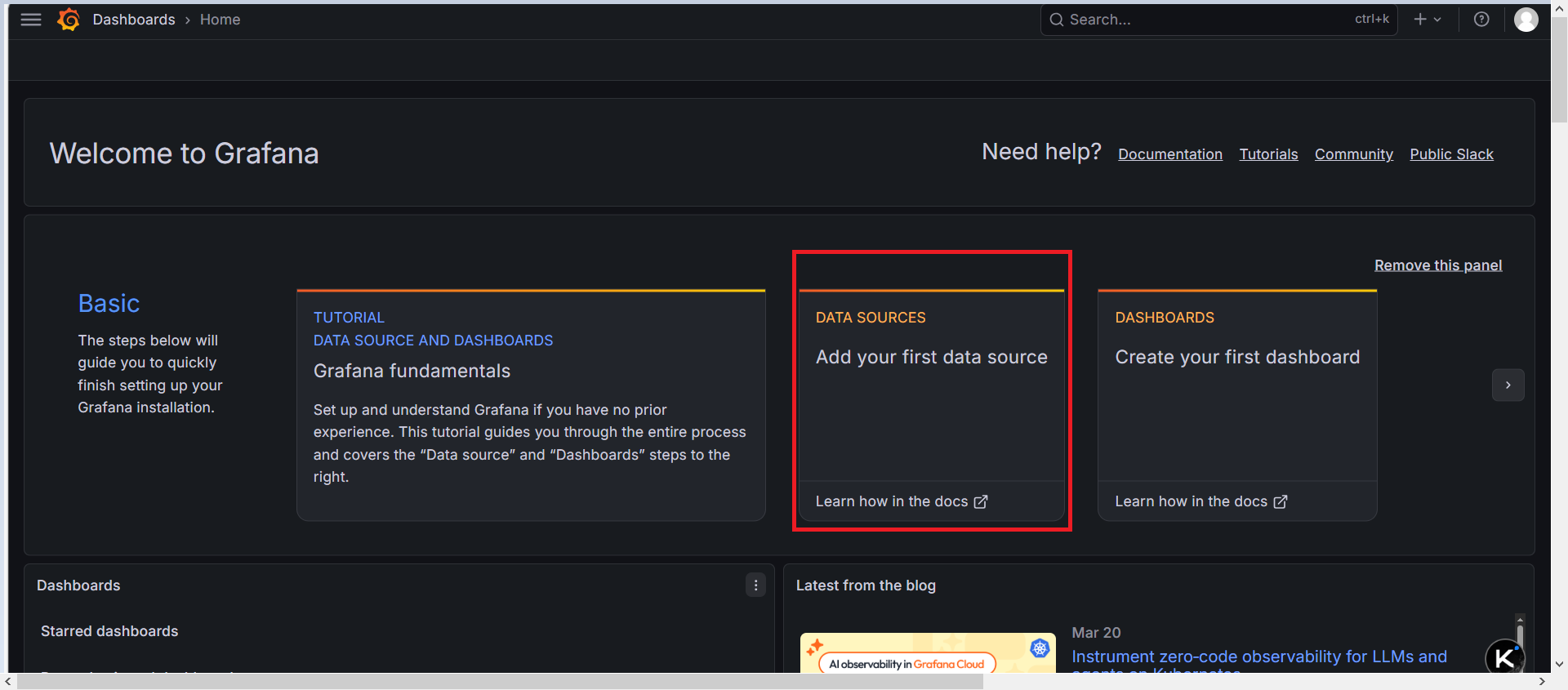

步骤 2：添加 Prometheus 数据源

  1. 左侧菜单 → Configuration → Data Sources

  2. 点击 Add data source ，选择 Prometheus

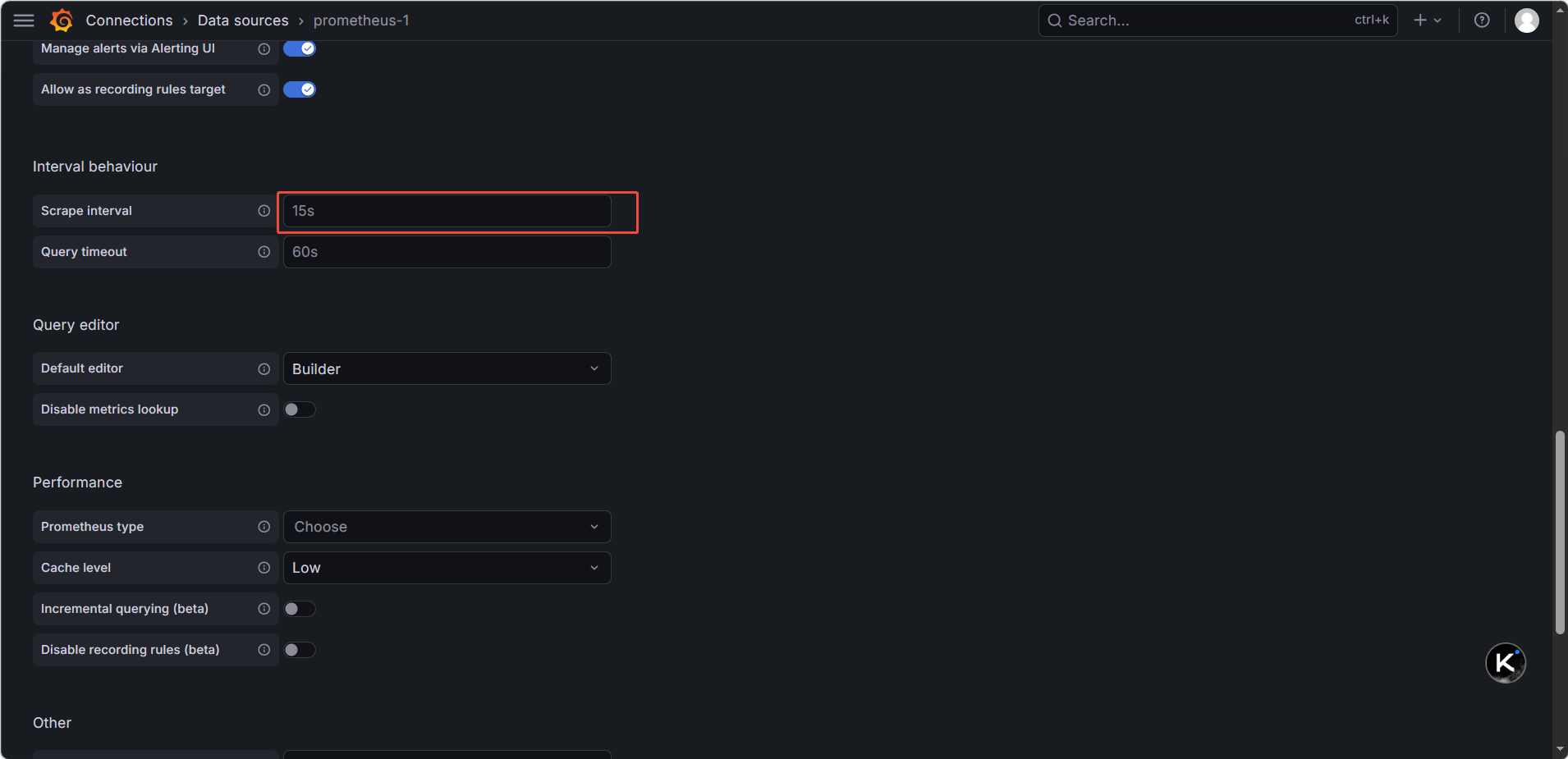

  3. 核心配置：

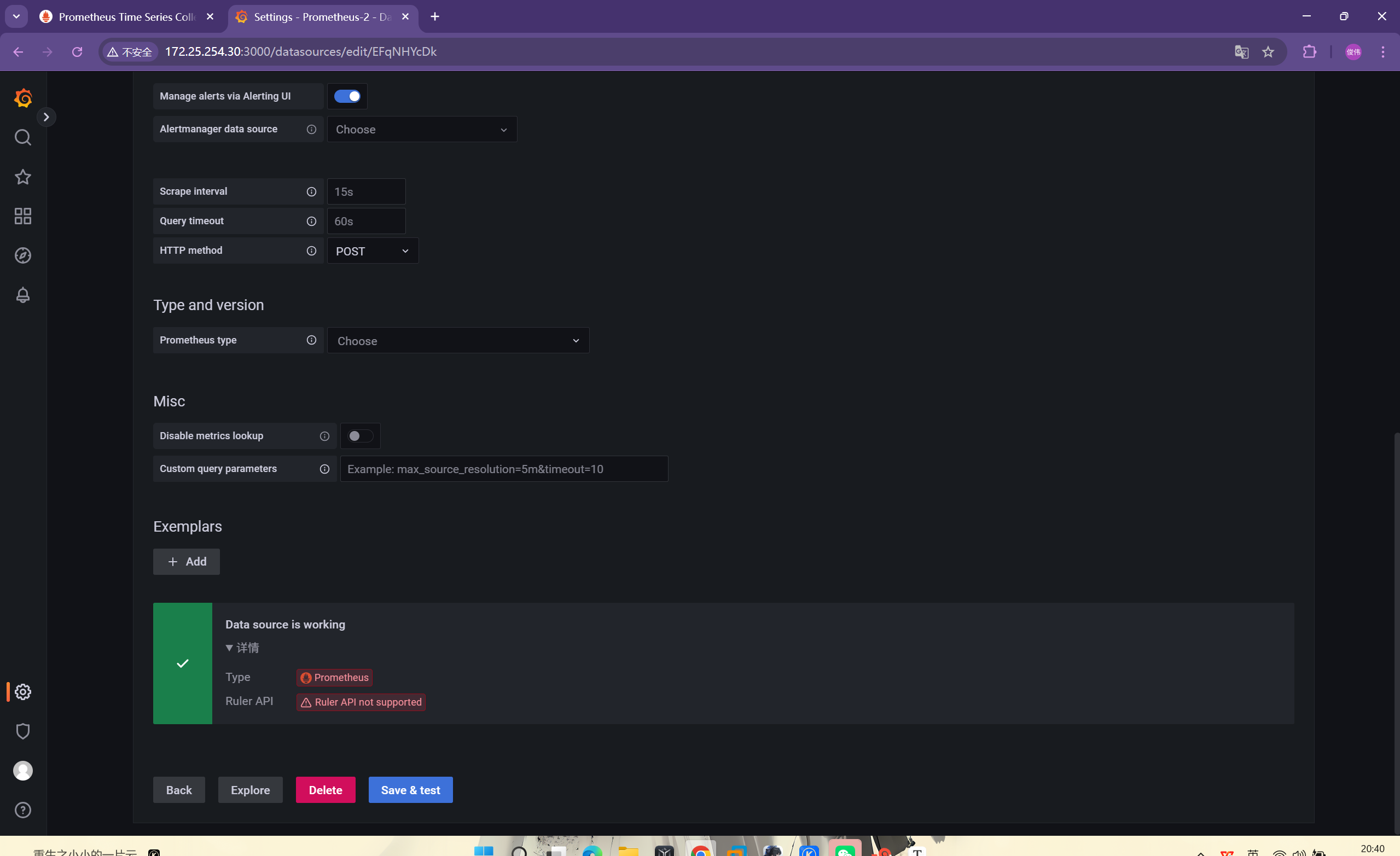

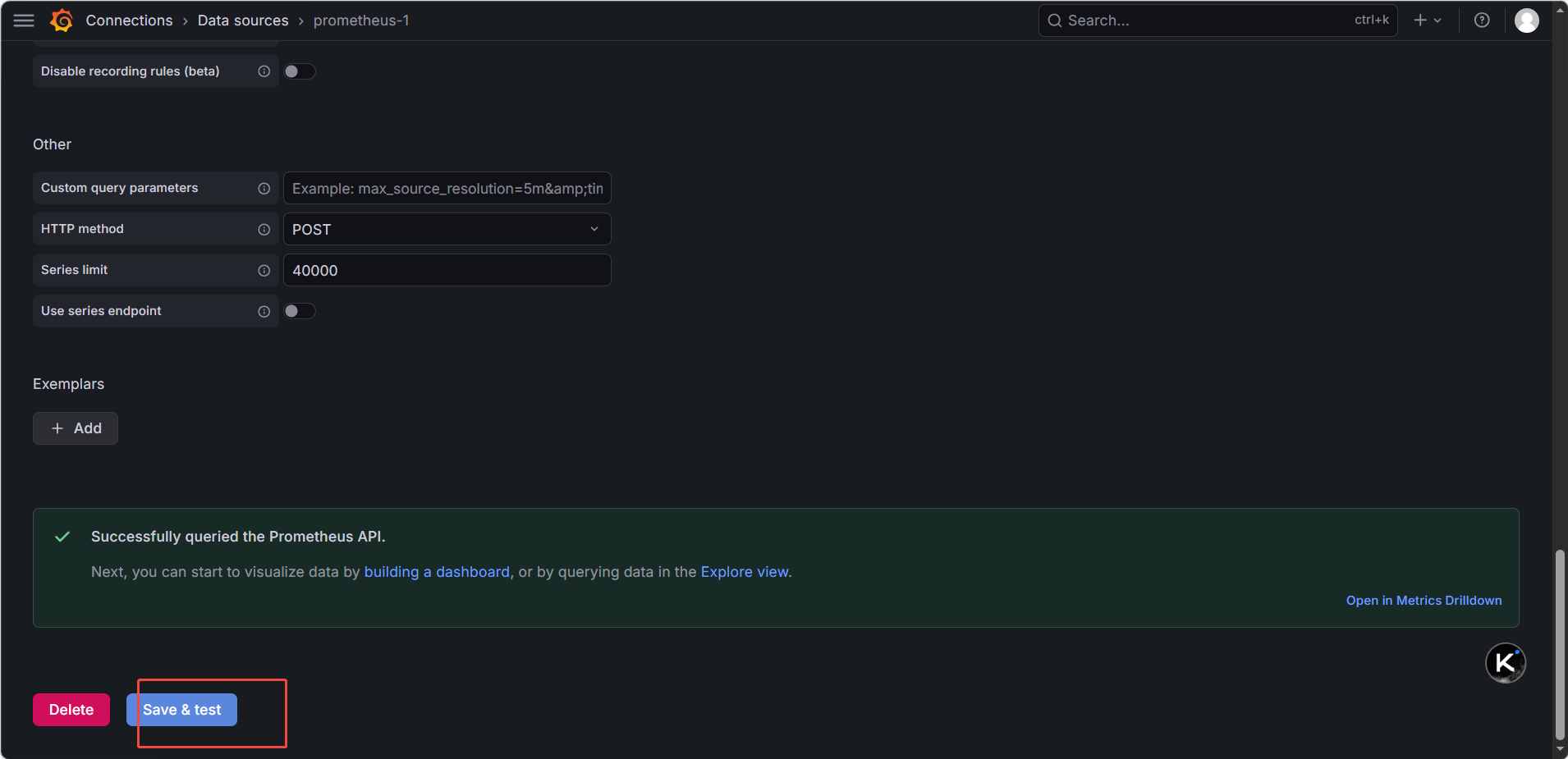

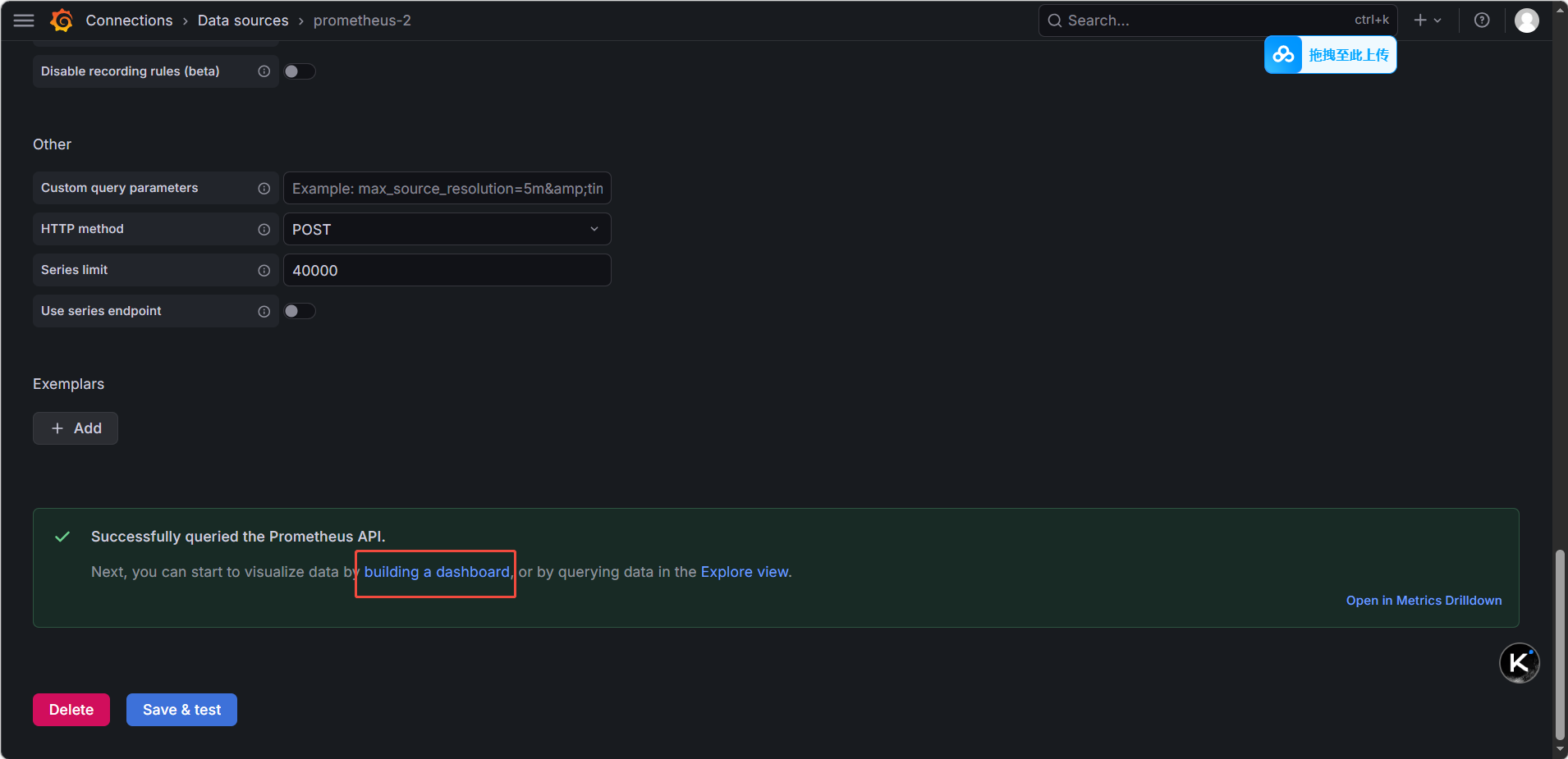

  4. 点击 Save & Test

    ✅ 提示 Data source is working 表示成功；

    ❌ 失败排查：检查 Prometheus 是否启动、9090 端口是否监听、网络是否互通。

步骤 3：导入监控面板
方式 1：在线导入（服务器需联网）

  1. 左侧菜单 → Dashboards → Import

  2. 输入推荐面板 ID，点击

    Load：

    • 1860 - Node Exporter Full（系统全维度监控，推荐）

    • 15869 - Prometheus Blackbox Exporter（网络探测）

    • 10856 - HAProxy Metrics（HAProxy 专属监控）

  3. 选择已添加的 Prometheus 数据源，点击 Import。

方式 2：离线导入（服务器无外网）

  1. 本地浏览器访问 Grafana Dashboards，搜索对应 ID 下载 JSON 文件；

  2. Grafana 页面点击 Upload JSON file，选择下载的文件，关联数据源后导入。

方式 3：手动创建面板（示例）

标准监控大盘布局

位置 面板标题 PromQL 可视化类型
左上 服务器 CPU 使用率 100 - (avg by (instance) (rate(node_cpu_seconds_total{mode="idle"}[1m])) * 100) Time series
右上 服务器内存使用率 100 - (node_memory_MemAvailable_bytes / node_memory_MemTotal_bytes * 100) Time series
左下 MySQL 当前连接数 mysql_global_status_threads_connected Stat（大数字）
右下 MySQL QPS irate(mysql_global_status_queries[5m]) Time series

操作步骤：

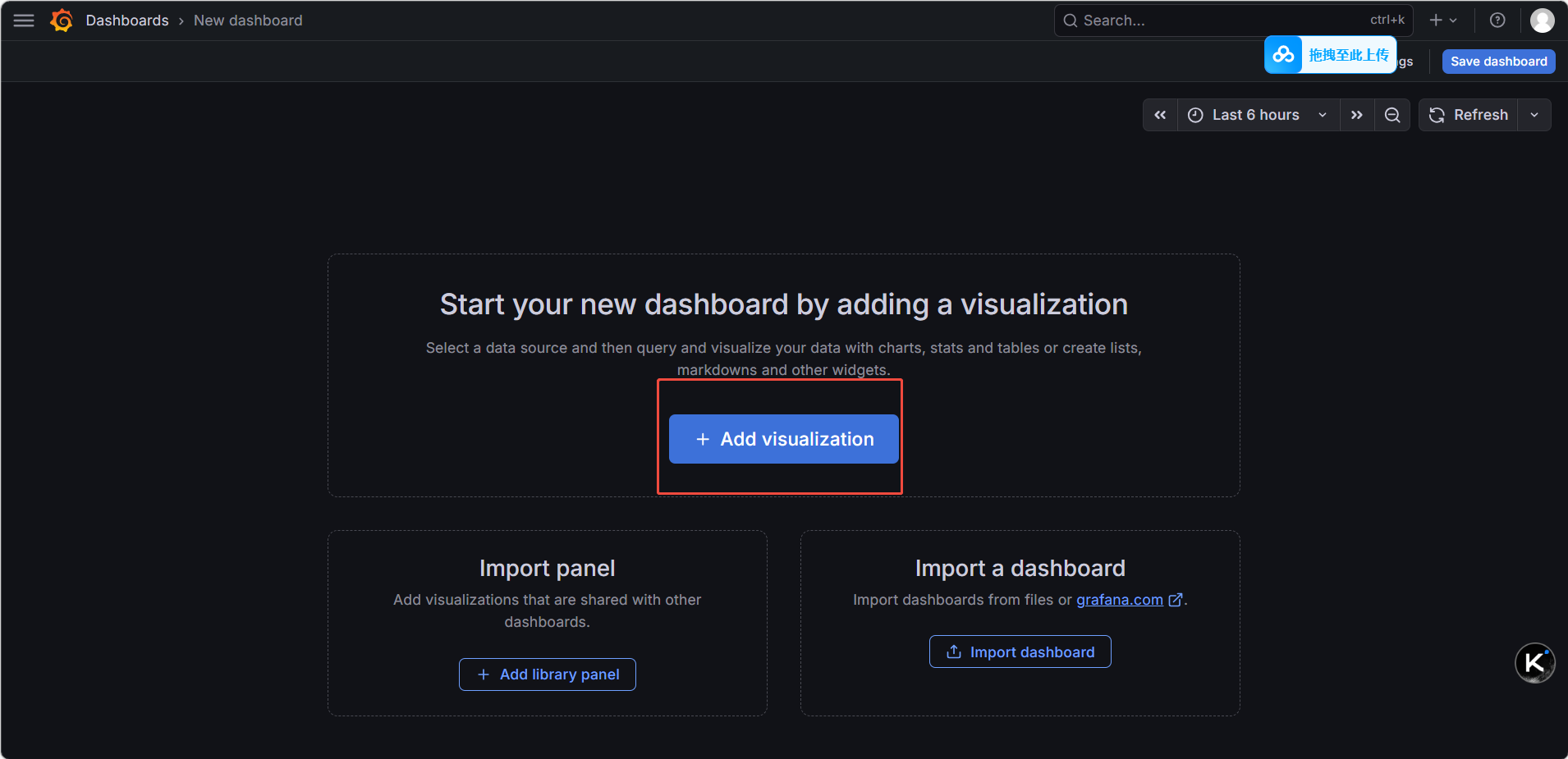

  1. 左侧菜单 → Dashboards → New Dashboard

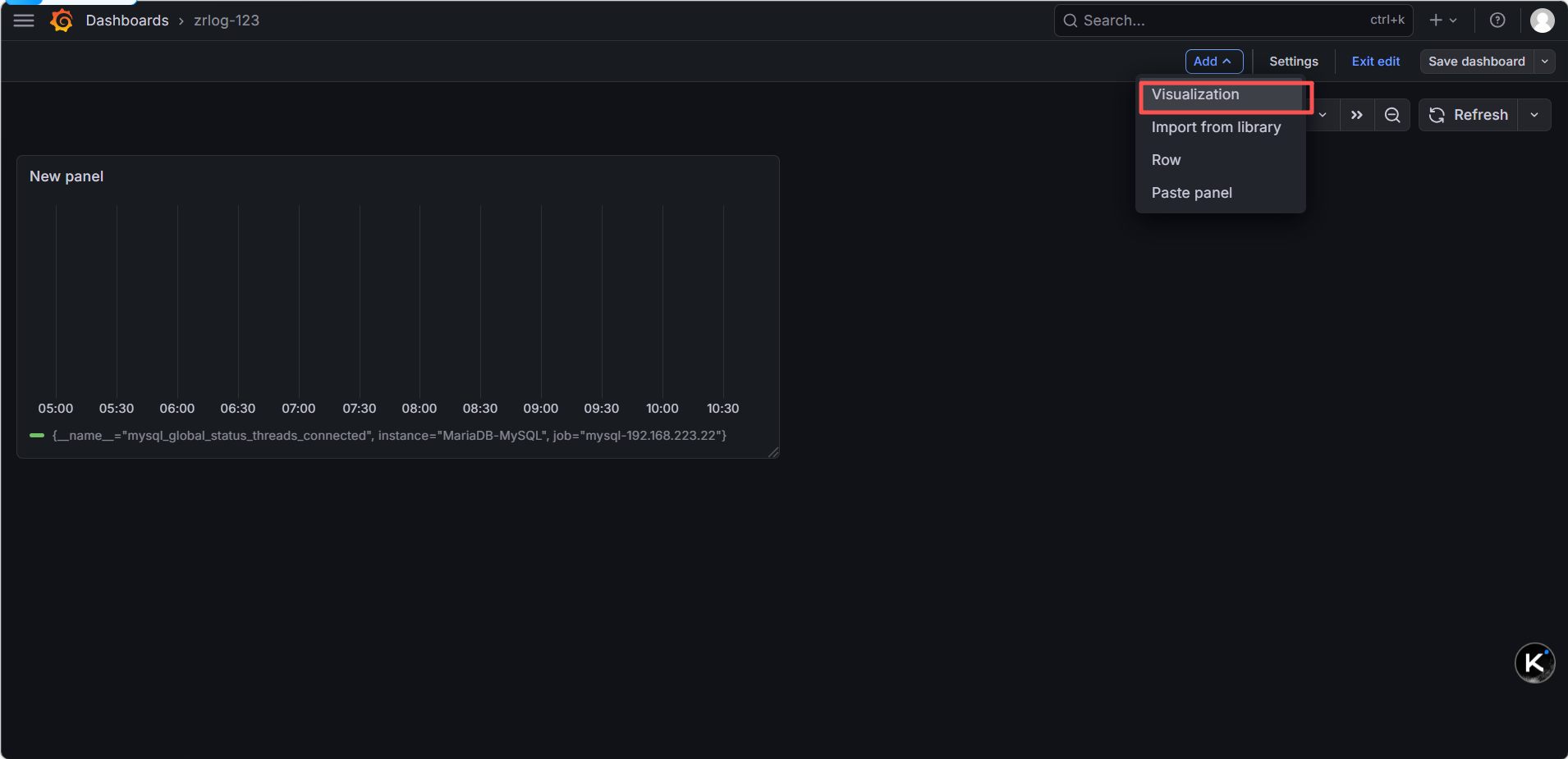

  2. 点击 Add → Visualization ，选择 Prometheus

  3. 在查询框输入对应 PromQL 语句，点击 Apply 生成图表。

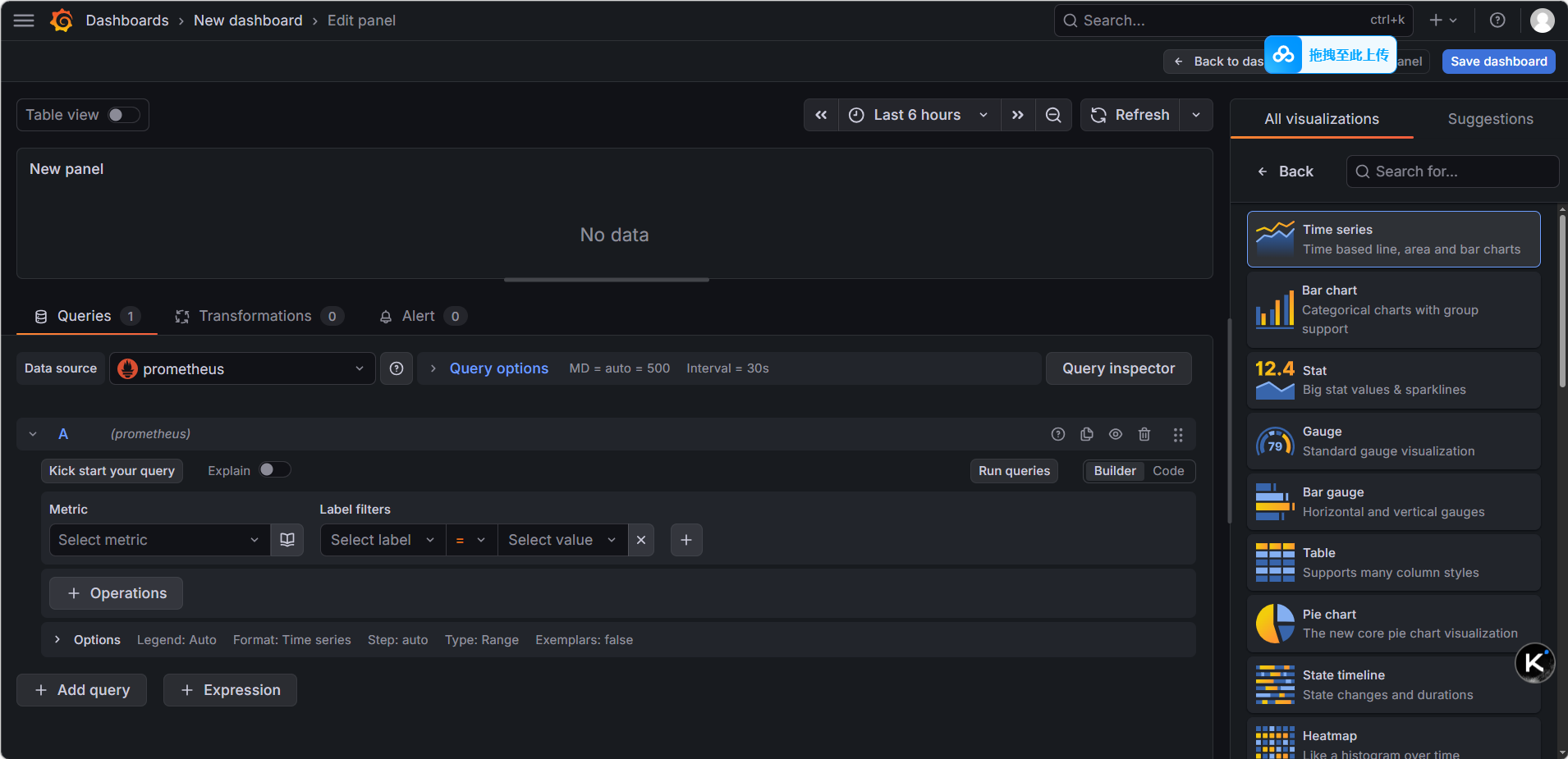

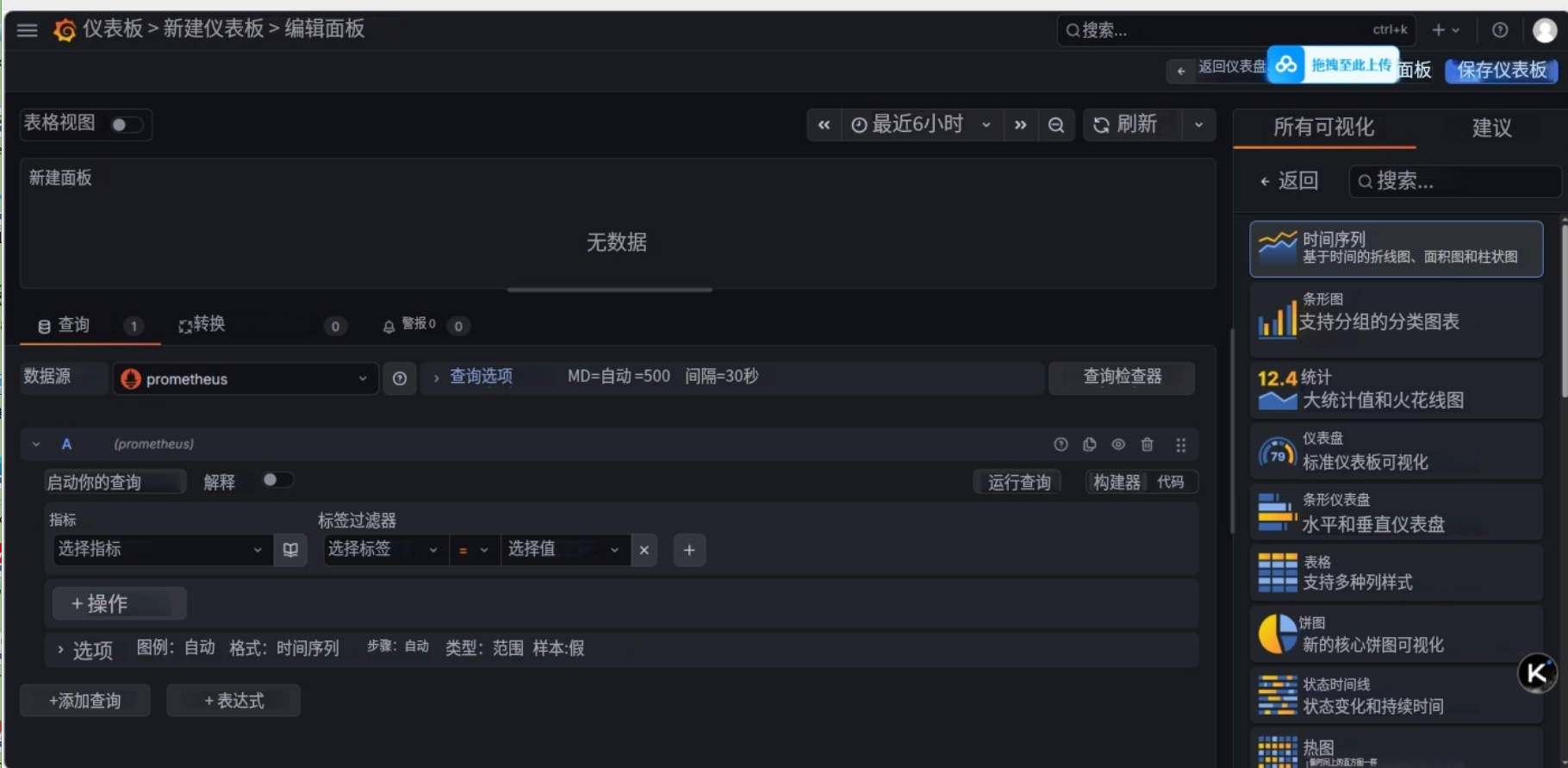

    进入新建面板 ：你已经在 New dashboard > Edit panel 页面，数据源也已经选了 prometheus，这一步没问题

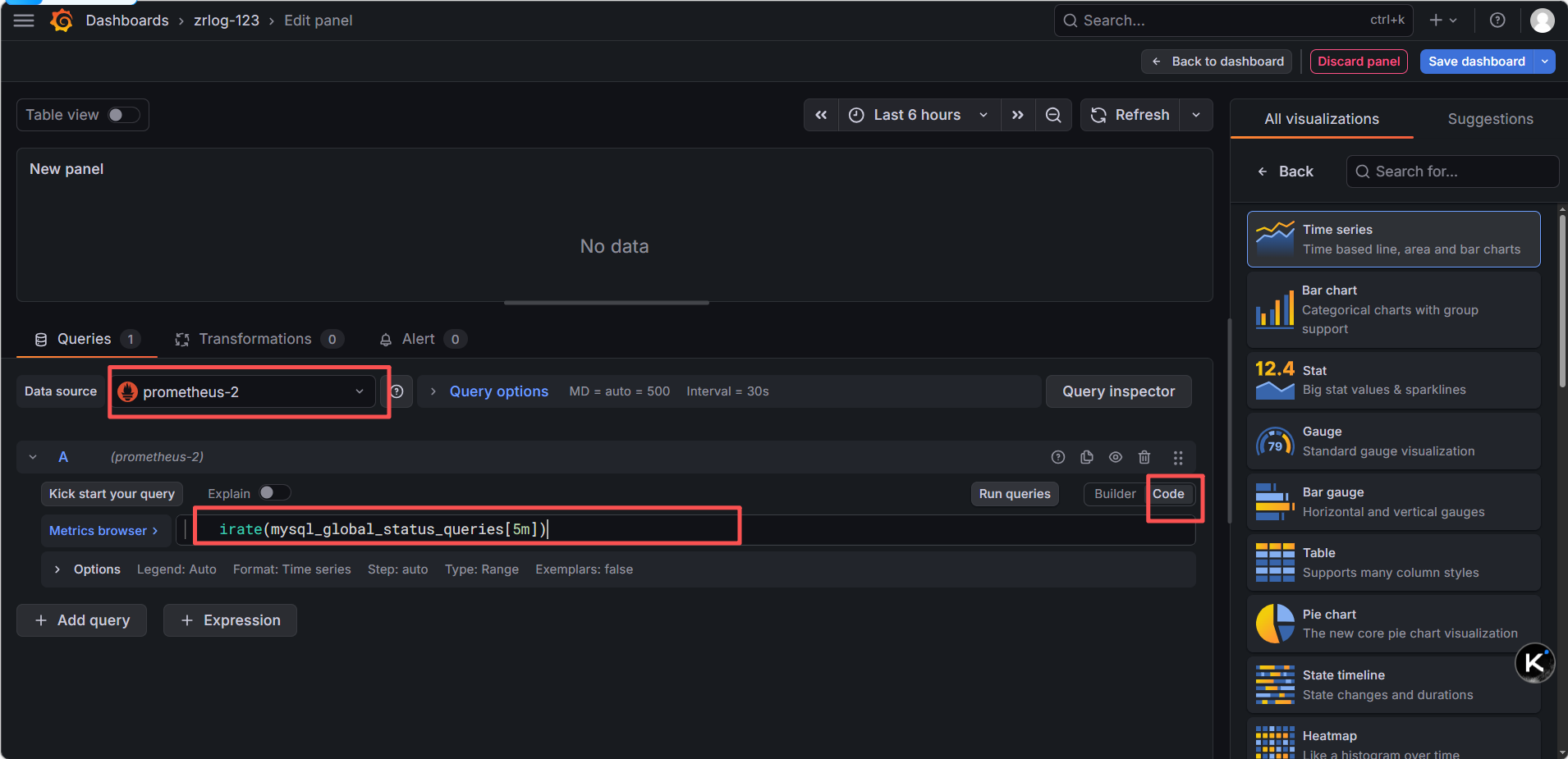

    切换到 Code 模式 ：点击 Code 按钮，切换为手动输入模式

    输入 PromQL 语句：在文本框中输入你要的 PromQL，比如：

    • 服务器 CPU 使用率：100 - (avg by (instance) (irate(node_cpu_seconds_total{mode="idle"}[5m])) * 100)

    • MySQL 连接数：mysql_global_status_threads_connected

    • 内存使用率：100 - (node_memory_MemAvailable_bytes / node_memory_MemTotal_bytes * 100)

    执行查询 ：点击 Run queries，就能看到数据，图表自动生成

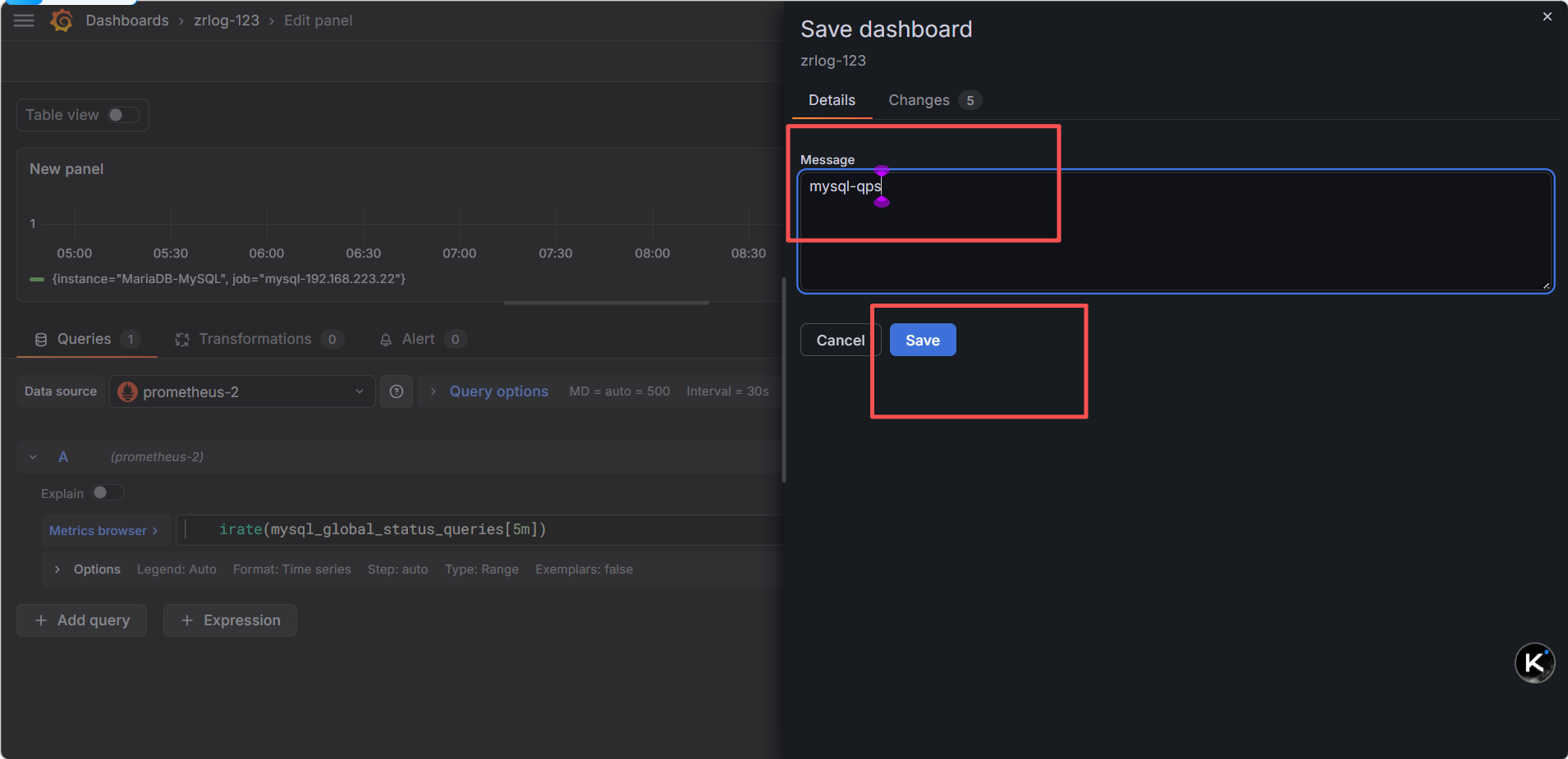

    保存面板 ：点击右上角 Save dashboard 保存即可

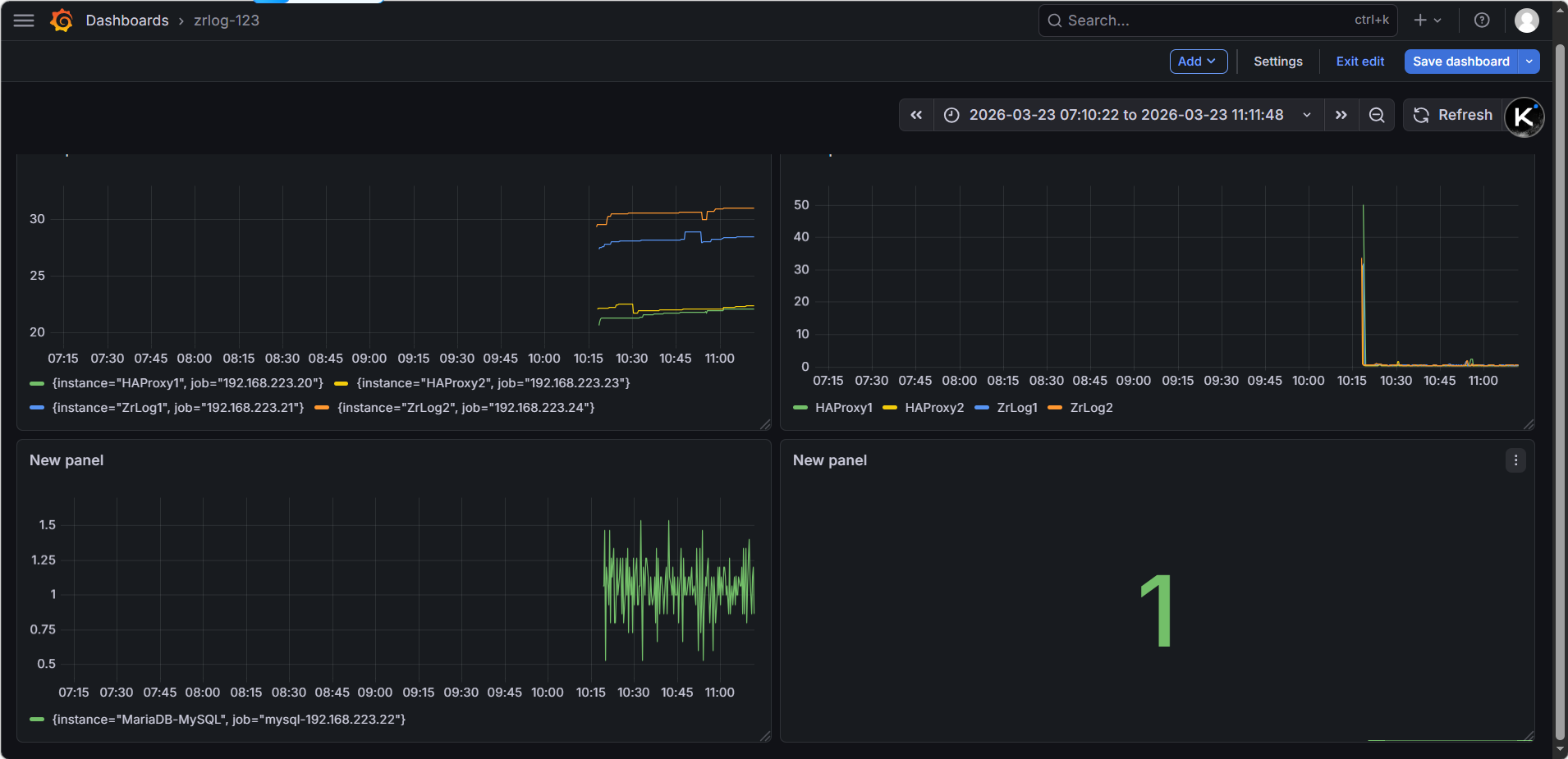

步骤 4：查看监控数据

  1. 左侧菜单 → Dashboards → Browse

  2. 选择导入 / 创建的面板，即可查看所有被监控节点的实时数据。

  3. 关键避坑

    • 绝对不要把不同维度的指标放在同一个面板（比如 CPU% 和连接数个），会导致图表尺度混乱，完全没法看

    • 每个面板只做一件事：一个面板只监控一个维度（CPU / 内存 / 磁盘 / MySQL），是专业监控的标准做法

    • 拆分后，每个面板可以单独设置时间范围、单位、告警，灵活性更高

拆分后，你的仪表盘会变成两个独立面板，清晰不混乱：

面板位置 面板标题 监控内容 指标类型
上半部分 服务器 CPU 使用率 5 台服务器（20/21/22/23/24）的 CPU 使用率 系统指标
下半部分 MySQL 当前连接数 MariaDB 数据库的实时连接数 数据库指标
用 ZrLog 业务访问（最真实，模拟用户访问）

你的 ZrLog 应用依赖 MySQL，大量访问 ZrLog 网站，会让应用创建更多 MySQL 连接，连接数自然上升，完全是真实业务场景。

操作步骤：

  1. 用浏览器 / 压测工具（如ab、jmeter），高频访问 VIP1/VIP2 的 ZrLog 网站 （http://172.25.254.101、http://172.25.254.102）

  2. 用ab压测（在应用服务器 100/200执行）：

复制代码
# 安装ab工具（若没有）
dnf install -y httpd-tools
​
# 压测ZrLog，101并发，10000请求
ab -n 10000 -c 100 http://172.25.254.101/

压测期间，ZrLog 应用会持续创建 MySQL 连接，连接数面板直接上涨，完全模拟真实用户访问

3.3 Grafana面板优化（让它专业、易读）

1. 拆分面板（核心优化，必须做）

一个面板只放一个维度的指标，不要混放：

面板 1：服务器 CPU 使用率（保留你当前的 PromQL）
复制代码
100 - (avg by (instance) (rate(node_cpu_seconds_total{mode="idle"}[1m])) * 100)

  • 可视化：Time series（折线图）

  • 标题：服务器CPU使用率

  • 单位：Percent (0-100)

  • 图例：改为 {``{instance}}，只显示服务器 IP / 别名

面板 2：服务器内存使用率（新增）
复制代码
100 - (node_memory_MemAvailable_bytes / node_memory_MemTotal_bytes * 100)

  • 可视化：Time series

  • 标题：服务器内存使用率

  • 单位：Percent (0-100)

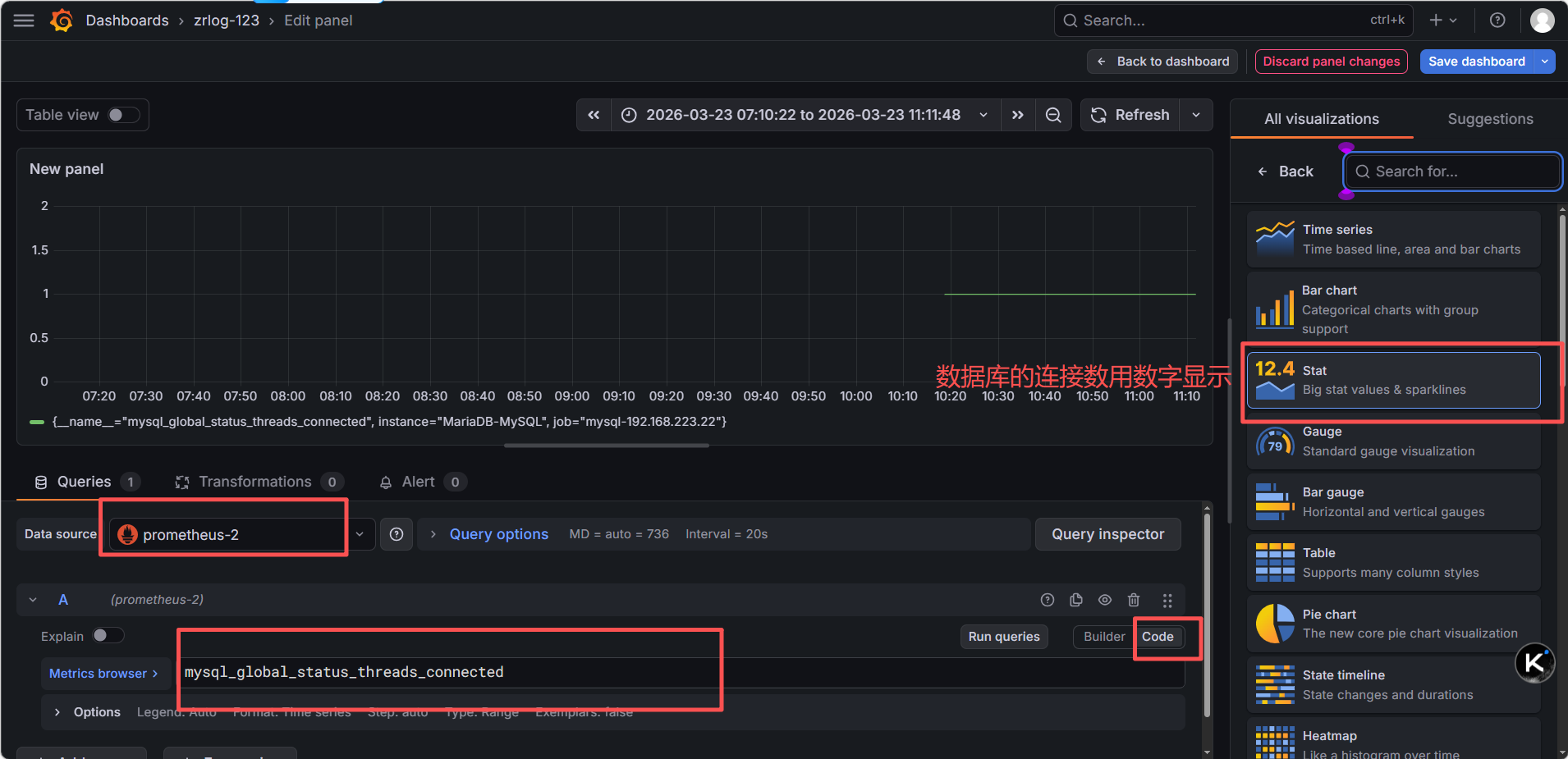

面板 3：MySQL 连接数（单独面板）
复制代码
mysql_global_status_threads_connected{instance="192.168.223.22:9104"}

  • 可视化：Stat（大数字面板）或 Time series

  • 标题：MySQL当前连接数

  • 单位：Short（显示数字）

面板 4：MySQL QPS（新增，监控数据库性能）
复制代码
irate(mysql_global_status_queries[5m])

  • 可视化：Time series

  • 标题：MySQL QPS

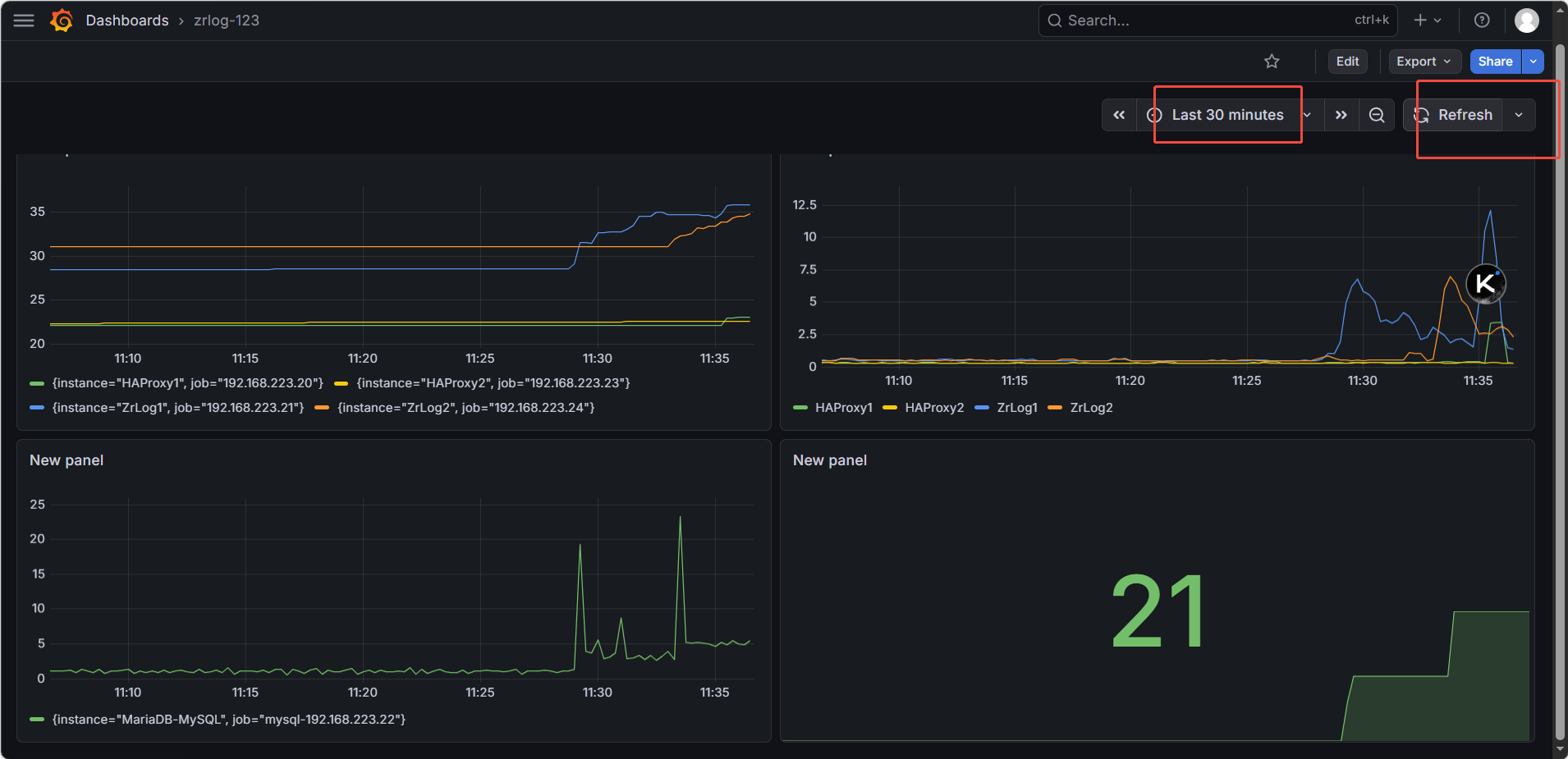

2. 优化图表样式（让它更专业）

（1）修改时间范围

  • 右上角 Last 6 hours → 改为 Last 30 minutes，只看最近有数据的时间段，图表更紧凑

  • 等监控运行 24 小时后，再改回Last 24 hours看长期趋势

（2）优化图例

  • 在 Options → Legend 中，输入 {``{instance}}，只显示服务器 IP / 别名，去掉冗余的job标签

  • 比如：HAProxy1、HAProxy2、ZrLog1、ZrLog2、MariaDB，一目了然

（3）添加单位

  • 在 Options → Unit 中，选择 Percent (0-100)，让图表显示%，不用自己算

  • MySQL 面板选择 Short，显示数字

（4）修改面板标题
  • 右侧 Panel options → Title，把New panel改成服务器CPU使用率，保存后看板更清晰

四、看板的正确使用姿势（运维视角）

1. 日常巡检（看什么）

  • CPU 使用率：正常服务器空载在 10%-30%，持续超过 80% 说明 CPU 负载过高，需要排查进程

  • 内存使用率：正常在 30%-60%，持续超过 90% 说明内存不足，会导致 OOM

  • MySQL 连接数：正常在 10-50 之间，突然飙升说明有连接泄漏 / 异常请求

  • MySQL QPS：正常业务平稳，突然飙升说明有流量攻击 / 异常查询

2. 故障排查（怎么用）

  • 服务器卡顿：看 CPU / 内存使用率，定位是哪台服务器负载高

  • 网站打不开：看 HAProxy 节点的 CPU / 网络，确认负载均衡是否正常

  • 数据库慢：看 MySQL 连接数、QPS、慢查询指标，定位数据库性能问题

五、给你一份「标准服务器监控大盘」布局

面板位置 指标 PromQL 可视化类型
左上 CPU 使用率 100 - (avg by (instance) (irate(node_cpu_seconds_total{mode="idle"}[5m])) * 100) Time series
右上 内存使用率 100 - (node_memory_MemAvailable_bytes / node_memory_MemTotal_bytes * 100) Time series
左中 磁盘使用率 100 - (node_filesystem_avail_bytes{mountpoint="/"} / node_filesystem_size_bytes{mountpoint="/"} * 100) Time series
右中 网络流量 irate(node_network_receive_bytes_total[5m])/1024/1024 Time series
左下 MySQL 连接数 mysql_global_status_threads_connected Stat
右下 MySQL QPS irate(mysql_global_status_queries[5m]) Time series

四、验证监控

4.1 检查 Prometheus Targets

  1. 浏览器访问：http://192.168.223.25:9090/targets

  2. 所有 Target 状态需为 UP：

    • prometheus-server

    • HAProxy1 (172.25.254.10)

    • ZrLog1 (172.25.254.100)

    • MariaDB (172.25.254.99)

    • HAProxy2 (172.25.254.20)

    • ZrLog2 (172.25.254.200)

  3. 若 Target 为 DOWN：

    • 检查目标节点 node_exporter 是否启动；

    • 检查目标节点 9100 端口是否监听；

    • 检查监控服务器与目标节点网络是否互通（ping + telnet 目标 IP 9100）。

4.1 补充：验证 MySQL 监控状态

访问 Prometheus Targets：

http://172.25.254.30:9090/targets

检查：

复制代码
mysql-172.25.254.30(172.25.254.30:9104)  → 状态 UP

4.2 验证监控指标

  1. Prometheus 页面点击 Graph，输入以下指标验证数据是否存在：

    • node_cpu_seconds_total（CPU 使用时间）

    • node_memory_MemTotal_bytes（内存总量）

    • node_disk_read_bytes_total（磁盘读取）

    • node_network_receive_bytes_total（网络接收）

  2. 若无数据：

    • 检查 Prometheus 配置文件中 targets IP 是否正确；

    • 检查 scrape_interval 是否过短（等待 15s 后重试）；

    • 查看 Prometheus 日志是否有抓取错误。

五、常用查询

5.1 系统指标

复制代码
# CPU 使用率（按实例分组，5分钟均值）
100 - (avg by (instance) (rate(node_cpu_seconds_total{mode="idle"}[5m])) * 100)

# 内存使用率（按实例分组）
(node_memory_MemTotal_bytes - node_memory_MemAvailable_bytes) / node_memory_MemTotal_bytes * 100

# 磁盘使用率（根目录，按实例分组）
100 - (node_filesystem_avail_bytes{mountpoint="/"} / node_filesystem_size_bytes{mountpoint="/"} * 100)

# 系统负载（按实例分组）
node_load1 / count(node_cpu_seconds_total{mode="idle"}) by (instance)

5.2 网络指标

复制代码
# 网络接收速率 (MB/s，按实例+网卡分组)
rate(node_network_receive_bytes_total[1m]) / 1024 / 1024

# 网络发送速率 (MB/s，按实例+网卡分组)
rate(node_network_transmit_bytes_total[1m]) / 1024 / 1024

5.3 进程指标

复制代码
# 系统运行时间（秒）
time() - node_time_seconds{} + node_boot_time_seconds{}

# 进程打开文件数（按实例分组）
process_open_fds{}

六、端口说明

服务 端口 用途 放行规则（若开启防火墙）
Prometheus 9090 监控数据查询 firewall-cmd --add-port=9090/tcp --permanent
Grafana 3000 可视化界面 firewall-cmd --add-port=3000/tcp --permanent
node_exporter 9100 系统指标导出 firewall-cmd --add-port=9100/tcp --permanent

七、监控架构图

复制代码
                    ┌─────────────────┐
                    │   Grafana       │
                    │  172.25.254.30  │
                    │    :3000         │
                    └────────┬────────┘
                             │
                    ┌────────▼────────┐
                    │   Prometheus     │
                    │  172.25.254.30   │
                    │    :9090          │
                    └────────┬────────┘
                             │
         ┌───────────────────┼───────────────────┐
         │                   │                   │
    ┌────▼────┐        ┌────▼────┐        ┌────▼────┐
    │ HAProxy1 │        │  ZrLog1  │        │ MariaDB  │
    │172.25.254.10│     │172.25.254.100│     │172.25.254.99│
    │   :9100  │        │   :9100  │        │   :9100  │
    └──────────┘        └──────────┘        └──────────┘
         │                   │                   │
         │                   │                   │
    ┌────▼────┐        ┌────▼────┐        ┌────▼────┐
    │ HAProxy2 │        │  ZrLog2  │        │         │
    │172.25.254.20│     │172.25.254.200│     │         │
    │   :9100  │        │   :9100  │        │         │
    └──────────┘        └──────────┘        └──────────┘

八、常见故障排查

8.1 Prometheus 启动失败

现象 排查步骤
端口占用 `netstat -tulpn grep 9090` → 杀死占用进程
配置语法错误 promtool check config /root/prometheus/prometheus.yml → 修正 YAML 缩进 / 语法
目录权限不足 chmod 755 /root/prometheus -R → 重新启动
日志报错 tail -20 /root/prometheus.log → 定位具体错误

8.2 Grafana 无法访问

现象 排查步骤
3000 端口未监听 systemctl status grafana-server → 修复启动故障（如安装 libfontconfig 依赖）
数据源连接失败 检查 Prometheus 是否启动、9090 端口是否互通、URL 是否填写正确
导入面板失败（离线） 改用离线导入方式，上传 JSON 文件

8.3 node_exporter Target 显示 DOWN

现象 排查步骤
9100 端口未监听 目标节点执行 `ps -ef grep node_exporter` → 重新启动
网络不通 监控服务器 ping 目标 IP + telnet 目标IP 9100 → 检查防火墙 / SELinux
启动命令错误 确认启动命令绑定 0.0.0.0（而非 127.0.0.1）

九、相关部署文档

  • /root/部署zrlog-haproxy反向代理keepalived双主双从.md - ZrLog 主架构部署

  • /root/监控故障排查手册.md - 本部署配套排查指南

相关推荐
北京智和信通2 小时前
可视・可管・可靠：智和信通赋能清华某院构建新一代监控运维平台
运维·网络监控·网管软件·信创运维·高校网络运维·高校网管
17（无规则自律）2 小时前
【Linux驱动实战】：标准的按键控制LED驱动写法
linux·驱动开发·嵌入式硬件
Sean‘2 小时前
AKS 集群离线部署 kube-state-metrics 文档
运维·docker·容器
DA02213 小时前
Linux驱动-I2C总线驱动
linux·c语言·linux驱动
bug攻城狮3 小时前
四大MyBatis增强框架深度对比与选型指南
架构·mybatis·数据库架构
cyclejune3 小时前
5 个本地 AI Agent 自动化工作流实战
运维·人工智能·自动化·clawdbot·openclaw
Johnstons3 小时前
2026企业网络流量监控与分析工具对比
运维·网络·数据库·网络流量监控·网络流量分析
IMPYLH3 小时前
Linux 的 dirname 命令
linux·运维·服务器·数据库
黑棠会长4 小时前
ABP框架09.数据安全与合规：审计日志与实体变更追踪
分布式·安全·架构·c#·abp
热门推荐
012026年3月AI领域大事件：DeepSeek引领开源风暴02GitHub 镜像站点03围棋-html版本04小黑课堂计算机二级WPSoffice题库软件下载安装教程（2026年3月最新版）05班级宠物园部署指南06【计算机一级WPSoffice】小黑课堂题库软件下载安装教程（2026年3月最新版）07UV安装并设置国内源08Qwen3.5 开源全解析：从 0.8B 到 397B，代际升级 + 全场景选型指南09OpenClaw 使用和管理 MCP 完全指南10“wsl --install -d Ubuntu-22.04”下载慢，中国地区离线安装 Ubuntu 22.04 WSL方法（亲测2025年5月6日）
