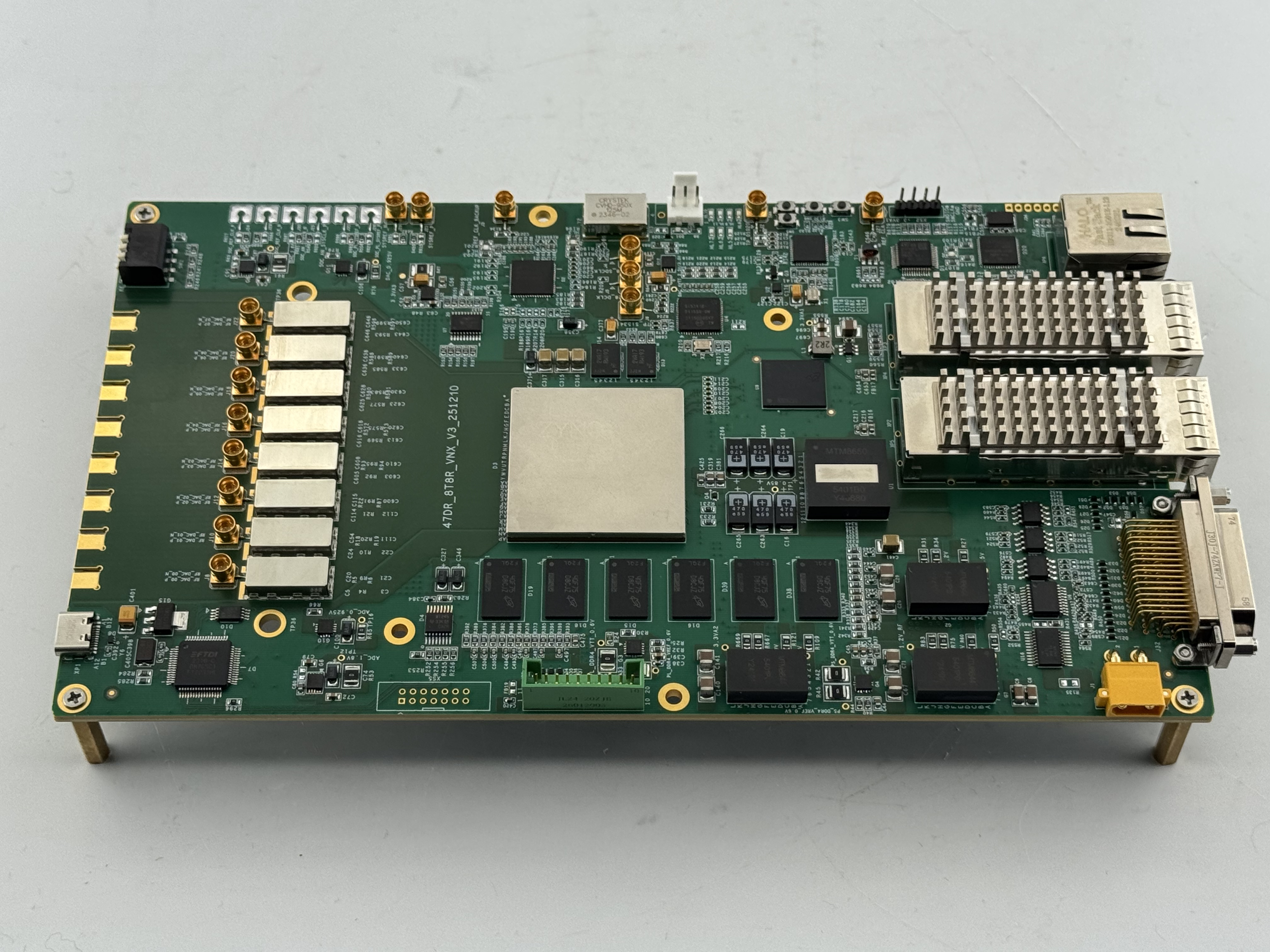

1. RFSoC的整体架构概览
AMD Zynq UltraScale+ RFSoC是目前业界集成度最高的软件定义无线电平台之一。它将处理系统（PS） 、可编程逻辑（PL） 、射频数据转换器（RF-ADC/DAC） 以及软判决前向纠错（SD-FEC） 等模块集成于单芯片。
这种架构打破了传统"FPGA + 外部ADC + 外部处理器"的多芯片方案，极大简化了硬件设计，同时降低了功耗和延迟。
2. 处理系统（PS）------软件与控制的中心
PS是一个完整的嵌入式处理子系统，基于ARM架构，主要负责：
-
运行操作系统（Linux、RTOS）与上层应用
-
控制RF-ADC/DAC、DDC/DUC等硬核模块的参数
-
实现通信协议栈（MAC层及以上）
-
管理数据流和外部接口（以太网、PCIe、USB等）
2.1 应用处理单元（APU）
APU包含四核ARM Cortex-A53处理器，主频可达1.3GHz以上。每个核心拥有独立的L1缓存（32KB指令+32KB数据），共享1MB L2缓存。Cortex-A53支持64位指令集，适合运行Linux等操作系统，处理网络协议、用户界面、系统调度等复杂任务。
2.2 实时处理单元（RPU）
RPU包含双核ARM Cortex-R5处理器，主频可达600MHz。Cortex-R5面向实时应用，具有低延迟中断响应和紧耦合内存（TCM），适合执行时间敏感的控制任务，如RFDC的实时配置、同步校准、功率监测等。
2.3 平台管理单元（PMU）与安全
PMU基于三冗余MicroBlaze核，负责上电时序、时钟管理、电源域控制及系统监控。配置安全单元（CSU）支持安全启动、AES加密、SHA验证等，保护比特流和敏感数据。
2.4 PS与PL的数据交互------AXI接口与一致性
PS与PL之间通过AXI4总线进行高速数据交换。主要包括三种接口类型：
-
AXI4：内存映射，支持突发传输，适用于大块数据搬移（如DMA）
-
AXI4-Lite：内存映射，单次传输，适用于控制寄存器读写
-
AXI4-Stream：流式传输，无地址，适用于连续数据流（如IQ样本）
在多通道数字阵列系统中，PL产生的海量IQ数据通常通过AXI-DMA 经一致性互联（CCI）写入PS的DDR内存，保证数据在多个处理器核心间的可见性。PS中的ARM核也可以直接访问PL中的寄存器，实现实时参数调整。
3. 可编程逻辑（PL）------硬件加速的核心
PL本质上是一块大容量FPGA，由可配置逻辑块（CLB）、DSP切片、块RAM（BRAM）、UltraRAM以及高速收发器（GTY）等资源构成。其主要任务包括：
-
实现数字下变频（DDC）和数字上变频（DUC）
-
执行高速滤波、FFT、波束形成等实时信号处理
-
连接RF-ADC/DAC，处理高数据率IQ流
-
实现自定义通信或雷达算法
3.1 可配置逻辑块（CLB）
每个CLB包含多个查找表（LUT）和触发器（FF）。LUT可实现6输入逻辑函数或作为分布式RAM/移位寄存器使用。FF用于寄存数据或构成计数器、状态机。这些基本单元是构建任何数字电路的基础。
3.2 DSP48E2切片------乘累加加速器
DSP48E2是专为数字信号处理优化的硬核单元。每个切片支持：
-
27×18位有符号乘法
-
预加器（可实现对称滤波器）
-
累加器/加法器/减法器
-
可级联多个切片构成更长位宽
在波束形成应用中，每个天线通道的加权求和可以映射为一个DSP切片乘以复数权重后累加，充分利用硬核资源实现高吞吐量。单个RFSoC器件（如ZU49DR）包含4,272个DSP切片，足以支持128通道、高带宽的实时处理。
3.3 存储器资源：BRAM与UltraRAM
-
块RAM（BRAM） ：每个36Kb，可配置为双端口RAM或FIFO，常用于数据缓冲、滤波器系数存储、FFT旋转因子存储。总容量通常为38Mb。
-
UltraRAM ：更大的存储块（288Kb），适合大容量数据缓存，总容量可达22.5Mb以上。
在多通道系统中，BRAM常被分配给各通道的FIFO或延迟线，UltraRAM则用于存储大块波形数据或FFT中间结果。
3.4 高速收发器（GTY）
GTY收发器支持12.5Gbps~32.75Gbps的串行链路，用于板间互联（如100G以太网）、JESD204B接口或PCIe。在多板级联的数字阵列中，GTY可用于传输同步时钟和高速IQ数据。
4. PS与PL的协同设计------异构计算范例
以雷达信号处理为例，典型的任务划分如下：
-
PL：实时处理连续IQ流------数字下变频、脉冲压缩（匹配滤波）、MTI/MTD（FFT）、CFAR检测。这些操作对延迟敏感且数据率高，适合硬件流水线。
-
PS：执行非实时任务------目标跟踪滤波（卡尔曼滤波）、点迹关联、显控界面、网络通信。这些操作涉及复杂分支和浮点运算，适合ARM核处理。
PS与PL之间的数据交换通过AXI-DMA完成，DMA控制器在PL端将处理完的雷达回波数据写入PS的DDR，并触发中断通知ARM核读取。
这种异构架构兼具了FPGA的高吞吐并行性和ARM的灵活控制能力，是实现高性能SDR的关键。

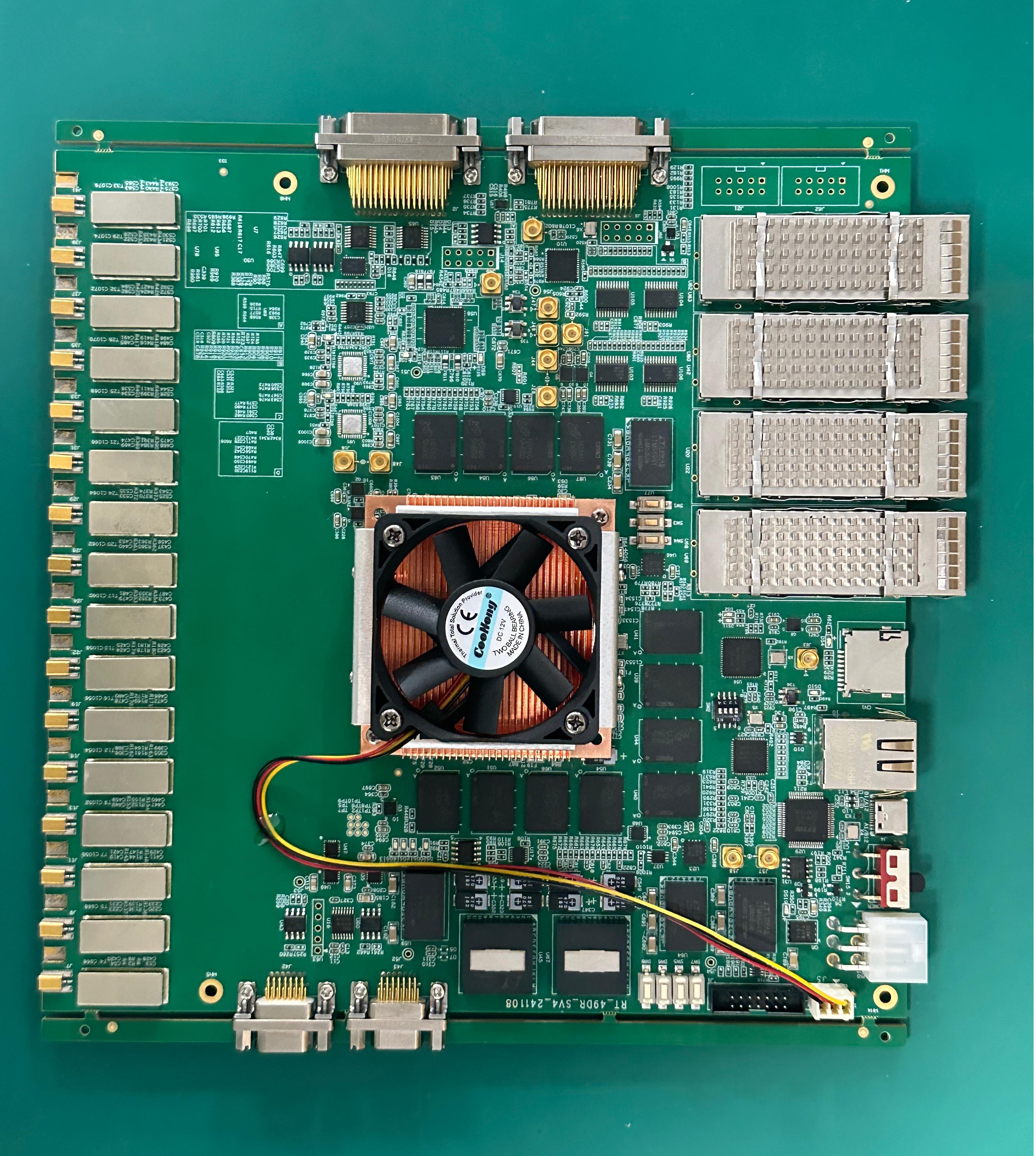

5. RFSoC在多通道数字阵列中的资源分配
以128通道全数字阵列为例，系统需要：
-
16片RFSoC （每片8通道）或8片（每片16通道）
-
每片RFSoC的PL需实现：8路DDC、抽取滤波、8点FFT（或部分波束形成）
-
板间同步需要共享SYSREF时钟，并通过GTY交换数据
资源估算：每个通道的DDC需要约20~50个DSP切片（取决于滤波器阶数），128通道总计约3000~5000个DSP切片。ZU49DR单芯片可提供4272个DSP切片，因此一片即可支持64~128通道的前端预处理，体现了RFSoC的高集成度优势。
6. 小结
RFSoC的PS与PL协同工作，为软件定义无线电提供了理想的异构计算平台。PS负责系统控制与协议栈，PL负责实时信号处理，两者通过AXI总线高效交互。理解这一架构是设计高性能数字阵列系统的基础。
下一篇预告：我们将深入RF-ADC，讲解采样率、分辨率、SFDR、多通道同步等核心参数及其工程考量。
