今天给大家带来一期基于强化学习的无人机三维路径规划。目前来说，强化学习也是一个非常热门的方向，同时，我们也考虑异常天气和太阳辐射的条件下，利用Q-learning强化学习算法去解决无人机三维路径规划问题，非常新颖。
您只需做的工作：一键运行main文件即可出图！代码注释清晰！非常适合新手小白！
环境建模
首先，从真实地形数据中截取100×100的区域，减去最小高度后除以100，得到归一化的栅格高度。地形以下的栅格标记为-1（障碍），以上的标记为2（可通行）。这样就把连续地形转化成了一个100×100×50的三维栅格地图。
(1)异常天气区域约束
异常天气区域被建模为一个垂直圆柱体禁飞区，其圆心位于*(x₀, y₀) = (60, 70)* ，半径为r = 7.5 个栅格单位，贯穿整个高度范围。对于任意栅格单元*(i, j, k)*，如果满足以下条件，则该单元被标记为障碍：
满足该条件的栅格点同样在MAP矩阵中设置为−1，使得路径规划时无人机会自动回避该区域。
(2)太阳辐射模型
为模拟太阳能无人机的能量获取，在每个水平位置*(i, j)* 生成服从均匀分布U(3.491, 4.491) 的太阳辐射值（单位：kwh/kwp/day），并归一化至[0, 1]区间后扩展到三维空间，形成太阳辐射矩阵S(i, j, k)。该矩阵将作为奖励函数的组成部分，引导无人机优先选择太阳辐射较强的航线。
算法设计
算法的核心思想就是把三维空间离散化成栅格，让无人机在栅格中反复试错，通过奖励信号学习出一张Q表，最终根据Q表贪心地走出一条从起点到终点的最优路径。Q表是一个巨大的矩阵，行数等于所有栅格点的数量，列数为27，对应26个邻居方向加上原地不动。Q(s,a) 表示在状态s执行动作a的预期累积收益。
Q值更新公式就是标准的：
训练的话分两个阶段：
第一阶段：当Q表中非零元素不足500000时，认为Q表还很稀疏，采用纯随机探索。智能体从起点出发，每步随机选一个合法邻居，计算奖励并更新Q值，直到到达终点或走入死胡同。这个阶段的目的是快速填充Q表。
第二阶段：Q表足够稠密后，切换到ε-greedy策略，以0.9的概率选Q值最大的动作（利用），0.1的概率随机探索。当连续两轮路径长度差距小于5且路径点不超过100个时，认为已经收敛，最后用纯贪心（ε=1）走一遍输出最终路径。
每一步的即时奖励函数由三部分组成：
第一项是该位置的太阳辐射收益，鼓励走辐射强的区域。第二项是距离差引导，如果这一步离终点更近就得正奖励，更远就得负奖励。第三项是高度变化惩罚，抑制大幅度升降。到达终点直接给150的大奖励。
整个模型流程就不写了，如果有需要写作的小伙伴也可以私信问我要~
结果展示
我们设置学习率为0.9，折扣因子为0.7，给大家展示一下结果~

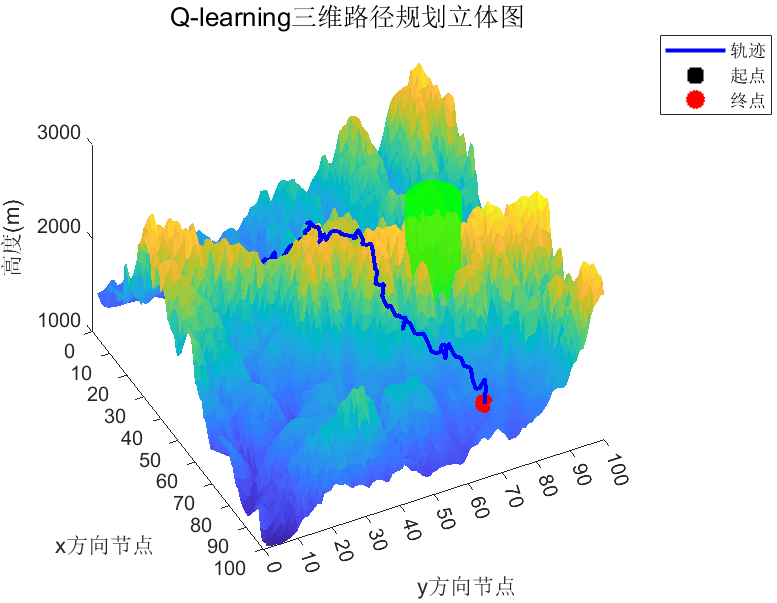

首先是Q-learning三维路径规划立体图：

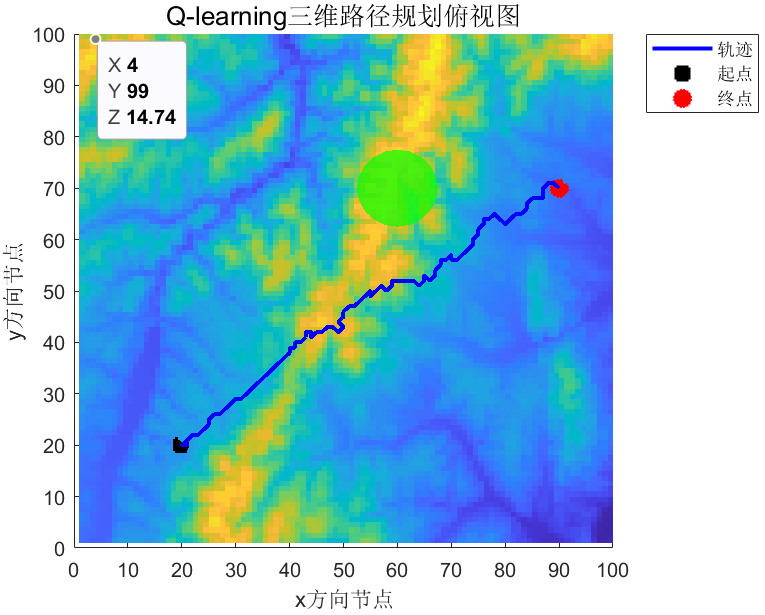

以及俯视图：

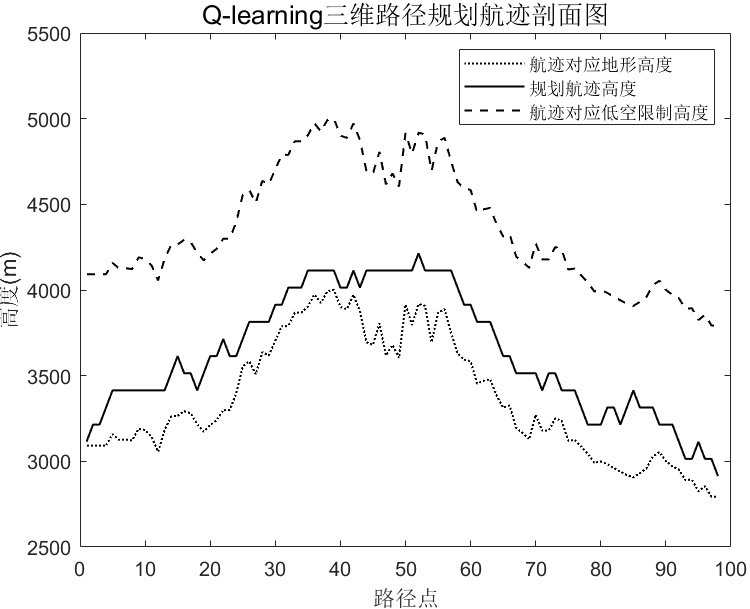

航迹剖面图：
可以看到，整个航迹成功避开了异常天气区域，并且也完美符合航迹对应地形高度和低空限制高度，整个航迹在其中间，没有违反任何约束。
最终规划结果也会显示到命令行窗口：
%% 运行时间: 20.98 s
%% 迭代次数: 72 次
%% 路径点个数: 98 个
%% 规划路径长度: 13072.62 m
%% 地面投影长度: 11353.91 m以上所有图片，均可一键运行main生成，无需配置环境！注释清晰！非常适合新手小白！
