AUTOSAR CP故障诊断协议栈DEM（DTC故障管理）裸机实现-实践篇

AUTOSAR_DEM理论篇如下：

1. 引言

AUTOSAR CP 的诊断协议栈（DCM + DEM + FiM）功能完善、体系严谨，是汽车电子行业的标杆。但在实际项目中，尤其是电机控制器、BMS、VCU等资源敏感或非 CAN 诊断优先的场景，完整部署 AUTOSAR 诊断栈往往显得笨重：

需要复杂配置工具
大量代码生成
对 UDS、会话管理、安全访问等非核心功能依赖不强

因此，我们选择只聚焦 DEM（Diagnostic Event Manager） ，手写一个轻量级、可移植、易理解的故障管理内核，命名为 DSM（Diagnostic State Manager） / DIM（Diagnostic Information Manager）。

本文不涉及 AUTOSAR 工具配置，重点记录从理解故障管理本质、重构现有代码，到工程移植、验证扩展的全过程，核心突出模块结构设计与逻辑梳理。

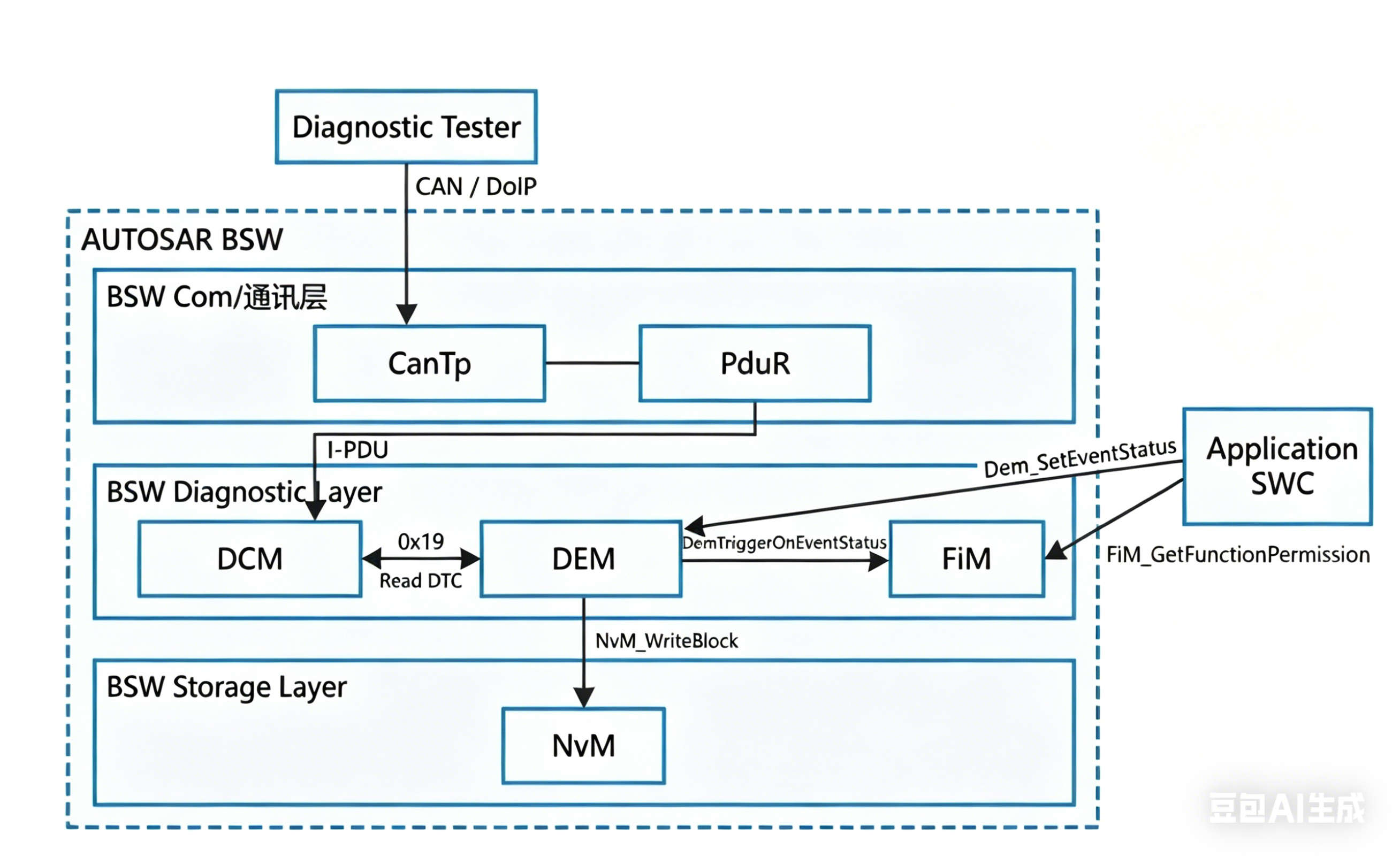

2. AUTOSAR 诊断协议栈回顾（模块拆分核心逻辑）

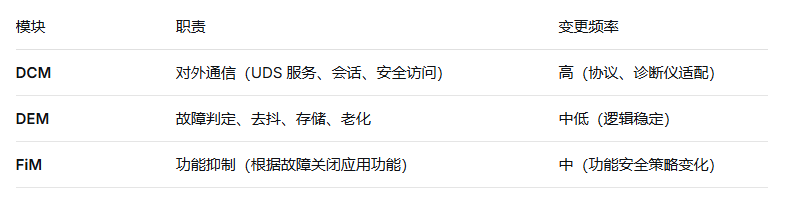

AUTOSAR 将诊断功能拆分为 DCM、DEM、FiM 三个独立模块，核心逻辑是基于各模块的变更频率差异实现解耦，降低维护成本，三个模块的职责与特性如下：

三者协同逻辑清晰：DCM 守住通信入口，DEM 管理故障数据，FiM 管控应用行为。结合项目需求，我们仅聚焦 DEM 核心能力 ，DCM 与 FiM 预留扩展接口，后续按需轻量补充。

3. 代码整体架构（事件直驱型）

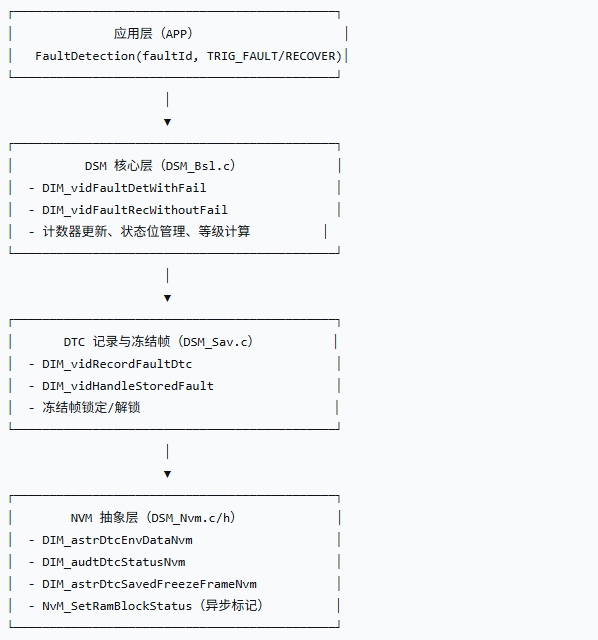

DSM 模块基于项目遗留代码改造，原始代码采用事件直驱架构，核心逻辑为"故障事件触发 → 状态更新 → 计数处理 → DTC 记录"，具体结构如下：

采用 功能组 + 组内偏移 两级索引：

功能组：故障大类（如通信故障、硬件故障），共约 26 个
组内偏移：每个大类下的子故障，总计 109 个
状态存储：使用位域数组，每个功能组对应一个 16 位整数

调用方式：上层通过宏传入功能组和偏移，宏展开后调用底层处理函数。

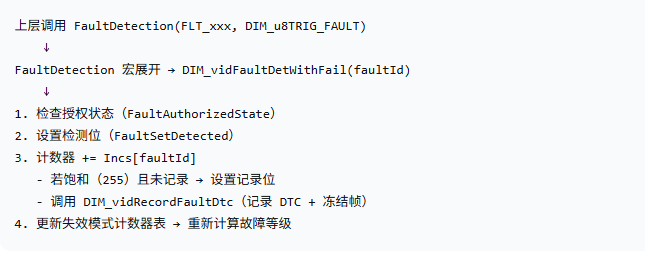

内部流程：

授权检查
设置检测标志位
累加故障计数器（增量值可配置）
若计数器达到阈值，设置记录标志位
记录 DTC 并保存冻结帧
更新全局故障等级

恢复流程类似：递减计数器，归零时清除记录标志。

优点：内存紧凑、执行快
缺点：可读性差、索引计算复杂、不易扩展

4.核心架构：从两级索引到线性 FaultID

原代码采用 功能组（Function） + 组内偏移（Type） 的两级索引方式，约 26 个功能组，共 109 个故障。状态存储使用位域数组，每个功能组对应一个 16 位整数。

这种设计内存紧凑，但存在明显缺点：

索引计算复杂，需要依赖偏移表
可读性差，不易扩展
上层调用需要知道功能组和偏移两个参数

重构思路 ：将所有故障线性编号为 0 ~ N-1（FaultID），状态数组大小缩减为 (N+15)/16 个 16 位整数。通过 FaultID 直接计算组索引（FaultID >> 4）和位偏移（FaultID & 0x0F），无需偏移表。

配置数据（如计数器增量、减量、失效模式、DTC 编号等）原本就按全局索引排列，重构后直接使用 FaultID 访问，完全不变。

状态数组分为四类：

检测状态（当前是否检测到故障）
记录状态（是否已确认为历史故障）
授权状态（是否允许检测该故障）
记录忽略状态（特殊场景使用）

所有状态操作通过宏封装，上层无感知。

5.、主要技术难点与解决方案

难点1：两级索引向线性索引的重构

问题：原代码中大量宏和函数依赖 Function+Type，修改范围大，易出错。
解决：先定义 FaultID 枚举，然后统一修改所有状态访问宏，将 Function, Type 替换为 faultId，并在宏内部计算组索引和位偏移。配置数组索引直接使用 faultId。函数接口也相应简化。

难点2：NVM 存储依赖

问题：原代码调用 NVM 写入接口，目标工程中 NVM 驱动尚未完成。
解决：提供空实现函数 NvM_SetRamBlockStatus，仅作占位，不执行实际写入。同时保留 NVM 数据结构，后续可无缝对接真实驱动。

难点3：中断保护缺失

问题：原代码在修改状态数组时使用了中断挂起/恢复宏，目标工程未定义。
解决：将相关宏定义为空（若确认不会发生并发访问），或适配 RTOS 临界区接口。

难点4：魔法数字泛滥

问题：代码中直接使用 255、0xFFFF、0x01 等数字，可读性差。
解决：全部替换为有意义的宏，如 DIM_u8FAULT_CNT_MAX、DIM_u16TIMESTAMP_IGN_INVALID、DIM_u8DTC_SS_REQUIRED 等。

6、后续扩展

DSM 模块预留了 DCM 和 FiM 的扩展接口，后续若需要支持 UDS 诊断或功能抑制，可快速补充，无需重构核心逻辑：

6.1 轻量接入 DCM

当前 DSM 已具备 DTC 存储、状态管理能力，DCM 只需做"薄层映射"，将 UDS 服务接口映射到 DSM 现有接口，无需实现完整 UDS 协议栈，核心映射关系如下：

UDS 服务 ID	服务名称	映射到 DSM 的接口
0x19	ReadDTCInformation	读取 DSM 中的 DTC 列表、状态字、冻结帧数据
0x14	ClearDiagnosticInformation	调用 DIM_vidClearFault() 或单个 DTC 清除接口
0x22	ReadDataByIdentifier	读取实时故障状态、计数器值、全局故障等级

6.2 轻量接入 FiM

FiM 无需实现复杂的抑制策略，只需建立"functionId → faultId"的映射表，提供统一的功能权限查询接口，应用层通过接口判断功能是否可执行，避免散落大量 if 判断

六、项目结果

最终我们成功将 DSM 模块移植到工程中，编译通过，无链接错误。通过模拟故障注入（直接调用检测接口）可以验证：

故障检测状态位正确置位
计数器按配置增量累加，达到阈值后记录位置位
DTC 被存入 NVM 数据结构（内存中），冻结帧数据被捕获
全局故障等级随失效模式计数器动态变化

从 DEM 原理角度看，我们实现了：

事件去抖：通过计数器和可配置增量/减量实现（类似 DEM 的 debouncing）
DTC 状态管理：维护了 TestFailed、Pending、Confirmed 等状态位
快照存储：支持冻结帧（FF1）的锁定、复制和 NVM 管理
老化机制：通过老化周期计数器支持 DTC 自动清除（框架已预留）

未实现的部分（UDS 接口、复杂老化策略、多快照）可根据后续需求轻量补充，不影响当前使用。

这个轻量化 DEM 内核已满足项目对故障记录、等级输出和功能抑制的需求，且代码清晰、可移植性强，为后续接入 DCM 或 FiM 留出了清晰的扩展点。
