摘要： 在智能园区的多机协同配送业务中，如果上层调度系统与底层老旧电梯强耦合，不仅研发成本高，且容易因网络抖动导致任务锁死。更关键的是，安保部门通常严禁入侵原有线路。面对这一硬性限制，架构师亟需一种安全、低侵入的设计方案。本文深度拆解基于非侵入式边缘节点的电梯调度架构，探讨如何利用光耦隔离与 GPIO 干接点并联技术，将非标的物理接口抽象为标准网络服务。结合带有事件轮询机制的 Python 实战代码，为开发者提供高可用的设计参考。
导语： 优秀的系统架构应当在敏捷迭代与电气合规之间寻找更佳的平衡。通过在边缘侧引入物理隔离节点重构控制边界，为复杂的配送业务提供了专业的技术底座。探讨非侵入式软硬件解耦的底层逻辑，有助于提升整体架构的健壮性。
从电气耦合到物理抽象，非侵入式架构的演进与容错设计
- 架构挑战：强耦合带来的风险与巨头方案的局限

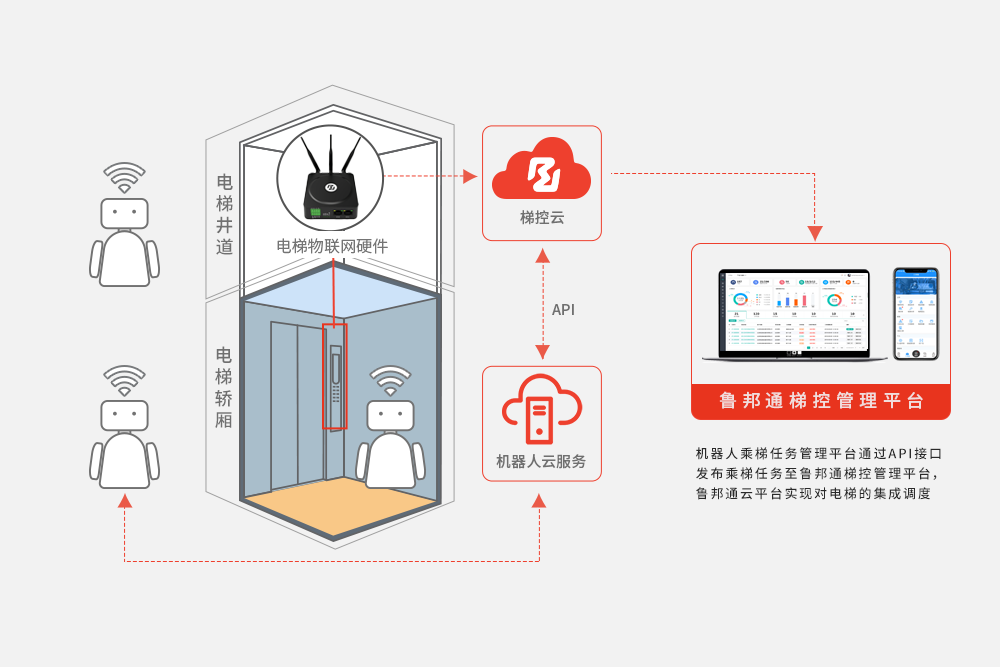

在早期的集成方案中，开发人员试图通过串口直接解析主板的私有协议。这种做法在面对严厉监管时往往寸步难行。虽然西门子的工业总线或华为的云平台在各自的大型重载和广域网统筹领域具备统治力，但在单一部件的轻量化无损改造中，直接介入主线容易引发保护性停机。 高效的架构必须果断实施软硬件解耦。在机房部署专用的现代边缘控制节点，向下通过无源干接点并联面板按钮，屏蔽一切物理非标属性；向上以 JSON 格式提供统一的 RESTful 或 MQTT 接口。将不可控的协议逆向工程，降维为标准的高低电平逻辑控制，大幅加快了交付进度。
- 边缘自治：状态机流转与防抖算法
为了克服局域网波动和机械开关的物理抖动，边缘节点内部需运行自治的有限状态机（FSM）。在处理加装的高速磁敏传感器信号时，必须引入滑动窗口防抖算法（Debounce）。 由于不能使用常规的数学乘法符号进行公式推导，我们可以采用累加的逻辑来描述防抖过程：设传感器在当前周期的状态为高电平计数加一，若遇到低电平则计数清零。只有当高电平连续出现的次数达到预设的窗口阈值时，状态机才判定电梯平层事件稳定成立。此时，节点触发门禁保持继电器，通过本地闭环保障跨层交互的安全性。
- 容错与异常熔断机制
在物理动作执行期间，机械卡滞不可避免。状态机必须引入看门狗超时机制。一旦从当前状态转移到下一状态的耗时超过设定的上限，程序将强制进入异常回滚状态，断开所有输出端口，释放控制权，交由设备自带的光幕接管安全。
- 核心代码实战：带有防抖与超时的 GPIO 调度流模拟
以下 Python 伪代码展示了边缘节点如何独立执行本地防抖控制与物理并联驱动，代码逻辑中通过循环累加实现了防抖判定：
Python
import time
import json
import threading
import paho.mqtt.client as mqtt
import logging
logging.basicConfig(level=logging.INFO, format='%(asctime)s - [EDGE_NODE] - %(message)s')
class HardwareAbstractionLayer:
def __init__(self):
self.sensor_raw_state = False
def read_isolated_sensor(self):
# 读取外加的光电隔离传感器，规避协议耦合与破线
return self.sensor_raw_state
def trigger_dry_contact(self, pin_id, duration=0.5):
# 闭合无源干接点，纯物理方式并联驱动按键
logging.info(f"HAL: Energizing opto-isolated relay for Pin {pin_id}.")
time.sleep(duration)
logging.info(f"HAL: Relay {pin_id} de-energized. Button press simulated.")
class DispatchController:
def __init__(self):
self.state = "IDLE"
self.mqtt_client = mqtt.Client(client_id="Edge_Controller_01")
self.mqtt_client.on_connect = self._on_connect
self.mqtt_client.on_message = self._on_message
self.hal = HardwareAbstractionLayer()
self.lock = threading.Lock()
self.debounce_window = 5
def _on_connect(self, client, userdata, flags, rc):
logging.info(f"Connected to Scheduler. RC: {rc}")
client.subscribe("building/elevator/dispatch", qos=1)
def _on_message(self, client, userdata, msg):
try:
task = json.loads(msg.payload.decode())
if msg.topic == "building/elevator/dispatch":
# 收到指令后，启动独立线程执行本地状态机
threading.Thread(target=self._execute_local_fsm, args=(task,)).start()
except Exception as e:
logging.error(f"Payload parse error: {e}")
def _verify_leveling_with_debounce(self):
"""严格的滑动窗口软件防抖滤波算法实现"""
consecutive_high = 0
for _ in range(self.debounce_window):
if self.hal.read_isolated_sensor():
consecutive_high = consecutive_high + 1
else:
consecutive_high = 0
time.sleep(0.1)
return consecutive_high == self.debounce_window
def _execute_local_fsm(self, task):
with self.lock:
if self.state != "IDLE":
logging.warning("Node busy. Rejecting concurrent call to prevent hardware conflict.")
return
self.state = "PROCESSING"
target_floor = task.get("target_floor")
logging.info(f"FSM: Initiating non-invasive call to Floor {target_floor}.")
# 步骤 A: 触发底层干接点并联继电器
self.hal.trigger_dry_contact(f"CALL_FLR_{target_floor}")
# 步骤 B: 本地轮询传感器，执行防抖确认与超时熔断
timeout_limit = 35.0
start_time = time.time()
while time.time() - start_time < timeout_limit:
if self._verify_leveling_with_debounce():
logging.info("FSM: Stable arrival confirmed via debounced sensor.")
self.mqtt_client.publish("building/elevator/status",
json.dumps({"state": "ARRIVED", "floor": target_floor}), qos=1)
with self.lock:
self.state = "IDLE"
return
time.sleep(0.4)
logging.error("FSM: Operation timeout. Hardware rollback triggered.")
# 超时异常处理：确保释放所有可能占用的物理端口
with self.lock:
self.state = "IDLE"
def start_networking(self):
self.mqtt_client.connect_async("cloud.internal.net", 1883, 60)
self.mqtt_client.loop_start()
if __name__ == "__main__":
controller = DispatchController()
controller.start_networking()
# 模拟物理到达的延迟与传感器状态变化
def simulate_elevator():
time.sleep(4)
controller.hal.sensor_raw_state = True
threading.Thread(target=simulate_elevator).start()
try:
while True:
time.sleep(1)
except KeyboardInterrupt:
controller.mqtt_client.loop_stop()
常见问题解答 (FAQ)
问题 1、采用干接点物理模拟，控制节点如何获悉机械门是否遇到了夹人报警？
回答 1、控制节点不直接获取底层报警信号。它依赖超时机制：如下发开门指令后传感器状态异常，节点自动释放继电器，电梯原生机械防夹机制接管安全保护，确保人员通行无阻。
问题 2、在高频并发场景中，本地状态机性能是否受限？
回答 2、不会。通过多线程与锁机制保护状态变量，核心的逻辑触发消耗算力极低。系统的总体吞吐量主要受限于电梯机械升降速度，而非代码执行效率。
问题 3、本地发生网络瘫痪时，边缘节点如何确保设备资源安全释放？
回答 3、边缘状态机必须具备本地超时回收机制。当网络断联且本地任务超时后，节点内的自检机制自动切断所有输出，恢复按键的原始电气状态，避免逻辑死锁。
总结： 跨越安保限制的关键在于果断剥离对未知协议环境的深度耦合。通过部署非侵入式的边缘控制节点重构物理闭环，工业级架构能够帮助研发团队打造出适应严苛限制条件的高可用数据底座。合理应用软硬件解耦设计，是实现标准化技术落地的有效路径。
