前言

前几期博客我们已经完成了 ROS2 SLAM 建图、NAV2 自主导航、多航点巡航 整套移动机器人底盘导航开发，机器人已经可以依靠激光雷达实现环境感知、自主避障与定点行驶。

但仅靠激光雷达只能感知障碍物轮廓，无法识别颜色、目标物体、人脸等细节信息。想要让机器人具备更高阶的智能感知能力，就必须引入机器视觉。

从本期博客开始，我们正式进入 ROS2 + OpenCV 视觉应用 的学习。而视觉开发的第一步， 就是获取相机图像数据。只有成功订阅相机话题、完成 ROS 图像与 OpenCV 格式转换，才能开展后续颜色识别、目标追踪、人脸检测等高级功能。

本期博客我们就来实现获取相机图像数据的实验。

一、实验原理

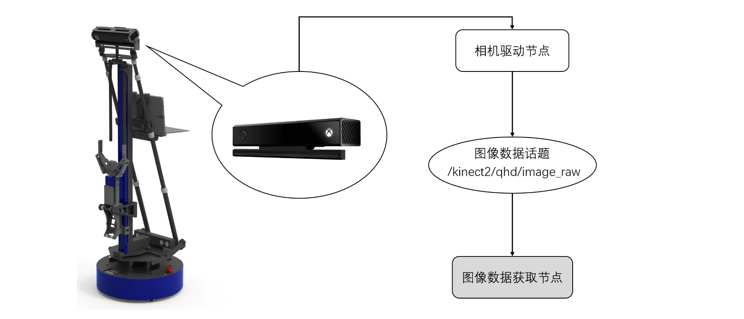

视觉图像数据的获取是通过订阅相机驱动节点发布的话题，从话题中获取相机发出的消息包来实现的。

机器人头部安装的是Kinect V2 RGB-D相机，对应的话题名称为：

/kinect2/qhd/image_raw

话题中的消息包格式为：

cpp 复制代码

sensor_msgs::Image

本次实验将会实现一个订阅者节点，订阅相机发布的话题"/kinect2/qhd/image_raw"。从此话题中接收sensor_msgs::Image类型的消息包，并将其中的图像数据转换成OpenCV的格式。最后使用OpenCV的图形显示接口，将图像显示在图形窗口中。

二、新建视觉功能包 cv_pkg

进入工作空间 src 目录，创建专用视觉功能包，在终端中输入以下指令：

cpp 复制代码

cd ~/ros2_zice/src
ros2 pkg create cv_pkg

三、编写图像获取节点源码

首先我们来编写图像获取节点源码，此节点的作用为订阅相机发布的图像话题，通过 cv_bridge 转换成 OpenCV 格式，然后实时显示相机画面。

在 cv_pkg/src 目录下新建 cv_image.cpp，再输入以下代码：

cpp 复制代码

#include <rclcpp/rclcpp.hpp>
#include <sensor_msgs/msg/image.hpp>
#include <cv_bridge/cv_bridge.h>
#include <opencv2/highgui/highgui.hpp>

using namespace cv;

std::shared_ptr<rclcpp::Node> node;

// 相机图像回调函数
void image_callback(const sensor_msgs::msg::Image::SharedPtr msg)
{
    // 将ROS图像消息转为OpenCV格式
    cv_bridge::CvImagePtr cv_ptr = cv_bridge::toCvCopy(msg, sensor_msgs::image_encodings::BGR8);

    // 显示图像
    imshow("RGB Camera", cv_ptr->image);
    waitKey(1);
}

int main(int argc, char **argv)
{
    rclcpp::init(argc, argv);
    node = std::make_shared<rclcpp::Node>("image_get_node");

    // 订阅相机图像话题
    auto sub = node->create_subscription<sensor_msgs::msg::Image>(
        "/kinect2/qhd/image_raw", 10, image_callback);

    // 循环监听
    rclcpp::spin(node);
    rclcpp::shutdown();
    return 0;
}

四、配置 CMakeLists.txt

我们需要在编译配置中声明 OpenCV、cv_bridge 等依赖，让系统能正确编译图像相关代码。

在CMakeLists.txt文件中输入以下代码：

cpp 复制代码

cmake_minimum_required(VERSION 3.8)
project(cv_pkg)

if(CMAKE_COMPILER_IS_GNUCXX OR CMAKE_CXX_COMPILER_ID MATCHES "Clang")
  add_compile_options(-Wall -Wextra -Wpedantic)
endif()

# 声明依赖
find_package(ament_cmake REQUIRED)
find_package(rclcpp REQUIRED)
find_package(sensor_msgs REQUIRED)
find_package(cv_bridge REQUIRED)
find_package(OpenCV REQUIRED)

# 编译 cv_image.cpp，生成可执行节点 cv_image
add_executable(cv_image src/cv_image.cpp)
ament_target_dependencies(cv_image
  rclcpp
  sensor_msgs
  cv_bridge
  OpenCV
)

# 安装可执行文件
install(TARGETS
  cv_image
  DESTINATION lib/${PROJECT_NAME}
)

ament_package()

五、配置 package.xml

在 package.xml 中添加视觉开发必需的依赖项，保证编译和运行正常。

在 package.xml输入以下代码：

cpp 复制代码

<?xml version="1.0"?>
<package format="3">
  <name>cv_pkg</name>
  <version>0.0.0</version>
  <description>ROS2视觉功能包</description>
  <maintainer email="todo@todo.todo">todo</maintainer>
  <license>Apache-2.0</license>

  <buildtool_depend>ament_cmake</buildtool_depend>

  <depend>rclcpp</depend>
  <depend>sensor_msgs</depend>
  <depend>cv_bridge</depend>
  <depend>OpenCV</depend>

  <test_depend>ament_lint_auto</test_depend>
  <test_depend>ament_lint_common</test_depend>

  <export>
    <build_type>ament_cmake</build_type>
  </export>
</package>

六、编译与运行

编译功能包

编译我们的视觉功能包，让代码生成可执行节点。打开终端，输入以下指令：

cpp 复制代码

cd ~/ros2_zice
colcon build
source install/setup.bash

运行图像获取节点

1、先运行仿真程序

打开终端，输入以下指令：

cpp 复制代码

source install/setup.bash
ros2 launch wpr_simulation2 wpb_balls.launch.py

2、运行节点程序

打开第2个子窗口，输入以下指令：

cpp 复制代码

source install/setup.bash
ros2 run cv_pkg cv_image

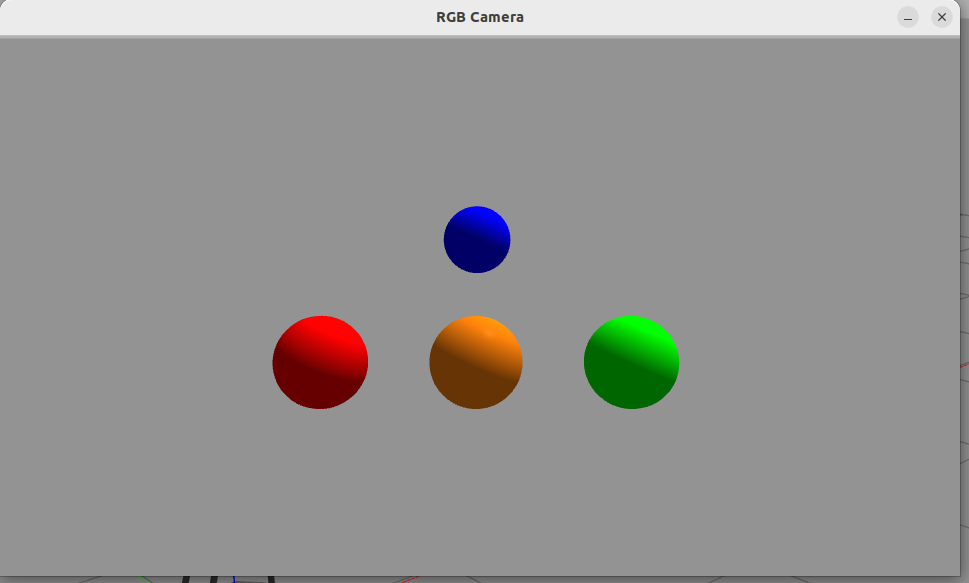

节点运行起来之后，会弹出一个名为"RGB"窗口程序，显示机器人头部相机所看到的四个颜色球的图像。如下图所示：

为了测试这个图像是不是实时获取的，可以借助wpr_simulation2附带的程序让中间的桔色球动起来，以便进行对比观察。打开第3个子窗口。输入以下指令：

cpp 复制代码

source install/setup.bash
ros2 run wpr_simulation2 ball_random_move

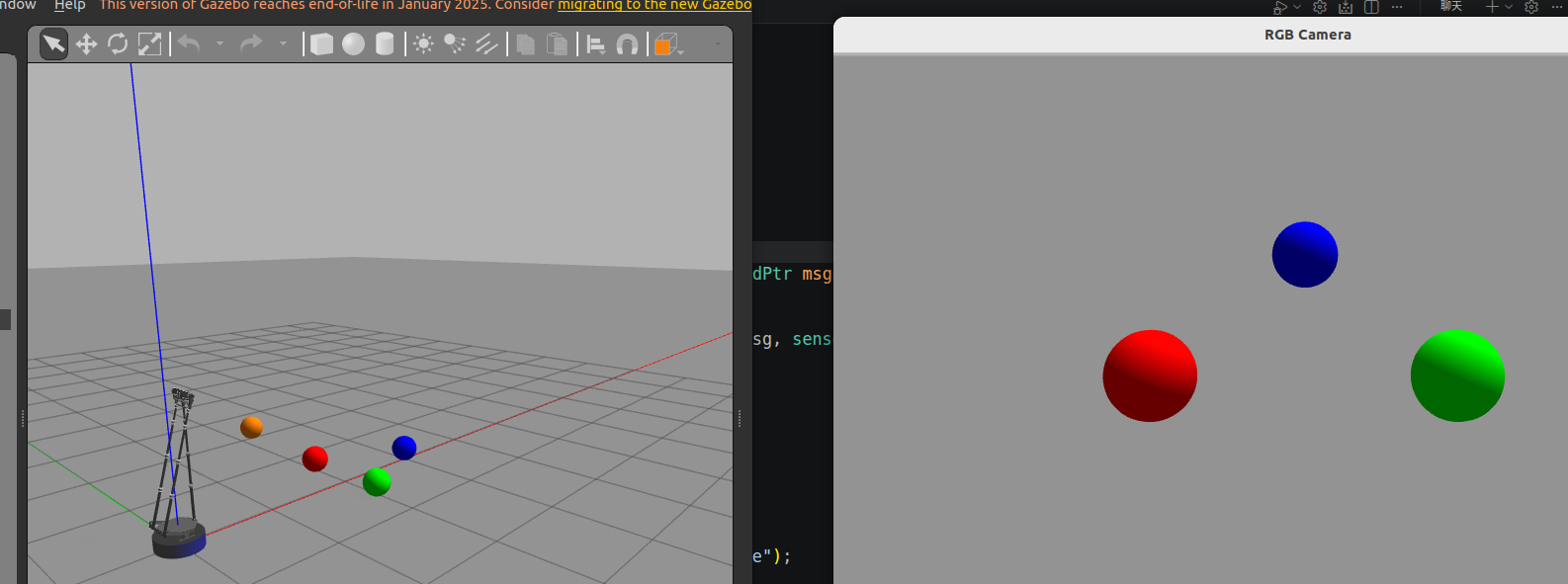

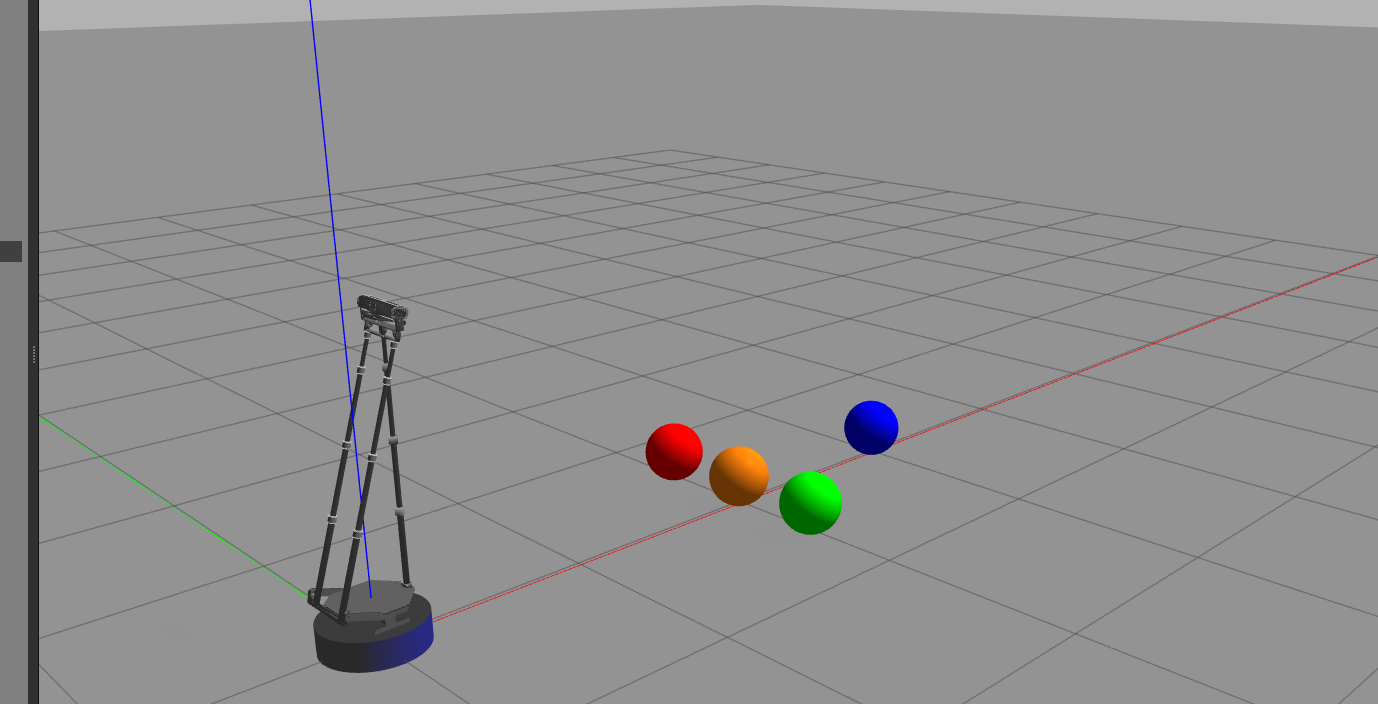

执行之后，可以看到仿真窗口里的桔色球开始随机运动。此时再切换到"RGB"窗口，可以看到图像中的桔色球也跟着运动，说明这个采集到的图像是实时更新的，如下图所示：

总结

本章我们完成了 ROS2 视觉开发的第一步，实现了仿真环境下相机图像的订阅、格式转换与实时显示，掌握了cv_bridge的核心用法，为后续颜色识别、目标跟随等高级视觉功能打下了数据基础。
