高阻态陷阱：1MΩ内阻+10pF寄生电容=信号"低通谋杀"
不少工程师配置GPIO为浮空输入后，发现明明外部信号波形完美，到了单片机引脚却"变圆变钝"，边沿丢失。书稿3.10节只讲了高阻态（约1MΩ）不影响直流电平，却未点破：高阻态与引脚上的寄生电容（约5~10pF）构成了一个RC低通滤波器，转折频率 f_c = 1/(2πRC) ≈ 16kHz------这意味着任何高于16kHz的信号边沿都会被严重衰减，高速通信（如SPI几MHz）直接"截肢"。

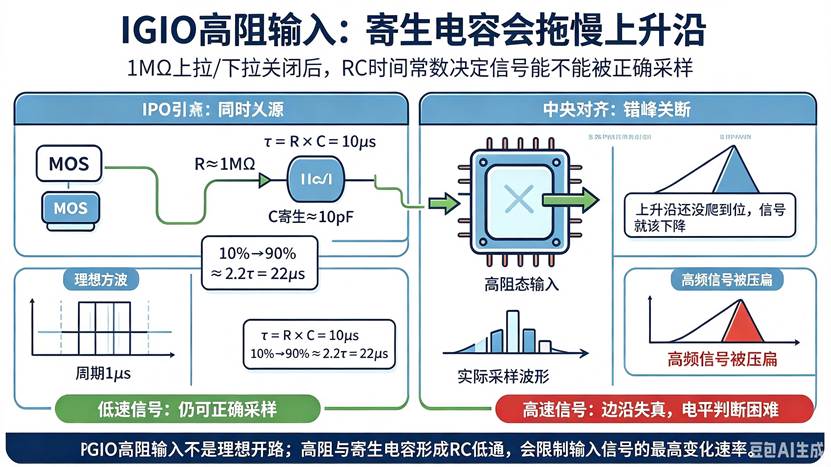

1. 寄生电容的"无形截肢"
书稿3.2节曾用大量篇幅讲解寄生电容对GPIO输出速度的拖累，但输入端的寄生电容同样致命。当GPIO配置为高阻态输入时，内部上拉/下拉MOS管全部关闭，引脚对地的等效电阻就是1MΩ（甚至更高）。外部信号源需要通过这个1MΩ电阻对10pF寄生电容充电，时间常数τ = R × C = 1MΩ × 10pF = 10μs。这意味着一个上升沿从10%到90%需要约2.2τ = 22μs------对于1MHz的方波（周期1μs），上升沿还没爬到位，信号就该下降了，实际采集到的变成了三角波。

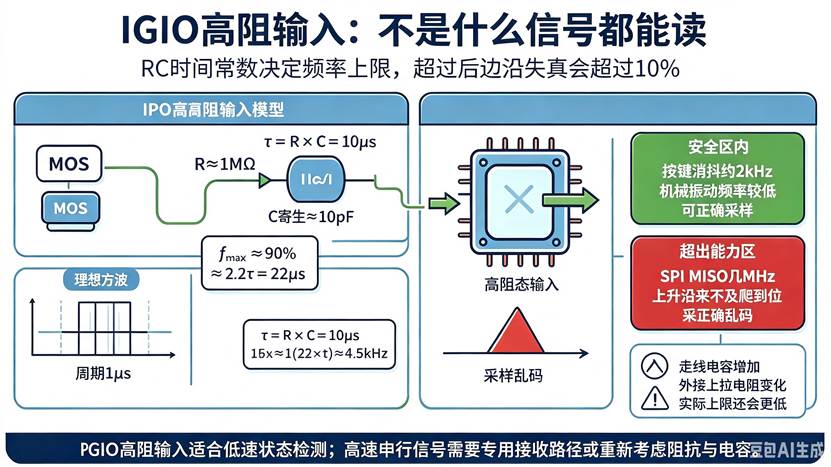

2. 实测"死亡频率"
我的补充计算：若外部信号频率为f，要求上升沿时间小于信号周期的1/10（保证采样窗口），则 f_max = 1/(10 × 2.2τ) ≈ 1/(22×10μs) ≈ 4.5kHz。超过4.5kHz的方波信号，直接接入高阻态浮空输入，边沿失真将超过10%------这还没算走线电容和外接上拉电阻的额外贡献。书稿3.11节提到的按键消抖（机械振动约2kHz）恰好落在这个安全区内，但若用GPIO去读取SPI的MISO信号（几MHz），结果只能是乱码。
3. 破解之道
- 启用内部上拉/下拉电阻 ：书稿3.10节提到的内部上拉（约40kΩ）虽比1MΩ小得多，但与10pF电容构成的转折频率约为 f_c ≈ 1/(2π×40kΩ×10pF) ≈ 398kHz，仍不足以支撑MHz级信号。此时需要在外部并联一个小电阻（如4.7kΩ），将转折频率推到3.4MHz------足够覆盖大多数中速通信。
- 模拟输入模式 ：书稿3.1节提到的模拟输入模式，引脚直接连接ADC采样保持电路，其输入阻抗更低（约几百kΩ），但不适合数字信号采集，因为内部施密特触发器被旁路，信号阈值不稳定。
- 高速IO设计法则 ：对于频率 > 1MHz的信号，务必配置GPIO为复用功能推挽输出 （若该引脚需输出）或浮空输入+外部RC网络（若仅输入），且走线尽量短（每厘米走线约增加1pF寄生电容，书稿1.8节的总线技术可佐证）。
4. 一个真实案例
某工程师用ARM32读取红外接收头信号（载波38kHz），GPIO设为浮空输入，结果接收距离从10米骤降至2米。示波器显示引脚波形上升沿约15μs，而信号周期仅26μs------高阻态与寄生电容的低通效应将载波幅度直接砍半。改配内部上拉后，距离恢复至8米。这正是书稿3.10节"永远不要让引脚浮空"原则的最佳注脚。
结语：高阻态是双刃剑------直流测量时它是"君子"（不干扰原电路），高频信号前却成了"路障"（截断信号边沿）。读懂RC时间常数，才算真正看透了输入模式的本质。
