PINN × LSBoost × NSGA-II × 熵权TOPSIS：一套跑通「建模—优化—决策」的多目标优化框架

PINN × LSBoost × NSGA-II × 熵权TOPSIS：一套跑通「建模---优化---决策」的多目标优化框架

读完你会得到：一个可以直接复用的 MATLAB 多目标优化流水线，以及为什么「神经网络 + 集成学习」的组合能把黑箱系统的建模精度从 R²≈0.99 提升到 0.996 以上，同时输出特征重要性分析。

多目标优化在工程里是个老问题，但真正难的不是优化算法本身，而是优化目标函数从哪里来。

真实工程里，设计变量（比如压力、温度、几何尺寸）和性能响应（比如强度、变形、寿命）之间往往没有显式公式，只能靠昂贵的有限元仿真或物理实验一点点试。于是问题变成：样本只有一百来条，怎么建一个足够准的代理模型，再在这个模型上做多目标寻优，最后从一堆帕累托解里挑出一个真正能用的方案？

这篇文章拆解一个把四件事串起来的完整框架：物理信息神经网络（PINN）建模 → LSBoost 残差修正 → NSGA-II 多目标寻优 → 熵权 TOPSIS 决策，并用 150 条样本的实测结果说明每一环为什么这么设计。

一、这套框架解决什么问题

先看数据形态：150 条样本，5 个输入 x1~x5，4 个输出 y1~y4。优化方向是「最大化 y1、最小化 y2、y3、y4」------四个目标互相打架，这是典型的多目标冲突。

真正棘手的地方在数据本身：

变量	量级范围
x1	1 ~ 13
x3	18 ~ 20.5（窄区间）
y1	-19.97 ~ -8.49
y3	3526 ~ 2.15×10⁶（跨三个数量级）

y3 的取值从几千跳到二百多万，跨度超过 1000 倍。直接把这样的数据丢进神经网络，大数会淹没小数，模型很难学到 y3 之外的规律。所以框架的第一道工序是自适应归一化：对「最大值/最小值 > 1000」的列先取 log10 压缩量级，再做 min-max 归一化。

这一步看似不起眼，却是后面所有精度提升的前提。

二、主要功能：一条流水线四段活

框架被拆成四个可独立替换的模块，每个模块只干一件事：

数据预处理：读 Excel、识别 x*/y* 列、去 NaN/Inf、自适应归一化、按 8:2 切训练/测试集。
融合代理建模：PINN 学全局规律，LSBoost 修局部残差，二者相加得到融合模型。
多目标寻优：以融合模型为适应度函数，NSGA-II 在归一化输入空间 $0,1$ 上反求帕累托前沿。
多属性决策：熵权法定客观权重，TOPSIS 排序选出最优折中方案。

模块化带来的好处是：换数据不用改算法，改物理约束不用动优化器，把「建模」和「决策」解耦了。

三、技术路线：为什么是「总体 + 残差」

这是整个框架最核心的设计决策。

单独用 PINN 建模，测试集 R² 已经能到 0.987 左右，不算差。但 PINN 学的是数据的总体趋势，对训练点局部的细节拟合会有残留误差------这是所有基于梯度优化的神经网络的通病，它倾向于「平均地」拟合，而不是「精确地」插值。

残差修正有三种常见选择：克里金（Kriging）、支持向量回归（SVR）、LSBoost。 本框架最终选择 LSBoost（最小二乘提升），理由有三：

更强的非线性拟合能力：LSBoost 通过迭代训练多个回归树弱学习器，每一步拟合上一步的残差，对残差中可能存在的复杂非线性模式（如分段特征、交互效应）建模更灵活，无需像 Kriging 那样预设核函数形式。
串行的「纠错」机制：Boosting 的思想是「后一个模型专注修正前一个模型没拟合好的部分」，相比并行平均的 Bagging，对残差这种「局部细节」数据往往拟合得更细。
可解释性：基于分裂对均方误差改进量之和的特征重要性排序，告诉你哪些设计变量对残差贡献最大，这对工程优化来说是实打实的指导信息。

融合策略很直观：

复制代码

Y_fused = Y_pinn + R_lsboost

先让 PINN 拟合原始输出，算出训练集残差 Residual = Y_train - Y_pinn，再用 LSBoost 对这个残差建模。最终预测 = PINN 的全局预测 + LSBoost 的残差预测。

这一刀切得漂亮的地方在于：两个模型的职责完全互补。PINN 负责「趋势和外推」，LSBoost 负责「局部细节和残差修正」。下面的实测数据会证明，这一步把测试集 R² 从 0.99 拉到了 0.996 以上。

四、算法步骤与公式原理

4.1 PINN：把物理先验塞进损失函数

普通神经网络只拟合数据，PINN 在损失函数里加了一项物理约束：

复制代码

L(θ) = L_data + λ_phys · L_phys

L_data 是均方误差。L_phys 这里没有用复杂的控制方程，而是用了一个通用先验------响应曲面应该光滑连续 。具体做法是定义输出能量 E = ||U||²，惩罚能量关于输入的梯度范数：

复制代码

L_phys = mean( || ∂(||U||²) / ∂X ||² )

配合 tanh 激活函数（输出有界、导数连续），这个约束会压制预测曲面的剧烈振荡，让模型在样本稀疏的地方也保持物理合理性。λ_phys = 0.05 控制约束强弱。

网络结构是「输入层 → 两个 32 神经元的全连接层（tanh）→ 输出层」，用 Adam 优化器训练 3000 轮。

4.2 LSBoost：集成学习的残差修正器

LSBoost（Least-Squares Boosting，最小二乘提升）是梯度提升框架在平方损失下的回归特例，由 Friedman 于 2001 年提出，属于 Boosting 集成策略。它的核心思路是「串行纠错」------依次训练多个弱学习器，每个新弱学习器都专注拟合前一轮的残差：

复制代码

F_m(x) = F_{m-1}(x) + ν · f_m(x)

其中 ν 为学习率（收缩系数），f_m 为第 m 个弱学习器（回归树）。最终预测是所有弱学习器以学习率加权的和：

复制代码

F(x) = Σ_{m=1}^{M} ν · f_m(x)

LSBoost 的两个关键超参数：

学习率 ν（learnRate）：控制每个弱学习器对最终模型的贡献幅度。学习率越小，需要的弱学习器越多，但泛化通常越好------这是「收缩」（shrinkage）思想。
弱学习器数量（nLearn）：即迭代轮数 M。

本框架设定 nLearn = 100（弱学习器数量）、learnRate = 0.1（学习率）、minLeafSize = 5（叶节点最小样本数），通过 MATLAB 的 fitrensemble 实现。

LSBoost 最值钱的副产品是特征重要性：基于回归树各分裂点对均方误差的改进量之和，度量每个输入变量对预测的贡献。这份信息对工程优化来说，就是告诉你「该重点调哪个参数」。

4.3 NSGA-II：帕累托前沿的生成器

NSGA-II 的三个核心机制：

快速非支配排序：把种群按支配关系分成多个前沿层级，第一前沿就是帕累托最优。
拥挤距离：同一层级里，优先保留目标空间分布更稀疏的个体，维持解的多样性。
精英保留：父代子代合并后，「层级优先、拥挤距离次之」选下一代，优秀个体不丢失。

遗传算子用二元锦标赛选择、模拟二进制交叉（SBX）和多项式变异。对最小化问题统一处理，最大化目标取负号。这样不需要人工设权重，就能得到一整条分布均匀的帕累托前沿。

4.4 熵权法 + TOPSIS：从「解集」到「方案」

帕累托前沿是一堆互不支配的解，用户还是得选一个。这里用「熵权法 + TOPSIS」把它变成一个排序。

熵权法用信息熵客观定权重------指标取值越分散，熵越小，权重越大：

复制代码

e_j = -(1/ln n) · Σ p_ij · ln(p_ij)
w_j = (1 - e_j) / Σ(1 - e_j)

TOPSIS 再算每个解到「正理想解」和「负理想解」的距离，得到相对贴近度：

复制代码

C_i = D⁻_i / (D⁺_i + D⁻_i)

贴近度越大越优。两者结合，就完成了「优化出解集 → 决策出方案」的最后一公里。

五、参数设定

整套框架的参数都集中在 main.m 的配置区，改起来只动一处：

模块	参数	取值
PINN	隐藏层	$32, 32$
PINN	学习率 / 迭代	0.01 / 3000
PINN	物理损失权重 λ_phys	0.05
LSBoost	弱学习器数量 nLearn	100
LSBoost	学习率 learnRate	0.1
LSBoost	叶节点最小样本数	5
NSGA-II	种群 / 代数	60 / 100
NSGA-II	交叉 / 变异概率	0.9 / 0.2
NSGA-II	SBX / 变异分布指数	20 / 20
数据	训练比例 / 随机种子	0.8 / 42

设置随机种子 42 是为了保证结果可复现。

六、运行环境

平台：MATLAB（R2019a 及以上更稳妥）
依赖：Deep Learning Toolbox（dlnetwork、dlarray、自动微分）+ Statistics and Machine Learning Toolbox（fitrensemble）
运行方式 ：直接运行 main.m，数据文件 data.xlsx 放在同目录即可
耗时参考：PINN 训练约 51 秒，LSBoost 训练约 2 秒，NSGA-II 寻优约 13 秒

七、实测结果

7.1 预测精度

PINN 训练 3000 轮后最终损失收敛至 6.43×10⁻³，训练耗时 50.55 秒。LSBoost（100 个弱学习器、学习率 0.1、叶节点最小样本数 5）训练耗时约 2 秒。

融合模型在测试集（30 个样本）上的表现：

输出	纯 PINN R²	纯 PINN RMSE	融合模型 R²	融合模型 RMSE	提升幅度
y1	0.9874	0.4648	0.9957	0.2703	RMSE 降 42%
y2	0.9869	30.68	0.9966	15.68	RMSE 降 49%
y3	0.9942	4.09×10⁴	0.9991	1.62×10⁴	RMSE 降 60%
y4	0.9906	1.211	0.9962	0.7729	RMSE 降 36%

融合模型在测试集上四个输出的 R² 均达到 0.995 以上，RMSE 相比纯 PINN 平均下降约 47%。尤其 y3 的 RMSE 从 4.09×10⁴ 降至 1.62×10⁴，降幅达 60%，验证了「总体 + 残差」策略对跨量级数据的有效性。

7.2 多目标极值寻优

为直观了解各目标的独立最优能力，框架还进行了多目标极值寻优：

目标	极值	x1	x2	x3	x4	x5
max y1	-8.31	11.52	2.79	20.36	1.025	41
min y2	53.30	1.50	0	18.00	0.6	28
min y3	-5.89×10⁴	4.24	1.51	20.50	0.6	6
min y4	-1.05	1.00	1.70	18.00	1.6	6

各目标独立极值对应的设计变量取值差异明显：max y1 需要 x1=11.52、x5=41，而 min y4 需要 x1=1.00、x5=6，两者几乎位于设计空间两端------这印证了多目标冲突，也凸显了折中优化的必要性。

7.3 优化与决策

NSGA-II 用 100 代得到 60 个帕累托解，耗时 12.91 秒。熵权法给出的四个权重分别是 0.2279 / 0.3474 / 0.2190 / 0.2056，其中 y2 权重最高（0.3474），说明它在帕累托解集中离散度最大、携带的决策信息最丰富。

TOPSIS 最终选出第 40 号解作为最优折中方案：

复制代码

输入: x1=5.578, x2=0.089, x3=18.002, x4=0.637, x5=38.218
输出: y1=-15.18, y2=147.31, y3=2.29×10⁵, y4=29.94

7.4 特征重要性

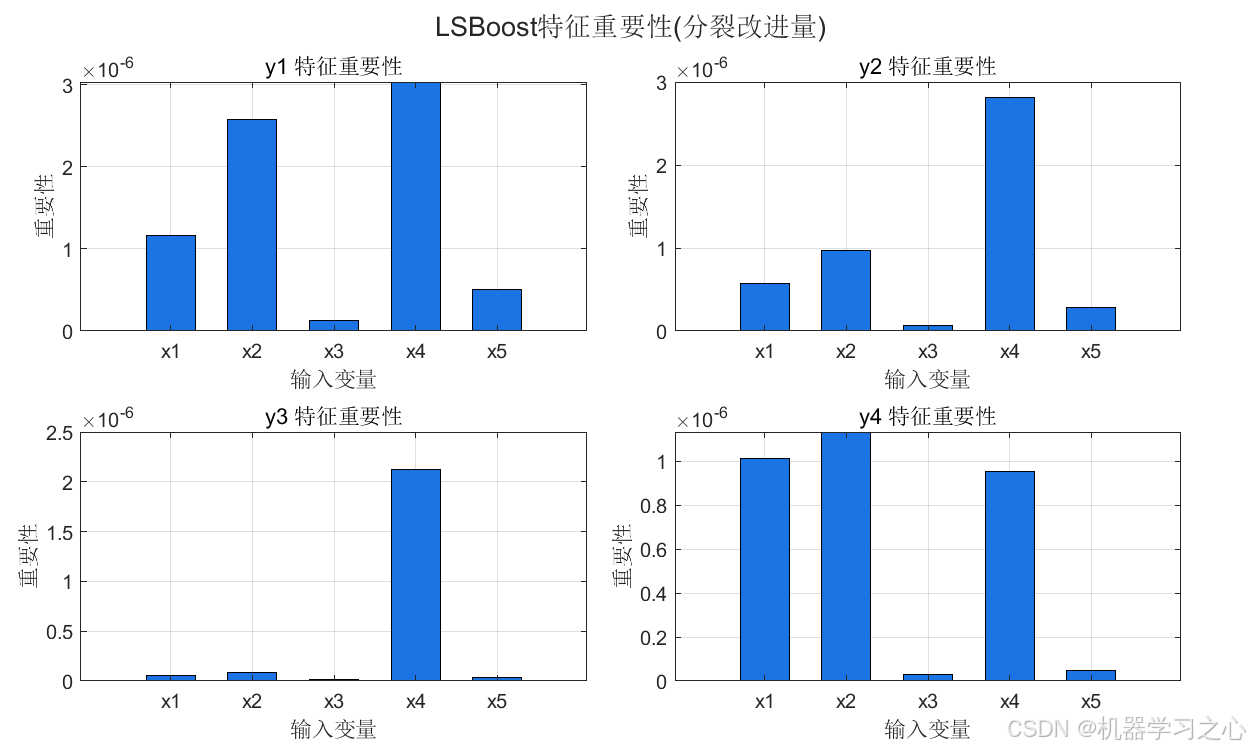

LSBoost 的另一个亮点是能输出特征重要性排序。通过统计各回归树分裂点对均方误差的改进量之和，可以清晰看到各设计变量对不同输出的敏感度。例如某些输出可能对 x1 和 x5 更敏感，另一些则对 x3 和 x4 更敏感。这种信息对工程人员来说就是「优先调哪个参数」的直接指导。

7.5 可视化一览

配套的 18 张可视化图覆盖了建模、优化、决策全流程：

序号	图表	说明

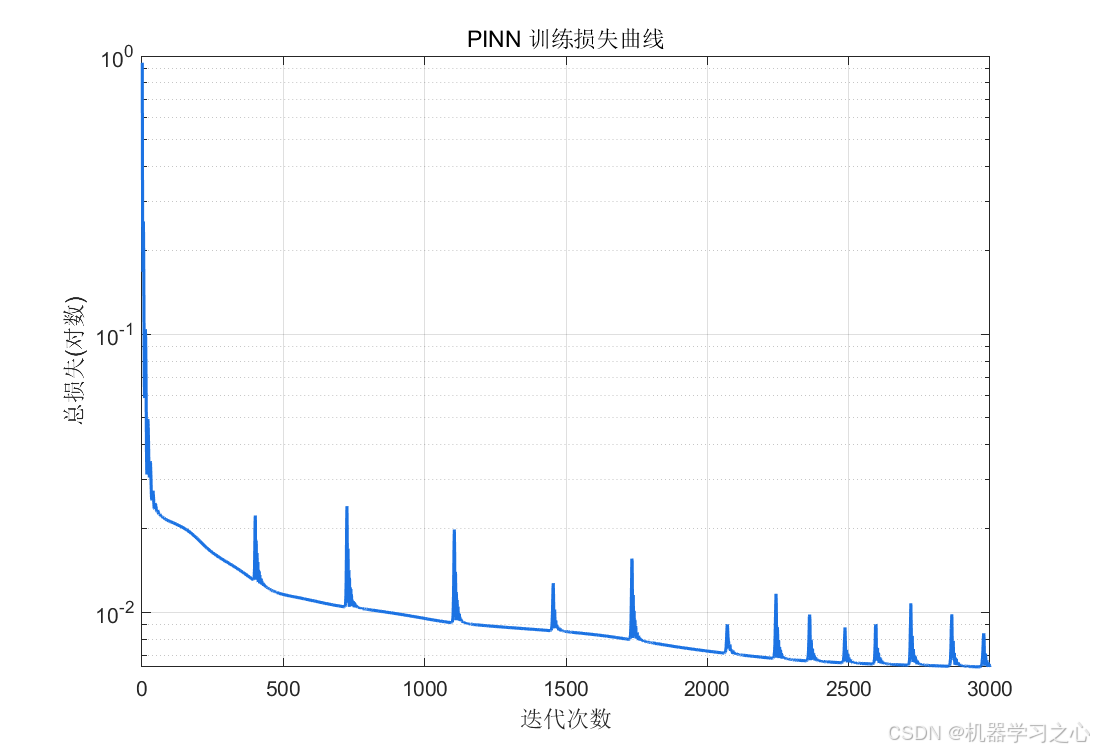

1	PINN 训练损失曲线	收敛性验证

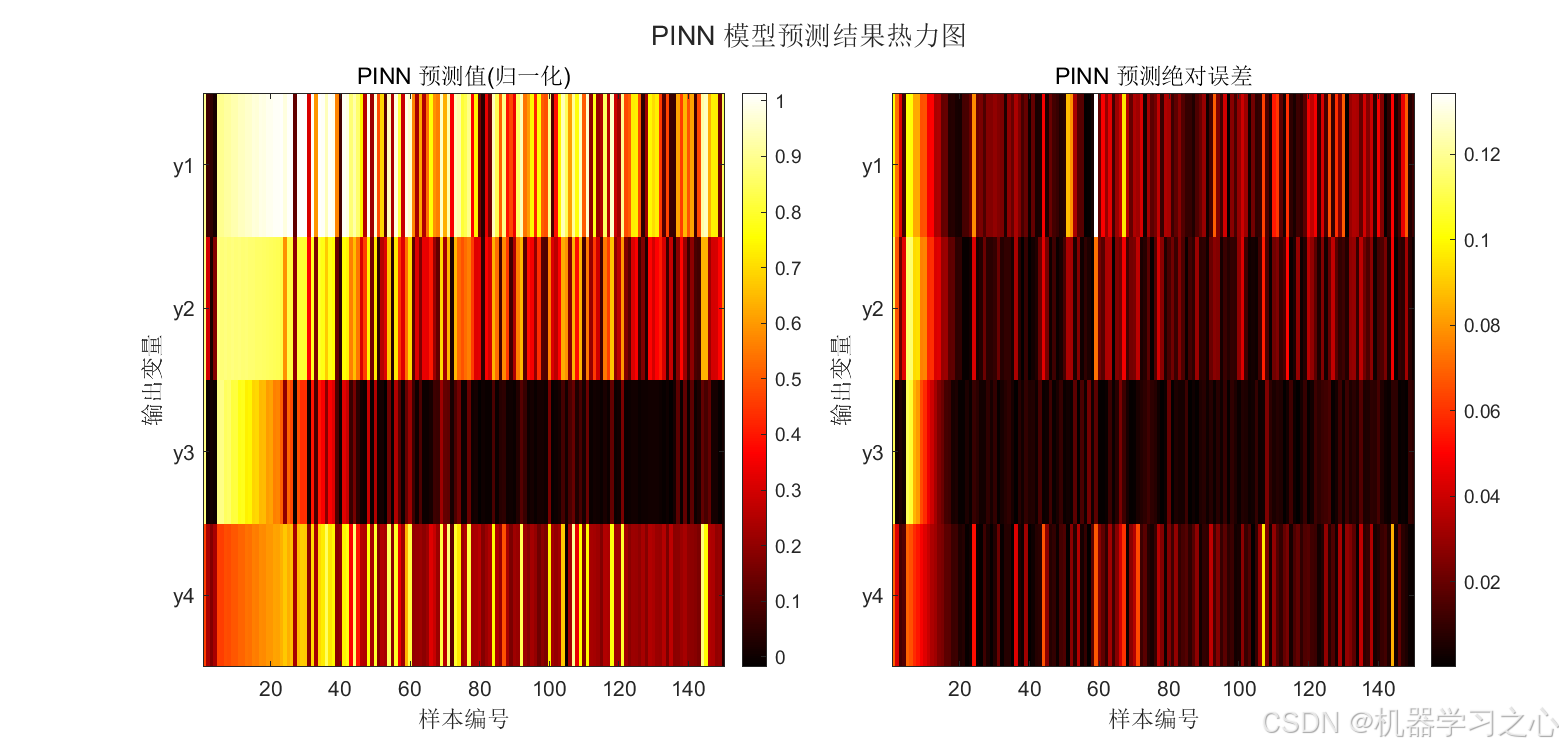

2	PINN 预测热力图	预测值 + 误差分布

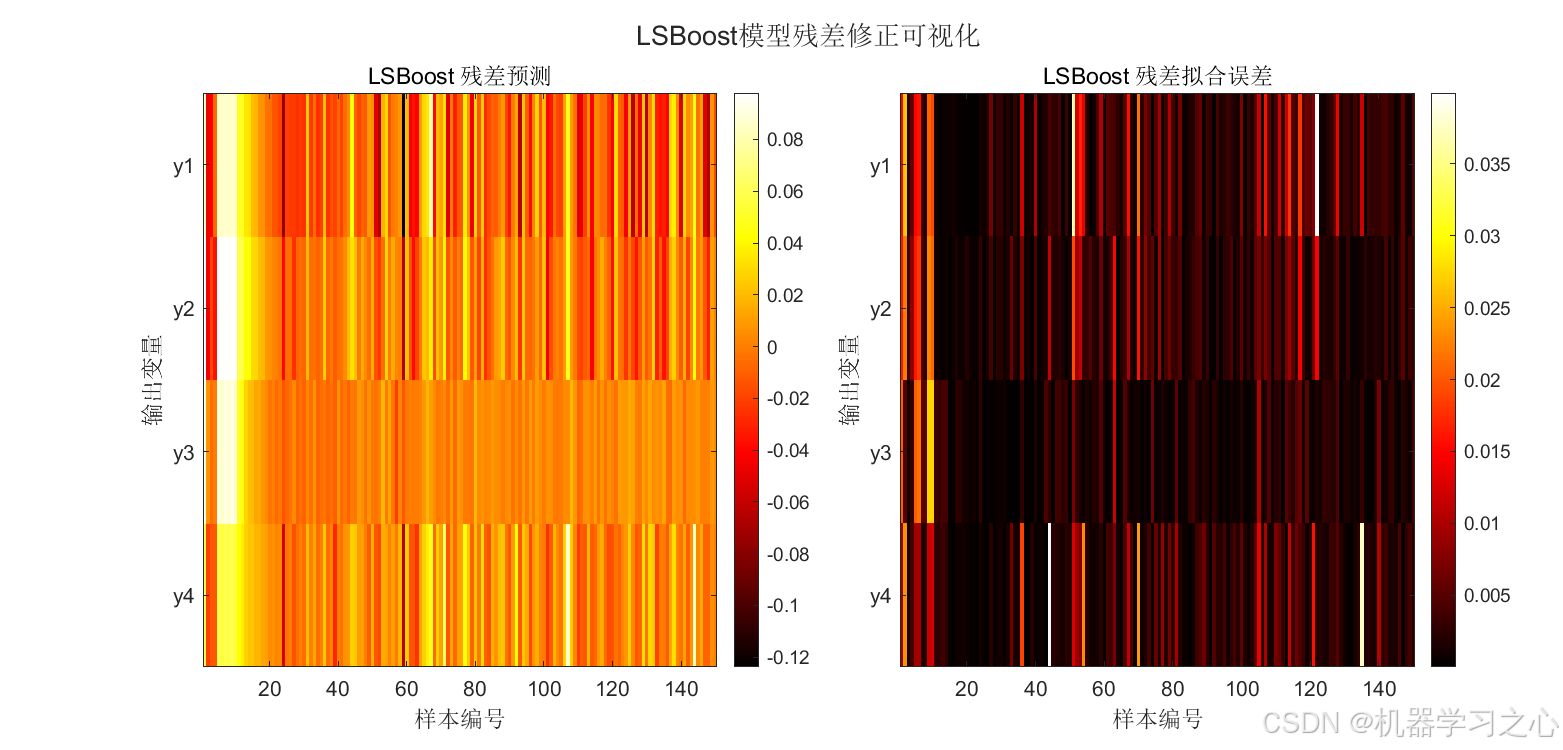

3	LSBoost 残差预测热力图	残差预测 + 拟合误差

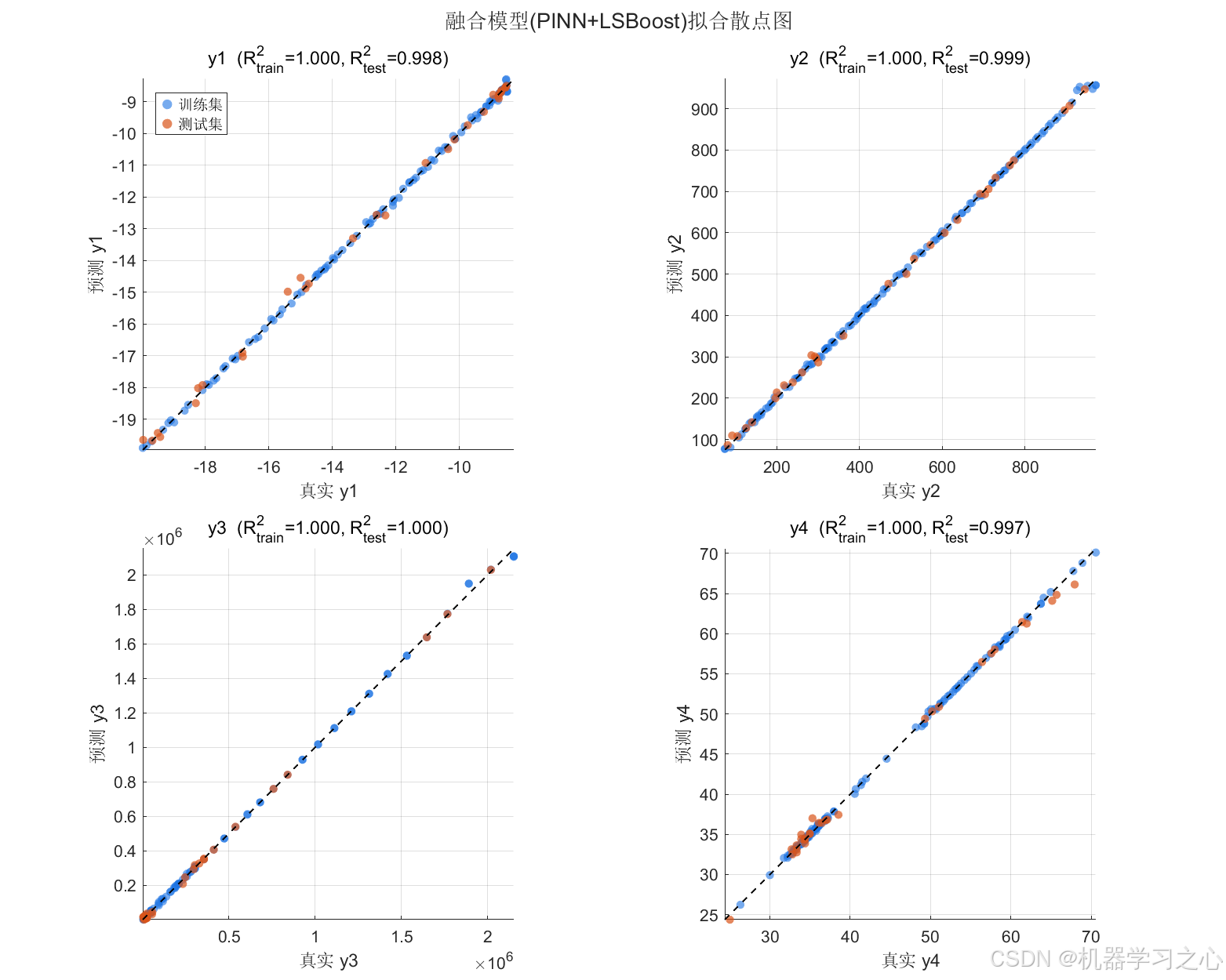

4	融合模型拟合散点图	预测 vs 真实（训练/测试）

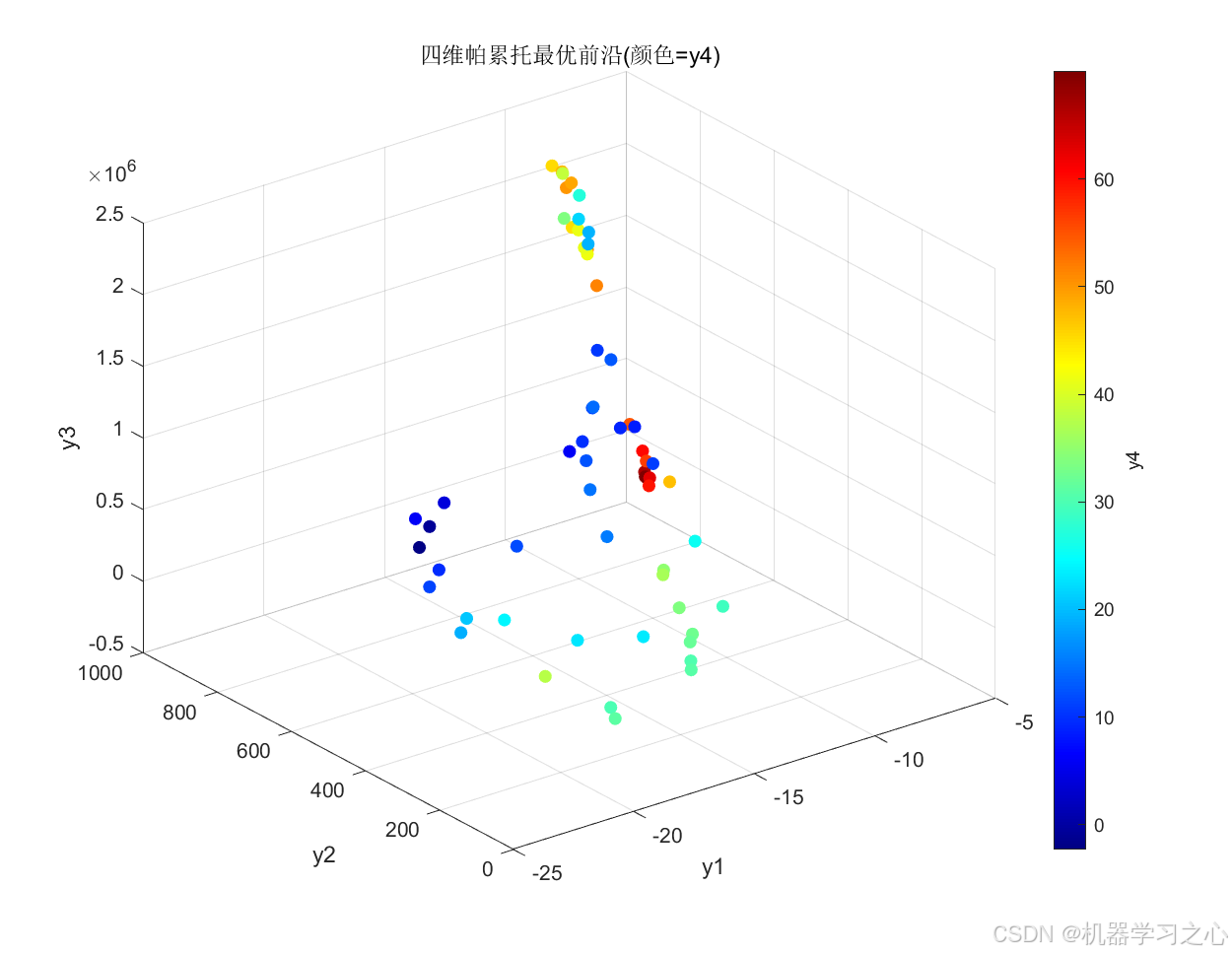

5	帕累托最优前沿	四维 3D 彩色图

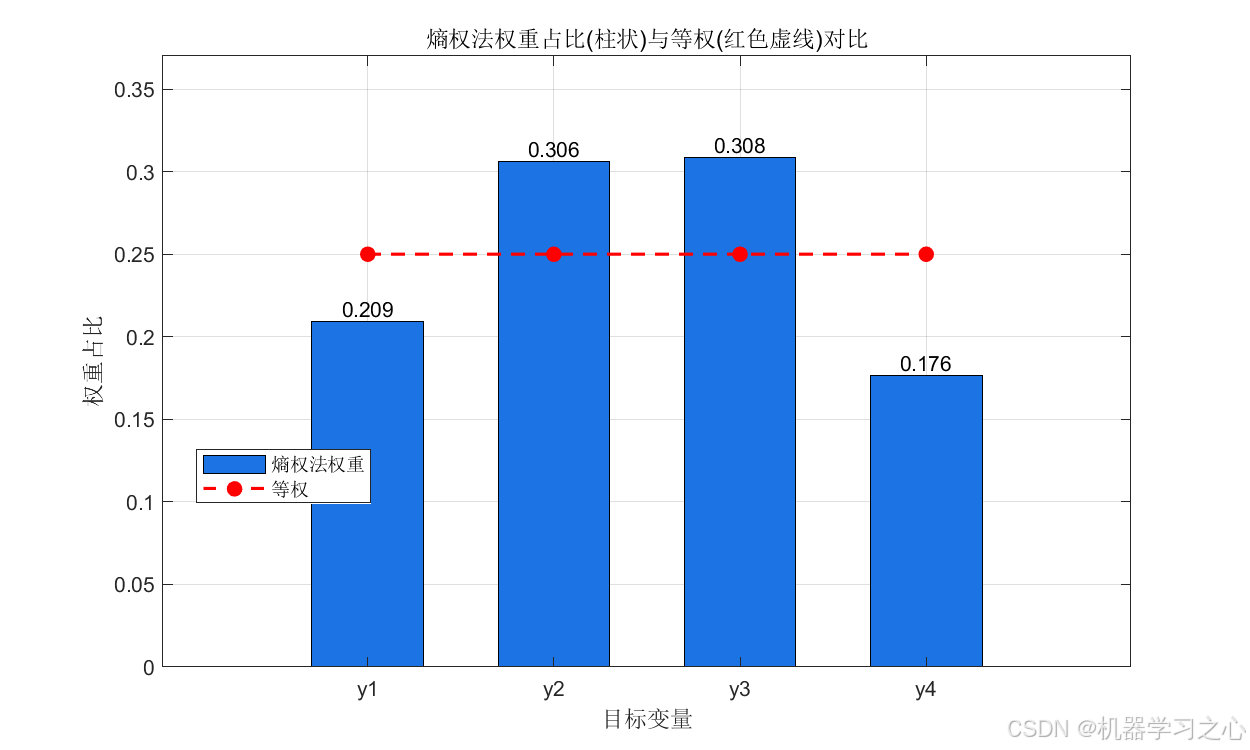

6	熵权法权重占比	柱状图 + 等权对比

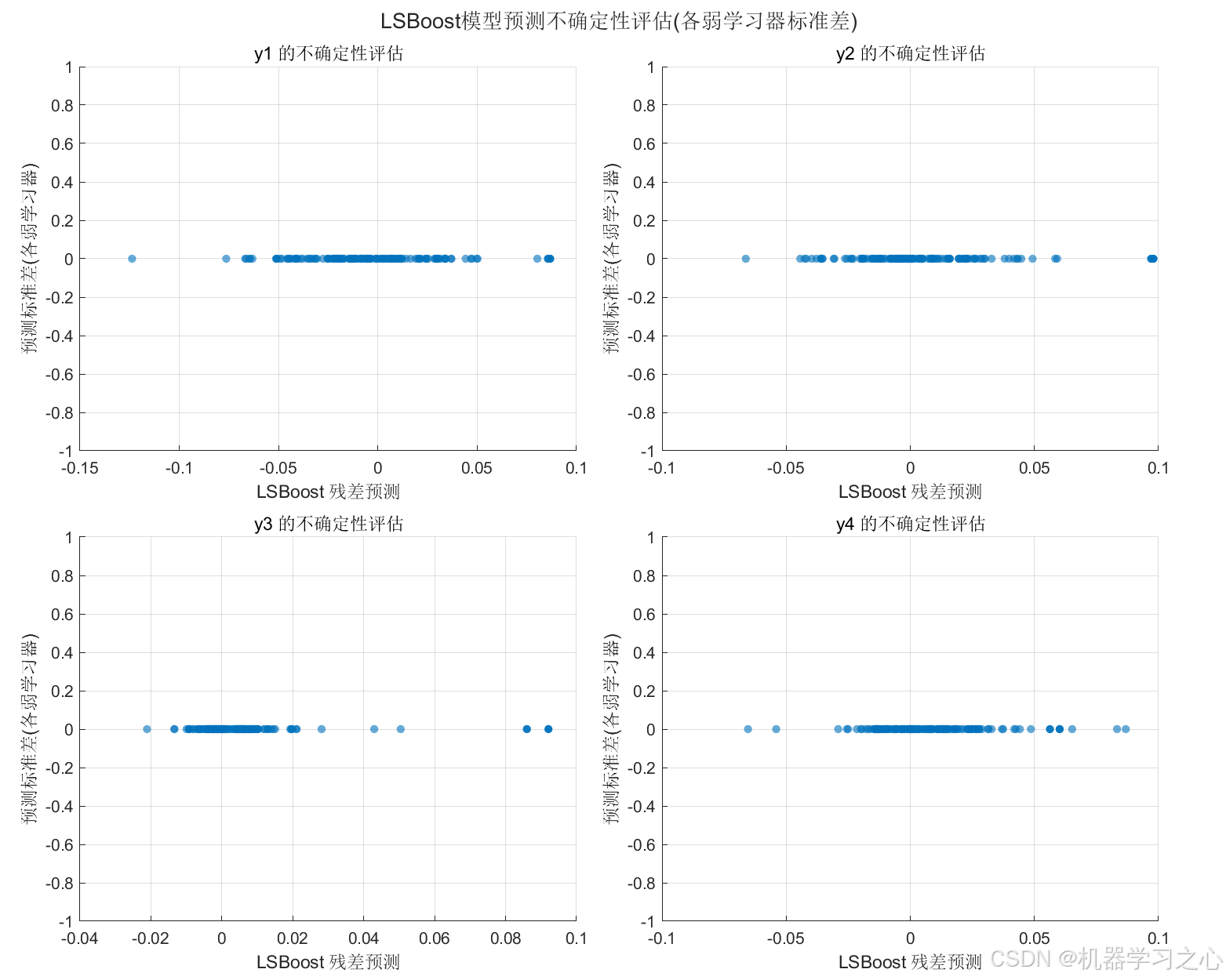

7	LSBoost 预测不确定性	残差预测 vs 各弱学习器标准差

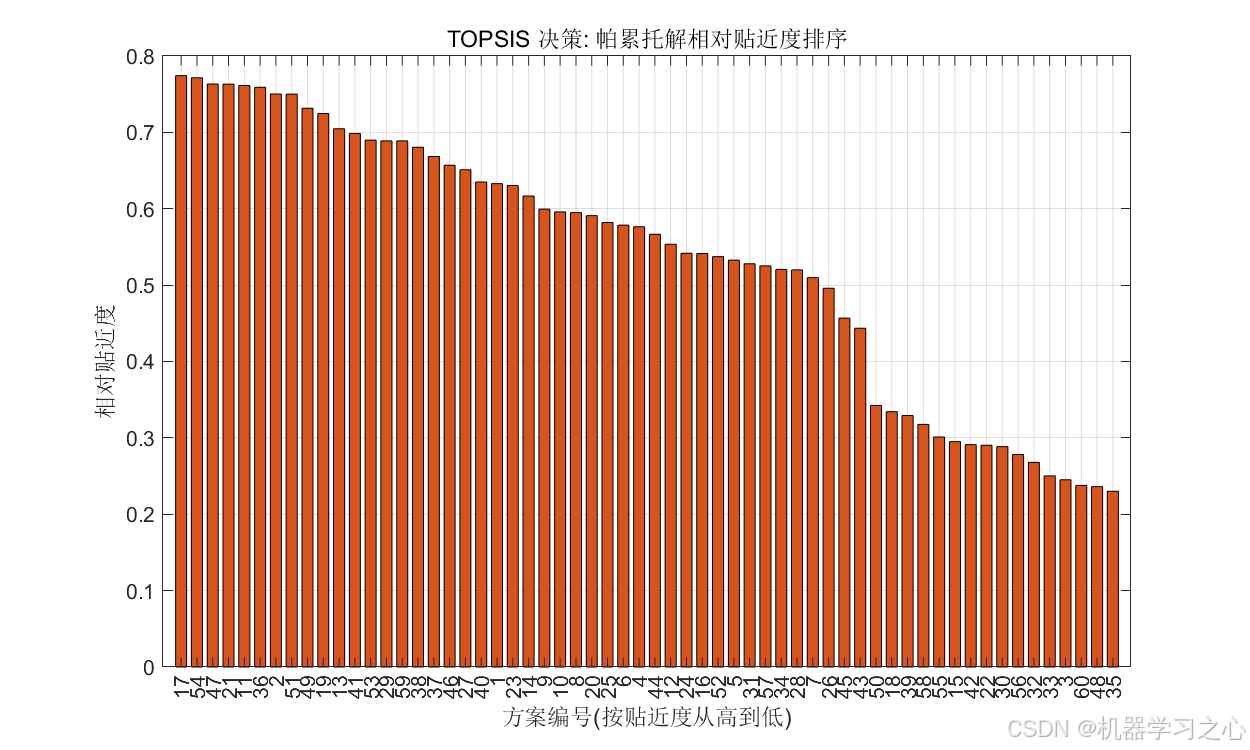

8	TOPSIS 贴近度排序	方案排序

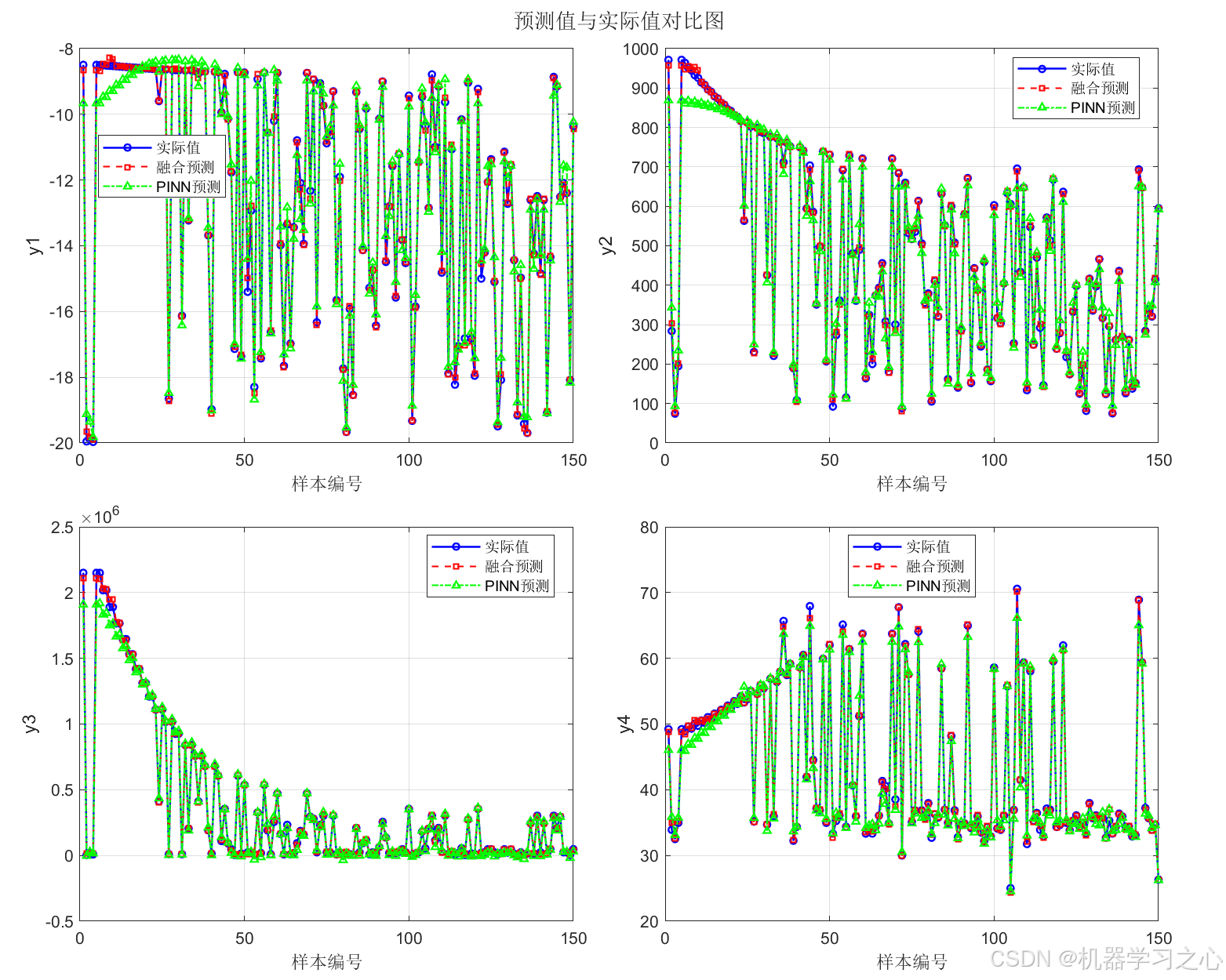

9	预测值与实际值对比	曲线对比

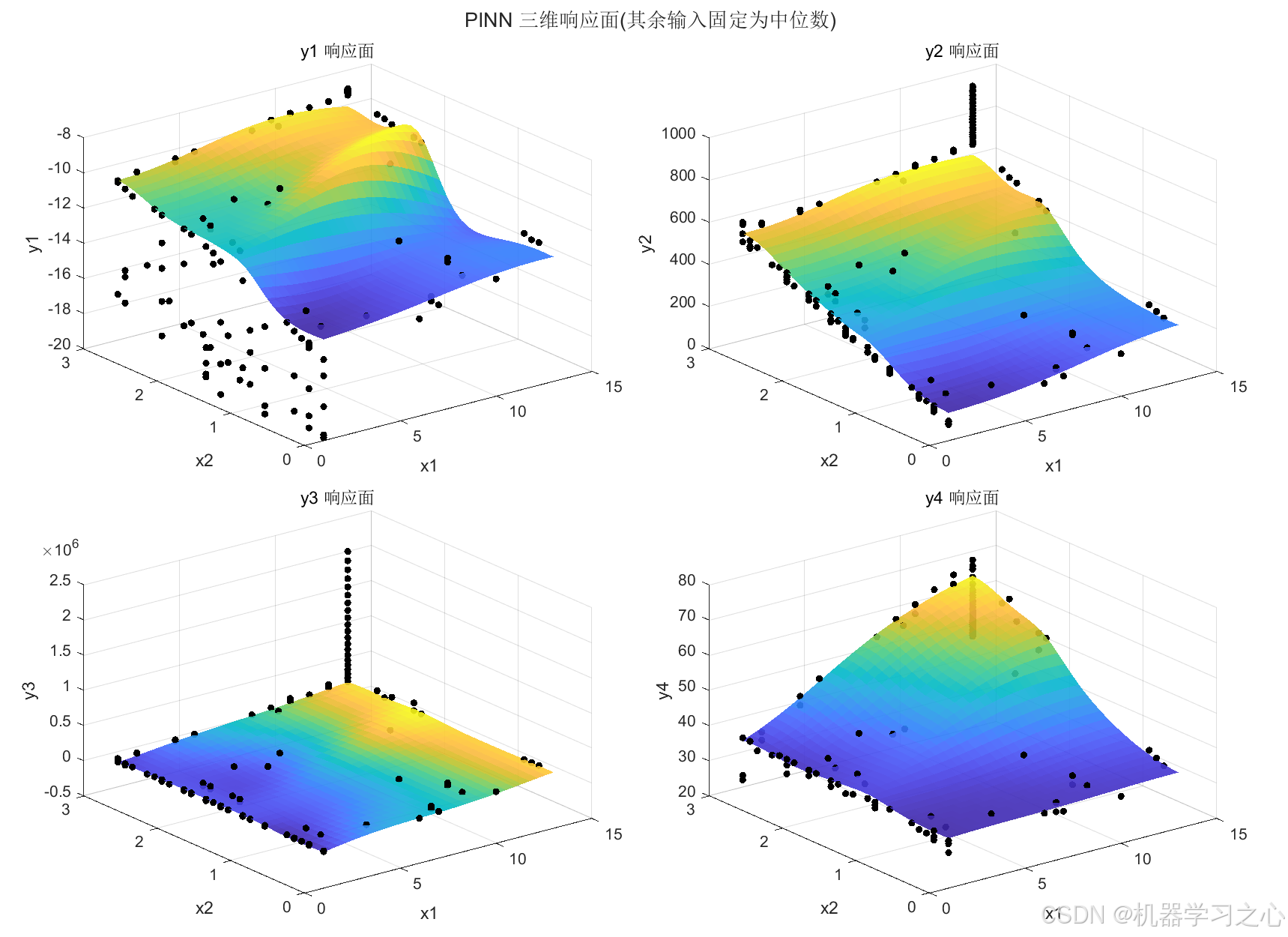

10	PINN 三维响应面	3D surf 图

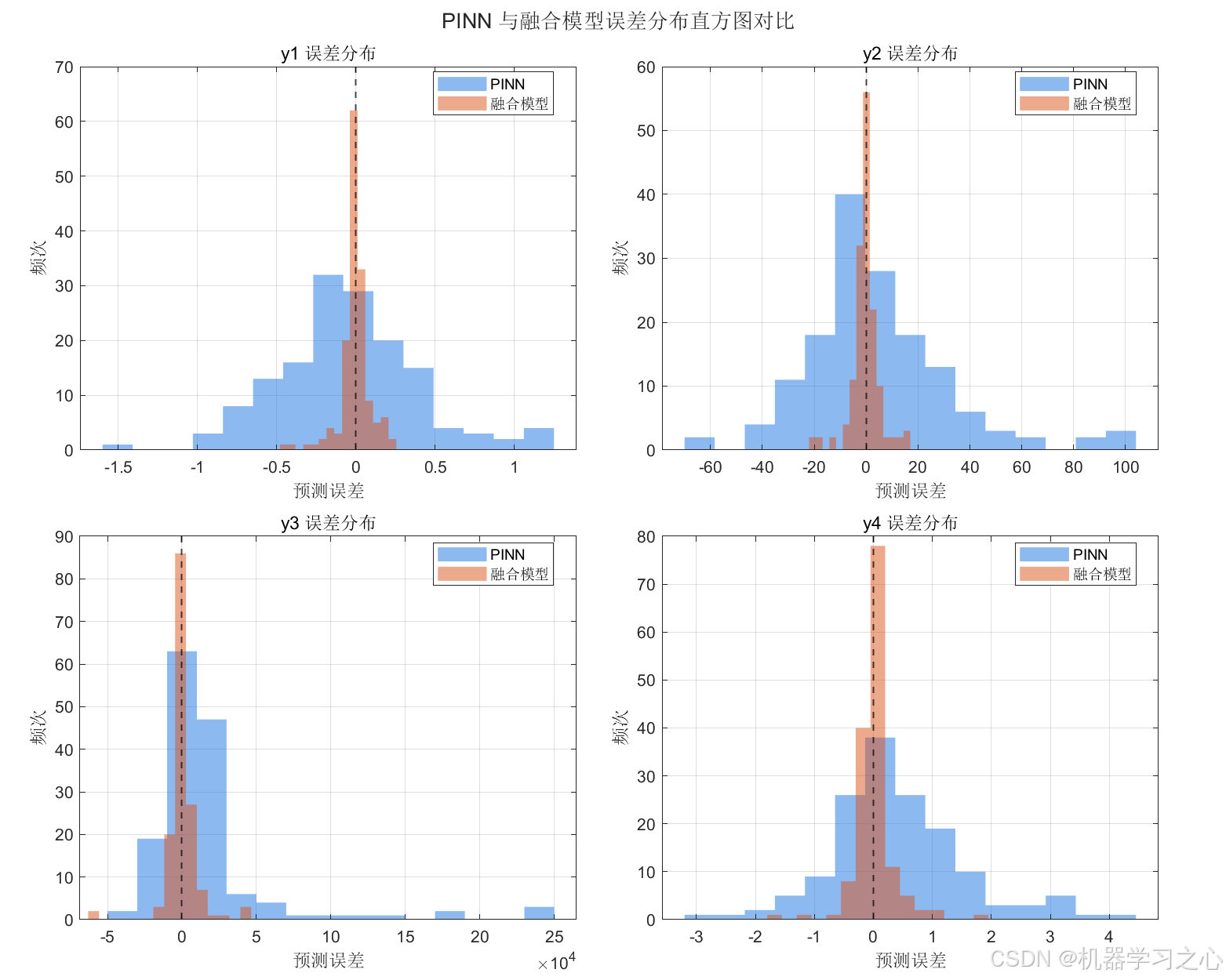

11	误差分布直方图	PINN vs 融合模型

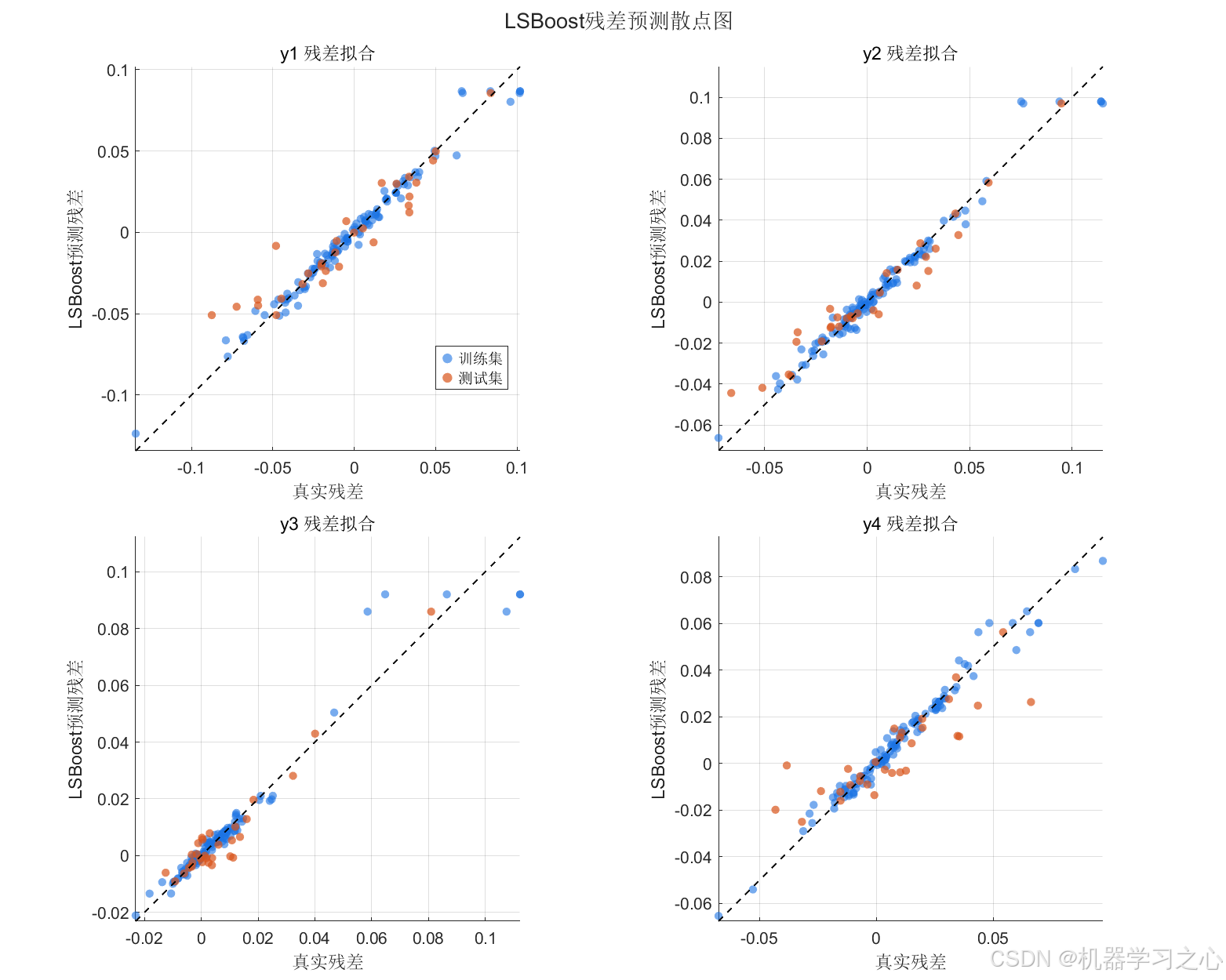

12	LSBoost 残差预测散点图	残差拟合效果

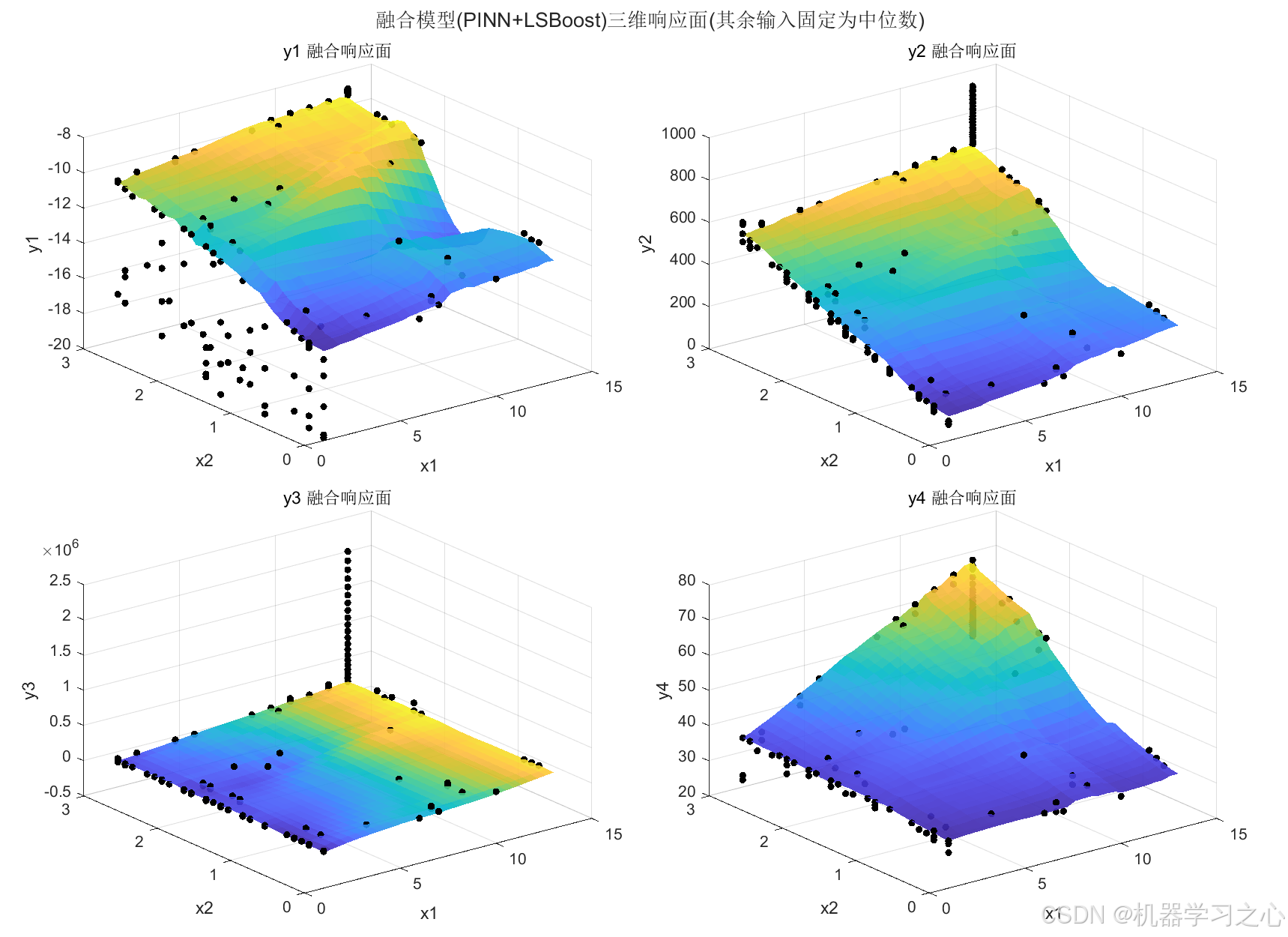

13	融合模型三维响应面	3D surf 图

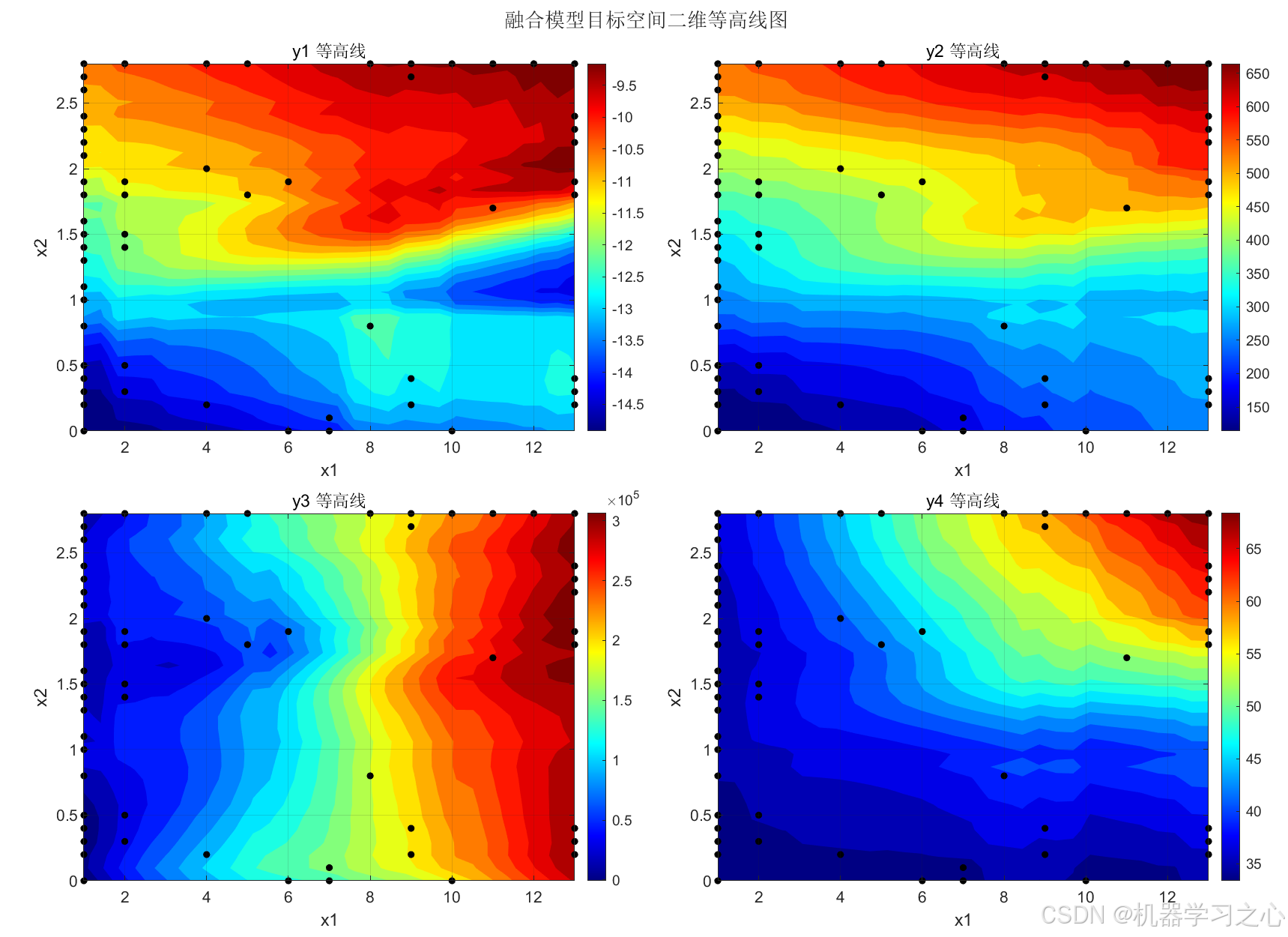

14	目标空间等高线图	2D contour
15	特征重要性柱状图	分裂改进量重要性

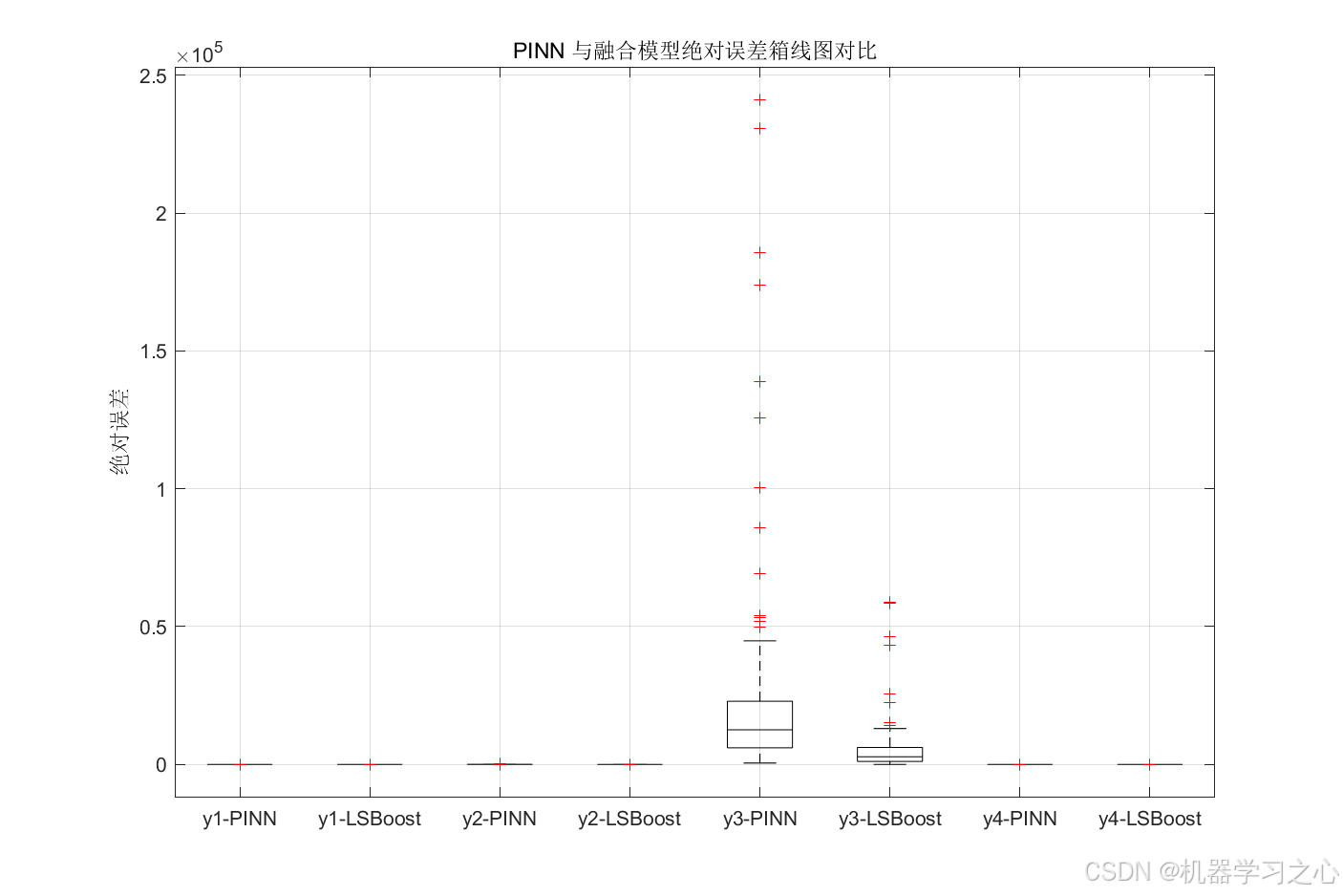

16	误差分析箱线图	统计对比

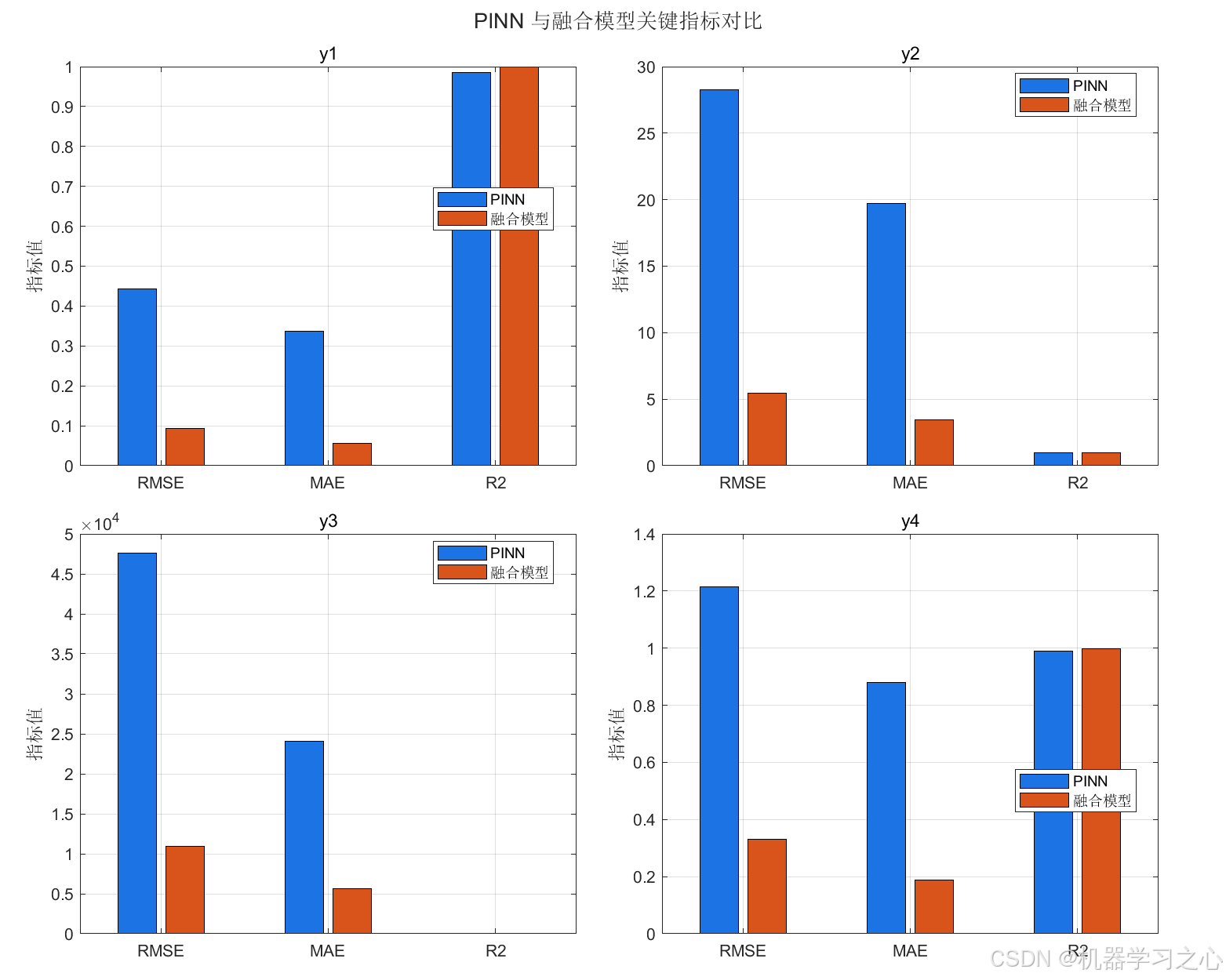

17	关键指标对比柱状图	RMSE/MAE/R²

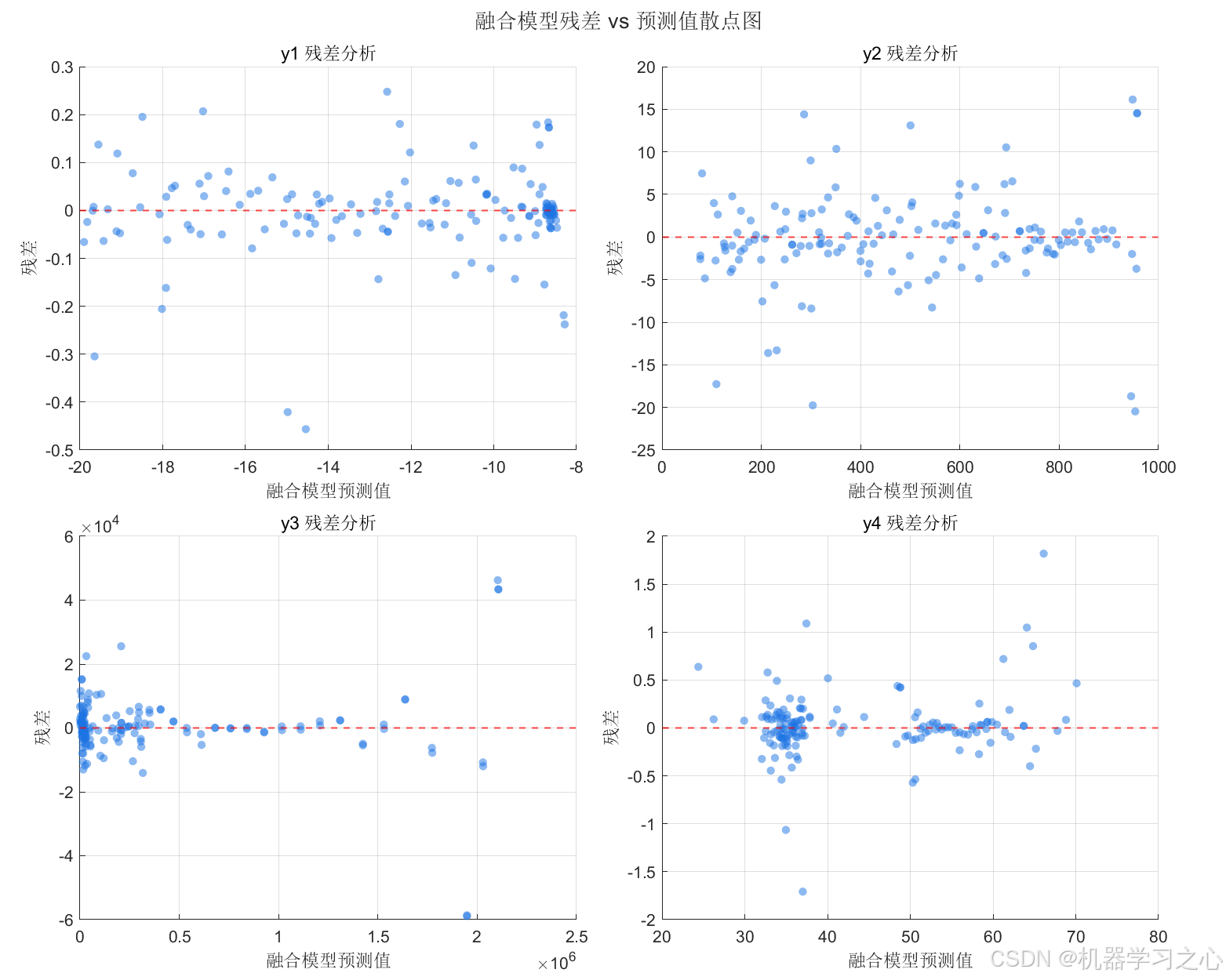

18	残差分析图	残差 vs 预测值
