一、芯片概述
**
BL6523GX 是上海贝岭的一颗宽量程单相多功能电能计量芯片，SOP16 封装，单 5V 供电，适用于简单单相多功能电能表或单相电力线载波电能表。
片内集成 3 路高精度 Sigma-Delta ADC、参考电压源、电源管理电路，以及处理有功功率、视在功率、电流电压有效值的数字信号处理电路。芯片与 MCU 之间通过 UART 交互计量参数与校表参数，速率固定 4800bps。
主要特性：
输入动态工作范围 6000:1 内，有功电能非线性测量误差 < 0.1%；
有效值测量动态范围 3000:1 内，误差 < 0.1%；
双电流采样端（火线 A 通道、零线 B 通道），支持电流不平衡检测与双通道自动切换；
双重防潜动设计，48 小时潜动实验输出脉冲不大于 1 个；
电压失压、断相检测；片上电源电压监测；
内置 1.16V 基准，带基准掉电检测；外接 3.579545MHz 晶振；
支持全数字域偏置补偿、增益调整、相位校正（最大 ±1.2827°）；
CF 快速校验脉冲输出，可直接接标准表校表；符合新国家电网标准。

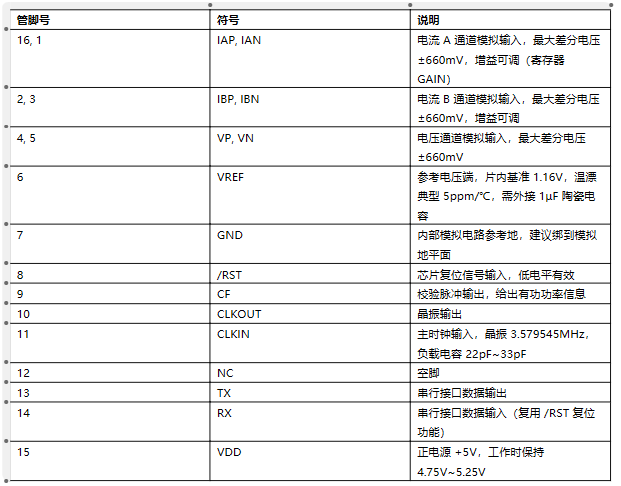

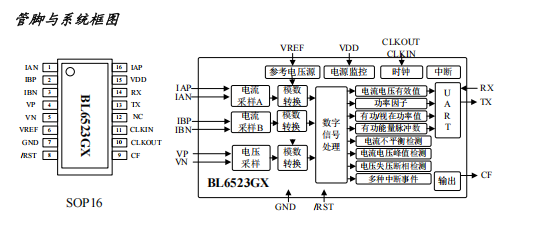

二、引脚定义（SOP16）

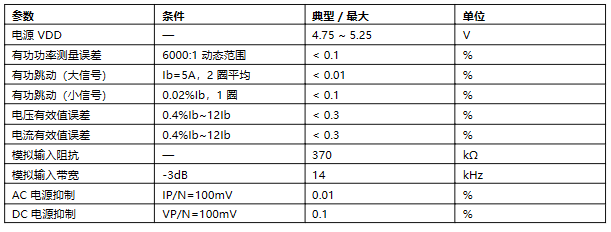

三、关键电气参数
四、内部信号链与计量原理
以 A 通道电流为例，信号链如下：
IAP/IAN → PGA(可编程增益) → ADC(Sigma-Delta) → PHASE(相位校正)
→ SINC4(降采样) → HPF(高通滤波) → IA_WAVE21:0
瞬时功率: IA_WAVE × V_WAVE → LPF1 → A_WATT_t(平均有功功率)
有功偏置: + A_WATTOS → × A_WATTGN → WATT_A23:0
有效值: IA_WAVE → x² → LPF2 → root → IA_RMS23:0
视在功率: I_RMS × V_RMS → VA23:0
功率因数: WATT / VA → PF23:0
电流信号与电压信号先经 PGA 放大、ADC 数字化，再通过降采样滤波器 SINC 和高通滤波器 HPF 滤去高频噪声与直流偏移，得到波形数据。波形相乘后经 LPF1 输出平均有功功率，积分后得到有功能量。
A、B 两通道的电流有效值或有功功率相差超过设定数值时，芯片输出 FAULT 信号，指示不平衡状况，这就是防窃电判断的基础。
五、寄存器速查

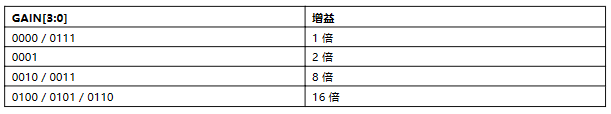

5.1 GAIN 增益寄存器
每个模拟通道用一个 4 位字段配置 PGA，可调 7 级增益。电流 A 通道用 3:0，电流 B 通道用 7:4，电压 V 通道用 11:8，缺省值 000H。
5.2 PHCAL 相位校准寄存器
24 位寄存器，7:0 补偿电流 A 通道、15:8 补偿电流 B 通道、23:16 补偿电压 V 通道，缺省 000000H。每 8 位的最高位为使能位，以 A 通道为例：7=0 关闭补偿，7=1 补偿有效；6:0 细调延时，1LSB 对应 1 个延时，最大 127 个延时，每个延时 0.5587µs。50Hz 输入下，最小相位补偿分辨率 0.0101°，最大可调 1.2827°。
5.3 通道增益校正寄存器
IA_CHGN、IB_CHGN、V_CHGN 均为 16 位带符号数，缺省 0000H，以 2 的补码调整各通道增益，可调范围 ±50%。
// 通道增益校正示例
IA_CHGN = 0x7FFF → 输出幅度 +50%
IA_CHGN = 0x8001 → 输出幅度 -50%

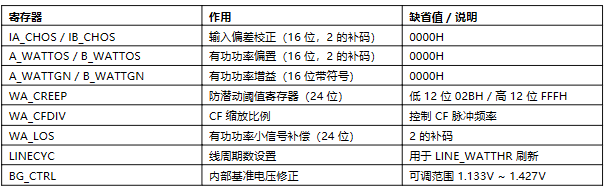

5.4 其他常用寄存器
六、写保护、软复位与 UART 通信
6.1 寄存器写保护
规格书为可写寄存器设计了写保护机制：向写保护寄存器写入 55H 才允许后续写操作，写入其他值则禁止写入。调试时如果发现参数写不进去，第一件事就是查这里。
6.2 软复位
// 软复位时序
- 打开写保护（写入 55H）
- 向软复位寄存器写入 0x5A5A5A
- 约 300µs 后芯片回到初始状态
6.3 UART 通信
BL6523GX 集成一个 UART 接口，通信速率固定为 4800bps，不做波特率配置。好处是接口时序确定、可靠性高，设计时按 4800bps 规划 MCU 侧即可。MCU 通过 UART 读写计量参数与校表参数寄存器。
七、校表流程
校表通常按下面这条链路走：
上电初始化：把 A 通道有功校准、B 通道有功校准涉及的寄存器初始化到对应值；
选择校准点：一般校准 3 个电流点（PF=1.0 Ib、PF=0.5L Ib、PF=1.0 5%Ib）；
有功增益校准：在 100%Un、标准电流 Ib、PF=1.0 下测试，由校表台获得有功功率误差 Err，按应用指南公式计算并写入 WATTGN；
相位校准：通过 PHCAL 补偿通道间相位误差；
有功偏置校准：用 A_WATTOS / B_WATTOS 消除无负载时的功率残值；
有效值校准：分别调整电流、电压有效值转换系数；
验证：用 CF 脉冲接标准表复核误差。
MCU 通过 UART 读取电参数寄存器值，再根据对应的转换系数换算成实际物理量。
八、典型应用设计要点
8.1 晶振与负载电容
主时钟必须为 3.579545MHz，晶振并联在 CLKIN 和 CLKOUT 之间，负载电容可取 22pF~33pF 陶瓷电容。时钟不稳直接影响计量精度，不要在这上面省。
8.2 基准电容
VREF 引脚需要使用 1µF 陶瓷电容消除对地耦合，这一颗不能省。
8.3 接地
GND 为内部模拟电路参考地，应绑定到模拟地平面；静态地平面只在一点上与数字地平面连接，以降低地噪声。
8.4 CF 脉冲输出
CF 为有功功率校验脉冲。满刻度下输出频率可通过 WA_CFNUM 调整；计量小功率时定脉宽 90ms，大功率时（CF 输出周期小于 180ms）脉宽为周期的一半。可以直接接标准表做误差校正。
九、防窃电与防潜动配置
9.1 防窃电
两个电流采样端分别采火线（A 通道）和零线（B 通道）。两者相差超过设定阈值时输出指示信号；也可根据阈值实现双通道自动切换，由数值更大的通道作为计量通道，避免少计。现场常见的火线进、零线出改线偷电，都会在两条通道上留下不平衡痕迹。
9.2 防潜动
双重防潜动：
功率阈值防潜：低 12 位设定功率阈值，缺省 02BH。输入有功功率绝对值低于阈值时，输出到有功功率寄存器的值直接置零；
时间阈值防潜：高 12 位设定定时器阈值，缺省 FFFH，寄存器分辨率 4.68s，最长约 5 小时 19 分。内部定时器 TIME_CREEP 每检测到一次 CF 脉冲就重置为 WA_CREEP_H；若持续无 CF 输出、定时器减到 0，则清零能量累计寄存器。
规格书明确：超过 48 小时的潜动实验中，输出脉冲不大于 1 个；配合合理的外部硬件设计，可通过 0.5mT 外部强磁场干扰实验。
十、调试避坑清单
参数写不进去：先检查是否已向写保护寄存器写入 55H；
计量精度异常：先确认晶振频率与负载电容是否符合原厂推荐值；
小电流误差偏大：检查小信号补偿 WA_LOS 与偏置寄存器是否已校准；
产线误判潜动：核对 WA_CREEP 的功率与时间阈值设置；
程序跑飞：可用软复位（写 5A5A5AH）替代整表断电重启。
十一、封装与订购信息
封装为 SOP16，编带出货。丝印中具体芯片版本 D78 由芯片丝印第三排前三位确定。
十二、FAQ
Q2：通信速率能改吗？
A：不能，固定 4800bps。设计时按此规划 MCU 侧即可。
Q3：外接晶振为什么是 3.579545MHz？
A：这是芯片规定的主时钟频率，负载电容取 22pF~33pF。
Q4：防潜动怎么调？
A：低 12 位设功率阈值（缺省 02BH），高 12 位设时间阈值，最长约 5 小时 19 分，具体设定建议参考原厂应用指南。
Q5：价格、现货和样品怎么拿？
A：建议以原厂授权代理渠道的实时报价为准，采购前确认封装与包装方式。
