前言

  在Sentinel中，流控效果有快速失败、预热和排队等待。其中快速失败的统计，利用的就是滑动窗口算法。

一、回顾：快速失败

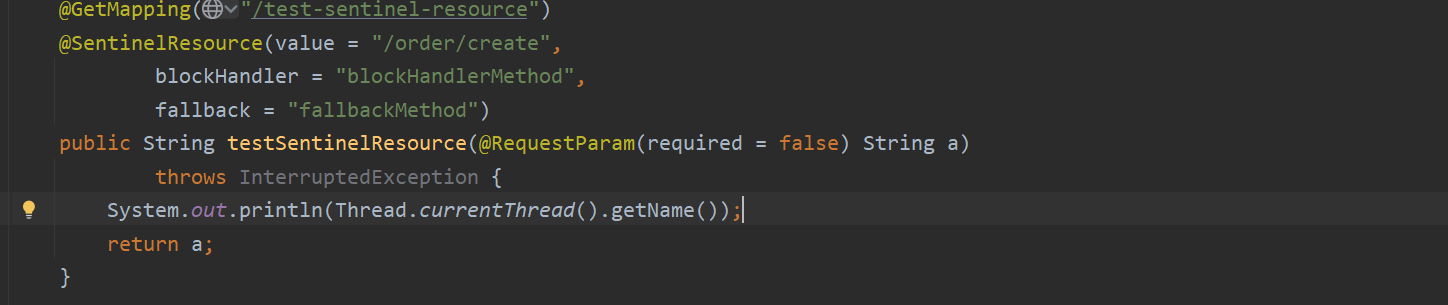

  什么是Sentinel快速失败的效果？例如我有一个接口：

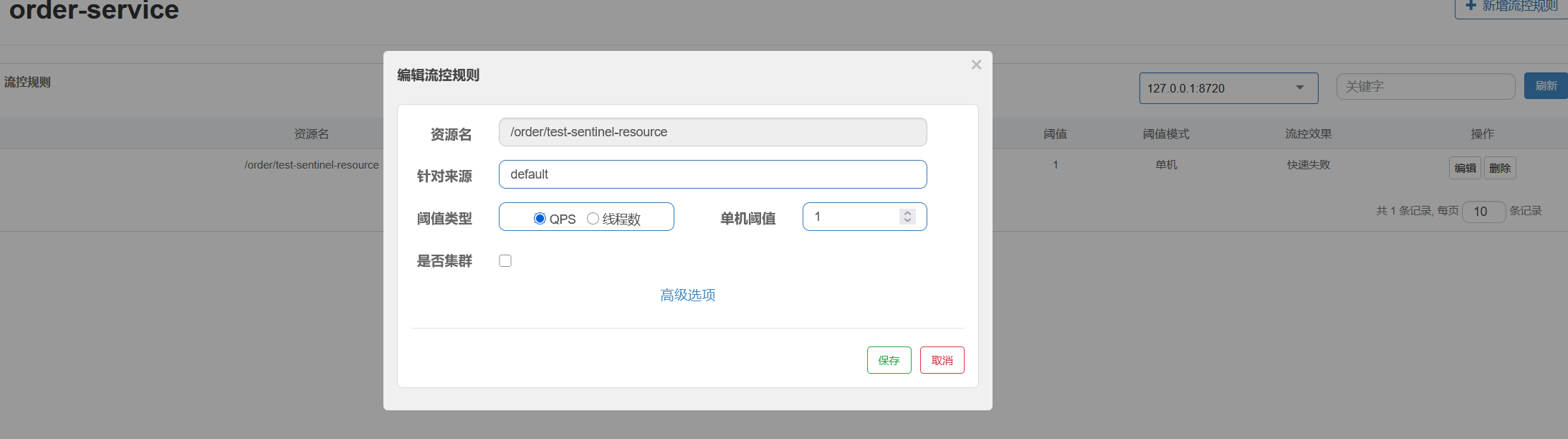

  进入Sentinel控制台，进行规则设置：

  如果在1s中，查询次数大于1次，则触发快速失败：

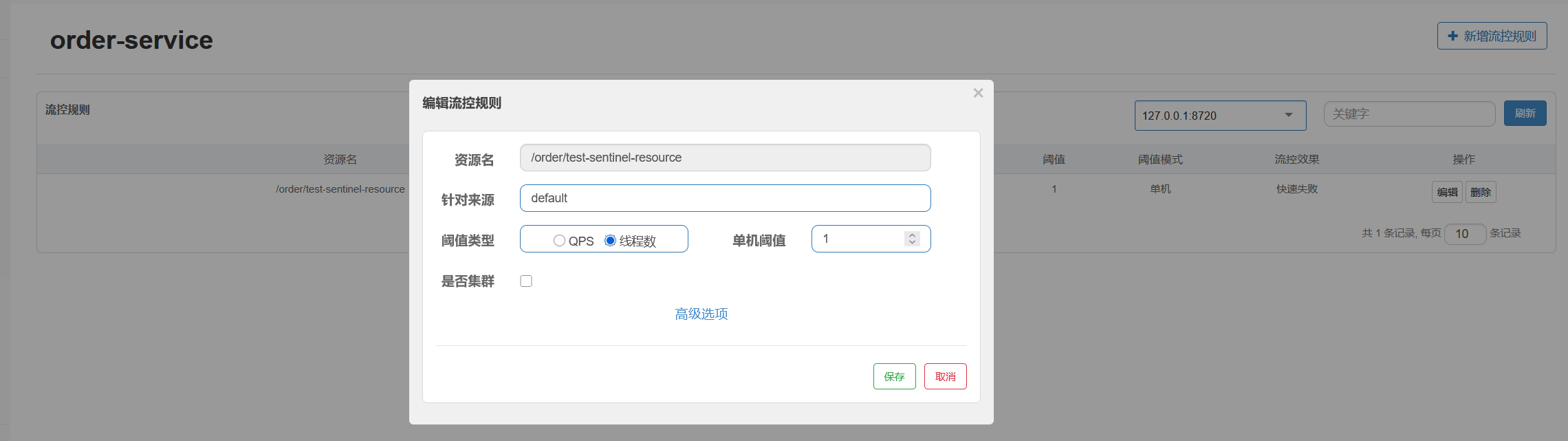

  当然也可以设置线程数：

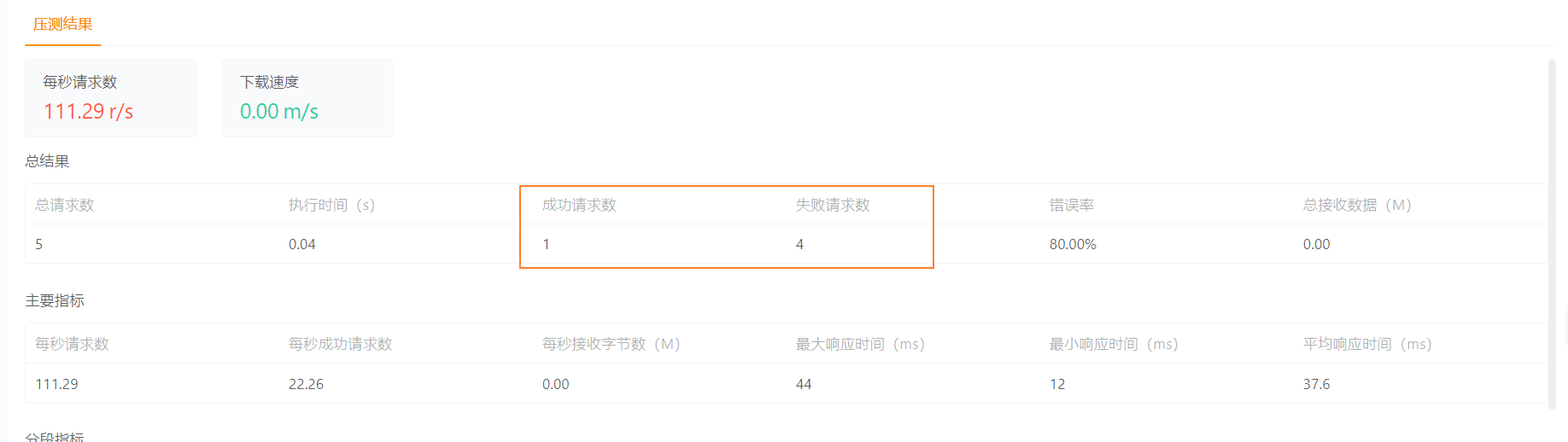

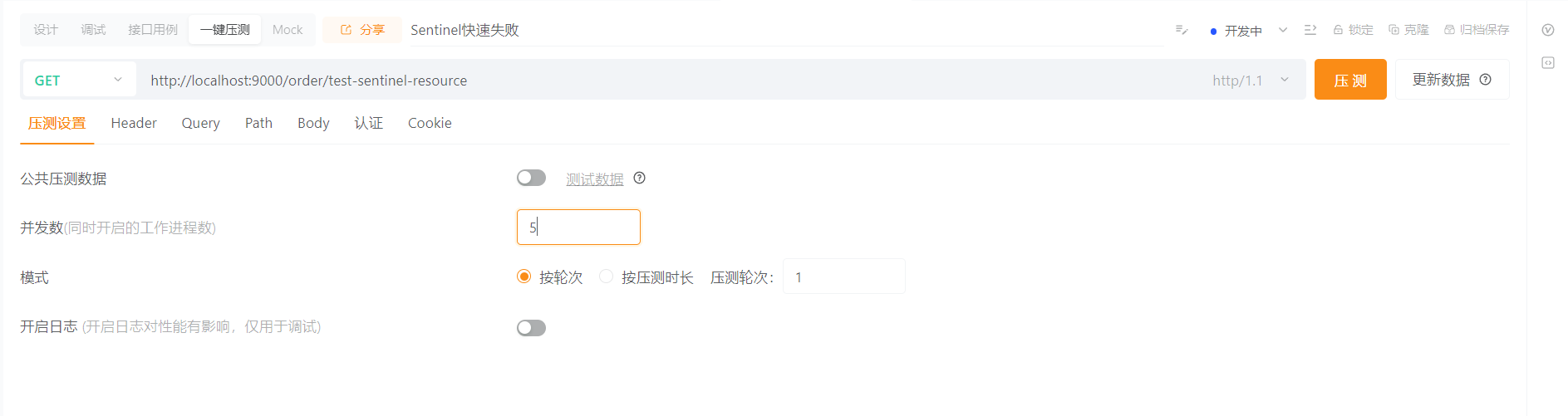

  使用压测工具，设置并发数为5，大于了阈值：

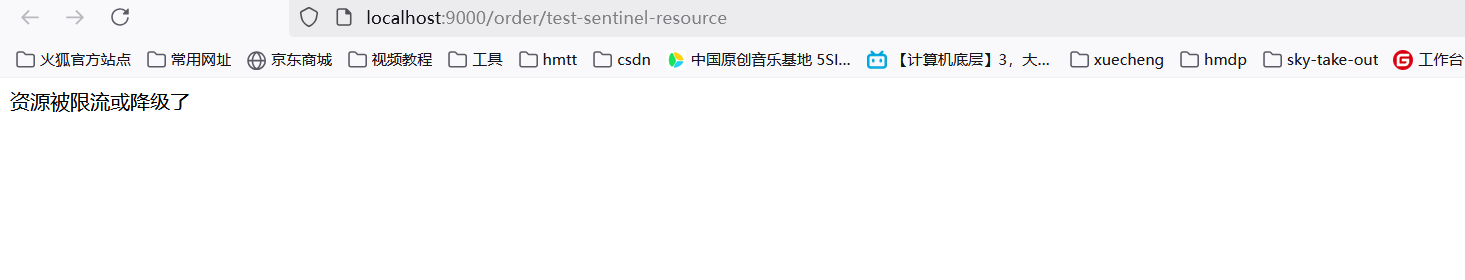

  同样会触发快速失败：

二、固定窗口算法

  如果需要实现接口限流，在对于精确度要求不高，并且请求分布较为平均的场景下，常规的计数器法即可满足要求：

• 在一个固定的时间窗口（比如1分钟）内允许最多 N 个请求（例如 100 个）；
• 记录第一个请求的时间，维护一个计数器；
• 如果在时间窗口内计数器超过阈值，则拒绝请求；
• 如果时间窗口过了，重置时间戳和计数器。

public class FixedWindowRateLimiter {

    private final int limit; // 限流次数
    private final long intervalMillis; // 时间窗口，单位：毫秒

    private int counter = 0; // 当前计数器
    private long windowStart; // 当前窗口开始时间

    public FixedWindowRateLimiter(int limit, long intervalMillis) {
        this.limit = limit;
        this.intervalMillis = intervalMillis;
        this.windowStart = System.currentTimeMillis();
    }

    /**
     * 尝试请求一次，如果允许返回true，否则返回false
     */
    public synchronized boolean tryRequest() {
        long now = System.currentTimeMillis();

        if (now - windowStart >= intervalMillis) {
            // 超出当前时间窗口，重置计数器和窗口时间
            counter = 1;
            windowStart = now;
            return true;
        }

        if (counter < limit) {
            counter++;
            return true;
        } else {
            // 超过限制，拒绝请求
            return false;
        }
    }

    public static void main(String[] args) throws InterruptedException {
        FixedWindowRateLimiter limiter = new FixedWindowRateLimiter(5, 10000); // 10秒内最多5个请求

        for (int i = 1; i <= 10; i++) {
            boolean allowed = limiter.tryRequest();
            System.out.println("请求 " + i + ": " + (allowed ? "通过" : "被拒绝"));
            Thread.sleep(1000); // 每秒一个请求
        }
    }
}

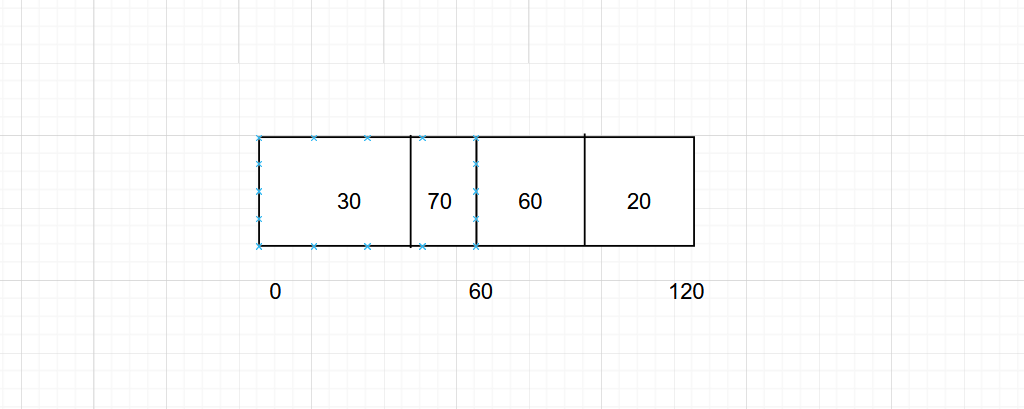

  但是这样的做法是存在弊端的，假如在固定的时间窗口内，请求的情况如下：

  请求数量不是均匀分布的，虽然0-60s，61-120s这两个区间内的请求数量都没有超过100的阈值，但是在某一个时间段内，比如40s到90s之间，请求的数量超过了阈值（70+60=130）。

  这个问题就是固定时间窗口算法的**"边界问题"**，因为它只在窗口边界上限流，而忽略了滑动区间的请求密度。问题源自于if **(now - windowStart >= intervalMillis) **这一段代码，即只统计了各自窗口边界内的流量。

三、滑动窗口算法

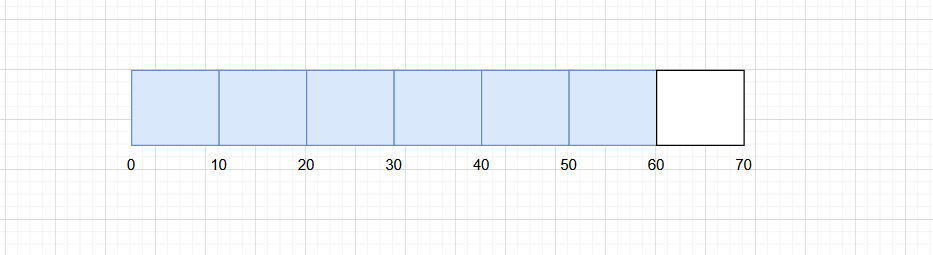

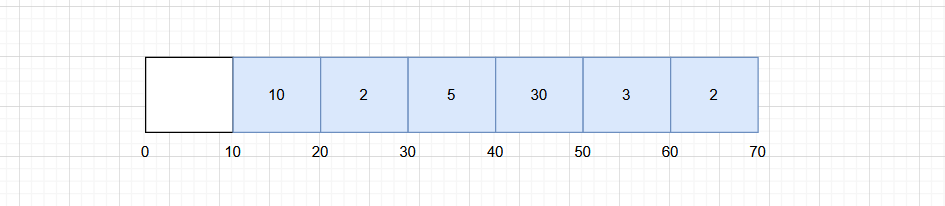

  滑动窗口算法是针对固定窗口算法精度过低的改进。即将请求记录在每个小时间片内（比如每秒），然后滑动计算最近 N 秒内的总请求数 ，例如同样需要对60s内的请求进行统计和限流，与固定窗口算法不同的是，滑动窗口算法将60s划分成了n等分：

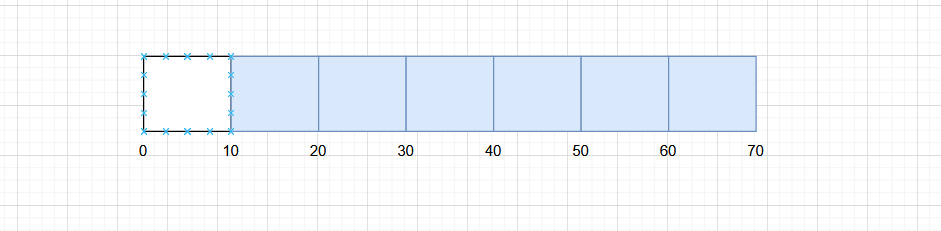

  每过10s，窗格就会向右边移动一格：

  每个区间，有着自己独立的计数器 ，在统计时会用该窗口内最后一个区间的计数 - 该窗口内第一个区间的计数和阈值进行比较。

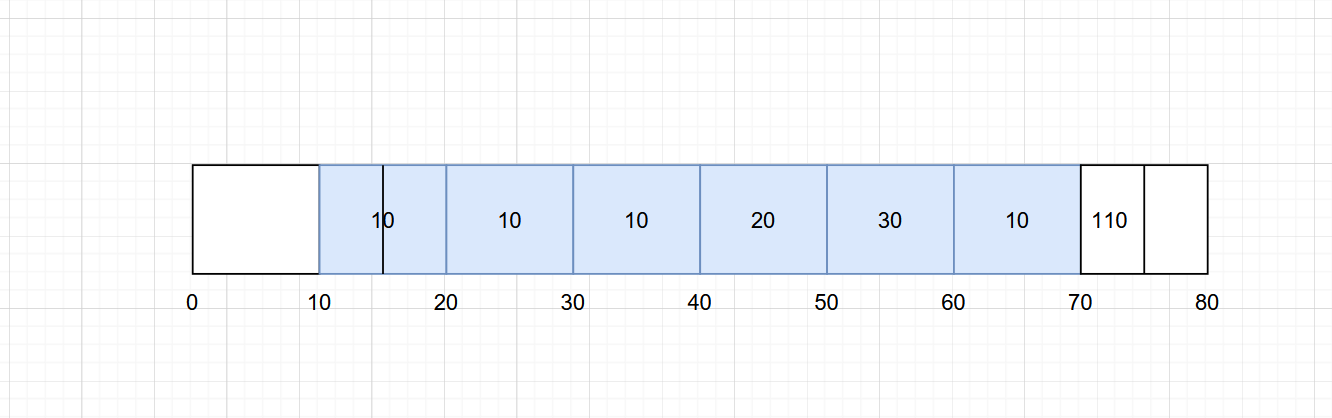

  那么这样划分，就能完全避免固定窗口算法存在的边界问题了吗？答案是否定的：假设在75s的时候，来了110个请求，而滑动窗口还在10-70s的区间内（目前的滑动窗口是每隔10s滑动一次），那么75s到15s之间的请求数量一定超过了阈值，但是按照目前的统计情况没有限制住。

  这次的问题源于粒度 。窗口划分的粒度越细，精度也就越高。（上面的案例，如果把精度划成5s，则问题得到了解决）但是相应的对于内存的开销也就越大，并且粒度不可能无限制细化。如果追求严格按时间滑动的统计，可以使用滑动日志算法

  滑动窗口算法的代码简单实现：

• 每个请求来的时候，把它的时间戳加入列表。
• 然后遍历 LinkedList，移除那些"窗口之外"的请求记录。
• 最后看当前列表里的元素个数是否超过限流阈值。

public class SlidingWindowLimiterWithLinkedList {

    private final int limit; // 窗口内最大请求数
    private final long windowSizeMillis; // 窗口长度（毫秒）
    private final LinkedList<Long> requestTimestamps = new LinkedList<>();

    public SlidingWindowLimiterWithLinkedList(int limit, long windowSizeMillis) {
        this.limit = limit;
        this.windowSizeMillis = windowSizeMillis;
    }

    public synchronized boolean tryRequest() {
        long now = System.currentTimeMillis();

        // 清理过期的请求
        while (!requestTimestamps.isEmpty() && now - requestTimestamps.peekFirst() > windowSizeMillis) {
            requestTimestamps.pollFirst(); // 移除最早的请求时间
        }

        if (requestTimestamps.size() < limit) {
            requestTimestamps.addLast(now);
            return true;
        } else {
            return false; // 超过限流阈值
        }
    }

    // 测试代码
    public static void main(String[] args) throws InterruptedException {
        SlidingWindowLimiterWithLinkedList limiter = new SlidingWindowLimiterWithLinkedList(5, 10000); // 10秒最多5个请求

        for (int i = 1; i <= 10; i++) {
            boolean allowed = limiter.tryRequest();
            System.out.println("请求 " + i + ": " + (allowed ? "通过" : "被拒绝"));
            Thread.sleep(1500); // 每1.5秒发一次请求
        }
    }
}

三、源码体现

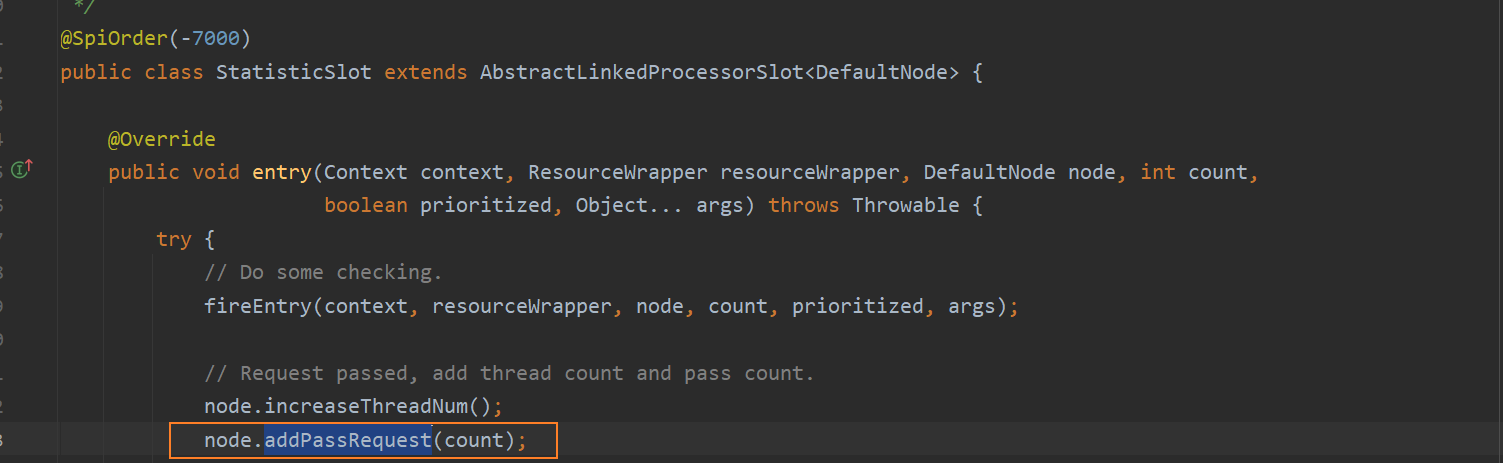

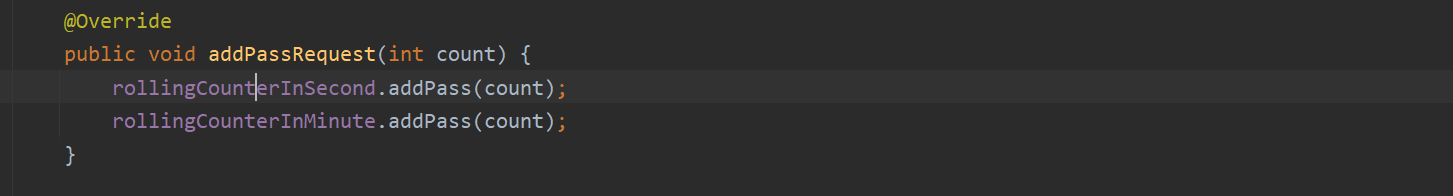

  在StatisticSlot节点的addPassRequest方法中，体现了Sentinel滑动窗口算法的实现。

  支持分钟级别和秒级别的实现。

3.1、ArrayMetric的初始化

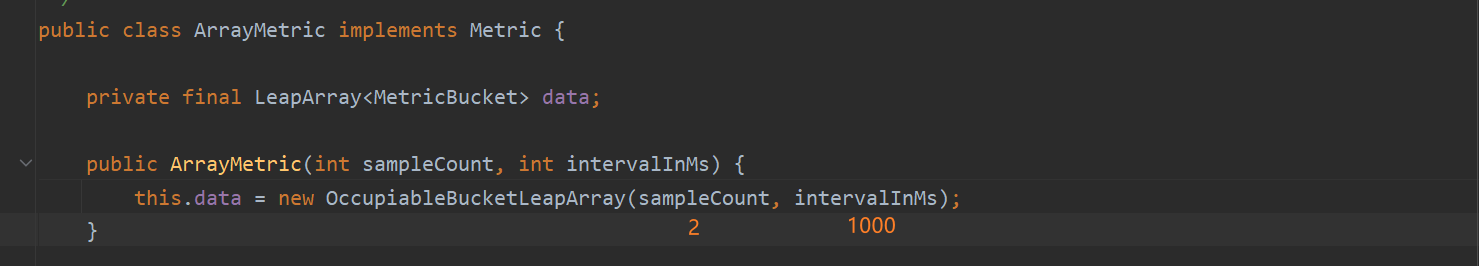

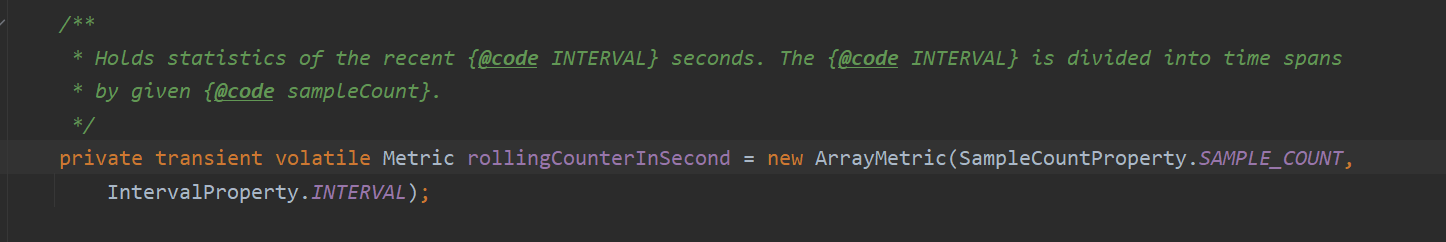

  ArrayMetric在构造StatisticNode时初始化。

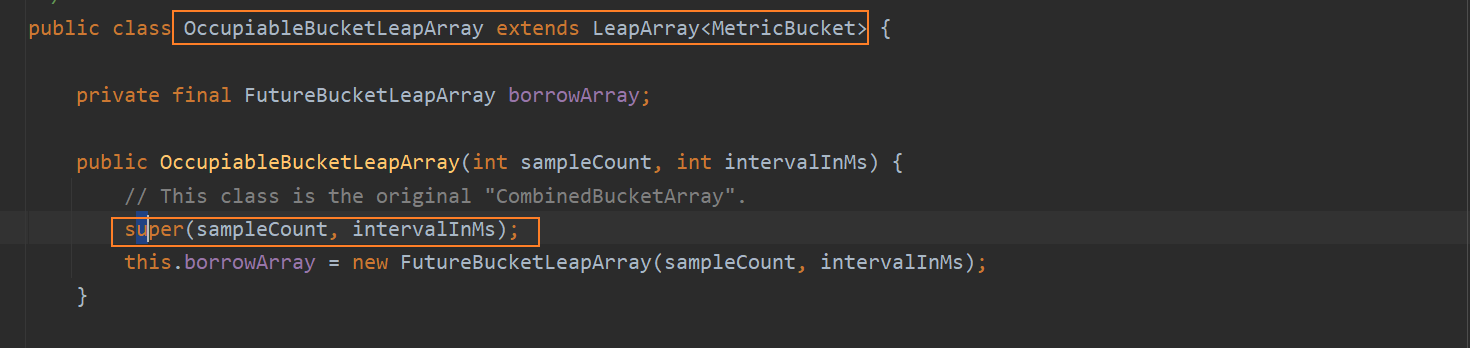

  LeapArray类型的data属性，实际是OccupiableBucketLeapArray

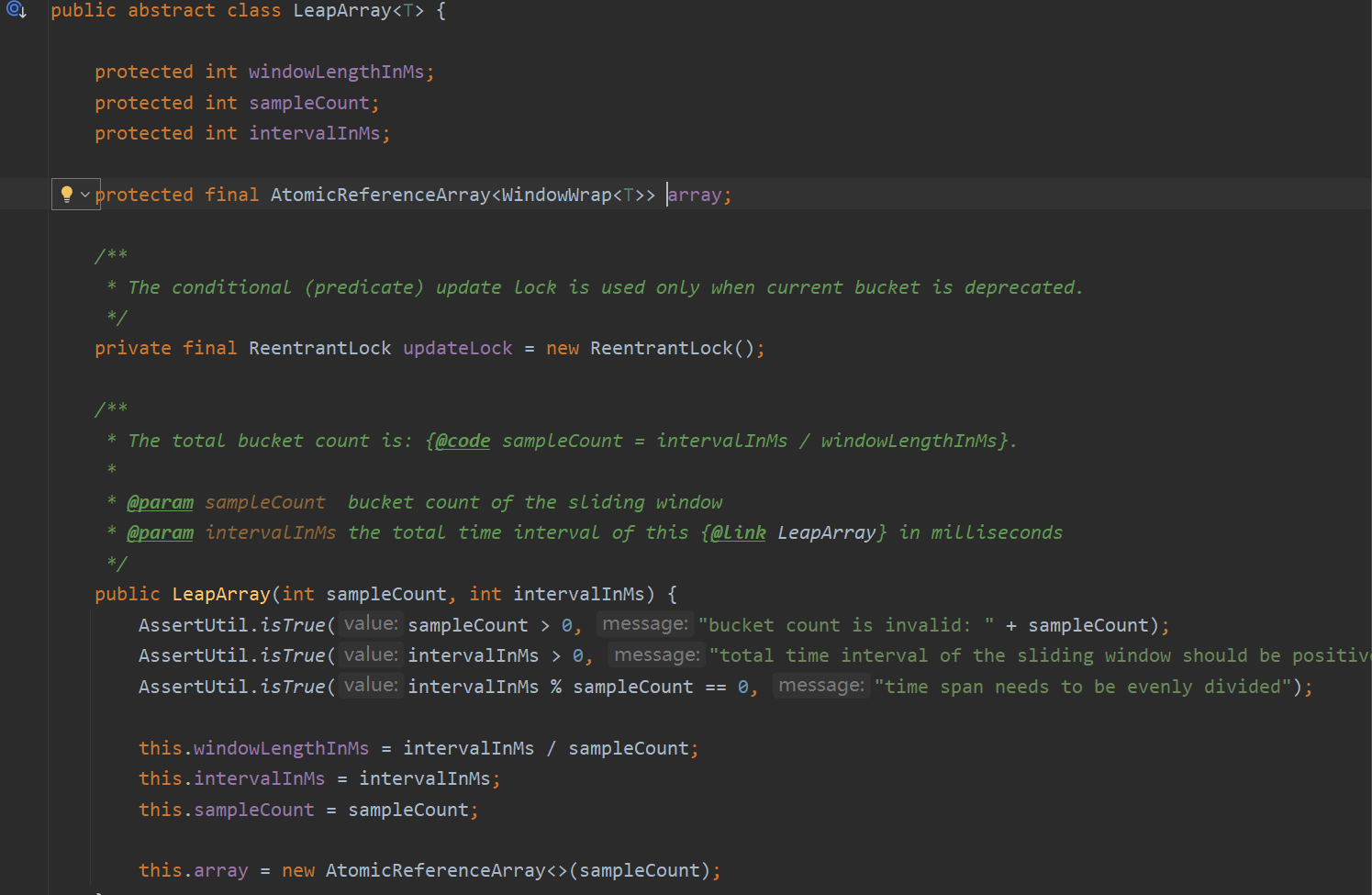

  在其父类LeapArray的构造方法中，对成员变量进行了赋值操作：

• windowLengthInMs代表了每个窗格的大小，这里是1000 / 2 = 500ms
• intervalInMs代表了窗格总大小，是1000ms
• sampleCount代表了窗格个数，是2
• array是一个存放了时间窗口对象的原子引用数组，默认容量为2（窗格的个数）

  时间窗口对象WindowWrap< T >是对每个时间窗口的数据包装，泛型T代表窗口里保存的统计数据，比如MetricBucket

  实际是这样的内存结构：

ArrayMetric
  └── LeapArray< MetricBucket > （字段：leapArray）
        └── FutureBucketLeapArray （子类实现）
        └── AtomicReferenceArray<WindowWrap< MetricBucket >>（字段：array）
                └── WindowWrap< MetricBucket >（每个时间窗口）
                        └── MetricBucket（实际统计数据）

3.2、addPass

  上面的初始化工作完成后，会进入ArrayMetric的addPass方法，在该方法中做了两件事：

1. 找到当前时间点所属的那一段时间窗口，内部会根据系统时间计算当前时间落在哪个 WindowWrap 上。
2. 把这次请求成功的数量加到当前窗口的统计值里，在这个窗口里累加通过的请求数量。

3.2.1、currentWindow

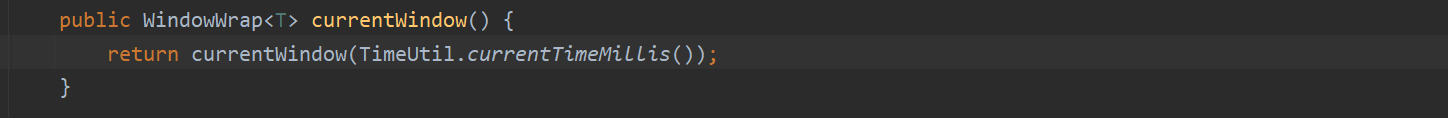

  在调用currentWindow时，data的实际类型是OccupiableBucketLeapArray。这里传入的是当前时间：

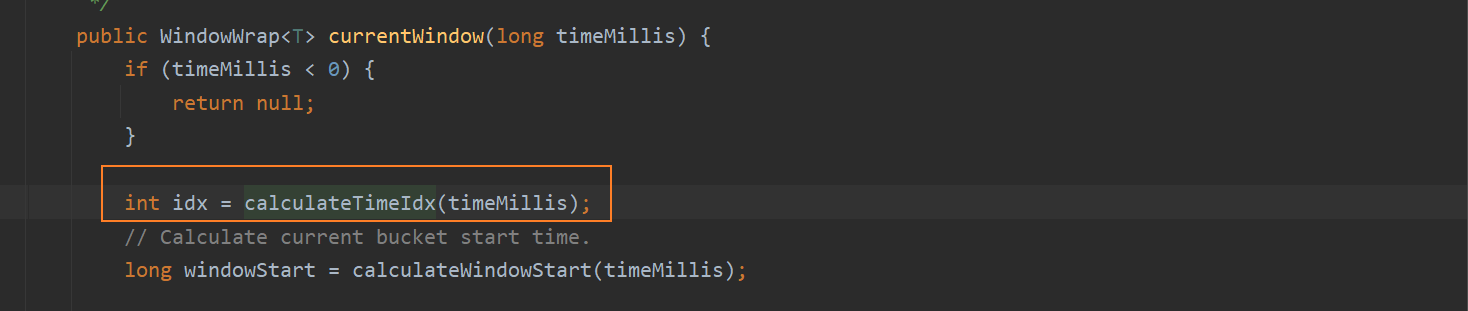

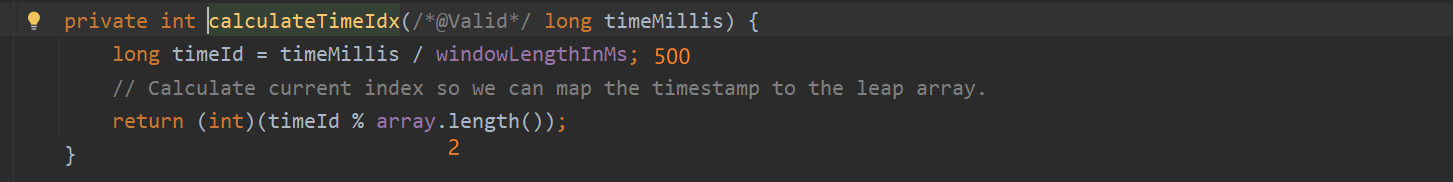

  currentWindow中的calculateTimeIdx，目的是为了计算当前的时间点会落在哪个时间窗格上 ：

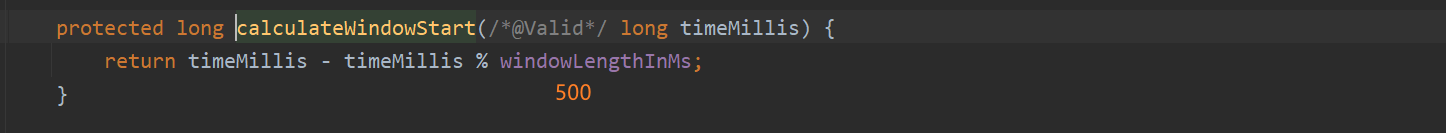

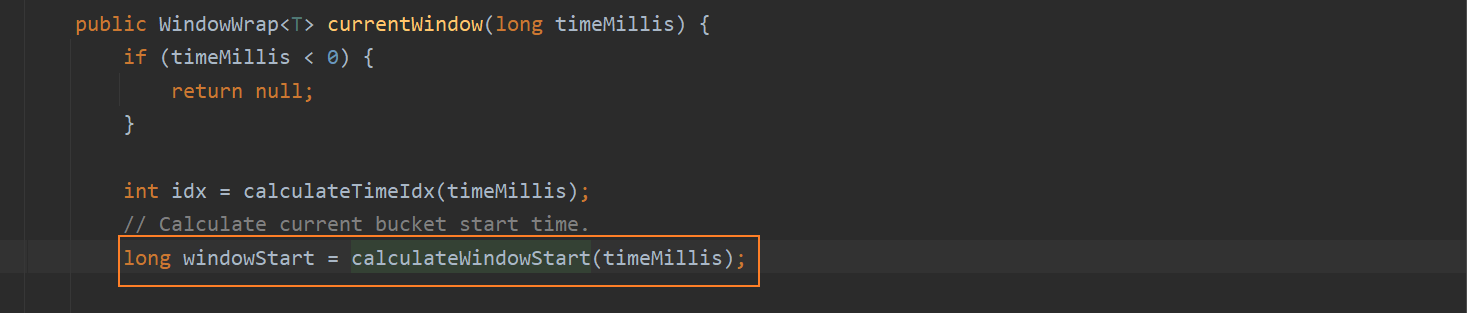

  currentWindow中的calculateWindowStart，目的是为了计算当前时间点落在的时间窗格的起始时间

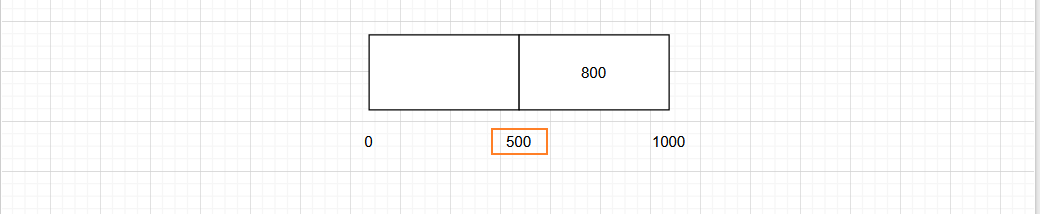

  例如传入的参数timeMillis获取到的是800，经过计算得出，会落在第一个时间窗格上，并且该窗格的起点是500：

  接下来的逻辑都是根据上面计算出的结果，进行一系列的判断，首先从数组中获取计算出下标对应的的WindowWrap对象：

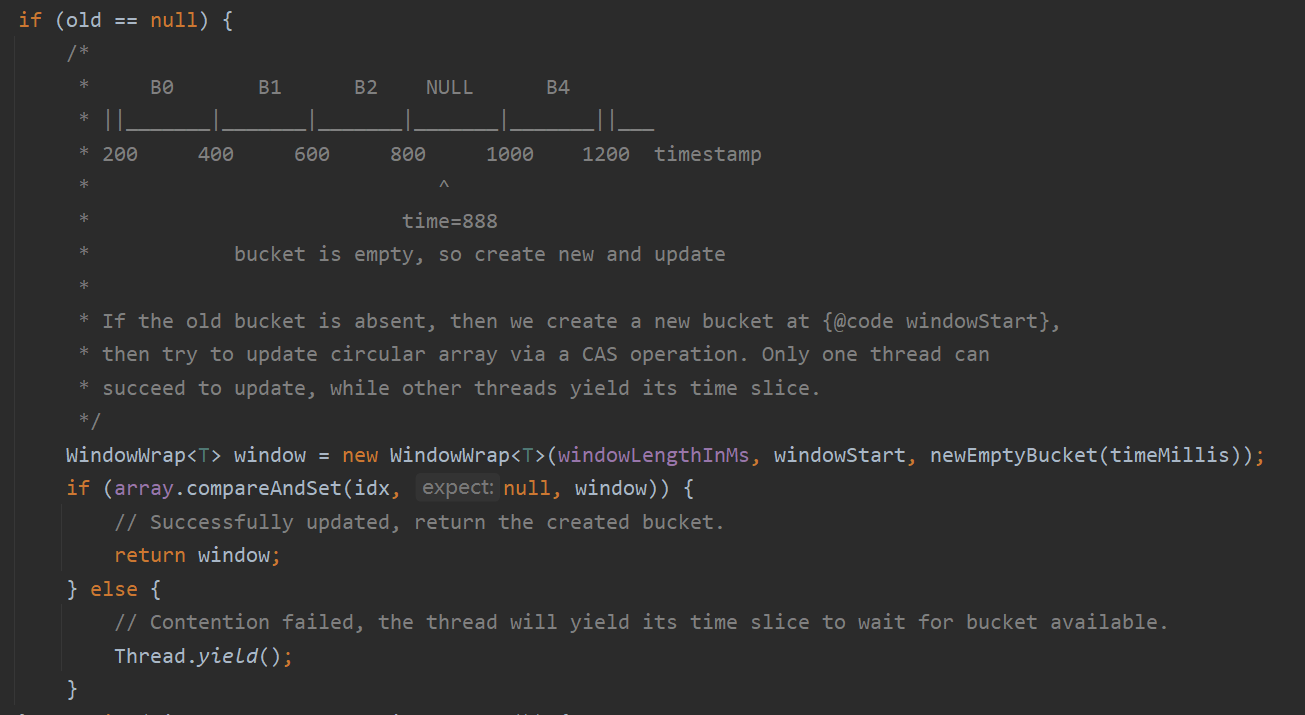

• 如果获取到的为空，则会初始化一个，然后通过CAS操作设置回数组对应的下标上（如果存在并发冲突，当前线程会出让时间片，让其他线程去CAS）：

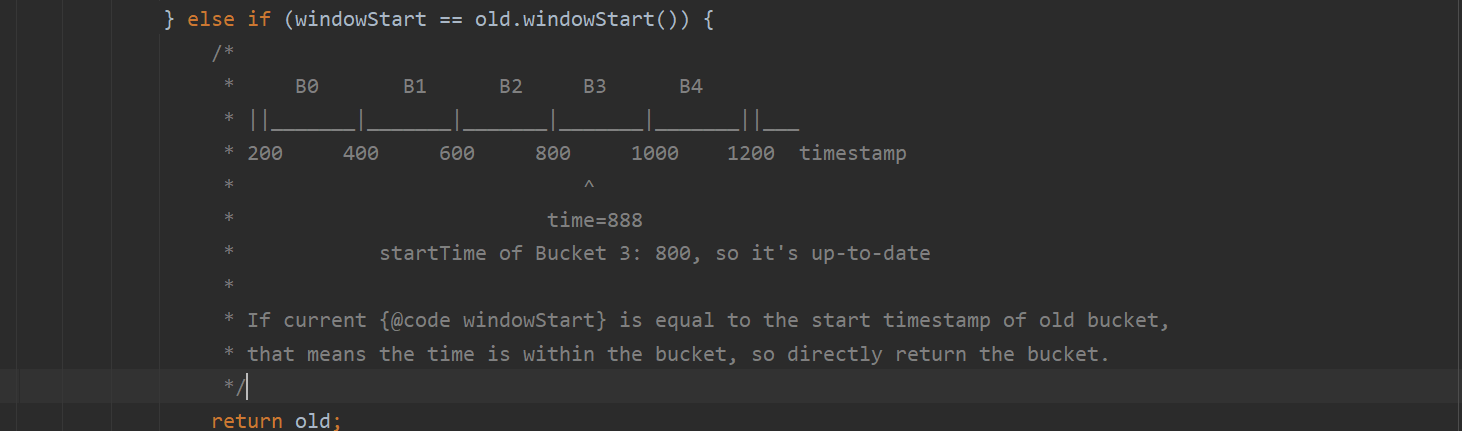

• 当前时间点落在的时间窗格的起始时间，和从数组中获取计算出下标对应的的WindowWrap对象的起始时间相同，则直接返回该WindowWrap对象。

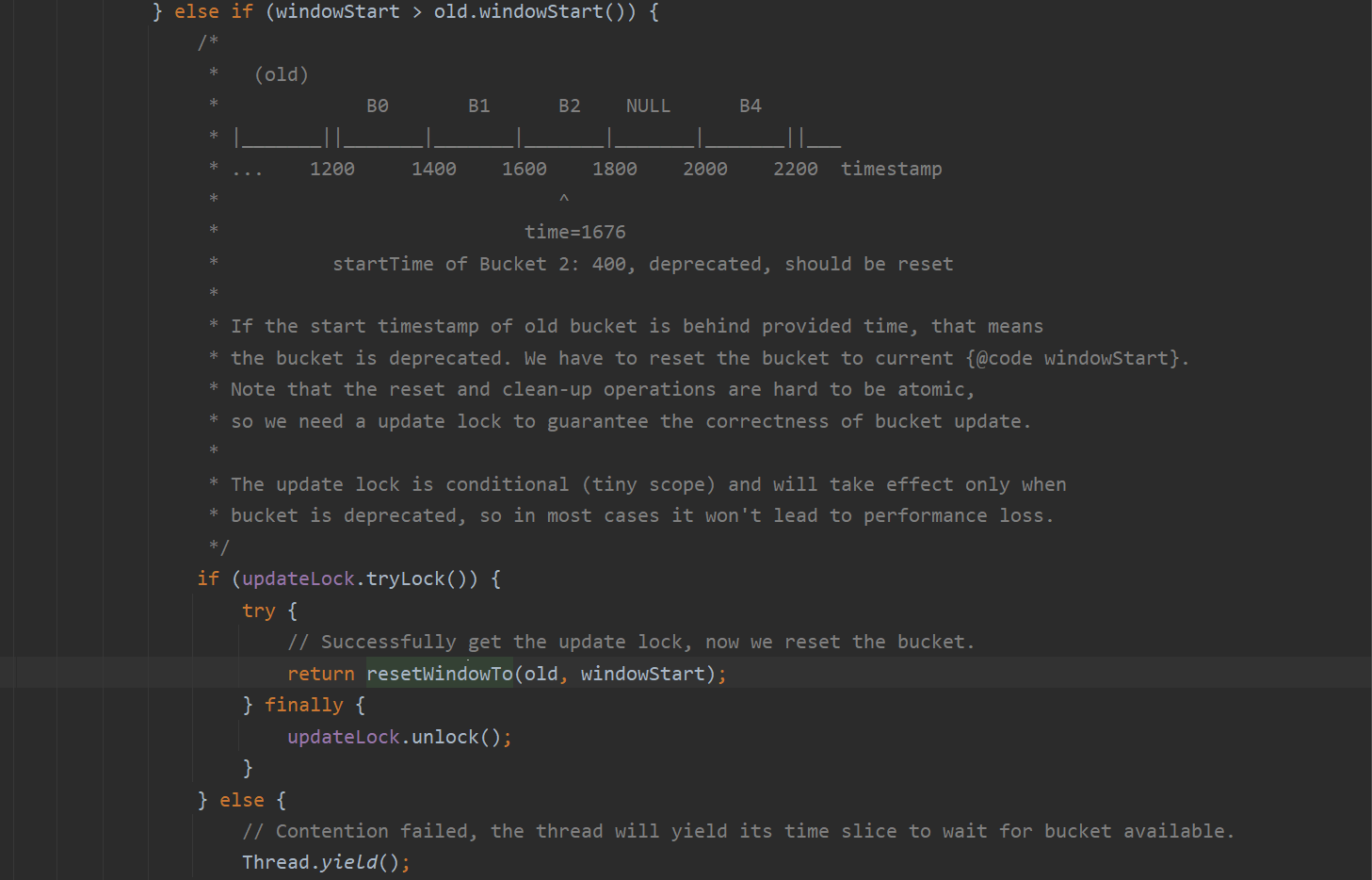

• 当前时间点落在的时间窗格的起始时间，大于从数组中获取计算出下标对应的的WindowWrap对象的起始时间，则会触发更新操作 ，这也是Sentinel窗口滑动的体现，什么情况会进入这个分支？最典型的，timeMillis为1600，计算出的idx为1，但是windowStart为1500。（idx为1的窗格，时间范围应该是500-1000）

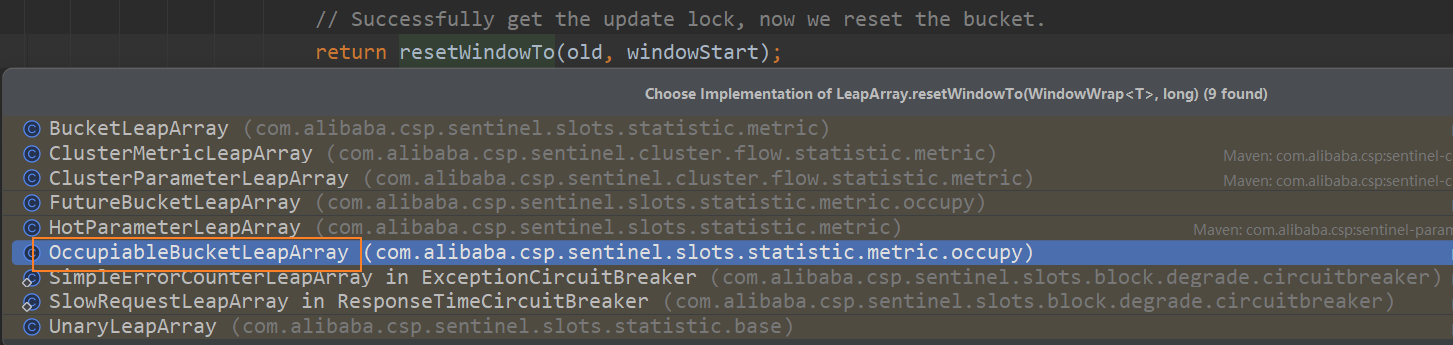

  选择OccupiableBucketLeapArray的实现：

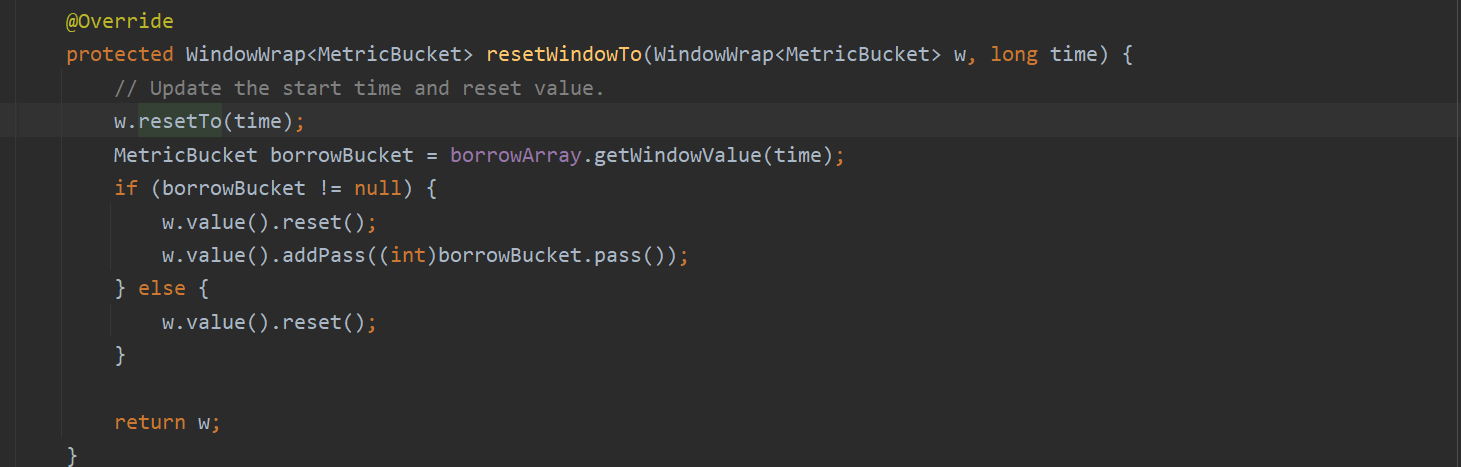

  在该方法中，实现了旧窗口计数迁移到新窗口的逻辑：

• 首先将windowStart属性，设置为calculateWindowStart计算出的当前时间点落在的时间窗格的起始时间

• 返回原WindowWrap的MetricBucket （尝试从 borrowArray 中借用历史值）

• 如果历史值不为空，重置当前窗口的统计对象，然后从 borrowBucket 中把 pass 数 拿过来加到当前窗口。

• 如果历史值为空，只做一个完全的清空。

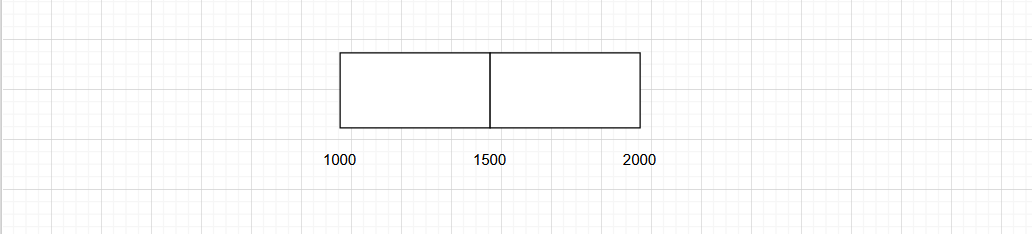

  这时的时间窗口：

  在Sentinel中滑动窗口的更新，体现在数组的每个下标窗格的起始时间和结束时间的更新

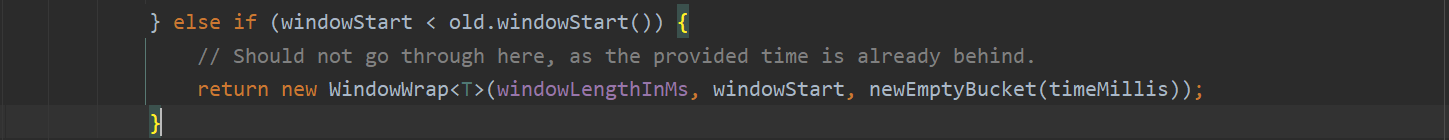

  currentWindow方法最后还有一种情况，是针对时钟回拨：

为什么初始化WindowWrap使用CAS，而更新操作加锁？我想是因为初始化操作耗时短、且只需要成功一次，所以可以用轻量的 CAS。而更新操作逻辑复杂、涉及共享数据的一致性，所以需要加锁来确保线程安全。

3.2.2、wrap.value().addPass

  在currentWindow操作中，拿到了当前时间所在时间窗格的对象WindowWrap后，首先会获取value，这里获取到的是MetricBucket。

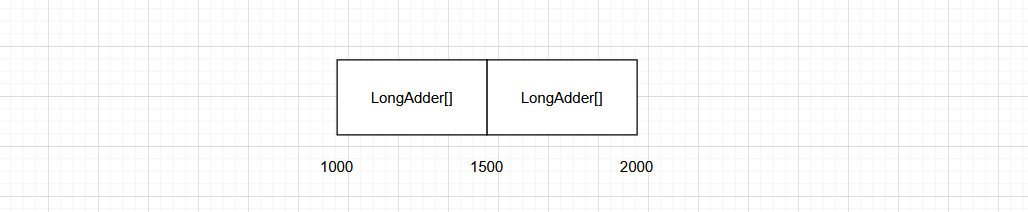

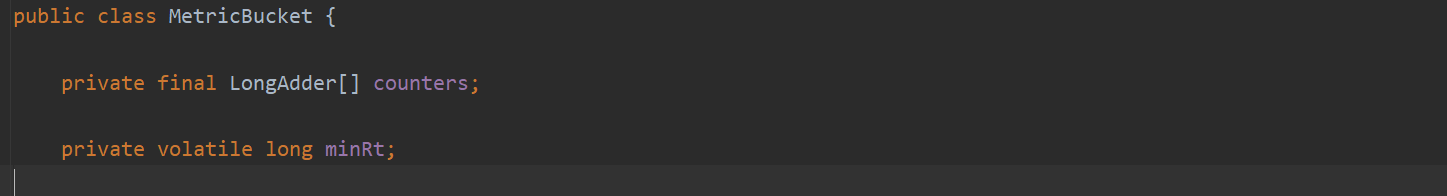

  MetricBucket中有一个LongAdder[] 原子数组，存放的是当前窗格中请求的数量。

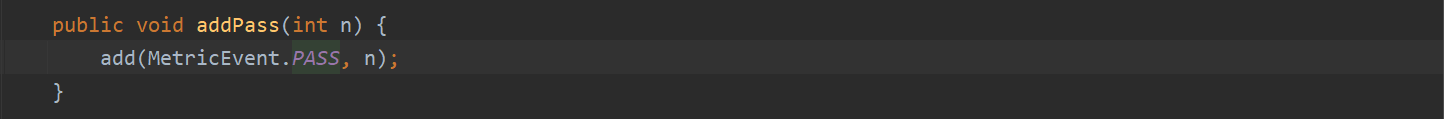

  调用addPass，n就是请求个数。

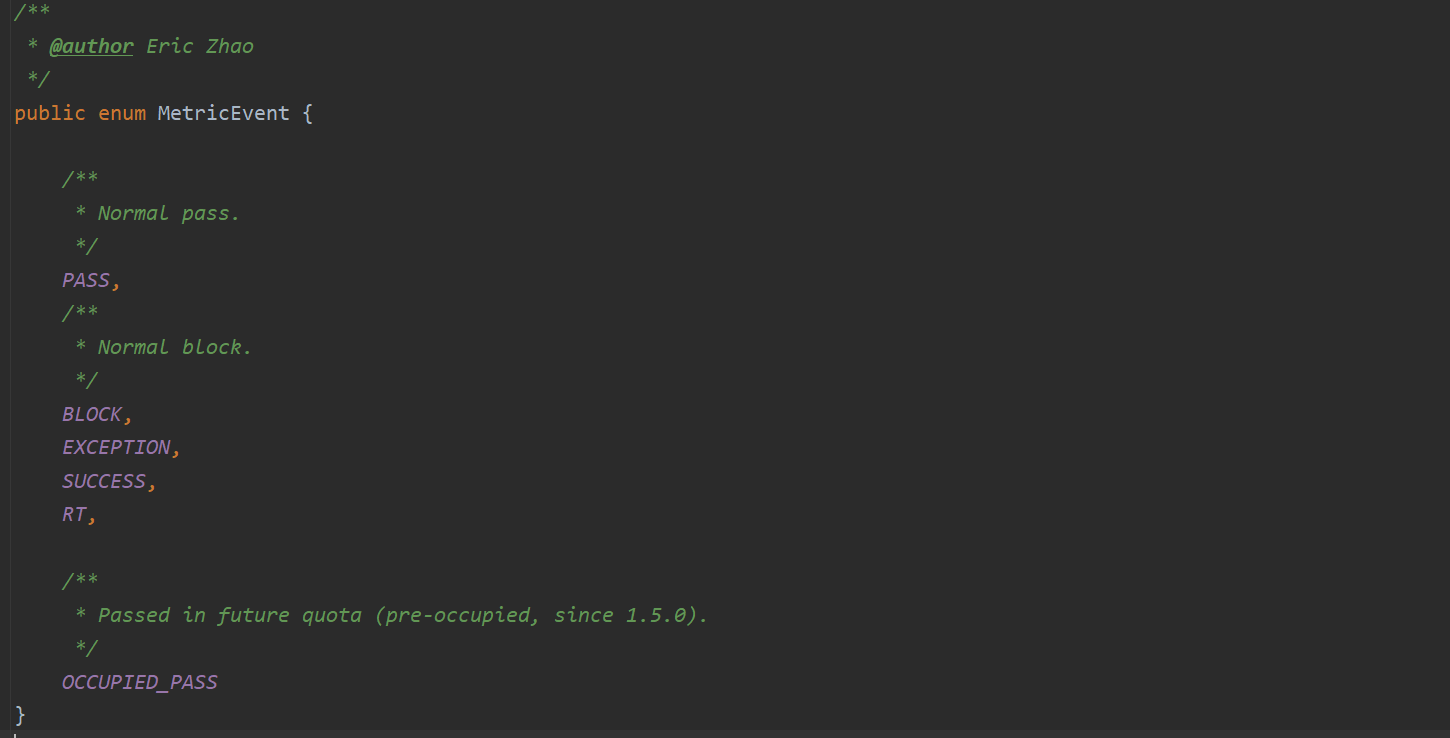

  MetricEvent是一个枚举类，标识了不同类型的请求：

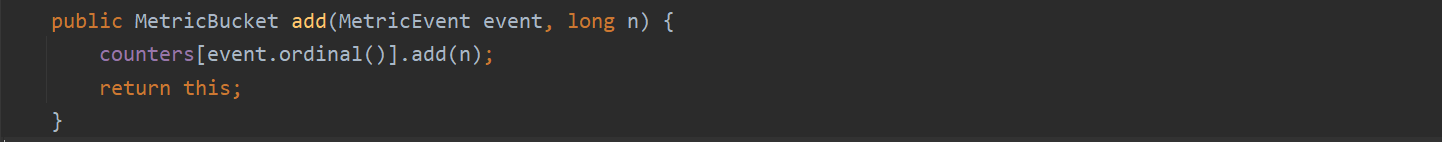

  然后调用add方法，给某个类型的指标增加 n 个值。（每个枚举类型，都代表LongAdder\[\]的一个下标）

MetricEvent 枚举	ordinal 值	counters 下标	含义
PASS	0	counters0	记录通过的请求数
BLOCK	1	counters1	记录被拒绝的请求数
SUCCESS	2	counters2	记录成功的请求数
EXCEPTION	3	counters3	记录发生异常的次数
RT	4	counters4	记录响应时间（累计值）

总结

  Sentinel 流控中的快速失败模式，基于其实现的一套滑动窗口算法 ，支持以 QPS（每秒请求数）或线程数作为控制指标。

  窗口算法分为两种：固定窗口算法 与滑动窗口算法 。其中，固定窗口实现简单，但存在精度较低和边界问题严重的缺陷。滑动窗口是对固定窗口的改进方案：将统计周期进一步细分为多个小窗口，并以固定的时间间隔向前滑动，从而大幅减轻边界问题。窗口越小，精度越高，边界问题越不明显，但也意味着更高的内存开销。

  在 Sentinel 的底层实现中，滑动窗口由 ArrayMetric 负责。其内部维护了一个固定大小为 2 的 WindowWrap 数组（不支持扩容 ），每个窗口内部包含一个 LongAdder\[\] 原子数组用于统计数据。该数组中的每个索引对应一个枚举定义的指标项，例如：通过数、阻塞数、异常数、响应时间等。

  Sentinel 在进行实时统计时，主要执行以下两个步骤：

1. 根据当前时间定位所属的时间窗口；
2. 对该窗口内的 LongAdder\[\] 执行累加操作。

  具体流程如下：

• 首先根据当前系统时间，计算出其所在时间窗格的索引及该窗格的起始时间；

• 然后从 WindowWrap 数组中获取对应下标的对象；

• 接着对比当前时间窗口的起始时间与 WindowWrap 对象的起始时间，分为三种情况：

  1. 获取到的窗口为空： 说明该位置尚未初始化，需要创建新窗口；
  2. 起始时间一致： 表示该窗口仍处于有效期内，可直接复用；
  3. 当前窗口起始时间晚于旧窗口： 表示窗口已过期，需要进行重置并替换原有数据。

  以上机制确保了 Sentinel 能够在高并发环境下，以较低开销实现高精度的流量统计与控制。
