作者团队来自韩国 KAIST 和 DGIST。核心是解决 "ERT 机器人皮肤灵敏度不均" 的问题 ------ 让机器人皮肤不管被按在电极附近还是中间，都能有一样灵敏的反应，从而更准确地感知触觉，保障人机交互安全。
目录
[1. 机器人皮肤的需求背景](#1. 机器人皮肤的需求背景)
[2. 现有技术的局限](#2. 现有技术的局限)
[3. 前人的解决方案不够好](#3. 前人的解决方案不够好)
[二、基础：ERT 机器人皮肤是怎么工作的？](#二、基础：ERT 机器人皮肤是怎么工作的？)
[1. ERT 的核心原理："正向算电压，反向推按压"](#1. ERT 的核心原理：“正向算电压，反向推按压”)
[2. 传感器的结构和工作机制](#2. 传感器的结构和工作机制)
[3. 空间灵敏度的定义](#3. 空间灵敏度的定义)
[1. 优化思路："敏感区减贴片，不敏感区加贴片"](#1. 优化思路：“敏感区减贴片，不敏感区加贴片”)
[2. 优化方法："二进制图 + 两步迭代"](#2. 优化方法：“二进制图 + 两步迭代”)
[1. 迭代过程的变化](#1. 迭代过程的变化)
[2. 二进制图和灵敏度的进化](#2. 二进制图和灵敏度的进化)
[3. 更深的分析："分辨能力" 提升](#3. 更深的分析：“分辨能力” 提升)
[1. 传感器怎么造出来的？](#1. 传感器怎么造出来的？)
[2. 实验怎么测？](#2. 实验怎么测？)
[3. 实验结果：和模拟一致](#3. 实验结果：和模拟一致)
[1. 核心结论](#1. 核心结论)
[2. 未来要做的](#2. 未来要做的)
一、引言：为什么要做这件事？
1. 机器人皮肤的需求背景
现在机器人越来越多地从工厂（结构化环境）走进生活（家里、医院等非结构化环境），比如帮老人拿东西、和人协作组装零件。这时候需要两个关键能力：不撞伤人 （碰撞安全）和准确感知接触（比如知道手按在哪个位置、用了多大劲），而 "机器人皮肤" 就是实现这两个能力的核心部件。
2. 现有技术的局限
之前做机器人皮肤常用两种方法：
- 「阵列索引」：像贴很多小传感器（比如压敏电阻），缺点是布线复杂、大面积成本高；
- 「模块化」：把皮肤分成小块拼接，缺点是拼接处灵敏度可能断层。
后来出现了ERT 技术（电阻层析成像），它的优势很突出
- 只用少量电极（比如文章里的 4×4 电极）就能监测大面积；
- 可弯曲、布线简单、抗碰撞（适合机器人全身覆盖）。
但 ERT 有个致命问题：空间灵敏度不均 。因为电极通电后会产生 "边缘效应"------ 电场线在电极附近挤得很密（电流密度高），所以电极附近一按就有强信号（敏感）；而中间区域电场线很疏（电流密度低），按了信号很弱（不敏感）。这会导致机器人 "摸不准"：按电极旁边觉得 "很用力"，按中间觉得 "没用力"，严重影响触觉判断。
3. 前人的解决方案不够好
- 「软件补偿」：通过算法校准灵敏度，但只针对几个特定点，没法覆盖整个皮肤；
- 「硬件优化」：调整电极位置，但电极附近还是太敏感，没法做到完全均匀。

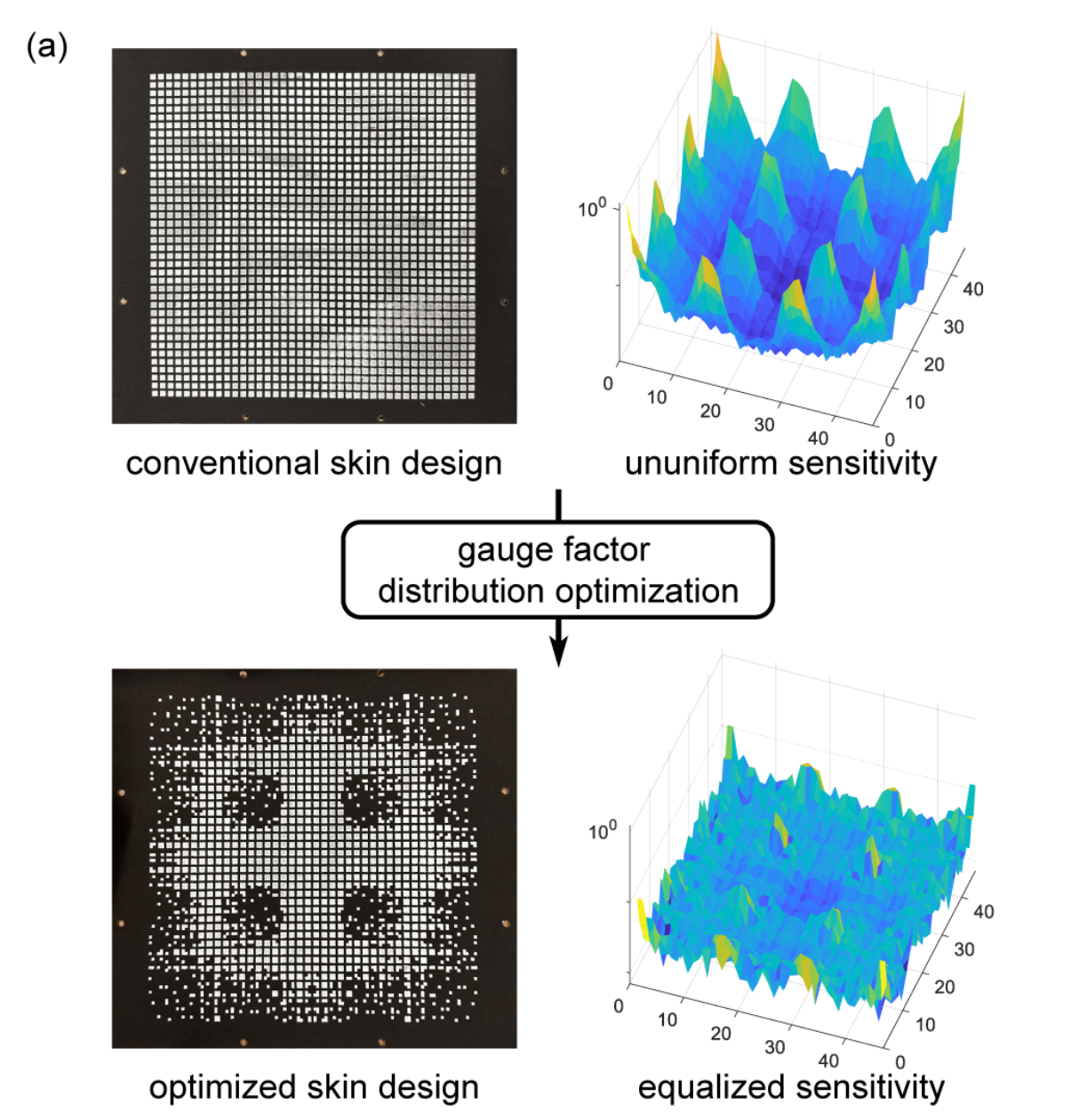

所以作者提出了新方法：通过优化 "导电贴片的密度" 来均衡灵敏度------ 电极附近（敏感区）少放导电贴片，中间（不敏感区）多放 / 保留贴片，再用 "拓扑优化" 让这个过程更精准是优化后的皮肤层设计，(b) 是灵敏度均匀后，触觉重建的效果更准）。
二、基础：ERT 机器人皮肤是怎么工作的？
要理解优化方法，先得知道皮肤的 "底层逻辑"。
1. ERT 的核心原理："正向算电压，反向推按压"
ERT 本质是 "通过电信号反推触觉"，分两步：
- 正向问题：已知传感器的电导率分布，算电流通过时会产生什么电压变化（用麦克斯韦电磁方程 + 有限元法 FEM，得到一个 "Jacobian 矩阵" 来描述电导率和电压的关系）。通俗说："预先算好'电流流过传感器的某个位置，会输出多少电压'的规律"。
- 反向问题：实际使用时，测到电压变化，反推哪里被按压（因为电导率会随按压变化）。但这个问题是 "病态的"------ 一个电压变化可能对应多个按压位置，所以需要用 "Tikhonov 正则化" 加约束，让结果唯一。通俗说："测到电压信号后，根据预先算好的规律，反推'到底是哪个位置被按了'"。

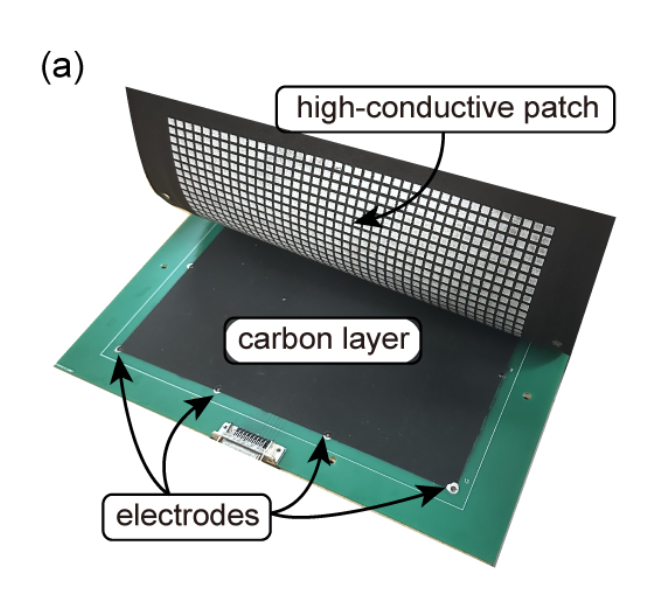

2. 传感器的结构和工作机制
文章里的传感器是 "多层结构"：
- 基层：低导电材料（喷了炭黑漆的 PCB 板），上面按 4×4 网格放了 16 个电极，每个电极间距 80mm；
- 皮肤层：高导电贴片（银浆做的，2×2mm 大小）+ 非导电格子（像 "棋盘"，格子里是贴片，格子外不导电）；
- 顶层：4T 氯丁橡胶（软的，保护内部结构，同时传递压力）。

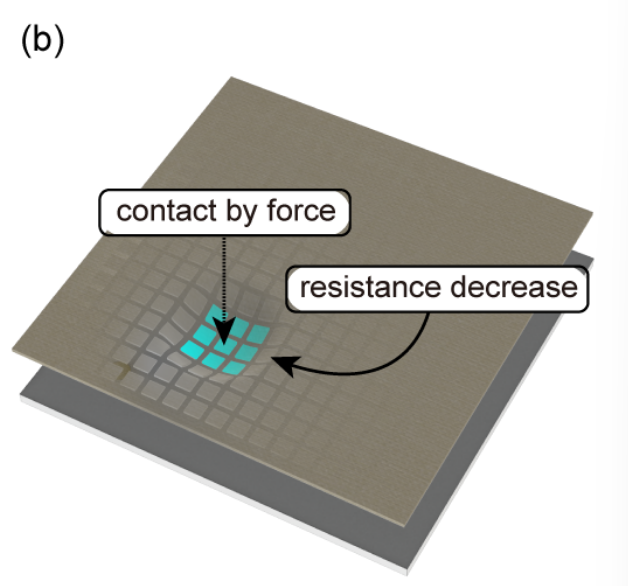

工作时的 ：当你按压皮肤时，顶层把力传到皮肤层，高导电贴片会接触到底层的低导电材料，导致 "局部电阻降低"------ERT 就是通过检测这种 "电阻变化（电导率变化）"，来判断 "哪里被按了、按了多大劲"。
3. 空间灵敏度的定义
文章里把 "灵敏度" 定义为："按压一个特定区域时，传感器输出的电压变化的强弱"（用 L2 范数计算）。通俗说："灵敏度就是'按一下'的'信号响应'------ 响应强 = 灵敏，响应弱 = 不灵敏"。
三、核心：怎么优化灵敏度？
这是文章的创新点核心，简单说就是 "针对性调整导电贴片密度"，再用 "拓扑优化" 让这个过程更高效。

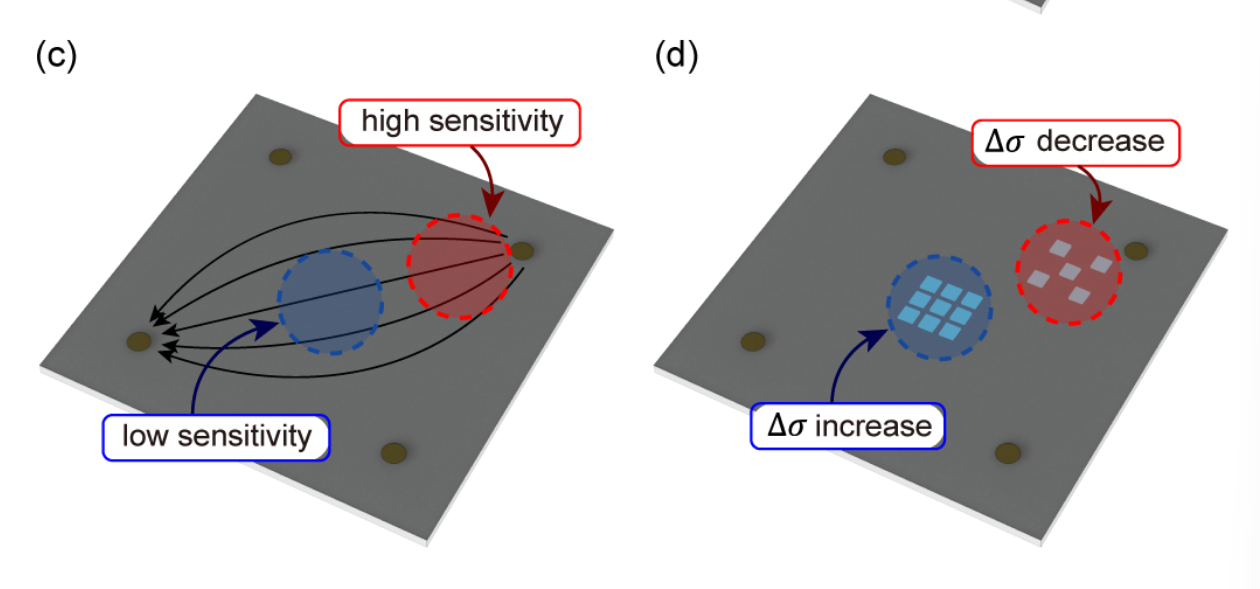

1. 优化思路："敏感区减贴片，不敏感区加贴片"
因为 "边缘效应" 导致：
- 电极附近：电流密度高→灵敏度高→需要减少导电贴片密度（降低 "应变系数"，让信号弱一点）；
- 中间区域：电流密度低→灵敏度低→需要增加 / 保留导电贴片密度（提高 "应变系数"，让信号强一点）。
这里的 "应变系数（Gauge Factor）" 可以理解为 "传感器对压力的'反应系数'"------ 系数大，一点压力就有强信号；系数小，压力大信号也弱。
2. 优化方法："二进制图 + 两步迭代"
为了让优化更精准，作者用了 "有限元模拟 + 二进制图像" 的组合：

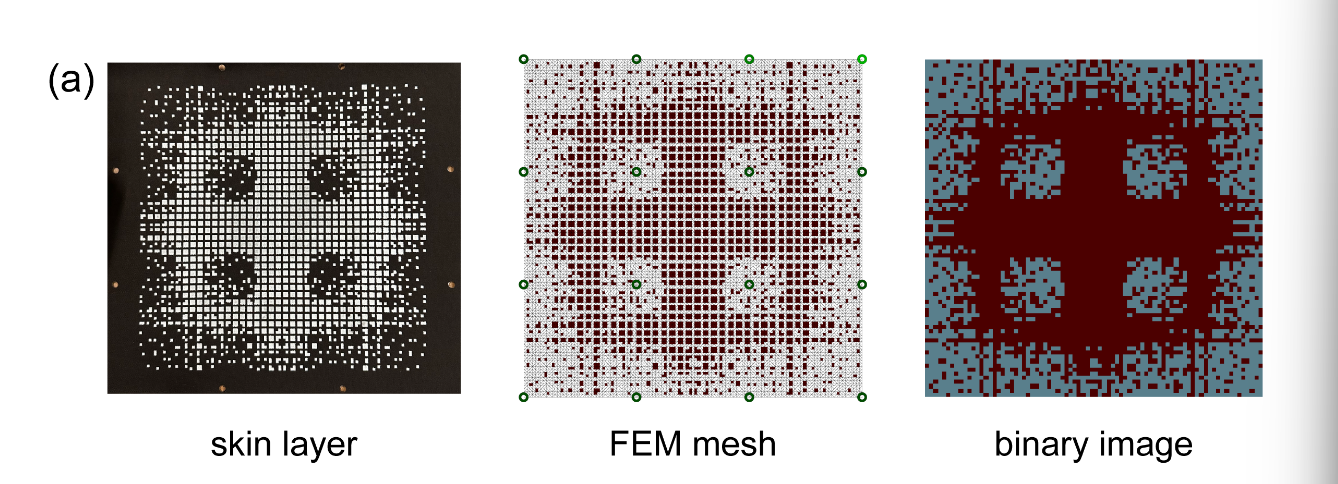

- 用二进制图表示导电贴片：把皮肤层转换成 80×80 的像素图（每个像素对应一个 2×2mm 的导电贴片），"1" 表示有贴片，"0" 表示没有贴片。这样就能用 "像素的增减" 来控制贴片密度，计算量比直接用 FEM 网格小很多。
- 优化目标：最小化 "灵敏度的标准差"------ 标准差越小，灵敏度越均匀（比如全班同学成绩的标准差小，说明大家分数差不多）。
优化分两步迭代，直到灵敏度均匀：
- 评估灵敏度：在整个传感器上按 47×47 的网格点（每 5mm 一个点），每个点用 10×10mm 的压头按压（比 FEM 网格的最小单位大，确保能覆盖整个区域），测电压变化算灵敏度；

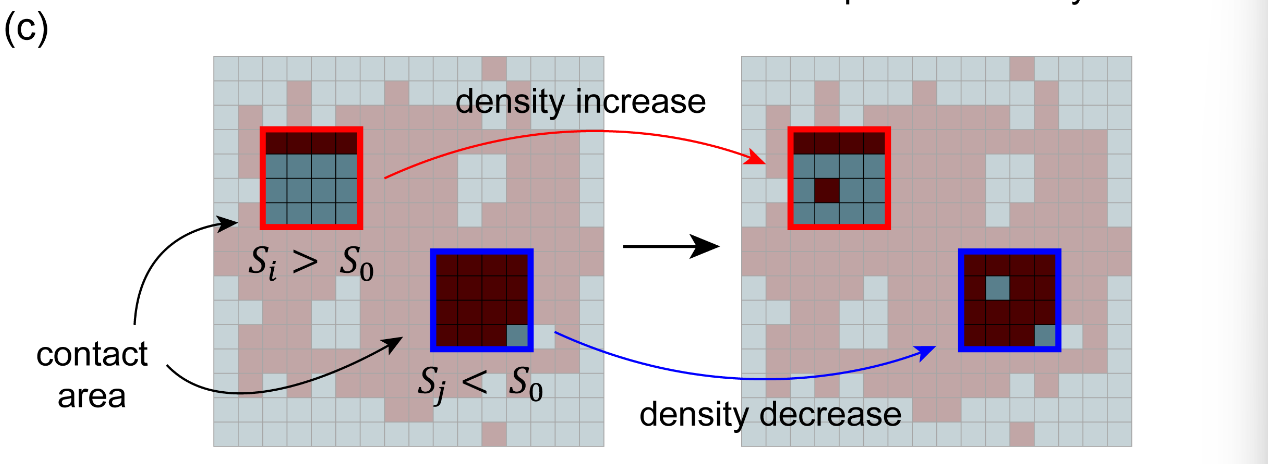

- 调整贴片密度 ：
- 先设一个 "目标灵敏度 S0"：取传统设计中 "最低的灵敏度"（也就是中间区域的灵敏度）；
- 对每个按压区：如果灵敏度＞S0（敏感区），就把二进制图里的 "1" 改成 "0"（减贴片）；如果灵敏度＜S0（不敏感区），就把 "0" 改成 "1"（加贴片）；
- 为了避免 "局部最优"（比如某个区域一直调不好），作者用了改进的 BESO 算法：每次迭代只随机改 1 个像素，10% 概率不改，还约束 "不能让某个按压区全是 0"（避免出现 "盲点"------ 按了没反应）。
四、优化结果：真的变均匀了吗？
作者通过模拟验证了优化效果，核心看 "三个指标"：灵敏度的标准差（越小越好）、均值、最大 / 最小比值（越小越好）。
1. 迭代过程的变化
随着迭代次数增加（最多 100 次）：
- 标准差（图 4 (a)）从 0.08 降到 0.009，降了 9 倍；
- 最大 / 最小比值（图 4 (c)）从 119.45 降到 16.32，降了 7.32 倍；
- 40 次迭代后指标收敛，作者选了第 43 次的设计（之后会因为随机调整出现波动）。
2. 二进制图和灵敏度的进化

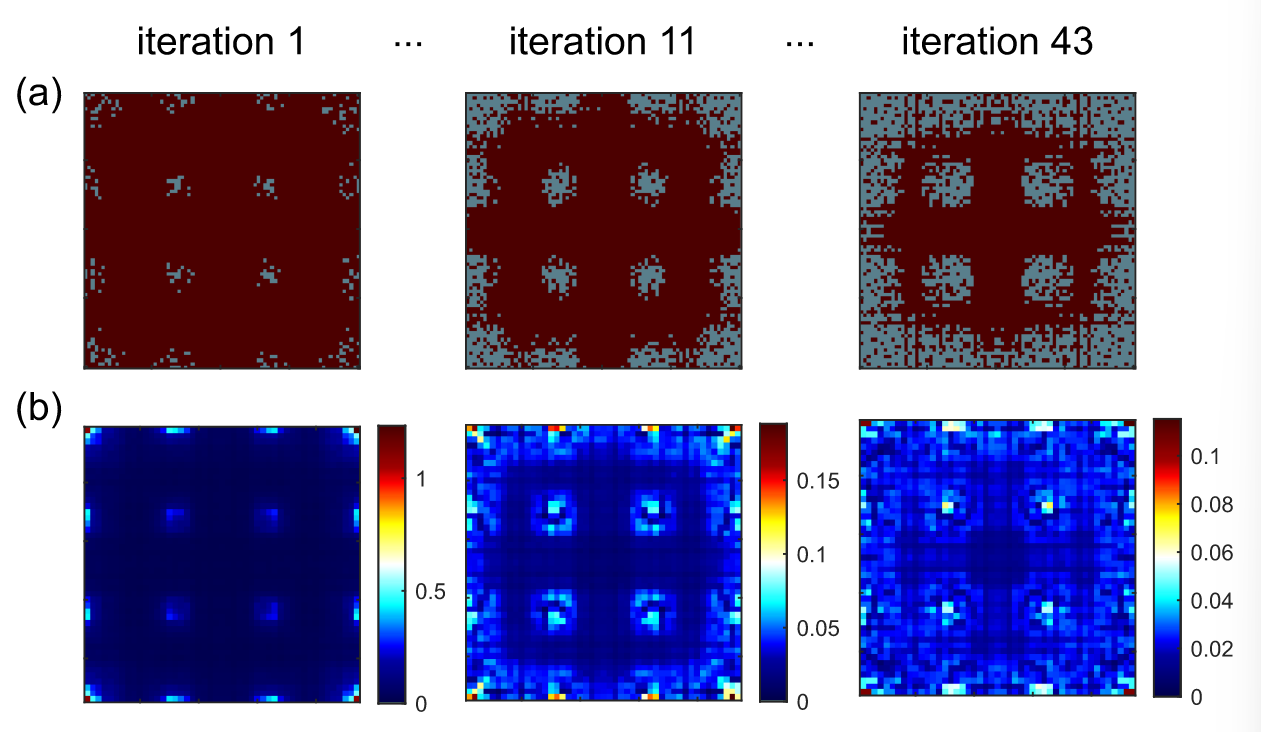

从左到右是迭代 1 次、11 次、43 次的效果：
- 二进制图（图 5 (a)）：电极附近的 "红色像素（有贴片）" 越来越少（密度降低），中间区域基本不变（密度保留）；
- 灵敏度分布（图 5 (b)）：一开始电极附近 "很亮（敏感）"，中间 "很暗（不敏感）"，迭代后整个区域亮度均匀（灵敏度一致）。
3. 更深的分析："分辨能力" 提升

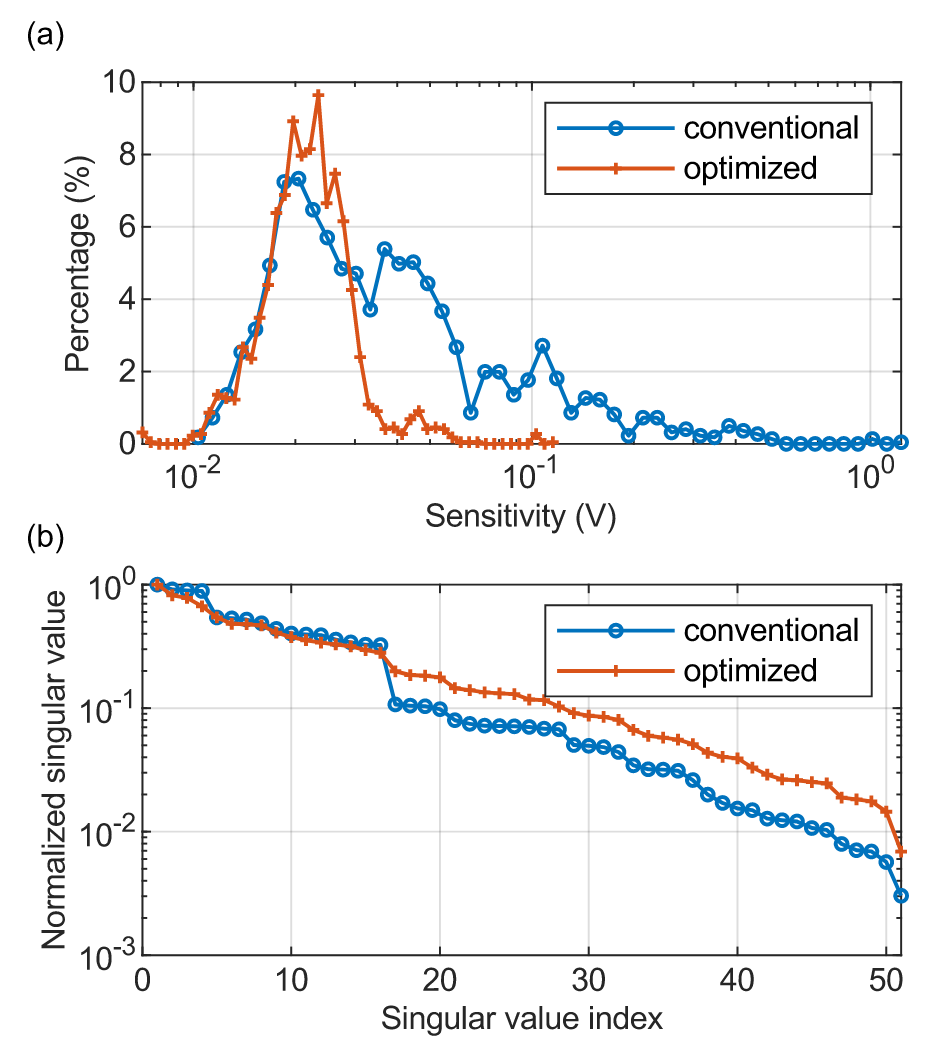

- 灵敏度直方图（图 6 (a)）：传统设计的灵敏度分布很宽（从 0.01 到 0.15），优化后很集中（主要在 0.02 左右），说明均匀性大幅提升；
- 奇异值分析（图 6 (b)）：奇异值反映 "反向问题的可解性"------ 奇异值越高、越均匀，说明 "从电压反推按压位置" 的能力越强。优化后的奇异值明显更高，且分布更均匀，意味着机器人 "摸得更准"。
五、实验验证：模拟结果靠谱吗？

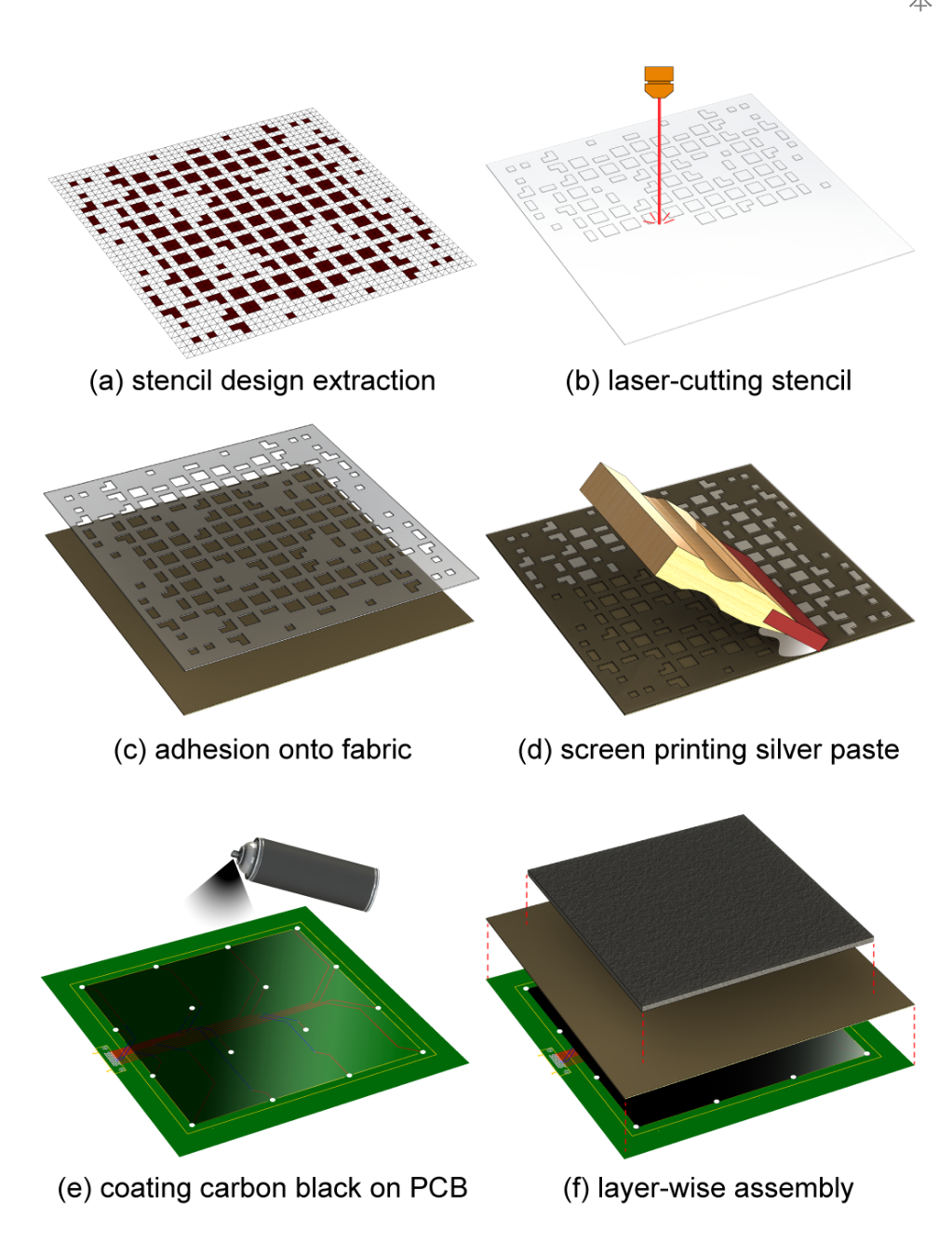

1. 传感器怎么造出来的？
关键是做出 "优化后的导电贴片图案"（因为图案复杂，用丝网印刷）：
- 从 FEM 模型里提取 "非导电区" 的形状，激光切割聚酯薄膜做 "模板"；
- 把模板贴在非导电布上，用丝网印刷把银浆（高导电）印上去（模板挡住的地方没有银浆，就是非导电区）；
- 基层喷上炭黑漆（低导电），再把皮肤层和基层粘起来，顶层贴氯丁橡胶 ------ 传感器就做好了。

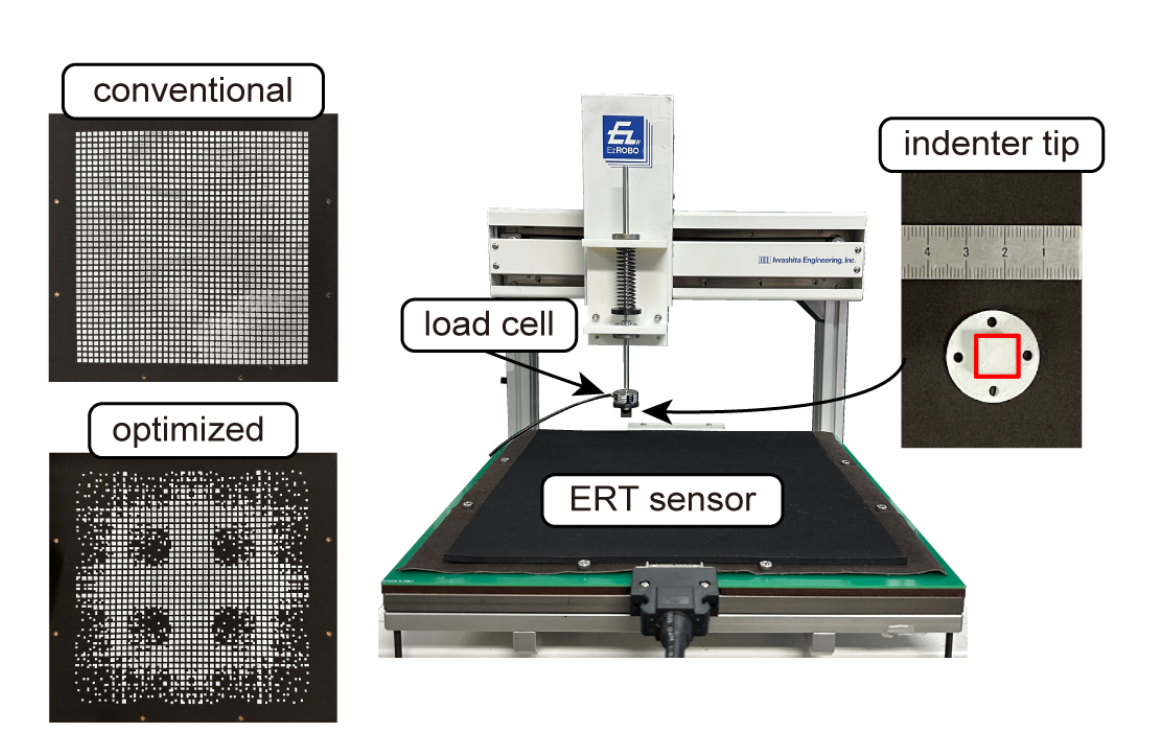

2. 实验怎么测？
用 "三轴龙门系统"（EzRobo-5GX）做 "按压实验"：
- 压头是 10×10mm 的方形（和模拟一致），每次按 10N 的力（用测力传感器控制力度）；
- 在传感器上按 24×24 的网格点（每 10mm 一个点），测每个点的灵敏度。

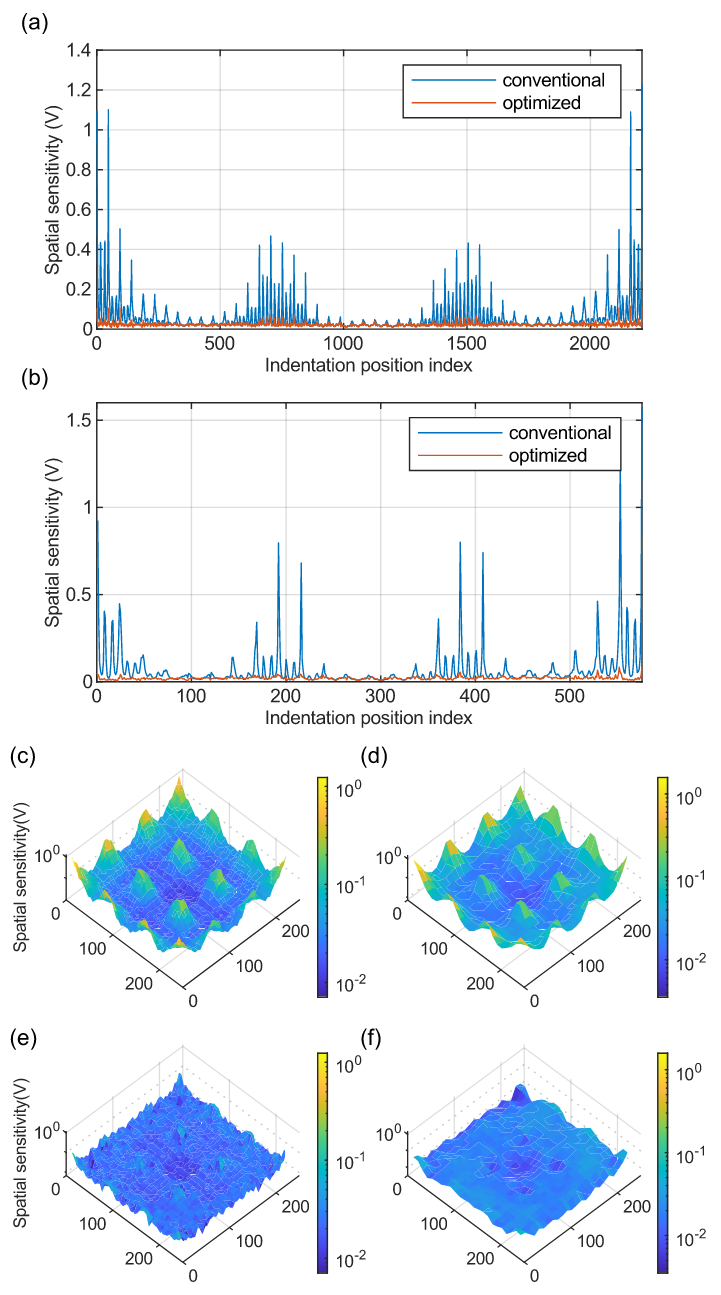

3. 实验结果：和模拟一致
图 9 左边是模拟结果，右边是实物结果：
- 传统传感器（图 9 (c)(e)）：电极附近 "亮（敏感）"，中间 "暗（不敏感）"，灵敏度差异大；
- 优化传感器（图 9 (d)(f)）：整个区域亮度均匀，灵敏度差异小。
数据对比更直观：
| 指标 | 传统传感器 | 优化传感器 | 提升倍数 |
|---|---|---|---|
| 灵敏度标准差 | 0.1297 | 0.0083 | 15.63 倍 |
| 最大 / 最小比 | 201.67 | 23.76 | 8.49 倍 |
作者也提到了不足：目前 10×10mm 的接触区还不够大，没法做到 "完全均匀"------ 未来需要调整接触区大小和电极密度。
六、结论与未来方向
1. 核心结论
作者提出的 "通过拓扑优化调整导电贴片密度" 的方法，成功解决了 ERT 机器人皮肤的灵敏度不均问题：
- 模拟中：灵敏度标准差降 9 倍，最大 / 最小比降 7.32 倍；
- 实物中：标准差降 15.63 倍，最大 / 最小比降 8.49 倍；
- 同时提升了 "反向问题的可解性"（奇异值分析），让机器人更能 "摸准" 触觉。
2. 未来要做的
- 优化 "接触区大小" 和 "单位面积电极数" 的关系，实现完全均匀的灵敏度；
- 在实际人机交互场景中测试（比如机器人和人握手、拿东西），验证优化后的皮肤是否真的能提升安全性和准确性。
核心创新点总结
- 方法创新：首次通过 "调整导电贴片密度" 来调制应变系数，针对性解决边缘效应 ------ 敏感区减密度、不敏感区增密度，从硬件层面实现全局灵敏度均衡；
- 优化创新：用 "二进制图像 + 改进 BESO 算法" 做拓扑优化，既降低了计算量，又避免了局部最优，还防止出现 "触觉盲点"；
- 实现创新：用丝网印刷技术做出复杂的导电贴片图案，把模拟结果落地成实物，验证了方法的可行性；
- 性能创新：不仅均衡了灵敏度，还通过奇异值分析证明 "触觉分辨能力" 提升，为 ERT 机器人皮肤的实际应用（人机交互）打下基础。
