液位测量是工业生产（如化工储罐、食品饮料灌装）与实验分析中的常见需求，利用 LabVIEW 的IMAQ Find Straight Edges 3 VI可实现非接触式、高精度的液位检测。其核心原理是通过识别液体表面与容器壁的交界直线边缘，转化为实际液位高度，具有抗干扰性强、响应速度快的优势。

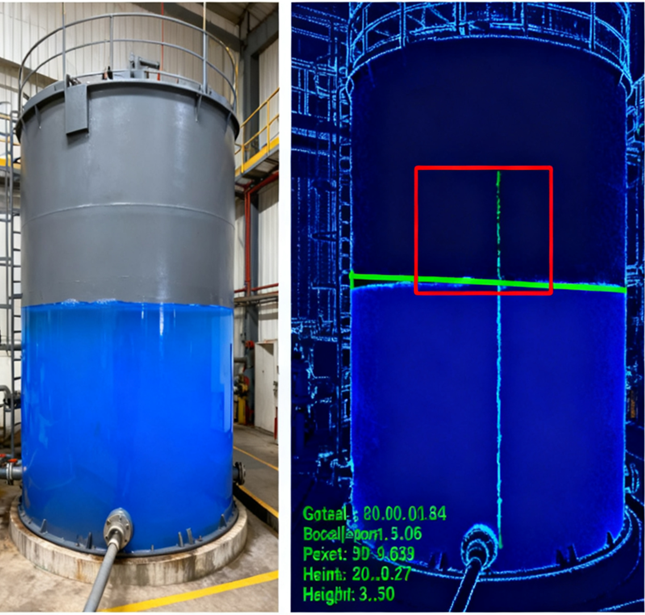

液位检测
液位的视觉特征符合直线边缘检测的适用条件：液体表面（如水面、油面）与容器内壁或背景形成明显的灰度交界，且在垂直于重力方向上呈现直线特征（忽略微小波动时）。IMAQFind Straight Edges 3 VI可精准捕捉这一交界边缘，具体适配点包括：
-
边缘极性明确：液体与空气（或容器）的灰度差异稳定（如透明液体在深色容器中呈现 "亮→暗" 或 "暗→亮" 的阶跃变化），可通过 "Edge Polarity" 参数定向筛选；
-
直线特征显著：液位在静态或低流速下近似直线，符合 "Line Options" 中直线拟合的算法要求；
-
区域可控：通过 ROI 设置可聚焦容器的液位观测区域，排除容器外背景干扰。
液位测量流程
以化工储罐液位在线监测为例，具体步骤如下：
1. 硬件与图像采集
-
硬件配置：工业相机（安装于储罐侧面观测窗正前方）、LED 背光源（增强液位边缘对比度）；
-
图像预处理：通过 LabVIEW 的 IMAQ 模块进行图像灰度化、降噪（如 "Median" 滤波），消除反光或气泡导致的局部噪声。
2. ROI 与参数配置
-
ROI 设置：划定容器内液位可能波动的垂直区域（如矩形 ROI，高度覆盖储罐量程，宽度略窄于容器内径），减少无效计算；
-
核心参数配置：
-
-
边缘选项：选择 "Rising Edges" 或 "Falling Edges"（根据液体与容器的灰度对比，例如透明液体在黑色容器中呈现 "暗→亮" 的上升沿）；"Kernel Size=3"（平衡噪声抑制与边缘锐度）；"Minimum Edge Strength=15"（过滤液体表面微小波纹的弱边缘）；
-
搜索方向：设为 "Top to Bottom"（沿容器高度方向扫描，匹配液位垂直变化特性）；
-
直线选项："Number of Lines=1"（单条液位线）；"Type=Best Edge Projection"（优先提取最强边缘，适应液位轻微波动）；"Orientation=0"（假设液位水平，允许 "Angle Range=5" 应对微小倾斜）。
-
3. 液位计算与输出
-
从 "Straight Edges" 输出中提取液位线的 "Point1 (Pixel)" 或 "Point2 (Pixel)" 坐标，取垂直方向（Y 轴）像素值；
-
结合图像标定参数（像素 - 毫米转换系数，通过已知高度的标定物预先获取），将像素坐标转换为实际液位高度；
-
通过 LabVIEW 的 DAQ 模块或网络通信，将液位数据实时传输至控制系统，实现超阈值报警或自动调节。
使用技巧
- 应对液位波动：
若液体存在轻微波动（如搅拌过程），可启用 "Data ProcessingMethod=Median"（中值滤波），或增大 "Width" 参数（如设为 5），平滑边缘轮廓以减少波动干扰；
- 消除反光干扰：
若容器壁反光导致虚假边缘，可在 "Edge Options" 中提高 "Minimum Edge Strength"，或通过 "Edge Polarity" 限定边缘类型（如仅保留 "Falling Edges"）；
- 提升检测速度：
启用 "OptimizedMode=TRUE"（关闭梯度值输出），并将 ROI 压缩至液位可能出现的最小范围（如仅监测量程的 80% 区域），使检测帧率提升至 30fps 以上，满足实时性要求。
总结
IMAQ Find Straight Edges 3 VI为液位测量提供了高效的视觉解决方案，通过针对性配置边缘检测参数与 ROI 区域，可在复杂工业环境中实现非接触式、高精度的液位监测。相比传统的浮子式、超声波等方法，该方案具有抗腐蚀（无需接触液体）、响应快（毫秒级检测）、易集成（直接与 LabVIEW 控制系统联动）等优势，广泛适用于食品、化工、制药等行业的液位管控场景。
