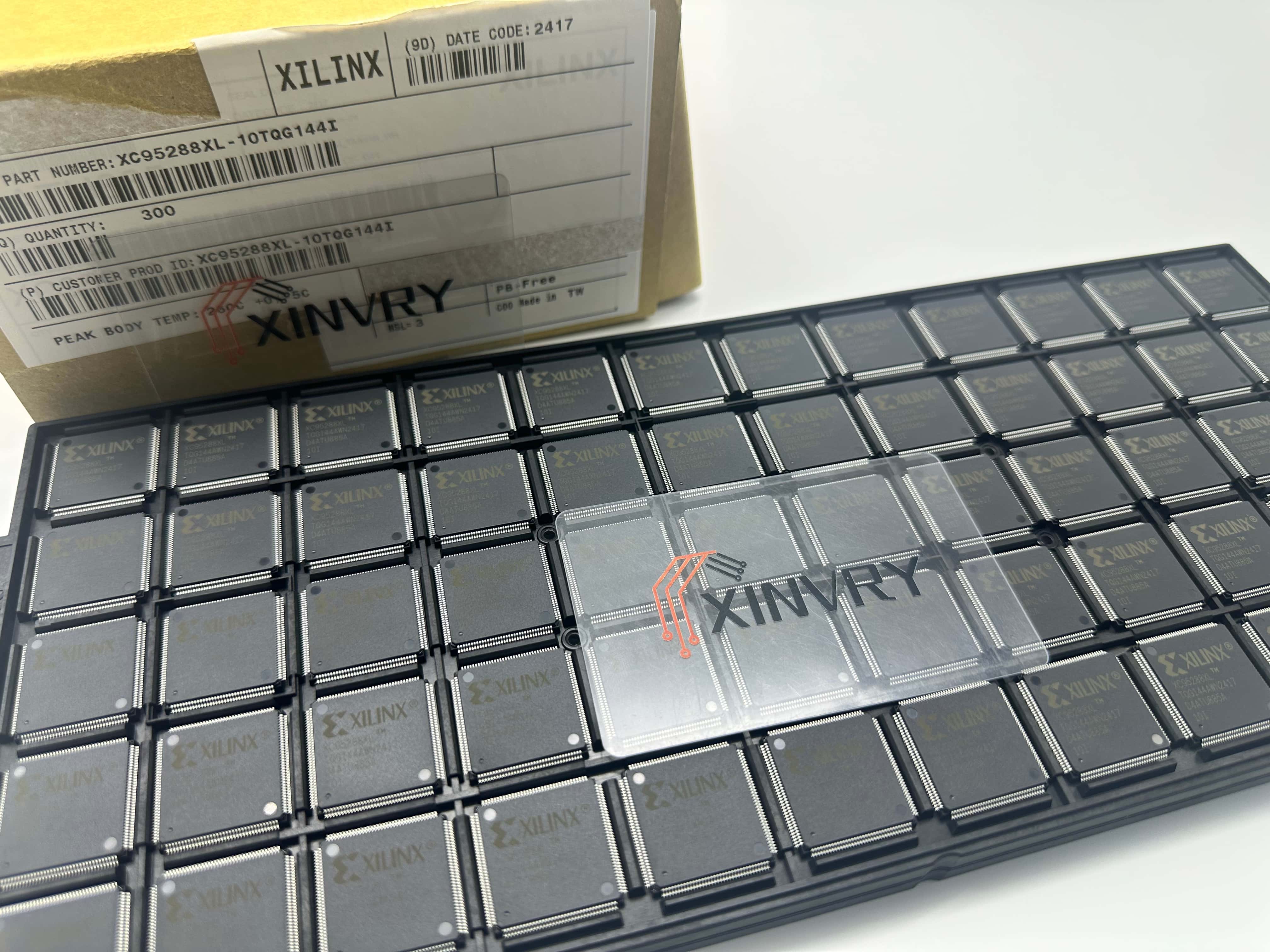

XC95288XL-10TQG144I 赛灵思Xilinx 推出的一款高性能、低功耗 CPLD（复杂可编程逻辑器件），属于 Xilinx 的 XC9500XL 系列。该系列器件采用 3.3V 低电压 CMOS 工艺制造，支持 5V 兼容 I/O，面向需要确定时序响应、高速逻辑控制和低功耗特性的数字系统。
在架构上，XC95288XL-10TQG144I 基于 Xilinx 的 FastFLASH CPLD 技术，内部包含 288 个宏单元（Macrocell），是该系列中较大容量型号之一。每个宏单元由可配置逻辑阵列（PLA）、可编程与门阵列、异步/同步触发器以及可选输出控制组成，能够实现复杂的组合逻辑与时序逻辑。宏单元以逻辑块（Function Block, FB）为单位组织，每个逻辑块通过全局可编程互连矩阵（PIA）连接至其他模块，从而在可预测延迟的条件下实现高速信号路径。
XC95288XL 系列提供高达约 6,000 等效门级的逻辑能力，支持高达 90 MHz 的逻辑操作频率，传播延迟低至约 5 ns，能够满足中速至高速控制类设计需求。每个宏单元均可配置为组合逻辑、寄存器或三态输出模式，可通过软件实现异步或同步复位、时钟使能以及多时钟域的独立工作。
在电气特性方面，XC95288XL-10TQG144I 的核心工作电压为 3.3V，但所有 I/O 均具备 5V 容忍特性，可直接与 5V TTL 逻辑电路互连。I/O 引脚支持多种标准（LVTTL、LVCMOS、PCI 等），适用于混合电平系统设计。
在时钟与时序性能上，该器件具有固定的、可预测的延迟结构，这是 CPLD 相较 FPGA 的显著特征。由于内部互连为确定拓扑而非可变路由网络，设计者可以精确控制信号延迟与同步关系，保证时序一致性，特别适合做状态机、时序译码、总线仲裁和地址译码等控制类逻辑。
在配置与开发方面，XC95288XL 系列器件采用基于 Flash 的非易失性存储单元，支持无限次上电启动，不需外部配置存储器。用户可通过 JTAG 接口进行在线编程与调试，支持 IEEE 1149.1 边界扫描标准，可实现系统级在板调试与测试。
赛灵思 Xilinx CPLD XC95288XL 系列选型：
XC95288XL-TQG144 XC95288XL-7CSG280C
XC95288XL-7TQG144I XC95288XL-7BGG256I
XC95288XL-7TQG144C XC95288XL-7BGG256C
XC95288XL-7TQ144I XC95288XL-7BG256I
XC95288XL-7TQ144C XC95288XL-7BG256C
XC95288XL-7PQG208I XC95288XL-6TQG144C
XC95288XL-7PQG208C XC95288XL-6TQ144C
XC95288XL-7PQ208I XC95288XL-6PQ208C
XC95288XL-7PQ208C XC95288XL-6FGG256C
XC95288XL-7FGG256I XC95288XL-6FG256C
XC95288XL-7FGG256C XC95288XL-6BGG256C
XC95288XL-7FG256I XC95288XL-6BG256C
XC95288XL-7FG256C XC95288XL-10TQG144I
XC95288XL-10PQ208I XC95288XL10TQG144I
XC95288XL10PQ208I XC95288XL-10TQG144C
XC95288XL-10PQ208C XC95288XL10TQG144C
XC95288XL-10PQ208 XC95288XL-10TQG144
XC95288XL-10FGG256I XC95288XL-10TQ144I
XC95288XL-10FGG256C XC95288XL-10TQ144C
XC95288XL-10FG256I XC95288XL-10TQ144
XC95288XL-10FG256C XC95288XL-10PQG208I
XC95288XL-10CSG280I XC95288XL-10PQG208C
XC95288XL-10CSG280C XC95288XL-10PQG208
XC95288XL-10BGG256I XC95288XL-10BG256I
XC95288XL-10BGG256C XC95288XL-10BG256C
