Python_OpenCV入门到精通——入门篇（看这一篇就足够了！！！）

计算机视觉使用统计的方法对抗噪声，例如，计算机视觉虽然很难通过某个像素或者这个像素的相邻像素判断这个像素是否在图像主体的边缘上，但是如果对图像某一区域内的像素做统计，那么上述判断就变得简单了，即在指定区域内，图像主体的边缘应该表现为一连串独立的像素，而且这一连串像素的方向应该是一致的。这部分内容就是本书第 13章要为读者讲解的图形检测。

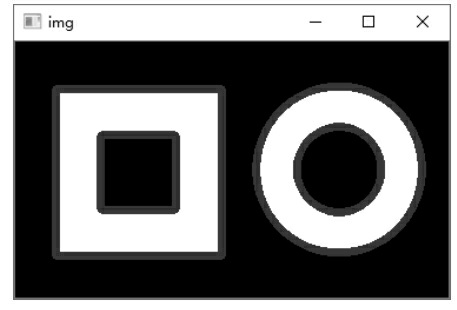

例如，使用图形检测的相关方法，能够把图1.9中的图形边缘绘制成红色，进而得到如图1.10所示的效果

OpenCV包含的模块

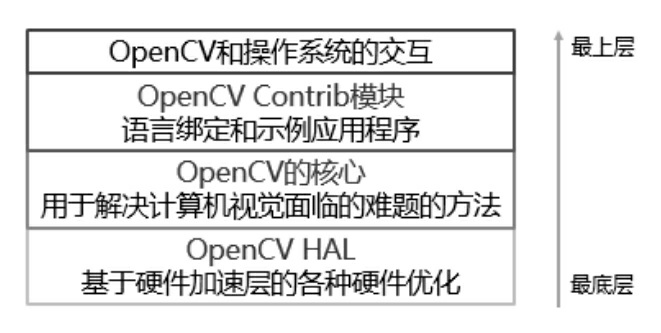

OpenCV包含的模块的层级结构

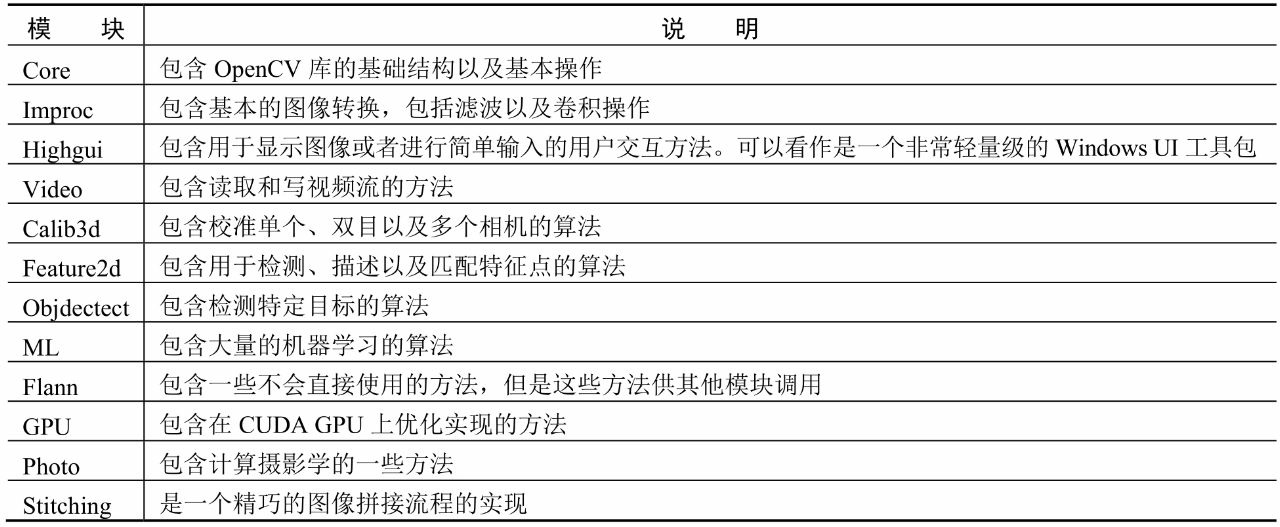

OpenCV常用的模块及其说明

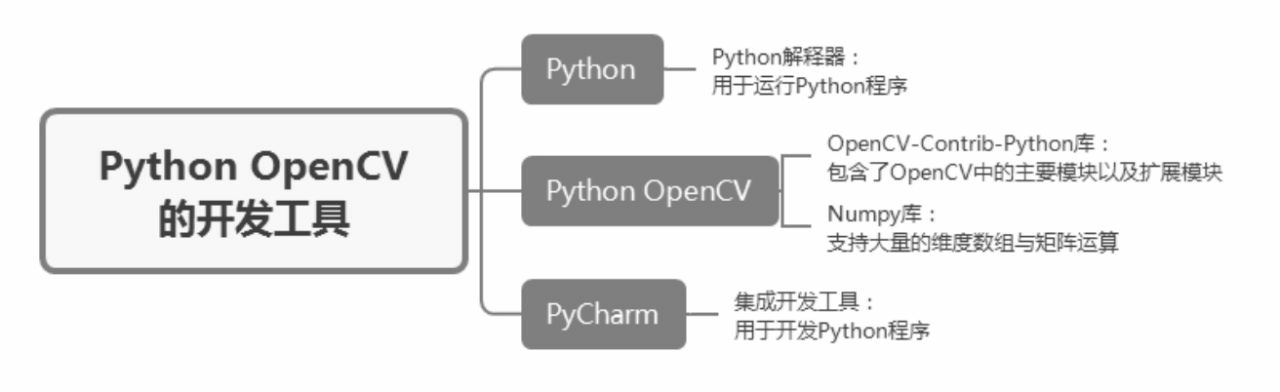

Python OpenCV的开发工具

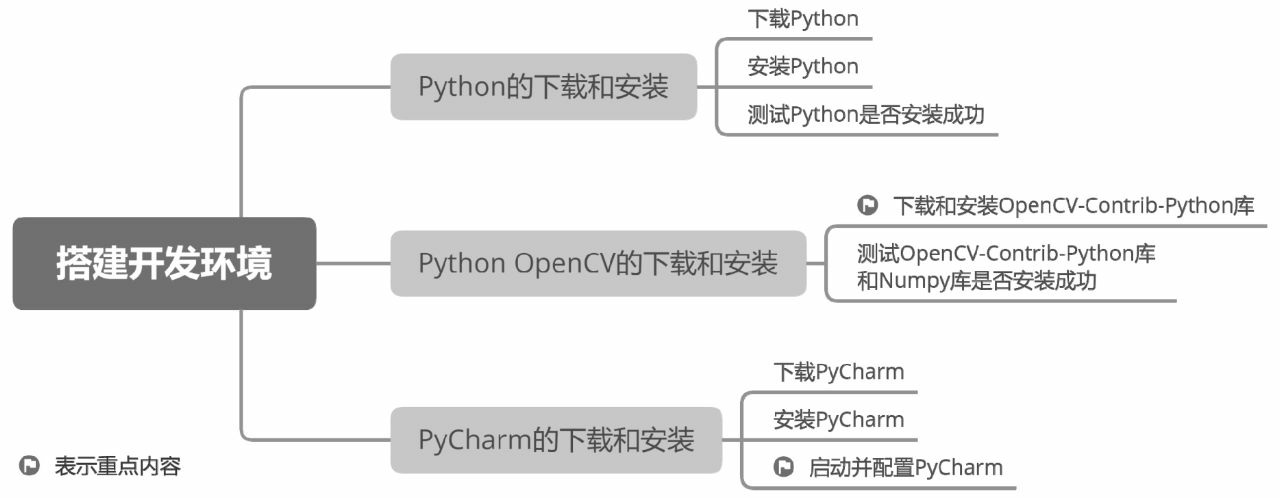

第二章搭建开发环境

第三章图像处理的基本操作

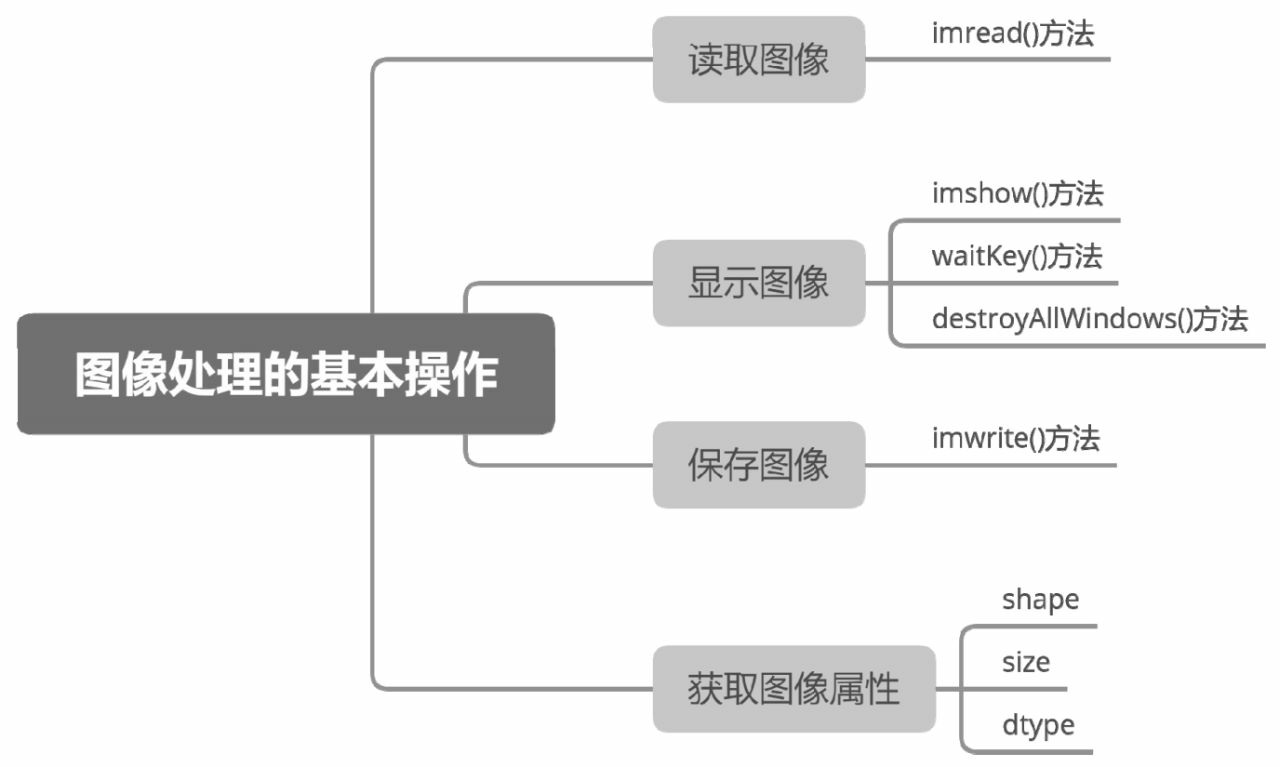

OpenCV的作用在于让开发人员更容易地通过编码来处理图像。那么，处理图像需要执行哪些操作呢？图像处理的基本操作包含4个方面的内容：读取图像、显示图像、保存图像和获取图像属性。其中，常用的图像属性有3个：shape、size和dtype。本章将依次详解实现图像处理的4个基本操作，并分别阐明常用的3个图像属性各自的含义及其使用方法。

3.1读取图像

image = cv2.imread(filename, flags)

image：imread()方法的返回值，返回的是读取到的图像。

filename：要读取的图像的完整文件名。例如，要读取当前项目目录下的 3.1.jpg，filename的值为"3.1.jpg"（双引号是英文格式的）。

flags：读取图像颜色类型的标记。当flags的默认值为1时，表示读取的是彩色图像，此时的flags值可以省略；当flags的值为0时，表示读取的是灰度图像（如果读取的是彩色图像，也将转换为与彩色图像对应的灰度图像）。

图像不在工作目录下的时候，可以用绝对路径，如"D:/1.jpg"

灰度图像是一种每个像素都是从黑到白，被处理为256个灰度级别的单色图像。256 个灰度级别分别用0（纯黑色）～255（纯白色）的数值表示。

3.2显示图像

（1）imshow()方法用于显示图像，其语法格式如下：

cv2.imshow(winname, mat)

winname：显示图像的窗口名称。

mat：要显示的图像。

（2）waitKey()方法用于等待用户按下键盘上按键的时间。当用户按下键盘上的任意按键时，将执行waitKey()方法，并且获取waitKey()方法的返回值。其语法格式如下：

retval = cv2.waitKey(delay)

retval：与被按下的按键对应的ASCII码。例如，Esc键的ASCII码是27，当用户按Esc键时，waitKey()方法的返回值是27。如果没有按键被按下，waitKey() 方法的返回值是-1。

delay：等待用户按下键盘上按键的时间，单位为毫秒（ms）。当delay的值为负数、0或者空时，表示无限等待用户按下键盘上按键的时间。

（3）destroyAllWindows()方法用于销毁所有正在显示图像的窗口，其语法格式如下：

cv2.destroyAllWindows()

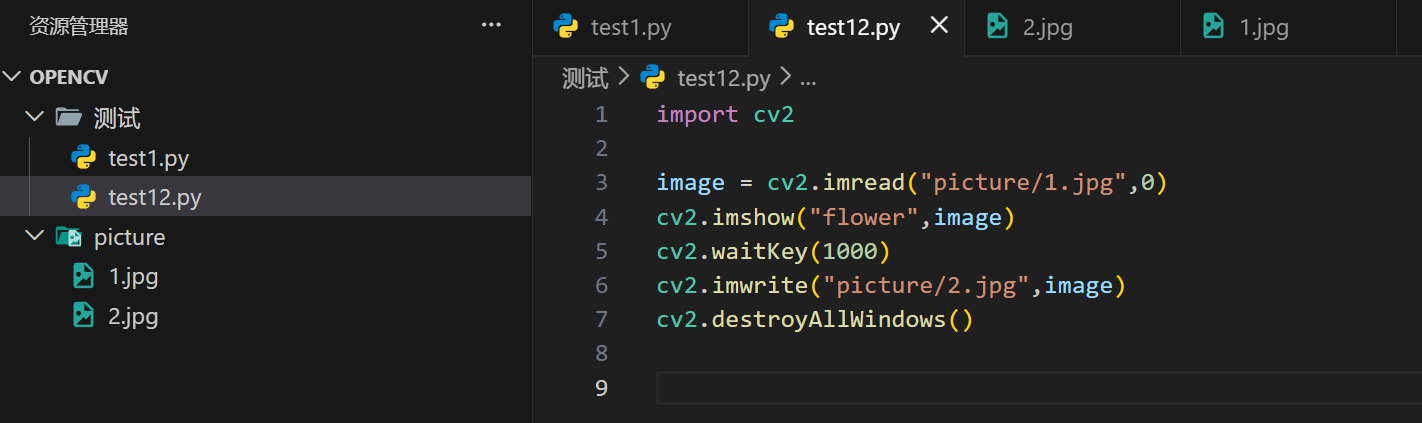

3.3保存图像

在实际开发的过程中，对一幅图像进行一系列的处理后，需要保存处理图像后的结果。为此，OpenCV提供了用于按照指定路径保存图像的imwrite()方法，其语法格式如下：cv2.imwrite(filename, img)

filename：保存图像时所用的完整路径。（这个没必要是完整路径，我是用vs code开发的，所以保存和寻找图片都是当前工作空间文件夹下的，只要相对路径就可以保存了）

img：要保存的图像。

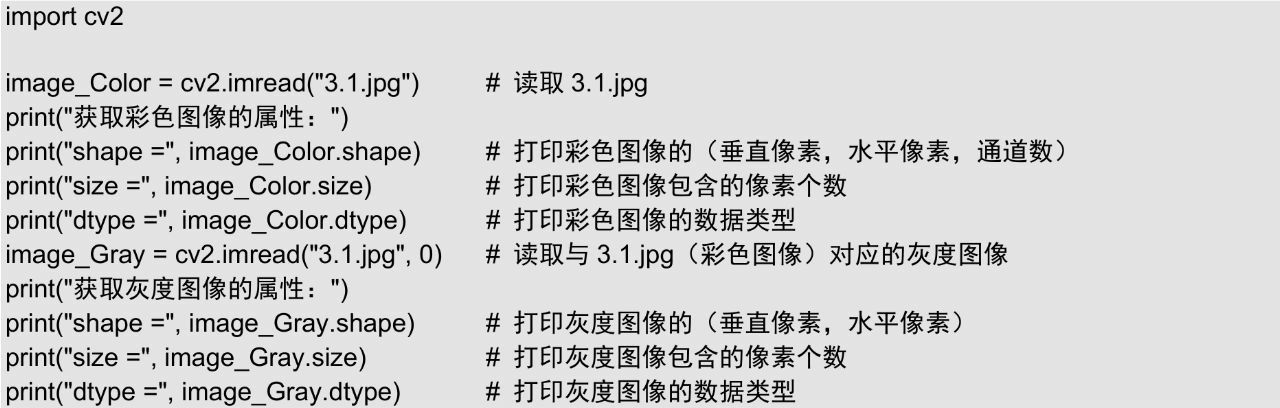

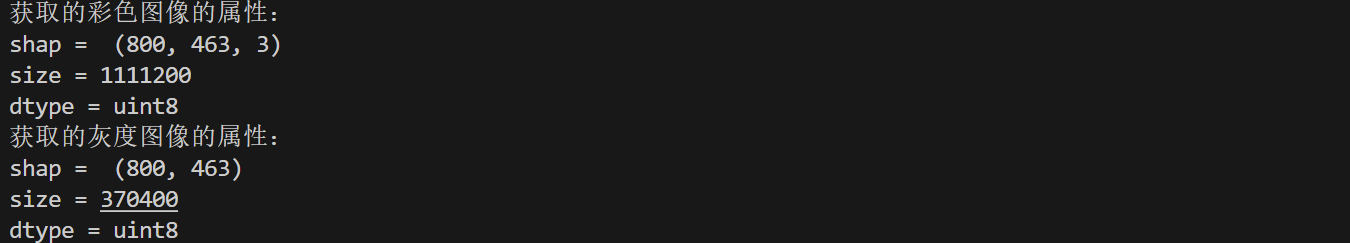

3.4获取图像属性

在处理图像的过程中，经常需要获取图像的大小、类型等图像属性。为此， OpenCV提供了shape、size和dtype 3个常用属性，具体含义分别如下。

shape： 如果是彩色图像，那么获取的是一个包含图像的水平像素、垂直像素和通道数的数组，即（垂直像素，水平像素，通道数）；如果是灰度图像，那么获取的是一个包含图像的水平像素和垂直像素的数组，即（垂直像素，水平像素）。

说明: 垂直像素指的是垂直方向上的像素，水平像素指的是水平方向上的像素。有关像素、灰度图像和通道的内容，将在本书的第4章和第5章进行讲解

**size：**获取的是图像包含的像素个数，其值为"水平像素×垂直像素×通道数"。灰度图像的通道数为1。

**dtype：**获取的是图像的数据类型。

3.5小结

本章主要详解了两个内容：图像处理的基本操作和常用的图像属性。

读者在完成图像处理的基本操作的过程中，要注意3个问题：

一是通过更改参数，imread()方法读取到的图像既可以是一幅彩色图像，也可以是一幅灰度图像；

二是为了能够正常显示图像，要在 cv2.imshow()方法后紧跟着cv2.waitKey()方法；

三是当声明路径名时，"/"和"\\"的作用是等价的（例如，D:/3.1.jpg等价于D:\\3.1.jpg）。

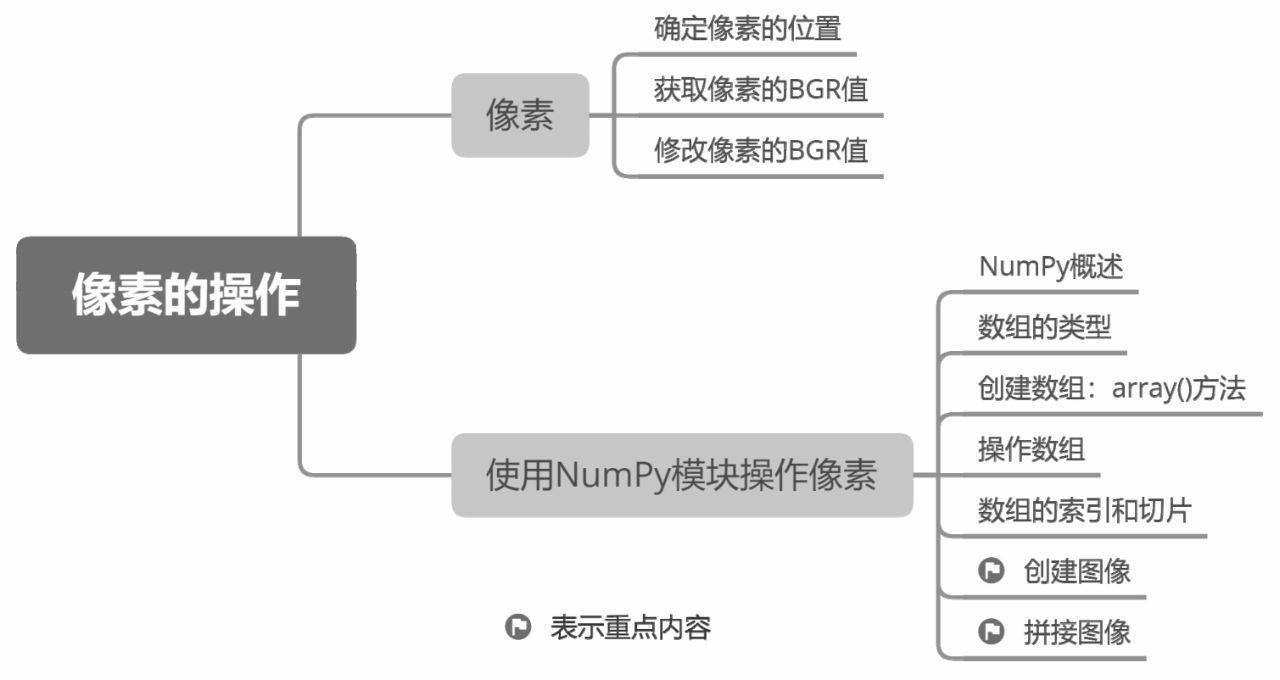

第四章像素的操作

像素是图像的最小单位。每一幅图像都是由M行N列的像素组成的，其中每一个像素都存储一个像素值。以灰度图像为例，计算机通常把灰度图像的像素处理为256个灰度级别，256个灰度级别分别使用区间[0, 255]中的整数数值表示。其中，"0"表示纯黑色；"255"表示纯白色。本章将围绕着像素展开，介绍如何使用NumPy模块操作像素。

4.1像素

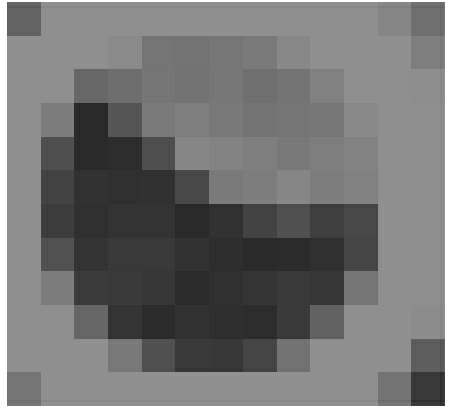

像素是构成数字图像的基本单位。现有一幅显示花朵的图像（见图4.1），在花瓣边缘提取一个小圆圈圈住的区域，将得到一幅如图4.2所示的图像。

不难发现，图4.2所示的图像是由许多小方块组成的，通常把一个小方块称作一个像素。因此，一个像素是具有一定面积的一个块，而不是一个点。需要注意的是，像素的形状是不固定的，大多数情况下，像素被认为是方形的，但有时也可能是圆形的或者是其他形状的。

4.1.1　确定像素的位置

以图4.1为例，在访问图4.1中的某个像素前，要确定这个像素在图4.1中的位置。那么，这个位置应该如何确定呢？

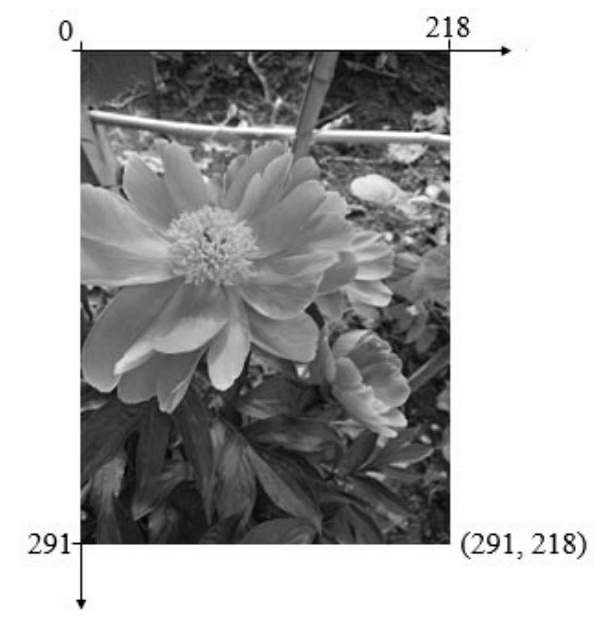

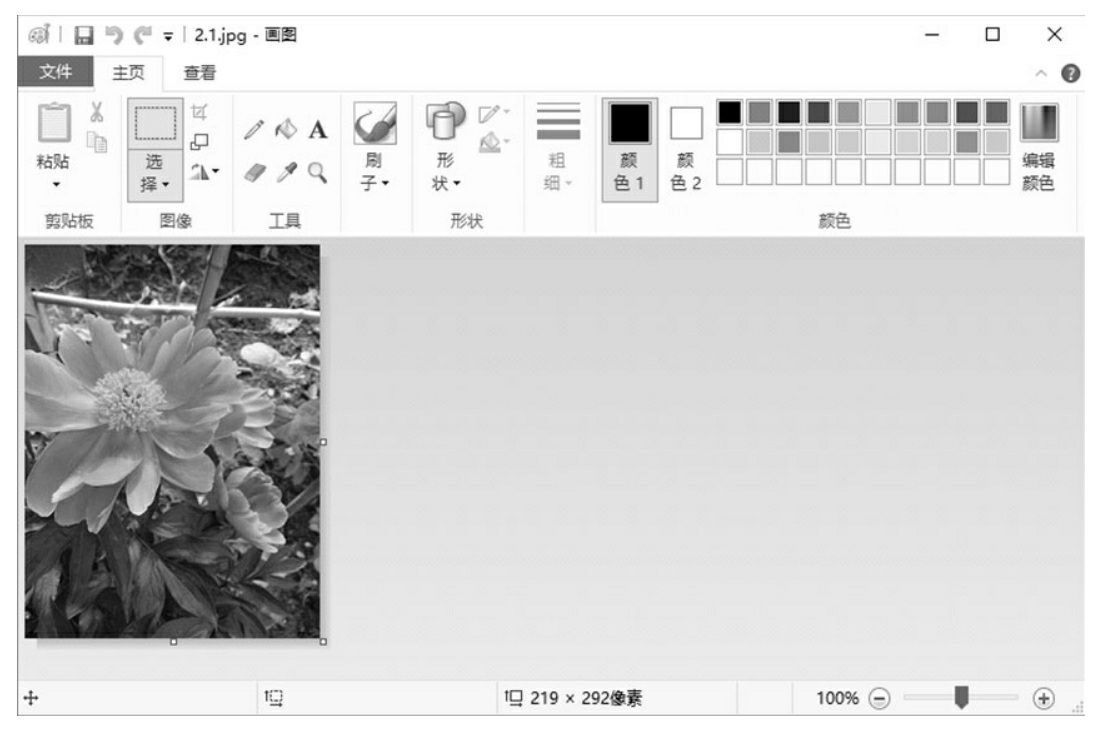

在Windows 10系统的"画图"工具中打开图4.1，得到如图4.4所示的界面。在这个界面中，就会得到图4.1在水平方向的像素是219个，在垂直方向的像素是292个

说明图4.1在水平方向的像素是219个，与其对应的是x轴的取值范围，即0～218；同理，在垂直方向的像素是292个，与其对应的是y轴的取值范围，即0～291。

这样，就能够通过坐标来确定某个像素在图4.1中的位置。在OpenCV中，正确表示图4.1中某个像素坐标的方式是(y, x)。例如，在如图4.5所示的坐标系中，图4.1右下角的像素坐标是(291, 218)。

4.1.2　获取像素的BGR值

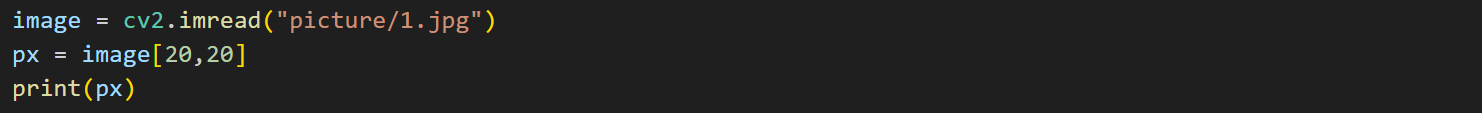

现使用print()方法打印这个像素，将得到这个像素的BGR值，代码如下：

得到的是一个BGR的数组 [247 149 49]

在讲解这3个数值各自代表的含义之前，先了解什么是三基色。

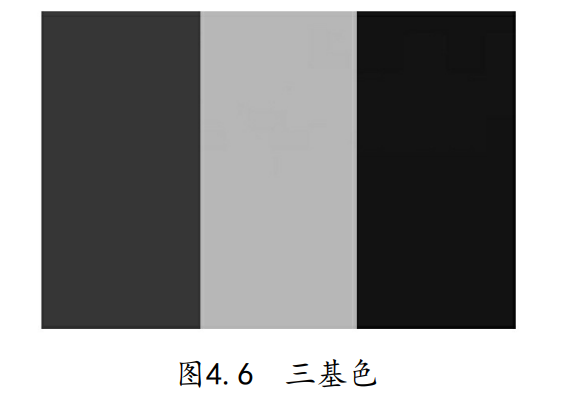

如图4.6所示，人眼能够感知红色、绿色和蓝色3种不同的颜色，因此把这3种颜色称作三基色。如果将这3种颜色以不同的比例进行混合，人眼就会感知到丰富多彩的颜色。

那么，对于计算机而言，是如何对这些颜色进行编码的呢？答案就是利用色彩空间 。也就是说，色彩空间是计算机对颜色进行编码的模型。

以较为常用的RGB色彩空间为例，在RGB色彩空间中，存在3个通道，即R通道、G 通道和B通道。其中，R通道指的是红色通道；G通道指的是绿色通道；B通道指的是蓝色通道；并且每个色彩通道都在区间[0, 255]内取值。

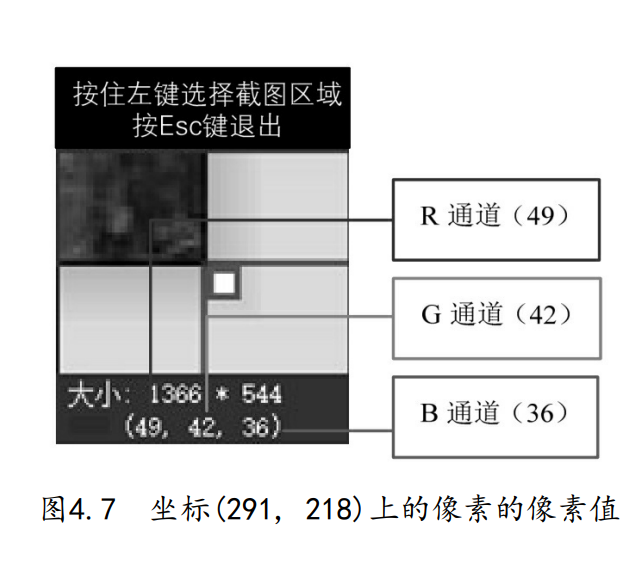

这样，计算机将利用3个色彩通道的不同组合来表示不同的颜色。如图4.7所示，通过截图工具，能够得到坐标(291, 218)上的像素值为(49, 42, 36)。

使用print()方法打印图4.1中坐标(291, 218)上的像素px，其结果是(36, 42, 49)。而图4.7中这个坐标上的像素值为(49, 42, 36)。这时会发现这两个结果中的数值是相同的，但顺序是相反的，这是为什么呢？

原因是在RGB色彩空间中，彩色图像的通道顺序是R（49）→G（42） →B（36）；但是，在OpenCV中，RGB色彩空间被BGR色彩空间取代，使得彩色图像的通道顺序变为了B（36）→G（42）→R（49）。

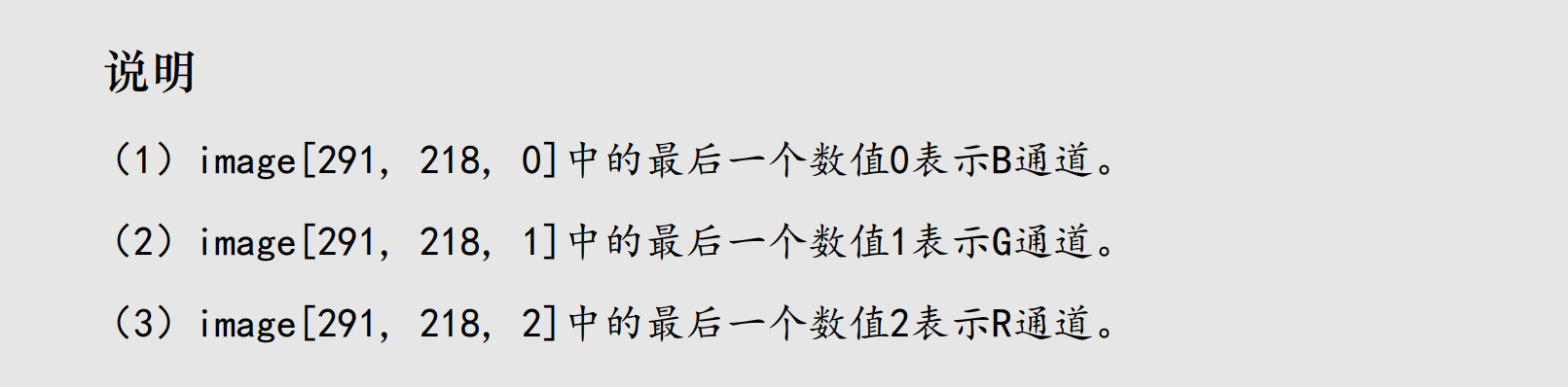

从上文能够知晓，在BGR色彩空间的图像中，每3个数值表示一个像素，这3个数值分别表示蓝色、绿色和红色3种颜色分量，把每一种颜色分量所在的区域称作通道。那么，OpenCV是如何获取指定位置上的像素的B通道、G通道和R通道的值呢？

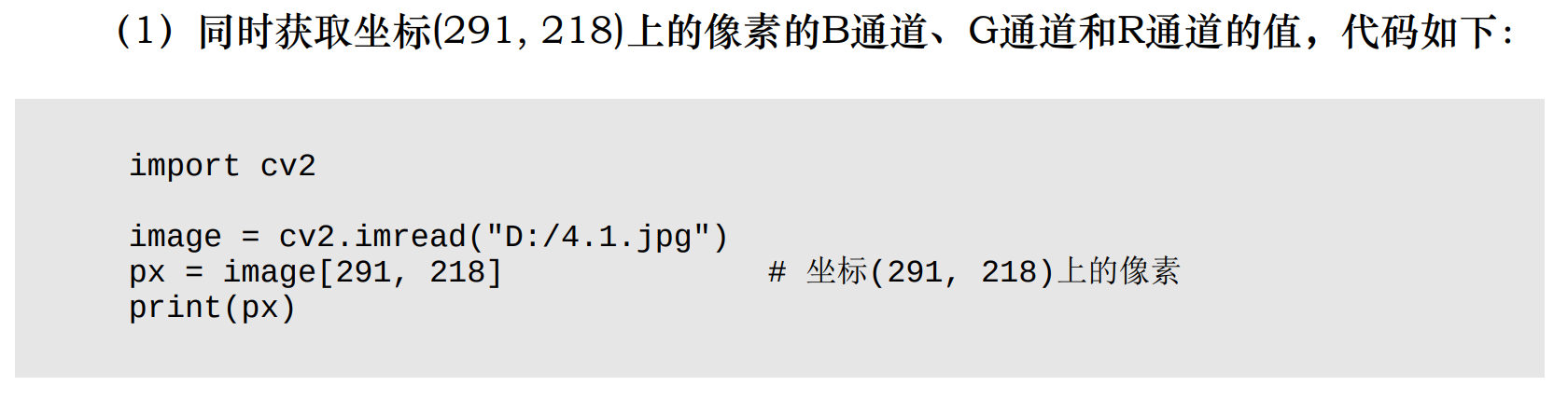

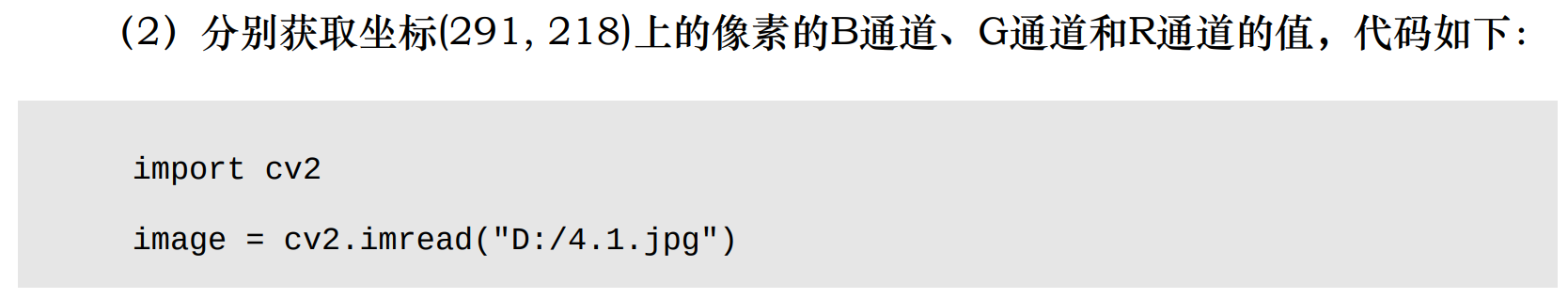

有如下两种方式（以坐标(291, 218)上的像素为例）。

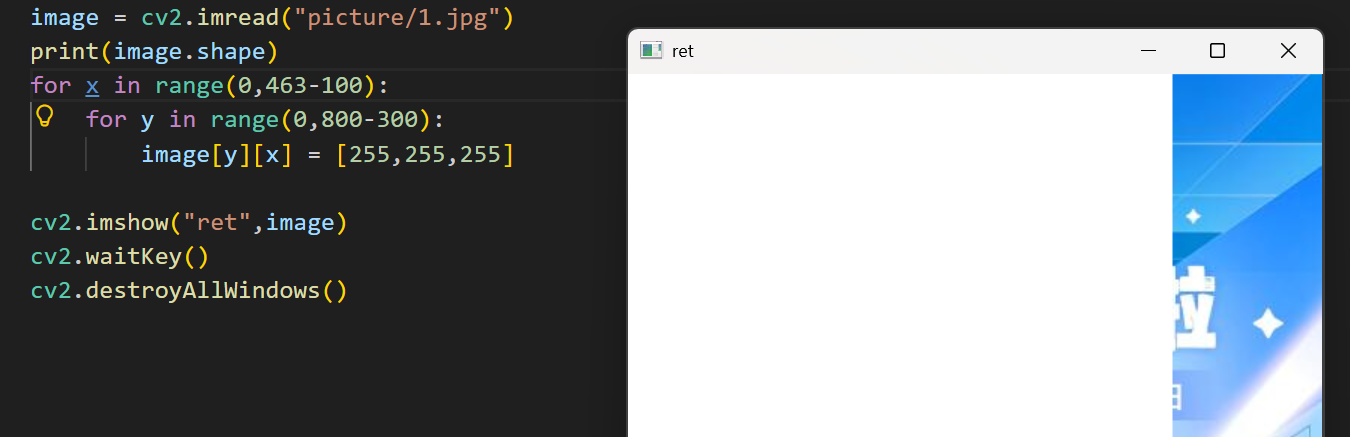

4.1.3　修改像素的BGR值

对于BGR色彩空间的图像，当每个像素的B、G、R的3个数值相等时，就可以得到灰度图像。其中，B=G=R=0为纯黑色，B=G=R=255为纯白色。

4.2使用NumPy模块操作像素

图像在OpenCV中以二维或三维数组表示，数组中的每一个值就是图像的像素值。善于操作数组的NumPy模块就成了OpenCV的依赖包。**OpenCV中很多操作都要依赖 NumPy模块，例如创建纯色图像、创建掩模和创建卷积核等。**本节将简单介绍NumPy 模块的常用操作方法，并演示如何利用NumPy模块创建图像。

4.2.1　NumPy概述

NumPy（见图4.9）更像是一个魔方（见图4.10），它是Python数组计算、矩阵运算和科学计算的核心库，NumPy来源于Numerical和Python两个单词。NumPy提供了一个高性能的数组对象，以及可以轻松创建一维数组、二维数组和多维数组等大量实用方法，帮助开发者轻松地进行数组计算，从而广泛地应用于数据分析、机器学习、图像处理和计算机图形学、数学任务等领域中。由于NumPy是由C语言实现的，所以其运算速度非常快。具体功能如下。

1有一个强大的N维数组对象ndarray。

2广播功能方法。

3线性代数、傅里叶变换、随机数生成、图形操作等功能。

4整合C/C++/Fortran代码的工具。

4.2.2　数组的类型

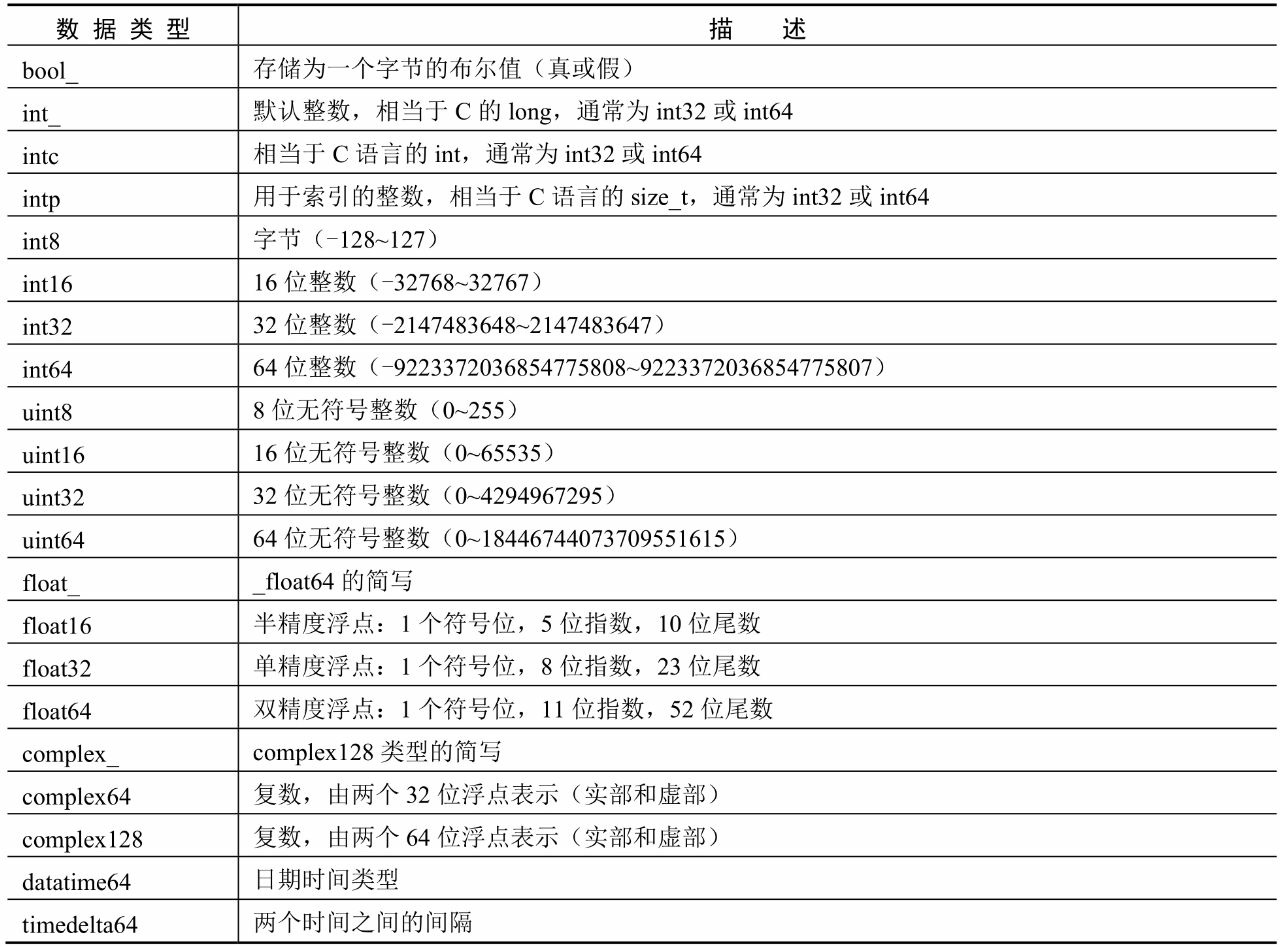

在对数组进行基本操作前，首先了解一下NumPy的数据类型。NumPy比Python增加了更多种类的数值类型，如表4.1所示，为了区别于Python数据类型，NumPy中的 bool、int、float、complex等数据类型名称末尾都加了短下画线"_"。

这里要注意，float_ 已经被叉出NumPy了，用的是float64替代

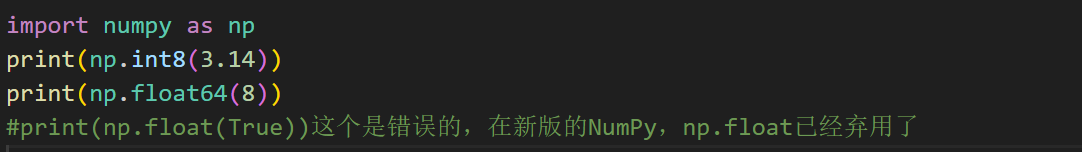

每一种数据类型都有相应的数据转换方法。举例如下：

4.2.3　创建数组

NumPy提供了很多创建数组的方法，下面分别介绍。

1．最常规的array()方法

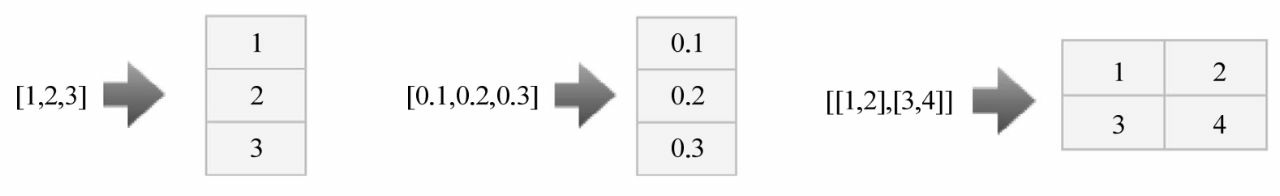

NumPy创建简单的数组主要使用array()方法，通过传递列表、元组来创建NumPy 数组，其中的元素可以是任何对象，语法如下：

numpy.array(object, dtype, copy, order, subok, ndmin)

**object：**任何具有数组接口方法的对象。

**dtype：**数据类型。

**copy：**可选参数，布尔型，默认值为True，则object对象被复制；否则，只有当__array__返回副本，object参数为嵌套序列，或者需要副本满足数据类型和顺序要求时，才会生成副本。

**order：**元素在内存中的出现顺序，其值为K、A、C、F。如果object参数不是数组，则新创建的数组将按行排列（C），如果值为F，则按列排列；如果 object参数是一个数组，则以下顺序成立：C（按行）、F（按列）、A（原顺序）、K（元素在内存中的出现顺序）。

说明：当order是' A '，object是一个既不是' C '也不是' F ' order的数组，并且由于 dtype的更改而强制执行了一个副本时，那么结果的顺序不一定是' C '。这可能是一个 bug。

**subok：**布尔型。如果值为True，则传递子类，否则返回的数组将强制为基类数组（默认值）。

**ndmin：**指定生成数组的最小维数。

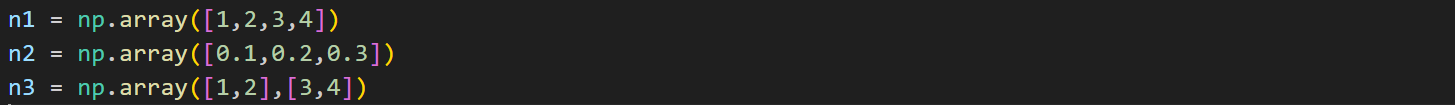

示例：创建一维和二维数组

示例：创建浮点类型数组

示例：创建三维数组

2．创建指定维度和数据类型未初始化的数组

创建指定维度和数据类型未初始化的数组主要使用empty()方法，数组元素因为未被初始化会自动取随机值。如果要改变数组类型，可以使用dtype参数，如将数组类型设为整型，dtype=int。

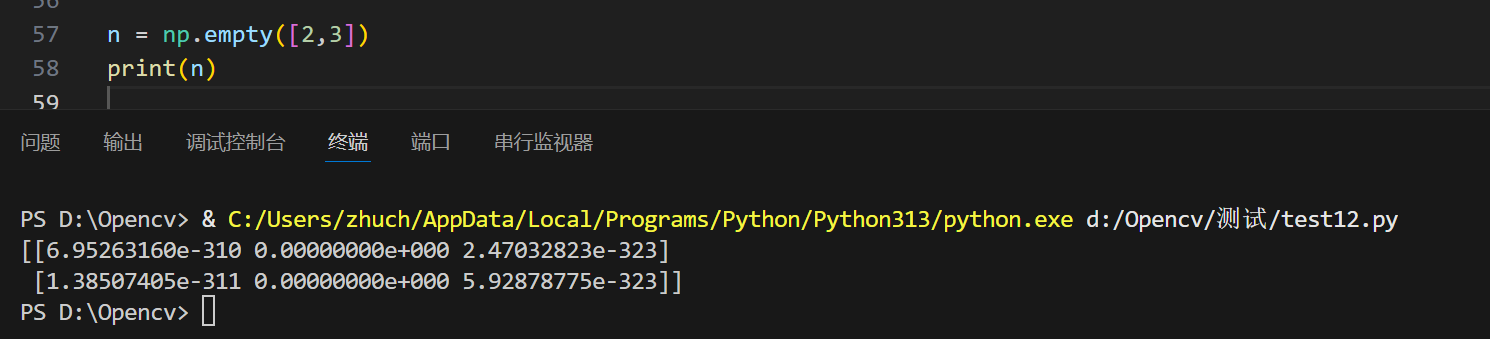

示例：创建2行3列的未初始化数组

3．创建用0填充的数组

创建用0填充的数组需要使用zeros()方法，该方法创建的数组元素均为0。OpenCV 经常使用该方法创建纯黑图像。

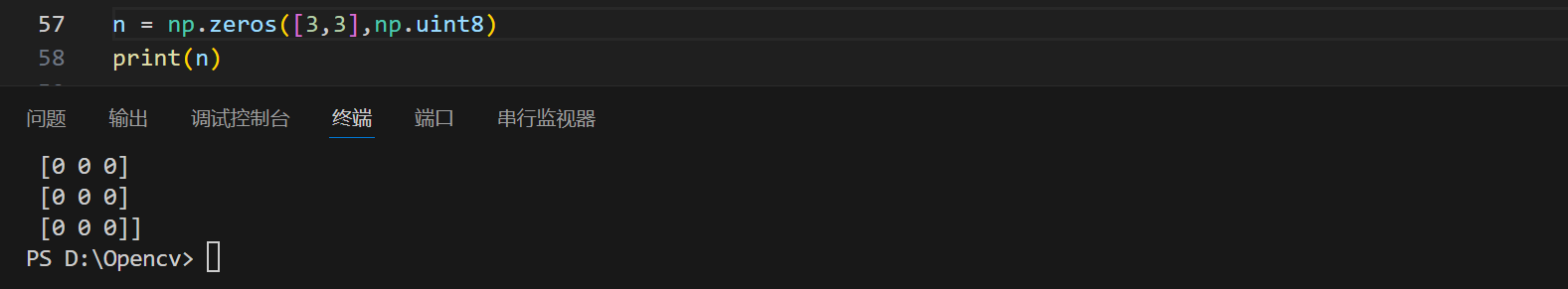

示例：创建3行、3列、数字类型为无符号8位整数的纯0数组

4．创建用1填充的数组

创建用1填充的数组需要使用ones()方法，该方法创建的数组元素均为1。OpenCV 经常使用该方法创建纯掩模、卷积核等用于计算的二维数据。

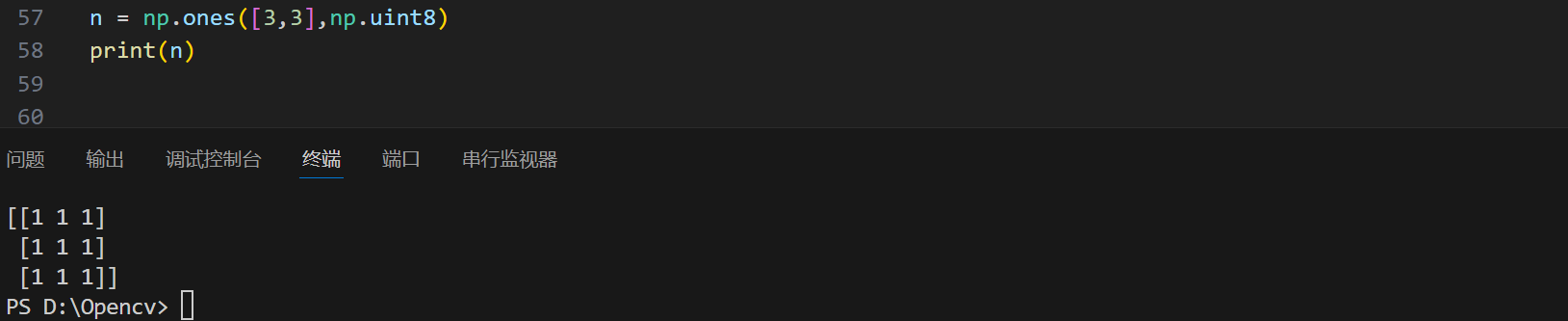

示例：创建3行、3列、数字类型为无符号8位整数的纯1数组

5．创建随机数组

randint()方法用于生成一定范围内的随机整数数组，左闭右开区间（[low,high)），语法如下：

numpy.random.randint(low,high,size)

**low：**随机数最小取值范围。

**high：**可选参数，随机数最大取值范围。若high为空，取值范围为（0， low）。

若high不为空，则high必须大于low。

**size：**可选参数，数组维数。

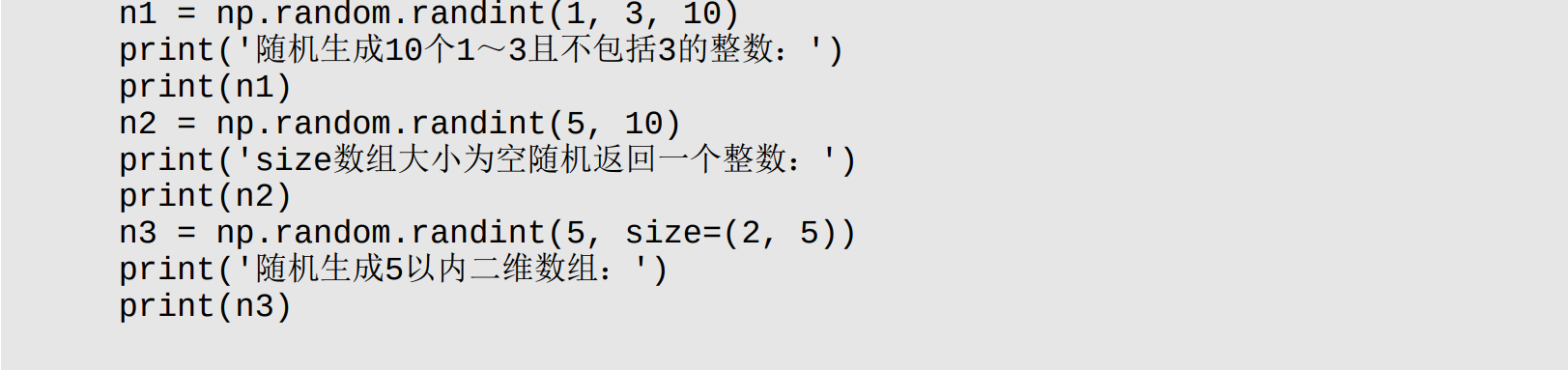

示例：创建随机数组。

4.2.4　操作数组

不用编写循环即可对数据执行批量运算，这就是NumPy数组运算的特点，NumPy 称为矢量化。大小相等的数组之间的任何算术运算都可以用NumPy实现。本节主要介绍如何复制数组和简单的数组运算。

1 加法运算

例如，加法运算是数组中对应位置的元素相加（即每行对应相加），如图4.12所示。

例子：使用NumPy创建2个数组，并让2个数据进行加法运算

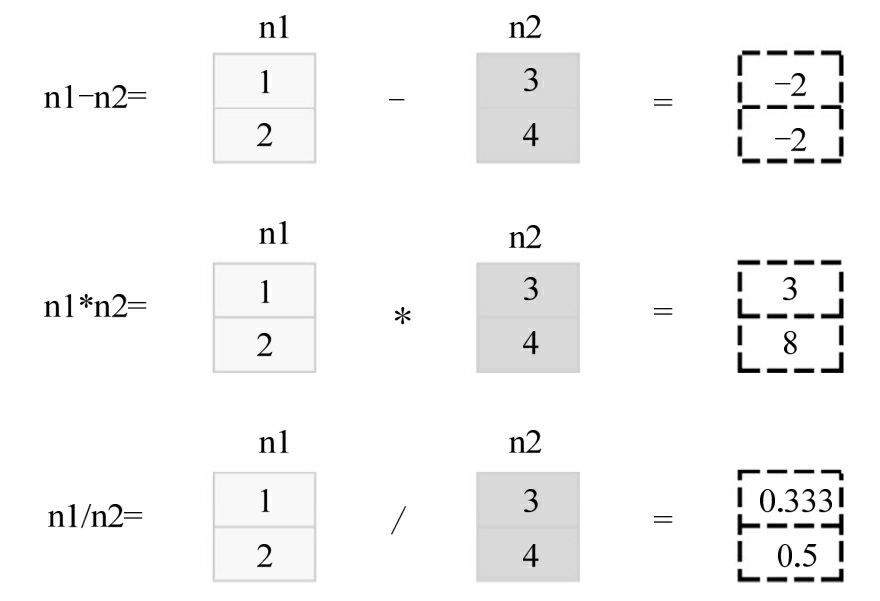

2．减法和乘除法运算

示例：使用NumPy创建2个数组，并让2个数组进行减法、乘法和除法运算

方式与上一步一样，不再演示
3．幂运算

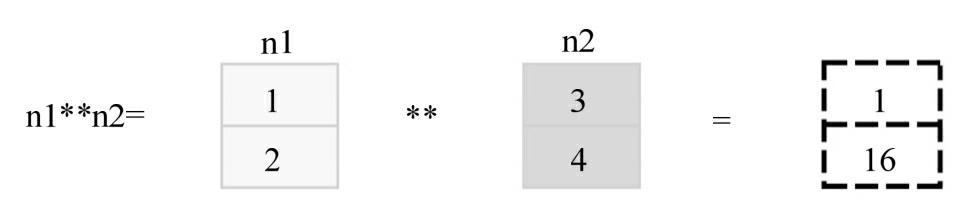

幂是数组中对应位置元素的幂运算，使用"**"运算符进行运算，效果如图4.14所示。从图中得出：数组n1的元素1和数组n2的元素3，通过幂运算得到的是1的3次幂；数组n1的元素2和数组n2的元素4，通过幂运算得到的是2的4次幂。

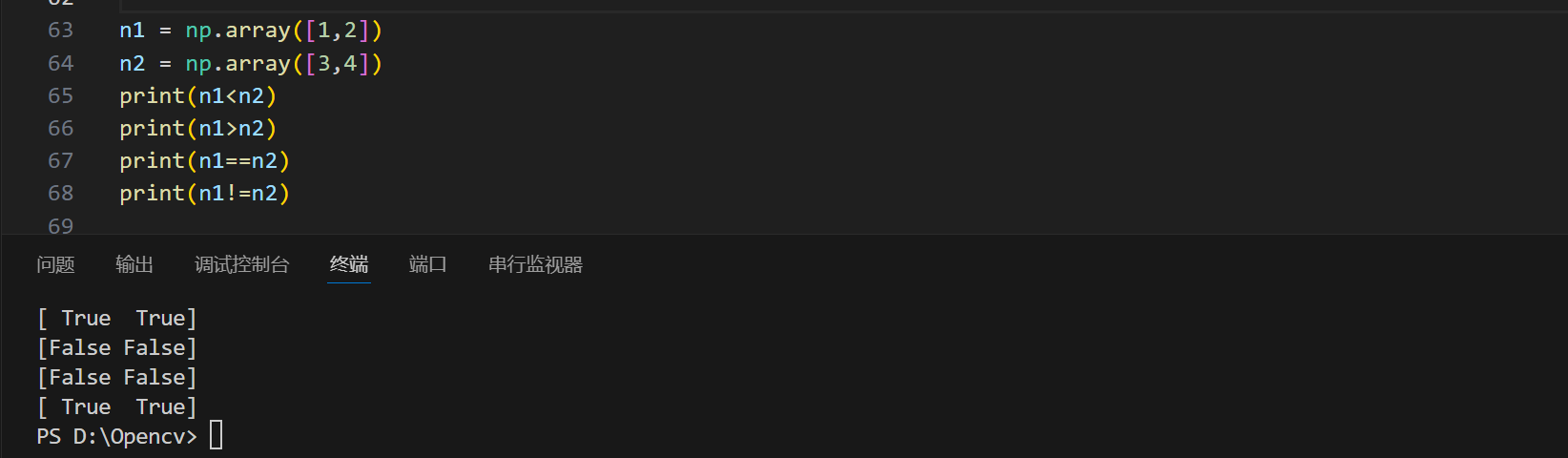

4．比较运算

NumPy创建的数组可以使用逻辑运算符进行比较运算，运算的结果是布尔值数组，数组中的布尔值为相比较的数组在相同位置元素的比较结果。

5．复制数组

NumPy提供的array()方法可以使用如下语法复制数据：

n2 = np.array(n1, copy=True)

但开发过程中更常用的是copy()方法，其语法如下：

n2 = n1.copy()

这两种方法都可以按照原数组的结构、类型、元素值创建出一个副本，修改副本中的元素不会影响到原数组。

4.2.5　数组的索引和切片

NumPy数组元素是通过数组的索引和切片来访问和修改的，因此索引和切片是NumPy中最重要、最常用的操作。

1．索引

所谓数组的索引，即用于标记数组中对应元素的唯一数字，从0开始，即数组中的第一个元素的索引是0，依次类推。NumPy数组可以使用标准Python语法x[obj]的语法对数组进行索引，其中x是数组，obj是选择方式。

2．切片式索引

数组的切片可以理解为对数组的分割，按照等分或者不等分，将一个数组切割为多个片段，与Python中列表的切片操作一样。NumPy中用冒号分隔切片参数来进行切片操作，语法如下：

start:stop:step

start：起始索引，若不写任何值，则表示从0开始的全部索引。

stop：终止索引，若不写任何值，则表示直到末尾的全部索引。

step：步长

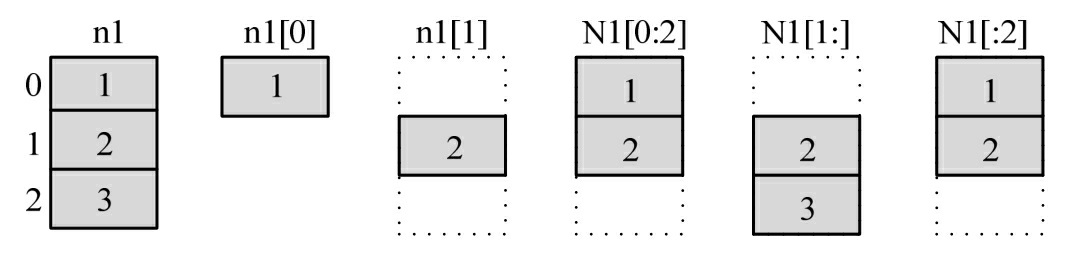

例如，对数组n1进行一系列切片式索引操作的示意图如图4.15所示。

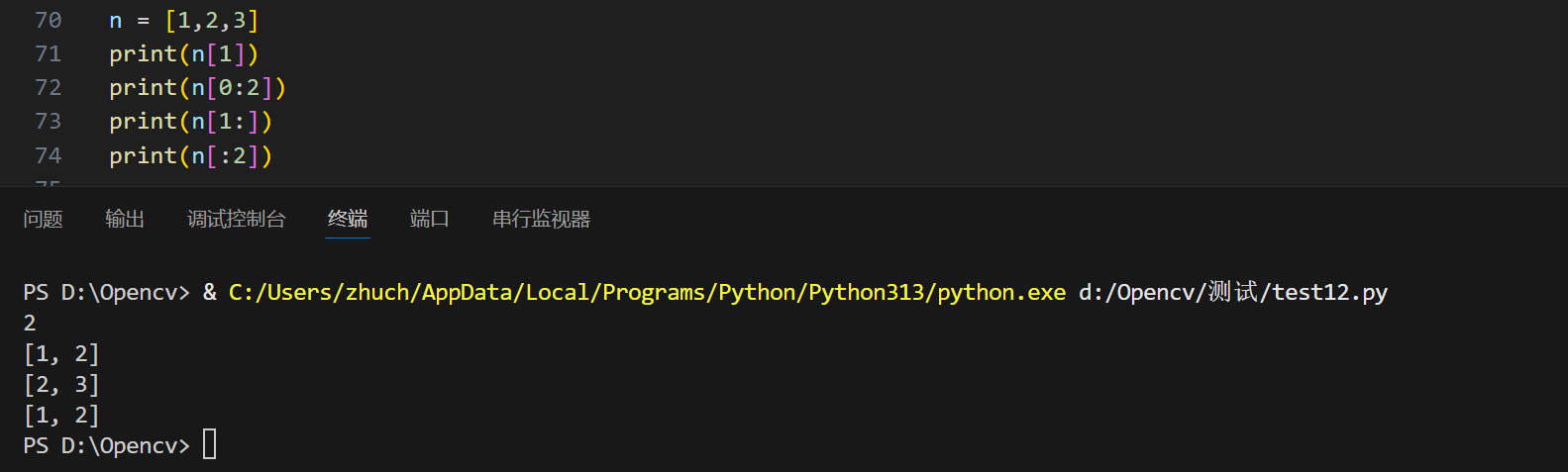

举例：按照图4.15所示的切片式索引操作获取数据中某范围的元素

切片式索引操作需要注意以下几点。

（1）索引是左闭右开区间，如上述代码中的n1[0:2]，只能取到索引从0～1的元素，而取不到索引为2的元素。

（2）当没有start参数时，代表从索引0开始取数，如上述代码中的n1[:2]。

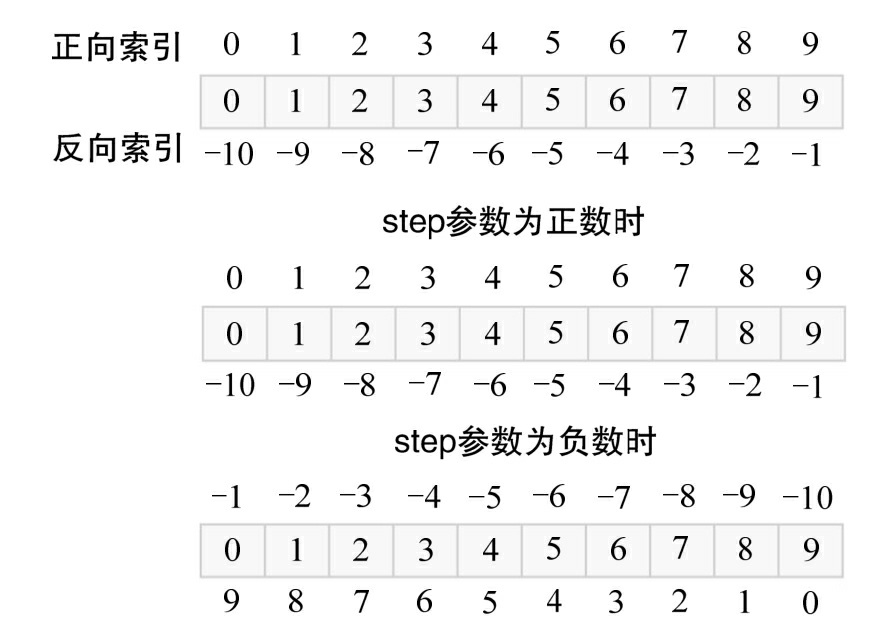

（3）start、stop和step 3个参数都可以是负数，代表反向索引。以step参数为例，如图4.16所示。

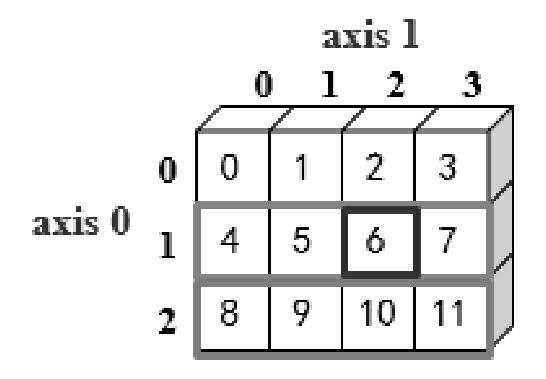

3．二维数组索引

二维数组索引可以使用array[n,m]的方式，以逗号分隔，表示第n个数组的第m个元素。

4．二维数组切片式索引

注意这里是[y, x ]形式

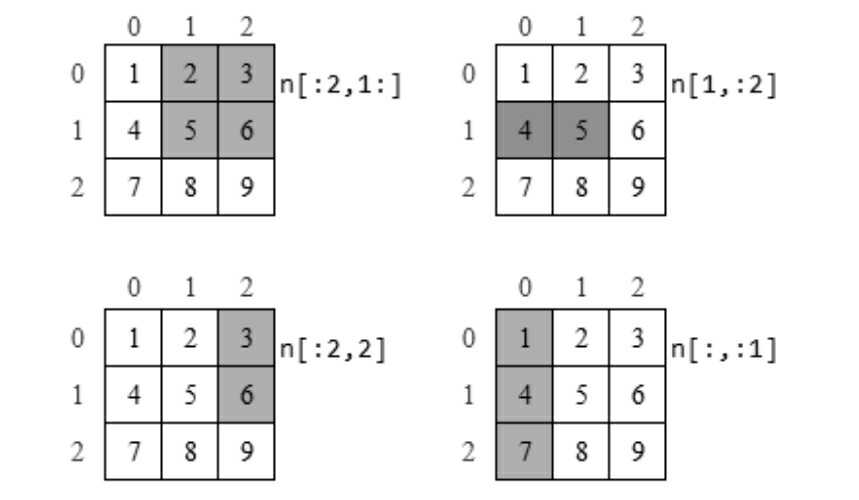

二维数组也支持切片式索引操作，如图4.18所示就是获取二维数组中某一块区域的索引。

4.2.6　创建图像

在OpenCV中，黑白图像实际上就是一个二维数组，彩色图像是一个三维数组。数组中每个元素就是图像对应位置的像素值。因此修改图像像素的操作实际上就是修改数组的操作。本节将介绍几个在OpenCV中常用的操作。

1．创建黑白图像

在黑白图像中，像素值为0表示纯黑，像素值为255表示纯白。

示例：创建一个100行、200列（即宽200、高100）的数组，数组元素格式为无符号8位整数，用0填充整个数组，将该数组当作图像显示出来

创建纯白图像有两种方式：第一种是先纯黑图像，然后将图像中所有的像素值改为 255；第二种使用NumPy提供的ones()方法创建一个像素值均为1的数组，然后让数组乘以255。

示例：创建一个100行、200列（即宽200、高100）的数组，数组元素格式为无符号8位整数，用1填充整个数组，然后让数组乘以255，最后将该数组当作图像显示出来

示例：先绘制纯黑图像作为背景，然后使用切片式索引操作将图像中横坐标为50~100、纵坐标为25~75的矩形区域颜色改为纯白色

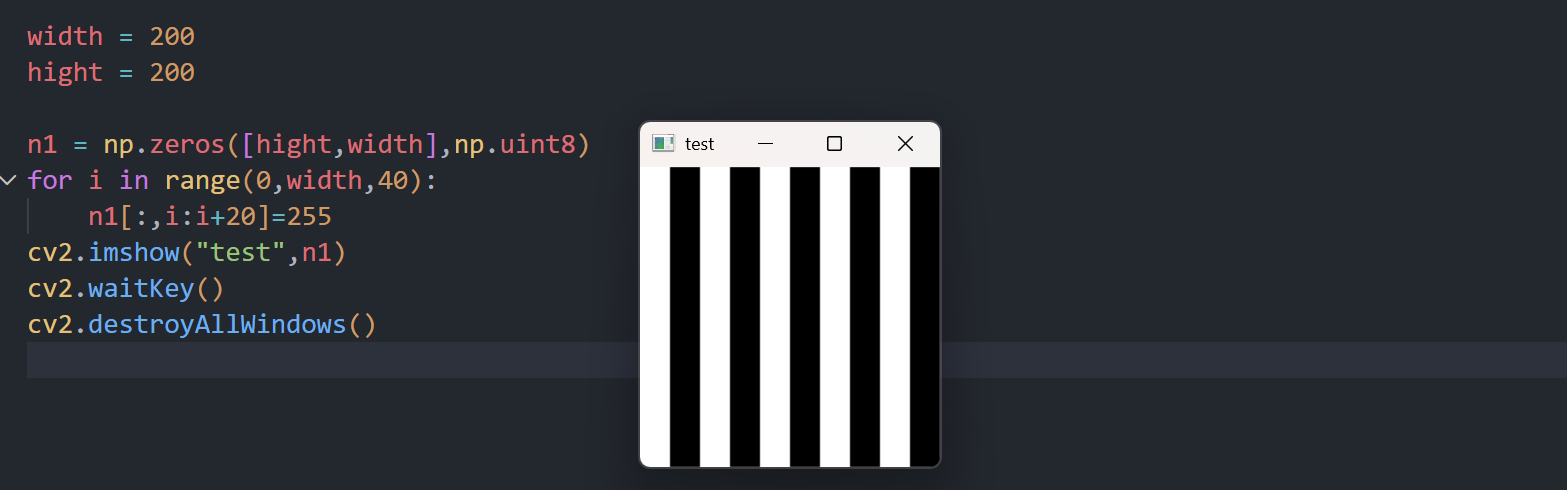

示例：先绘制纯黑图像作为背景，然后在循环中使用切片式索引操作绘制黑白间隔图像

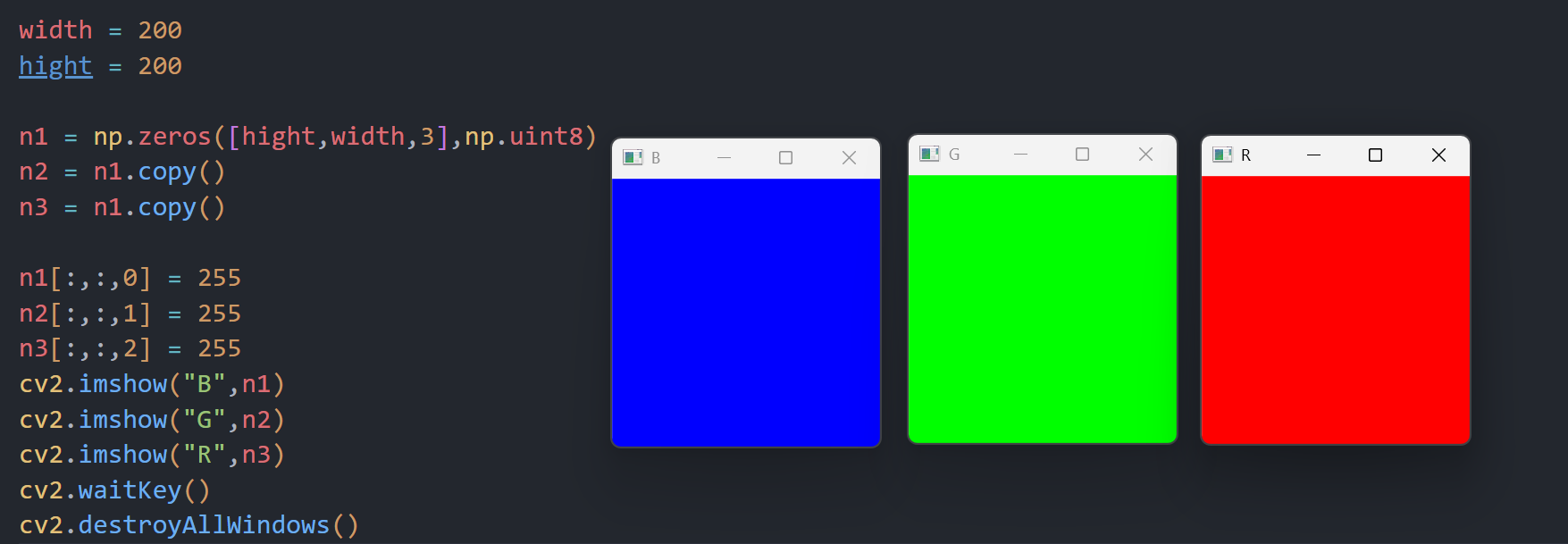

2．创建彩色图像

以上实例演示的都是用二维数组表示的黑白图像，而当显示生活中丰富多彩的颜色需要引入光谱三基色的概念时，无法用二维数组表示，而要用到三维数组。OpenCV中彩色图像默认为BGR格式，彩色图像的第三个索引表示的就是蓝、绿、红3种颜色的分量。

示例：创建彩色图像数组时要将数组创建成三维数组，元素类型仍然为无符号8位整数

3 . 创建随机图像

随机图像是指图像中每一个像素值都是随机生成的，因为像素之间不会组成有效的视觉信息，所以这样的图像看上去就像杂乱无章的沙子。虽然随机图像没有任何视觉信息，但对于图像处理技术仍然很重要，毫无规律的像素数组被称为干扰图像的噪声，可以当作图像加密的密钥。

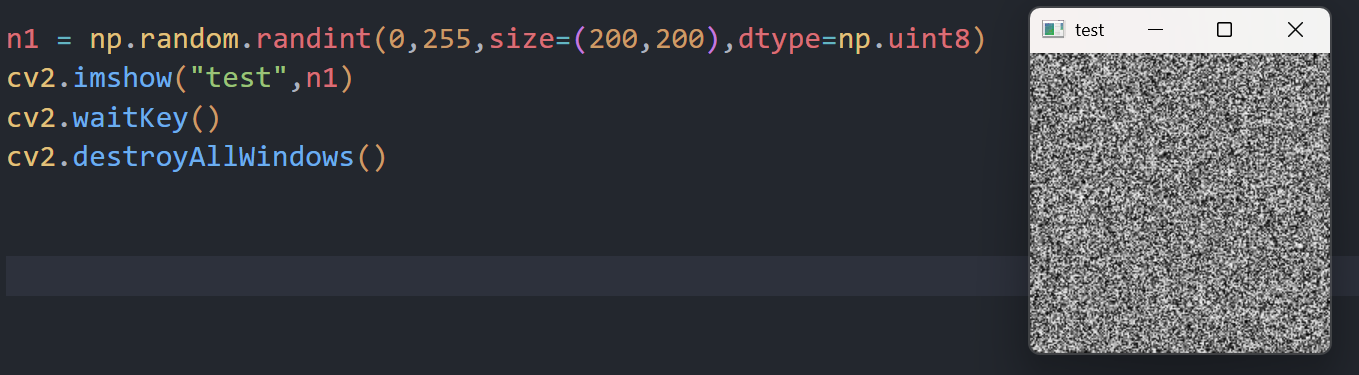

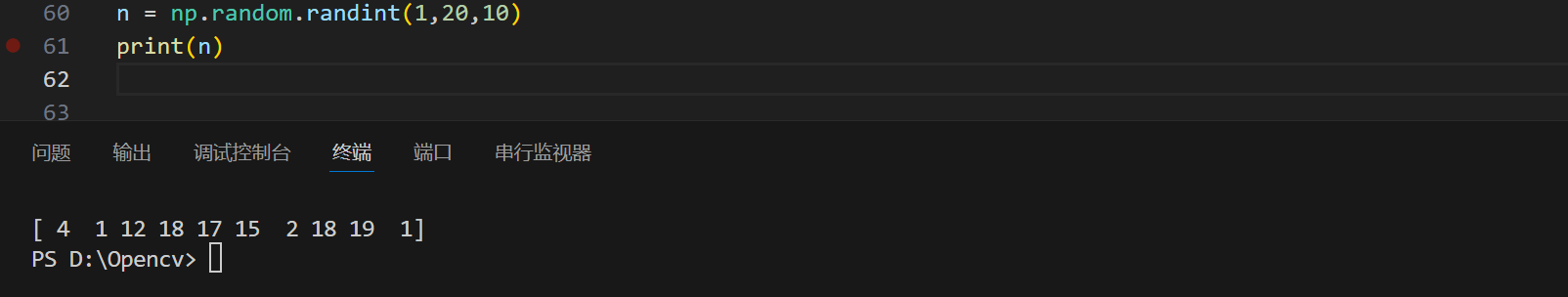

示例：创建随机像素的雪花点图像。

使用NumPy提供的random.randint()方法就可以创建随机数组，将随机值的取值范围设定在0～256（即像素值范围），元素类型设定为无符号8位整数

如果要彩色图像就size=(height, width, 3)，dtype必须是uint8,因为这样范围是0-255

4.2.7　拼接图像

NumPy提供了两种拼接数组的方法，分别是hstack()方法和vstack()方法。这两种拼接方法同样可用于拼接图像，下面分别介绍。

1．水平拼接数组

hstack()方法可以对数组进行水平拼接（或叫横向拼接），其语法如下：

array = numpy.hstack(tup)

tup：要拼接的数组元组。

array：将参数元组中的数组水平拼接后生成的新数组。

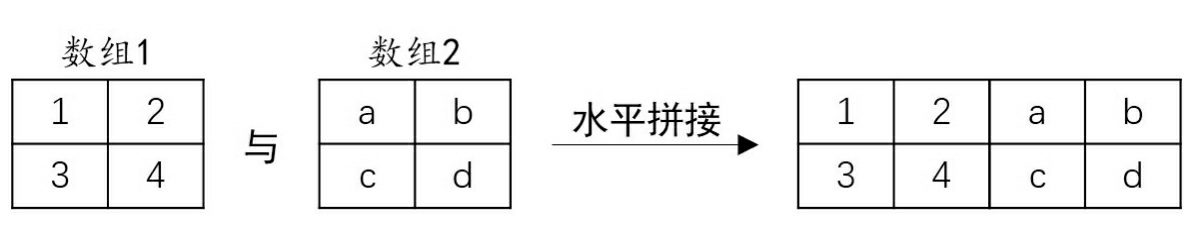

hstack()方法可以拼接多个数组，拼接效果如图4.28所示。被拼接的数组必须在每一个维度都具有相同的长度，也就是数组"形状相同"，例如2行2列的数组只能拼接2行 2列的数组，否则会出现错误。

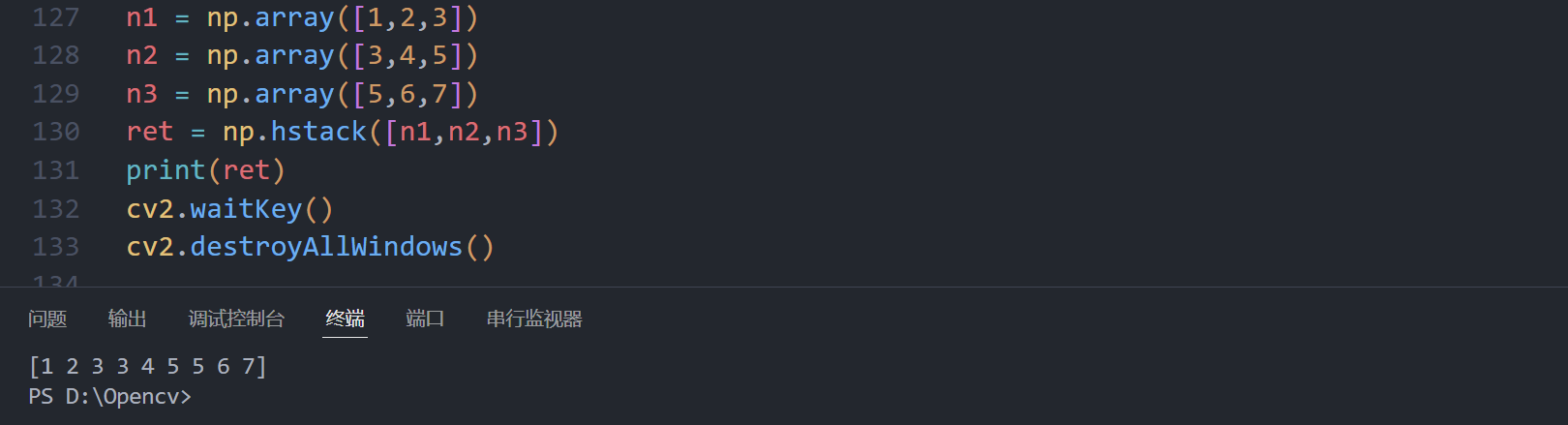

示例 :创建3个一维数组，将这3个数组进行水平拼接

2．垂直拼接数组

vstack()方法可以对数组进行垂直拼接（或叫纵向拼接），其语法如下：

array = numpy.vstack(tup)

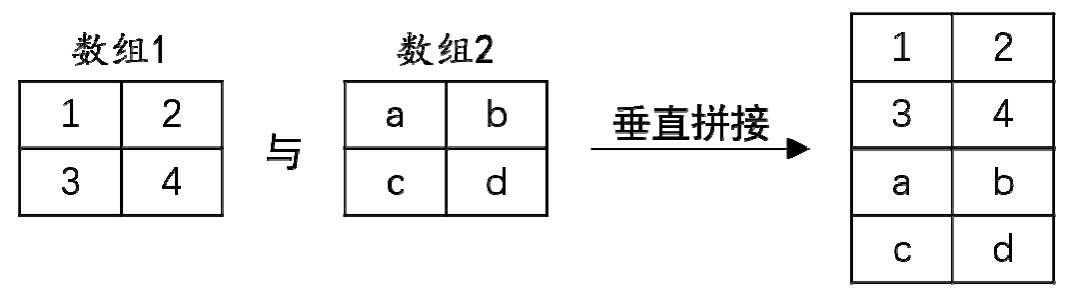

vstack()方法可以拼接多个数组，拼接效果如图4.29所示。被拼接的数组的格式要求与hstack()方法相同。

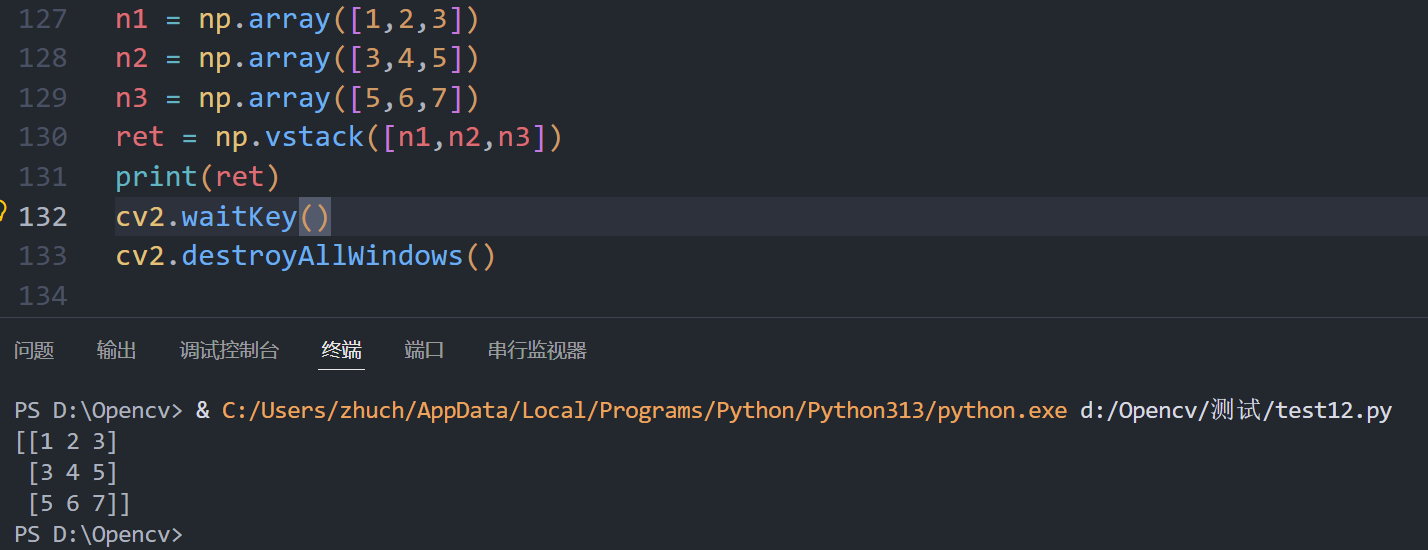

例子：创建3个一维数组，将这3个数组进行垂直拼接

3．在图像处理中的应用

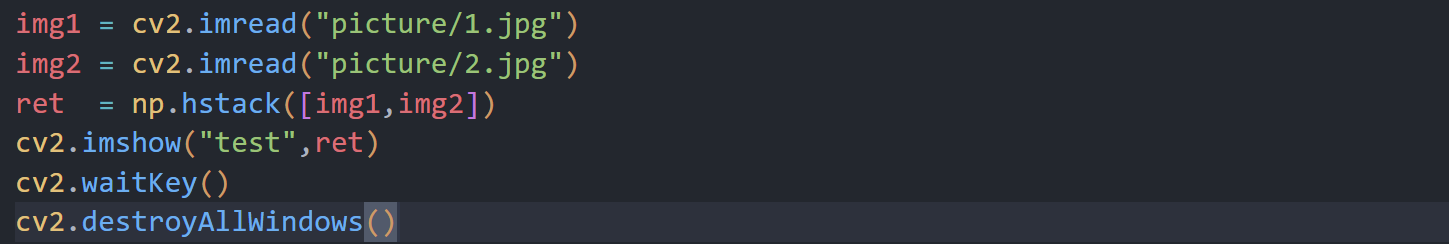

在OpenCV中，图像就是一个二维或三维的像素数组，这些数组同样可以被NumPy 拼接，下面通过一个实例展示图像拼接的效果。

4.3　小结

本章详细讲解了像素和使用NumPy模块操作像素两个方面的内容。读者要注意掌握以下几个内容：一是在表示图像某一个像素的坐标的时候，正确的表示方式是（垂直像素，水平像素）；二是在OpenCV中，彩色图像的通道顺序是B→G→R；三是重点掌握且灵活运用NumPy模块实现图像的创建和图像的拼接。

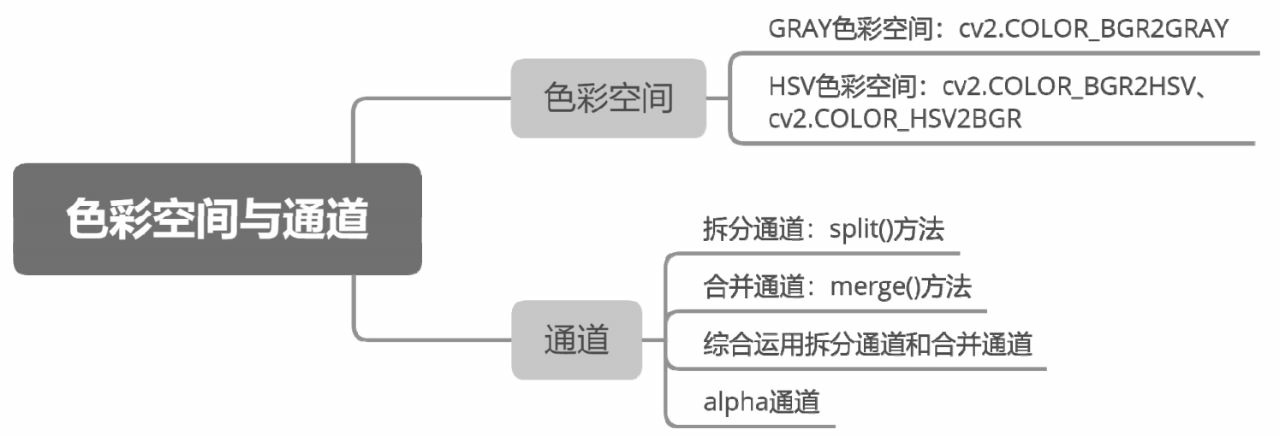

第五章色彩空间与通道

色彩是人类的眼睛对于不同频率的光线的不同感受，不同频率的光线既是客观存在的又是人类主观感知的。为了表示这些不同频率的光线的色彩，人类建立了多种色彩模型，把这些色彩模型称作色彩空间。OpenCV中的BGR色彩空间有3个通道，即表示蓝色的B 通道、表示绿色的G通道和表示红色的R通道。本章将具体讲解色彩空间和通道，以及二者之间的紧密联系。

5.1色彩空间

虽然Photoshop把一幅彩色图像的色彩空间默认为RGB色彩空间，但是OpenCV把一幅彩色图像的色彩空间默认为BGR色彩空间，这是因为OpenCV拆分一幅彩色图像的通道后，默认的通道顺序是B→G→R。熟悉了BGR色彩空间后，本节将结合如图5.1所示的图像，介绍另外两个比较常见的色彩空间：GRAY色彩空间和HSV色彩空间。

5.1.1　GRAY色彩空间

GRAY色彩空间通常指的是灰度图像，灰度图像是一种每个像素都是从黑到白，被处理为256个灰度级别的单色图像。这256个灰度级别分别用区间[0, 255]中的数值表示。其中，"0"表示纯黑色，"255"表示纯白色，0～255的数值表示不同亮度（即色彩的深浅程度）的深灰色或者浅灰色。因此，一幅灰度图像也能够展现丰富的细节信息

2．从BGR色彩空间转换到GRAY色彩空间

两种图像都是同一幅图，只不过，图5.1是彩色图像，而图5.2是灰度图像。OpenCV能够将同一幅图像从一个色彩空间转换到另一个色彩空间。例如，图5.1从BGR色彩空间转换到图5.2所示的GRAY色彩空间。

那么，OpenCV是如何实现从BGR色彩空间转换到GRAY色彩空间的呢？答案就是 OpenCV中用于转换图像色彩空间的cvtColor()方法

dst = cv2.cvtColor(src, code)

**dst：**转换后的图像。

**src：**转换前的初始图像。

code：色彩空间转换码。

注意：当图像从BGR色彩空间转换到GRAY色彩空间时，常用的色彩空间转换码是 cv2.COLOR_BGR2GRAY。

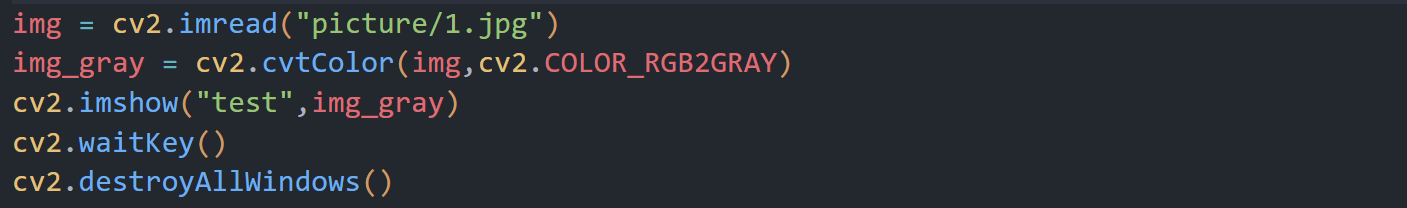

例子：从BGR色彩空间转换到GRAY色彩空间。

说明：虽然色彩空间类型转换是双向的，而且OpenCV也提供了cv2.COLOR_GRAY2BGR（从 GRAY色彩空间转换到BGR色彩空间）和cv2.COLOR_ BGR2GRAY（从BGR色彩空间转换到 GRAY色彩空间）2个色彩空间转换码，但是灰度图像是无法转换成彩色图像的。这是因为在彩色图像转换成灰度图像的过程中，丢失了颜色比例（即红色、绿色和蓝色之间的混合比例）。这些比例一旦丢失，就再也找不回来了。

5.1.2　HSV色彩空间

1．什么是HSV色彩空间

BGR色彩空间是基于三基色而言的，三基色指的是红色、绿色和蓝色。而HSV色彩空间则是基于色调、饱和度和亮度而言的。

其中，色调（H）是指光的颜色，例如，彩虹中的赤、橙、黄、绿、青、蓝、紫分别表示不同的色调，如图5.4所示。在OpenCV中，色调在区间[0, 180]内取值。例如，代表红色、黄色、绿色和蓝色的色调值分别为0、30、60和120。

饱和度（S）是指色彩的深浅。在OpenCV中，饱和度在区间[0, 255]内取值。当饱和度为0时，图像将变为灰度图像。

如图所示，亮度（V）是指光的明暗。与饱和度相同，在OpenCV中，亮度在区间[0, 255]内取值。亮度值越大，图像越亮；当亮度值为0时，图像呈纯黑色。

2．从BGR色彩空间转换到HSV色彩空间

OpenCV提供的cvtColor()方法不仅能将图像从BGR色彩空间转换到GRAY色彩空间，还能将图像从BGR色彩空间转换到HSV色彩空间。当图像在BGR色彩空间和HSV色彩空间之间转换时，常用的色彩空间转换码是cv2.COLOR_BGR2HSV和cv2.COLOR_HSV2BGR。

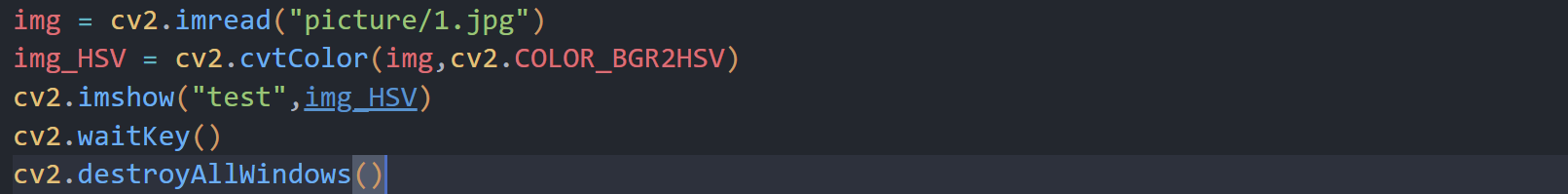

示例：从BGR色彩空间转换到HSV色彩空间。

5.2通道

在BGR色彩空间中，图像的通道由B通道、G通道和R通道构成。本节将介绍如何使用OpenCV提供的方法拆分和合并通道。

5.2.1　拆分通道

为了拆分图像中的通道，OpenCV提供了split()方法。

1．拆分一幅BGR图像中的通道

当使用split()方法拆分一幅BGR图像中的通道时，split()方法的语法如下：

b, g, r = cv2.split(bgr_image)

b：B通道图像。

g：G通道图像。

r：R通道图像。

bgr_image：一幅BGR图像。

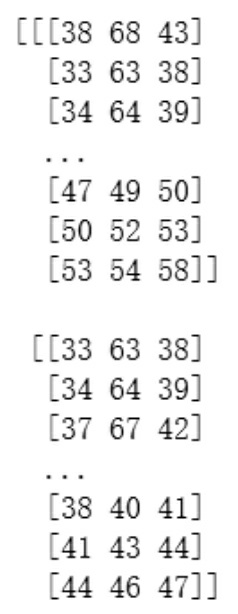

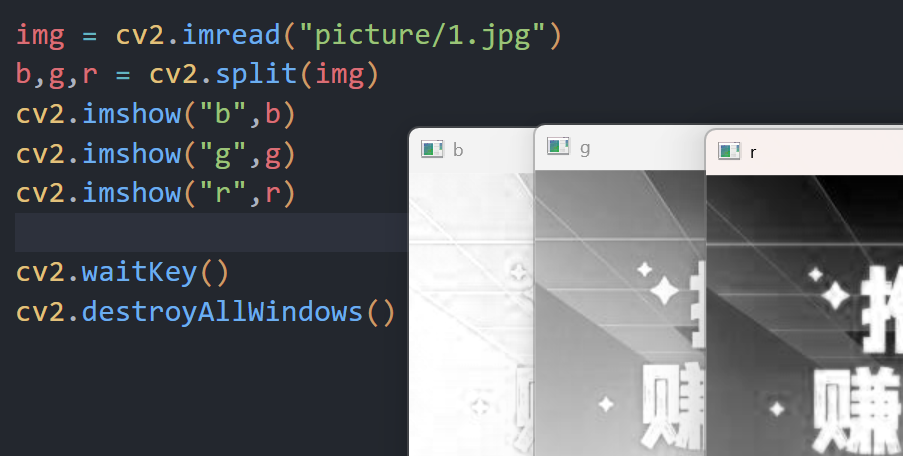

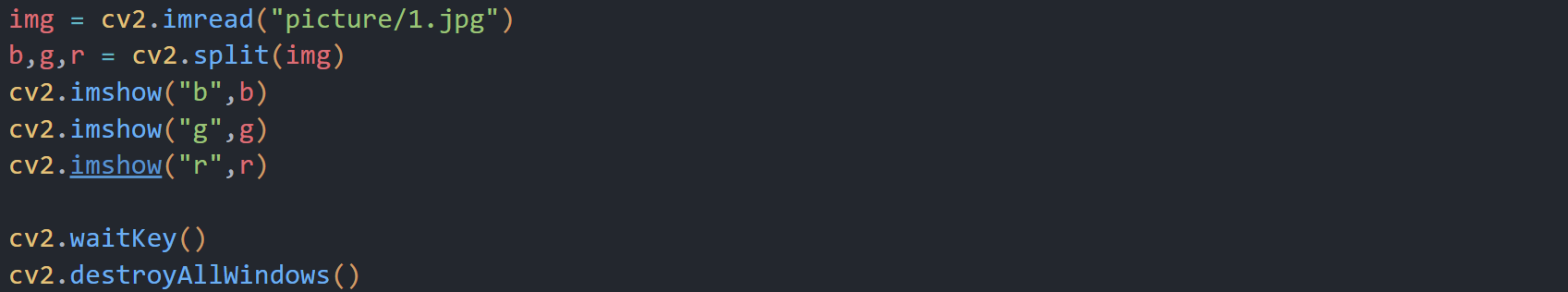

例子：拆分一幅BGR图像中的通道。

R通道是红色通道，G通道是绿色通道，B通道是蓝色通道。

但是图中的B通道图像、G通道图像和R通道图像是3幅不同亮度的灰度图像，这是为什么呢？

原因是当程序执行到cv2.imshow("B", b)时，原图像B、G、R这3个通道的值都会被修改为B通道图像的值，即(b, b, b)。同理，当程序执行到cv2.imshow("G", g)和 cv2.imshow("R", r)时，原图像R、G、B这3个通道的值将依次被修改为G通道图像的值(g, g, g)和R通道图像的值(r, r, r)。对于BGR图像，只要B、G、R这3个通道的值都相同，就可以得到灰度图像。

2．拆分一幅HSV图像中的通道

当使用split()方法拆分一幅HSV图像中的通道时，split()方法的语法如下：

h, s, v = cv2.split(hsv_image)

h：H通道图像。

s：S通道图像。

v：V通道图像。

hsv_image：一幅HSV图像。

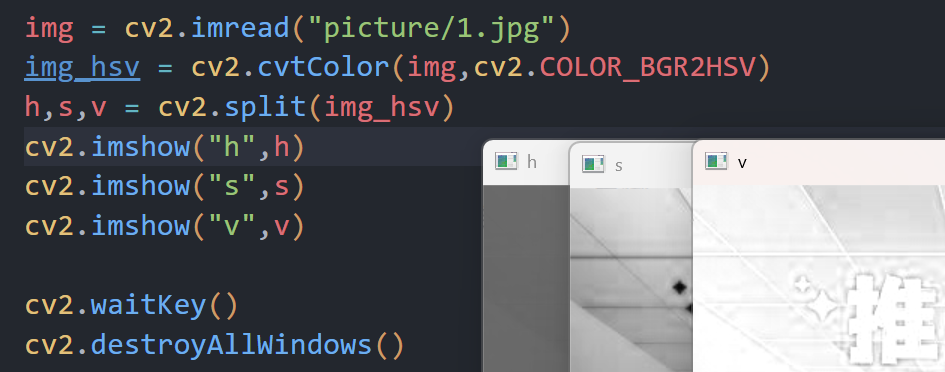

示例：拆分一幅HSV图像中的通道。

5.2.2　合并通道

合并通道是拆分通道的逆过程。以图5.1为例，虽然拆分通道后，会得到3幅不同亮度的灰度图像；但是将这3幅不同亮度的灰度图像合并后，又重新得到图5.1。下面将使用OpenCV中用于合并通道的merge()方法，验证一下上述说法。

1．合并B通道图像、G通道图像和R通道图像

当使用merge()方法按B→G→R的顺序合并通道时，merge()方法的语法如下：

bgr = cv2.merge([b, g, r])

bgr：按B→G→R的顺序合并通道后得到的图像。

b：B通道图像。

g：G通道图像。

r：R通道图像。

示例：合并B通道图像、G通道图像和R通道图像。

2．合并H通道图像、S通道图像和V通道图像

当使用merge()方法合并H通道图像、S通道图像和V通道图像时，merge()方法的语法如下：

hsv = cv2.merge([h, s, v])

hsv：合并H通道图像、S通道图像和V通道图像后得到的图像。

h：H通道图像。

s：S通道图像。

v：V通道图像。

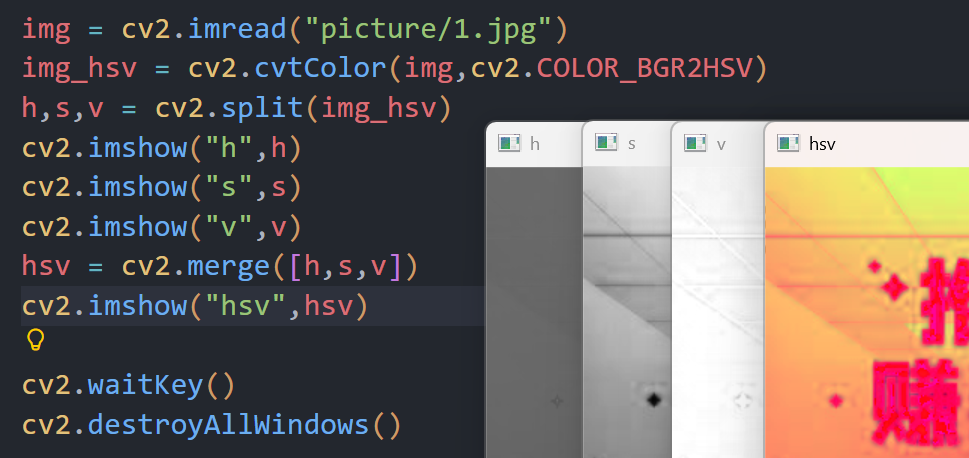

示例：合并H通道图像、S通道图像和V通道图像。

5.2.3　综合运用拆分通道和合并通道

在HSV色彩空间内，如果保持其中两个通道的值不变，调整第3个通道的值，会得到相应的艺术效果。

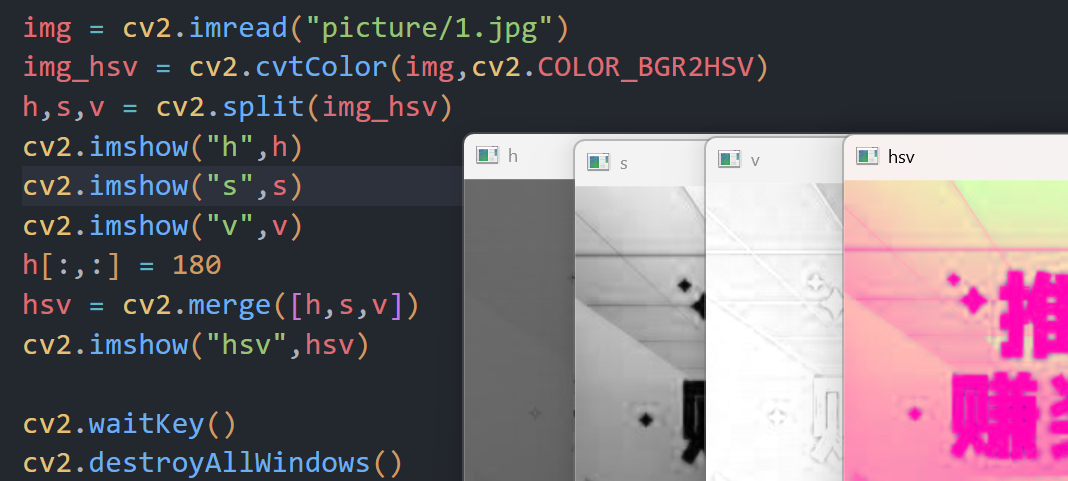

示例：只把H通道的值调整为180。

同理，H通道，S通道，V通道都可以改变

5.2.4　alpha通道

BGR色彩空间包含了3个通道，即B通道、G通道和R通道。OpenCV在BGR色彩空间的基础上，又增加了一个用于设置图像透明度的A通道，即alpha通道。这样，形成一个由B通道、G通道、R通道和A通道4个通道构成的色彩空间，即BGRA色彩空间。在BGRA色彩空间中，alpha通道在区间[0, 255]内取值；其中，0表示透明，255表示不透明。

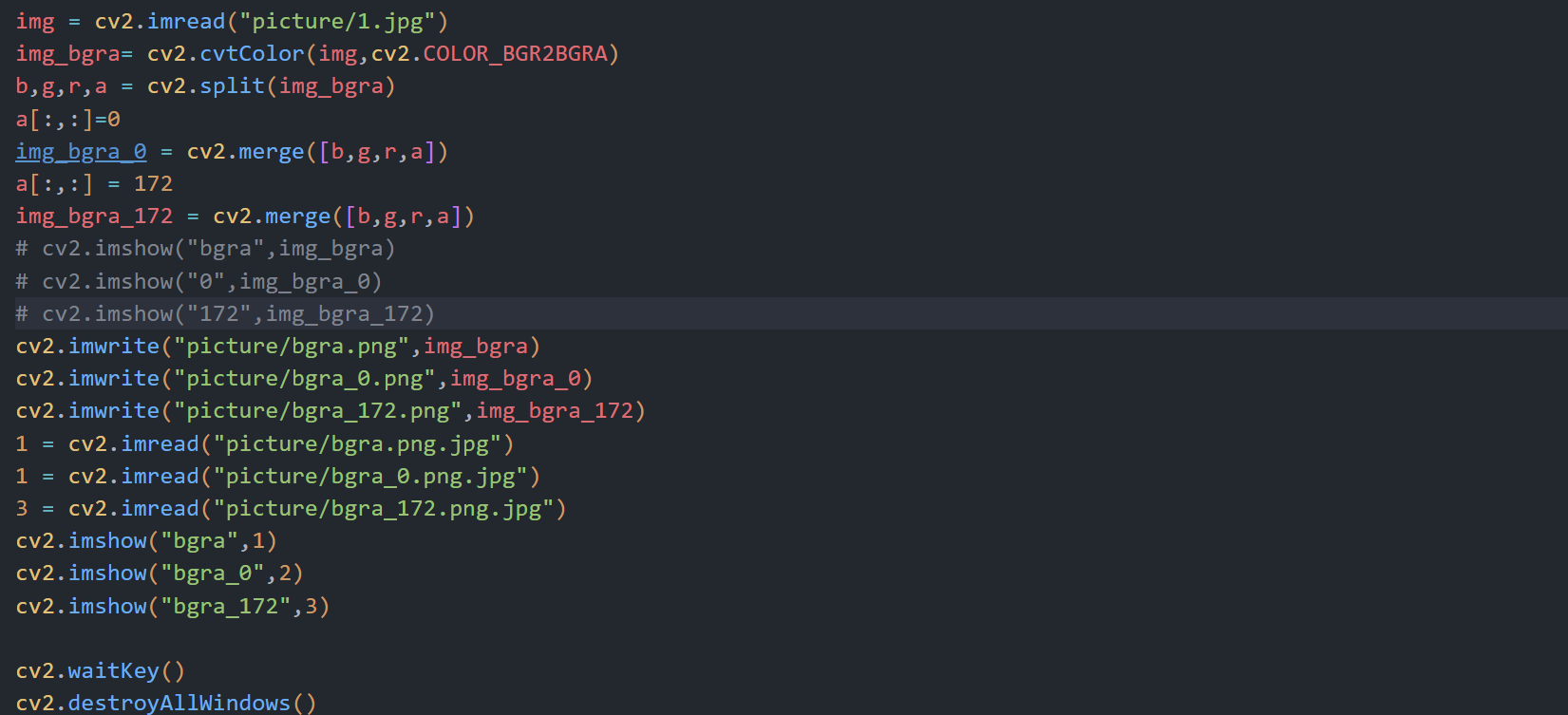

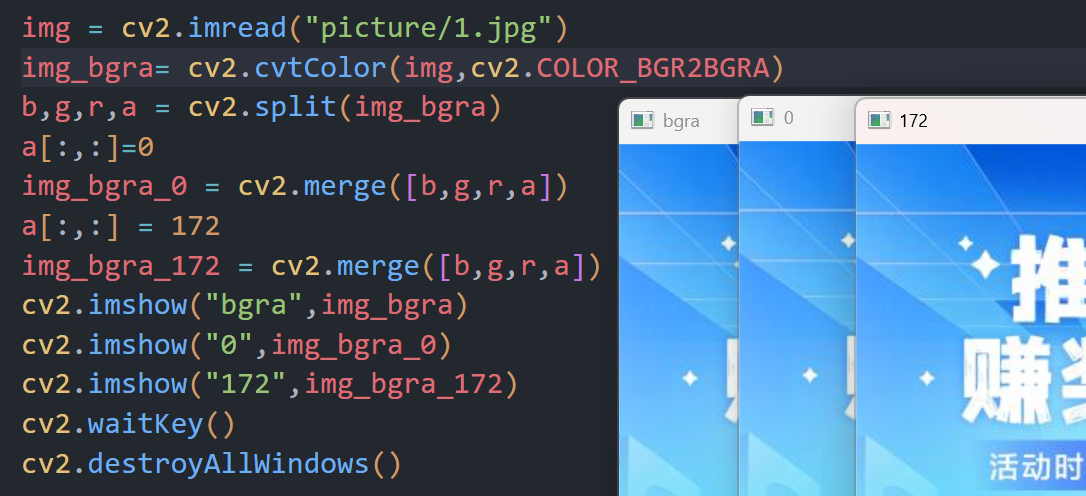

示例：调整A通道的值。

虽然在代码中已经调整了BGRA图像中A通道的值，但是显示图像的效果是一样的。为了显示3幅图像的不同效果，需要使用imwrite()方法将3幅图像保存在D盘根目录下，代码如下：

说明： PNG图像是一种典型的4通道（即B通道、G通道、R通道和A通道）图像，因此被保存的3幅图像的格式均为.png。

那么就可以理解了，为什么显示的时候三张图片是一样的了，显示默认是jpg显示，没有a通道，保存下来再去查看就可以里

5.3小结

当使用cvtColor()方法转换色彩空间时，虽然彩色图像能够转换为灰度图像，但是灰度图像不能转换为彩色图像。对于HSV色彩空间，如果保持其中两个通道的值不变，调整第3个通道的值，会得到相应的艺术效果。为了能够显示艺术效果，要把合并通道后的图像从HSV色彩空间转换到BGR色彩空间。当使用alpha通道设置图像的透明度时，为了能够直观地看到图像的透明效果，需先保存已经设置透明度的图像。
