在Unity的Shader Graph中，Blackbody节点是一个专门用于模拟黑体辐射物理现象的功能节点。黑体辐射是热力学和量子力学中的重要概念，描述了理想黑体在特定温度下发出的电磁辐射特性。在计算机图形学中，这一物理原理被广泛应用于模拟真实世界中的热发光效果，为游戏和可视化应用增添了更多的物理准确性。
Blackbody节点的基本概念
黑体辐射理论源于19世纪末的物理学研究，当时科学家们试图解释物体受热时发出的光色变化规律。一个理想的黑体能够完全吸收所有入射的电磁辐射，同时在热平衡状态下以特定的光谱分布发射辐射。这种光谱分布仅取决于黑体的温度，而与它的形状或组成材料无关。
在Shader Graph中，Blackbody节点正是基于这一物理原理实现的。它通过输入温度值（以开尔文为单位），计算出对应的黑体辐射颜色。这一过程模拟了真实世界中物体随温度升高而改变发光颜色的现象，比如一块金属从暗红色逐渐变为亮白色。
理解Blackbody节点的工作原理对于创建逼真的热发光效果至关重要。它不仅提供了物理准确的颜色计算，还能帮助开发者避免手动调整颜色值的繁琐过程，确保不同温度下的颜色过渡自然且符合物理规律。

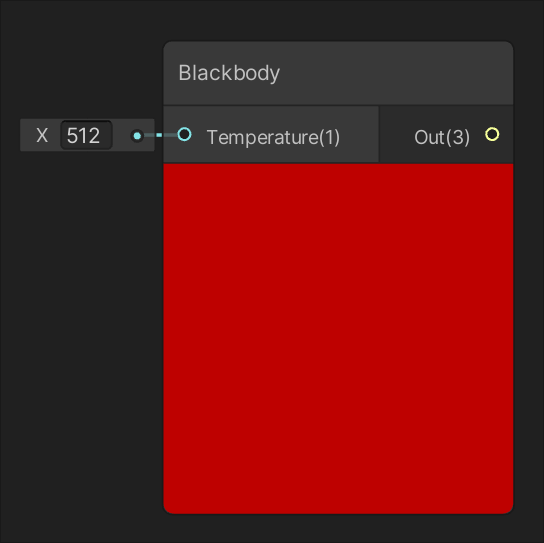

节点端口详解
Blackbody节点的设计简洁而高效，仅包含两个主要端口，分别负责输入温度数据和输出计算得到的颜色值。
输入端口：Temperature
Temperature端口是Blackbody节点的核心输入，它接收一个浮点数值或浮点纹理，表示黑体的绝对温度，单位为开尔文（K）。
- 温度范围的意义：在实际使用中，温度值通常应在1000K到40000K之间，这个范围覆盖了从红热到蓝热的主要可见光发光效果。当温度低于1000K时，节点会自动进行亮度衰减，模拟低温下微弱的光辐射。
- 开尔文温标的重要性：使用开尔文温标而非摄氏度或华氏度是因为它是热力学中的绝对温标，直接与粒子的平均动能相关，这对于物理正确的计算至关重要。
- 温度输入的灵活性：虽然节点设计用于处理标量温度值，但通过连接纹理采样节点，也可以实现基于空间变化的温度分布，创造出复杂的热图案效果。
输出端口：Out
Out端口输出一个三维向量（Vector3），表示在给定温度下黑体辐射的RGB颜色值。
- 输出格式：输出的颜色值已经过归一化处理，每个通道的值都在0到1之间，可以直接用于着色器的颜色输入。
- 颜色空间：输出的颜色位于线性颜色空间中，这与Unity的线性渲染工作流程相匹配，确保了颜色计算的准确性。
- 物理准确性：输出的颜色序列严格遵循黑体辐射的普朗克定律，从低温到高温呈现出红-橙-黄-白-蓝的经典颜色过渡。
数学原理与算法实现
Blackbody节点的核心算法基于黑体辐射的物理公式，通过近似计算将温度值转换为对应的RGB颜色。
普朗克辐射定律基础
黑体辐射的光谱分布由普朗克辐射定律描述，该定律给出了在特定温度T下，黑体在波长λ处单位波长间隔内辐射出的能量：
B(λ, T) = (2hc²/λ⁵) / (e^(hc/λkT) - 1)
其中h是普朗克常数，c是光速，k是玻尔兹曼常数。虽然完整的普朗克公式计算复杂，但Blackbody节点使用了一种经过优化的近似算法，在保证视觉准确性的同时提高了计算效率。
节点算法解析
根据生成的代码示例，我们可以看到Blackbody节点的具体实现方式：
cs
void Unity_Blackbody_float(float Temperature, out float3 Out)
{
float3 color = float3(255.0, 255.0, 255.0);
color.x = 56100000. * pow(Temperature,(-3.0 / 2.0)) + 148.0;
color.y = 100.04 * log(Temperature) - 623.6;
if (Temperature > 6500.0) color.y = 35200000.0 * pow(Temperature,(-3.0 / 2.0)) + 184.0;
color.z = 194.18 * log(Temperature) - 1448.6;
color = clamp(color, 0.0, 255.0)/255.0;
if (Temperature < 1000.0) color *= Temperature/1000.0;
Out = color;
}这个算法可以分为几个关键部分：
- RGB通道的分别计算：红、绿、蓝三个通道使用不同的公式计算，反映了人眼对不同波长光的敏感度差异。
- 高温条件的分支处理：当温度超过6500K时，绿色通道使用不同的计算公式，这对应于色温从暖白向冷白的转变点。
- 数值范围的限制：通过clamp函数确保颜色值在0到255之间，避免出现无效的颜色数值。
- 低温衰减：当温度低于1000K时，整体亮度按比例衰减，模拟低温下微弱的光辐射。
算法优化考虑
Unity选择这种近似算法而非完整的普朗克公式计算，主要基于实时渲染的性能考虑：
- 计算效率：近似算法大大减少了乘除和指数运算的次数，适合在着色器中高效执行。
- 视觉准确性：虽然数学上不完全精确，但在视觉结果上与真实黑体辐射非常接近，满足了大多数图形应用的需求。
- 数值稳定性：算法避免了极端温度下可能出现的数值溢出或除零错误，确保了在各种输入条件下的稳定性。
在Shader Graph中的实际应用
Blackbody节点在URP Shader Graph中有着广泛的应用场景，从简单的热发光材质到复杂的热视觉效果都可以通过它实现。
基础热发光材质
创建基础的热发光材质是Blackbody节点最直接的应用：
- 建立新的Shader Graph，创建Blackbody节点
- 将Temperature端口连接到可配置的浮点属性，方便在材质 inspector中调整温度
- 将Out端口连接到片元着色器的Emission输入，实现自发光效果
- 根据需要添加HDR颜色强度控制，增强发光效果在HDR渲染中的表现
这种设置可以用于模拟熔岩、发热的金属、火焰核心等高温物体，通过简单调整温度值即可获得物理正确的发光颜色。
动态温度效果
通过将Temperature端口与时间或空间变化的参数相连，可以创建动态的热效果：
- 时间动画：使用Time节点驱动温度变化，模拟物体加热或冷却的过程
- 噪声扰动：添加噪声节点创建不均匀的温度分布，模拟真实的热波动
- 顶点位置影响：基于顶点位置或深度信息控制温度，创建从中心向边缘衰减的热梯度
这些技术可以用于实现熔岩流动、冷却的锻造金属、或者逐渐加热的物体等动态效果。
热视觉特效
Blackbody节点也是创建热视觉或红外视觉效果的理想工具：
- 多温度分层：通过多个Blackbody节点组合，区分不同温度区间的颜色表现
- 后处理应用：在全屏后处理着色器中使用Blackbody节点，将场景深度或自定义热数据转换为热视觉颜色
- 热签名模拟：结合物体ID或自定义热属性，为特定物体添加热签名效果
这些应用在军事模拟、科幻游戏或特殊视觉效果中尤为有用。
温度值与颜色对应关系
了解常见温度值对应的颜色输出，有助于更有效地使用Blackbody节点。
典型温度颜色示例
以下是一些典型温度值与产生的颜色关系：
- 1000K：暗红色，类似于熔岩或炉火的颜色
- 2000K：橙红色，类似于蜡烛火焰或白炽灯丝
- 3000K：暖白色，类似于卤素灯或日出时的阳光
- 4000K：中性白色，类似于荧光灯或中午前的阳光
- 5500K：纯白色，接近于正午阳光的标准白点
- 6500K：冷白色，类似于阴天天空光或电子闪光灯
- 10000K：淡蓝色，类似于晴朗的蓝色天空
- 20000K以上：深蓝色，类似于非常热的恒星
颜色过渡特性
Blackbody节点产生的颜色过渡具有几个重要特性：
- 非线性过渡：颜色变化不是线性的，低温区间变化较慢，中温区间变化较快，高温区间再次变慢
- 饱和度变化：低温时颜色饱和度较高，随着温度升高饱和度降低，最终趋向于白色
- 亮度增长：整体亮度随温度升高而增加，但在不同温度区间的增长速率不同
理解这些特性有助于创建更自然的热效果动画，避免颜色变化的生硬感。
高级技巧与优化建议
掌握Blackbody节点的高级使用技巧可以大幅提升效果质量和性能。
性能优化策略
在性能敏感的场景中使用Blackbody节点时，可以考虑以下优化：
- 预计算温度贴图：对于静态或半静态的热效果，可以预先计算温度分布并存储为贴图，运行时直接采样而非实时计算
- LOD控制：根据物体与摄像机的距离，使用不同精度的温度计算或完全禁用热效果
- 温度范围限制：通过clamp节点限制温度输入范围，避免不必要的极端值计算
与其他节点的组合使用
Blackbody节点与其他Shader Graph节点组合可以创造更复杂的效果：
- 与Fresnel效应结合：创建边缘发热或冷却的效果
- 通过Blend节点混合多个热源：模拟复杂的热环境
- 使用Noise节点扰动温度分布：增加热效果的真实感和有机感
HDR渲染注意事项
在HDR渲染管线中使用Blackbody节点时需特别注意：
- 颜色强度控制：Blackbody节点输出的是归一化颜色，需要通过Multiply节点调整强度以适应HDR范围
- 色域映射：确保热颜色在色调映射后仍保持正确的色彩关系
- Bloom效果配合：调整Bloom阈值以确保热发光产生适当的光晕效果
常见问题与解决方案
在使用Blackbody节点过程中，开发者可能会遇到一些典型问题。
颜色不准确问题
如果发现Blackbody节点产生的颜色不符合预期：
- 检查温度单位：确认输入的是开尔文温度而非摄氏度（摄氏度+273.15=开尔文）
- 验证颜色空间：确保项目设置为线性颜色空间，否则颜色计算可能不正确
- 检查后处理效果：某些后处理效果（如颜色分级）可能会改变最终显示的颜色
性能问题
当使用多个Blackbody节点导致性能下降时：
- 合并温度计算：尽可能在单个Blackbody节点中处理所有温度相关计算
- 使用简化版本：对于远处或小物体，考虑使用简化的颜色渐变替代完整的Blackbody计算
- 批处理考虑：确保使用Blackbody节点的材质能够进行合理的合批处理
与其他系统的集成问题
将Blackbody效果与其他游戏系统集成时可能遇到的挑战：
- 与光照系统协调：确保自发光的Blackbody效果不会与场景光照产生冲突
- 热数据的来源：考虑如何从游戏逻辑中获取温度数据并传递给着色器
- 多平台兼容性：测试Blackbody节点在不同目标平台上的表现一致性
