自动驾驶的“脏活”：手撕激光雷达运动畸变与鬼影（附 Python/C++ 核心实现）

摘要：在 End-to-End 大模型盛行的今天，为什么我们依然离不开传统的点云预处理？本文从底层物理特性出发，深度拆解激光雷达的运动畸变（Motion Distortion）与鬼影（Ghosting）难题，并分享基于 SIMD 指令集的工程化落地代码。

关键词：自动驾驶 / LiDAR / 点云处理 / 运动补偿 / SIMD / C++ / Python

前言：算法的尽头是物理

2025 年，自动驾驶圈最火的词是"端到端（End-to-End）"。仿佛只要模型够大，数据扔进去，车就能自己开。

但作为一名在一线摸爬滚打的架构师，我要泼一盆冷水：Garbage In, Garbage Out（垃圾进，垃圾出）。

激光雷达（LiDAR）并不是完美的上帝之眼。受限于光速、机械扫描结构和物理反射定律，它吐出来的原始数据充满了"谎言"：

车在跑，墙变歪了（运动畸变）；
路过玻璃墙，地下冒出了一辆车（鬼影噪声）；
每秒 150 万个点，CPU 算不过来（算力瓶颈）。

今天我们不谈大模型，专门聊聊这些自动驾驶感知栈里的"脏活"，以及如何用硬核工程手段把它们清洗干净。

一、硬件的谎言：为什么点云会"歪"？

1. 卷帘快门效应

目前主流的机械或半固态雷达（如 Hesai AT128 或 ATX），本质上是"慢速扫描"设备。

现象：雷达转一圈（或扫描一帧）大约需要 100ms（10Hz）。
问题：在高速公路场景下（120km/h），车在 0.1 秒内已经窜出去了 3.3 米。
后果：雷达刚开始扫到的"车头"和最后扫到的"车尾"，实际上是在两个不同位置采集的。把它们拼在同一帧里，世界就扭曲了。

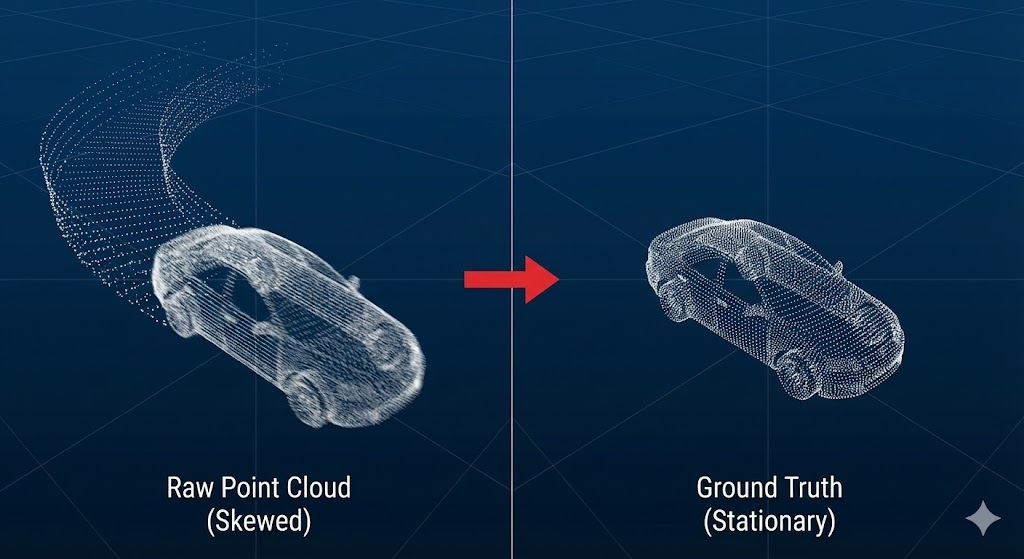

这张图直观地展示了代码所需解决的问题。当激光雷达在移动中扫描时，不同时刻采集的点不再位于同一个坐标系下，导致生成的点云出现拉伸和扭曲，就像左图中的汽车一样。右图展示了我们期望得到的、静止状态下的真实几何形状。

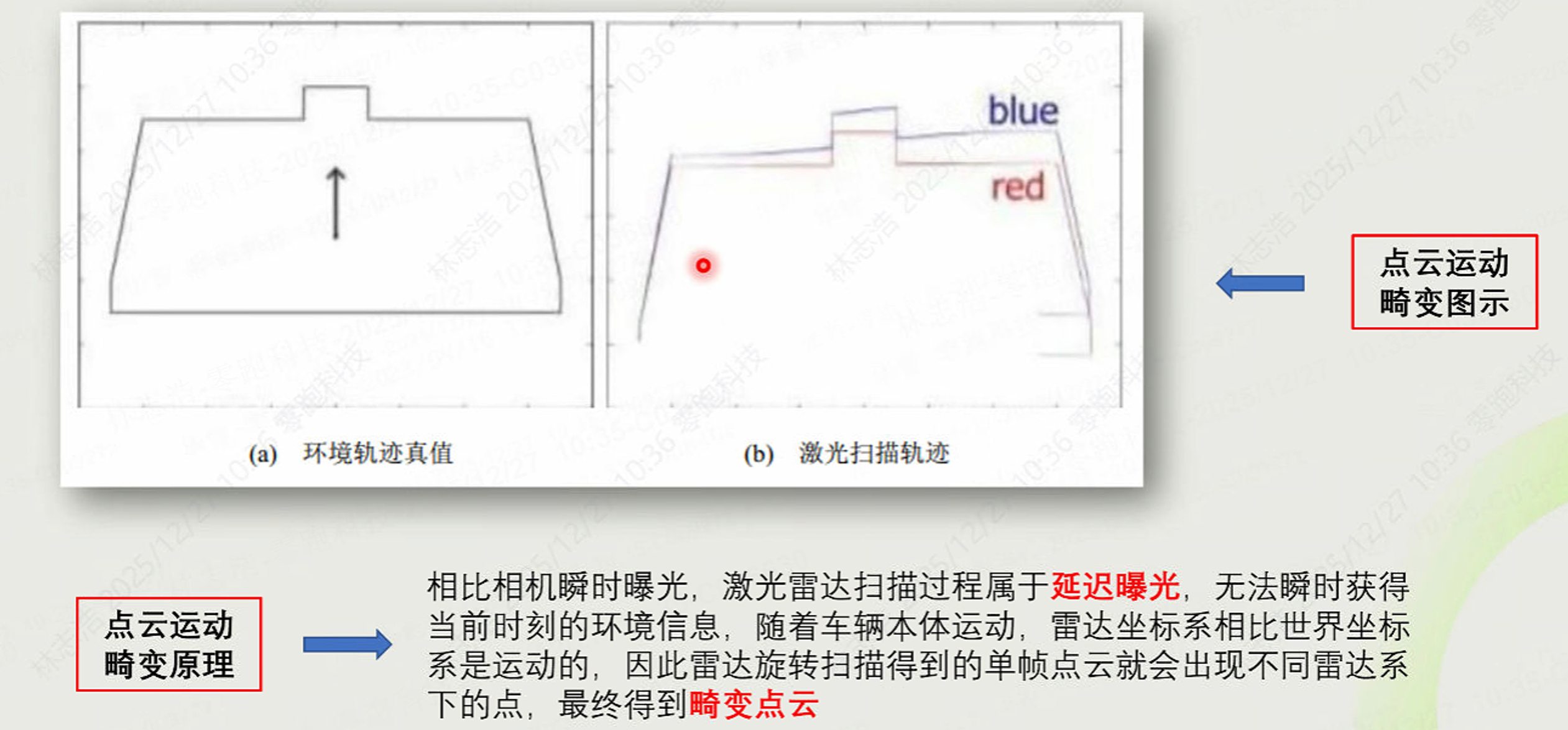

点云运动畸变图示

2. 解决方案：运动补偿

这一步是所有 SLAM 和感知算法的前置条件。核心思想是"追溯时间"。

我们需要结合高频 IMU（200Hz+）的数据，把每一个激光点，根据它精确的采样时间戳，强行"拉回"到这一帧的起始时刻。
核心数学公式

Python 核心实现（向量化加速版）

拒绝慢吞吞的 for 循环，我们利用 scipy 的 SLERP 插值：

python 复制代码

import numpy as np
from scipy.spatial.transform import Slerp, Rotation

def deskew_point_cloud(points, point_times, imu_poses, imu_times, frame_start_time):
    """
    点云运动畸变补偿 - 向量化实现
    Args:
        points: (N, 3) 原始点云
        point_times: (N,) 每个点相对帧头的偏移时间
        frame_start_time: 本帧对齐的目标时间戳
    """
    # 1. 对齐绝对时间
    abs_point_times = frame_start_time + point_times

    # 2. 构建球面线性插值器 (SLERP) - 处理旋转
    # IMU 频率通常远高于雷达，需插值获取每个点时刻的位姿
    rot_interpolator = Slerp(imu_times, Rotation.from_quat(imu_poses[:, 3:]))

    # 3. 批量计算插值后的旋转矩阵 (N, 3, 3)
    interp_rots = rot_interpolator(abs_point_times).as_matrix()

    # 4. 位置线性插值 (N, 3)
    interp_trans = np.stack([
        np.interp(abs_point_times, imu_times, imu_poses[:, :3][:, i])
        for i in range(3)
    ], axis=1)

    # 5. 坐标变换：将点转换到统一坐标系
    # P_new = R * P_old + T
    # 使用 einsum 进行批量矩阵乘法，比 for 循环快 100 倍
    points_corrected = np.einsum('nij,nj->ni', interp_rots, points) + interp_trans

    return points_corrected

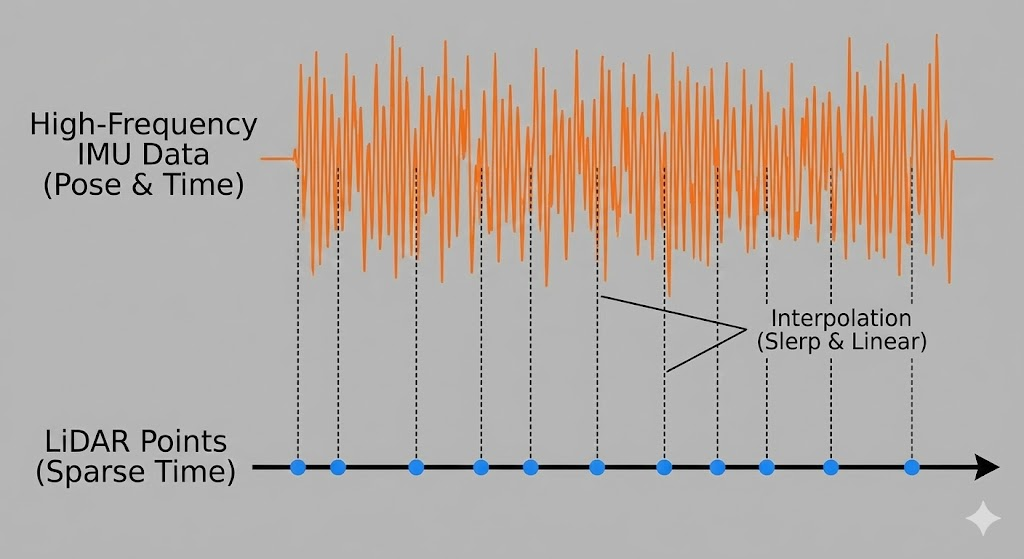

这张图解释了代码中关键的插值步骤。上方的橙色波形代表高频的 IMU 数据，下方的蓝色点代表低频的激光雷达点。垂直虚线展示了如何利用每个激光点的时间戳，在 IMU 数据曲线上"穿针引线"，插值出该时刻精确的位姿（旋转和平移），这对应了代码中的 Slerp 和线性插值。

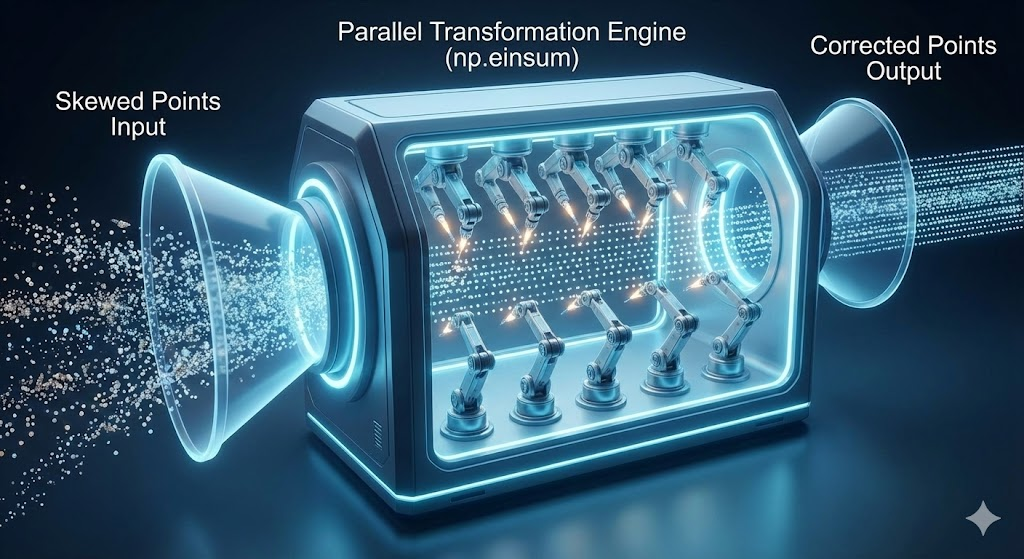

为了形象地解释代码中高效的 np.einsum 操作，这张图使用了一个"并行变换引擎"的隐喻。杂乱的原始点云进入引擎，内部无数的机械臂（代表插值得到的旋转矩阵）同时工作，瞬间将所有点修正到统一的坐标系下，并输出整齐的矫正点云。这生动地展现了向量化计算的威力。

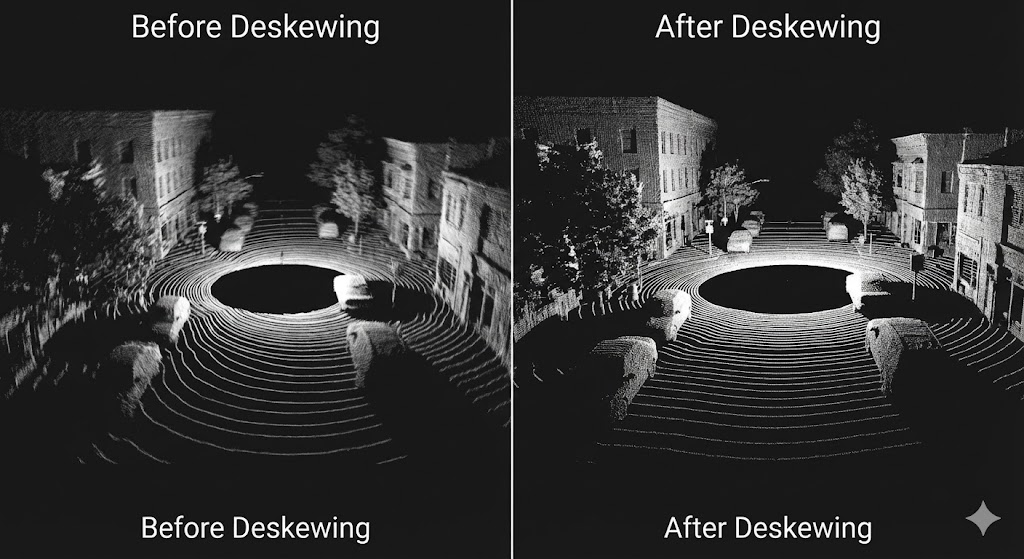

最后的这张图通过一个真实的街道场景，直观地对比了去畸变前后的效果。左侧的点云模糊、扭曲，物体边缘呈波浪状；而右侧经过处理的点云则锐利、清晰，准确还原了建筑物、树木和车辆的几何形态。这有力地证明了代码的实际价值。

二、物理的陷阱：又是"鬼影"？

1. 多路径反射

自动驾驶界有一个经典 Corner Case："对着玻璃幕墙急刹车" 。

这是因为雷达发出的光打在强反射平面（玻璃、大巴车身、路牌）上发生了镜面反射，接收到的回波实际上绕了远路。

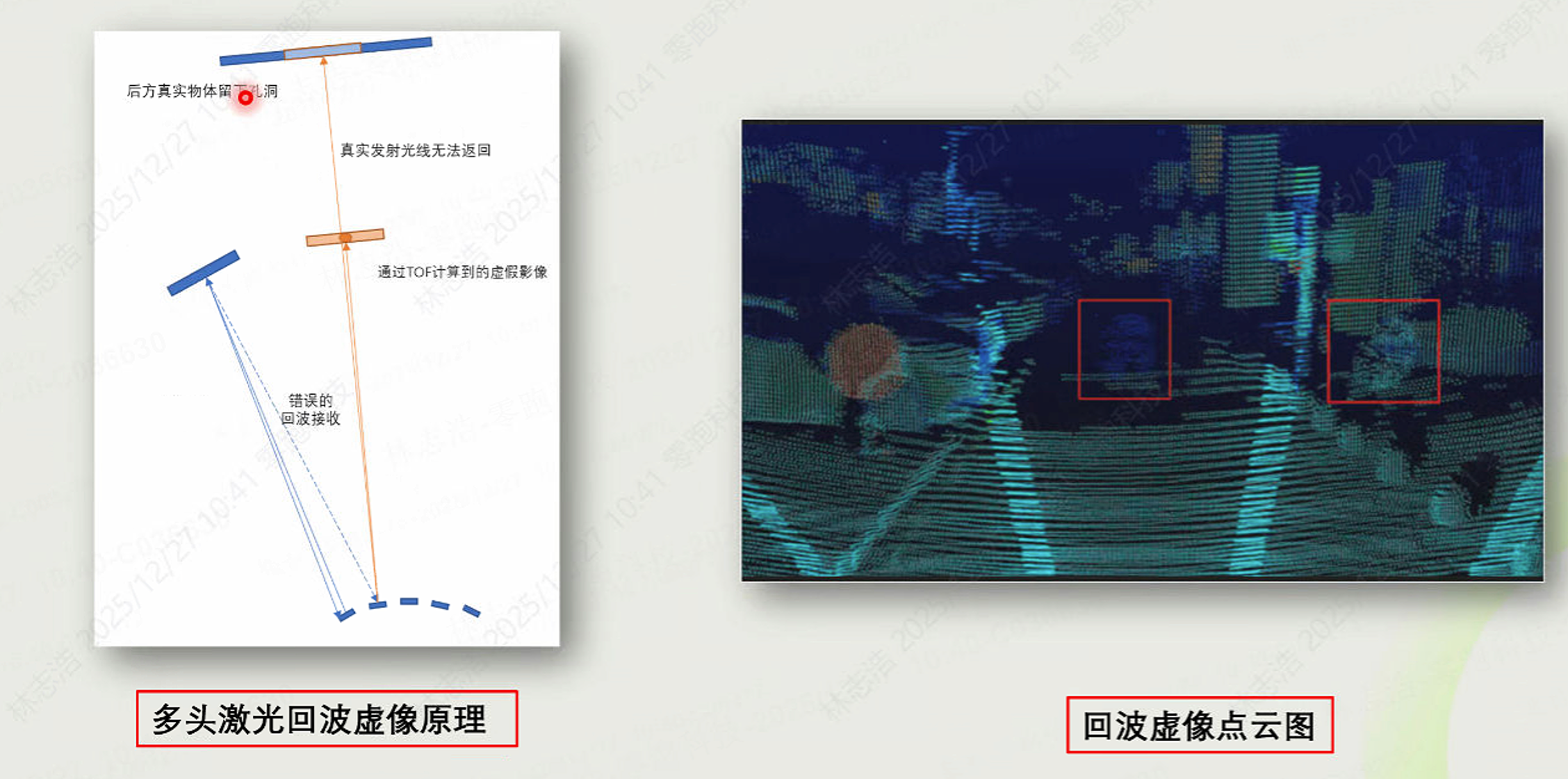

多头激光回波虚像原理

雷达不知道光跑了弯路，它只根据飞行时间（ToF）计算距离。结果就是：玻璃墙后面（或地下）出现了一簇虚假的障碍物点云。如果感知算法把这个"鬼影"当成真车，AEB（自动紧急制动）就会误触发。

2. 工程化过滤策略

PPT 中展示了复杂的几何遮挡计算，但在实际高并发系统中，我们通常采用漏斗式过滤：

强度初筛（Intensity Check）：鬼影往往伴随着极高的反射强度（镜面反射）。先过滤掉 Intensity > Threshold 且距离异常远的点。
几何一致性（Geometric Consistency）：
- 将 3D 点云投影为 Range Image（深度图）。
- 检查深度跳变：如果相邻像素深度从 5m 突变到 50m，且近处是高反物体，那么远处的点极大概率是鬼影。
时序跟踪（Tracking）：真车是连续运动的，鬼影通常闪烁不定。利用卡尔曼滤波跟踪，如果一个 Cluster 只存活 1-2 帧，直接丢弃。

三、算力的救星：SIMD 指令集

处理 150 万个点/秒，普通的 CPU 写法是扛不住的。这就需要引入 SIMD (Single Instruction, Multiple Data)。

通俗理解：厨房切土豆

普通模式 (Scalar) ：你拿着一把刀，切一刀，出一片土豆。切 100 万片手都断了。
SIMD 模式 ：你换了一个工业切片机，按一下，同时切出 8 片土豆。

工程落地

在自动驾驶的车载芯片上，必须针对硬件架构优化：

Apple Silicon (M1/M2/M3) ：使用 NEON 指令集。
Intel/AMD (x86) ：使用 AVX2 / AVX-512 指令集。

C++ 性能优化建议

在做点云预处理（旋转、平移）时，尽量使用 Eigen 库并开启编译器优化，它会自动调用底层的 SIMD 指令。

cpp 复制代码

// CMakeLists.txt 关键配置
// 开启本地架构最大优化，自动启用 AVX/NEON
set(CMAKE_CXX_FLAGS "${CMAKE_CXX_FLAGS} -O3 -march=native")

四、最后的防线：传统感知算法流

虽然 Transformer 和 BEV 网络很强，但传统算法流（Rule-based） 依然是所有量产车的安全兜底（Safety Fallback）。

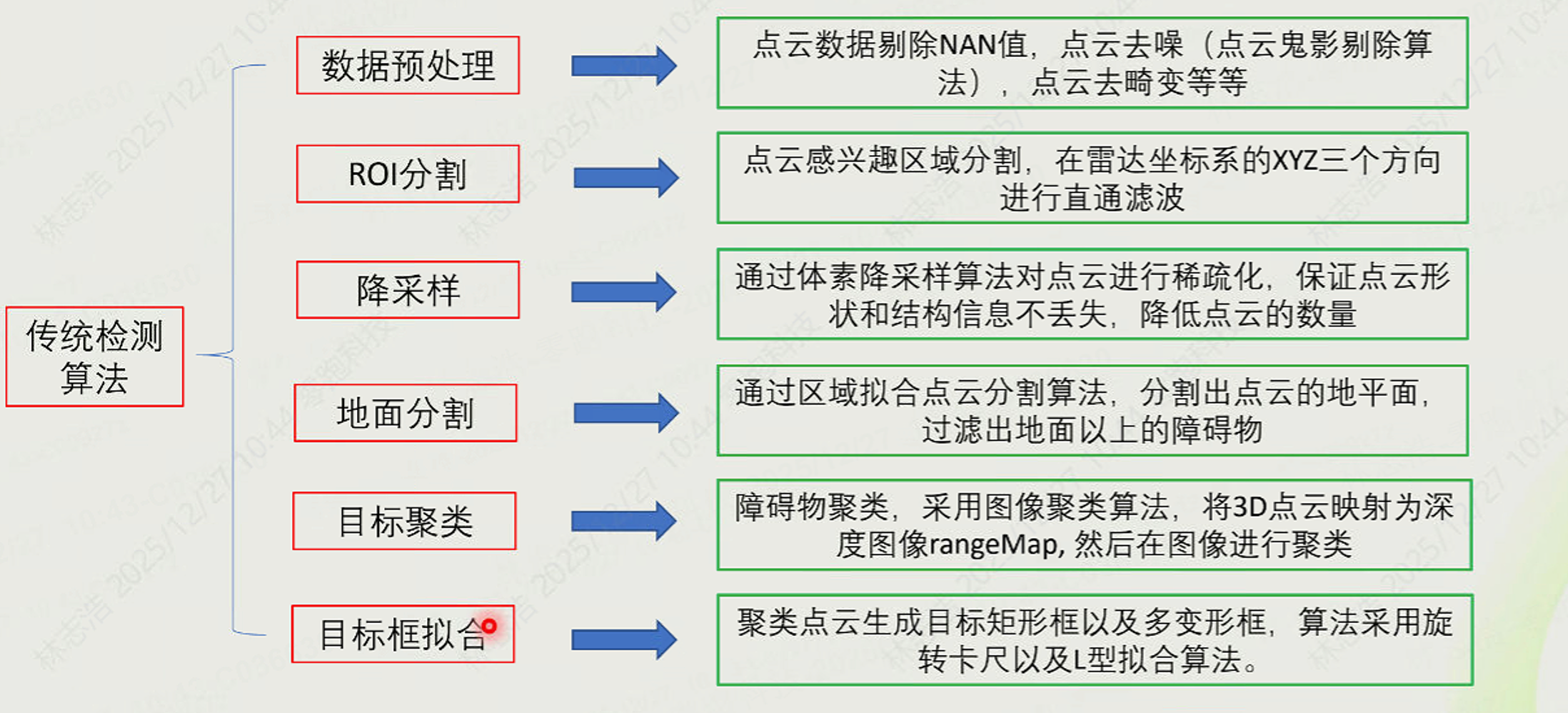

传统感知算法框架

这套流水线是白盒的，可解释的：

ROI 分割：切掉天空和过远的背景，只关注路面。
地面分割：使用 RANSAC 或 Patchwork 算法把"路"剔除，剩下的就是"障碍物"。
聚类 (Clustering)：欧式聚类或 DBSCAN，把点云聚成团。
BBox 拟合：给每一团点画个框，告诉规划模块："这里有东西，别撞上去。"

总结与互动

自动驾驶不仅是 AI 模型的狂欢，更是底层数据工程的较量。从解决 3cm 的测量误差，到消除 100ms 的运动畸变，这些看似不起眼的"脏活"，决定了车辆在极限场景下是安全通过，还是发生事故。
