基于STM32标准库的OLED显示屏中文汉字显示实现
功能简介： 实现基于STM32F103C8T6的OLED中文显示系统。系统 I²C 通信实现 OLED 初始化、字符与汉字显示等功能，并结合字模取字工具生成中文汉字点阵数据，完成中文信息的显示，本系统采用的是标准库C语言程序设计。
所需主要硬件：STM32F103C8T6最小系统板、0.96寸OLED显示屏、电源模块等。
一、所需主要硬件方案
所需主要硬件：STM32F103C8T6最小系统板、0.96寸OLED显示屏、电源模块等。
STM32F103C8T6最小系统板
0.96寸OLED显示屏
电源模块
二、电路原理图与实物制作

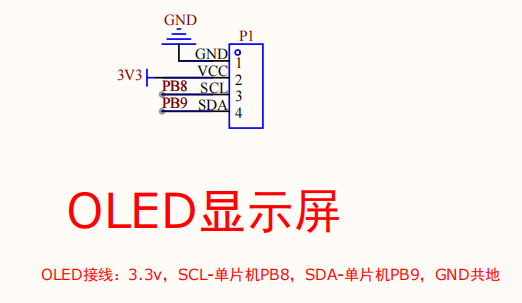

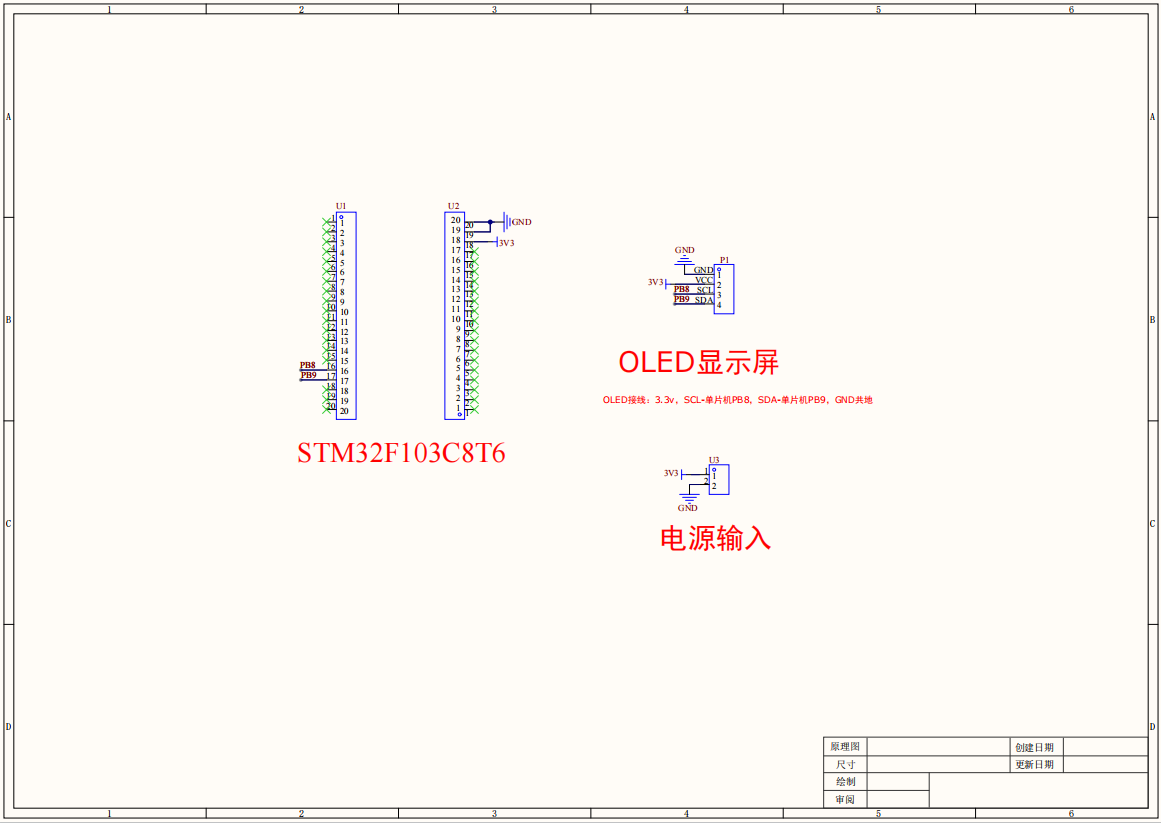

如下为本项目的电路原理图

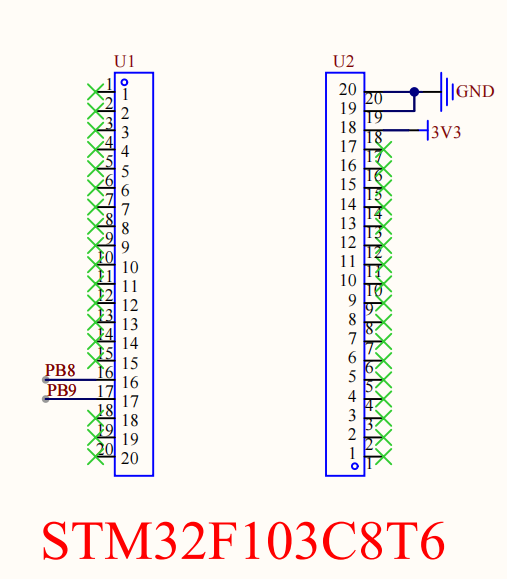

如下为STM32F103C8T6最小系统板用到的接线，使用PB8和PB9与OLED显示屏进行接线。电源接3.3v和GND共地。
如下为OLED显示屏的四个引脚接线，引脚1接GND共地，引脚2接电源正极3.3V，引脚3为SCL引脚接STM32F103V8T6最小系统板的PB8引脚，引脚4为SDA引脚接STM32F103V8T6最小系统板的PB9引脚。
电源输入模块接俩根线，分别为3.3V和GND。

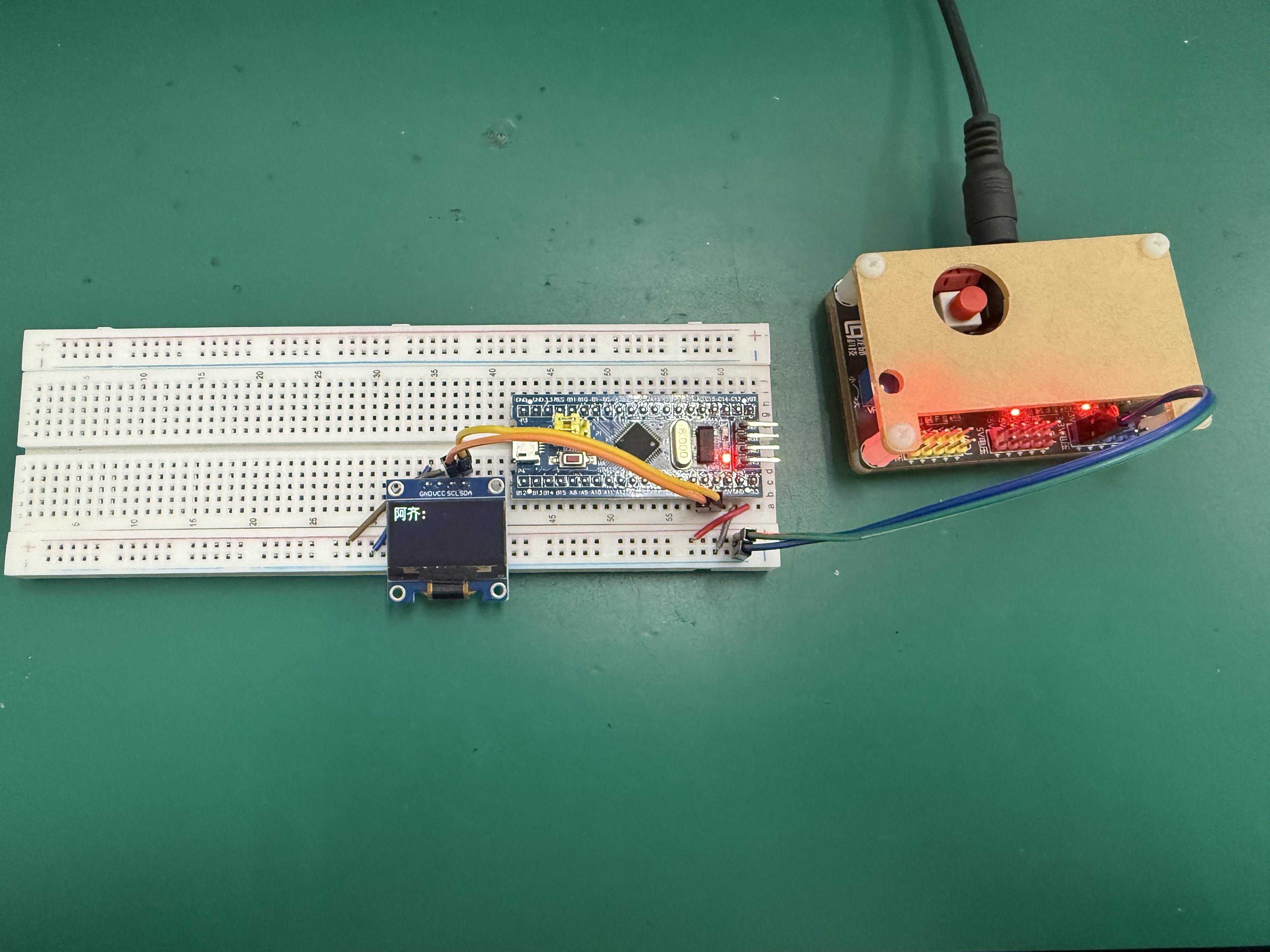

如下根据电路原理图进行洞洞板接线，制作实物。
电源模块用两根杜邦线引出3.3V和GND到洞洞板，然后用飞线将STM32F103C8T6最小系统板和OLED显示屏的3V3和GND引脚接到电源输入处。
然后拿两根杜邦线，将OLED显示屏的SCL和SDA引脚分别接到STM32F103C8T6最小系统板的PB8和PB9引脚。即可完成洞洞板实物制作。
三、字模取字工具
字模取字工具可在网络获取。或者搜索作者的微信公众号"阿齐Archie"，工具下载栏的开发工具选项，自行下载获取"OLED显示屏128x64取字软件"压缩包。（本软件工具，来自网络，仅供参考交流知识学习用途，无其他用途）

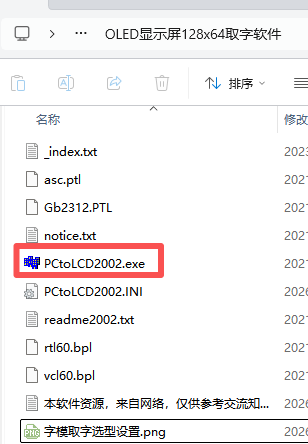

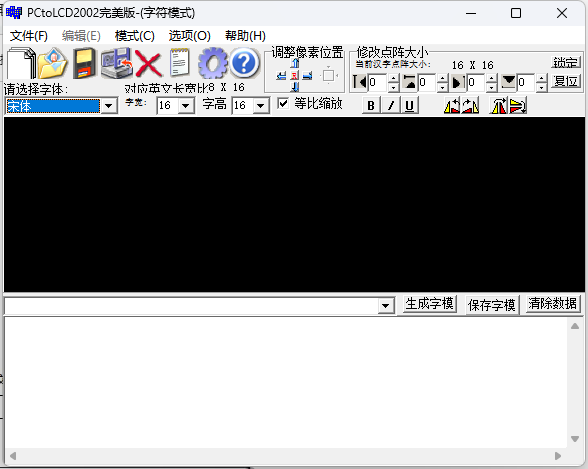

双击打开exe文件
弹出如下界面

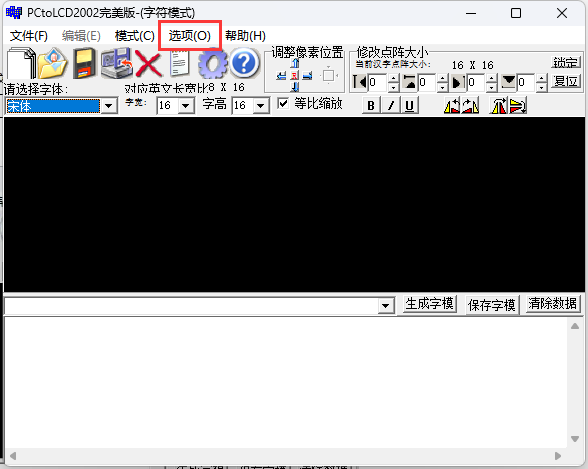

点击软件界面的"选项"按钮

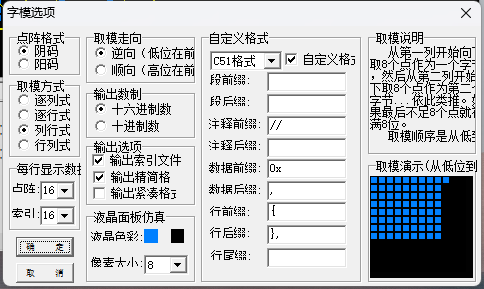

按照如下字模选项进行配置

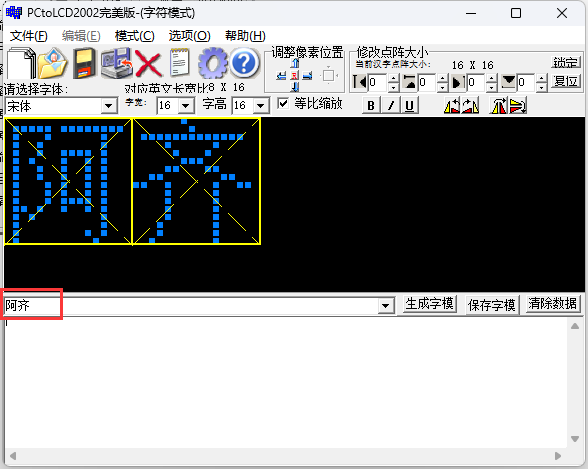

在如下红框处输入想要的中文汉字，例如我输入"阿齐"

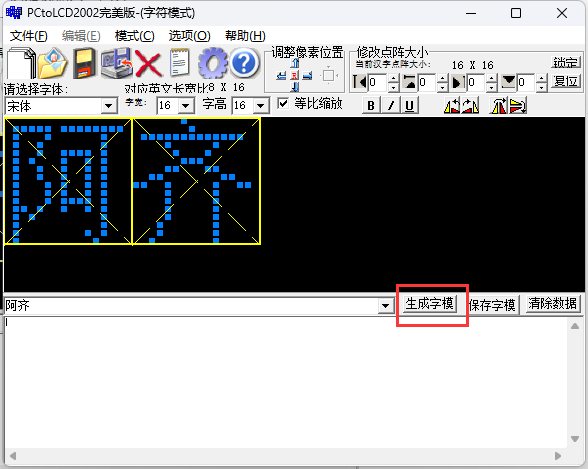

随后点击"生成字模"按钮
生成如下字模数据
阿(0) 齐(1)
{0x00,0xFE,0x02,0x22,0xDA,0x06,0x00,0xF2,0x12,0x12,0xF2,0x02,0xFE,0x02,0x02,0x00},
{0x00,0xFF,0x08,0x10,0x08,0x07,0x00,0x0F,0x04,0x04,0x4F,0x80,0x7F,0x00,0x00,0x00},//阿0
{0x00,0x04,0x84,0x84,0x4C,0x54,0x25,0x26,0x24,0x54,0x4C,0x84,0x84,0x04,0x00,0x00},
{0x01,0x01,0x80,0x60,0x1F,0x00,0x00,0x00,0x00,0x00,0xFF,0x00,0x00,0x01,0x01,0x00},//齐1
随后将字模数据进行简单调整，调整成如下样式：
也就是删除了例如阿字两行中间的"}"和"{"
{0x00,0xFE,0x02,0x22,0xDA,0x06,0x00,0xF2,0x12,0x12,0xF2,0x02,0xFE,0x02,0x02,0x00,0x00,0xFF,0x08,0x10,0x08,0x07,0x00,0x0F,0x04,0x04,0x4F,0x80,0x7F,0x00,0x00,0x00},//阿0
{0x00,0x04,0x84,0x84,0x4C,0x54,0x25,0x26,0x24,0x54,0x4C,0x84,0x84,0x04,0x00,0x00,0x01,0x01,0x80,0x60,0x1F,0x00,0x00,0x00,0x00,0x00,0xFF,0x00,0x00,0x01,0x01,0x00},//齐1以上即可完成"阿齐"字模数据的获取
四、程序设计
本系统的软件程序设计基于 STM32F103C8T6 单片机，采用 C 语言进行编写，程序主要由主函数文件和 OLED 显示驱动相关文件构成，通过模块化设计实现 OLED 显示屏的初始化、通信控制以及字符显示功能。
4.1 程序总体结构
本系统的软件工程主要由以下几个源文件和头文件组成：
main.c：系统主程序文件，完成系统初始化及 OLED 显示功能调用；
OLED.c：OLED 显示驱动源文件，实现底层通信与显示控制功能；
OLED.h：OLED 显示驱动头文件，声明 OLED 相关函数接口；
OLED_Font.h：OLED 字模数据文件，用于存储汉字及字符的点阵数据。
主函数负责系统初始化和显示内容的组织，OLED 驱动文件负责底层显示实现，字模文件则为显示内容提供数据支持，各模块之间通过函数接口进行调用，结构清晰，便于维护和扩展
4.2 主程序设计
main.c 是系统的核心控制程序，主要完成以下功能：
系统初始化：在主函数中，首先对 STM32F103C8T6 单片机的系统时钟及相关外设进行初始化配置，为后续程序运行提供稳定的工作环境。
OLED 显示模块初始化：主程序中调用 OLED 初始化函数，对 OLED 显示屏进行初始化设置，包括显示模式、地址设置及显示状态配置，确保 OLED 处于正常工作状态。
显示内容控制 ：初始化完成后，主程序通过调用 OLED 显示函数，将指定的字符或汉字数据显示在 OLED 屏幕上。显示的数据来源于 OLED_Font.h 中定义的字模数组。
主循环运行：系统完成初始化与初始显示后，进入主循环。由于本设计以显示功能为主，主循环保持系统稳定运行，确保 OLED 显示内容持续有效。

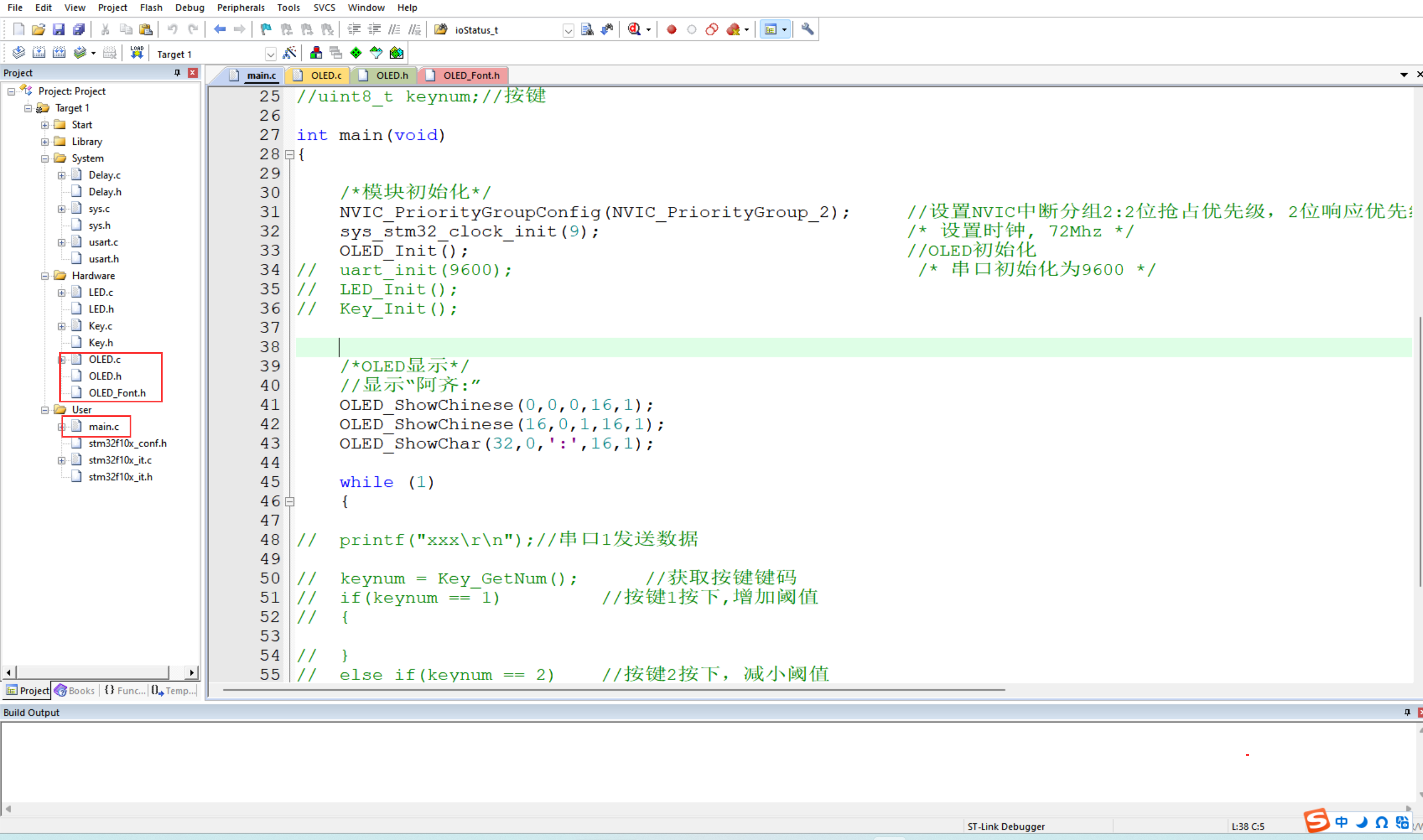

如下为main.c文件
#include "stm32f10x.h" // Device header
#include "Delay.h"
#include "OLED.h"
#include "sys.h"
//#include "usart.h"
/*
***********接线
1.OLED接线：3.3v，SCL-单片机PB8，SDA-单片机PB9
2.LED接线：长-单片机3.3v，短-单片机PA1/PA2
3.KEY接线：PB1+GND，PB11+GND
4.USART1接线：RX-单片机PA9，TX-单片机PA10
本项目用OLED显示屏模块接线，其余四个不用
***********
*/
//extern u8 USART_RX_BUF[USART_REC_LEN]; //串口1接收缓冲,最大USART_REC_LEN个字节 200
//uint8_t keynum;//按键
int main(void)
{
/*模块初始化*/
NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2); //设置NVIC中断分组2:2位抢占优先级，2位响应优先级
sys_stm32_clock_init(9); /* 设置时钟, 72Mhz */
OLED_Init(); //OLED初始化
// uart_init(9600); /* 串口初始化为9600 */
// LED_Init();
// Key_Init();
/*OLED显示*/
//显示"阿齐:"
OLED_ShowChinese(0,0,0,16,1);
OLED_ShowChinese(16,0,1,16,1);
OLED_ShowChar(32,0,':',16,1);
while (1)
{
// printf("xxx\r\n");//串口1发送数据
// keynum = Key_GetNum(); //获取按键键码
// if(keynum == 1) //按键1按下,增加阈值
// {
// }
// else if(keynum == 2) //按键2按下，减小阈值
// {
// }
}
}4.3 OLED 驱动程序设计
OLED 显示驱动程序主要用于实现 STM32F103C8T6 与 0.96 寸 OLED 显示屏之间的通信及显示控制。
OLED.c 文件中具体实现了 OLED 显示屏的各项驱动功能，主要包括：
通信控制实现：通过软件方式模拟 I²C 通信时序，利用 STM32F103C8T6 的 PB8 和 PB9 引脚分别作为 SCL 和 SDA，实现与 OLED 显示屏的数据通信。
OLED 初始化函数：驱动程序中按照 OLED 显示屏的工作时序，对其进行初始化配置，包括显示模式、扫描方向及显示开启等操作。
显示控制函数：实现对 OLED 显示缓存的操作，可完成清屏、指定位置显示字符或汉字等功能，为上层应用提供基础显示支持。
OLED 驱动程序采用函数封装的方式，结构清晰，具有良好的可移植性和可读性。
如下为OLED.c文件
#include "OLED.h"
#include "stdlib.h"
#include "OLED_Font.h"
#include "Delay.h"
u8 OLED_GRAM[144][8];
//反显函数
void OLED_ColorTurn(u8 i)
{
if(i==0)
{
OLED_WR_Byte(0xA6,OLED_CMD);//正常显示
}
if(i==1)
{
OLED_WR_Byte(0xA7,OLED_CMD);//反色显示
}
}
//屏幕旋转180度
void OLED_DisplayTurn(u8 i)
{
if(i==0)
{
OLED_WR_Byte(0xC8,OLED_CMD);//正常显示
OLED_WR_Byte(0xA1,OLED_CMD);
}
if(i==1)
{
OLED_WR_Byte(0xC0,OLED_CMD);//反转显示
OLED_WR_Byte(0xA0,OLED_CMD);
}
}
//延时
void IIC_delay(void)
{
u8 t=3;
while(t--);
}
//起始信号
void OLED_I2C_Start(void)
{
OLED_SDA_Set();
OLED_SCL_Set();
IIC_delay();
OLED_SDA_Clr();
IIC_delay();
OLED_SCL_Clr();
IIC_delay();
}
//结束信号
void OLED_I2C_Stop(void)
{
OLED_SDA_Clr();
OLED_SCL_Set();
IIC_delay();
OLED_SDA_Set();
}
//等待信号响应
void OLED_I2C_WaitAck(void) //测数据信号的电平
{
OLED_SDA_Set();
IIC_delay();
OLED_SCL_Set();
IIC_delay();
OLED_SCL_Clr();
IIC_delay();
}
//写入一个字节
void OLED_Send_Byte(u8 dat)
{
u8 i;
for(i=0;i<8;i++)
{
if(dat&0x80)//将dat的8位从最高位依次写入
{
OLED_SDA_Set();
}
else
{
OLED_SDA_Clr();
}
IIC_delay();
OLED_SCL_Set();
IIC_delay();
OLED_SCL_Clr();//将时钟信号设置为低电平
dat<<=1;
}
}
//发送一个字节
//mode:数据/命令标志 0,表示命令;1,表示数据;
void OLED_WR_Byte(u8 dat,u8 mode)
{
OLED_I2C_Start();
OLED_Send_Byte(0x78);
OLED_I2C_WaitAck();
if(mode){OLED_Send_Byte(0x40);}
else{OLED_Send_Byte(0x00);}
OLED_I2C_WaitAck();
OLED_Send_Byte(dat);
OLED_I2C_WaitAck();
OLED_I2C_Stop();
}
//开启OLED显示
void OLED_DisPlay_On(void)
{
OLED_WR_Byte(0x8D,OLED_CMD);//电荷泵使能
OLED_WR_Byte(0x14,OLED_CMD);//开启电荷泵
OLED_WR_Byte(0xAF,OLED_CMD);//点亮屏幕
}
//关闭OLED显示
void OLED_DisPlay_Off(void)
{
OLED_WR_Byte(0x8D,OLED_CMD);//电荷泵使能
OLED_WR_Byte(0x10,OLED_CMD);//关闭电荷泵
OLED_WR_Byte(0xAE,OLED_CMD);//关闭屏幕
}
//更新显存到OLED
void OLED_Refresh(void)
{
u8 i,n;
for(i=0;i<8;i++)
{
OLED_WR_Byte(0xb0+i,OLED_CMD); //设置行起始地址
OLED_WR_Byte(0x00,OLED_CMD); //设置低列起始地址
OLED_WR_Byte(0x10,OLED_CMD); //设置高列起始地址
OLED_I2C_Start();
OLED_Send_Byte(0x78);
OLED_I2C_WaitAck();
OLED_Send_Byte(0x40);
OLED_I2C_WaitAck();
for(n=0;n<128;n++)
{
OLED_Send_Byte(OLED_GRAM[n][i]);
OLED_I2C_WaitAck();
}
OLED_I2C_Stop();
}
}
//清屏函数
void OLED_Clear(void)
{
u8 i,n;
for(i=0;i<8;i++)
{
for(n=0;n<128;n++)
{
OLED_GRAM[n][i]=0;//清除所有数据
}
}
OLED_Refresh();//更新显示
}
//画点
//x:0~127
//y:0~63
//t:1 填充 0,清空
void OLED_DrawPoint(u8 x,u8 y,u8 t)
{
u8 i,m,n;
i=y/8;
m=y%8;
n=1<<m;
if(t){OLED_GRAM[x][i]|=n;}
else
{
OLED_GRAM[x][i]=~OLED_GRAM[x][i];
OLED_GRAM[x][i]|=n;
OLED_GRAM[x][i]=~OLED_GRAM[x][i];
}
// OLED_Refresh();
}
//画线
//x1,y1:起点坐标
//x2,y2:结束坐标
void OLED_DrawLine(u8 x1,u8 y1,u8 x2,u8 y2,u8 mode)
{
u16 t;
int xerr=0,yerr=0,delta_x,delta_y,distance;
int incx,incy,uRow,uCol;
delta_x=x2-x1; //计算坐标增量
delta_y=y2-y1;
uRow=x1;//画线起点坐标
uCol=y1;
if(delta_x>0)incx=1; //设置单步方向
else if (delta_x==0)incx=0;//垂直线
else {incx=-1;delta_x=-delta_x;}
if(delta_y>0)incy=1;
else if (delta_y==0)incy=0;//水平线
else {incy=-1;delta_y=-delta_x;}
if(delta_x>delta_y)distance=delta_x; //选取基本增量坐标轴
else distance=delta_y;
for(t=0;t<distance+1;t++)
{
OLED_DrawPoint(uRow,uCol,mode);//画点
xerr+=delta_x;
yerr+=delta_y;
if(xerr>distance)
{
xerr-=distance;
uRow+=incx;
}
if(yerr>distance)
{
yerr-=distance;
uCol+=incy;
}
}
// OLED_Refresh();
}
//x,y:圆心坐标
//r:圆的半径
void OLED_DrawCircle(u8 x,u8 y,u8 r)
{
int a, b,num;
a = 0;
b = r;
while(2 * b * b >= r * r)
{
OLED_DrawPoint(x + a, y - b,1);
OLED_DrawPoint(x - a, y - b,1);
OLED_DrawPoint(x - a, y + b,1);
OLED_DrawPoint(x + a, y + b,1);
OLED_DrawPoint(x + b, y + a,1);
OLED_DrawPoint(x + b, y - a,1);
OLED_DrawPoint(x - b, y - a,1);
OLED_DrawPoint(x - b, y + a,1);
a++;
num = (a * a + b * b) - r*r;//计算画的点离圆心的距离
if(num > 0)
{
b--;
a--;
}
}
// OLED_Refresh();
}
//在指定位置显示一个字符,包括部分字符
//x:0~127
//y:0~63
//size1:选择字体 6x8/6x12/8x16/12x24
//mode:0,反色显示;1,正常显示
void OLED_ShowChar(u8 x,u8 y,u8 chr,u8 size1,u8 mode)
{
u8 i,m,temp,size2,chr1;
u8 x0=x,y0=y;
if(size1==8)size2=6;
else size2=(size1/8+((size1%8)?1:0))*(size1/2); //得到字体一个字符对应点阵集所占的字节数
chr1=chr-' '; //计算偏移后的值
for(i=0;i<size2;i++)
{
if(size1==8)
{temp=asc2_0806[chr1][i];} //调用0806字体
else if(size1==12)
{temp=asc2_1206[chr1][i];} //调用1206字体
else if(size1==16)
{temp=asc2_1608[chr1][i];} //调用1608字体
else if(size1==24)
{temp=asc2_2412[chr1][i];} //调用2412字体
else return;
for(m=0;m<8;m++)
{
if(temp&0x01)OLED_DrawPoint(x,y,mode);
else OLED_DrawPoint(x,y,!mode);
temp>>=1;
y++;
}
x++;
if((size1!=8)&&((x-x0)==size1/2))
{x=x0;y0=y0+8;}
y=y0;
}
OLED_Refresh();
}
//显示字符串
//x,y:起点坐标
//size1:字体大小
//*chr:字符串起始地址
//mode:0,反色显示;1,正常显示
void OLED_ShowString(u8 x,u8 y,u8 *chr,u8 size1,u8 mode)
{
while((*chr>=' ')&&(*chr<='~'))//判断是不是非法字符!
{
OLED_ShowChar(x,y,*chr,size1,mode);
if(size1==8)x+=6;
else x+=size1/2;
chr++;
}
OLED_Refresh();
}
//m^n
u32 OLED_Pow(u8 m,u8 n)
{
u32 result=1;
while(n--)
{
result*=m;
}
return result;
}
//显示数字
//x,y :起点坐标
//num :要显示的数字
//len :数字的位数
//size:字体大小
//mode:0,反色显示;1,正常显示
void OLED_ShowNum(u8 x,u8 y,u32 num,u8 len,u8 size1,u8 mode)
{
u8 t,temp,m=0;
if(size1==8)m=2;
for(t=0;t<len;t++)
{
temp=(num/OLED_Pow(10,len-t-1))%10;
if(temp==0)
{
OLED_ShowChar(x+(size1/2+m)*t,y,'0',size1,mode);
}
else
{
OLED_ShowChar(x+(size1/2+m)*t,y,temp+'0',size1,mode);
}
}
OLED_Refresh();
}
//显示汉字
//x,y:起点坐标
//num:汉字对应的序号
//mode:0,反色显示;1,正常显示
void OLED_ShowChinese(u8 x,u8 y,u8 num,u8 size1,u8 mode)
{
u8 m,temp;
u8 x0=x,y0=y;
u16 i,size3=(size1/8+((size1%8)?1:0))*size1; //得到字体一个字符对应点阵集所占的字节数
for(i=0;i<size3;i++)
{
if(size1==16)
{temp=Hzk1[num][i];}//调用16*16字体
else if(size1==24)
{temp=Hzk2[num][i];}//调用24*24字体
else if(size1==32)
{temp=Hzk3[num][i];}//调用32*32字体
else if(size1==64)
{temp=Hzk4[num][i];}//调用64*64字体
else return;
for(m=0;m<8;m++)
{
if(temp&0x01)OLED_DrawPoint(x,y,mode);
else OLED_DrawPoint(x,y,!mode);
temp>>=1;
y++;
}
x++;
if((x-x0)==size1)
{x=x0;y0=y0+8;}
y=y0;
}
OLED_Refresh();
}
//num 显示汉字的个数
//space 每一遍显示的间隔
//mode:0,反色显示;1,正常显示
void OLED_ScrollDisplay(u8 num,u8 space,u8 mode)
{
u8 i,n,t=0,m=0,r;
while(1)
{
if(m==0)
{
OLED_ShowChinese(128,24,t,16,mode); //写入一个汉字保存在OLED_GRAM[][]数组中
t++;
}
if(t==num)
{
for(r=0;r<16*space;r++) //显示间隔
{
for(i=1;i<144;i++)
{
for(n=0;n<8;n++)
{
OLED_GRAM[i-1][n]=OLED_GRAM[i][n];
}
}
OLED_Refresh();
}
t=0;
}
m++;
if(m==16){m=0;}
for(i=1;i<144;i++) //实现左移
{
for(n=0;n<8;n++)
{
OLED_GRAM[i-1][n]=OLED_GRAM[i][n];
}
}
OLED_Refresh();
}
}
//x,y：起点坐标
//sizex,sizey,图片长宽
//BMP[]：要写入的图片数组
//mode:0,反色显示;1,正常显示
void OLED_ShowPicture(u8 x,u8 y,u8 sizex,u8 sizey,u8 BMP[],u8 mode)
{
u16 j=0;
u8 i,n,temp,m;
u8 x0=x,y0=y;
sizey=sizey/8+((sizey%8)?1:0);
for(n=0;n<sizey;n++)
{
for(i=0;i<sizex;i++)
{
temp=BMP[j];
j++;
for(m=0;m<8;m++)
{
if(temp&0x01)OLED_DrawPoint(x,y,mode);
else OLED_DrawPoint(x,y,!mode);
temp>>=1;
y++;
}
x++;
if((x-x0)==sizex)
{
x=x0;
y0=y0+8;
}
y=y0;
}
}
OLED_Refresh();
}
//OLED的初始化
void OLED_Init(void)
{
GPIO_InitTypeDef GPIO_InitStructure;
RCC_APB2PeriphClockCmd(OLED_SCL_GPIO_CLK|OLED_SDA_GPIO_CLK, ENABLE); //使能A端口时钟
GPIO_InitStructure.GPIO_Pin = OLED_SCL_PIN;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_OD; //推挽输出
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;//速度50MHz
GPIO_Init(OLED_SCL_PROT, &GPIO_InitStructure); //初始化PA0,1
GPIO_SetBits(OLED_SCL_PROT,OLED_SCL_PIN);
GPIO_InitStructure.GPIO_Pin = OLED_SDA_PIN;
GPIO_Init(OLED_SDA_PROT, &GPIO_InitStructure); //初始化PA0,1
GPIO_SetBits(OLED_SDA_PROT,OLED_SDA_PIN);
Delay_ms(200);
OLED_WR_Byte(0xAE,OLED_CMD);//--turn off oled panel
OLED_WR_Byte(0x00,OLED_CMD);//---set low column address
OLED_WR_Byte(0x10,OLED_CMD);//---set high column address
OLED_WR_Byte(0x40,OLED_CMD);//--set start line address Set Mapping RAM Display Start Line (0x00~0x3F)
OLED_WR_Byte(0x81,OLED_CMD);//--set contrast control register
OLED_WR_Byte(0xCF,OLED_CMD);// Set SEG Output Current Brightness
OLED_WR_Byte(0xA1,OLED_CMD);//--Set SEG/Column Mapping 0xa0左右反置 0xa1正常
OLED_WR_Byte(0xC8,OLED_CMD);//Set COM/Row Scan Direction 0xc0上下反置 0xc8正常
OLED_WR_Byte(0xA6,OLED_CMD);//--set normal display
OLED_WR_Byte(0xA8,OLED_CMD);//--set multiplex ratio(1 to 64)
OLED_WR_Byte(0x3f,OLED_CMD);//--1/64 duty
OLED_WR_Byte(0xD3,OLED_CMD);//-set display offset Shift Mapping RAM Counter (0x00~0x3F)
OLED_WR_Byte(0x00,OLED_CMD);//-not offset
OLED_WR_Byte(0xd5,OLED_CMD);//--set display clock divide ratio/oscillator frequency
OLED_WR_Byte(0x80,OLED_CMD);//--set divide ratio, Set Clock as 100 Frames/Sec
OLED_WR_Byte(0xD9,OLED_CMD);//--set pre-charge period
OLED_WR_Byte(0xF1,OLED_CMD);//Set Pre-Charge as 15 Clocks & Discharge as 1 Clock
OLED_WR_Byte(0xDA,OLED_CMD);//--set com pins hardware configuration
OLED_WR_Byte(0x12,OLED_CMD);
OLED_WR_Byte(0xDB,OLED_CMD);//--set vcomh
OLED_WR_Byte(0x30,OLED_CMD);//Set VCOM Deselect Level
OLED_WR_Byte(0x20,OLED_CMD);//-Set Page Addressing Mode (0x00/0x01/0x02)
OLED_WR_Byte(0x02,OLED_CMD);//
OLED_WR_Byte(0x8D,OLED_CMD);//--set Charge Pump enable/disable
OLED_WR_Byte(0x14,OLED_CMD);//--set(0x10) disable
OLED_Clear();
OLED_WR_Byte(0xAF,OLED_CMD);
}在 OLED 显示驱动程序中，为实现中文信息的正常显示，系统设计了汉字显示函数 OLED_ShowChinese。该函数基于预先生成的汉字点阵字模数据，实现指定位置、指定字号及显示模式下的单个汉字显示功能，是 OLED 中文显示的核心函数之一。
函数原型如下所示：
void OLED_ShowChinese(u8 x,u8 y,u8 num,u8 size1,u8 mode)函数功能说明： OLED_ShowChinese 函数主要用于在 0.96 寸 OLED 显示屏上显示单个汉字。函数通过索引字模文件中存储的汉字点阵数据，将对应汉字按照指定的坐标位置写入 OLED 显示缓存，并最终显示在屏幕上。该函数支持不同字号以及正常显示与反色显示两种显示模式，能够满足多种中文显示需求。
参数说明：
x：汉字显示的横坐标起始位置。该参数用于指定汉字在 OLED 显示屏上的起始列坐标，单位为像素点。OLED 屏幕的左上角为坐标原点，不同的 x 值可实现汉字在水平方向上的位置调整。
y：汉字显示的纵坐标起始位置。该参数用于指定汉字在 OLED 显示屏上的起始页地址。由于 OLED 采用分页显示方式，y 的取值通常以页为单位，通过改变该参数可控制汉字在垂直方向上的显示位置。
num：汉字字模序号。该参数用于指定所显示汉字在字模数组中的索引编号。汉字字模数据在 OLED_Font.h 文件中以数组形式顺序存储，num 参数用于准确定位对应汉字的点阵数据，实现正确显示。
size1：汉字字号参数。该参数用于指定汉字的显示尺寸，对应字模数据的点阵大小。通过该参数，函数能够兼容不同规格的汉字字模数据，增强显示的灵活性。
mode：显示模式选择参数。用于设置汉字的显示方式：mode = 1：正常显示模式，按照字模数据原始点阵进行显示；mode = 0：反色显示模式，对字模数据进行取反处理，实现反色显示效果。
函数实现原理说明： 在函数执行过程中，程序首先根据 num 参数从字模数组中读取对应汉字的点阵数据，然后结合 size1 参数确定汉字点阵所占用的显示区域。随后，函数按照 OLED 的页寻址方式，将汉字点阵数据逐字节写入 OLED 显示缓冲区。在写入数据过程中，函数根据 mode 参数判断显示模式，当选择反色显示时，对字模数据进行逻辑取反处理，从而实现反色显示效果。最终，OLED 显示屏完成汉字的正确绘制。
4.4 字模数据位置
OLED_Font.h 文件主要用于存放 OLED 显示所需的字模数据。本系统中的汉字字模数据通过 OLED 字模取字工具生成，并按照 OLED 显示要求进行格式整理后存储在该文件中。
每个汉字的字模数据以数组形式存储，数据内容与 OLED 显示点阵一一对应。主程序在显示汉字时，通过调用 OLED 显示函数，将对应字模数据写入 OLED 显示缓存，从而在屏幕上显示出相应的汉字内容。
通过将字模数据独立存放在专用头文件中，不仅提高了程序的可读性，也便于后续增加或修改显示内容。
五、项目工程文件资料下载方式
下载链接：
https://download.csdn.net/download/m0_61712829/92527814本项目工程文件资料主要内容：STM32程序源码工程、电路原理图工程、取字软件等资源具体内容以资料包为准。

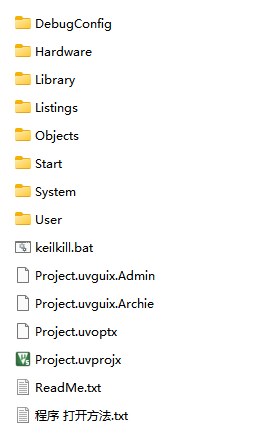

程序源码工程文件夹如下：
电路原理图工程文件夹如下
本文为项目设计参考文章/案例，演示视频、更多嵌入式项目、项目合集列表、说明链接见开头所示。用户请注意查阅声明/说明。可自行选择付费下载本项目的工程文件，学生可优惠，下方栏可联系。
