光源镜头相机的选型与打光
推荐书目：《工程光学》
内容特点：包含几何光学和物理光学两部分内容
重要知识点：涵盖光的干涉、衍射等光学现象
适用专业：光电信息科学与工程类、仪器仪表及相关专业
课程性质：光电类专业的专业基础课程

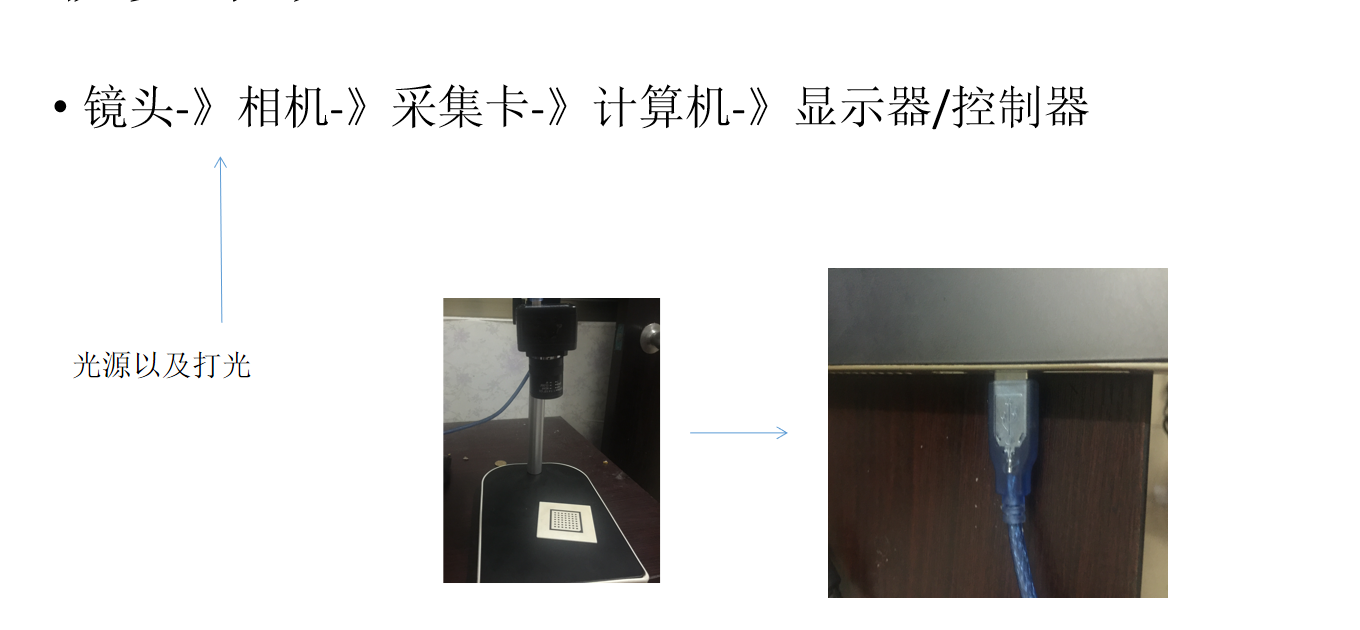

核心组件：镜头→相机→采集卡→计算机→显示器/控制器
数字相机特点：无需采集卡即可直接连接计算机
光源作用：配合镜头形成良好的成像条件
处理流程：光电转换→图像采集→计算机处理→结果显示
镜头（远心和非远心）选型
普通镜头需要掌握的基本概念：
（1）焦距 ：镜头主点到焦点距离
（2）光圈：控制通光量的大小
（3）光圈数：F=f/D，D当前光圈直径，镜头分辨率与F成反比，与D成正比
（4）景深：物体成清晰像的情况下在物体空间的移动范围
1.光圈越小，景深越大2.焦距越小，景深越大3.拍摄距离越大，景深越大
（5）镜头的MTF曲线：此曲线用于评价镜头成像好坏的
（6）镜头接口：C，CS，F
（7）与镜头匹配的相机尺寸参数
（8）镜头的分辨率
镜头分辨率与光圈分辨率区别
镜头分辨率与光圈分辨率是两个定义、决定因素、实际影响完全不同 的概念，核心区别在于：镜头分辨率是镜头本身的固有光学能力上限，而光圈分辨率是光圈大小对成像分辨率的动态影响效果------前者是"硬件底子"，后者是"使用条件对底子的发挥程度"。
1. 镜头分辨率（Lens Resolution）
- 定义：镜头还原物体细节的固有能力，是镜头的核心光学指标，代表镜头能清晰区分两个相邻点/线的最小距离。
- 本质：镜头的"先天硬件上限"，由光学设计（如镜片曲率、镜片组数）、镜片材质（如低色散玻璃）、加工精度（如镜片镀膜、装配公差）决定，与光圈大小无关（但光圈会影响其实际发挥）。
- 衡量指标 ：
- 线对/毫米（lp/mm）：最常用指标，指1毫米范围内能清晰分辨的黑白线对数量（数值越高，分辨率越强，如工业镜头常见"100 lp/mm"，消费级镜头常见"50-80 lp/mm"）；
- MTF曲线（调制传递函数）：更全面的衡量，描述镜头对不同空间频率（细节粗细）的还原能力，曲线越平缓、数值越高，分辨率越稳定。
- 举例：一个"120 lp/mm"的工业远心镜头，其理论上能分辨约4.17μm的细节（1mm÷120线对×0.5，因每个线对含1黑1白），这是镜头本身的物理极限。
2. 光圈分辨率（Aperture-Related Resolution）
- 定义：光圈开度（f值）对最终成像分辨率的动态影响，是"使用条件"导致的分辨率变化，而非镜头的固有属性。
- 本质 ：光圈通过改变通光量和光束角度，影响两种核心光学现象，进而改变实际成像的锐度：
- 像差抑制：大光圈（小f值，如f/1.4）时，镜头的球差、彗差、色差等像差会更明显，导致边缘细节模糊，分辨率下降；
- 衍射效应：小光圈（大f值，如f/16）时，光线通过光圈小孔会发生衍射，导致细节扩散（如星芒效果、边缘虚化），分辨率也会下降。
- 衡量方式：无独立指标，通过实际成像的锐度（如边缘清晰度、细节还原度）体现，核心是"找到光圈的'最佳分辨率区间'"。
- 举例：同一支镜头，在f/5.6-f/8时成像最锐（最佳光圈），此时像差和衍射都处于较低水平，能最大限度发挥镜头本身的分辨率；而在f/1.4（大光圈）或f/16（小光圈）时，实际分辨率会明显低于镜头的理论上限。
关键区别对比表
| 对比维度 | 镜头分辨率（Lens Resolution） | 光圈分辨率（Aperture-Related Resolution） |
|---|---|---|
| 核心属性 | 镜头的固有光学能力（硬件指标） | 光圈对成像的动态影响（使用条件） |
| 决定因素 | 光学设计、镜片材质、加工精度、镜头结构（如镜片组数） | 光圈开度（f值）、光线波长（如可见光/红外） |
| 稳定性 | 固定不变（除非镜头损坏、镜片污染或焦距/对焦偏移） | 动态变化（随光圈调节而改变） |
| 衡量指标 | 线对/毫米（lp/mm）、MTF曲线 | 无独立指标，通过实际成像锐度、细节还原度体现 |
| 影响范围 | 全画面（中心+边缘）的理论细节还原上限 | 全画面（尤其边缘）的实际细节表现，受像差和衍射双重影响 |
| 应用场景 | 镜头选型（如工业视觉需高lp/mm镜头） | 拍摄/检测时的光圈设置（如工业检测选最佳光圈保证精度） |
核心关联：光圈如何影响镜头分辨率的发挥？
镜头分辨率是"理论上限"，而光圈分辨率是"实际发挥程度"，两者的关系像"运动员的先天体能"与"比赛时的状态调整"：
- 最佳光圈区间：每支镜头都有一个"最佳光圈"（通常在f/4-f/8之间，具体因镜头而异），此时像差和衍射都被抑制到最低，实际成像分辨率最接近镜头的理论上限；
- 大光圈（小f值）：像差主导，边缘分辨率下降明显，但中心分辨率仍可能接近理论值（如人像镜头用f/1.4拍特写，中心锐度足够，边缘虚化可忽略）；
- 小光圈（大f值）：衍射主导，全画面分辨率下降（如风景镜头用f/11以上，细节会轻微模糊，但景深更深）；
- 极端情况：若镜头本身分辨率很低（如劣质镜头50 lp/mm），即使调到最佳光圈，实际分辨率也远低于优质镜头（如100 lp/mm）在非最佳光圈的表现------"硬件底子"决定了上限，光圈只是优化手段。
实际应用场景（帮你快速落地）
1. 工业视觉（如字符识别、缺陷检测）
- 选镜头时：优先看"镜头分辨率（lp/mm）"，需满足检测需求（如识别0.01mm的字符，需镜头分辨率≥100 lp/mm）；
- 调光圈时：固定在最佳光圈（通过测试找到，如f/5.6），避免大光圈像差或小光圈衍射导致精度下降，确保每次检测的分辨率稳定。
2. 摄影/影像
- 选镜头时：通过MTF曲线判断镜头分辨率（中心MTF值越高、边缘与中心差距越小，镜头越优质）；
- 拍照片时：拍风景需景深+锐度，选f/8-f/11（接近最佳光圈）；拍人像需虚化，用f/1.4-f/2.8（牺牲边缘锐度换背景虚化）；拍产品特写需全画面锐度，选最佳光圈（如f/5.6）。
总结
- 一句话区分：镜头分辨率是"镜头能做到多好"，光圈分辨率是"实际使用中能发挥多好"；
- 核心逻辑：先选高分辨率的镜头（打好硬件基础），再通过调节光圈找到最佳区间（最大化发挥硬件能力）；
- 避坑提醒：不要误以为"小光圈=高分辨率"，过小的光圈会因衍射降低锐度；也不要忽视镜头分辨率，再怎么调光圈，也无法突破镜头本身的物理极限。

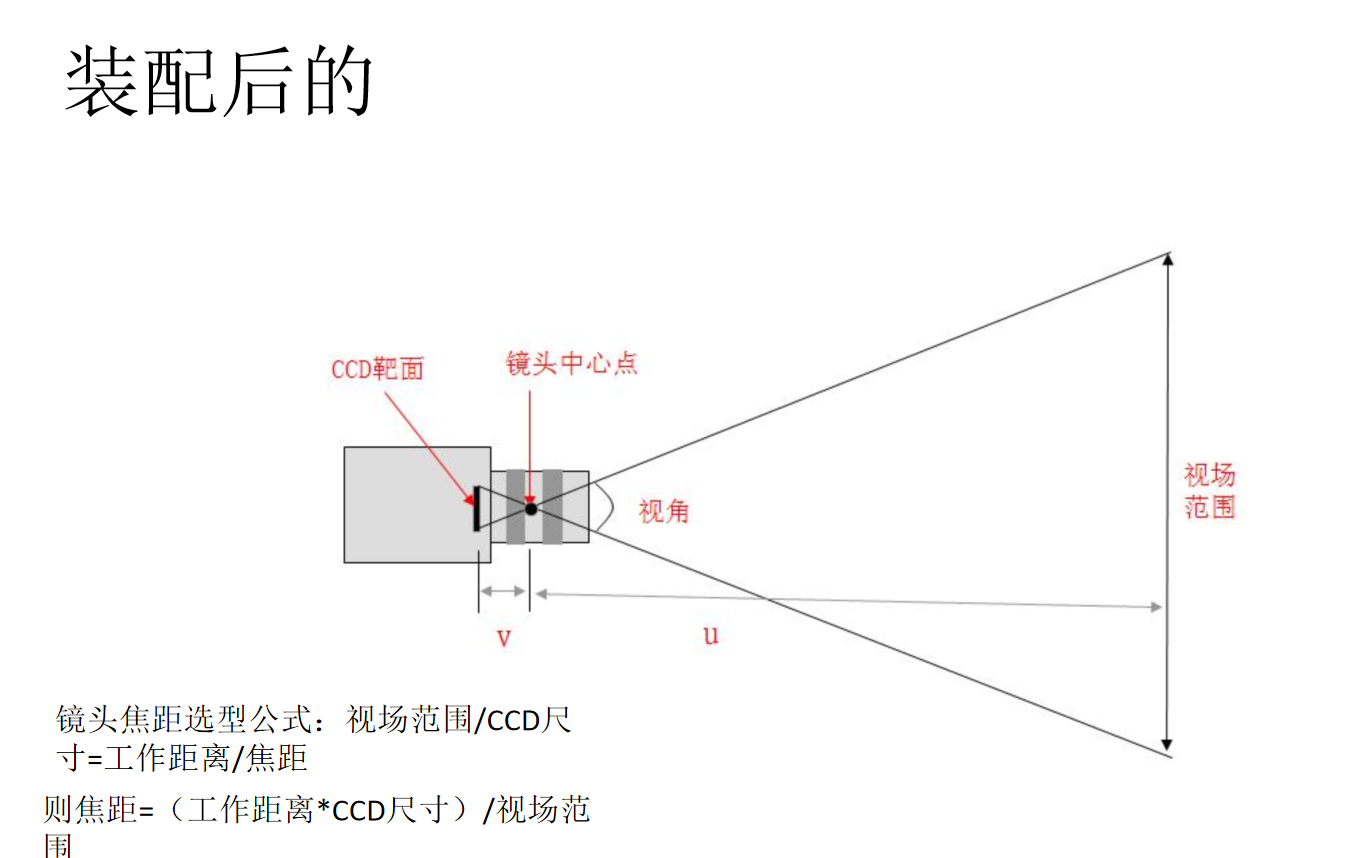

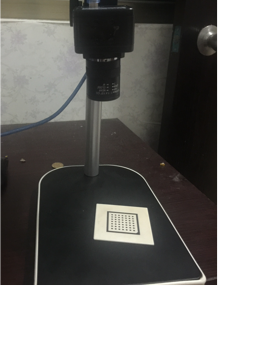

相机装配后

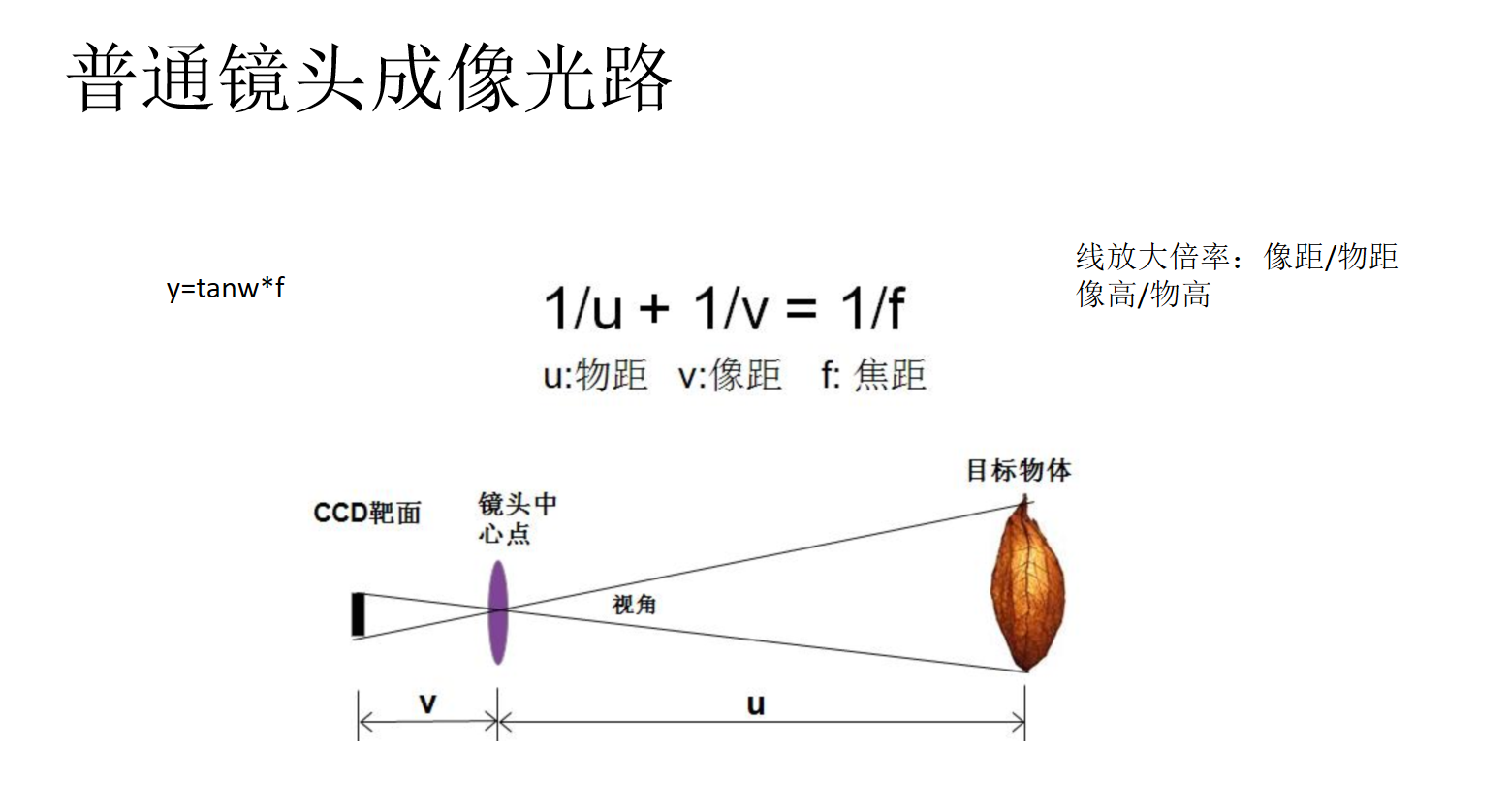

基本原理：基于相似三角形原理，视场范围/CCD尺寸=工作距离/焦距
公式变形：焦距=（工作距离×CCD尺寸）/视场范围
单位换算：1英寸=16mm（工业标准），非25.4mm
接口匹配：镜头成像像面需≥CCD尺寸，C/CS接口需对应或加接圈

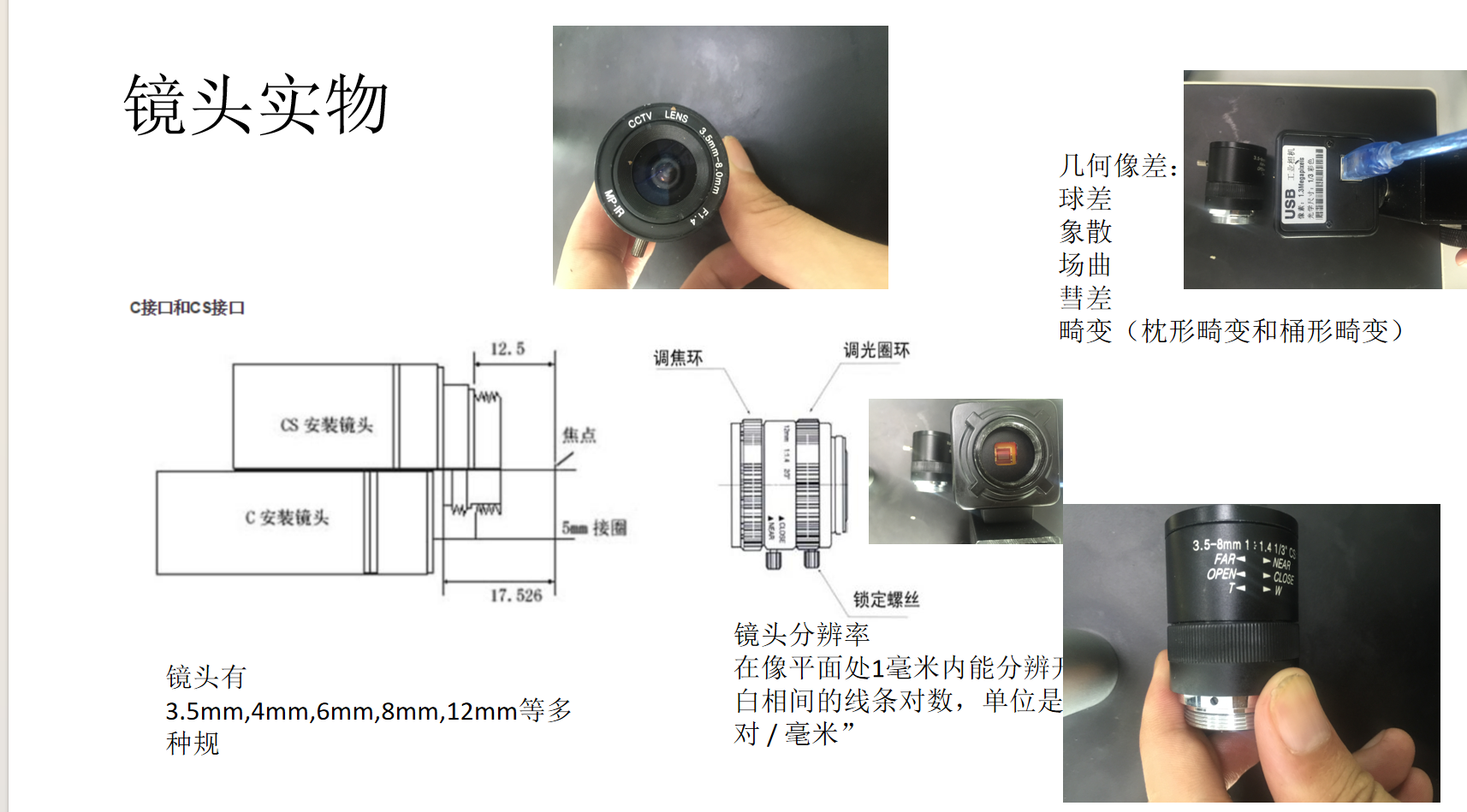

物理结构：包含调焦环、光圈环和锁定螺丝等部件
分辨率定义：在像平面处1毫米内能分辨的黑白相间线条对数，单位为"线对/毫米"
工作距离：示例中显示焦点距离为5米
安装方式：镜头与相机为分体式设计，通过支架固定
例题:客户已知观察范围求焦距
题目解析
已知：观察范围30×30mm，工作距离100mm，CCD尺寸1/3英寸
计算步骤：
查表得1/3英寸CCD垂直尺寸3.6mm
套用公式：
选型注意：
实际可选变焦镜头（如8-16mm）
测量应用需选畸变小的镜头
易错点：
混淆工业英寸(16mm)与标准英寸(25.4mm)
例题:客户已知系统分辨率求焦距
题目解析
已知：系统分辨率0.06mm，像元4.7μm，工作距离>100mm
计算步骤：
放大倍率
焦距公式：（L取最小工作距离100mm）
关键推导：
联合高斯公式与放大率
分辨率对应物方0.06mm=像方1个像元(4.7μm)
选型原则：
测量应用优先远心镜头
需验证像面尺寸匹配性

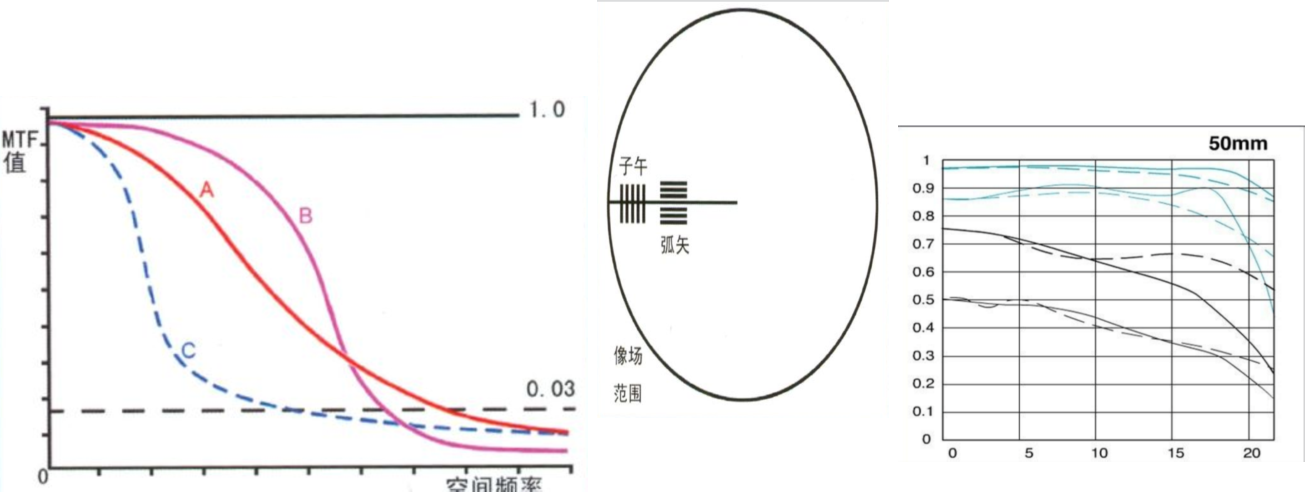

镜头的MTF曲线
曲线A所代表的镜头在低频段反差适中，但随着空间频率的提高，它的衰减过程很慢。说明其素质还是不错的。
曲线B所代表的镜头在低频表现很好，说明镜头的反差很好。但随着空间频率的提高。它的曲线衰减很快，说明镜头的分辨率不算很好。
曲线C所代表的镜头在低频时就很快衰减，综合素质较低。
1.MTF曲线越高越好，越高说明镜头光学质量越好。综合反差和分辨率来看，MTF曲线以下包含面积越大越好。 2、 MTF曲线越平直越好，越平直越说明边缘与中间一致性好。边缘严重下降说明边角反差与分辨率较低

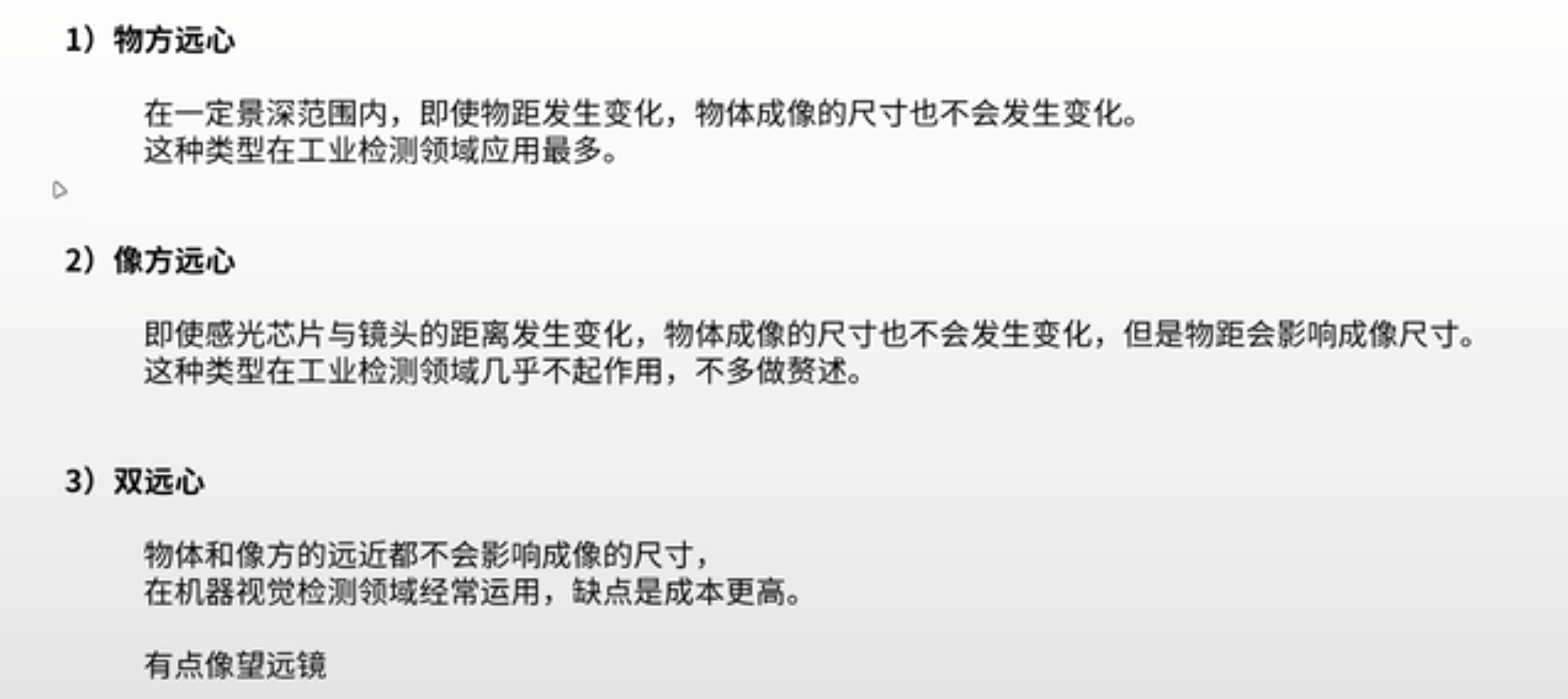

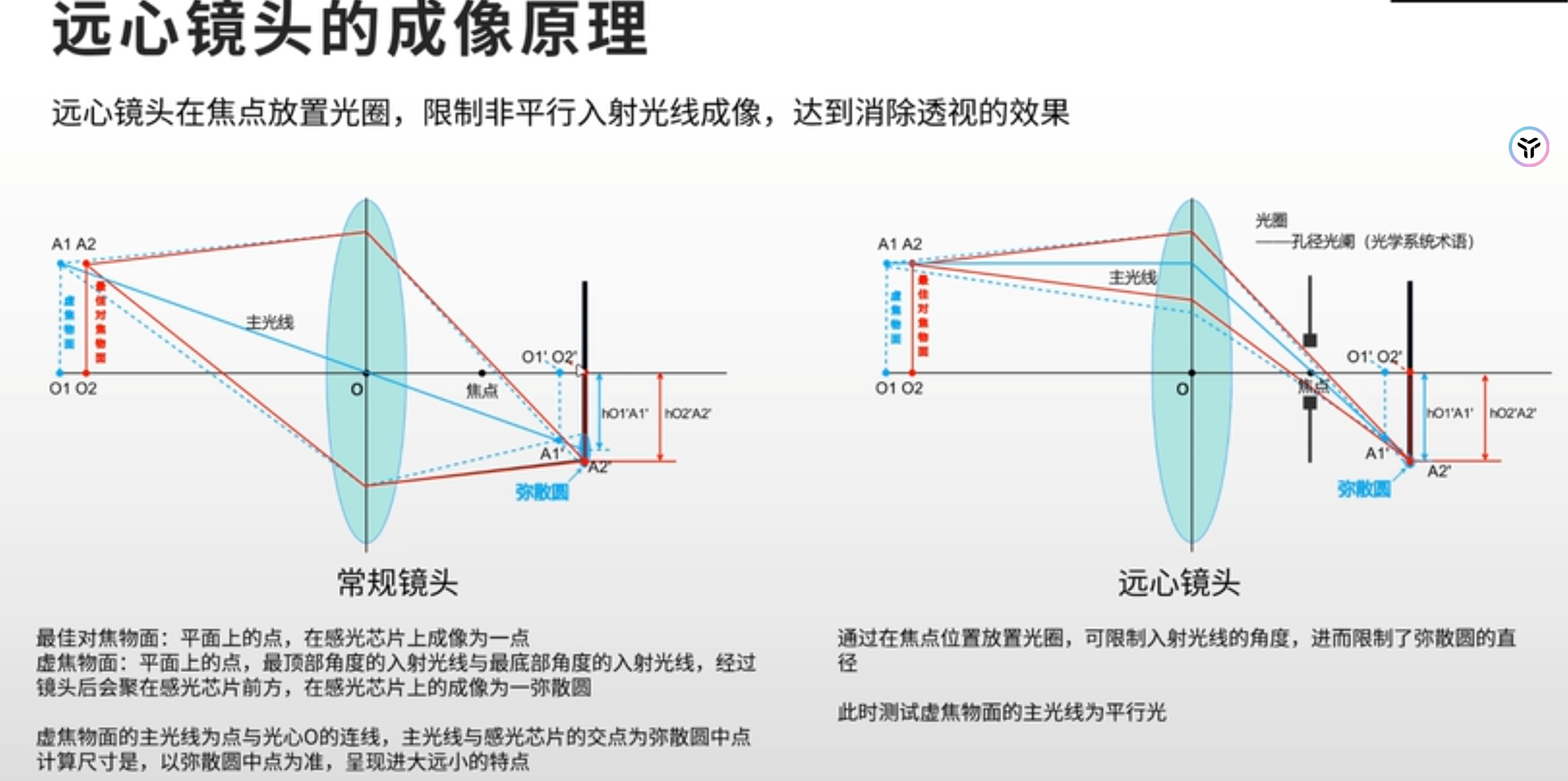

远心镜头
物方远心：入瞳在物方无穷远
像方远心：入瞳在像方无穷远
双远心：物像双方均为平行光
核心优势:
校正畸变：物体位置变化不影响成像位置
恒定放大率：工作距离变化不影响放大倍数
应用注意:
放大倍率通常<1(如0.5X)
视场较小但成像质量高
景深不一定大，需根据实际需求选择
镜头选型
焦距计算：
已知观察范围和工作距离时：（CCD垂直尺寸按1/3型计算为3.6mm）
已知系统分辨率0.06mm和像元大小4.7μm时：先计算放大倍率，再得焦距
选型原则：
无变焦需求时优先选择定焦镜头
测量应用需选用畸变小的镜头或远心镜头
镜头成像像面必须≥CCD尺寸，接口需与相机匹配
缺陷检测需将理论像素值乘以3-4倍（如30万像素需求实际应选120万像素）
相机
1.曝光
2分辨率
3.增益
4.帧率
5.尺寸
6.和镜头的接口
7.输出接口
8.白平衡
是相机传感器（CCD/CMOS）及配套系统的核心性能与功能参数，直接决定相机的成像质量、适用场景和数据交互能力。以下是针对每一项的详细拆解，结合消费级相机与工业视觉相机的应用特点整理：
| 参数项 | 核心定义 | 与CCD/CMOS传感器的关联 | 关键作用 & 应用注意事项 |
|---|---|---|---|
| 1. 曝光 | 传感器接收光线并转换为电信号的过程 | 曝光量由传感器感光时间（快门）、进光量（光圈）、信号放大倍数（ISO） 共同决定；传感器的感光灵敏度直接影响曝光效率 | 决定画面亮度与动态范围。 工业视觉中需精准控制曝光时间，避免过曝/欠曝导致检测特征丢失 |
| 2. 分辨率 | 传感器的像素总数，公式为：水平像素 × 垂直像素（如2400万=6000×4000） | 由传感器的像素密度与物理尺寸决定；相同尺寸下像素密度越高，分辨率越高，但可能增加噪点 | 决定图像细节丰富度。 机器视觉检测中，高分辨率适合微小缺陷识别（如电子元件引脚检测） |
| 3. 增益 | 对传感器输出的电信号进行放大的过程（对应摄影中的ISO感光度） | 分为硬件增益 （传感器端放大信号，噪点少）和数字增益（软件端放大信号，噪点多） | 提升弱光环境下的画面亮度。 工业场景优先用硬件增益，减少噪点对检测精度的干扰 |
| 4. 帧率 | 传感器每秒能输出的完整图像帧数，单位fps（帧/秒） | 由传感器的像素读取速度、数据传输带宽决定；高分辨率传感器通常帧率较低（需平衡） | 决定动态捕捉能力。 高速运动物体检测（如流水线工件）需高帧率相机（如100fps以上） |
| 5. 尺寸 | 传感器的有效感光面积，常见规格：全画幅（36×24mm）、APS-C、M4/3、1英寸、工业级小靶面 | 尺寸越大，单个像素感光面积越大，弱光性能与动态范围越好 | 消费级相机：大尺寸传感器画质更优； 工业相机：小靶面传感器适配小型镜头，节省安装空间 |
| 6. 镜头接口 | 相机机身与镜头的连接标准 | 接口规格决定镜头兼容性，与传感器靶面尺寸需匹配（如大靶面传感器配大接口镜头，避免画面暗角） | 消费级常见：佳能EF、索尼E、尼康Z； 工业级常见：C口、CS口、F口，需注意接口法兰距 |
| 7. 输出接口 | 传感器将数字图像数据传输至终端（电脑/控制器）的接口 | 接口带宽决定分辨率+帧率的上限（带宽不足会限制高参数传输） | 消费级常见：USB 3.0、HDMI； 工业级常见：GigE（千兆网）、Camera Link、USB3.1，适配自动化产线的数据传输需求 |
| 8. 白平衡 | 通过调整传感器对红/绿/蓝三色光的灵敏度，还原场景真实色彩的功能 | 基于传感器的色彩滤镜阵列（CFA） 工作，结合算法修正不同色温下的色彩偏差 | 消除环境光的色偏（如白炽灯下的黄色调）。 工业视觉中需固定白平衡参数，保证检测标准一致 |
补充关键关联点
- 分辨率与帧率的权衡 ：同一传感器，分辨率越高，帧率越低（像素读取耗时更长）；工业相机可通过ROI（感兴趣区域）裁剪，只读取部分像素，提升帧率。
- 增益与噪点的矛盾 ：增益越高，画面越亮，但噪点越多；机器视觉中可通过补光替代高增益，保证画质。
工业视觉相机传感器参数选型对照表
| 检测场景 | 核心需求 | 曝光 | 分辨率 | 增益 | 帧率 | 传感器尺寸 | 镜头接口 | 输出接口 | 白平衡 |
|---|---|---|---|---|---|---|---|---|---|
| 静态微小缺陷检测 （如电子元件引脚、PCB焊盘） | 高细节识别，缺陷无遗漏 | 长曝光（10--100ms） 搭配稳定光源 | 高分辨率（≥1200万像素） 像素尺寸≤3μm | 低增益（0--10dB） 优先硬件增益 | 低帧率（5--15fps） 无需高速度 | 小靶面（1/1.8″--1/1.2″） 适配微距镜头 | C口/CS口 兼容工业微距镜头 | GigE/USB3.0 满足高分辨率数据传输 | 固定手动白平衡 避免光源色温波动干扰 |
| 高速流水线工件定位 （如食品包装、零件分拣） | 运动物体无拖影，实时追踪 | 短曝光（≤1ms） 减少运动模糊 | 中分辨率（200--500万像素） 兼顾细节与速度 | 低--中增益（0--20dB） 光源不足时适度提升 | 高帧率（≥60fps） 支持ROI裁剪提帧 | 中等靶面（1/1.2″--1″） 平衡视野与安装空间 | C口 高通用性适配流水线镜头 | GigE Vision/Camera Link 高带宽低延迟 | 自动白平衡（快速适配产线光源变化） |
| 大面积尺寸测量 （如板材、玻璃面板） | 全视野清晰，测量精度高 | 中曝光（5--50ms） 均匀布光配合 | 中高分辨率（500--1000万像素） 像素尺寸≥4μm提升动态范围 | 低增益（0--10dB） 避免噪点影响测量精度 | 中帧率（15--30fps） 满足流水线节拍 | 大靶面（1″--全画幅） 减少拼接次数 | F口/C口 适配广角工业镜头 | GigE Vision 支持多相机同步传输 | 固定手动白平衡 保证测量色彩一致性 |
| 弱光环境检测 （如金属焊缝、暗场成像） | 低光照下清晰成像，噪点可控 | 中长曝光（50--200ms） 搭配低噪光源 | 中分辨率（300--600万像素） 大像素尺寸（≥5μm）提升感光 | 中增益（10--30dB） 优先硬件增益，禁用数字增益 | 低帧率（5--10fps） 长曝光限制帧率 | 中等靶面（1/1.2″--1″） 平衡感光与视野 | C口 适配低畸变镜头 | USB3.1 高带宽传输弱光下的高清数据 | 手动白平衡 匹配暗场光源色温 |
| 彩色外观检测 （如塑料件色差、包装印刷） | 色彩还原准确，无偏色 | 中曝光（5--30ms） 稳定白光光源 | 中分辨率（300--800万像素） RGB色彩滤镜阵列 | 低增益（0--10dB） 减少色彩噪点 | 中帧率（15--30fps） 满足外观检测节拍 | 中等靶面（1/1.8″--1″） 适配彩色镜头 | C口 兼容彩色工业镜头 | GigE/USB3.0 满足彩色图像传输 | 精准手动白平衡 用标准色卡校准 |
选型
基本公式:
横向像素数 = 视野宽度/精度要求
纵向像素数 = 视野高度/精度要求
总像素数 = 横向像素数 × 纵向像素数
工程实践:
检测应用需3-4倍冗余(如30万像素需求应选120万像素)
示例：12×10mm视野，0.02mm精度需求，计算得万像素，实际应选120万像素
配套计算: 根据CCD尺寸可进一步计算所需镜头焦距
选型关键技巧
- 分辨率与视野匹配 ：根据检测物体尺寸和精度要求计算像素需求，公式：
单像素精度 = 视野宽度 ÷ 水平像素数，避免盲目追求高分辨率。 - 帧率与流水线速度匹配 ：帧率需≥流水线工件通过速度的1.2倍，避免漏检；可通过ROI裁剪（只读取检测区域像素）提升帧率。
- 接口带宽验算 ：确保输出接口带宽≥
分辨率 × 帧率 × 像素位深，防止数据传输卡顿。
工业相机传感器参数验算公式清单
| 计算目标 | 核心公式 | 参数说明 | 应用场景 & 注意事项 |
|---|---|---|---|
| 1. 单像素精度（检测精度核心） | 单像素精度(mm/px) = 视野宽度(mm) 水平像素数(px) \text{单像素精度(mm/px)}=\frac{\text{视野宽度(mm)}}{\text{水平像素数(px)}} 单像素精度(mm/px)=水平像素数(px)视野宽度(mm) | - 视野宽度：相机拍摄覆盖的实际物体宽度 - 水平像素数：传感器的水平分辨率 | 用于尺寸测量、微小缺陷检测 例：视野宽 100mm，水平像素 2000px → 精度=0.05mm/px 注意：精度需≤被测缺陷最小尺寸的 1/2 |
| 2. 最小帧率需求（匹配流水线速度） | 最小帧率(fps) = 工件速度(mm/s) × 单位时间工件数 视野长度(mm) \text{最小帧率(fps)}=\frac{\text{工件速度(mm/s)} \times \text{单位时间工件数}}{\text{视野长度(mm)}} 最小帧率(fps)=视野长度(mm)工件速度(mm/s)×单位时间工件数 | - 工件速度：流水线运行速度 - 视野长度：相机拍摄覆盖的物体长度 | 用于高速分拣、动态定位 例：工件速度 500mm/s，视野长 100mm → 最小帧率=5fps 注意：实际帧率需≥计算值的 1.2 倍（预留冗余） |
| 3. 接口带宽需求（避免数据卡顿） | 带宽(MB/s) = 分辨率(px) × 像素位深(bit) × 帧率(fps) 8 × 1024 × 1024 \text{带宽(MB/s)}=\frac{\text{分辨率(px)} \times \text{像素位深(bit)} \times \text{帧率(fps)}}{8 \times 1024 \times 1024} 带宽(MB/s)=8×1024×1024分辨率(px)×像素位深(bit)×帧率(fps) | - 分辨率：水平像素×垂直像素 - 像素位深：常见 8bit（灰度）、24bit（彩色） | 用于输出接口选型 例：200万像素(1920×1080)、8bit、30fps → 带宽≈5.9MB/s 注意：实际接口带宽需≥计算值的 1.5 倍 |
| 4. 最大允许曝光时间（避免运动模糊） | 最大曝光时间(s) = 单像素精度(mm/px) × 1.2 工件速度(mm/s) \text{最大曝光时间(s)}=\frac{\text{单像素精度(mm/px)} \times 1.2}{\text{工件速度(mm/s)}} 最大曝光时间(s)=工件速度(mm/s)单像素精度(mm/px)×1.2 | - 1.2：运动模糊安全系数 - 工件速度：流水线或被测物体运动速度 | 用于高速运动物体检测 例：精度 0.05mm/px，速度 500mm/s → 最大曝光时间=1.2×10⁻⁴s=120μs 注意：曝光时间超过此值会出现拖影 |
| 5. ROI 裁剪后帧率提升 | 裁剪后帧率(fps) ≈ 原帧率(fps) × 原传感器像素总数 裁剪后像素总数 \text{裁剪后帧率(fps)} \approx \text{原帧率(fps)} \times \frac{\text{原传感器像素总数}}{\text{裁剪后像素总数}} 裁剪后帧率(fps)≈原帧率(fps)×裁剪后像素总数原传感器像素总数 | - 裁剪后像素总数：ROI 区域的水平×垂直像素 | 用于提升帧率、降低带宽 例：原 1200万像素、10fps，裁剪后 300万像素 → 帧率≈40fps 注意：裁剪区域需覆盖被测特征 |
| 6. 增益与噪点阈值 | 推荐最大硬件增益(dB) ≤ 20 dB \text{推荐最大硬件增益(dB)} \leq 20\text{dB} 推荐最大硬件增益(dB)≤20dB | - 硬件增益：传感器端信号放大，噪点低 - 数字增益：软件端放大，噪点高 | 用于弱光环境参数设置 注意：数字增益尽量禁用；增益＞20dB 时需搭配补光，否则噪点会影响检测精度 |
通用计算原则
- 所有计算需预留 20%--50% 冗余，适配产线波动、设备误差；
- 优先通过调整光源/曝光时间提升画质，而非依赖高增益；
- 带宽计算需考虑相机的数据压缩格式（如 JPEG 压缩可降低带宽）。
参数验算案例
一、检测场景基础条件
被测对象：0402贴片电阻引脚
- 引脚最小宽度： 0.05 mm 0.05\ \text{mm} 0.05 mm
- 流水线运行速度： 200 mm/s 200\ \text{mm/s} 200 mm/s
- 检测需求：覆盖10个元件的视野宽度，无运动模糊，检测精度≥99.5%
- 光源方案：环形无影光源（稳定白光，色温5500K）
二、逐项参数验算（套用公式清单）
1. 单像素精度 & 分辨率计算
核心公式 ： 单像素精度(mm/px) = 视野宽度(mm) 水平像素数(px) \text{单像素精度(mm/px)}=\frac{\text{视野宽度(mm)}}{\text{水平像素数(px)}} 单像素精度(mm/px)=水平像素数(px)视野宽度(mm)
- 设定原则：单像素精度 ≤ 被测引脚最小宽度的 1 2 \frac{1}{2} 21（保证缺陷清晰成像）
→ 最大允许单像素精度： 0.05 mm ÷ 2 = 0.025 mm/px 0.05\ \text{mm} \div 2 = 0.025\ \text{mm/px} 0.05 mm÷2=0.025 mm/px - 视野宽度：10个元件总宽度（含间距），单个元件+间距= 1 mm 1\ \text{mm} 1 mm → 总视野宽= 10 × 1 = 10 mm 10 \times 1 = 10\ \text{mm} 10×1=10 mm
- 水平像素数计算：
水平像素数 = 视野宽度 单像素精度 = 10 0.025 = 400 px \text{水平像素数} = \frac{\text{视野宽度}}{\text{单像素精度}} = \frac{10}{0.025}=400\ \text{px} 水平像素数=单像素精度视野宽度=0.02510=400 px - 垂直像素数（按视野比例1:0.8）： 400 × 0.8 = 320 px 400 \times 0.8 = 320\ \text{px} 400×0.8=320 px
- 最终分辨率 ： 400 × 320 = 12.8 万像素 400 \times 320 = 12.8\ \text{万像素} 400×320=12.8 万像素（实际选型建议选200万像素，预留冗余）
2. 最小帧率计算
核心公式 ： 最小帧率(fps) = 工件速度(mm/s) × 单位时间工件数 视野长度(mm) \text{最小帧率(fps)}=\frac{\text{工件速度(mm/s)} \times \text{单位时间工件数}}{\text{视野长度(mm)}} 最小帧率(fps)=视野长度(mm)工件速度(mm/s)×单位时间工件数
- 视野长度：单帧覆盖元件的纵向长度= 5 mm 5\ \text{mm} 5 mm
- 单位时间工件数：按连续检测取 1 1 1
- 最小帧率计算：
最小帧率 = 200 × 1 5 = 40 fps \text{最小帧率} = \frac{200 \times 1}{5}=40\ \text{fps} 最小帧率=5200×1=40 fps - 最终选型帧率 ：预留20%冗余 → 40 × 1.2 = 48 fps 40 \times 1.2 = 48\ \text{fps} 40×1.2=48 fps
3. 输出接口带宽验算
核心公式 ： 带宽(MB/s) = 分辨率(px) × 像素位深(bit) × 帧率(fps) 8 × 1024 × 1024 \text{带宽(MB/s)}=\frac{\text{分辨率(px)} \times \text{像素位深(bit)} \times \text{帧率(fps)}}{8 \times 1024 \times 1024} 带宽(MB/s)=8×1024×1024分辨率(px)×像素位深(bit)×帧率(fps)
- 选型参数：200万像素（ 1600 × 1200 1600 \times 1200 1600×1200）、灰度图8bit、帧率48fps
- 带宽计算：
带宽 = 1600 × 1200 × 8 × 48 8 × 1024 × 1024 ≈ 11.25 MB/s \text{带宽} = \frac{1600 \times 1200 \times 8 \times 48}{8 \times 1024 \times 1024} \approx 11.25\ \text{MB/s} 带宽=8×1024×10241600×1200×8×48≈11.25 MB/s - 接口选型建议：USB3.0（带宽5Gbps，约625MB/s）或GigE（带宽125MB/s），完全满足需求
4. 最大允许曝光时间计算（防运动模糊）
核心公式 ： 最大曝光时间(s) = 单像素精度(mm/px) × 1.2 工件速度(mm/s) \text{最大曝光时间(s)}=\frac{\text{单像素精度(mm/px)} \times 1.2}{\text{工件速度(mm/s)}} 最大曝光时间(s)=工件速度(mm/s)单像素精度(mm/px)×1.2
- 单像素精度： 0.025 mm/px 0.025\ \text{mm/px} 0.025 mm/px
- 最大曝光时间计算：
最大曝光时间 = 0.025 × 1.2 200 = 1.5 × 10 − 4 s = 150 μ s \text{最大曝光时间} = \frac{0.025 \times 1.2}{200}=1.5 \times 10^{-4}\ \text{s}=150\ \mu\text{s} 最大曝光时间=2000.025×1.2=1.5×10−4 s=150 μs - 最终曝光设置 ：实际设为 100 μ s 100\ \mu\text{s} 100 μs，低于阈值避免拖影
5. ROI裁剪帧率提升验算
- 原传感器：500万像素（ 2592 × 1944 2592 \times 1944 2592×1944），原帧率30fps
- 裁剪后像素：200万像素（ 1600 × 1200 1600 \times 1200 1600×1200）
- 提升后帧率计算：
裁剪后帧率 = 30 × 2592 × 1944 1600 × 1200 ≈ 76 fps \text{裁剪后帧率} = 30 \times \frac{2592 \times 1944}{1600 \times 1200} \approx 76\ \text{fps} 裁剪后帧率=30×1600×12002592×1944≈76 fps - 结论：裁剪后帧率远超需求，可降低相机硬件成本
6. 增益设置建议
- 光源充足时：硬件增益设为 0 dB 0\ \text{dB} 0 dB，禁用数字增益，避免噪点干扰引脚边缘识别
- 弱光补偿时：硬件增益最大不超过 15 dB 15\ \text{dB} 15 dB，同时延长曝光时间至 120 μ s 120\ \mu\text{s} 120 μs（仍低于阈值）
三、最终选型参数总结
| 参数项 | 计算值 | 实际选型值 |
|---|---|---|
| 分辨率 | 12.8万像素 | 200万像素（1600×1200） |
| 帧率 | 40fps | 48fps |
| 曝光时间 | ≤150μs | 100μs |
| 增益 | ≤15dB | 0--15dB（硬件增益） |
| 镜头接口 | --- | C口（适配工业微距镜头） |
| 输出接口 | --- | USB3.0 |
| 白平衡 | --- | 手动固定（匹配5500K光源） |
成像与调节
相机与镜头匹配原则
镜头分辨率必须大于相机分辨率，否则高像素相机无效
镜头视野范围需≥相机尺寸，否则会出现黑边
接口不一致时需加5mm接圈，否则无法调焦清晰
焦距与清晰度调节
调焦环：旋转改变物距使成像清晰
锁定螺丝：固定调焦位置防止偏移
注意：先调物距再调焦距，通过旋钮观察清晰度变化
光圈调节
小旋钮控制光圈大小，影响进光量
光圈越小（数值越大）图像越暗但景深越大
实际演示显示：光圈开大时亮度增加但景深减小
景深
**定义：**保持清晰成像的物距变化范围
特性：
拍摄距离越远景深越大
光圈越小景深越大
**判断标准：**移动物体至开始模糊的临界距离即为景深边界
光源选型
光源：照明系统
偏振片和滤光片（）
测量项目要用远心或者低畸变镜头+背光源
光源种类：
条光
背光源
球面光源
点光源
同轴光源
组合光源
环形光
偏振片和滤光片 ：防止反光和过滤不同波长的光
滤光片功能：通过选择性透射特定波长的光来过滤不需要的光波，例如在检测中只保留目标物体反射的特征波长。
偏振片原理：利用光的横波特性，通过限制光的振动方向来消除特定方向的反射光。当自然光（含多方向振动）通过偏振片后，只保留单一振动方向的光分量。
防反光机制：物体表面反射光通常包含多个振动方向分量，偏振片通过过滤掉特定振动方向的分量（如平行于反射面的分量），从而显著减弱镜面反射效应。
偏振光分类：
线偏振光：光矢量末端轨迹为直线
圆偏振光：光矢量末端轨迹为圆形
椭圆偏振光：光矢量末端轨迹为椭圆
光源种类
条光
背光源
球面光源
点光源
同轴光源
组合光源
环形光
在工业机器视觉 应用中，光源是图像采集的核心基础，其作用是提升被测物与背景的对比度、消除阴影/反光、突出检测特征，你提到的这7类均为机器视觉的主流专用光源，以下按核心特性、发光形式、典型应用、核心优势做结构化解析，适配工业检测的项目选型与实践需求，关键特性做加粗标注，便于快速查阅和归档。

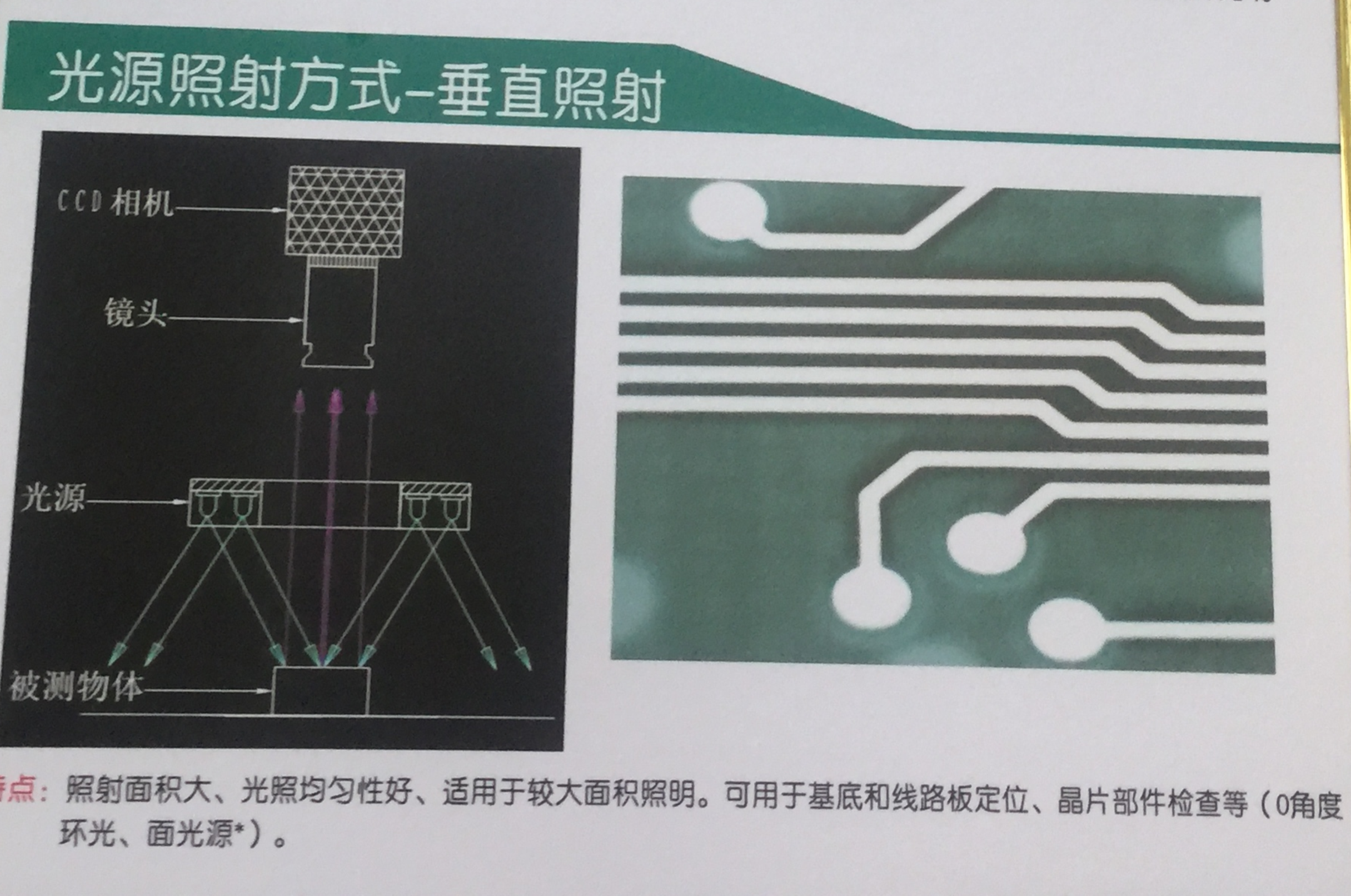

1. 条光（条形光源）
核心特性 ：机器视觉中最通用、最基础 的光源类型，模块化设计，支持多根拼接拓展发光面积。
发光形式 ：长条形发光面，分面发光（漫射条光）和线发光（聚光条光） ，可水平/垂直/斜向安装，发光角度可定制（15°/30°/60°/90°）。
典型应用 ：平面工件的表面缺陷检测（如PCB板划痕、玻璃表面脏污）、边缘/轮廓提取、字符识别（平面喷码）、电子元件引脚检测、卷材（薄膜/金属箔）表面检测。
核心优势：亮度连续可调、拼接灵活（可组成面光源）、安装方式多样、适配大部分常规平面检测场景，成本较低。
2. 背光源（背光光源）
核心特性 ：透射式打光 的核心光源，从被测物正后方 均匀打光，形成剪影效果 ，完全屏蔽被测物表面纹理/反光干扰。
发光形式 ：方形/矩形/圆形面发光，发光面均匀性极高（常规＞90%），分直下式和侧入式（导光板型），侧入式更薄（厚度＜10mm）。
典型应用 ：透明/半透明工件（玻璃、亚克力、晶圆）的轮廓检测、尺寸测量；薄片类工件（垫片、钢片、薄膜）的边缘提取；通孔/盲孔的有无检测；工件重叠/缺料检测（如连接器针脚缺失）。
核心优势 ：被测物轮廓对比度拉满、无表面反光干扰、尺寸测量精度高，是轮廓/尺寸检测的首选光源。

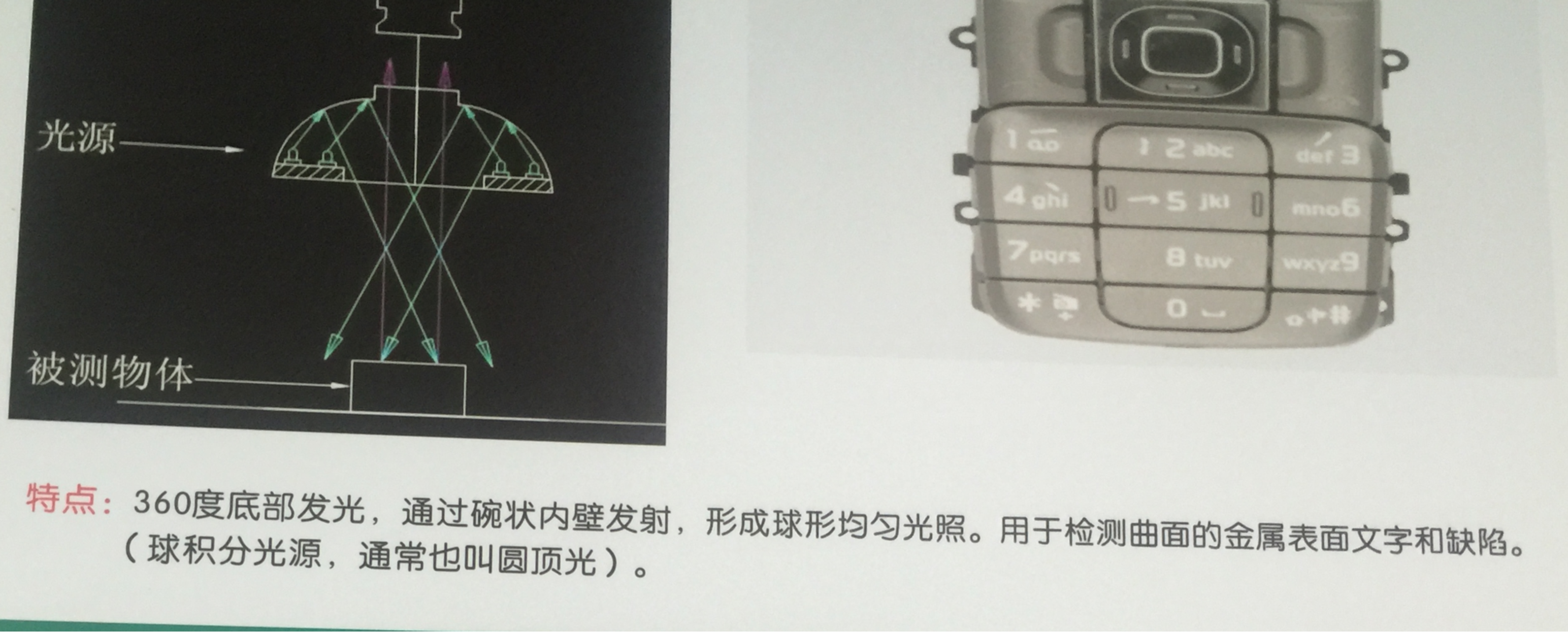

3. 球面光源（穹顶光源/球积分光源）
核心特性 ：无影打光 的专用光源，利用漫反射积分 原理实现360°均匀打光，彻底消除工件凹凸/曲面带来的阴影和局部反光。
发光形式 ：球形/半球形内腔，内壁为高反光漫射涂层，光源从内腔侧壁/底部发光，经多次漫反射后从顶部出光口均匀射出，工件置于出光口正下方。
典型应用 ：曲面/凹凸面工件（螺丝、螺母、五金件、塑胶异形件）的表面缺陷检测；金属高光件（轴承、齿轮、手机中框）的脏污/划痕检测；圆形工件的尺寸/缺陷检测；珠宝/精密零件的细节检测。
核心优势 ：全域无影 、光照均匀性极高（＞95%）、消除曲面/凹凸面的局部反光，是异形/曲面/金属高光件检测的核心光源。
4. 点光源
核心特性 ：高亮度、小光斑、聚焦式 打光，属于局部精细检测 的专用光源，需配合聚光镜/导光管使用，控制光斑大小。
发光形式 ：微小发光芯体（直径＜5mm），出光为高亮度点光斑，发光角度极窄（可聚焦至＜5°），支持光斑大小调节（通过聚光镜）。
典型应用 ：微小工件的精细检测（芯片引脚、半导体晶粒、微型轴承）；微孔/细缝检测（喷嘴微孔、喷油嘴孔径）；微小条码/二维码识别（芯片封装码）；激光打标后的精细字符识别。
核心优势 ：亮度极高（远高于其他光源）、聚焦性好，可精准捕捉微小区域的细节特征，适配微纳级精密检测。

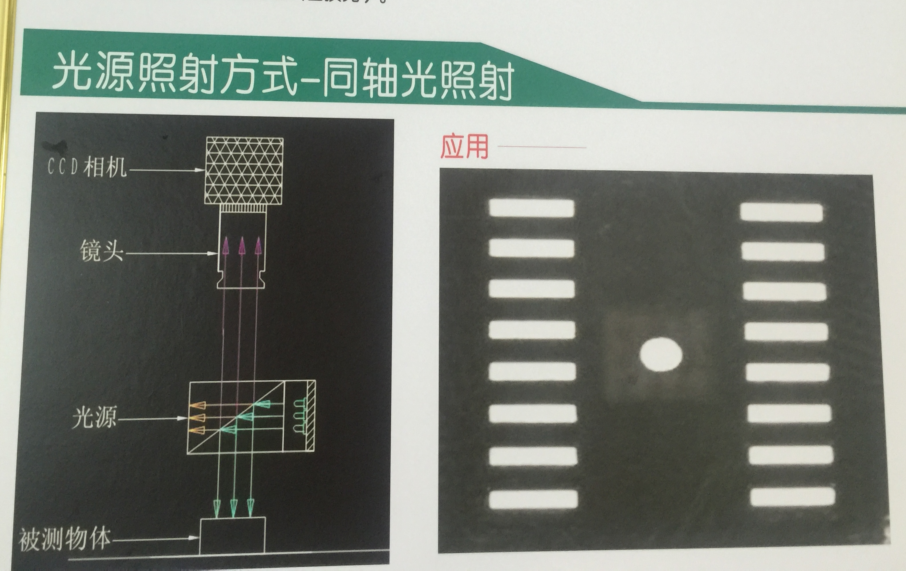

5. 同轴光源
核心特性 ：抑制镜面反光 的专用光源，光线与相机光轴同轴 垂直射向被测物表面，仅接收工件表面的漫反射光，屏蔽镜面反射光。
发光形式 ：由LED发光面、分光镜、漫射板 组成，光源从侧面发光，经分光镜90°反射后垂直射向工件，工件反射的漫射光经分光镜透射进入相机，镜面反射光则被反射回光源侧。
典型应用 ：镜面/高反光平面工件（玻璃面板、金属镜面、液晶屏幕、晶圆）的表面缺陷/脏污检测；高反光件的字符/条码识别（金属件激光打码）；玻璃上的丝印检测。
核心优势 ：彻底抑制镜面高光反射，大幅提升高反光工件的图像对比度，是镜面/高反光平面检测的唯一优选光源。

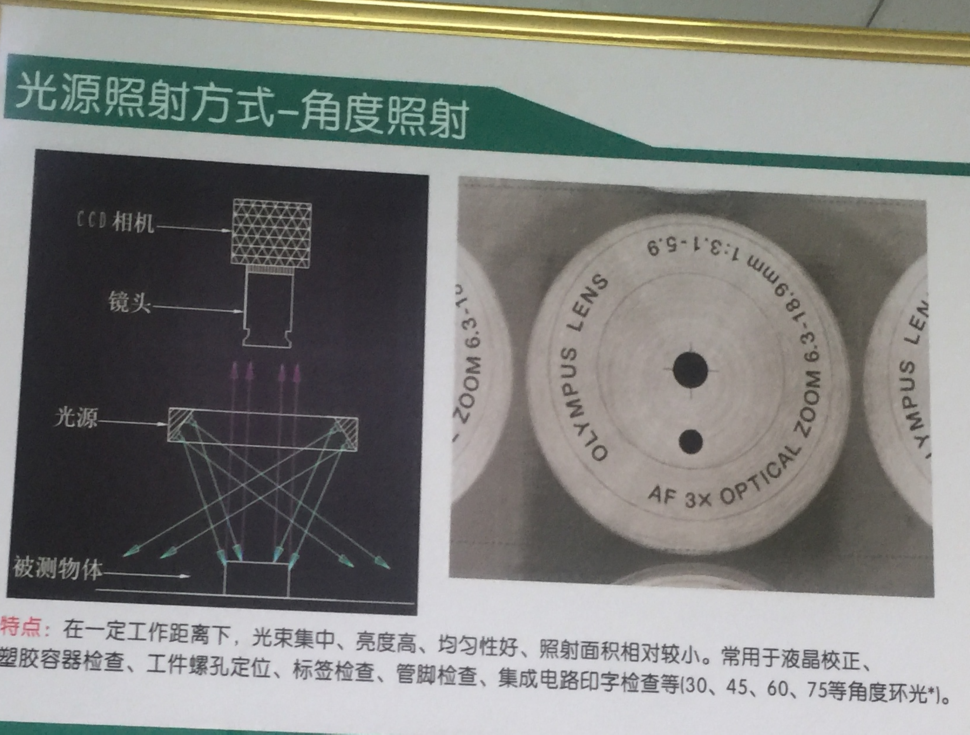

6. 组合光源
核心特性 ：定制化光源 ，由两种及以上基础光源（环形+同轴、条光+背光源、环形+点光源等）组合而成，适配多特征同时检测 的复杂场景。
发光形式 ：根据检测需求组合发光结构，各光源模块可独立控光 （亮度、开关单独调节），实现多角度、多模式打光。
典型应用 ：异形工件的多特征检测（如瓶盖：瓶口轮廓+表面logo+内螺纹缺陷，可采用环形光+同轴光 组合）；连接器检测（针脚轮廓+表面脏污+引脚间距，可采用背光源+条光 组合）；汽车零部件（如螺栓：头部曲面缺陷+螺杆尺寸，可采用球面光源+背光源 组合）。
核心优势 ：一站式解决复杂多维度检测需求，无需多次更换光源，提升检测效率，适配定制化工业检测项目。
7. 环形光
核心特性 ：环绕式打光 ，适配圆形/环形工件 的检测，可通过调整安装角度消除工件顶部/侧面的局部阴影。
发光形式 ：环形发光结构，分单环/多环 （双色/多色）、正光（90°）/斜光（30°/45°/60°） 、低角度（15°）/高角度（75°） ，部分带漫射板，提升发光均匀性，可直接套在相机镜头外侧安装（镜头同轴）。
典型应用 ：圆形工件（瓶盖、瓶口、轴承、透镜、LED灯珠）的缺陷/尺寸检测；电子元件（连接器、排针、焊盘）的检测；螺丝/螺母的头部缺陷/螺纹检测；瓶口密封面检测。
核心优势 ：安装便捷（镜头同轴安装，节省空间）、环绕打光减少局部阴影、多角度/多色可选，是圆形/环形工件检测的主流光源。
快速选型速查（核心原则）
测量项目选型： 必须采用远心镜头或低畸变镜头配合背光源方案，确保尺寸测量精度。
波长选择原则： 优先选用短波长光源（如蓝光），因为短波光衍射效应弱，能更好保持物体边缘清晰度。长波光（如红光）衍射明显会导致边缘模糊。
| 检测需求/工件特性 | 首选光源 | 次选光源 |
|---|---|---|
| 平面工件常规检测 | 条光 | - |
| 轮廓/尺寸/透明件检测 | 背光源 | - |
| 曲面/凹凸面/金属高光件 | 球面光源 | 低角度环形光 |
| 微小区域精细检测 | 点光源 | 聚光条光 |
| 镜面/高反光平面检测 | 同轴光源 | - |
| 圆形/环形工件检测 | 环形光 | 球面光源 |
| 复杂多特征同时检测 | 组合光源 | 多光源搭配使用 |

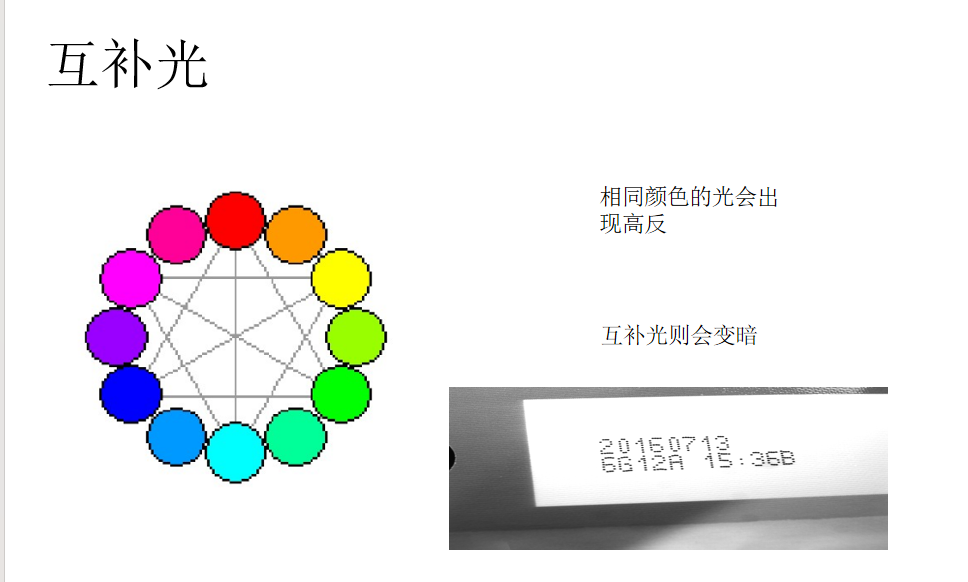

互补光
互补色原理：色环上相对的两种颜色互为补色（如红-青，绿-品红，蓝-黄）。
反射规律：
同色光照射：物体对同色光反射强烈（红光照红物→高反）
补色光照射：物体对补色光吸收强烈（蓝光照红物→低反）
实际应用：检测红色包装袋上的黑色字符时，采用红光照射可使红色背景高反而字符保持低反，直接获得高对比度图像，避免后续复杂的图像增强处理。
常见工业视觉检测场景光源选型对照表
| 检测场景 | 核心检测目标 | 推荐光源类型 | 光源特性 & 优势 | 安装方式 | 色温/亮度建议 | 典型应用案例 |
|---|---|---|---|---|---|---|
| 微小元件尺寸测量 （如贴片电阻引脚、IC引脚） | 高精度测量引脚宽度、间距，边缘清晰无反光 | 环形无影光源 | 光线均匀柔和，360°环绕照明，消除元件边缘阴影，提升边缘检测精度 | 同轴安装（镜头与光源同轴） | 色温5000--6000K 亮度≥50000lux | 0402/0603贴片元件引脚检测、芯片引脚平整度检测 |
| 表面划痕/缺陷检测 （如玻璃面板、金属工件、塑料外壳） | 识别微米级划痕、凹坑、污渍 | 条形光源（多角度组合） | 斜射光线可增强划痕与表面的对比度，多角度组合覆盖全表面无盲区 | 斜向安装（与被测面夹角15°--45°） | 色温4500--5500K 亮度可调（根据划痕深浅） | 手机玻璃盖板划痕检测、汽车零部件表面缺陷检测 |
| 印刷字符/条码识别 （如包装喷码、PCB丝印、零件二维码） | 清晰读取字符/条码，避免反光模糊 | 背光源（透射式）/同轴光源 | 背光源：透射光线让字符形成黑色剪影，对比度极高 同轴光源：消除表面反光，适合光滑材质表面字符 | 背光源：被测物体后方 同轴光源：镜头同轴 | 色温5500K 亮度均匀（避免局部过曝） | 食品包装生产日期识别、PCB板条码读取、锂电池外壳喷码检测 |
| 大面积工件定位 （如板材、纸箱、汽车钣金件） | 快速定位工件轮廓，匹配视觉模板 | 面光源（大面积漫反射） | 发光面积大，光线均匀覆盖整个工件，无明显明暗差，适合大视野检测 | 被测物体上方（距离50--200mm） | 色温4000--5000K 亮度适中（避免高光反射） | 纸箱尺寸定位、钢板轮廓检测、汽车门板焊接定位 |
| 透明物体检测 （如玻璃瓶、亚克力件、薄膜） | 识别透明物体轮廓、内部气泡、杂质 | 平行背光源 | 光线平行度高，可清晰勾勒透明物体边缘，凸显内部缺陷，避免光线散射 | 被测物体后方（紧贴被测物） | 色温5000K 亮度高（穿透透明材质） | 玻璃瓶壁气泡检测、薄膜杂质识别、注射器针管缺陷检测 |
| 金属件缺陷检测 （如轴承、螺丝、冲压件） | 识别金属件裂纹、毛刺、变形 | 环形低角度光源 | 低角度光线照射金属表面，裂纹/毛刺处会形成明显阴影，与光滑表面形成强烈对比 | 斜向低角度安装（与被测面夹角≤15°） | 色温5500--6500K 亮度高（克服金属反光） | 轴承滚道裂纹检测、螺丝毛刺识别、冲压件变形检测 |
光源选型核心原则
- 对比度优先 ：光源选型的核心是提升检测特征与背景的对比度，而非单纯提高亮度；
- 避免反光干扰 ：光滑/金属表面优先选同轴光源、背光源，减少镜面反光；
- 同步触发 ：光源需与相机同步触发，避免频闪导致的图像模糊；
- 寿命与防护 ：工业场景优先选LED光源（寿命≥20000小时），防护等级≥IP65适配车间环境。
工业相机+光源 一体化选型需求表模板
填表说明：填写检测场景基础信息后，按参数验算逻辑推导数值，最终明确相机+光源的选型指标，可直接用于采购需求提报
| 模块 | 序号 | 字段名称 | 填写说明 | 示例（0402贴片电阻引脚检测） | 实际项目填写 |
|---|---|---|---|---|---|
| 一、基础场景信息 | 1 | 检测对象 | 明确被测物体名称、关键尺寸 | 0402贴片电阻引脚；引脚最小宽度0.05mm | |
| 2 | 核心检测需求 | 缺陷类型、精度要求、通过率目标 | 引脚宽度检测、缺角识别；检测精度≥99.5% | ||
| 3 | 流水线参数 | 运行速度、工件间距、视野覆盖数量 | 速度200mm/s；单视野覆盖10个元件 | ||
| 4 | 光源基础参数（新增） | 光源类型，需匹配检测特征（如引脚/表面缺陷） | 环形无影光源（适配微小元件引脚检测） | ||
| 5 | 光源色温（新增） | 影响色彩还原，工业检测优先4500--6500K | 5500K（白光，无色彩偏差） | ||
| 6 | 光源安装方式（新增） | 同轴/斜射/背光源，根据检测需求选择 | 同轴安装（避免引脚反光干扰） | ||
| 二、核心参数验算（推导过程） | 7 | 单像素精度 | 按「≤被测最小尺寸的1/2」设定 | 最大允许0.025mm/px | |
| 8 | 视野尺寸 | 计算单视野覆盖的长宽实际尺寸 | 宽度10mm（10个元件）；长度5mm | ||
| 9 | 分辨率计算 | 水平像素=视野宽度÷单像素精度；垂直像素按比例 | 水平400px，垂直320px→12.8万像素 | ||
| 10 | 最小帧率 | 公式：(工件速度×单位时间工件数)÷视野长度 | (200×1)÷5=40fps | ||
| 11 | 最大曝光时间 | 公式：(单像素精度×1.2)÷工件速度 | (0.025×1.2)÷200=150μs | ||
| 12 | 带宽需求 | 公式：(分辨率×位深×帧率)÷(8×1024×1024) | (1600×1200×8×48)÷(8×1024×1024)=11.25MB/s | ||
| 13 | 光源亮度需求（新增） | 按曝光时间反推，弱曝光需高亮度 | 亮度≥50000lux（匹配100μs短曝光） | ||
| 三、相机+光源 最终选型指标 | 14 | 传感器分辨率 | 计算值基础上预留20%-50%冗余 | 200万像素（1600×1200） | |
| 15 | 帧率 | 计算值×1.2（冗余系数） | 48fps | ||
| 16 | 曝光时间范围 | 需≤最大曝光时间 | ≤150μs | ||
| 17 | 增益类型及范围 | 优先硬件增益，最大不超过20dB | 硬件增益0-15dB；禁用数字增益 | ||
| 18 | 传感器靶面 | 适配镜头视野，小靶面优先（工业场景） | 1/1.8″ | ||
| 19 | 镜头接口 | 工业通用接口，匹配镜头类型 | C口 | ||
| 20 | 输出接口 | 带宽≥计算值×1.5 | USB3.0/GigE | ||
| 21 | 白平衡模式 | 工业场景优先手动固定 | 手动固定（匹配5500K光源） | ||
| 22 | 光源具体型号类型（新增） | 明确光源规格，如环形/条形/背光源 | 环形无影光源 Φ50mm（内径Φ20mm） | ||
| 23 | 光源亮度调节方式（新增） | 手动/自动/软件调节，优先软件可控 | 软件无级调节（适配产线亮度波动） | ||
| 24 | 光源触发方式（新增） | 与相机同步触发，避免频闪 | 外部PLC触发（与相机曝光同步） | ||
| 25 | 光源防护等级（新增） | 匹配车间环境，如防尘/防水 | IP65（适配车间粉尘环境） | ||
| 26 | 光源供电方式（新增） | 直流/交流，优先低压直流 | DC24V（安全稳定，兼容产线电源） | ||
| 27 | 光源使用寿命（新增） | 工业场景优先≥20000小时 | ≥30000小时（LED光源） | ||
| 四、补充说明 | 28 | ROI裁剪需求 | 标注是否需要裁剪提升帧率 | 支持ROI，裁剪后帧率≥48fps | |
| 29 | 特殊环境要求 | 温度、湿度、振动等级 | 车间常温环境；温度0--40℃ | ||
| 30 | 选型备注 | 其他注意事项（如同步触发、兼容性） | 需支持外部触发；兼容产线PLC系统 |
