最近我们拿到了超微基于AMD Turin架构的双路A+服务器AS-2126HS-TN------这款2U机型主打"超高核心数负载支持"与"灵活PCIe扩展",瞄准企业级虚拟化、软件定义存储、AI推理、HPC等场景。今天就从设计、配置、实测性能三个维度,拆解它到底适不适合你的算力需求。

一、产品定位:2U机箱里的"全能算力底座"
AS-2126HS-TN是超微针对双路高密度场景推出的机型,兼容AMD EPYC 9005(Turin)与9004(Genoa)系列处理器,覆盖的核心场景包括:
●企业级虚拟化与服务器整合;
●软件定义存储(SDS)的高并行数据处理;
●AI推理、机器学习的算力支撑;
●云计算与HPC的高核心数负载。

它的核心亮点是模块化PCIe扩展:无需更换机箱,就能切换三种配置------最多4个PCIe 5.0 x16插槽、8个PCIe 5.0 x8插槽,或混合布局适配GPU、高速网卡、存储控制器,既能扛算力密集型任务,也能满足I/O重载场景。
二、超微AS-2126 HS-TN规格

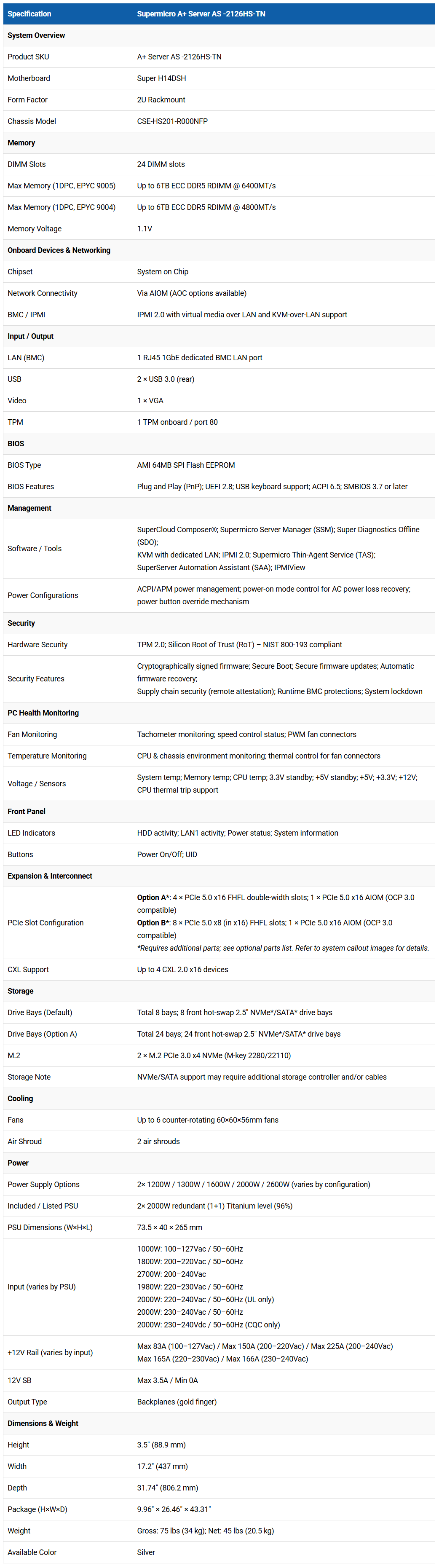

下表概述了Supermicro AS-2126 HS-TN的硬件规格,展示了这个平台独特的设计,计算能力,扩展选项以及电源和冷却特性。

三、内部设计:2U里的散热、存储与算力平衡术

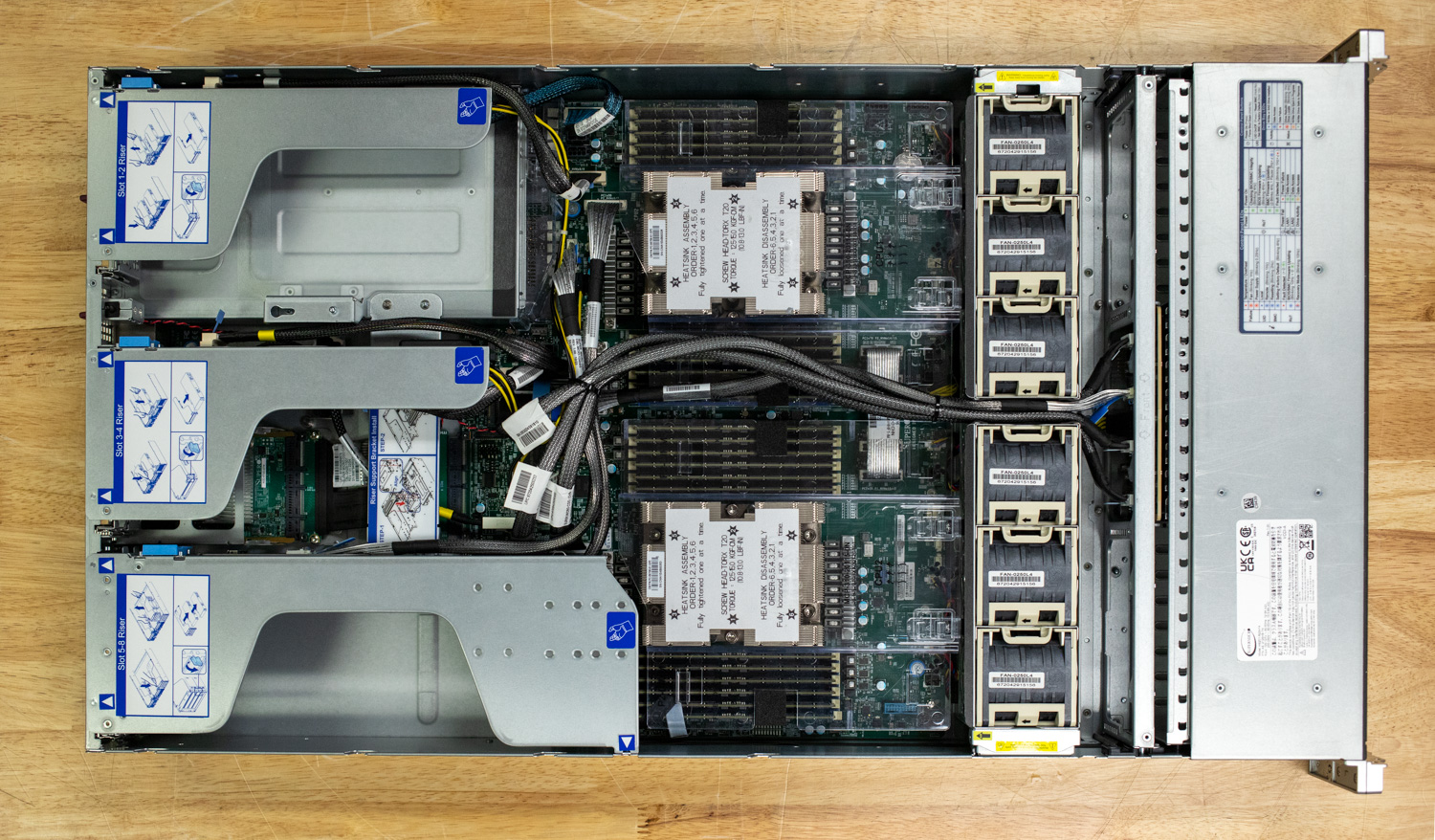

作为高密度双路平台,AS-2126HS-TN的内部布局遵循严格的前后气流路径,可在计算、内存、存储和扩展子系统之间平衡热效率、电源可扩展性和可维护性。

1. 前舱:高密度存储+气流优先

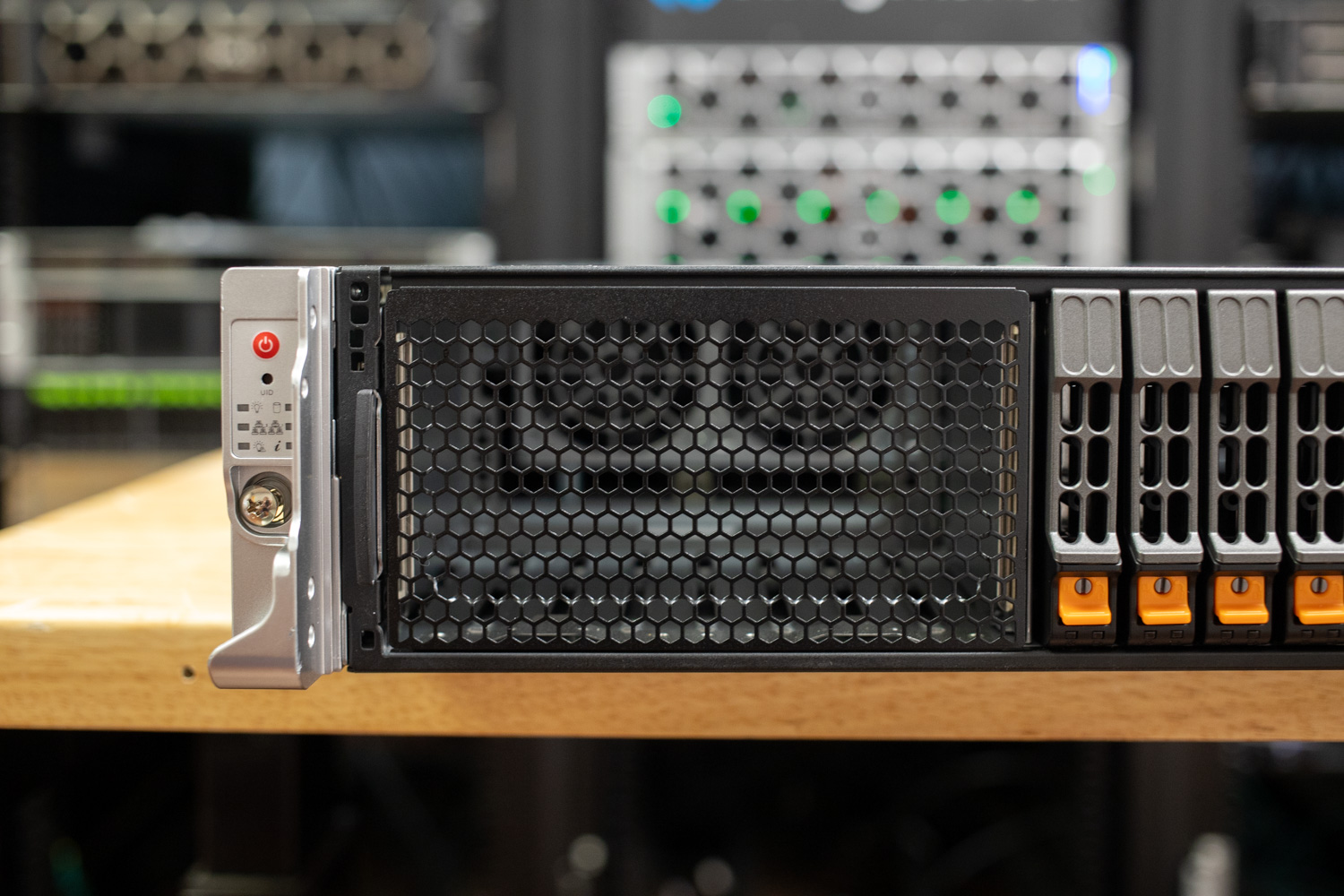

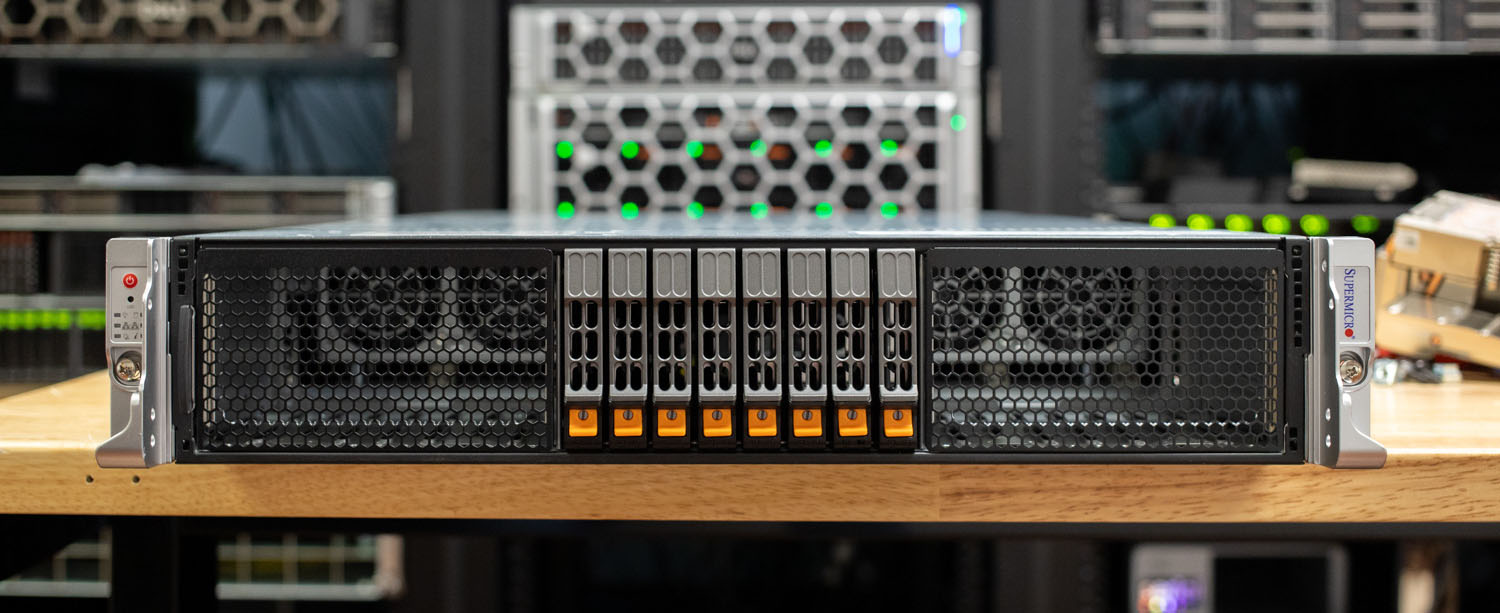

前舱支持8或24盘位NVMe背板,所有盘位直连PCIe通道(保障高性能存储带宽);同时盘位布局在气流最前端,让冷风先流经存储区再到算力核心------既避免存储发热干扰CPU/加速器,也能让存储在高I/O负载下保持稳定温度。

2. 散热架构:撑得起500W TDP的风冷方案
前舱后方是6个热插拔高性能风扇,构建"前后直通冷却通道",产生足够的静压力,以支持TDPs高达500 W的双AMD EPYC处理器和多个双宽度PCIe GPU。风扇通过PWM动态调速,配合系统级热策略------CPU、内存、机箱温度一旦波动,转速会实时调整,平衡散热能力与运行噪音。

3. 算力核心:384核的高并行基础
搭配的主板是超微H14DSH,支持AMD EPYC 9005或9004系列双处理器(多达384个内核和768个线程),适用于虚拟化、HPC和AI推理等高度并行的工作负载。

该平台支持TDP高达500 W的处理器,在特定的热配置下可提供400 W以上的风冷操作。每个处理器都配有一组完整的内存通道,为24个DDR5 DIMM插槽供电,在1DPC配置下最多装6 TB的ECC DDR5 RDIMM。内存速度随处理器的世代而变化,EPYC 9005最高可达6400 MT/s,EPYC 9004 CPU最高可达4800 MT/s。这种对称布局不仅降低了内存延迟,还能让满配内存的散热更均衡。
4. 存储与网络:隔离设计+灵活扩展
启动存储:板载2个M.2 PCIe 3.0 NVMe槽,和主NVMe背板物理隔离------前舱盘位可以全给业务数据,启动介质独立散热、逻辑隔离更安全;
网络:用OCP 3.0规格的AIOM PCIe 5.0 x16槽,不用占用标准PCIe扩展位就能配网卡,给GPU、存储控制器留出更多空间。

5. GPU扩展:最多3块双宽PCIe 5.0加速卡

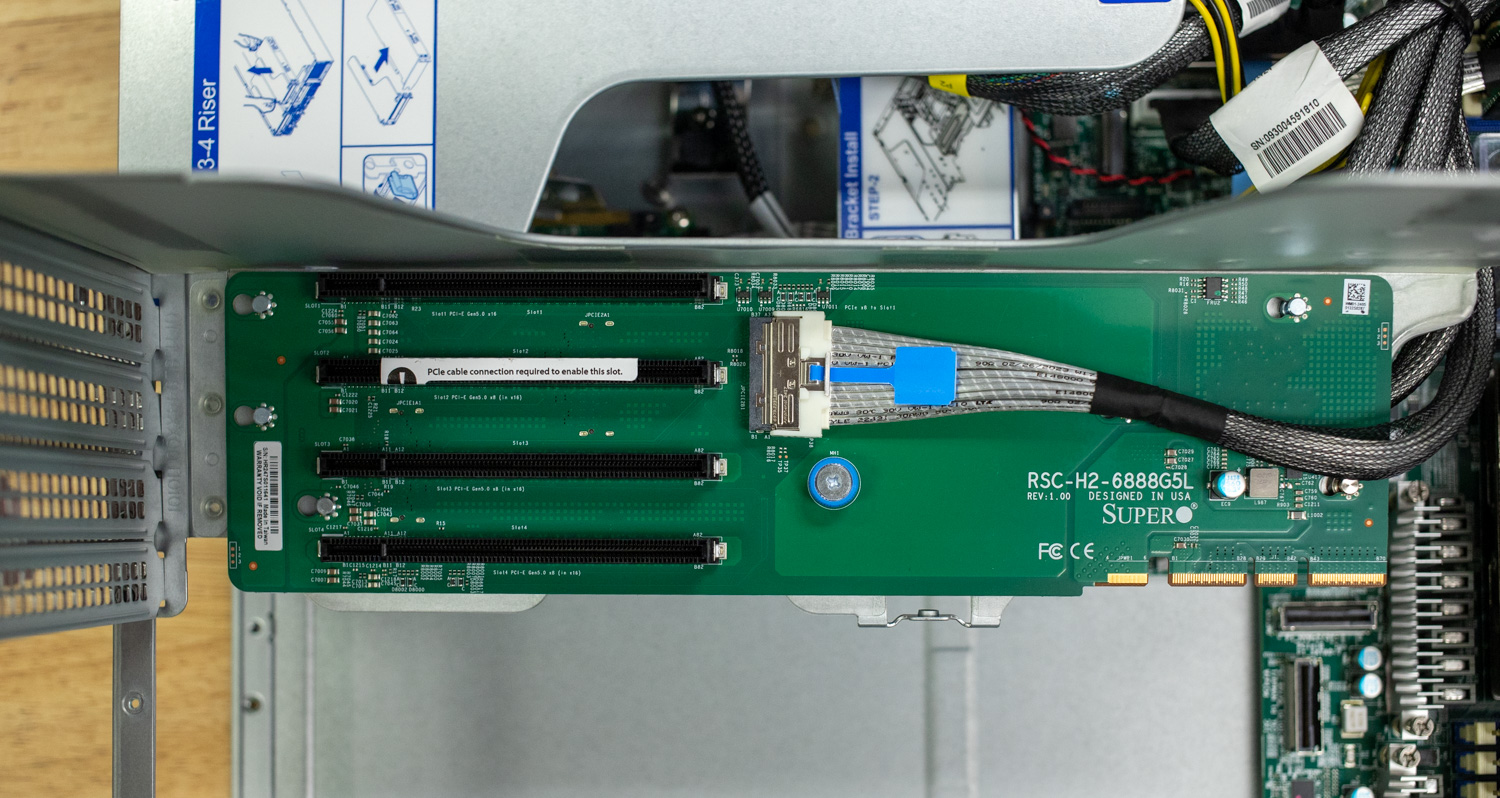

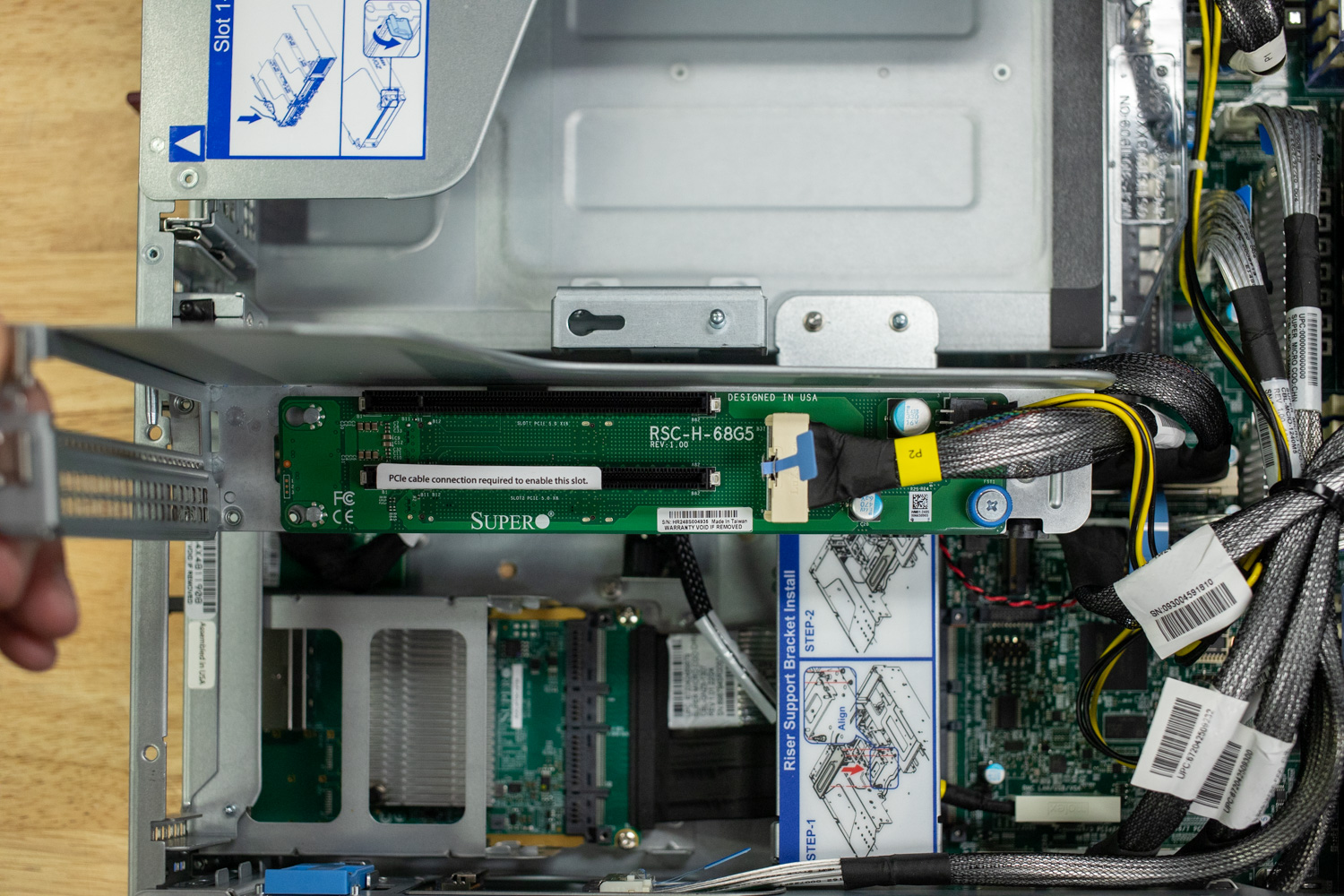

机箱后半段是PCIe扩展区,最多能装3块双宽PCIe 5.0加速卡------NVIDIA H100 NVL、RTX 6000 Ada、L4,或是AMD Instinct MI210都能兼容,因此非常适合计算密集型部署。插槽布局预留了足够的气流间隙,高负载下也能保证加速器的散热稳定。

6.I/O与电源:全场景适配的实用设计

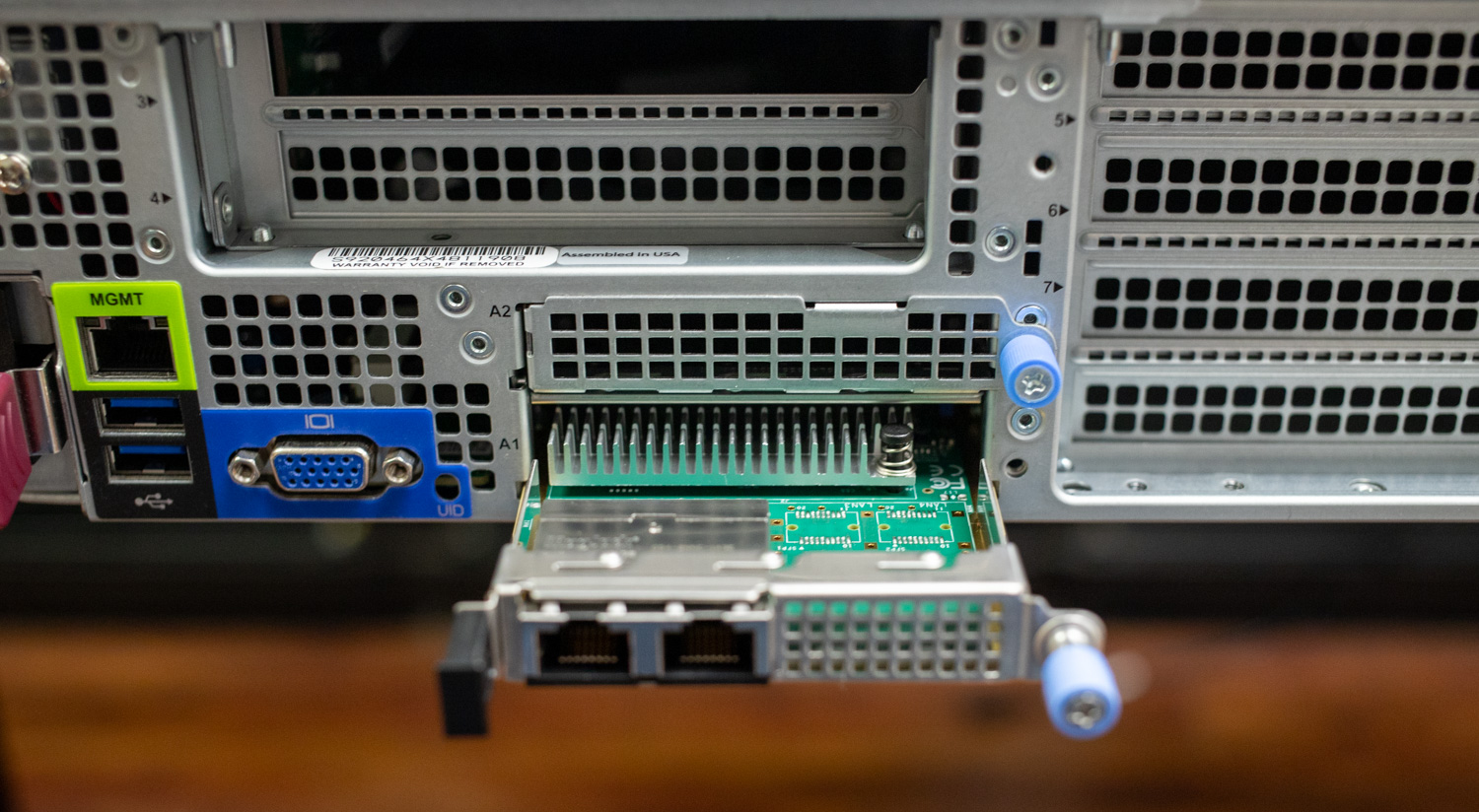

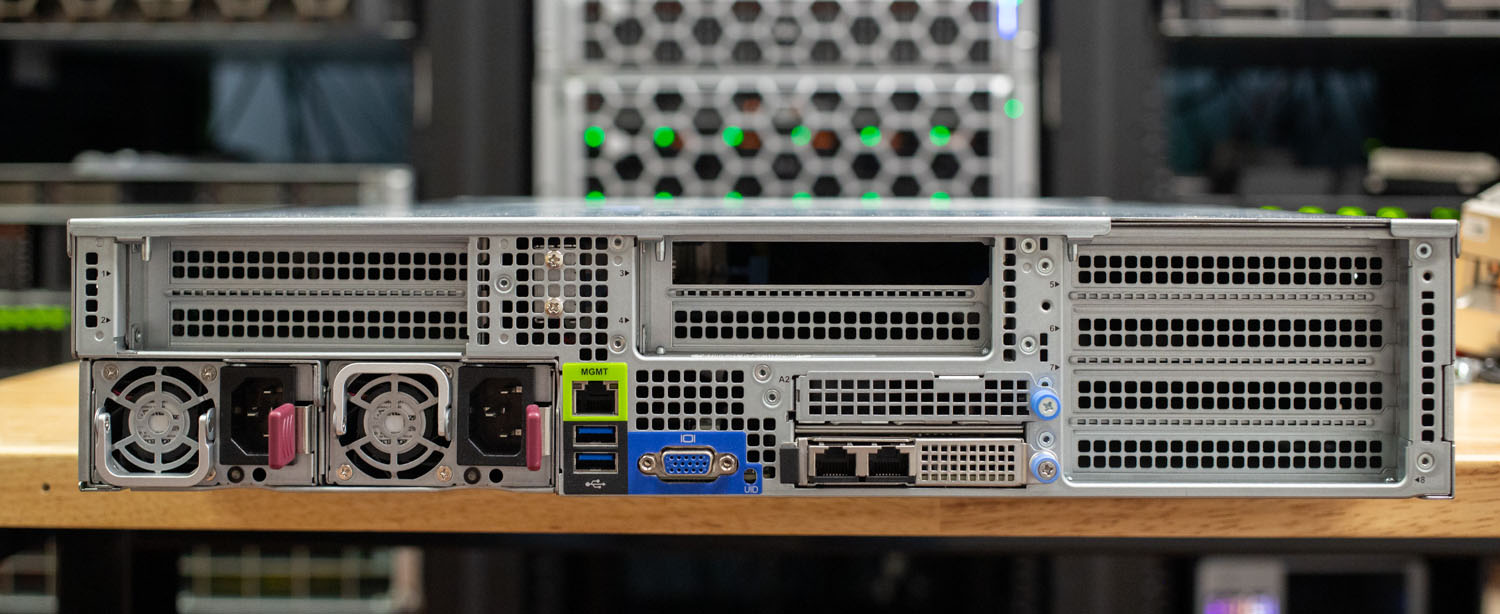

后端 I/O 面板精简实用:1 个 1GbE 管理网口、2 个 USB 3.0 接口 + 1 个 VGA 输出,覆盖本地调试、远程运维等企业日常硬件访问需求。

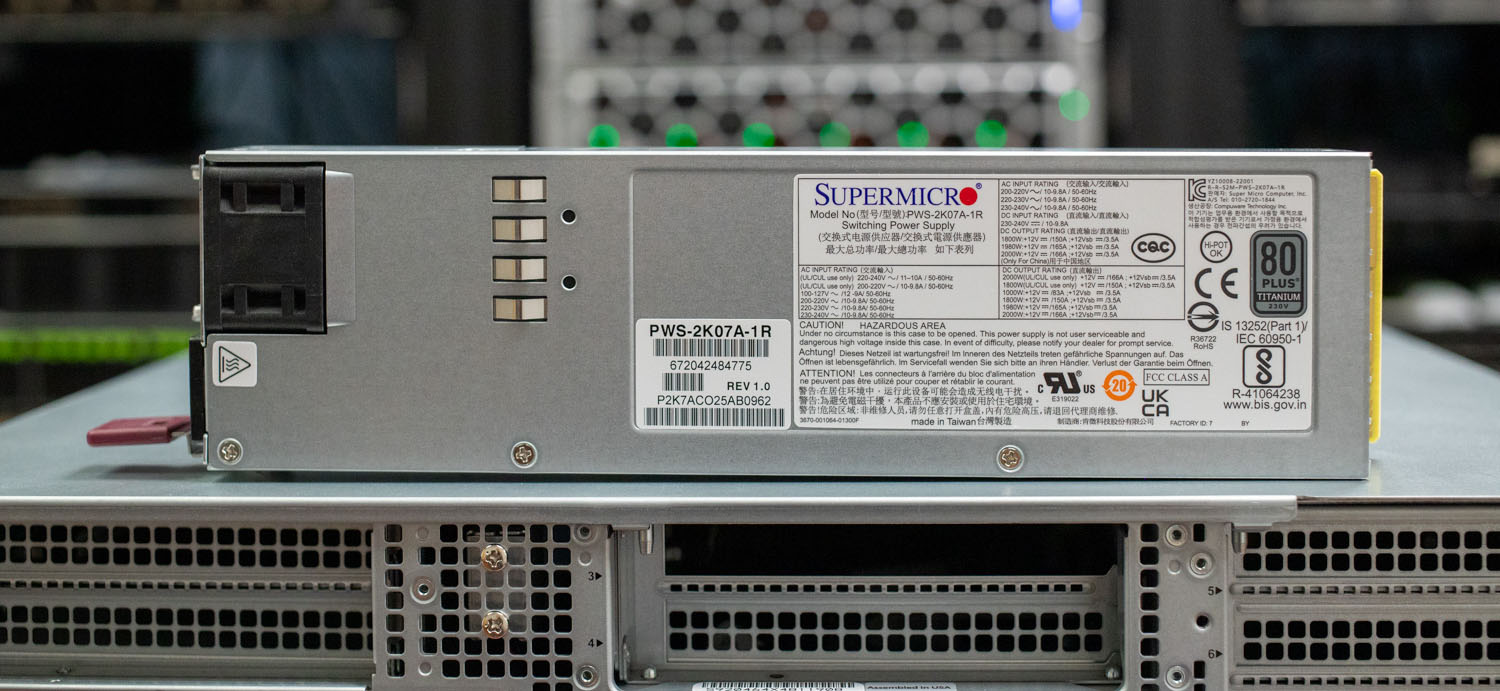

电源是钛金效率的冗余方案,可选1200W-2600W规格,能从"纯CPU密集部署"一路扩展到"满配GPU的高功耗场景";输入支持120V/240V AC和48-60V DC,适配传统企业机架、高密度数据中心甚至电信环境。

这套设计既保障电源可靠性,又以宽功率、宽输入适配多阶段算力需求,降低长期硬件更换成本。
四、性能实测:384核平台的实际表现
我们给AS-2126HS-TN配了双AMD EPYC 9965(192核/384线程)+1.5TB DDR5 6000内存+Micron 7.68TB NVMe,同时拿同配置的戴尔PowerEdge R7725做对比,重点测CPU密集型负载:
1.Blender 4.5渲染:高核心数的线程策略影响
Blender是一个开源的3D建模应用程序。这个基准测试是使用Blender Benchmark实用程序运行的。分数以每分钟的样本数为单位进行测量,数值越高表示性能越好。
在Blender CPU SMT基准测试中,搭载AMD EPYC 9965双处理器的Supermicro A+ Server AS-2126 HS-TN表现出色,突出了192核架构在重线程渲染工作负载中的扩展优势。

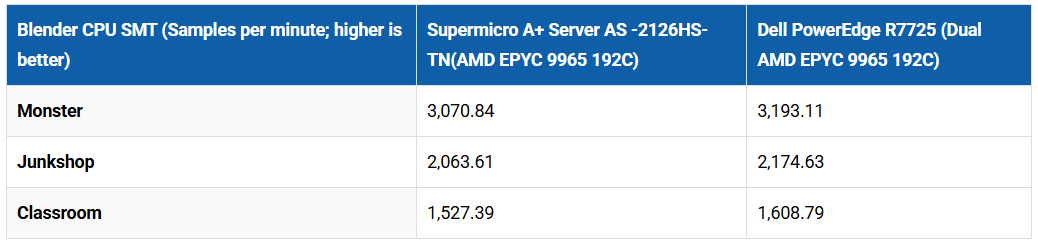

**●SMT开启:**AS-2126HS-TN在Monster场景跑出3070.84样本/分钟,Junkshop 2063.61、Classroom 1527.39;戴尔R7725略高(Monster 3193.11),差距在4%左右;

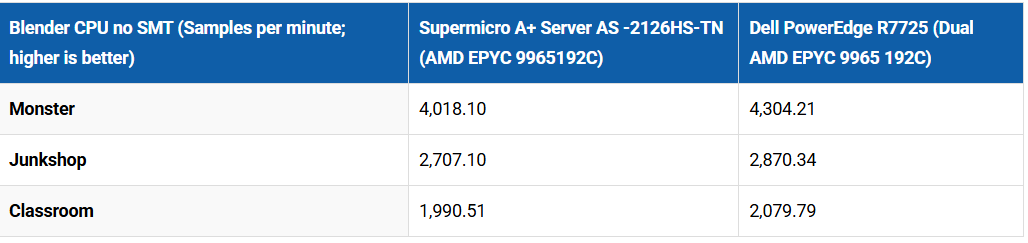

**●SMT关闭:**超微的性能提升明显------Monster到4018.10样本/分钟,Junkshop 2707.10、Classroom 1990.51;戴尔则是4304.21、2870.34、2079.79。

结论:高核心数平台在渲染场景下,关闭SMT能减少线程竞争,效率提升更显著。
2.y-cruncher圆周率计算:高并行稳定性
y-cruncher是一个多线程和可扩展的程序,可以计算Pi和其他数学常数到万亿位。自2009年推出以来,它已成为超频者和硬件爱好者的热门基准测试和压力测试应用程序。

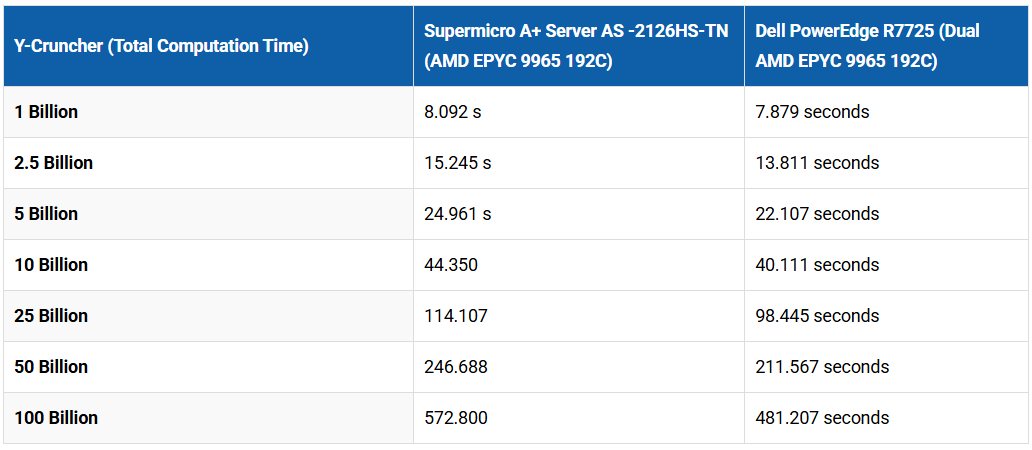

在y-cruncher基准测试中,Supermicro AS-2126 HS-TN随着问题规模的增加表现出一致和可预测的扩展性。该系统在8.092秒内完成10亿位的运行,在25亿位时延长到15.245秒,在50亿位时延长到24.961秒。

随着工作负载的增长,计算时间呈线性增长,100亿位数时为44.350秒,250亿位数时为114.107秒,500亿位数时为246.688秒。在最苛刻的1000亿位运行中,系统在572.800秒内完成计算,强调了其在长执行窗口内维持高线程计数的能力。
戴尔同配置稍快(100亿位481.207秒),但超微能长时间维持高线程负载的稳定性,适合HPC这类长任务场景。
3.Phoronix套件:实用场景的效率

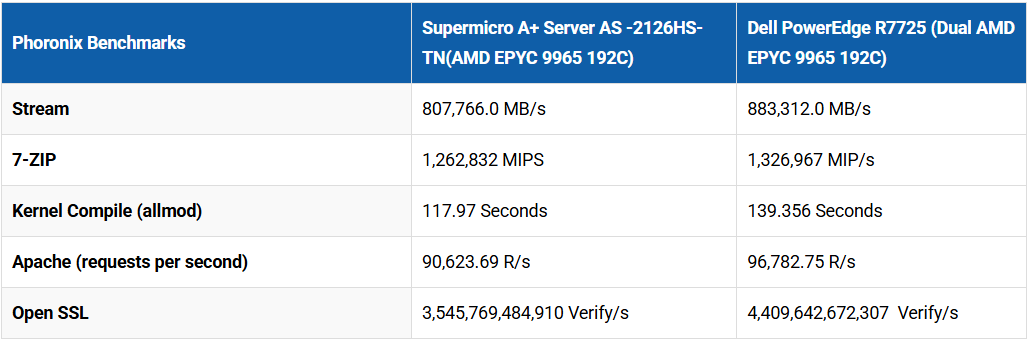

Phoronix Test Suite是一个开源的自动化基准测试平台,通过OpenBenchmarking. org支持超过450个测试配置文件和100多个测试套件。它处理从安装依赖项到运行测试和收集结果的一切,使其成为性能比较,硬件验证和持续集成的理想选择。

**●流存储器带宽:**超微807766 MB/s,戴尔883312 MB/s;
**●7-Zip压缩:**超微1262832 MIPS,戴尔1326967 MIPS;
●内核编译(allmod) :超微117.97秒完成,戴尔139.36秒(超微更适合开发/CI场景);
**●Apache Web服务:**超微90623.69请求/秒,戴尔96782.75请求/秒;
**●OpenSSL验证:**超微3.55 TB/s,戴尔4.41 TB/s。
总结:AS-2126HS-TN适合谁?
超微AS-2126HS-TN是一款"均衡型2U双路平台"------它把384核算力、PCIe 5.0灵活扩展、宽范围电源适配打包在紧凑机箱里,适合:
1.需要"从纯CPU密集部署,后期扩展GPU/高速存储"的企业;
2.追求"2U机箱高算力密度"的虚拟化/云平台;
3.看重"运维便捷性"的HPC与AI推理场景。

虽然它在部分绝对性能上略逊于同配置的戴尔机型,但差距很小,且在"内核编译"这类实用场景里效率更高;如果你的需求是"灵活扩展+稳定算力",这款机型值得重点考虑。
