PyTorch实战：CNN实现CIFAR-10图像分类的思路与优化

前言

在掌握了卷积神经网络（CNN）的基本组件（如卷积层、池化层）之后，最好的学习方式就是通过一个完整的项目来巩固知识。本文将带领大家梳理使用 PyTorch 框架，从零开始构建一个卷积神经网络，并在经典的 CIFAR-10 数据集上进行训练和测试，最终完成一个图像分类任务的完整思路。

我们将遵循深度学习项目的标准步骤：

了解并准备 CIFAR-10 数据集
搭建一个基础的卷积神经网络
梳理训练与评估流程
分析问题并对模型进行优化

一、了解 CIFAR-10 数据集

CIFAR-10 是一个广泛用于图像识别研究的小型彩色图像数据集。它包含了 10 个类别 的 32×32 彩色图像，具体信息如下：

训练集：50,000 张图像
测试集：10,000 张图像
类别数：10 个（飞机、汽车、鸟、猫、鹿、狗、青蛙、马、船、卡车）
图像尺寸：32 x 32 x 3 (高 x 宽 x 通道)

下图展示了 CIFAR-10 数据集中的部分样本：

二、搭建初始图像分类网络

我们首先构思一个相对简单的CNN网络，其结构如下，这个结构也被称为 LeNet-5 的一种变体：

输入层 ：接收 32x32x3 的图像。
卷积层 1 ：输入3通道，输出6通道，卷积核大小 3x3。
池化层 1 ：最大池化，窗口大小 2x2，步长 2。
卷积层 2 ：输入6通道，输出16通道，卷积核大小 3x3。
池化层 2 ：最大池化，窗口大小 2x2，步长 2。
全连接层 1 ：将池化后的特征图拉平，输入 576 维，输出 120 维。
全连接层 2 ：输入 120 维，输出 84 维。
输出层 ：输入 84 维，输出 10 维（对应10个类别）。

在每个卷积层和全连接层之后，我们都使用 ReLU 激活函数来增加网络的非线性表达能力。

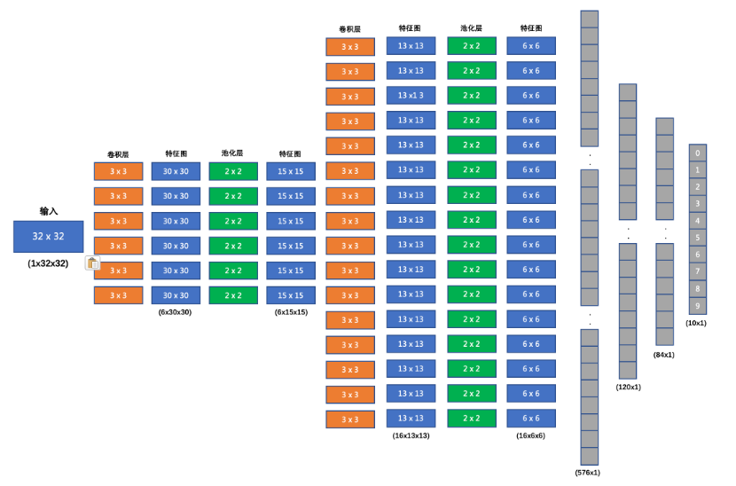

网络结构图如下所示：

三、训练与评估流程

在搭建好网络结构后，我们需要定义清晰的训练和评估流程。

训练流程的核心是一个循环，它会遍历指定轮数（Epochs）。在每一轮中，程序会：

从数据加载器（DataLoader）中按批次（Batch）读取训练数据。
将数据输入模型，进行前向传播，得到预测结果。
使用多分类交叉熵损失函数（CrossEntropyLoss）计算预测结果与真实标签之间的损失。
执行反向传播，计算梯度。
使用优化器（如 Adam）根据梯度更新模型的权重。
在每一轮结束后，打印出该轮的平均损失和准确率，以监控训练过程。
所有轮数训练完毕后，将训练好的模型权重保存到文件。

评估流程则用于检验模型在未见过的测试集上的泛化能力：

加载之前保存的模型权重。
将模型切换到评估模式（model.eval()），这会关闭 Dropout 等只在训练时使用的层。
按批次读取测试数据，输入模型进行预测。
将模型的输出与真实标签进行比较，计算在整个测试集上的总准确率。
最终输出模型在测试集上的最终性能指标。

四、完整代码实现

下面是实现上述网络、训练和预测的完整 Python 代码。代码注释详细，方便理解每一步的作用。

4.1 准备工作

确保您已经安装了必要的库：

bash 复制代码

pip install torch torchvision matplotlib torchsummary

4.2 完整代码

python 复制代码

"""
案例:
    演示CNN的综合案例, 图像分类.

回顾: 深度学习项目的步骤
    1. 准备数据集.
        这里我们用的时候 计算机视觉模块 torchvision自带的 CIFAR10数据集, 包含6W张 (32,32,3)的图片, 5W张训练集, 1W张测试集, 10个分类, 每个分类6K张图片.
        你需要单独安装一下 torchvision包, 即: pip install torchvision
    2. 搭建(卷积)神经网络
    3. 模型训练.
    4. 模型测试.

卷积层:
    提取图像的局部特征 -> 特征图(Feature Map), 计算方式:  N = (W - F + 2P) // S + 1
    每个卷积核都是1个神经元.

池化层:
    降维, 有最大池化 和 平均池化.
    池化只在HW上做调整, 通道上不改变.

案例的优化思路:
    1. 增加卷积核的输出通道数(大白话: 卷积核的数量)
    2. 增加全连接层的参数量.
    3. 调整学习率
    4. 调整优化方法(optimizer...)
    5. 调整激活函数...
    6. ...
"""

# 导包
import torch
import torch.nn as nn
from torchvision.datasets import CIFAR10
from torchvision.transforms import ToTensor  # pip install torchvision -i https://mirrors.aliyun.com/pypi/simple/
import torch.optim as optim
from torch.utils.data import DataLoader
import time
import matplotlib.pyplot as plt
from torchsummary import summary

# 每批次样本数
BATCH_SIZE = 8


# 1. 准备数据集.
def create_dataset():
    # 1. 获取训练集.
    # 参1: 数据集路径. 参2: 是否是训练集. 参3: 数据预处理 -> 张量数据. 参4: 是否联网下载(直接用我给的, 不用下)
    train_dataset = CIFAR10(root='./data', train=True, transform=ToTensor(), download=True)
    # 2. 获取测试集.
    test_dataset = CIFAR10(root='./data', train=False, transform=ToTensor(), download=True)
    # 3. 返回数据集.
    return train_dataset, test_dataset


# 2. 搭建(卷积)神经网络
class ImageModel(nn.Module):
    # 1. 初始化父类成员, 搭建神经网络.
    def __init__(self):
        # 1.1 初始化父类成员.
        super().__init__()
        # 1.2 搭建神经网络.
        # 第1个卷积层, 输入 3通道, 输出6通道, 卷积核大小3*3, 步长1, 填充0
        self.conv1 = nn.Conv2d(3, 6, 3, 1, 0)
        # 第1个池化层, 窗口大小 2*2, 步长2, 填充0
        self.pool1 = nn.MaxPool2d(2, 2, 0)

        # 第2个卷积层, 输入 6通道, 输出16通道, 卷积核大小3*3, 步长1, 填充0
        self.conv2 = nn.Conv2d(6, 16, 3, 1, 0)
        # 第2个池化层, 窗口大小 2*2, 步长2, 填充0
        self.pool2 = nn.MaxPool2d(2, 2, 0)

        # 第1个隐藏层(全连接层), 输入: 576, 输出: 120
        self.linear1 = nn.Linear(576, 120)
        # 第2个隐藏层 (全连接层), 输入: 120, 输出: 84
        self.linear2 = nn.Linear(120, 84)
        # 第3个隐藏层 (全连接层) -> 输出层,  输入: 84, 输出: 10
        self.output = nn.Linear(84, 10)

    # 2. 定义前向传播
    def forward(self, x):
        # 第1层: 卷积层(加权求和) + 激励层(激活函数) + 池化层(降维)
        # 分解版.
        # x = self.conv1(x)   # 卷积层
        # x = torch.relu(x)   # 激励层
        # x = self.pool1(x)   # 池化层

        # 合并版   池化   +  激活函数  +  卷积
        x = self.pool1(torch.relu(self.conv1(x)))

        # 第2层: 卷积层(加权求和) + 激励层(激活函数) + 池化层(降维)
        x = self.pool2(torch.relu(self.conv2(x)))

        # 细节: 全连接层只能处理二维数据, 所以要将数据进行拉平 (8, 16, 6, 6) ->  (8, 576)
        # 参1: 样本数(行数), 参2: 列数(特征数), -1表示自动计算.
        x = x.reshape(x.size(0), -1)  # 8行576列
        # print(f'x.shape: {x.shape}')

        # 第3层: 全连接层(加权求和) + 激励层(激活函数)
        x = torch.relu(self.linear1(x))

        # 第4层: 全连接层(加权求和) + 激励层(激活函数)
        x = torch.relu(self.linear2(x))

        # 第5层: 全连接层(加权求和) -> 输出层
        return self.output(x)  # 后续用 多分类交叉熵损失函数CrossEntropyLoss = softmax()激活函数 + 损失计算.


# 3. 模型训练.
def train(train_dataset):
    # 1. 创建数据加载器.
    dataloader = DataLoader(train_dataset, batch_size=BATCH_SIZE, shuffle=True)
    # 2. 创建模型对象.
    model = ImageModel()
    # 3. 创建损失函数对象.
    criterion = nn.CrossEntropyLoss()  # 多分类交叉熵损失函数 = softmax()激活函数 + 损失计算.
    # 4. 创建优化器对象.
    optimizer = optim.Adam(model.parameters(), lr=1e-3)
    # 5. 循环遍历epoch, 开始 每轮的 训练动作.
    # 5.1 定义变量, 记录训练的总轮数.
    epochs = 20
    # 5.2 遍历, 完成每轮的 所有批次的 训练动作.
    for epoch_idx in range(epochs):
        # 5.2.1 定义变量, 记录: 总损失, 总样本数据量, 预测正确样本个数, 训练(开始)时间
        total_loss, total_samples, total_correct, start = 0.0, 0, 0, time.time()
        # 5.2.2 遍历数据加载器, 获取到 每批次的 数据.
        for x, y in dataloader:
            # 5.2.3 切换训练模式.
            model.train()
            # 5.2.4 模型预测.
            y_pred = model(x)
            # 5.2.5 计算损失.
            loss = criterion(y_pred, y)
            # 5.2.6 梯度清零 + 反向传播 + 参数更新
            optimizer.zero_grad()
            loss.backward()
            optimizer.step()

            # 5.2.7 统计预测正确的样本个数.
            # print(y_pred)     # 批次中, 每张图 每个分类的 预测概率.

            # argmax() 返回最大值对应的索引, 充当 -> 该图片的 预测分类.
            # tensor([9, 8, 5, 5, 1, 5, 8, 5])
            # print(torch.argmax(y_pred, dim=-1))     # -1这里表示行.   预测分类
            # print(y)                                # 真实分类
            # print(torch.argmax(y_pred, dim=-1) == y)    # 是否预测正确
            # print((torch.argmax(y_pred, dim=-1) == y).sum())    # 预测正确的样本个数.
            total_correct += (torch.argmax(y_pred, dim=-1) == y).sum()

            # 5.2.8 统计当前批次的总损失.          第1批平均损失 * 第1批样本个数
            total_loss += loss.item() * len(y)  # [第1批总损失 +  第2批总损失 +  第3批总损失 +  ...]
            # 5.2.9  统计当前批次的总样本个数.
            total_samples += len(y)
            # break   每轮只训练1批, 提高训练效率, 减少训练时长, 只有测试会这么写, 实际开发绝不要这样做.

        # 5.2.10 走这里, 说明一轮训练完毕, 打印该轮的训练信息.
        print(f'epoch: {epoch_idx + 1}, loss: {total_loss / total_samples:.5f}, acc:{total_correct / total_samples:.2f}, time:{time.time() - start:.2f}s')
        # break     # 这里写break, 意味着只训练一轮.

    # 6. 保存模型.
    torch.save(model.state_dict(), './model/image_model.pth')

# 4. 模型测试.
def evaluate(test_dataset):
    # 1. 创建测试集 数据加载器.
    dataloader = DataLoader(test_dataset, batch_size=BATCH_SIZE, shuffle=False)
    # 2. 创建模型对象.
    model = ImageModel()
    # 3. 加载模型参数.
    model.load_state_dict(torch.load('./model/image_model.pth'))    # pickle文件
    # 4. 定义变量统计 预测正确的样本个数, 总样本个数.
    total_correct, total_samples = 0, 0
    # 5. 遍历数据加载器, 获取到 每批次 的数据.
    for x, y in dataloader:
        # 5.1 切换模型模式.
        model.eval()
        # 5.2 模型预测.
        y_pred = model(x)
        # 5.3 因为训练的时候用了CrossEntropyLoss, 所以搭建神经网络时没有加softmax()激活函数, 这里要用 argmax()来模拟.
        # argmax()函数功能:  返回最大值对应的索引, 充当 -> 该图片的 预测分类.
        y_pred = torch.argmax(y_pred, dim=-1)   # -1 这里表示行.
        # 5.4 统计预测正确的样本个数.
        total_correct += (y_pred == y).sum()
        # 5.5 统计总样本个数.
        total_samples += len(y)

    # 6. 打印正确率(预测结果).
    print(f'Acc: {total_correct / total_samples:.2f}')


# 5. 测试
if __name__ == '__main__':
    # 1. 获取数据集.
    train_dataset, test_dataset = create_dataset()
    # print(f'训练集: {train_dataset.data.shape}')       # (50000, 32, 32, 3)
    # print(f'测试集: {test_dataset.data.shape}')        #  (10000, 32, 32, 3)
    # # {'airplane': 0, 'automobile': 1, 'bird': 2, 'cat': 3, 'deer': 4, 'dog': 5, 'frog': 6, 'horse': 7, 'ship': 8, 'truck': 9}
    # print(f'数据集类别: {train_dataset.class_to_idx}')
    #
    # # 图像展示
    # plt.figure(figsize=(2, 2))
    # plt.imshow(train_dataset.data[1111])      # 索引为1111的图像
    # plt.title(train_dataset.targets[1111])
    # plt.show()

    # 2. 搭建神经网络.
    # model = ImageModel()
    # 查看模型参数, 参1: 模型, 参2: 输入维度(CHW, 通道, 高, 宽), 参3: 批次大小
    # summary(model, (3, 32, 32), batch_size=1)

    # 3. 模型训练.
    # train(train_dataset)

    # 4. 模型测试.
    evaluate(test_dataset)

五、模型优化：解决过拟合问题

在初次训练后，我们可能会发现模型在训练集上的准确率很高，但在测试集上的准确率却不尽人意（例如，可能只有 0.57 左右）。这典型的 过拟合 (Overfitting) 现象，即模型过度学习了训练数据的细节和噪声，导致其在未见过的新数据（测试集）上泛化能力差。

为了提升模型的性能，我们可以从以下几个方面进行优化：

增加网络复杂度：适当增加网络的深度和宽度（更多的卷积核、更大的全连接层），让模型有能力学习更复杂的特征。
使用正则化技术 ：引入 Dropout 层，在训练过程中随机"丢弃"一部分神经元，强制网络学习更鲁棒的特征，有效防止过拟合。
调整学习率 ：过高的学习率可能导致模型在最优解附近震荡，适当降低学习率（如从 1e-3 调整为 1e-4）有助于模型更稳定地收敛。

优化后的网络模型

下面是一个优化后的网络结构，它增加了卷积核数量、全连接层维度，并加入了 Dropout 正则化。

python 复制代码

class ImageClassification(nn.Module):
    def __init__(self):
        super(ImageClassification, self).__init__()
        self.conv1 = nn.Conv2d(3, 32, stride=1, kernel_size=3)
        self.pool1 = nn.MaxPool2d(kernel_size=2, stride=2)
        self.conv2 = nn.Conv2d(32, 128, stride=1, kernel_size=3)
        self.pool2 = nn.MaxPool2d(kernel_size=2, stride=2)

        self.linear1 = nn.Linear(128 * 6 * 6, 2048)
        self.linear2 = nn.Linear(2048, 2048)
        self.out = nn.Linear(2048, 10)
        # Dropout层，p表示神经元被丢弃的概率
        self.dropout = nn.Dropout(p=0.5)

    def forward(self, x):
        x = torch.relu(self.conv1(x))
        x = self.pool1(x)
        x = torch.relu(self.conv2(x))
        x = self.pool2(x)
        # 由于最后一个批次可能不够 32，所以需要根据批次数量来 flatten
        x = x.reshape(x.size(0), -1)
        x = torch.relu(self.linear1(x))
        # dropout正则化
        # 训练集准确率远远高于测试准确率,模型产生了过拟合
        x = self.dropout(x)
        x = torch.relu(self.linear2(x))
        x = self.dropout(x)
        return self.out(x)

六、总结

通过一系列优化，模型的性能得到了显著提升。在我们的实验中，测试集准确率从最初的 0.57 提升到了 0.93 甚至更高（具体数值取决于训练轮数和超参数微调）。

本文通过一个完整的 CIFAR-10 图像分类案例，展示了如何使用 PyTorch 构建、训练和评估一个卷积神经网络的完整思路。更重要的是，我们演示了如何通过分析模型表现（如过拟合）来针对性地进行优化，这是一个深度学习工程师必备的核心技能。希望这篇文章能帮助你更好地理解和应用CNN。
