无线通信链路作为无线通信系统的核心组成部分，承担着信号从发射端到接收端的传输与转换任务。相较于有线信道，无线信道具有开放性、时变性、多径效应显著等特点，其传播环境复杂多变，易受干扰、衰减、噪声等因素影响，直接制约通信系统的传输速率、稳定性与覆盖范围。因此，无线信道下的通信链路设计需基于信道特性精准突破技术瓶颈，通过多维度优化实现性能最大化。本文将从无线信道特性、链路设计核心技术、关键挑战及优化策略四个维度，系统分析无线信道下的通信链路设计技术。
一、无线信道核心特性及对链路设计的影响
无线信道的物理特性是链路设计的根本依据，其传播过程中存在的直射、反射、折射、散射、衍射等现象，共同决定了信道的传输质量。了解这些特性是实现高效链路设计的前提。
（一）基本传播特性
无线信道中，电波传播主要分为视距（LOS）传播和非视距（NLOS）传播两类。视距传播是电波直接到达接收端的理想路径，信号强度稳定、延时最短，但受地理环境限制，易被建筑物、地形等阻挡；非视距传播则通过反射、折射等间接路径传输，会产生多径效应，导致信号干涉、失真，同时伴随能量衰减。此外，低层大气折射率的垂直梯度变化会引发电波折射，使波束弯曲，影响传播距离与覆盖范围，这种现象在超高频（UHF）、甚高频（VHF）波段尤为突出。
（二）衰落特性
衰落是无线信道的核心特征，直接影响链路稳定性，分为大尺度衰落和小尺度衰落。大尺度衰落由发射端与接收端之间的距离增加、障碍物遮挡导致，表现为信号强度随距离的缓慢衰减，可通过链路预算提前预判；小尺度衰落则由多径效应引起，信号幅度、相位在短距离或短时间内剧烈波动，易造成符号差错，需通过抗衰落技术抵消影响。
小尺度衰落中，瑞利衰落是NLOS场景下最典型的类型，其信号包络服从瑞利分布，可通过以下公式推导：
其中，
为多径信号分量的均方根幅度，r为合成信号包络。推导依据：多径信号的同相分量X和正交分量 Y均服从均值为0、方差为
的高斯分布，且相互独立。根据随机变量变换原理，合成信号包络
的概率密度函数（PDF）可通过二维高斯分布积分推导得出。当存在视距分量时，衰落特性转为莱斯衰落，其PDF公式为：
式中，A为视距分量的幅度，
为第一类零阶修正贝塞尔函数。RFSOC可通过内置的信号处理单元实时估算
等参数，动态调整调制编码策略以对抗衰落影响。
（三）时变与弥散特性
绝大多数无线信道具有时变特性，信道参数随时间动态变化，尤其在移动终端场景中，多普勒频移会导致信号频率偏移，进一步加剧信号失真。同时，信道的时间弥散和频率弥散特性会引发符号间干扰（ISI）和载波间干扰（ICI），限制系统传输速率，对链路中的调制编码、均衡技术提出严格要求。
二、无线通信链路设计核心技术
无线通信链路设计涵盖发射端、传输路径、接收端全流程，核心技术围绕信号优化、阻抗匹配、能量控制、抗干扰能力提升展开，形成多环节协同的技术体系。
（一）射频前端设计技术
射频前端是链路物理层核心，承担信号滤波、放大、混频等功能，其性能直接决定系统灵敏度、输出功率与抗干扰能力，设计需平衡线性度、噪声系数与效率三大指标。而RFSOC（射频系统级芯片）的出现为射频前端设计提供了集成化解决方案，通过将低噪声放大器、功率放大器、混频器、模数转换器（ADC）及数字信号处理单元集成于单芯片，大幅降低了分立器件间的干扰与功耗，同时提升了链路适配灵活性，在卫星通信、5G等场景中应用广泛。
-
低噪声放大器（LNA）设计：位于接收链路最前端，噪声系数（NF）直接影响系统灵敏度。设计中需采用共轭匹配网络实现源阻抗与LNA输入阻抗（通常为50Ω）的匹配，确保反射系数S11＜-10dB；通过PTAT电流源提供稳定偏置，保障宽温度范围内增益稳定，同时并联TVS二极管强化ESD保护，提升设备可靠性。例如2.4GHz ISM频段采用Avago MGA-635P8芯片（NF=0.8dB，增益18dB），可使系统噪声温度降低60%。
-
功率放大器（PA）设计：决定发射链路的输出功率与效率，尤其在电池供电设备中，效率优化直接影响续航。通过预失真技术优化线性度，可将邻道功率比（ACPR）从-30dBc改善至-45dBc，满足3GPP标准；采用负载牵引技术确定最佳负载阻抗，结合热管理设计（如QFN封装+铜基板），可使功率附加效率（PAE）达45%，同时将结温控制在安全范围，提升可靠性。RFSOC通过集成数字预失真模块与PA驱动单元，实现了功率控制的实时自适应调节，例如昂瑞微的射频SoC产品将卫星通信PA与基带处理集成，在保障PAE的同时，使芯片尺寸较分立方案缩小40%，适配手持卫星终端的小型化需求。
-
滤波器设计：用于抑制带外干扰，常用声表面波（SAW）滤波器和巴伦滤波器。设计需兼顾插入损耗、带外抑制与群延迟特性，例如GPS L1频段采用Murata SAW滤波器（插入损耗1.5dB，带外抑制40dB@±20MHz），可有效屏蔽LTE频段干扰；通过温度补偿设计，使滤波器中心频率在宽温范围内偏移＜0.5%，避免信号失真。
（二）天线与匹配网络设计技术
天线是链路与自由空间的接口，匹配网络则实现射频前端与天线的无损能量传输，二者协同决定信号辐射效率与覆盖范围。
-
阻抗匹配技术：天线输入阻抗多为复数，需通过匹配网络转换为50Ω实数阻抗。L型匹配适用于Q值较低场景，通过串联电感与并联电容组合实现阻抗变换；π型匹配则适用于高精度需求，如GPS天线设计中，通过两级π型网络可将阻抗从30+j20Ω变换至50Ω，回波损耗优于-20dB。针对多频段场景，可采用多节匹配网络或可重构匹配技术，实现2.4-6GHz频段内VSWR＜2、插入损耗＜0.5dB的宽带覆盖。
-
天线效率优化：天线效率由辐射效率与匹配效率决定，通过接地设计、材料选择与近场耦合抑制实现优化。采用多层PCB完整接地层，可使辐射效率从75%提升至88%；选用低损耗基材（如Rogers 4350B，损耗角正切0.0037），较FR4材料效率提高12%；在天线周围设置隔离槽，可将人体手握导致的效率下降从20%降至5%。
（三）调制编码与抗衰落技术
调制编码技术决定链路传输效率与抗干扰能力，抗衰落技术则针对性解决多径效应、信号衰减等问题，二者是保障链路可靠性的核心。
-
高效调制编码技术：正交频分复用（OFDM）技术将信道划分为多个正交子载波，可有效抵抗多径衰减与符号间干扰，是5G、Wi-Fi等系统的核心调制技术；结合前向纠错（FEC）编码，如LDPC、Turbo编码，可在低信噪比场景下降低符号差错率，提升链路容错能力。此外，自适应调制编码（AMC）根据信道质量动态调整调制阶数与编码速率，实现传输效率与可靠性的平衡。
-
多天线与波束成形技术：多输入多输出（MIMO）技术通过多天线阵列同时传输多个数据流，可在不增加带宽的情况下提升信道容量，同时利用空间分集抵消多径效应；波束成形技术则通过调整天线阵列相位，将信号能量聚焦于目标方向，减少干扰、增强接收信号强度，尤其适用于毫米波频段。RFSOC在该技术中发挥核心作用，其集成的数字波束合成单元可替代传统FPGA方案，实现低成本、低功耗的波束调控，振芯科技的数字多波束合成SOC芯片，已在卫星通信、测控场景中落地应用，能高效完成T/R链路的数字信号处理与波束合成，兼顾大带宽传输与集成化需求。
（四）链路预算计算技术
链路预算通过量化全链路增益与损耗，确定系统最大传输距离与可靠性，是链路设计的量化依据。首先明确链路预算通用公式，再结合具体场景完成计算，同时说明RFSOC对参数优化的作用。
2.1 链路预算核心公式推导
接收端有用信号功率
的核心计算公式为：
各参数定义及单位（统一为dBm/dB）：
发射端输出功率，由功率放大器（PA）决定，RFSOC集成的PA驱动单元可将其动态调节至5-25dBm；
:发射/接收天线增益，常规全向天线增益为2-5dBi，波束成形场景下可提升至10-20dBi；
:发射/接收端电缆及连接器损耗，常规0.5-2dB，RFSOC集成化设计可省去外置电缆，将该损耗降至0.1dB以下；
:路径损耗，核心为自由空间路径损耗（FSPL），叠加多径、遮挡损耗；
:其他损耗，含极化失配、雨衰（毫米波频段）等，取值1-3dB。
自由空间路径损耗（FSPL）公式推导：基于坡印廷矢量原理，球面波传播时功率密度随距离平方衰减，结合天线有效面积公式
为信号波长），推导得出：
其中，d为收发距离（单位m），f为信号频率（单位Hz）
为光速。当
以km为单位
以GHz为单位时，公式简化为：
2.2 具体场景链路计算案例

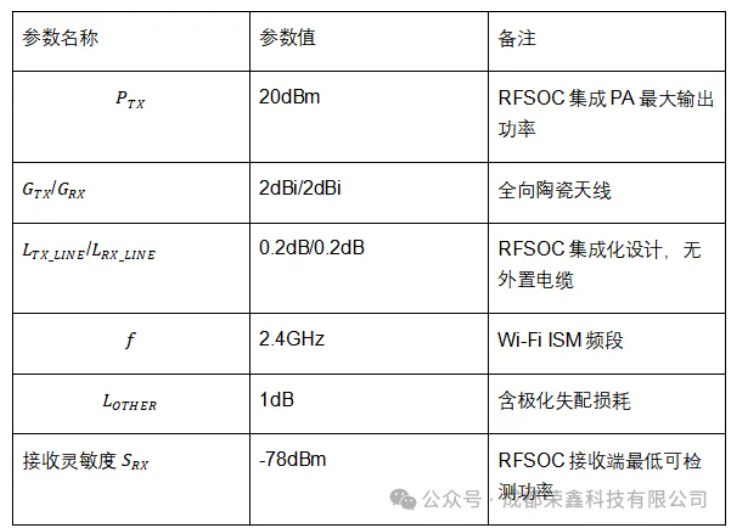

以2.4GHz Wi-Fi终端（集成RFSOC芯片）为例，参数设定如下：
步骤1：计算FSPL（假设无遮挡，仅考虑自由空间损耗）。当收发距离d=100m时：
步骤2：代入链路预算公式计算接收功率：
步骤3：计算链路余量（link margin）：链路余量=
说明仅考虑自由空间损耗时无法通信，需叠加遮挡损耗修正（如1面混凝土墙损耗15dB，修正后
，余量进一步降低）。
步骤4：RFSOC优化方案。通过RFSOC内置的动态功率控制模块将Ptx提升至25dBm，同时开启波束成形将GTX提升至8dBi,修正后
虽扔低于灵敏度，但可结合RFSOC的LDPC编码模块（编码增益约5dBm），将等效接收灵敏度提升至-83dBm，此时链路余量=-121.45-（-83）=-38.45dB，需进一步缩短距离或减少遮挡。
步骤5：距离反推。当链路余量≥0dB（保障通信可靠性），忽略遮挡损耗，求解最大距离
代入FSPL公式反推：
符合2.4GHz Wi-Fi实际覆盖范围。
三、无线信道链路设计的关键挑战
3.1 突破技术瓶颈
受无线信道开放性与复杂性影响，链路设计面临多维度挑战，需针对性突破技术瓶颈。
干扰与多径效应叠加：同频设备、工业干扰源等会产生带内干扰，叠加多径效应导致信号失真严重，尤其在高密度设备场景（如智能城市、物联网），干扰问题更为突出。
3.2 功耗与性能平衡
功耗与性能平衡：物联网、便携设备多依赖电池供电，高输出功率虽能提升覆盖范围，但会加剧功耗，缩短续航时间，如何在保障链路性能的同时优化功耗成为核心难题。
3.3 宽频段与兼容性需求
极端环境适应性：高温、高湿、强电磁干扰等极端环境会影响设备稳定性，导致链路衰减加剧、硬件故障，需通过防护设计提升环境适应性。
3.4 数据安全性风险
数据安全性风险：无线信道的开放性使数据易被窃听、篡改，尤其在工业控制、医疗监测等场景，数据安全直接关乎系统可靠运行，需强化链路层安全设计。
四、链路设计优化策略与发展趋势
针对上述挑战，需结合技术创新与架构优化，构建自适应、高效、可靠的链路设计方案，同时顺应通信技术演进趋势布局未来方向。
（一）针对性优化策略
-
抗干扰与多径抑制优化：采用跳频技术、动态频谱管理避开高干扰频段，结合OFDM与MIMO技术协同抵抗多径效应；通过网络隔离技术划分敏感数据传输路径，减少干扰影响。
-
低功耗设计优化：选用BLE、LoRa、NB-IoT等低功耗协议，结合动态功率控制与休眠唤醒策略，根据传输距离与数据需求调整发射功率，延长电池续航；采用模块化设计与边缘计算结合，减少数据回程功耗。
-
宽频段与兼容性优化：采用可重构射频前端、多节宽带匹配网络，实现多频段自适应切换；设计多模功能模块，兼容不同通信协议，满足复杂场景下的设备互联需求。RFSOC的可重构特性的是实现这一优化的关键，其内置的射频收发机可通过软件配置适配2.4/5/6GHz及毫米波等多频段，同时兼容卫星通信、5G、物联网等多种协议。例如千寻位置自研的北斗射频基带一体化SOC芯片BM3111，集成了北斗三号短报文功能与高精度定位模块，通过单芯片实现多体制信号处理，在无网环境下仍能保障95%以上的收发成功率，且尺寸与功耗较传统分立方案大幅优化。
-
环境适应性优化：采用防水防尘防护壳体，通过自动温度控制机制（如降频、休眠）降低过热影响；选用耐极端环境的元器件，确保链路在-40℃至+85℃范围内稳定运行。
-
安全防护优化：采用AES、RSA加密算法保障数据传输机密性，导入双向身份验证机制防止未授权访问；实时监控网络活动，检测异常行为，提升链路安全防护能力。
（二）未来发展趋势
-
集成化与小型化：射频前端模块（FEM）集成PA、LNA、滤波器等功能，减少PCB面积40%以上，支撑便携设备与物联网终端的小型化需求。RFSOC作为集成化的终极形态之一，正推动链路设计从"模块集成"向"芯片集成"跨越，其将射频、基带、信号处理甚至电源管理单元一体化整合，使终端设备的硬件复杂度显著降低。如昂瑞微的射频SoC产品已导入智能汽车、智慧物流场景，依托"射频前端+SoC"的协同优势，在接收灵敏度等关键指标上形成竞争力，同时降低了终端厂商的集成成本。
-
人工智能辅助设计：通过机器学习优化匹配网络、链路预算与调制编码参数，缩短设计周期，提升链路自适应能力，例如通过算法将天线带宽从8%扩展至12%。
-
新材料与新架构应用：液晶聚合物（LCP）等低损耗基材在毫米波频段的应用，可降低30%损耗，支撑5G毫米波大规模部署；分布式网状网络架构可提升覆盖灵活性，适应复杂地形与高密度设备场景。
-
空天地一体化链路融合：结合卫星通信、地面移动通信，构建空天地一体化链路，突破地理限制，实现全域覆盖，对链路的抗干扰、低延迟、自适应切换能力提出更高要求。RFSOC是适配该场景的核心器件，其高集成度与多协议兼容能力可实现星地链路的无缝协同，例如在手机直连卫星场景中，RFSOC可同时处理地面5G信号与低轨卫星信号，通过内置算法动态切换传输链路；在星间链路中，RFSOC的低功耗与高算力特性，能支撑卫星载荷的小型化与长续航，助力高低轨混合星座网络的构建。
五、结语
无线信道下的通信链路设计始终围绕"性能、功耗、集成度"三大核心目标迭代，RFSOC凭借其一体化集成、软件可重构、多场景适配的优势，正成为破解链路设计瓶颈的关键载体。从射频前端的协同优化到波束成形的高效实现，从物联网终端的小型化需求到空天地一体化的全域覆盖，RFSOC持续重构链路设计的技术体系。未来，随着新材料与AI算法的深度融合，RFSOC将在抗干扰能力、能效比与多体制融合能力上进一步突破，为无线通信链路的智能化、轻量化发展提供核心支撑，推动5G-A、卫星互联网等新一代通信技术的规模化落地。
