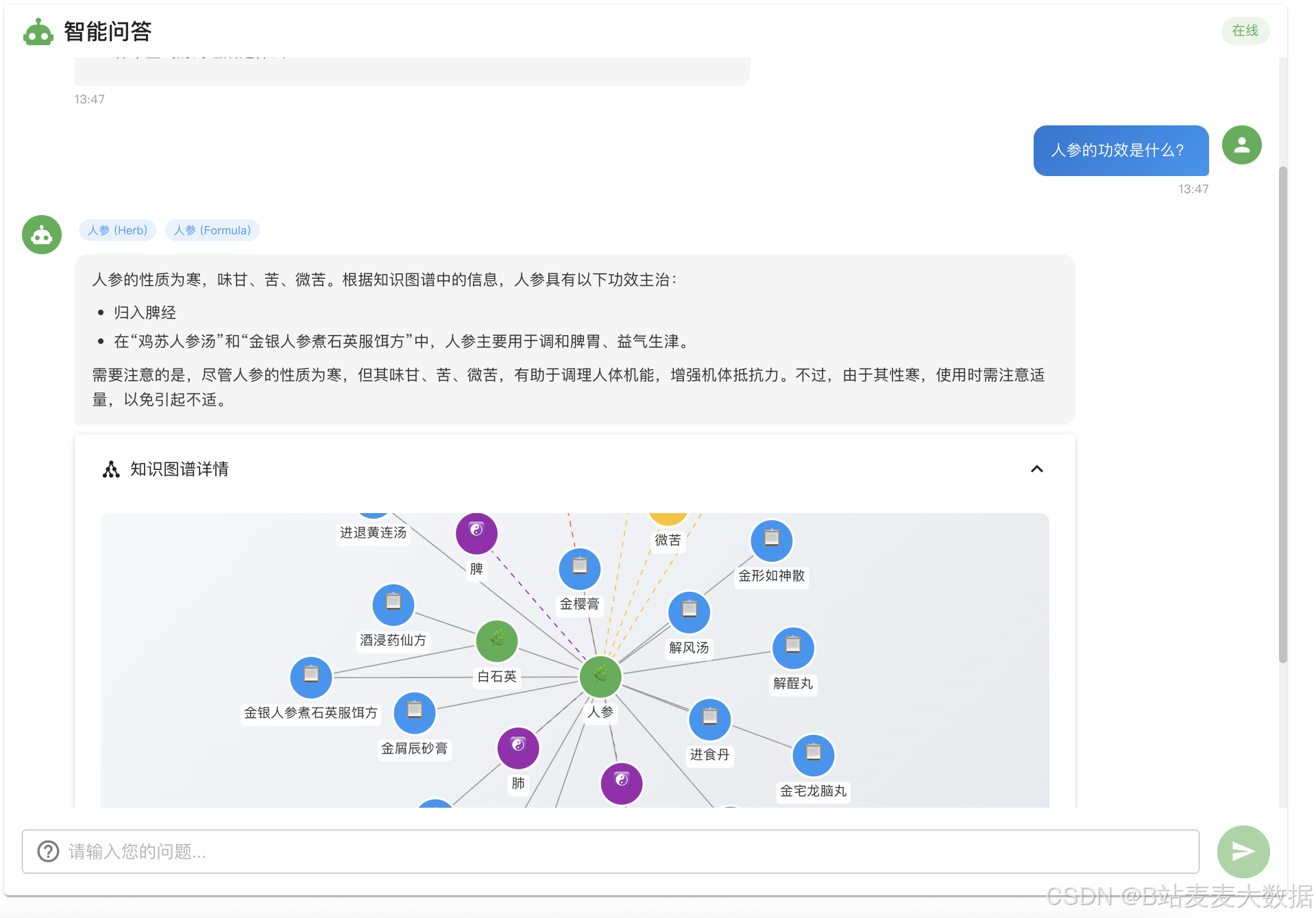

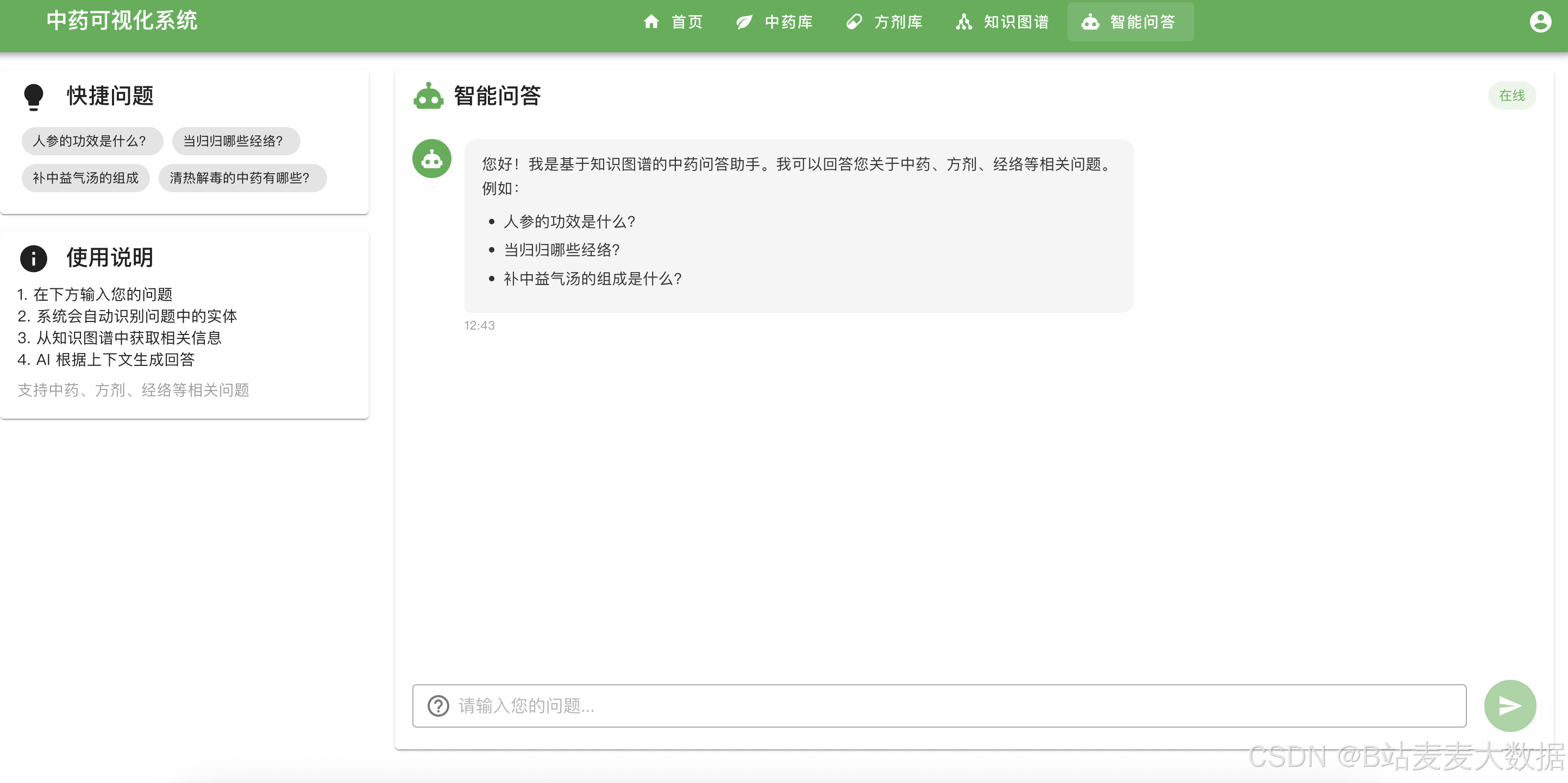

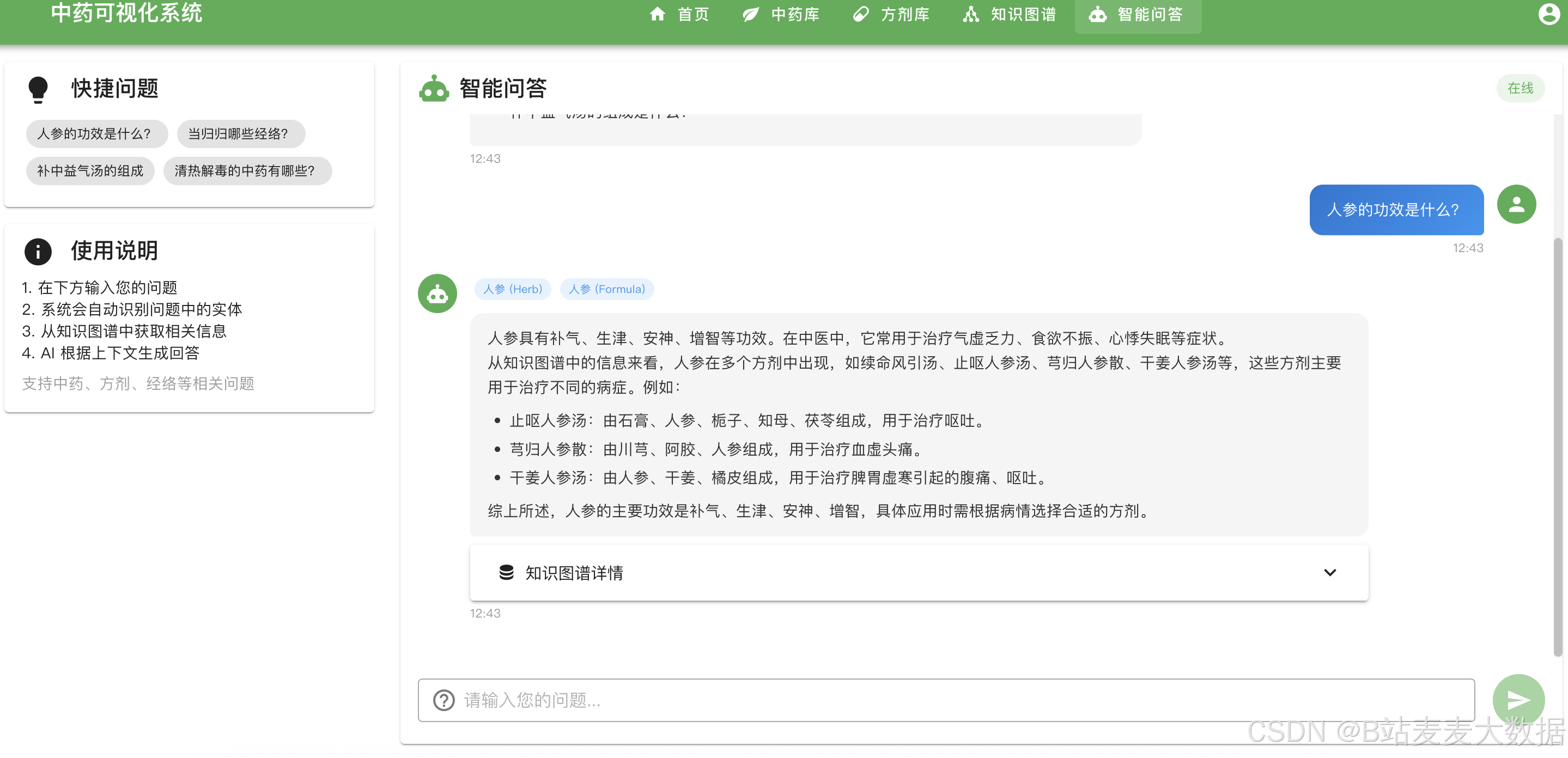

中药可视化系统开发实践：知识图谱与AI智能问答的完美结合
编号： M003
视频： https://www.bilibili.com/video/BV1QxZkBmEWC/
本文详细介绍基于 Vue 3 + Flask + Neo4j 的中药可视化系统开发全过程，涵盖系统架构设计、知识图谱构建、前后端实现等核心内容。
关注B站：麦麦大数据
1.1 项目背景
中医药是中华民族的瑰宝，拥有数千年的历史沉淀。然而，传统的中药数据管理方式存在以下问题：
- 数据分散：中药、方剂、药性、归经等信息散落在不同数据源
- 关联缺失：中药与方剂、中药与归经、方剂与功效等关系难以直观展示
- 可视化不足：传统表格形式难以发现数据间的潜在联系
1.2 项目目标

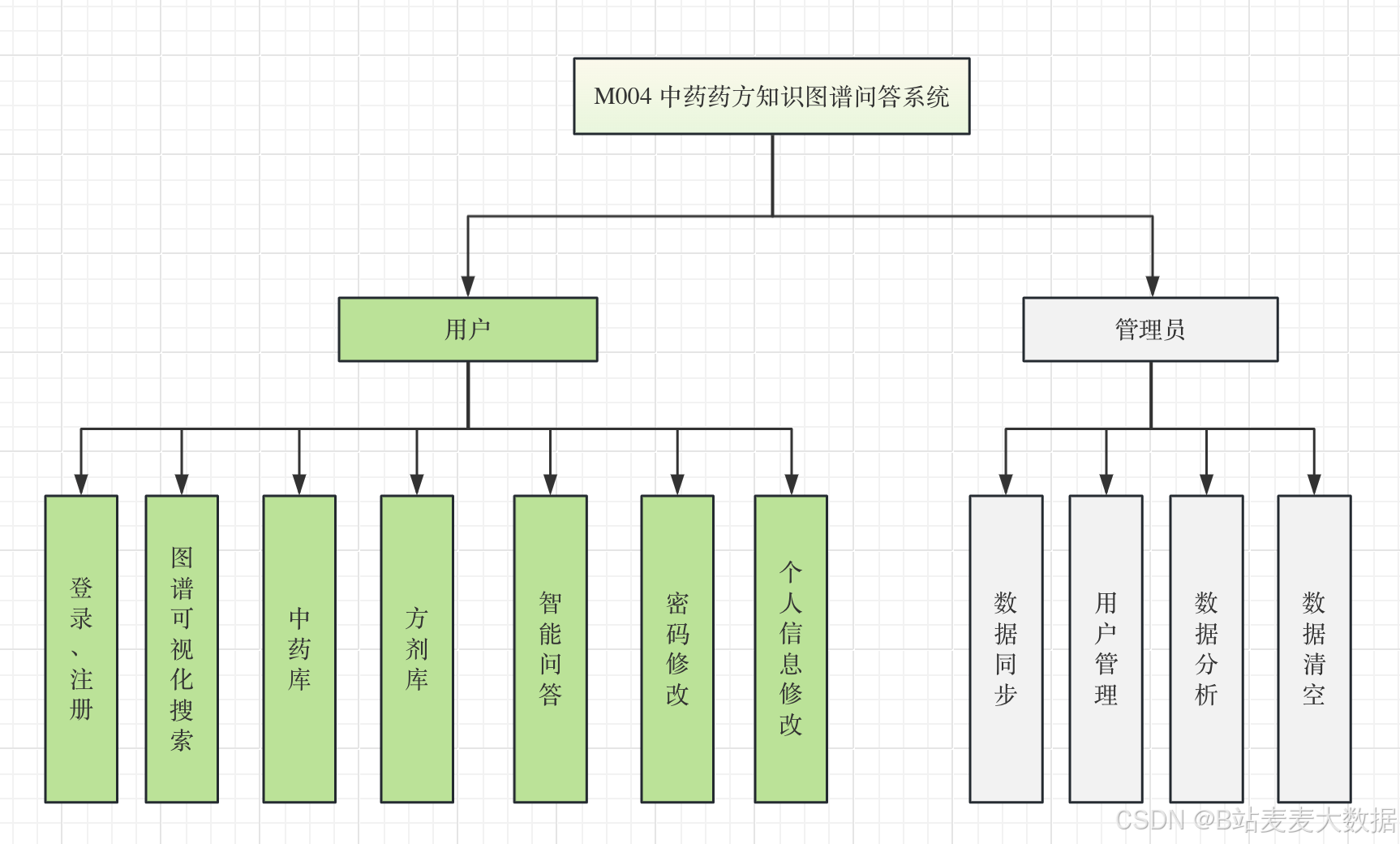

本项目旨在构建一个中药知识图谱可视化系统，实现：
┌─────────────────────────────────────────────────────────────┐
│ 中药可视化系统核心目标 │
├─────────────────────────────────────────────────────────────┤
│ ✅ 知识图谱可视化 - 中药、方剂、归经、药性等实体关系直观展示 │
│ ✅ 多维数据筛选 - 支持按药性、药味、归经等多维度筛选 │

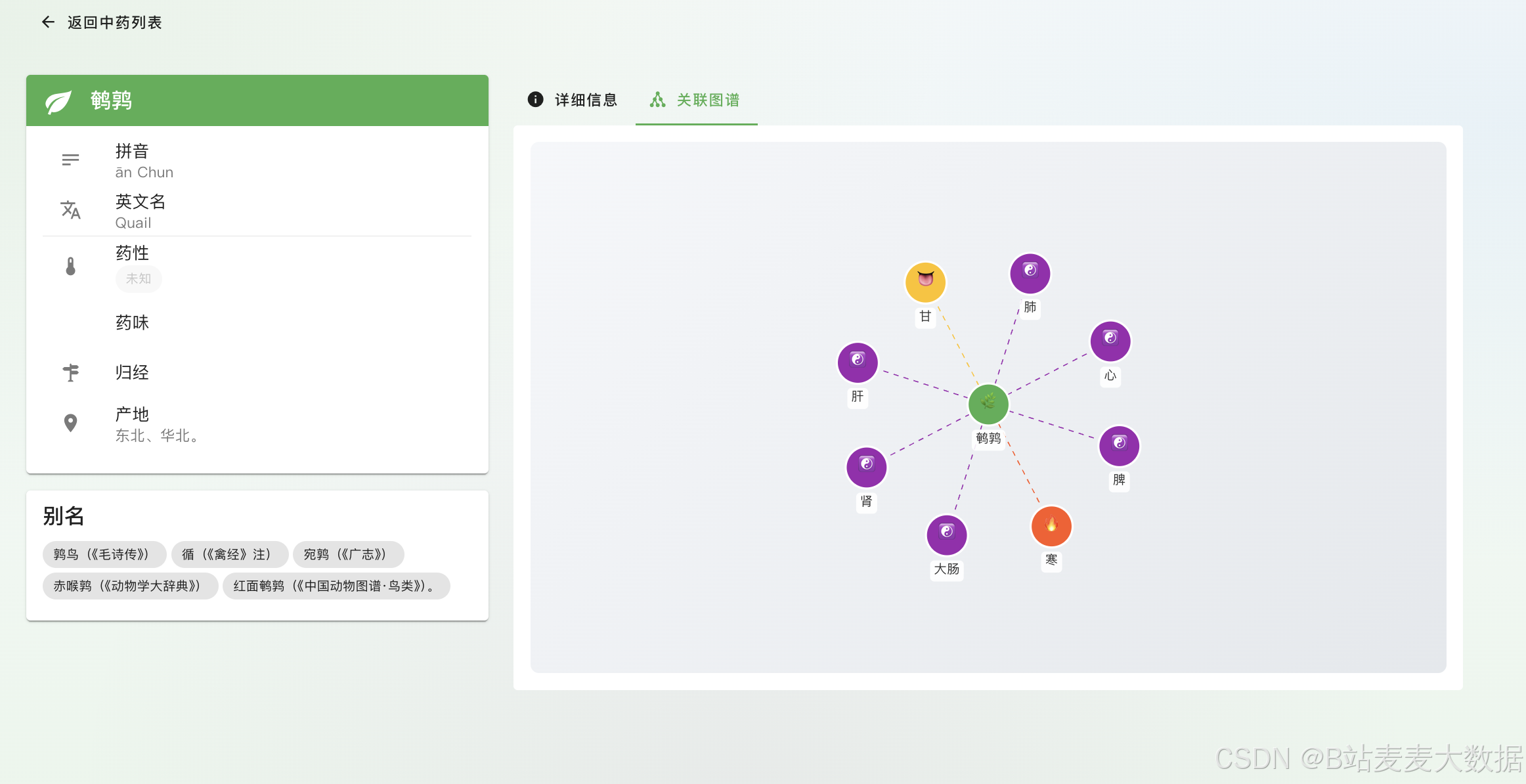

│ ✅ 交互式探索 - 点击节点查看详情，支持关键词搜索 │
│ ✅ 响应式界面 - 适配桌面端和移动端 │
└─────────────────────────────────────────────────────────────┘二、系统架构设计

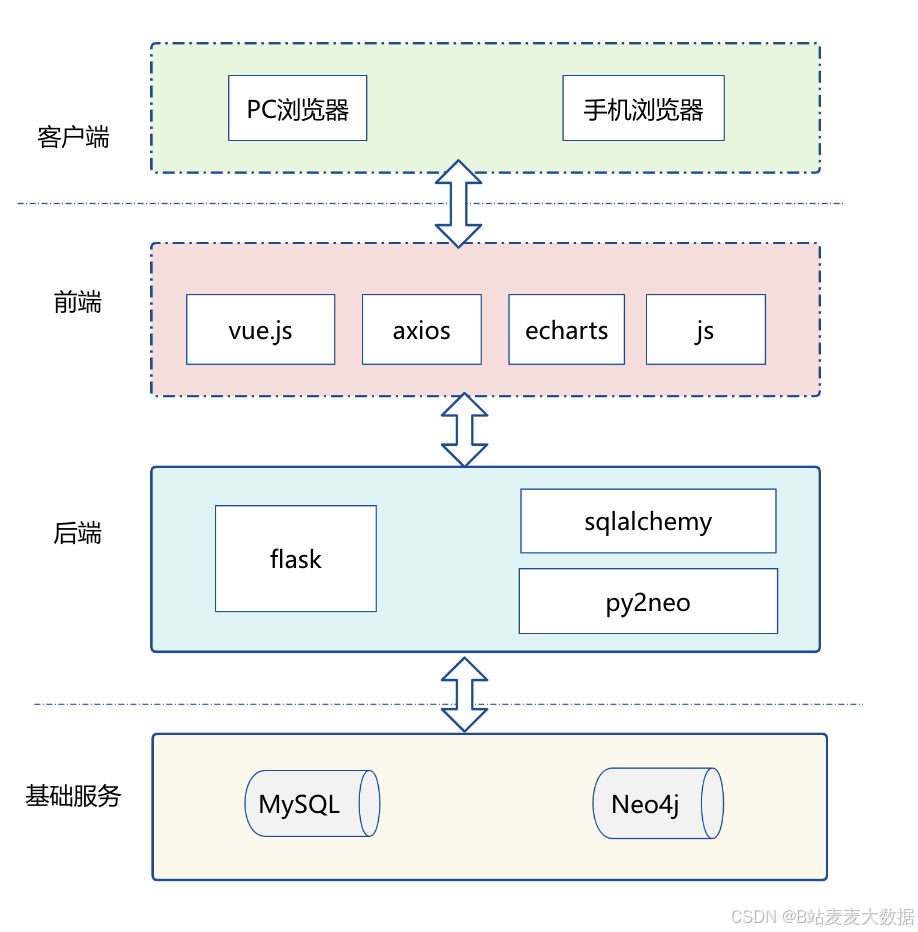

2.1 整体架构图
┌─────────────────────────────────────────────────────────────────────────┐
│ 应用层 (Browser) │
│ ┌─────────────────────────────────────────────────────────────────┐ │
│ │ Vue 3 Frontend │ │
│ │ ┌───────────┬───────────┬───────────┬───────────┬───────────┐ │ │
│ │ │ 知识图谱 │ 药材百科 │ 方剂分析 │ 用户中心 │ 数据管理 │ │ │
│ │ │ 可视化 │ │ 可视化 │ │ │ │ │
│ │ └───────────┴───────────┴───────────┴───────────┴───────────┘ │ │
│ │ Vue 3 + TypeScript + Pinia + Vuetify │
│ └─────────────────────────────────────────────────────────────────┘ │
│ │ │
│ RESTful API / WebSocket │
│ ▼ │
┌─────────────────────────────────────────────────────────────────────────┐
│ 服务层 (Backend) │
│ ┌─────────────────────────────────────────────────────────────────┐ │
│ │ Flask Application │ │
│ │ ┌─────────────┬─────────────┬─────────────┬─────────────────┐ │ │
│ │ │ 知识图谱API │ 药材API │ 方剂API │ 用户认证API │ │ │
│ │ │ (Neo4j驱动) │ (MySQL) │ (MySQL) │ (JWT) │ │ │
│ │ └─────────────┴─────────────┴─────────────┴─────────────────┘ │ │
│ │ Flask + Flask-JWT-Extended + SQLAlchemy │
│ └─────────────────────────────────────────────────────────────────┘ │
│ │ │
│ ┌─────────────────────┴─────────────────────┐ │
│ ▼ ▼ │
│ ┌─────────────────────────┐ ┌─────────────────────────┐ │
│ │ Neo4j 图数据库 │ │ MySQL 关系数据库 │ │
│ │ • 实体关系存储 │ │ • 中药基本信息 │ │
│ │ • 图谱查询支持 │ │ • 方剂信息 │ │
│ │ • 路径计算 │ │ • 用户数据 │ │
│ └─────────────────────────┘ └─────────────────────────┘ │
└─────────────────────────────────────────────────────────────────────────┘2.2 技术栈选型
| 层级 | 技术 | 版本 | 用途 |
|---|---|---|---|
| 前端框架 | Vue 3 | 3.4+ | 响应式UI框架 |
| UI组件库 | Vuetify 3 | 3.x | Material Design风格 |
| 状态管理 | Pinia | 2.x | Vue状态管理 |
| 可视化 | D3.js | 7.x | 知识图谱力导向图 |
| 图表 | ECharts | 5.x | 统计图表 |
| 后端框架 | Flask | 2.x | Python Web框架 |
| API认证 | Flask-JWT-Extended | 4.x | JWT认证 |
| ORM | SQLAlchemy | 2.x | 数据库ORM |
| 图数据库 | Neo4j | 3.5/5.x | 知识图谱存储 |
| 关系数据库 | MySQL | 8.x | 结构化数据存储 |
三、数据库设计
3.1 MySQL 表结构设计
3.1.1 中药表 (tb_cmedicine)
sql
CREATE TABLE `tb_cmedicine` (
`id` int NOT NULL AUTO_INCREMENT,
`title` varchar(100) NOT NULL COMMENT '中药名',
`pinyin` varchar(100) NOT NULL COMMENT '拼音',
`alias` varchar(255) DEFAULT NULL COMMENT '别名',
`source` text DEFAULT NULL COMMENT '来源（文献典籍）',
`english_name` varchar(255) DEFAULT NULL COMMENT '英文名',
`habitat` text DEFAULT NULL COMMENT '产地/生境',
`flavor` text DEFAULT NULL COMMENT '性味',
`functional_indications` text DEFAULT NULL COMMENT '功能主治',
`usage` text DEFAULT NULL COMMENT '用法用量',
`excerpt` text DEFAULT NULL COMMENT '摘录',
`provenance` text DEFAULT NULL COMMENT '典籍出处',
`shape_properties` text DEFAULT NULL COMMENT '性状',
`attribution` text DEFAULT NULL COMMENT '归经',
`prototype` text DEFAULT NULL COMMENT '原植物形态',
`discuss` text DEFAULT NULL COMMENT '论述',
`chemical_composition` text DEFAULT NULL COMMENT '化学成分',
PRIMARY KEY (`id`),
KEY `idx_title` (`title`),
KEY `idx_pinyin` (`pinyin`)
) ENGINE=InnoDB DEFAULT CHARSET=utf8mb3;3.1.2 方剂表 (tb_prescription)
sql
CREATE TABLE `tb_prescription` (
`id` int NOT NULL AUTO_INCREMENT,
`title` varchar(100) NOT NULL COMMENT '方名',
`prescription` text COMMENT '处方组成',
`making` text COMMENT '制法',
`functional_indications` text COMMENT '功效主治',
`usage` text COMMENT '用法',
`excerpt` text COMMENT '来源摘录',
`care` text COMMENT '注意事项',
`fangji` text COMMENT '方剂药材（逗号分隔）',
PRIMARY KEY (`id`),
KEY `idx_title` (`title`)
) ENGINE=InnoDB DEFAULT CHARSET=utf8mb3;3.1.3 用户表 (tb_user)
sql
CREATE TABLE `tb_user` (
`id` int NOT NULL AUTO_INCREMENT,
`realname` varchar(255) DEFAULT NULL COMMENT '真实姓名',
`username` varchar(255) DEFAULT NULL COMMENT '用户名',
`password` varchar(255) DEFAULT NULL COMMENT '密码（加密存储）',
`avatar` varchar(255) DEFAULT NULL COMMENT '头像URL',
`phone` varchar(255) DEFAULT NULL COMMENT '电话',
`email` varchar(255) DEFAULT NULL COMMENT '邮箱',
`intro` varchar(255) DEFAULT NULL COMMENT '简介',
PRIMARY KEY (`id`)
) ENGINE=InnoDB DEFAULT CHARSET=utf8mb3;3.2 Neo4j 图谱模型设计
3.2.1 节点类型
cypher
// 中药节点
(:Herb {
id: string, // MySQL中的id
name: string, // 中药名
pinyin: string, // 拼音
nature: string, // 药性：寒/热/温/凉/平
flavors: string[], // 药味：甘/苦/辛/咸/酸/涩
meridians: string[], // 归经数组
effects: string, // 功能主治
habitat: string, // 产地
excerpt: string // 摘录
})
// 方剂节点
(:Formula {
id: string,
name: string,
effects: string,
source: string
})
// 经络节点
(:Meridian { name: string, category: string })
// 药性节点
(:Nature { name: string })
// 药味节点
(:Flavor { name: string })3.2.2 关系类型
cypher
// 中药-方剂：组成关系
(herbs:Herb)-[:INCLUDED_IN]->(formula:Formula)
// 中药-归经：归经关系
(herb:Herb)-[:ENTERS]->(meridian:Meridian)
// 中药-药性
(herb:Herb)-[:HAS_NATURE]->(nature:Nature)
// 中药-药味
(herb:Herb)-[:HAS_FLAVOR]->(flavor:Flavor)四、前端实现详解
4.1 项目结构
frontend/
├── src/
│ ├── components/
│ │ ├── common/ # 公共组件
│ │ │ ├── AppHeader.vue
│ │ │ ├── AppSidebar.vue
│ │ │ └── SearchBox.vue
│ │ ├── graph/ # 知识图谱组件
│ │ │ ├── GraphContainer.vue # D3.js图谱容器
│ │ │ ├── GraphNode.vue # 节点组件
│ │ │ └── GraphEdge.vue # 边组件
│ │ ├── herb/ # 中药组件
│ │ │ ├── HerbCard.vue
│ │ │ └── HerbDetail.vue
│ │ └── prescription/ # 方剂组件
│ │ ├── PrescriptionCard.vue
│ │ └── PrescriptionDetail.vue
│ ├── views/ # 页面视图
│ │ ├── HomeView.vue
│ │ ├── herbs/HerbListView.vue
│ │ ├── prescriptions/PrescriptionListView.vue
│ │ └── graph/GraphExplorerView.vue
│ ├── stores/ # Pinia状态管理
│ │ ├── auth.ts
│ │ ├── herb.ts
│ │ ├── prescription.ts
│ │ └── graph.ts
│ ├── api/ # API接口
│ │ ├── client.ts
│ │ ├── herbs.ts
│ │ ├── prescriptions.ts
│ │ └── graph.ts
│ ├── types/ # TypeScript类型
│ │ ├── herb.ts
│ │ ├── prescription.ts
│ │ └── graph.ts
│ └── router/index.ts
├── App.vue
└── main.ts4.2 核心类型定义
typescript
// graph.ts - 知识图谱类型
export interface GraphNode {
id: string
label: 'Herb' | 'Formula' | 'Meridian' | 'Nature' | 'Flavor' | 'Effect'
name: string
properties: Record<string, unknown>
x?: number
y?: number
}
export interface GraphEdge {
id: string
source: string
target: string
label: string
}
export interface GraphData {
nodes: GraphNode[]
edges: GraphEdge[]
}
// 节点样式配置
export const nodeStyles: Record<string, { color: string; radius: number; icon: string }> = {
Herb: { color: '#4CAF50', radius: 20, icon: '🌿' },
Formula: { color: '#2196F3', radius: 20, icon: '📋' },
Meridian: { color: '#9C27B0', radius: 18, icon: '☯️' },
Nature: { color: '#FF5722', radius: 16, icon: '🔥' },
Flavor: { color: '#FFC107', radius: 16, icon: '👅' }

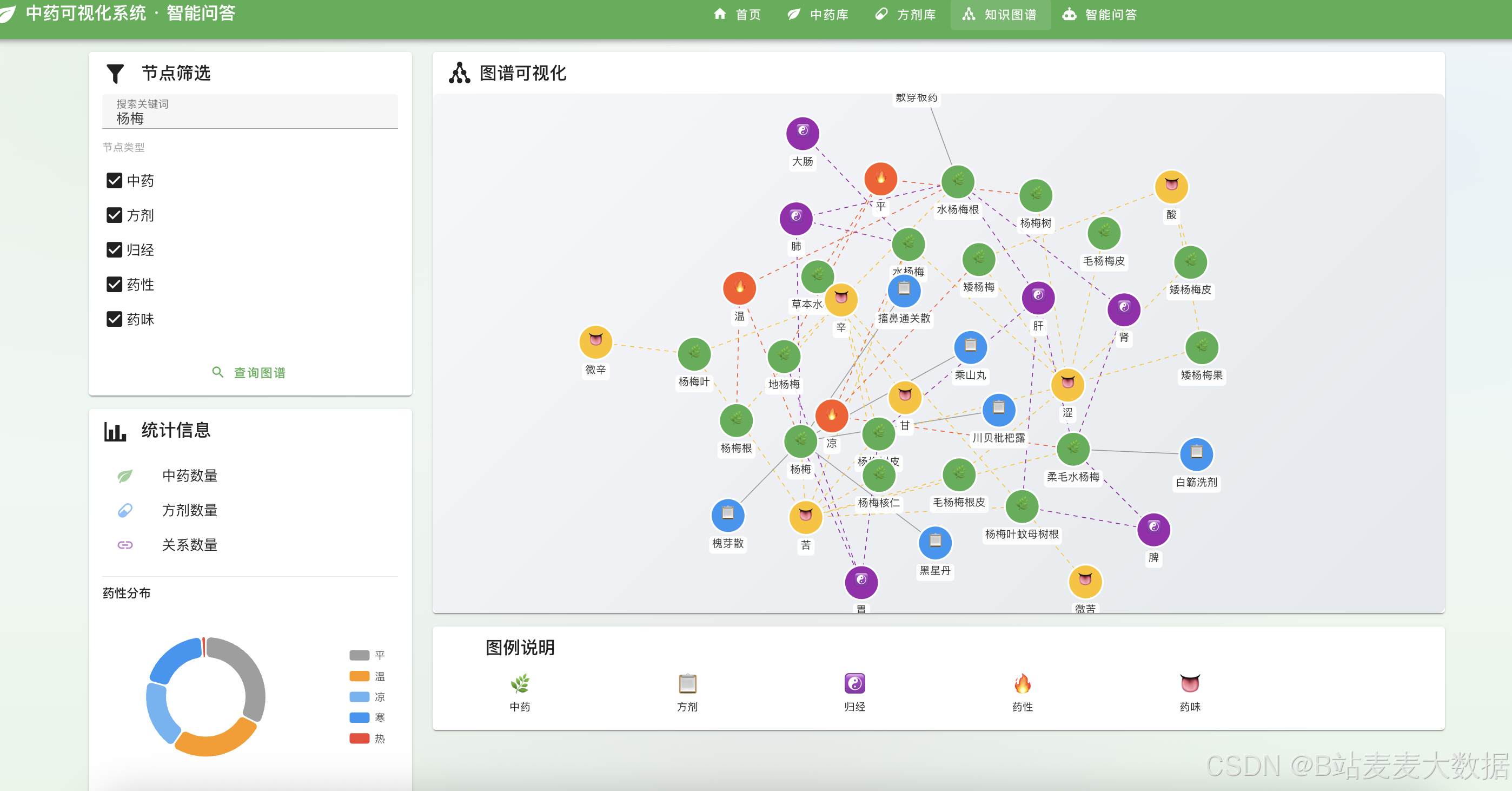

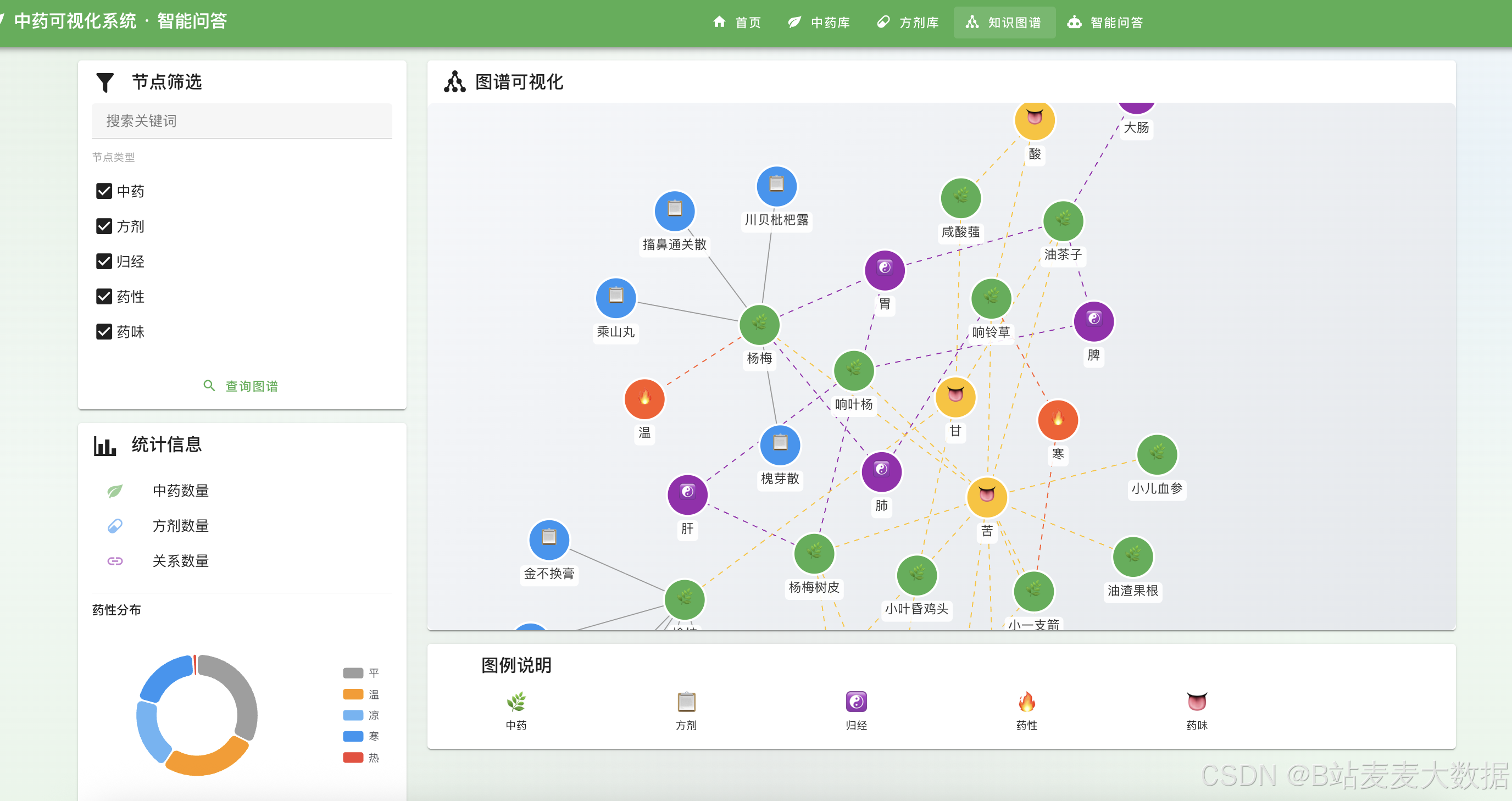

}4.3 D3.js 知识图谱实现
vue
<!-- GraphContainer.vue -->
<script setup lang="ts">
import { ref, onMounted, watch } from 'vue'
import * as d3 from 'd3'
import type { GraphNode, GraphEdge, GraphData } from '@/types'
const props = defineProps<{
data: GraphData
width?: number
height?: number
}>()
const emit = defineEmits<{
(e: 'node-click', node: GraphNode): void
}>()
const containerRef = ref<HTMLDivElement | null>(null)
const NODE_RADIUS = 20
// 力导向图仿真
function initGraph() {
if (!containerRef.value || !props.data.nodes.length) return
const width = props.width || 800
const height = props.height || 600
const svg = d3.select(containerRef.value)
.append('svg')
.attr('width', width)
.attr('height', height)
const g = svg.append('g')
// 缩放功能
const zoom = d3.zoom<SVGSVGElement, unknown>()
.scaleExtent([0.1, 4])
.on('zoom', (event) => {
g.attr('transform', event.transform)
})
svg.call(zoom)
// 创建节点和边的数据
const nodes = props.data.nodes.map(d => ({ ...d }))
const edges = props.data.edges.map(d => ({ ...d }))
// 力导向仿真
const simulation = d3.forceSimulation<GraphNode>(nodes)
.force('link', d3.forceLink<GraphNode, GraphEdge>(edges)
.id(d => d.id)
.distance(120))
.force('charge', d3.forceManyBody().strength(-150))
.force('center', d3.forceCenter(width / 2, height / 2))
.force('collide', d3.forceCollide().radius(NODE_RADIUS + 30))
// 绘制边
const link = g.append('g')
.selectAll('line')
.data(edges)
.join('line')
.attr('stroke', '#999')
.attr('stroke-width', 1.5)
.attr('opacity', 0.6)
// 绘制节点
const node = g.append('g')
.selectAll<SVGGElement, GraphNode>('g')
.data(nodes)
.join('g')
.attr('cursor', 'pointer')
.call(d3.drag<SVGGElement, GraphNode>()
.on('start', (event, d) => {
if (!event.active) simulation.alphaTarget(0.3).restart()
d.fx = d.x
d.fy = d.y
})
.on('drag', (event, d) => {
d.fx = event.x
d.fy = event.y
})
.on('end', (event, d) => {
if (!event.active) simulation.alphaTarget(0)
d.fx = null
d.fy = null
}))
// 节点圆形
node.append('circle')
.attr('r', NODE_RADIUS)
.attr('fill', d => getNodeColor(d.label))
.attr('stroke', '#fff')
.attr('stroke-width', 2)
// 节点图标
node.append('text')
.text(d => getNodeIcon(d.label))
.attr('text-anchor', 'middle')
.attr('dominant-baseline', 'central')
.attr('font-size', '16px')
// 节点标签
node.append('text')
.text(d => d.name)
.attr('text-anchor', 'middle')
.attr('dy', NODE_RADIUS + 16)
.attr('font-size', '12px')
// 点击事件
node.on('click', (event, d) => {
emit('node-click', d)
})
// 动画更新
simulation.on('tick', () => {
link
.attr('x1', d => (d.source as unknown as GraphNode).x || 0)
.attr('y1', d => (d.source as unknown as GraphNode).y || 0)
.attr('x2', d => (d.target as unknown as GraphNode).x || 0)
.attr('y2', d => (d.target as unknown as GraphNode).y || 0)
node.attr('transform', d => `translate(${d.x || 0},${d.y || 0})`)
})
}
function getNodeColor(label: string): string {
const colors: Record<string, string> = {
Herb: '#4CAF50',
Formula: '#2196F3',
Meridian: '#9C27B0',
Nature: '#FF5722',
Flavor: '#FFC107'
}
return colors[label] || '#999'
}
function getNodeIcon(label: string): string {
const icons: Record<string, string> = {
Herb: '🌿',
Formula: '📋',
Meridian: '☯️',
Nature: '🔥',
Flavor: '👅'
}
return icons[label] || '●'
}
watch(() => props.data, () => initGraph(), { deep: true })
onMounted(() => {
initGraph()
})
</script>
<template>
<div class="graph-container" ref="containerRef" />
</template>
<style scoped>
.graph-container {
width: 100%;
height: 100%;
min-height: 500px;
background: linear-gradient(135deg, #f5f7fa 0%, #e4e8ec 100%);
border-radius: 8px;
}

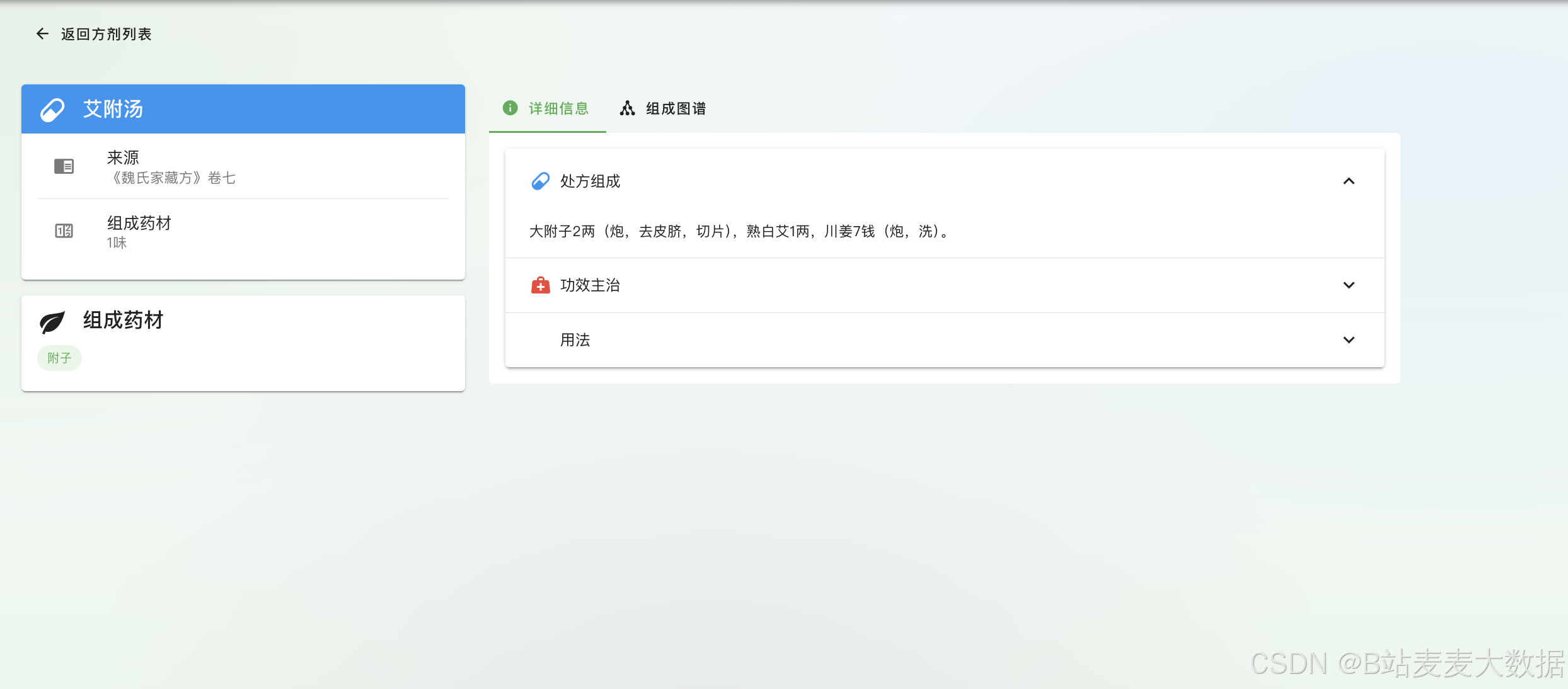

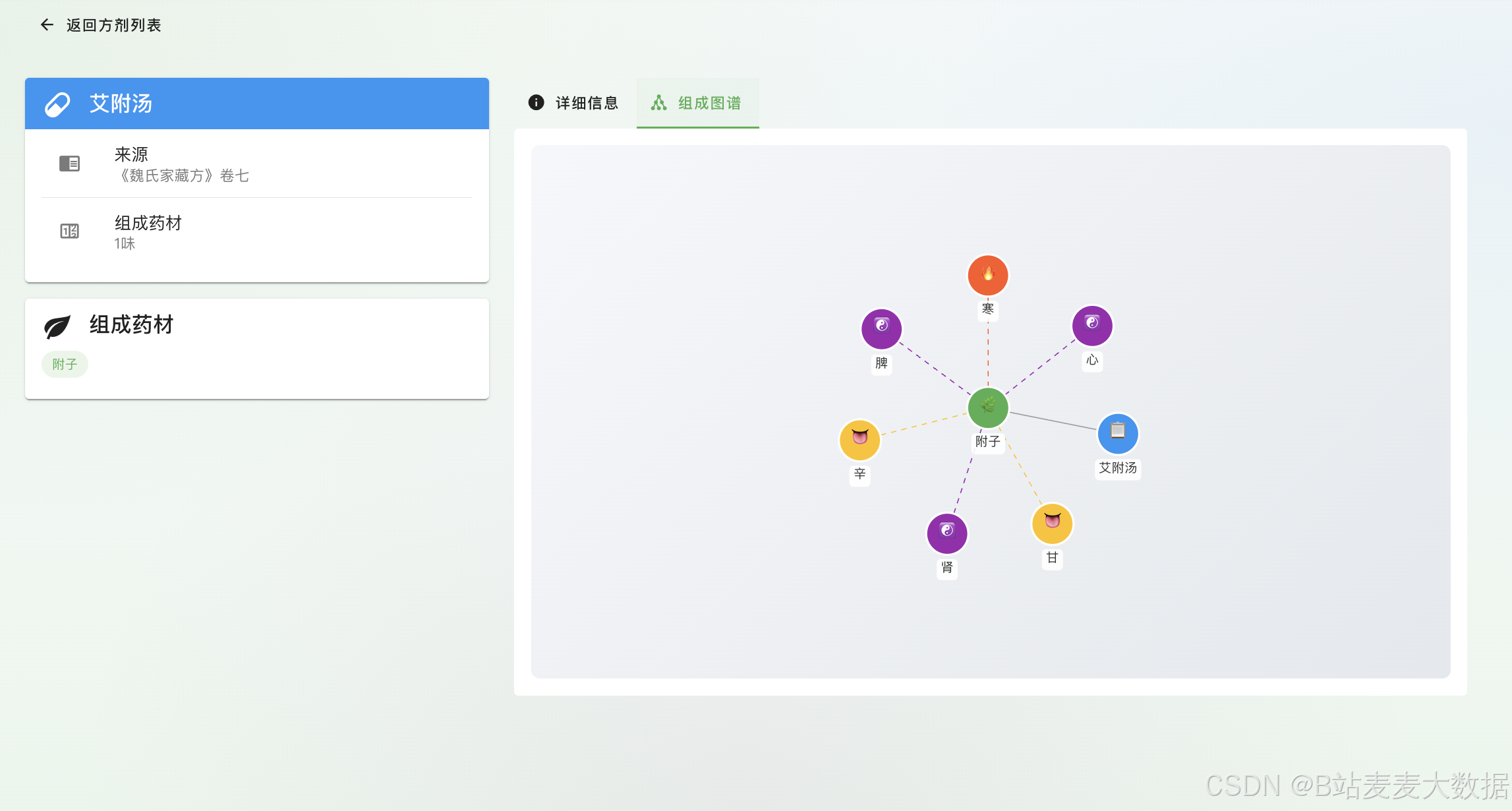

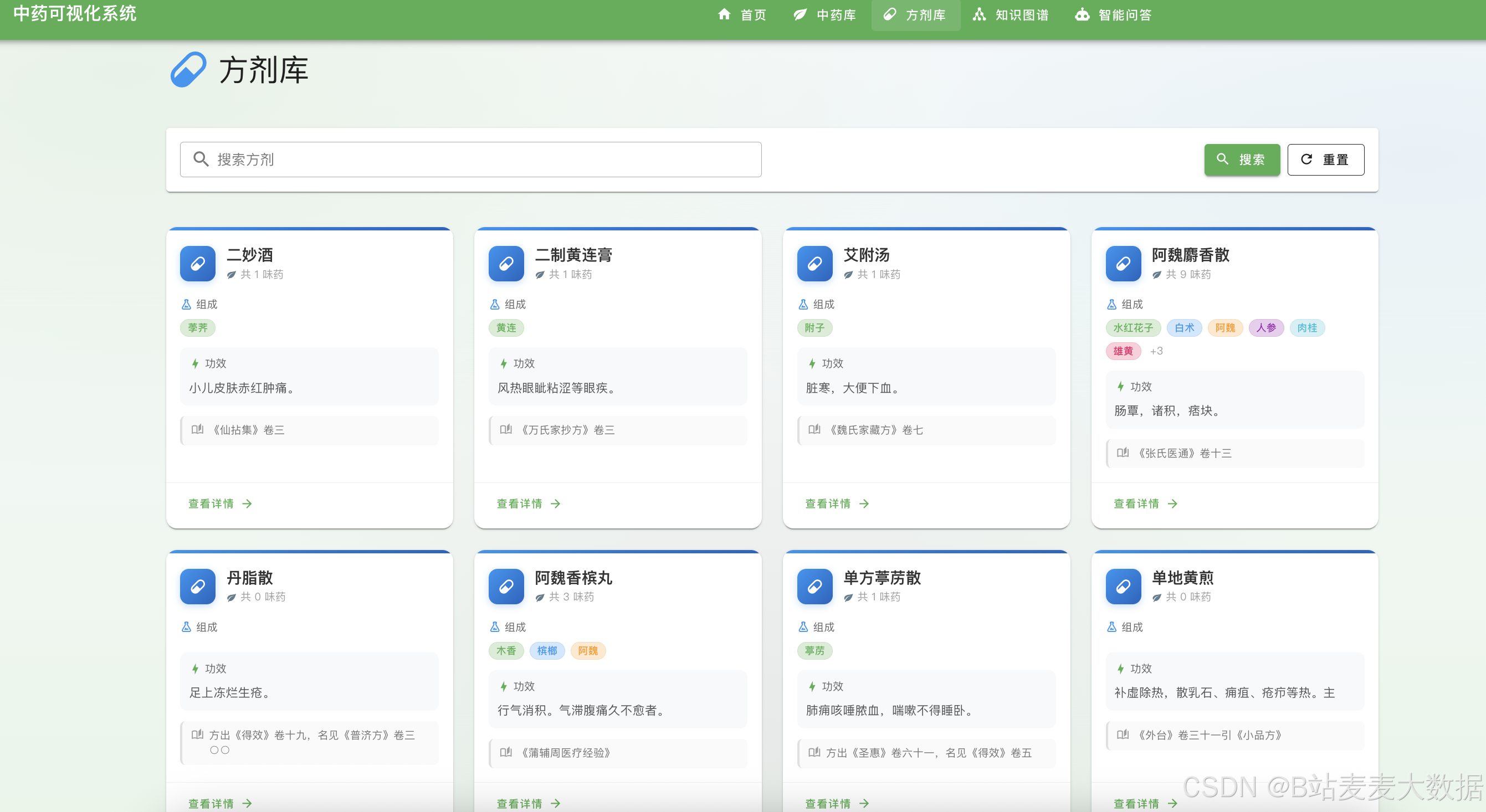

</style>4.4 方剂卡片组件
vue
<!-- PrescriptionCard.vue -->
<script setup lang="ts">
import { computed } from 'vue'
import type { Prescription } from '@/types'
const props = defineProps<{
prescription: Prescription
}>()
const herbCount = computed(() => {
return props.prescription.herbs?.length ||
(props.prescription.fangji ? props.prescription.fangji.split(',').length : 0)
})
const displayHerbs = computed(() => {
if (props.prescription.herbs?.length) {
return props.prescription.herbs.join('、')
}
if (props.prescription.fangji) {
return props.prescription.fangji.replace(/,/g, '、')
}
return '暂无组成信息'
})
</script>
<template>
<v-card class="prescription-card" hover>
<v-card-title class="d-flex align-center pb-0">
<v-icon color="blue" class="mr-2">mdi-pill</v-icon>
<span class="text-truncate">{{ prescription.title }}</span>
</v-card-title>
<v-card-text class="card-content">
<v-chip size="x-small" color="info" class="mr-1 mb-2">
<v-icon start size="small">mdi-counter</v-icon>
{{ herbCount }}味药
</v-chip>
<v-divider class="my-2" />
<div class="mb-2">
<span class="text-caption text-grey">组成：</span>
<span class="text-body-2">{{ displayHerbs.slice(0, 60) }}{{ displayHerbs.length > 60 ? '...' : '' }}</span>
</div>
<div v-if="prescription.functional_indications" class="mt-2">
<span class="text-caption text-grey">功效：</span>
<span class="text-body-2">{{ prescription.functional_indications.slice(0, 100) }}...</span>
</div>
</v-card-text>
<v-card-actions class="mt-auto">
<v-btn variant="text" color="primary" size="small">
查看详情
<v-icon end>mdi-arrow-right</v-icon>
</v-btn>
</v-card-actions>
</v-card>
</template>
<style scoped>
.prescription-card {
height: 100%;
display: flex;
flex-direction: column;
}
.card-content {
flex: 1;
}
</style>五、后端实现详解
5.1 Flask 应用结构
backend/
├── app/
│ ├── __init__.py # Flask应用工厂
│ ├── api/
│ │ ├── __init__.py
│ │ ├── auth.py # 认证API
│ │ ├── herbs.py # 中药API
│ │ ├── prescriptions.py # 方剂API
│ │ ├── graph.py # 知识图谱API
│ │ └── admin.py # 管理API
│ ├── models/
│ │ ├── __init__.py
│ │ └── user.py # 用户模型
│ ├── services/
│ │ ├── __init__.py
│ │ └── neo4j_service.py # Neo4j服务
│ └── utils/
│ ├── __init__.py
│ └── response.py # 响应封装
├── migrations/ # Flask-Migrate
├── requirements.txt
└── .env5.2 知识图谱搜索服务
python
# services/neo4j_service.py
from neo4j import GraphDatabase
import os
class Neo4jService:
def __init__(self):
uri = os.getenv("NEO4J_URI", "bolt://localhost:7687")
user = os.getenv("NEO4J_USER", "neo4j")
password = os.getenv("NEO4J_PASSWORD", "password")
self._driver = GraphDatabase.driver(uri, auth=(user, password))
def search_graph(self, keyword: str, node_types: list, max_nodes: int = 100):
"""搜索图谱数据（BFS广度优先搜索）"""
with self.get_session() as session:
valid_types = [t for t in node_types if t in
["Herb", "Formula", "Meridian", "Nature", "Flavor", "Effect"]]
all_nodes = []
all_neo_ids = set()
if keyword and keyword.strip():
# 关键词搜索
for ntype in valid_types:
query = f"""
MATCH (n:{ntype})
WHERE n.name CONTAINS $keyword OR n.pinyin CONTAINS $keyword
RETURN id(n) as neo_id, n, labels(n)[0] as label
"""
result = session.run(query, {"keyword": keyword})
for record in result:
neo_id = record["neo_id"]
all_neo_ids.add(neo_id)
all_nodes.append(record)
else:
# 无关键词，返回各类别默认节点
per_type = max_nodes // len(valid_types)
for ntype in valid_types:
query = f"""
MATCH (n:{ntype})
RETURN id(n) as neo_id, n, labels(n)[0] as label
LIMIT $limit
"""
result = session.run(query, {"limit": per_type})
for record in result:
neo_id = record["neo_id"]
all_neo_ids.add(neo_id)
all_nodes.append(record)
if not all_neo_ids:
return {"nodes": [], "edges": []}
# 获取关联关系
all_neo_ids_list = list(all_neo_ids)
all_neo_ids_str = ",".join(str(nid) for nid in all_neo_ids_list)
related_neo_ids = set()
edges_query = f"""
MATCH (n)-[r]->(m)
WHERE id(n) IN [{all_neo_ids_str}]
RETURN id(n) as source_neo_id, id(m) as target_neo_id, type(r) as rel_type
"""
edges_result = session.run(edges_query)
edges = []
edge_ids = set()
for record in edges_result:
source_neo_id = str(record["source_neo_id"])
target_neo_id = str(record["target_neo_id"])
rel_type = record["rel_type"]
if target_neo_id not in all_neo_ids:
related_neo_ids.add(target_neo_id)
edge_id = f"{source_neo_id}-{target_neo_id}"
if edge_id not in edge_ids:
edge_ids.add(edge_id)
edges.append({
"id": edge_id,
"source": source_neo_id,
"target": target_neo_id,
"label": rel_type,
})
# 构建最终节点列表
final_neo_ids = list(all_neo_ids)
if related_neo_ids:
remaining = max(0, max_nodes - len(all_neo_ids))
if remaining > 0:
final_neo_ids.extend(list(related_neo_ids)[:remaining])
final_neo_ids_str = ",".join(str(nid) for nid in final_neo_ids)
nodes_query = f"""
MATCH (n)
WHERE id(n) IN [{final_neo_ids_str}]
RETURN id(n) as neo_id, n, labels(n)[0] as label
"""
nodes_result = session.run(nodes_query)
nodes = []
neo_id_to_display = {}
for record in nodes_result:
node = record["n"]
neo_id = record["neo_id"]
label = record["label"]
neo_id_str = str(neo_id)
display_id = str(node.get("id") or node.get("name") or neo_id_str)
neo_id_to_display[neo_id_str] = display_id
nodes.append({
"id": display_id,
"neo_id": neo_id_str,
"label": label,
"name": node.get("name", display_id),
"properties": dict(node),
})
# 过滤边，只保留两端都在最终节点集合中的边
final_edges = []
for edge in edges:
source_neo_id = str(edge["source"])
target_neo_id = str(edge["target"])
source_display = neo_id_to_display.get(source_neo_id, source_neo_id)
target_display = neo_id_to_display.get(target_neo_id, target_neo_id)
if (source_display in neo_id_to_display.values() and
target_display in neo_id_to_display.values()):
final_edges.append({
"id": f"{source_display}-{target_display}",
"source": source_display,
"target": target_display,
"label": edge["label"],
})
return {"nodes": nodes, "edges": final_edges}
neo4j_service = Neo4jService()5.3 认证API实现
python
# api/auth.py
from flask import Blueprint, request
from flask_jwt_extended import create_access_token, jwt_required, get_jwt_identity
from app.models import User
from app import db
from app.utils.response import success_response, error_response
auth_bp = Blueprint('auth', __name__)
@auth_bp.route('/register', methods=['POST'])
def register():
"""用户注册"""
try:
data = request.get_json()
username = data.get('username')
password = data.get('password')
if not username or not password:
return error_response(message='用户名和密码不能为空', code=400)
# 检查用户名是否已存在
existing_user = User.query.filter_by(username=username).first()
if existing_user:
return error_response(message='用户名已存在', code=409)
# 创建新用户
user = User(
username=username,
realname=data.get('realname'),
email=data.get('email')
)
user.set_password(password)
db.session.add(user)
db.session.commit()
# 生成JWT
access_token = create_access_token(identity=str(user.id))
return success_response(data={
'user': user.to_dict(),
'access_token': access_token
}, message='注册成功')
except Exception as e:
db.session.rollback()
return error_response(message=str(e), code=500)
@auth_bp.route('/login', methods=['POST'])
def login():
"""用户登录"""
try:
data = request.get_json()
username = data.get('username')
password = data.get('password')
if not username or not password:
return error_response(message='用户名和密码不能为空', code=400)
user = User.query.filter_by(username=username).first()
if not user or not user.check_password(password):
return error_response(message='用户名或密码错误', code=401)
access_token = create_access_token(identity=str(user.id))
return success_response(
data={"user": user.to_dict(), "access_token": access_token},
message="登录成功",
)
except Exception as e:
return error_response(message=str(e), code=500)
@auth_bp.route("/me", methods=["GET"])
@jwt_required()
def get_current_user():
"""获取当前用户信息"""
try:
user_id = int(get_jwt_identity())
user = User.query.get(user_id)
if not user:
return error_response(message="用户不存在", code=404)
return success_response(data=user.to_dict())
except Exception as e:
return error_response(message=str(e), code=500)六、系统功能展示
6.1 首页系统首页](截图仪表盘
![/1-系统首页.png)
┌─────────────────────────────────────────────────────────────────┐
│ 🌿 中药可视化系统 │
├─────────────────────────────────────────────────────────────────┤
│ │
│ ┌──────────────────┐ ┌──────────────────┐ ┌────────────────┐ │
│ │ 📊 统计概览 │ │ 📈 分布图表 │ │ 🔍 快速搜索 │ │
│ │ │ │ │ │ │ │
│ │ 中药: 800+ │ │ 药性分布 │ │ [输入关键词...]│ │
│ │ 方剂: 200+ │ │ 归经分布 │ │ [搜索] │ │
│ │ 关系: 5000+ │ │ 药味分布 │ │ │ │
│ └──────────────────┘ └──────────────────┘ └────────────────┘ │
│ │
│ ┌──────────────────────────────────────────────────────────┐ │
│ │ 快捷入口 │ │
│ │ [🌿 中药库] [📋 方剂库] [🕸️ 知识图谱] [👤 个人中心] │ │
│ └──────────────────────────────────────────────────────────┘ │
└─────────────────────────────────────────────────────────────────┘6.2 知识图谱探索页面
┌─────────────────────────────────────────────────────────────────────────┐
│ 🕸️ 知识图谱探索 [admin] │
├─────────────────────────────────────────────────────────────────────────┤
│ │
│ ┌────────────────────────┐ ┌────────────────────────────────────┐ │
│ │ 🔍 节点筛选 │ │ │ │
│ │ │ │ 🌿 青蒿 │ │
│ │ [✓] 中药 (Herb) │ │ │ │ │
│ │ [✓] 方剂 (Formula) │ │ ▼ │ │
│ │ [✓] 归经 (Meridian) │ │ 📋 青蒿鳖甲汤 │ │
│ │ [✓] 药性 (Nature) │ │ │ │ │
│ │ [✓] 药味 (Flavor) │ │ ▼ │ │
│ │ │ │ ☯️ 肝经 │ │
│ │ ┌──────────────────┐ │ │ │ │ │
│ │ │ [搜索关键词...] │ │ │ ▼ │ │
│ │ │ [🔍 查询图谱] │ │ │ 🔥 寒性 │ │
│ │ └──────────────────┘ │ │ │ │
│ └────────────────────────┘ └────────────────────────────────────┘ │
│ │
│ ┌────────────────────────────────────────────────────────────────┐ │
│ │ 📊 图例说明 │ │
│ │ 🌿 中药 📋 方剂 ☯️ 归经 🔥 药性 👅 药味 │ │
│ └────────────────────────────────────────────────────────────────┘ │
└─────────────────────────────────────────────────────────────────────────┘6.3 中药库页面
┌─────────────────────────────────────────────────────────────────────────┐
│ 🌿 中药库 [admin] │
├─────────────────────────────────────────────────────────────────────────┤
│ │
│ ┌─────────────────────────────────────────────────────────────────┐ │
│ │ 🔍 搜索: [输入中药名...] [搜索] [重置] │ │
│ └─────────────────────────────────────────────────────────────────┘ │
│ │
│ ┌──────────────────┐ ┌──────────────────┐ ┌──────────────────┐ │
│ │ 🌿 青蒿 │ │ 🌿 黄芪 │ │ 🌿 当归 │ │
│ │ 💊 苦、辛，寒 │ │ 💊 甘，微温 │ │ 💊 甘、辛，温 │ │
│ │ ☯️ 肝、胆、膀胱经 │ │ ☯️ 脾、肺经 │ │ ☯️ 肝、心、脾经 │ │
│ │ │ │ │ │ │ │
│ │ 清热解暑 │ │ 补气升阳 │ │ 补血活血 │ │
│ │ [查看详情 →] │ │ [查看详情 →] │ │ [查看详情 →] │ │
│ └──────────────────┘ └──────────────────┘ └──────────────────┘ │
│ │
│ 共 800+ 条记录 | 第 1 页 / 27 页 | [<] [1] [2] ... [27] [>] │
└─────────────────────────────────────────────────────────────────────────┘6.4 方剂库页面
┌─────────────────────────────────────────────────────────────────────────┐
│ 📋 方剂库 [admin] │
├─────────────────────────────────────────────────────────────────────────┤
│ │
│ ┌─────────────────────────────────────────────────────────────────┐ │
│ │ 🔍 搜索: [输入方剂名...] [搜索] [重置] │ │
│ └─────────────────────────────────────────────────────────────────┘ │
│ │
│ ┌─────────────────────────────┐ ┌─────────────────────────────┐ │
│ │ 📋 四君子汤 │ │ 📋 八珍汤 │ │
│ │ 💊 4味药 │ │ 💊 8味药 │ │
│ │ ───────────────────────── │ │ ───────────────────────── │ │
│ │ 组成：人参、白术、茯苓、甘草 │ │ 组成：四君子汤+四物汤 │ │
│ │ │ │ │ │
│ │ 功效：益气健脾 │ │ 功效：益气补血 │ │
│ │ 来源：《太平惠民和剂局方》 │ │ 来源：《丹溪心法》 │ │
│ │ │ │ │ │
│ │ [查看详情 →] │ │ [查看详情 →] │ │
│ └─────────────────────────────┘ └─────────────────────────────┘ │
│ │
│ ┌─────────────────────────────┐ ┌─────────────────────────────┐ │
│ │ 📋 逍遥散 │ │ 📋 归脾汤 │ │
│ │ ... │ │ ... │ │
│ └─────────────────────────────┘ └─────────────────────────────┘ │
└─────────────────────────────────────────────────────────────────────────┘6.5 智能问答功能
七、后台管理系统

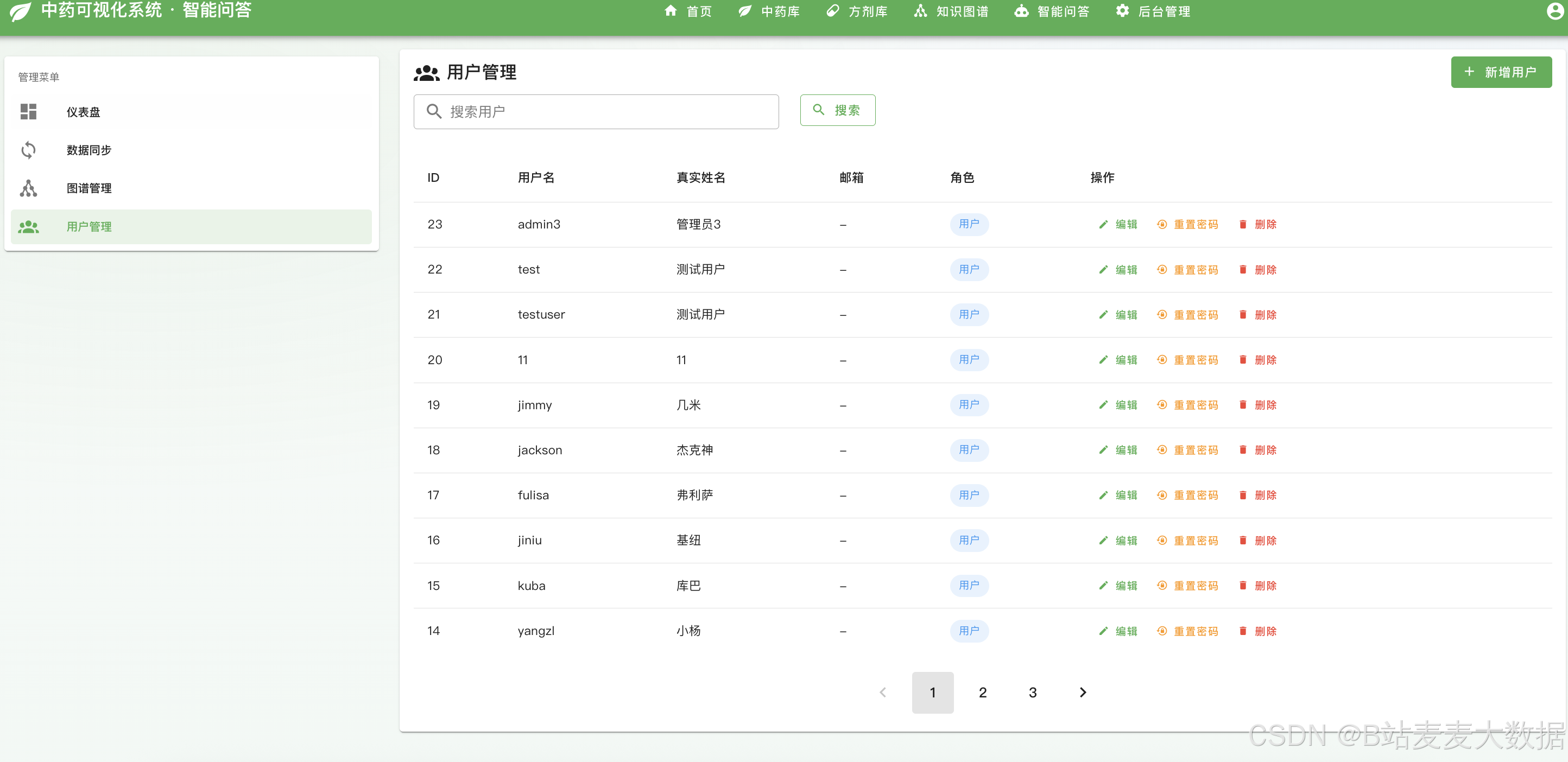

7.1 用户管理
7.2 数据同步与分析

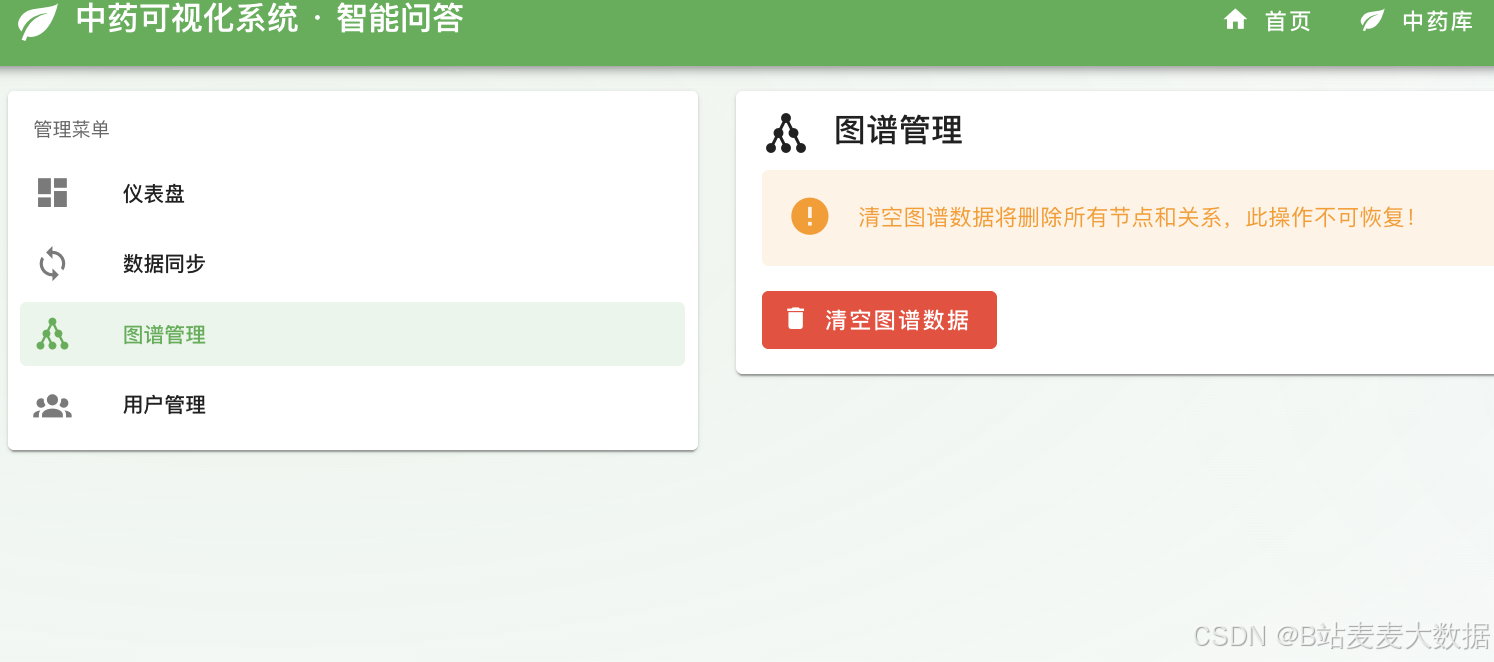

7.3 图谱管理
八、总结与展望
8.1 项目亮点
- 混合数据库架构：结合 MySQL 的结构化数据存储和 Neo4j 的图关系查询
- 交互式可视化：基于 D3.js 的力导向图，支持拖拽、缩放、搜索
- 现代化前端技术：Vue 3 + TypeScript + Pinia + Vuetify
- 完善的认证体系：JWT 安全认证，支持用户注册登录
- 智能问答系统：基于 LLM 的中药知识智能问答
8.2 后续优化方向
┌─────────────────────────────────────────────────────────┐
│ 后续优化方向 │
├─────────────────────────────────────────────────────────┤
│ ✅ 移动端适配优化 │
│ ✅ 图谱数据导出功能（PNG/SVG） │
│ ✅ 高级搜索（多条件组合筛选） │
│ ✅ 图谱路径分析（两点间最短路径） │
│ ✅ 推荐系统（相似中药/方剂推荐） │
│ ✅ 数据同步（MySQL与Neo4j数据自动同步） │
└─────────────────────────────────────────────────────────┘📋 源码获取
如需获取本项目完整源码，请联系 麦麦大数据 获取。
技术交流
如果你对本项目有任何问题或建议，欢迎在评论区交流讨论！
参考资源：
- Vue 3 官方文档: https://vuejs.org/
- D3.js 官方文档: https://d3js.org/
- Neo4j 官方文档: https://neo4j.com/docs/
- Flask 官方文档: https://flask.palletsprojects.com/
💡 提示：本文为技术分享文章，实际开发中请根据业务需求调整技术方案。
关注B站：麦麦大数据
