前言：

在 Linux IPC 体系中，System V 共享内存是速度最快的进程间通信方式。与管道、命名管道需要通过内核缓冲区中转数据不同，共享内存直接将一块物理内存映射到多个进程的虚拟地址空间，进程间数据传递无需内核参与，仅需用户态的内存拷贝，效率远超其他 IPC 方式。本文将从原理、API、实战、内核管理四个维度，全面解析 System V 共享内存的底层逻辑与使用技巧。

---

一. 共享内存核心原理：为什么它最快？

1.1 核心设计思想

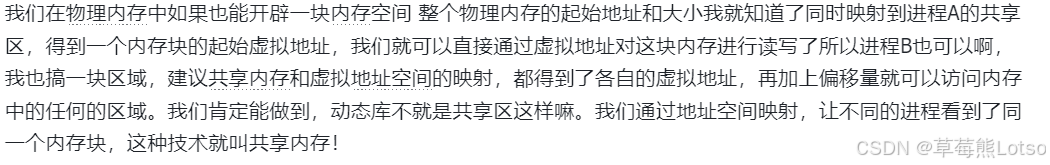

共享内存的本质是 内核维护的一块连续物理内存 ，内核通过特殊的内存管理机制（页表映射），将这块物理内存同时映射到多个进程的虚拟地址空间的 "共享区"（虚拟地址通常在 0xC0000000 附近）。此时，多个进程访问自己虚拟地址空间中的这块区域，本质上是访问同一份物理内存 ------ 数据传递无需经过内核转发，仅需一次用户态内存拷贝，这是其速度最快的核心原因。

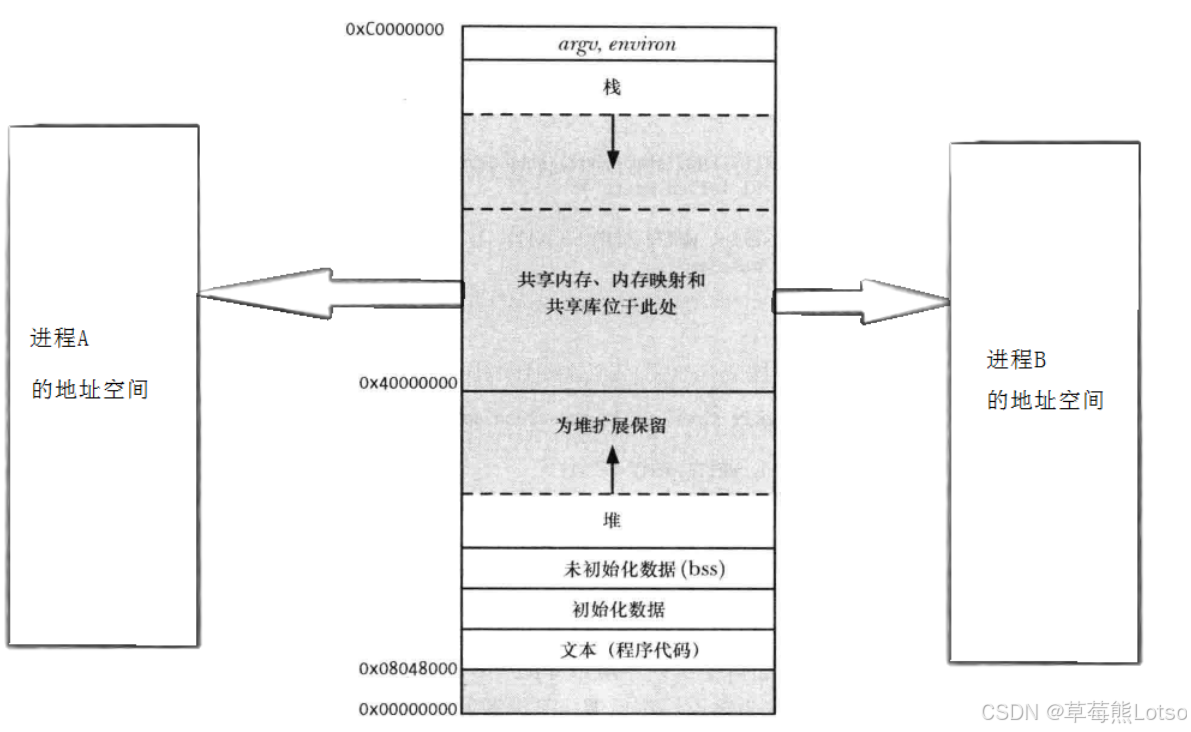

1.2 通信流程与地址空间示意图

进程A虚拟地址空间                物理内存                进程B虚拟地址空间
+------------------------+       +----------------+       +------------------------+
| 0xC0000000  argv/environ |       |                |       | 0xC0000000  argv/environ |
| 栈                     |       |                |       | 栈                     |
| 堆                     |       |  共享内存块    |       | 堆                     |
| 未初始化数据（bss）     |       |  （内核维护）  |       | 未初始化数据（bss）     |
| 初始化数据              |<----->|  4096字节（页） |<----->| 初始化数据              |
| 0x08048000  文本段（代码）|       |                |       | 0x08048000  文本段（代码）|
+------------------------+       +----------------+       +------------------------+

1.3 核心特性

• 无内核中转 ：进程间数据直接通过物理内存交互，无系统调用开销（管道需read/write系统调用）；
• 生命周期随内核 ：共享内存创建后，即使创建进程退出，内存块仍存在于内核中，需手动调用shmctl(IPC_RMID)删除；
• 无同步与互斥：内核不提供数据访问的同步机制，多个进程同时写会导致数据混乱（"临界区问题"），需配合信号量等工具实现同步；
• 跨进程通信 ：支持任意进程间通信（无需亲缘关系），只要进程持有相同的key或shmid；
• 大小建议 ：共享内存大小最好是内存页（PAGE_SIZE，默认 4096 字节）的整数倍，避免内存碎片。


---

二. System V 共享内存核心 API 与内核数据结构

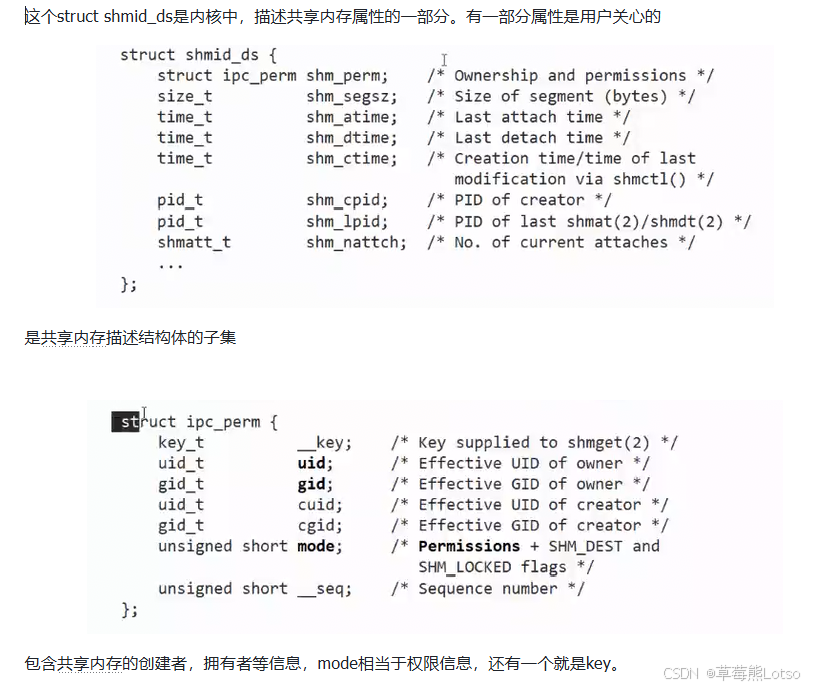

2.1 内核管理数据结构

内核通过struct shmid_ds管理共享内存的属性，是共享内存描述结构体的子集，结合 Linux 2.6.18 内核源码，核心字段如下：

struct shmid_ds {
    struct ipc_perm shm_perm;  // 权限控制结构体（包含key、uid、gid、mode等）
    size_t shm_segsz;          // 共享内存大小（字节）
    pid_t shm_cpid;           // 创建进程PID
    pid_t shm_lpid;           // 最后一次操作该内存的进程PID
    unsigned short shm_nattch; // 当前挂载到该内存的进程数
    time_t shm_atime;          // 最后一次挂载时间（shmat调用时间）
    time_t shm_dtime;          // 最后一次脱离时间（shmdt调用时间）
    time_t shm_ctime;          // 最后一次属性修改时间
    void *shm_unused2;         // 预留字段（内核内部使用）
};

struct ipc_perm是 System V IPC（共享内存、消息队列、信号量）的通用权限结构体，内核通过该结构体的key字段唯一标识一个 IPC 资源。

2.2 核心 API 详解

System V 共享内存的使用流程 遵循 "生成 Key→创建 / 获取共享内存→挂载→读写→脱离→删除" ，核心 API 包括ftok、shmget、shmat、shmdt、shmctl，逐一解析如下：

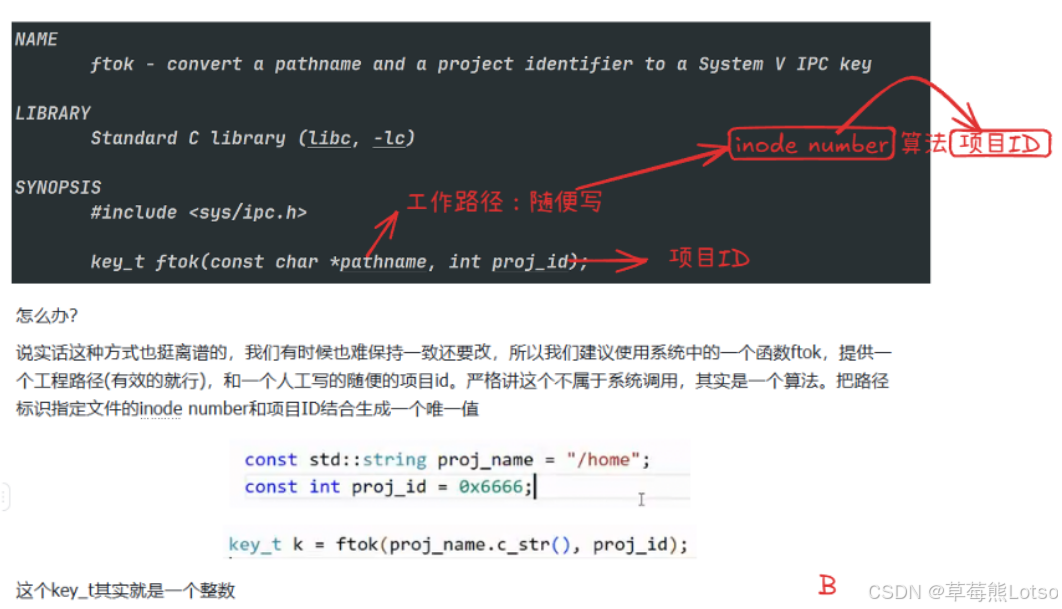

2.2.1 ftok：生成唯一 Key（共享内存的 "身份证"）

用于将 "文件路径 + 项目 ID" 转换为唯一的key_t类型值，作为共享内存的全局标识 ------ 多个进程通过相同的key可获取同一块共享内存。

#include <sys/ipc.h>
key_t ftok(const char *pathname, int proj_id);

• 参数细节 ：
  • pathname：必须是系统中已存在的文件路径（如"/home"），且调用进程对该文件有访问权限
  • proj_id：非 0 的 8 位整数（如0x6666），不同的proj_id会生成不同的key（即使路径相同）；
• 返回值 ：成功返回唯一key，失败返回 - 1（errno会标识错误原因，如文件不存在、权限不足）。

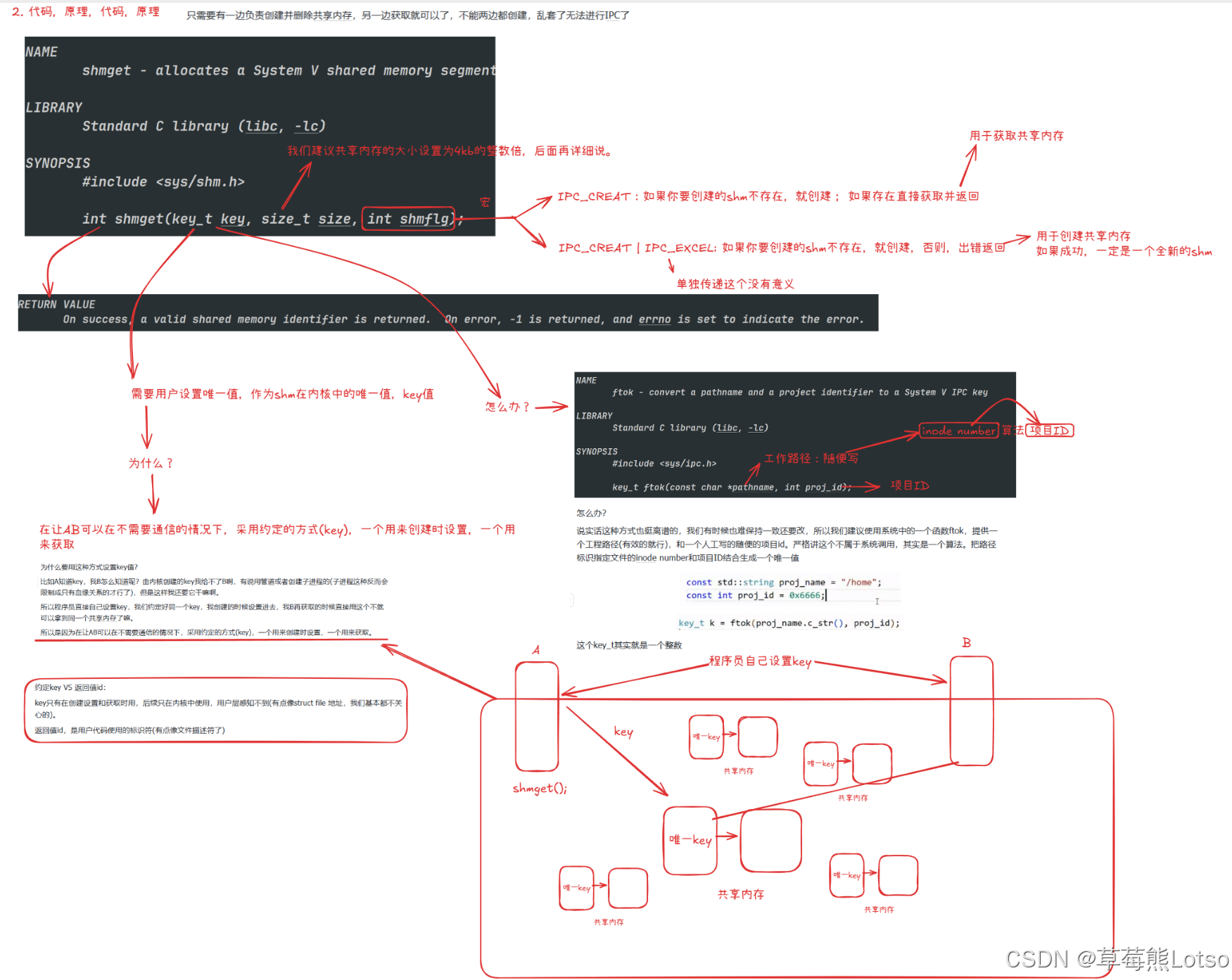

2.2.2 shmget：创建 / 获取共享内存

用于创建新的共享内存或获取已存在的共享内存，返回共享内存标识符（shmid），后续操作均通过shmid关联共享内存。

#include <sys/shm.h>
int shmget(key_t key, size_t size, int shmflg);

参数深度解析：

• key：ftok生成的唯一 Key；
• size：共享内存大小（建议为 4096 的整数倍），创建时需指定，获取时可设为 0；
• shmflg ：权限标志组合，核心组合：
  • IPC_CREAT：若共享内存不存在则创建，存在则直接获取（常用）
  • IPC_CREAT | IPC_EXCL：若共享内存已存在则报错（确保创建全新内存，避免覆盖）；
  • 权限位（如0666）：控制进程对共享内存的访问权限（与文件权限规则一致）；

返回值 ：成功返回shmid（非负整数），失败返回 - 1。

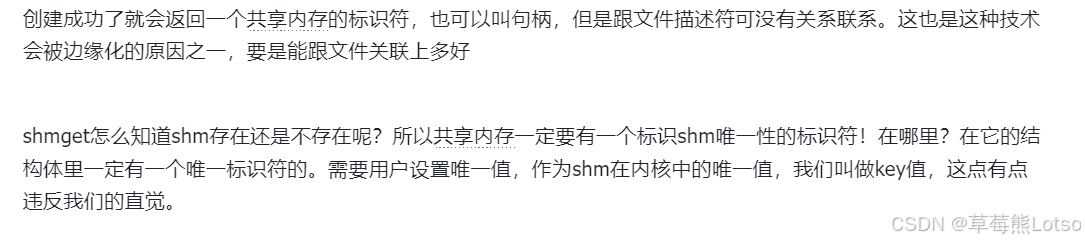

• 关于key值是什么的补充

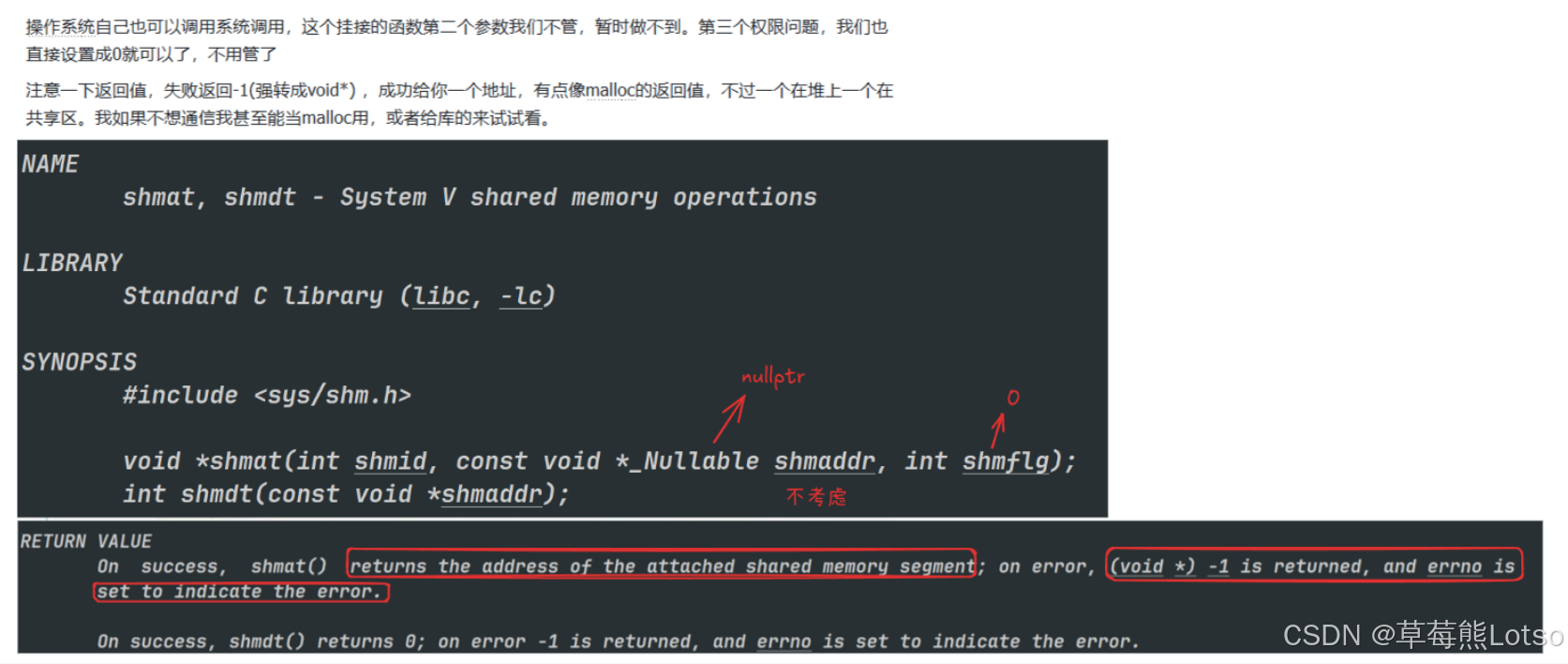

2.2.3 shmat：挂载共享内存

将共享内存映射到当前进程的虚拟地址空间，返回映射后的虚拟地址指针 ------ 进程通过该指针读写共享内存。

#include <sys/shm.h>
void *shmat(int shmid, const void *shmaddr, int shmflg);

参数细节：

• shmid：shmget返回的共享内存标识符；
• shmaddr：指定挂载的虚拟地址（NULL 表示由内核自动分配，推荐使用）；
• shmflg ：挂载标志：
  • 0：可读可写挂载；
  • SHM_RDONLY：只读挂载（进程无写权限）；
  • SHM_RND：若shmaddr非 NULL，将挂载地址向下调整为SHMLBA（内存页边界）的整数倍；

返回值 ：成功返回虚拟地址指针，失败返回(void*)-1。

2.2.4 shmdt：脱离共享内存

将共享内存从当前进程的虚拟地址空间中脱离（解除映射关系），并非删除共享内存。

#include <sys/shm.h>
int shmdt(const void *shmaddr);

• 参数 ：shmaddr：shmat返回的虚拟地址指针；
• 关键注意 ：
  • 脱离后，进程无法再访问该共享内存，但共享内存本身仍存在于内核中；
  • 若进程未调用shmdt就退出，内核会自动解除映射（避免内存泄漏）；
• 返回值：成功返回 0，失败返回 - 1。

2.2.5 shmctl：控制共享内存（核心功能：删除）

用于获取共享内存属性、修改属性或删除共享内存，是共享内存生命周期管理的核心 API。

#include <sys/shm.h>
int shmctl(int shmid, int cmd, struct shmid_ds *buf);

参数深度解析：

• shmid：共享内存标识符；

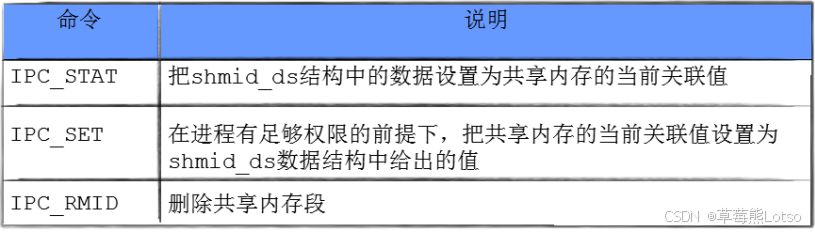

• cmd：控制命令（核心 3 种）：

命令	功能描述
IPC_STAT	获取共享内存属性，存入buf指向的shmid_ds结构体（如查询挂载进程数、大小）
IPC_SET	修改共享内存属性（需进程有CAP_SYS_ADMIN权限），属性值从buf读取
IPC_RMID	标记共享内存为 "待删除"，后续新进程无法挂载，所有进程脱离后内核释放内存

• buf ：存储属性的结构体指针（IPC_RMID时可设为 NULL）；

返回值：成功返回 0，失败返回 - 1。

---

三. 实战案例：基于封装类的共享内存通信

提供Shm.hpp封装类对上述核心 API进行完整封装，无需修改即可使用。结合Writer.cc（写进程）和Reader.cc（读进程），实现跨进程数据读写。

3.1 封装类核心逻辑解析（Shm.hpp）

Shm.hpp封装了 "生成 Key→创建 / 获取→挂载→删除→属性查询" 的全流程，核心接口与 API 映射关系如下：

函数名	调用示例	功能描述
Create()	`shmget(key, size, IPC_CREAT	IPC_EXCL
Get()	shmget(key, size, IPC_CREAT)	获取已存在的共享内存
Attch()	shmat(shmid, NULL, 0)	挂载共享内存，返回虚拟地址指针
Delete()	shmctl(shmid, IPC_RMID, NULL)	删除共享内存
GetShmAttr()	shmctl(shmid, IPC_STAT, &ds)	获取共享内存属性（PID、大小、Key）
Debug()	-	打印shmid、size、key（调试用）

#ifndef __SHM_HPP__
#define __SHM_HPP__

#include <iostream>
#include <cstdio>
#include <sys/shm.h>
#include <string.h>
#include <unistd.h>

const std::string proj_name = "/home";
const int proj_id = 0x6666;
const int g_size = 4096;

static std::string ToHex(long long data)
{
    char buf[16];
    snprintf(buf, sizeof(buf), "0x%llx", data);
    return buf;
}

class Shm
{
public:
    Shm(int size = g_size): _shmid(-1), _size(size), _key(0)
    {}
    ~Shm() {}
private:
    key_t GetKey()
    {
        _key = ftok(proj_name.c_str(), proj_id);
        if(_key < 0)
        {
            perror("ftok");
        }
        return _key;
    }
    bool CreateCoreHelper(int flags)
    {
        // 1. 获取key值
        key_t key = GetKey();
        // 2. 创建共享内存
        _shmid = shmget(key, _size, flags);
        if(_shmid < 0)
        {
            perror("shmget");
            return false;
        }
        return true;
    }
public:
    // 1.创建共享内存
    bool Create()
    {
        return CreateCoreHelper(IPC_CREAT | IPC_EXCL | 0666);
    }
    // 2.获取共享内存
    bool Get()
    {
        return CreateCoreHelper(IPC_CREAT);
    }
    // 3. 删除共享内存
    bool Delete()
    {
        int n = shmctl(_shmid, IPC_RMID, nullptr);
        return n < 0 ? false : true;
    }
    // 4. 获取共享内存属性
    void GetShmAttr()
    {
        struct shmid_ds ds;
        int n = shmctl(_shmid, IPC_STAT, &ds);
        if(n < 0)
        {
            perror("shmctl");
            return ;
        }
        std::cout << ds.shm_cpid << std::endl;
        std::cout << ds.shm_segsz << std::endl;
        std::cout << ToHex(_key) << std::endl;
    }
    // 5. 共享内存映射挂载
    void *Attch()
    {
        _start = (char *)shmat(_shmid, nullptr, 0);
        return _start;
    }
    // 6. 共享内存去关联
    void Detach()
    {
        int n = shmdt(_start);
        (void)n;
    }
    void Debug()
    {
        std::cout << "shmid: " << _shmid << std::endl;
        std::cout << "size: " << _size << std::endl;
        std::cout << "key: " << ToHex(_key) << std::endl;
    }
private:
    int _shmid;
    int _size;
    key_t _key;
    char *_start;
};

typedef struct data
{
    int count;
    char buf[26 * 2];
}buffer_t;
#endif

3.2 Writer 进程：写入数据到共享内存（Writer.cc）

// header only
#include "Shm.hpp"
#include <iostream>
#include <string>
#include <unistd.h>

Shm shm;
class Init
{
public:
    Init()
    {
        shm.Get();
        addr = (char*)shm.Attch();
        std::cout << "addr: " << ToHex((long long)addr) << std::endl;
    }
    ~Init()
    {
        shm.Detach();
    }
    char *Addr()
    {
        return addr;
    }
public:
    char* addr;
};

Init init;
// Write.
int main()
{
    std::cout << "test begin..." << std::endl;

    buffer_t *shmbuf = (buffer_t*)init.Addr();
    shmbuf->count = 0;
    memset(shmbuf->buf, 0, 4096);

    char ch = 'A';
    for(int i = 0; i < 26 * 2; i += 2, ch++)
    {
        shmbuf->buf[i] = ch;
        usleep(234219);
        shmbuf->buf[i + 1] = ch;
        usleep(734217);
        shmbuf->count++;
        usleep(734217);

        sleep(1);
    }
    return 0;
}

3.3 Reader 进程：从共享内存读取数据（Reader.cc）

#include "Shm.hpp"
#include <iostream>
#include <string>
#include <unistd.h>

// // RAII
// Shm shm;
// class Init
// {
// public:
//     Init()
//     {

//     }
//     ~Init()
//     {
//         std::cout << "~Init()" << std::endl;
//     }
// };
// Writer -> shm -> Reader
int main()
{
    // 在内核中创建共享内存
    Shm shm;
    shm.Create();
    char *addr = (char*)shm.Attch();


    buffer_t *shmbuf = (buffer_t*)addr;
    int old = shmbuf->count; // 实现一个简单的保护和同步机制
    while(true)
    {
        if(old != shmbuf->count)
        {
            std::cout << "count: " << shmbuf->count << std::endl;
            std::cout << "data: " << shmbuf->buf << std::endl;
            old = shmbuf->count;
        }
        usleep(74329);

        if(shmbuf->count >= 26)
        {
            break;
        }
    }

    // shm.Debug();
    // shm.GetShmAttr();

    // 删除共享内存   shm.Detach();
    shm.Delete();

    return 0;
}

3.4 编译与运行

3.4.1 Makefile

all:Reader Writer
Reader:Reader.cc
	g++ -o $@ $^ -std=c++11
Writer:Writer.cc
	g++ -o $@ $^ -std=c++11

.Phony:clean
clean:
	rm -f Reader Writer

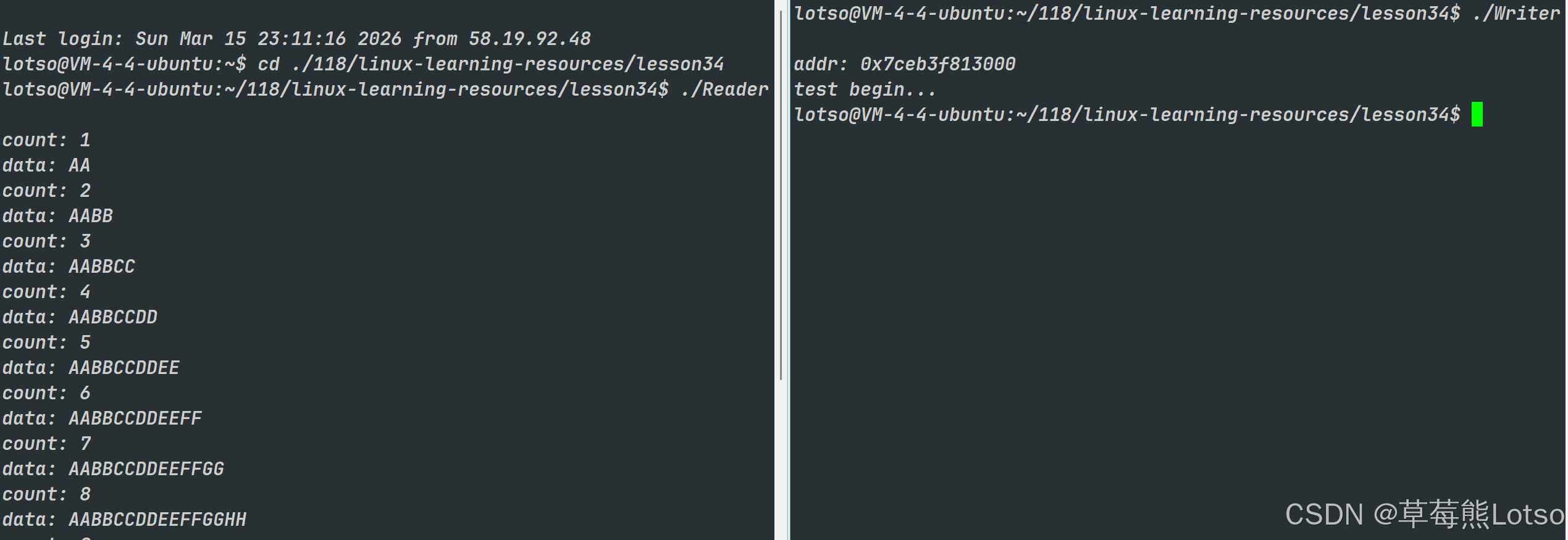

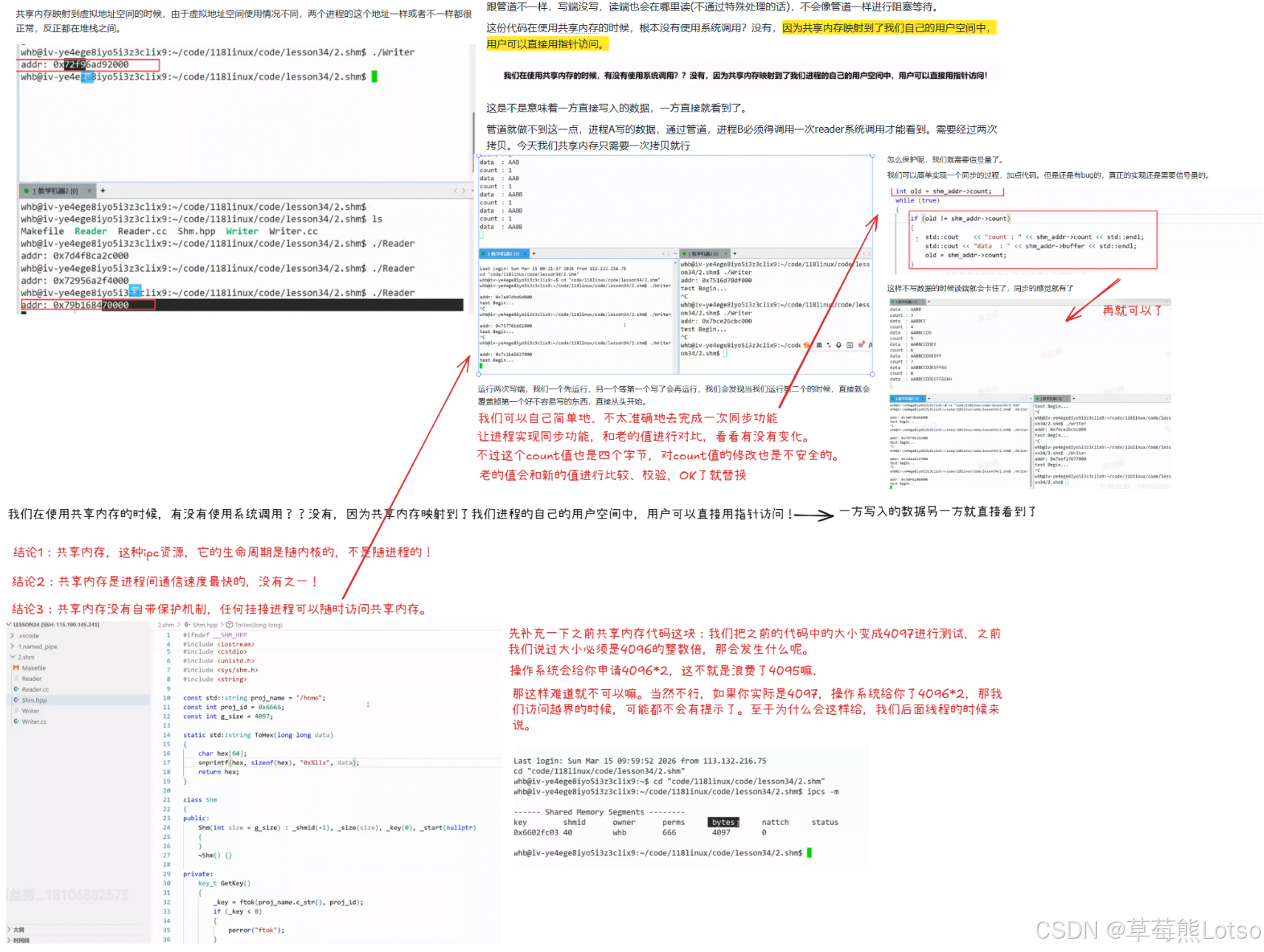

3.4.2 运行步骤与输出结果展示

• 步骤一：先运行./Reader
• 步骤二：再运行./Writter

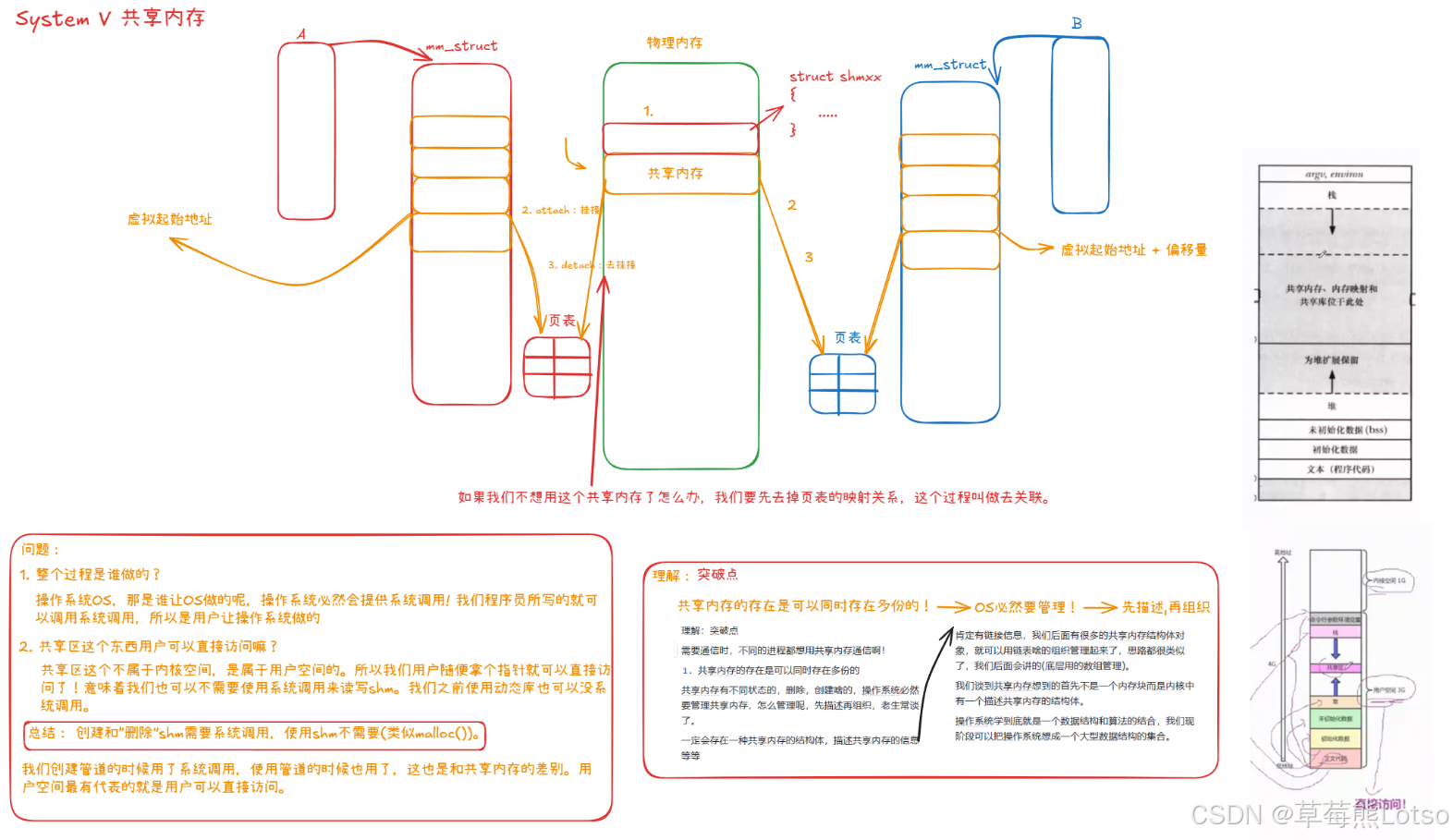

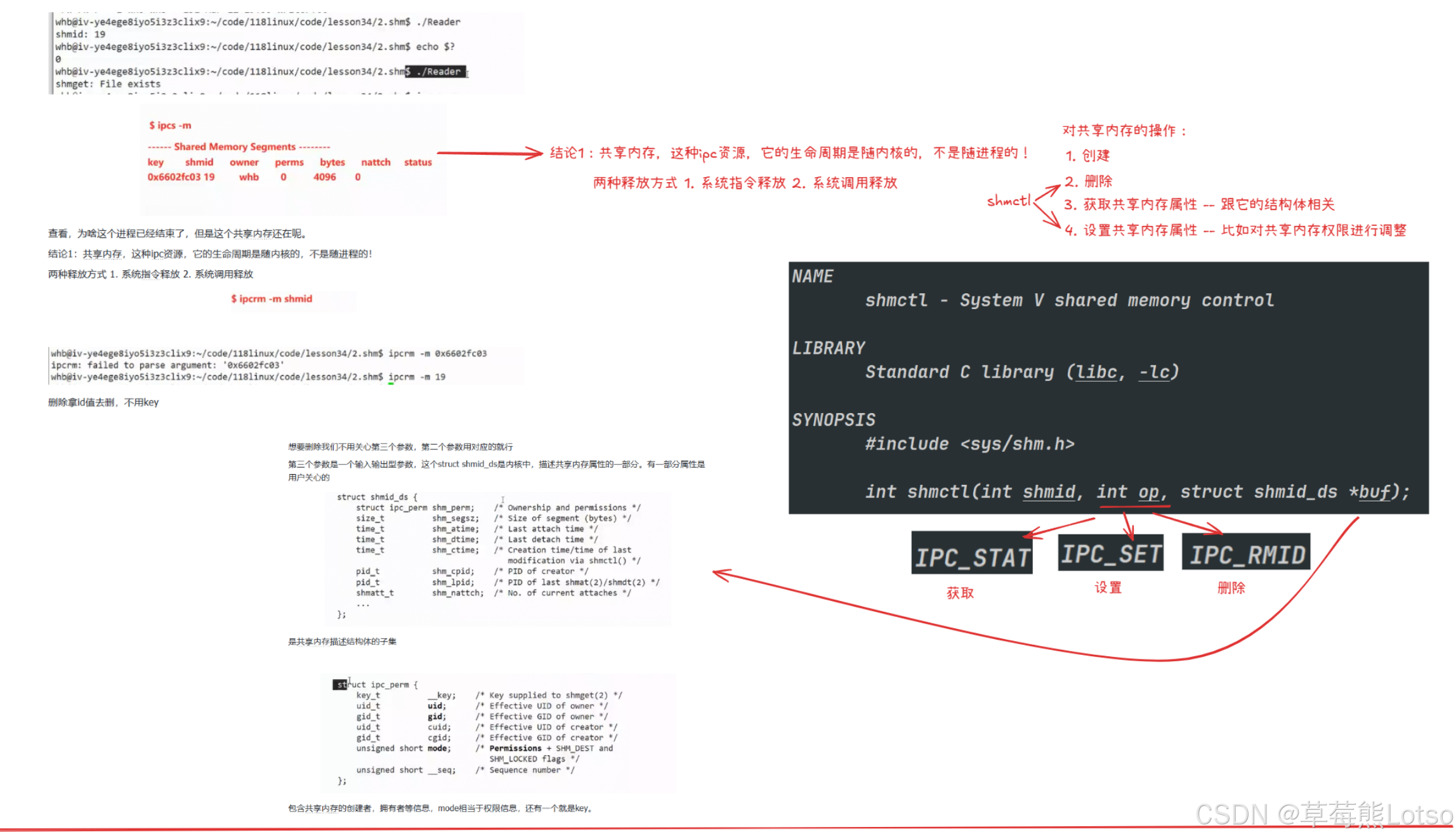

重要知识点图示理解：

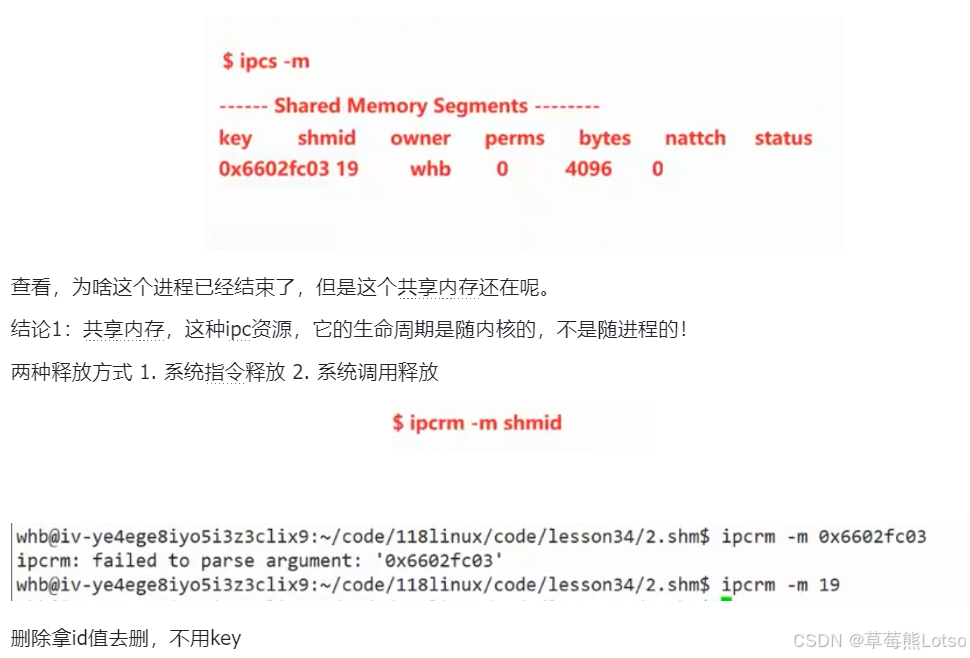

3.5 残留共享内存清理（上面图中其实也有写）

若进程异常退出导致共享内存未删除，可通过以下命令手动清理：

# 查看所有System V共享内存
ipcs -m

# 删除指定shmid的共享内存（如shmid=688145）
ipcrm -m 688145

---

四. 内核如何管理 System V 共享内存

根据附录的内核源码解析，内核通过struct ipc_ids和struct shmid_kernel管理所有共享内存资源，核心逻辑如下：

• 全局管理结构 ：内核维护shm_ids全局变量（struct ipc_ids类型），记录系统中所有共享内存的元数据（如max_id、in_use、entries数组）；
• 索引机制 ：struct ipc_id_ary的entries数组存储struct kern_ipc_perm指针，内核通过shmid索引到对应的共享内存权限结构体；
• 物理内存关联 ：struct shmid_kernel包含struct file *shm_file字段，通过文件系统的inode和vm_area_struct实现物理内存与进程虚拟地址的映射。

简单来说：内核将共享内存抽象为一种特殊的 IPC 资源，通过 "Key→shmid→内核数据结构→物理内存" 的链路，实现对共享内存的创建、挂载、脱离、删除等操作的统一管理。

---

五. 关键问题与避坑指南

5.1 共享内存的同步问题（核心坑！）

共享内存本身无同步与互斥机制，若多个进程同时写入，会导致数据覆盖（如进程 A 写 "hello"，进程 B 同时写 "world"，最终可能得到 "hwllo" 等混乱数据）------ 这是 PPT 反复强调的重点问题。

解决方案：

• 配合 System V 信号量：用信号量的 P/V 操作（申请 / 释放资源）保护临界区，确保同一时间仅一个进程访问共享内存；
• 管道通知机制：如 PPT 实例 2 所示，用命名管道实现 "信号唤醒"（Writer 写完成后向管道发信号，Reader 收到信号后再读）；
• 文件锁：通过fcntl函数给共享内存关联的文件加锁，实现简单的互斥访问。

5.2 共享内存的删除机制

• shmctl(shmid, IPC_RMID, NULL)的作用是 "标记删除"，而非 "立即删除"：
  • 标记后，新进程调用shmget无法获取该共享内存；
  • 已挂载的进程仍可正常读写，直到所有进程调用shmdt脱离；
  • 最后一个进程脱离后，内核才会真正释放物理内存。
• 若未调用IPC_RMID，共享内存会一直残留于内核中，直到系统重启（需手动清理）。

5.3 常见错误与排查

错误现象	原因分析	解决方案
shmget报错 "File exists"	使用 `IPC_CREAT	IPC_EXCL` 创建已存在的内存
shmat返回(void*)-1	权限不足（如创建时权限为 0600）	创建时指定0666权限
读取数据为空或乱码	1. Writer 未写入就读取；2. 无同步机制	增加sleep延迟或实现同步机制
进程退出后内存未释放	未调用shmctl(IPC_RMID)	ipcs -m查询 +ipcrm -m shmid手动删除

5.4 共享内存与其他 IPC 的性能对比与总结

IPC 方式	数据传递路径	核心开销	适用场景	速度排名
匿名管道	进程 A→内核缓冲区→进程 B	2 次系统调用 + 2 次内存拷贝	亲缘进程、简单数据流	3
命名管道	进程 A→内核缓冲区→进程 B	2 次系统调用 + 2 次内存拷贝	任意进程、简单数据流	2
System V 共享内存	进程 A→共享内存→进程 B	0 次系统调用 + 1 次内存拷贝	高频 / 大数据量跨进程通信	1

---

结尾：

🍓 我是草莓熊 Lotso！若这篇技术干货帮你打通了学习中的卡点：
👀 【关注】跟我一起深耕技术领域，从基础到进阶，见证每一次成长
❤️ 【点赞】让优质内容被更多人看见，让知识传递更有力量
⭐ 【收藏】把核心知识点、实战技巧存好，需要时直接查、随时用
💬 【评论】分享你的经验或疑问（比如曾踩过的技术坑？），一起交流避坑
🗳️ 【投票】用你的选择助力社区内容方向，告诉大家哪个技术点最该重点拆解
技术之路难免有困惑，但同行的人会让前进更有方向～愿我们都能在自己专注的领域里，一步步靠近心中的技术目标！

结语：System V 共享内存是 Linux 中效率最高的 IPC 方式，核心优势在于 "无内核中转、用户态直接通信"。共享内存适合高频、大数据量的跨进程通信场景（如服务器集群数据共享、高频交易系统、视频流传输）。若需实现安全的同步通信，可后续学习 System V 信号量的使用，将二者结合实现 "高效 + 安全" 的跨进程通信。创作不易，觉得有帮助的话，欢迎点赞、收藏、关注三连～ 后续会持续更新 Linux IPC 系列（信号量、消息队列），带你从底层吃透进程间通信技术。
