水系锌离子电池（AZIBs）成本低、安全性高、环境友好，是大规模储能的种子选手。但锌负极的枝晶生长和副反应，一直卡着脖子。
集流体设计是破局的关键。铝（Al）在非水系电池里是集流体王者------低密度、高导电、低成本。但到了水系体系，它立马"水土不服"：表面那层Al₂O₃钝化层，既阻碍锌成核，又会在弱酸性电解液里溶解，导致铝基底被腐蚀。
钝化、腐蚀，两个死结绑在一起，铝集流体在水系电池里就是"废材"。
苏州大学孙靖宇教授和南方科技大学慕永彪博士团队最近在《ACS Nano》上发了一篇，用2秒焦耳热 ，在铝箔表面原位长了一层氮掺杂碳（NC）保护层，把这对矛盾一刀剪开。
工艺很巧：先在铝箔上水热生长ZIF-8薄膜，然后用150 A、30 V 的单脉冲，2秒内升温到900°C ，ZIF-8碳化成致密、连续、强附着的NC层。关键是，铝的熔点是660°C，但焦耳热太快，铝还没反应过来，碳化已经完成------热变形？不存在的。
这层NC膜干了三件事：物理屏障防腐蚀、亲锌位点诱导均匀沉积、抑制析氢副反应 。结果：对称电池循环超过3500小时，锌-碘软包电池在低N/P比（1.77）下稳定跑1000圈。而且焦耳热工艺比传统炉子节能、低碳，不是只发论文，是真能算账。
01 焦耳热2秒：在铝熔点边上"闪"出一层碳盔甲
先看图1a的工艺。第一步，水热反应在铝箔上长一层ZIF-8薄膜。第二步，焦耳热单脉冲，150 A、30 V，2秒冲到900°C，ZIF-8碳化成NC层。
关键在这儿：铝的熔点是660°C，900°C早就化了。但焦耳热是超快加热+超快冷却 ，铝基体还没热透，碳化已经完成------铝保持固态，碳层已经焊上。这是传统炉子做不到的。

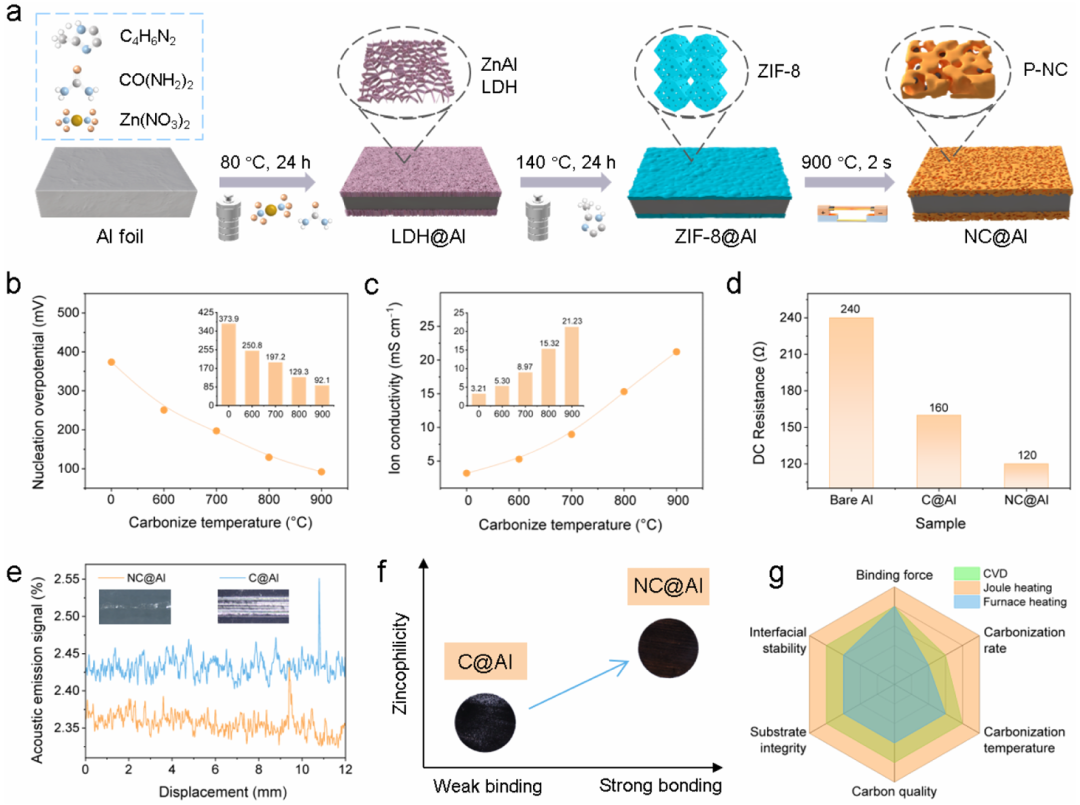

图2a的制备流程示意，图2b-c优化碳化温度，900°C时离子电导率和成核过电位平衡得最好。
图2d的电阻测试，NC@Al的电阻~120 Ω，和裸铝差不多------碳层没挡电子传输 。图2e的机械剥离测试，NC@Al的结合力**~507.76 mN** ，是传统碳包覆（C@Al，~93.69 mN）的5倍多------焊得死。
图2f的雷达图，焦耳热法在碳化速率/温度、膜层质量、结合强度、界面稳定性、基底完整性五个维度上，全面碾压传统炉子和CVD。
02 防腐蚀+亲锌：DFT算出来，实验跑出来
图3把机理拆开。

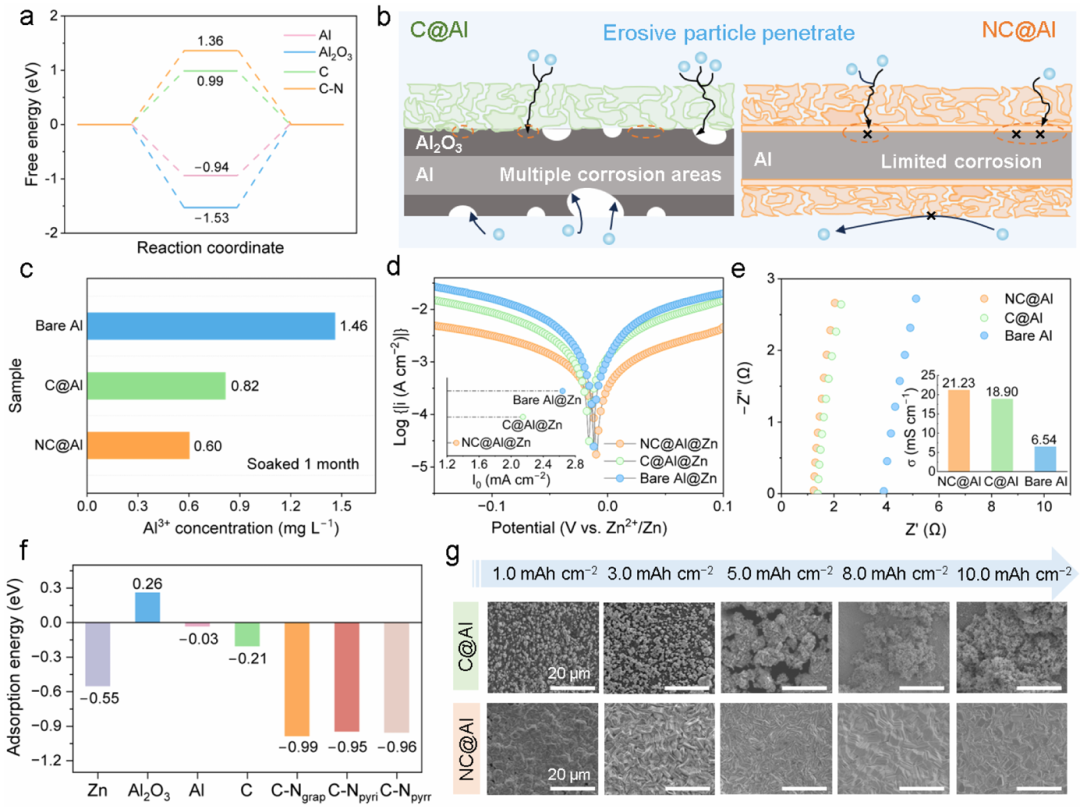

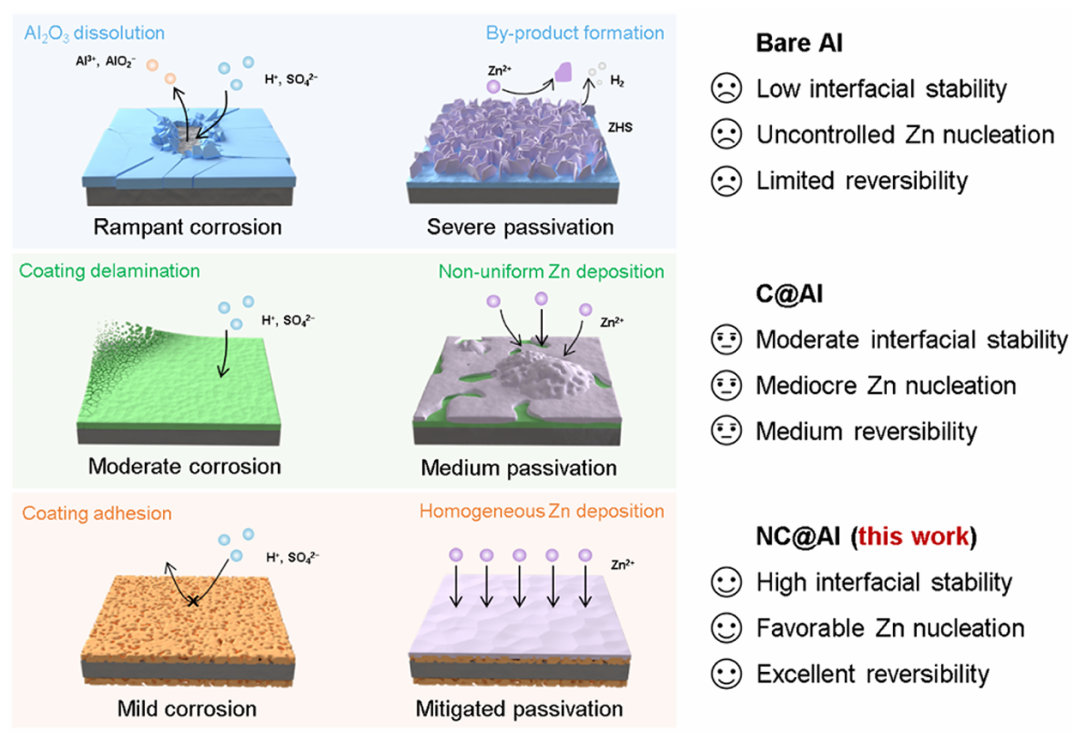

图3a的DFT计算，N掺杂碳（NC）的析氢自由能（ΔG_H）很高------析氢副反应被抑制。图3b的示意图，NC层像双面胶，物理上把电解液和铝基底隔开，C@Al的涂层会剥落，NC@Al不会。
图3c的ICP测试，NC@Al在2M ZnSO₄里泡一个月，溶解的Al³⁺浓度最低------抗腐蚀，实锤。图3d的塔菲尔曲线，NC@Al@Zn电极腐蚀电流最低。
图3e的锌离子电导率，NC@Al最高------NC层亲锌，Zn²⁺跑得快。图3f的DFT计算，Zn原子在N掺杂碳上的吸附能更强------亲锌位点，实锤了。
图3g的SEM，NC@Al上从低到高容量下锌沉积均匀、致密；C@Al上全是枝晶。
03 界面电化学：抑制析氢、诱导均匀沉积
图4是界面行为。

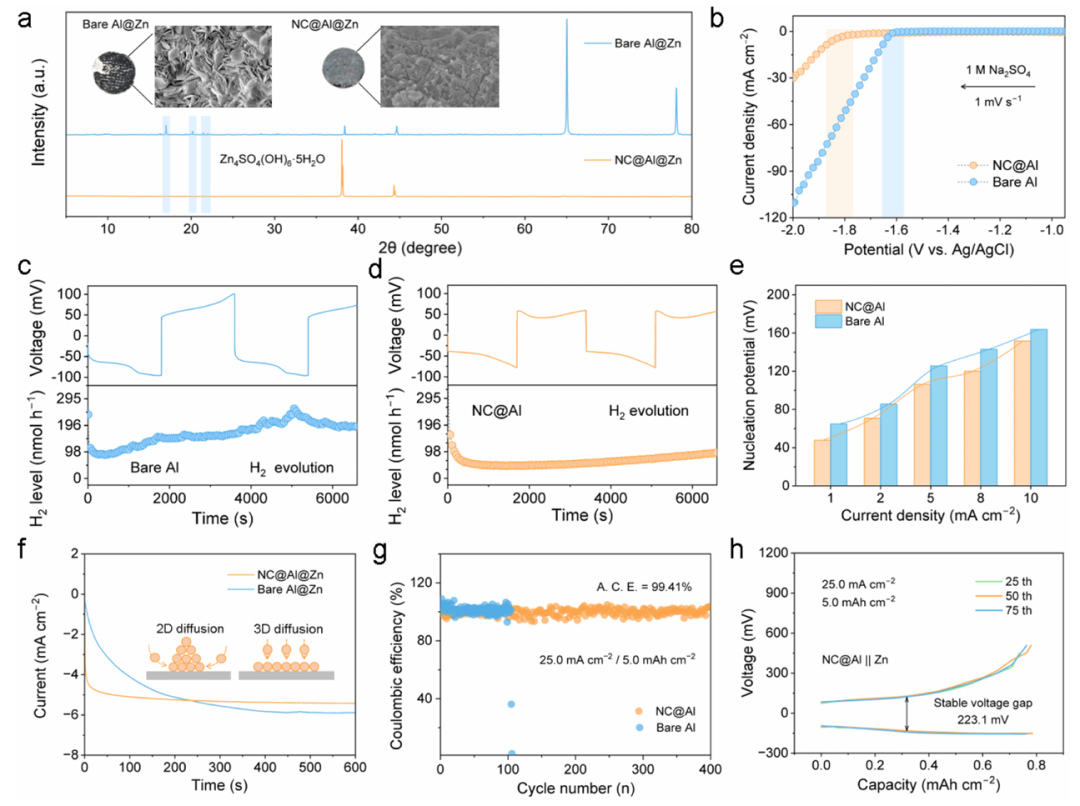

图4a的XRD，循环后裸Al@Zn电极表面有大量副产物（碱式硫酸锌），NC@Al@Zn干干净净------副反应被压住了。
图4b的LSV，NC@Al在1M Na₂SO₄里析氢过电位更高------动力学上抑制析氢。图4c-d的原位DEMS，电镀/剥离过程中，NC@Al的H₂产生量远低于裸Al------直接证据。
图4e，NC@Al在不同电流密度下锌成核过电位都更低------好形核，均匀沉积的基础。图4f的计时电流曲线，NC@Al在50秒内就从2D扩散转为稳定的3D扩散模式，裸Al长时间停在2D扩散------枝晶的温床。
图4g-h，25 mA/cm²/5 mAh/cm²的高电流/容量下，NC@Al@Zn不对称电池跑超过400圈，平均库伦效率99.41%。
04 3500小时：模拟算出来，显微镜看到，电池跑出来
图5是锌沉积和稳定性验证。

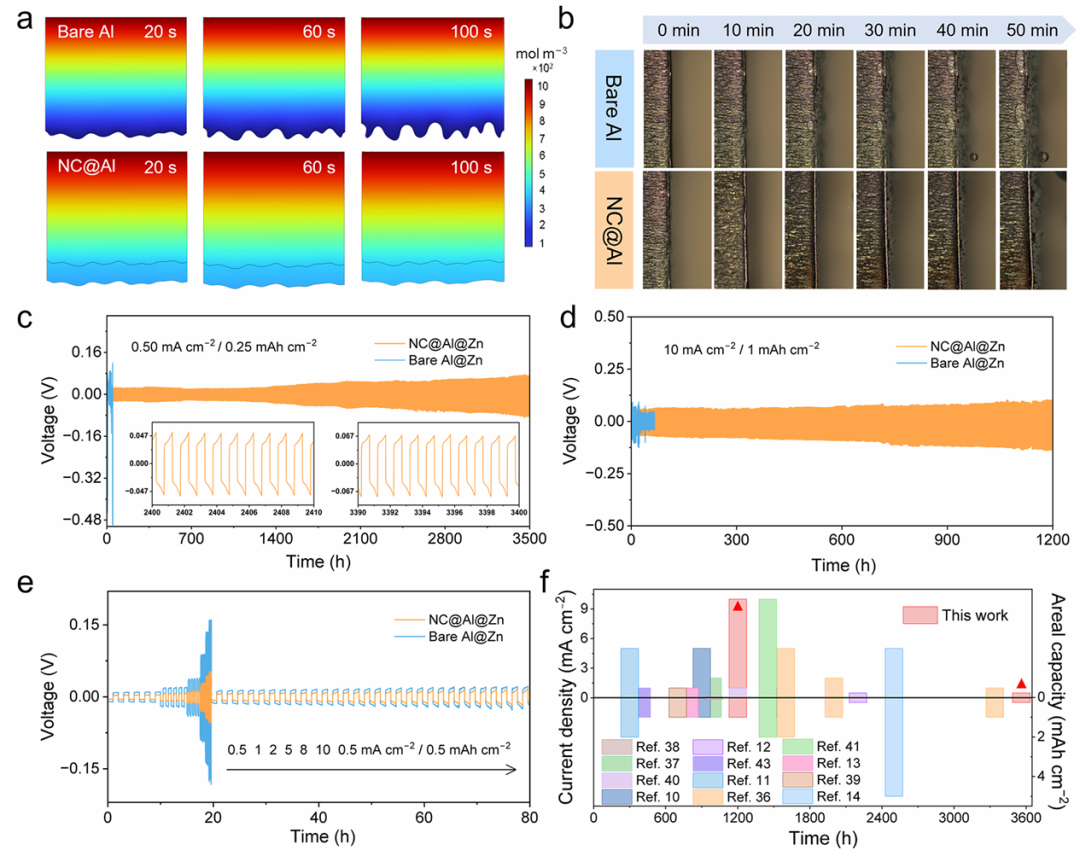

图5a的有限元模拟，NC@Al表面电流密度和离子流分布更均匀，裸铝表面有尖端效应------枝晶从这儿长。
图5b的原位光学显微镜，NC@Al在50分钟内没气泡、没枝晶，沉积均匀；裸铝表面全是气泡（析氢/腐蚀）和不规则沉积------肉眼可见的区别。
图5c-d是对称电池，0.5 mA/cm²/0.25 mAh/cm²下，NC@Al@Zn稳定循环超过3500小时；拉到10 mA/cm²/1 mAh/cm²的高倍率，还能跑1200小时。裸铝？几百小时就崩了。
图5e的倍率性能，NC@Al@Zn在各电流密度下极化电压都更低。图5f和文献比，循环寿命优势明显。
05 全电池和软包：N/P比1.77，1000圈不衰减
图6是实用化验证。

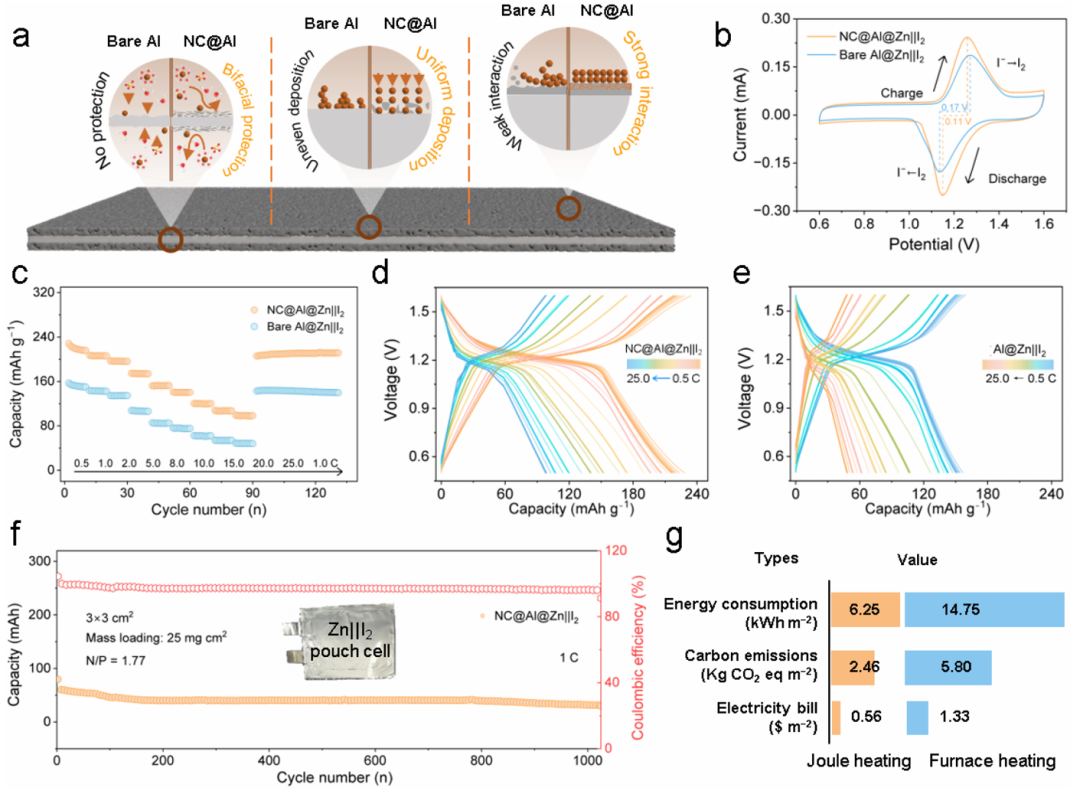

图6a的示意图总结NC@Al的协同优势：物理屏障+亲锌层，二合一。
图6b-d，和碘正极配的全电池，NC@Al基电池电流响应更高、极化更低、比容量更高、倍率更好。图6e，1C下稳定循环超过1000次。
图6f的软包电池（3×3 cm²，载量25 mg/cm²，N/P比1.77），1000圈后依然稳定------N/P比低，意味着锌负极不过量，这是往实用化走的硬指标。
图6g的技术经济分析，焦耳热工艺比传统管式炉能耗低、CO₂排放少------不是只发论文，是真能算账。
06 这事的看点：2秒镀膜，把铝从"废材"变成"王牌"
把这篇的逻辑抽出来，其实是三层设计叠在一起：
工艺层：焦耳热2秒，900°C，在铝熔点边上"闪"出一层碳膜。快，所以铝不化；准，所以碳层致密。
材料层：NC层，既是物理屏障防腐蚀，又是亲锌层诱导均匀沉积，还抑制析氢。一石三鸟。
应用层：对称电池3500小时，软包1000圈，N/P比1.77，能耗低、排放少------从实验室到实用，路铺好了。
最后落在应用上：给铝箔穿上"防弹衣"，把钝化-腐蚀的死结一刀剪开。这套思路，不止锌电池，其他水系体系也能借。
文献信息
Overcoming Passivation--Corrosion Dilemma of Al Current Collector for Aqueous Zn Battery
ACS Nano , 2026
DOI: 10.1021/acsnano.6c01234
