Sim2Sim (Simulation-to-Simulation) 指的是在不同的仿真环境之间进行知识迁移或验证的过程。
在具身智能的开发流程中，它通常位于Sim2Real（仿真到现实）之前，具有以下几层含义：
跨平台验证：在动力学仿真器 A（如Isaac Gym(即现在的Isaac Lab)，适合大规模强化学习）中训练出的算法，在不经过任何修改的情况下，直接放到仿真器 B（如MuJoCo 或Gazebo，物理特性更精细）中去跑。如果效果一致，说明你的算法具有较好的泛化性。
从高层到低层的映射： 在具身智能中，我们常在"视觉仿真器"（如 AI2-THOR）中训练感知和逻辑决策，然后将动作指令传递给"物理仿真器"（如PyBullet）来执行精细的抓取动作。这个对接过程就是Sim2Sim。
模型精简与蒸馏： 有时我们在一个极其理想的仿真环境中训练一个复杂的模型，然后将其迁移到一个模拟了更多噪声（传感器误差、延迟）的仿真环境中进行压力测试。
直接从仿真环境跳到真机（Sim2Real）代价极高且容易损坏硬件。Sim2Sim是一个低成本的"中间站"，用来排查坐标系不统一、物理参数不匹配等问题。
1 学习目标
理解机器人运动的空间表示，掌握齐次变换矩阵的使用。
（1）笛卡尔坐标系与关节坐标系
（2）齐次矩阵（4×4）表示位姿
（3）平移、旋转（欧拉角、四元数）
（4）坐标系之间的转换与链式计算
2 内容
2.1笛卡尔坐标系与关节坐标系
在机器人世界里，所有的任务都可以简化为：把一个点A坐标系转换到B坐标系。
（1）笛卡尔坐标系
描述物体在三维空间的位置(x, y, z)
（2）关节坐标系
描述机器人每个电机转了多少度
（3）学习目标
建立一套数学公式，让电脑知道：当电机转动30度时，机器人的手指尖在空间中具体哪个(x, y, z)位置。
2.2 平移与旋转
2.2.1 平移
（1）定义
物体在空间中的位置变化，即物体在某个方向上移动而不改变其形状和姿态。
（2）数学表示
通常用一个3x1的列向量P=[x, y, z]^T表示
2.2.2 旋转
（1）物体绕某固定点或轴的转动，即位置、方向变化，形状大小不变。旋转有三种表达式，分别为旋转矩阵、欧拉角、四元数
（2）旋转矩阵
定义：一个3x3的正交矩阵（行列式为 1）
核心特性：
用途：最适合进行数学推导和坐标变换
（3）欧拉角
定义：将旋转拆分为绕三个轴的顺序旋转（如 Roll-Pitch-Yaw）
致命伤：万向节死锁（Gimbal Lock）。当第二个旋转角为90°时，第一轴和第三轴会重合，丢失一个自由度
注意点：必须搞清楚旋转顺序（是ZYX还是XYZ）以及是绕"固定轴"还是"转动轴"旋转
（4）四元数（Quaternions）
定义：用4个数q= (w, x, y, z)表达旋转。
优势：没有奇异性（不会死锁），插值平滑（适合动画和轨迹规划），计算量比矩阵小。
Sim2Sim必备：在Isaac Lab或MuJoCo的代码里，物体姿态通常直接以四元数形式存储。
齐次矩阵（4×4）表示位姿平移、旋转（欧拉角、四元数）坐标系之间的转换与链式计算（Python中可以使用
PyTransform3D）
2.3 机器人正运动学
由关节转角、连杆等参数计算机器人末端相对基坐标系位姿。
2.3.1 正运动学建模
① 建立连杆坐标系
我们需要在机器人的每一个关节上定义一个坐标系。目前工业界和学术界最通用的方法是D-H参数法 (Denavit-Hartenberg Convention)。
它通过4个参数（连杆长度
、连杆转角
Sim2Sim注意点：虽然D-H很经典，但在Isaac Lab或MuJoCo中，通常直接使用URDF (Unified Robot Description Format)，软件直接算好了。URDF更加直观，直接定义了子坐标系相对于父坐标系的
② 计算单步变换矩阵
对于每一个关节i，根据其当前的旋转角度
这个矩阵里包含了：
这一段机械臂的物理长度。
当前电机转动的角度。
③ 链式法则相乘（总变换）
最终得到的矩阵的右上角3x1部分就是末端的位置，左上角3x3部分就是末端的姿态。

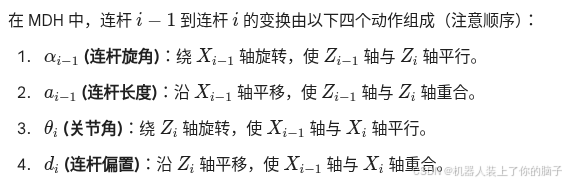

2.3.2 MDH参数法
2.3.3 齐次变换矩阵
联系平移和旋转。需要掌握如何构建这个4*4矩阵。
左上角 (R)：旋转部分
右上角 (P)：平移部分
左下角 (0)：透视缩放（机器人学中固定为 0）
核心意义：将"旋转乘法 + 平移加法"的混合运算，统一成了单一的矩阵乘法
2.3.4 坐标变换
左乘（相对固定参考系）：如果物体的变换是相对于"世界坐标系（Static Frame）"发生的，连续变换时矩阵从左边往右乘。
右乘（相对自身当前系）：如果物体的变换是相对于"当前自身坐标系（Body Frame）"发生的，矩阵从右边往左乘。
2.4 机器人逆运动学
已知末端相对于机器人基坐标系位姿，求解各关节角（结果不唯一）。主要求解方式两种：解析法 和数值迭代法。
2.4.1 解析法
通过建立逆运动学方程，直接求解关节角度。这种方法通常适用于结构较简单的机器人，如具有较少自由度的机械臂。解析法的优点是计算速度快，且能得到精确解，但在某些情况下可能会有多个解或无解的情况
2.4.2 数值迭代法
通过迭代优化算法逐步逼近目标姿态。这种方法适用于结构复杂或自由度较高的机器人，能够处理较为复杂的逆运动学问题。常见的数值方法包括牛顿-拉夫森法和梯度下降法。尽管数值迭代法灵活性更高，但其收敛速度和计算时间通常较慢，并且可能陷入局部最优解。
在机器人逆运动学求解中，常用的库包括KDL、Track-IK（数值迭代法）和IKFast（解析算法库），它们各自具有不同的优势和应用场景，为机器人运动控制提供了强有力的支持。
