一、拉普拉斯变换

1. 概念

拉普拉斯变换（Laplace Transform）是一种将时域连续函数 f(t)f(t)f(t)（t≥0t \ge 0t≥0）映射为复频域函数 F(s)F(s)F(s) 的积分变换。其定义为：

F(s)=L{f(t)}=∫0∞f(t)e−st dt,s=σ+jω F(s) = \mathcal{L}\{f(t)\} = \int_{0}^{\infty} f(t) e^{-st} \, dt, \quad s = \sigma + j\omega F(s)=L{f(t)}=∫0∞f(t)e−stdt,s=σ+jω

其中 sss 为复变量（复频率）。通过该变换，微分方程 可转化为代数方程，极大简化了线性时不变系统的分析。

2. 特点

a. 微分→代数

时域中的导数 dfdt\frac{df}{dt}dtdf 对应 sF(s)−f(0−)sF(s)-f(0^-)sF(s)−f(0−)，微分方程化为有理分式方程。

b. 自动包含初始条件

变换过程中直接代入 f(0−)f(0^-)f(0−)、f′(0−)f'(0^-)f′(0−) 等，无需单独求解常数。

c. 收敛域（ROC）

积分收敛的 sss 范围决定了变换的唯一性和系统的因果性/稳定性。

d. 传递函数

系统输出与输入之比 H(s)=Y(s)/X(s)H(s) = Y(s)/X(s)H(s)=Y(s)/X(s)，零极点分析直观判断稳定性。

e. 卷积定理

时域卷积 f(t)∗g(t)f(t)*g(t)f(t)∗g(t) 对应频域乘积 F(s)G(s)F(s)G(s)F(s)G(s)。

以下是您要求的拉普拉斯变换实例部分，承接上面的概念与特点，格式保持一致：

您说得对，问题出在 Markdown 标题层级不统一 和 内容重复/断裂。

以下是 修正后的完整排版 ，从 ## &emsp;&emsp;3. 实例：RLC电路的瞬态响应分析 开始，保持结构清晰、层级统一、无重复断裂：

3. 实例：RLC电路的瞬态响应分析

以经典的 RLC 串联电路为例，演示拉普拉斯变换如何将时域微分方程转化为频域代数方程，从而简化瞬态响应的求解过程。

a. 物理模型建立

考虑一个 RLC 串联电路，输入电压为 vs(t)v_s(t)vs(t)，回路电流为 i(t)i(t)i(t)。根据电路理论，三个基本元件的电压-电流关系如下：

（1）电阻 RRR（欧姆定律）：

vR(t)=R⋅i(t) v_R(t) = R \cdot i(t) vR(t)=R⋅i(t)

（2）电感 LLL（法拉第电磁感应定律）：

vL(t)=L⋅di(t)dt v_L(t) = L \cdot \frac{di(t)}{dt} vL(t)=L⋅dtdi(t)

（3）电容 CCC（电荷守恒 + 电容定义）：

i(t)=dq(t)dt,q(t)=C⋅vC(t) i(t) = \frac{dq(t)}{dt}, \quad q(t) = C \cdot v_C(t) i(t)=dtdq(t),q(t)=C⋅vC(t)

消去电荷 q(t)q(t)q(t)，得到电容电压表达式：

vC(t)=1C∫−∞ti(τ)dτ v_C(t) = \frac{1}{C} \int_{-\infty}^{t} i(\tau) d\tau vC(t)=C1∫−∞ti(τ)dτ

工程上常用单边拉普拉斯变换 ，假设系统在 t<0t<0t<0 时处于初始松弛状态（电容初始电压为 0，电感初始电流为 0），因此积分下限可改为 0：

vC(t)=1C∫0ti(τ)dτ v_C(t) = \frac{1}{C} \int_{0}^{t} i(\tau) d\tau vC(t)=C1∫0ti(τ)dτ

根据 KVL（基尔霍夫电压定律），沿回路绕行一周的电压代数和为零：

vL(t)+vR(t)+vC(t)=vs(t) v_L(t) + v_R(t) + v_C(t) = v_s(t) vL(t)+vR(t)+vC(t)=vs(t)

代入上述元件方程，得到 RLC 串联电路的积分-微分方程：

Ldi(t)dt+R i(t)+1C∫0ti(τ)dτ=vs(t) L\frac{di(t)}{dt} + R\,i(t) + \frac{1}{C}\int_0^t i(\tau)d\tau = v_s(t) Ldtdi(t)+Ri(t)+C1∫0ti(τ)dτ=vs(t)

该方程完整描述了电路的动态行为，但在时域直接求解需要处理微分和积分运算，较为复杂。

b. 拉普拉斯变换（时域 → s 域）

对上述方程两边同时取拉普拉斯变换，利用以下变换对：

时域表达式	拉普拉斯域表达式	说明
i(t)i(t)i(t)	I(s)I(s)I(s)	电流的象函数
di(t)dt\frac{di(t)}{dt}dtdi(t)	sI(s)−i(0−)sI(s) - i(0^-)sI(s)−i(0−)	微分性质，含初始条件
∫0ti(τ)dτ\int_0^t i(\tau) d\tau∫0ti(τ)dτ	I(s)s\frac{I(s)}{s}sI(s)	积分性质
vs(t)v_s(t)vs(t)	Vs(s)V_s(s)Vs(s)	输入电压的象函数

代入初始条件 i(0−)=0i(0^-) = 0i(0−)=0（零初始电流），得到：

L⋅[sI(s)]+R⋅I(s)+1C⋅I(s)s=Vs(s) L \cdot [sI(s)] + R \cdot I(s) + \frac{1}{C} \cdot \frac{I(s)}{s} = V_s(s) L⋅[sI(s)]+R⋅I(s)+C1⋅sI(s)=Vs(s)

提取公因子 I(s)I(s)I(s)：

I(s)[Ls+R+1Cs]=Vs(s) I(s) \left[ Ls + R + \frac{1}{Cs} \right] = V_s(s) I(s)[Ls+R+Cs1]=Vs(s)

整理得到系统的传递函数（输出电流与输入电压之比）：

H(s)=I(s)Vs(s)=1Ls+R+1Cs H(s) = \frac{I(s)}{V_s(s)} = \frac{1}{Ls + R + \frac{1}{Cs}} H(s)=Vs(s)I(s)=Ls+R+Cs11

为了写成标准的有理函数形式 （分子分母均为 sss 的多项式），分子分母同时乘以 sss：

H(s)=sLs2+Rs+1C H(s) = \frac{s}{Ls^2 + Rs + \frac{1}{C}} H(s)=Ls2+Rs+C1s

进一步化为标准二阶系统形式 ，分子分母同时除以 LLL：

H(s)=sLs2+RLs+1LC H(s) = \frac{\frac{s}{L}}{s^2 + \frac{R}{L}s + \frac{1}{LC}} H(s)=s2+LRs+LC1Ls

令自然频率 ωn=1LC\omega_n = \frac{1}{\sqrt{LC}}ωn=LC 1，阻尼比 ζ=R2CL\zeta = \frac{R}{2}\sqrt{\frac{C}{L}}ζ=2RLC ，则分母可写为 s2+2ζωns+ωn2s^2 + 2\zeta\omega_n s + \omega_n^2s2+2ζωns+ωn2，这是控制理论中的标准形式。

c. 单位阶跃响应计算

假设输入为单位阶跃信号 vs(t)=u(t)v_s(t) = u(t)vs(t)=u(t)，其拉普拉斯变换为 Vs(s)=1sV_s(s) = \frac{1}{s}Vs(s)=s1。则输出电流的象函数为：

I(s)=H(s)⋅Vs(s)=sLs2+Rs+1C⋅1s I(s) = H(s) \cdot V_s(s) = \frac{s}{Ls^2 + Rs + \frac{1}{C}} \cdot \frac{1}{s} I(s)=H(s)⋅Vs(s)=Ls2+Rs+C1s⋅s1

关键点 ：分子上的 sss 与 1s\frac{1}{s}s1 相互抵消，得到：

I(s)=1Ls2+Rs+1C I(s) = \frac{1}{Ls^2 + Rs + \frac{1}{C}} I(s)=Ls2+Rs+C11

代入具体参数：L=1 HL = 1 \text{ H}L=1 H，R=0.5 ΩR = 0.5 \ \OmegaR=0.5 Ω，C=1 FC = 1 \text{ F}C=1 F，则：

I(s)=1s2+0.5s+1 I(s) = \frac{1}{s^2 + 0.5s + 1} I(s)=s2+0.5s+11

对分母进行配方：

s2+0.5s+1=(s+14)2+(154)2 s^2 + 0.5s + 1 = \left(s + \frac{1}{4}\right)^2 + \left(\frac{\sqrt{15}}{4}\right)^2 s2+0.5s+1=(s+41)2+(415 )2

因此：

I(s)=1(s+14)2+(154)2 I(s) = \frac{1}{\left(s + \frac{1}{4}\right)^2 + \left(\frac{\sqrt{15}}{4}\right)^2} I(s)=(s+41)2+(415 )21

查拉普拉斯逆变换表，利用公式 L−1{ω(s+a)2+ω2}=e−atsin⁡(ωt)\mathcal{L}^{-1}\left\{\frac{\omega}{(s+a)^2 + \omega^2}\right\} = e^{-at}\sin(\omega t)L−1{(s+a)2+ω2ω}=e−atsin(ωt)，得到时域响应：

i(t)=415e−t/4sin⁡(154t),t≥0 i(t) = \frac{4}{\sqrt{15}} e^{-t/4} \sin\left(\frac{\sqrt{15}}{4} t\right), \quad t \ge 0 i(t)=15 4e−t/4sin(415 t),t≥0

这是一个衰减振荡 响应，衰减因子为 e−t/4e^{-t/4}e−t/4，振荡角频率为 154≈0.968 rad/s\frac{\sqrt{15}}{4} \approx 0.968 \text{ rad/s}415 ≈0.968 rad/s。

d. 常见疑惑解析

初学者在学习此例时常有以下两个疑惑：

（1）疑惑一：传递函数的分子为什么是 sss？

原始传递函数为 H(s)=1Ls+R+1CsH(s) = \frac{1}{Ls + R + \frac{1}{Cs}}H(s)=Ls+R+Cs11，分子是 1。为了写成标准有理函数形式（便于后续零极点分析），分子分母同时乘以 sss，得到 H(s)=sLs2+Rs+1CH(s) = \frac{s}{Ls^2 + Rs + \frac{1}{C}}H(s)=Ls2+Rs+C1s。这一步是代数变形，并未改变系统的物理特性。

（2）疑惑二：阶跃响应中分子的 sss 去哪了？

计算阶跃响应时，I(s)=H(s)⋅1sI(s) = H(s) \cdot \frac{1}{s}I(s)=H(s)⋅s1。由于 H(s)H(s)H(s) 的分子是 sss，与 1s\frac{1}{s}s1 相乘后恰好抵消，最终 I(s)I(s)I(s) 的分子变为 1。这不是"丢失"，而是正常的代数约分。

下表总结了这一过程：

步骤	表达式	说明
原始传递函数	1Ls+R+1Cs\frac{1}{Ls + R + \frac{1}{Cs}}Ls+R+Cs11	直接从电路方程得到
标准有理函数形式	sLs2+Rs+1C\frac{s}{Ls^2 + Rs + \frac{1}{C}}Ls2+Rs+C1s	分子分母同乘 sss
阶跃响应	sLs2+Rs+1C⋅1s=1Ls2+Rs+1C\frac{s}{Ls^2 + Rs + \frac{1}{C}} \cdot \frac{1}{s} = \frac{1}{Ls^2 + Rs + \frac{1}{C}}Ls2+Rs+C1s⋅s1=Ls2+Rs+C11	sss 与 1s\frac{1}{s}s1 抵消

e. MATLAB 验证

使用 MATLAB 控制系统工具箱验证上述推导：

matlab 复制代码

L = 1; R = 0.5; C = 1;
num = [1, 0];           % 分子多项式系数 [1, 0] 表示 s
den = [L, R, 1/C];      % 分母多项式系数 [1, 0.5, 1]
sys = tf(num, den);     % 创建传递函数对象
step(sys);              % 绘制单位阶跃响应曲线

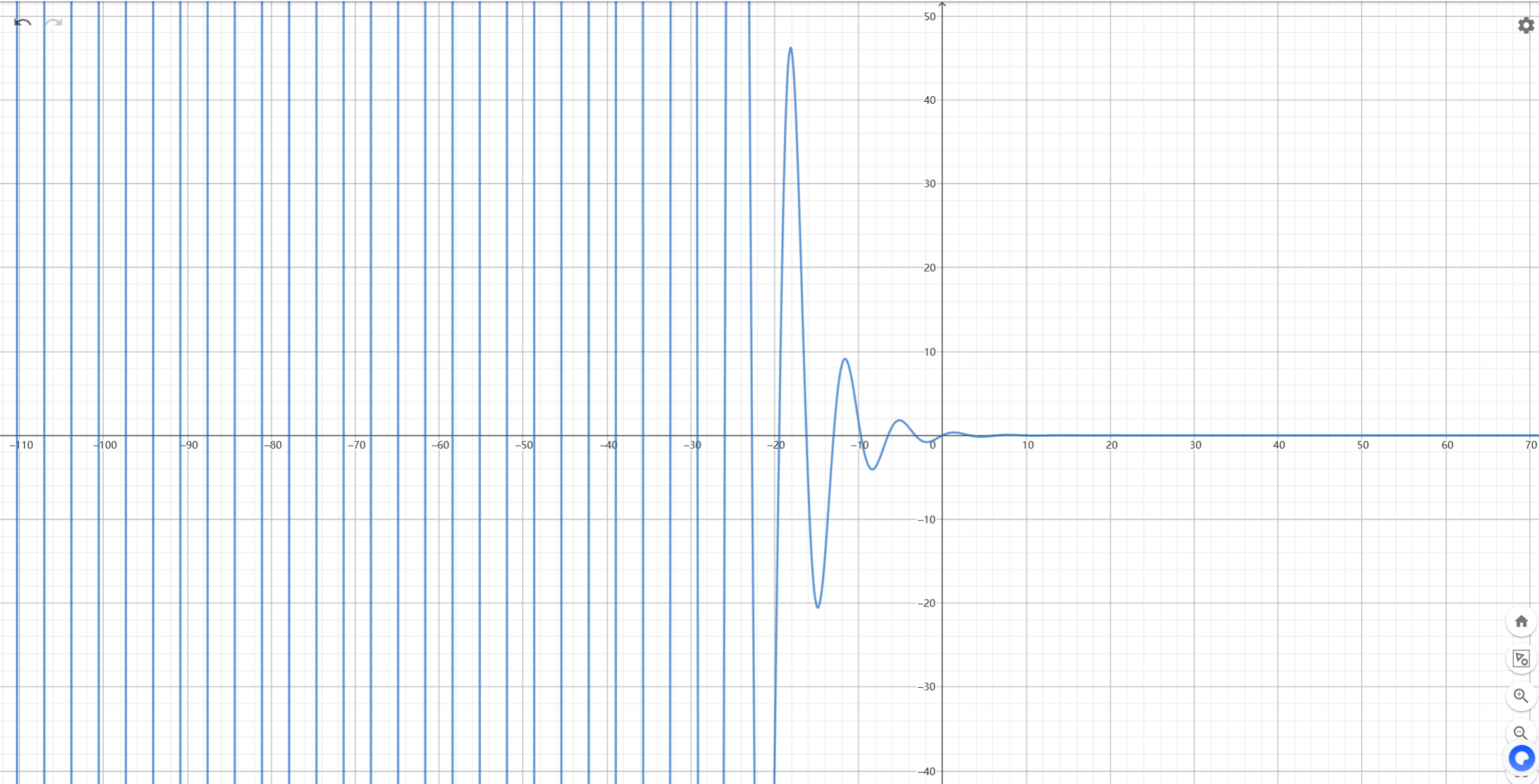

运行后将得到一条衰减振荡曲线，与理论计算 i(t)=415e−t/4sin⁡(154t)i(t) = \frac{4}{\sqrt{15}} e^{-t/4} \sin\left(\frac{\sqrt{15}}{4} t\right)i(t)=15 4e−t/4sin(415 t) 完全吻合。

f. 工程意义总结

通过本例可以看出，拉普拉斯变换的核心优势在于：

（1）微分方程 → 代数方程：避免了解微分方程时的积分常数确定问题。

（2）自动包含初始条件 ：通过 sI(s)−i(0−)sI(s) - i(0^-)sI(s)−i(0−) 直接代入，无需单独求解。

（3）传递函数标准化：便于进行零极点分析、稳定性判断和频响特性研究。

（4）查表法快速求解：通过部分分式展开和拉普拉斯变换表，可快速得到时域响应，避免了复杂的积分运算。

这正是拉普拉斯变换在电路分析、控制系统、信号处理等领域成为首选工具的根本原因。

4. 为什么这个例子不适用于傅里叶变换、傅里叶级数或 Z 变换

上述 RLC 电路实例是一个连续时间因果系统 ，输入为单位阶跃信号 u(t)u(t)u(t)，系统初始状态为零。下面分析为什么傅里叶变换、傅里叶级数和 Z 变换在此场景下不适用或效率更低。

a. 为什么不适用于傅里叶变换

（1）阶跃信号不满足绝对可积条件 ：傅里叶变换存在的前提是信号 f(t)f(t)f(t) 绝对可积，即 ∫−∞∞∣f(t)∣dt<∞\int_{-\infty}^{\infty} |f(t)| dt < \infty∫−∞∞∣f(t)∣dt<∞。但单位阶跃信号 u(t)u(t)u(t) 不满足这一条件：

∫−∞∞∣u(t)∣dt=∫0∞1 dt=∞ \int_{-\infty}^{\infty} |u(t)| dt = \int_{0}^{\infty} 1 \, dt = \infty ∫−∞∞∣u(t)∣dt=∫0∞1dt=∞

因此 u(t)u(t)u(t) 的傅里叶变换不是普通函数，而是广义函数（包含冲激项）：

F{u(t)}=πδ(ω)+1jω \mathcal{F}\{u(t)\} = \pi \delta(\omega) + \frac{1}{j\omega} F{u(t)}=πδ(ω)+jω1

这引入了冲激函数 δ(ω)\delta(\omega)δ(ω)，处理起来比拉普拉斯变换复杂得多，且容易出错。

（2）傅里叶变换不直接包含初始条件 ：傅里叶变换的定义域为 (−∞,∞)(-\infty, \infty)(−∞,∞)，不天然区分 t<0t<0t<0 和 t≥0t\ge0t≥0。若要处理零初始条件的因果系统，需要引入单边傅里叶变换 或额外处理，不如拉普拉斯变换直接代入 f(0−)f(0^-)f(0−) 方便。

（3）瞬态响应分析不是傅里叶变换的主场 ：傅里叶变换擅长分析稳态频率响应 （如正弦激励下的系统行为），而对于阶跃、冲击等非周期瞬态激励 ，拉普拉斯变换是更自然的选择。傅里叶变换得到的频谱密度不直接给出时域波形的衰减特性（如 e−t/4e^{-t/4}e−t/4 衰减因子）。

（4）逆变换复杂度 ：对于 I(s)=1/(s2+0.5s+1)I(s) = 1/(s^2 + 0.5s + 1)I(s)=1/(s2+0.5s+1) 这样的有理函数，拉普拉斯逆变换可以通过查表或部分分式快速完成。而傅里叶逆变换需要计算 ∫−∞∞1(jω)2+0.5(jω)+1ejωtdω\int_{-\infty}^{\infty} \frac{1}{(j\omega)^2 + 0.5(j\omega) + 1} e^{j\omega t} d\omega∫−∞∞(jω)2+0.5(jω)+11ejωtdω，涉及复变函数积分，远不如拉普拉斯方法直接。

b. 为什么不适用于傅里叶级数

（1）信号类型不匹配 ：傅里叶级数适用于周期信号 ，即满足 f(t+T)=f(t)f(t+T)=f(t)f(t+T)=f(t) 的信号。而本例的输入信号 vs(t)=u(t)v_s(t)=u(t)vs(t)=u(t) 是非周期信号 （阶跃信号只跳变一次，不重复），输出电流 i(t)i(t)i(t) 也是衰减振荡的非周期信号。两者都不满足周期性条件。

（2）强行周期延拓会改变问题本质 ：若将阶跃信号进行周期延拓，则得到一个周期方波，此时可以用傅里叶级数分析。但延拓后的系统响应与原问题完全不同：

i. 原问题：单次阶跃激励，响应是衰减振荡，最终趋于零。

ii. 延拓后：周期方波激励，响应是周期性的稳态振荡，不会衰减。

两者物理意义不同，不可混用。

（3）傅里叶级数不包含初始条件 ：傅里叶级数描述的是稳态响应 ，无法体现系统的零输入响应（由初始条件决定的部分）。本例中初始条件 i(0−)=0i(0^-)=0i(0−)=0 虽然为零，但拉普拉斯变换的处理方式统一且规范，傅里叶级数无法处理非零初始条件。

（4）无法分析瞬态过程 ：傅里叶级数给出的是各次谐波的幅度和相位，描述的是系统在周期激励下的稳态行为 。而 RLC 电路对阶跃激励的响应包含瞬态分量（衰减项），傅里叶级数无法直接表达这种衰减过程。

c. 为什么不适用于 Z 变换

（1）信号类型根本不同 ：Z 变换处理离散序列 x[n]x[n]x[n]（定义在整数索引 nnn 上），而 RLC 电路中的电压 vs(t)v_s(t)vs(t) 和电流 i(t)i(t)i(t) 都是连续时间函数 t∈[0,∞)t \in [0, \infty)t∈[0,∞)，不是离散序列。Z 变换无法直接作用于 vs(t)v_s(t)vs(t) 或 i(t)i(t)i(t)。

（2）强行采样会丢失信息 ：如果将 vs(t)=u(t)v_s(t)=u(t)vs(t)=u(t) 以采样周期 TsT_sTs 采样得到离散序列 v[n]=u[n]v[n]=u[n]v[n]=u[n]，则 Z 变换可以处理。但这样做会：

i. 丢失采样点之间的信息 ：连续阶跃信号在 t=0t=0t=0 处的跳变细节可能被采样点错过。

ii. 引入采样误差：除非满足奈奎斯特采样定理，否则高频成分会发生混叠。

iii. 需要额外的重建环节 ：离散系统的输出 y[n]y[n]y[n] 需通过零阶保持器等重建为连续信号，增加分析复杂度。

（3）微分方程 vs 差分方程 ：RLC 电路的数学模型是微分方程 ，Z 变换用于求解差分方程 。两者数学形式不同。若要强行用 Z 变换分析连续系统，需先对微分方程进行离散化近似（如欧拉法、双线性变换），这会引入近似误差，且离散化后的系统稳定性条件（极点位于单位圆内）与原连续系统（极点位于左半平面）需要建立映射关系。

（4）分析框架不同 ：Z 变换用于离散系统 （如数字控制器、数字滤波器），本例是连续系统 。即使将连续系统离散化后分析，得到的结果也只是近似，且离散化本身需要选择采样周期 TsT_sTs，不同的 TsT_sTs 会导致不同的离散模型，增加了不确定性。

d. 三种变换在本例中的适用性总结

变换	适用信号/系统类型	本例是否适用	根本原因
拉普拉斯变换	连续因果系统、微分方程	✅ 最适用	天然匹配微分方程，自动包含初始条件，阶跃信号变换简洁（1/s1/s1/s）
傅里叶变换	连续非周期信号、稳态频率分析	❌ 不适用	阶跃信号不绝对可积（引入冲激），不擅长瞬态分析
傅里叶级数	周期信号、稳态响应	❌ 不适用	阶跃信号非周期，无法体现瞬态衰减过程
Z 变换	离散系统、差分方程	❌ 不适用	信号为连续时间，系统为连续系统

e. 总结

拉普拉斯变换之所以成为 RLC 电路瞬态分析的首选工具，根本原因在于：

1. 自然匹配 ：微分方程 ↔ 拉普拉斯变换（代数化）

2. 初始条件自动纳入 ：无需额外处理

3. 阶跃、冲击等典型激励信号的变换形式简洁 （如 1/s1/s1/s）

4. 零极点图直接判断稳定性和瞬态特性

傅里叶变换更适合稳态频率分析 （如正弦激励下的频响函数），傅里叶级数适合周期信号分析 ，Z 变换适合离散系统分析 。选择哪种变换，取决于信号类型、系统模型和分析目标三者是否匹配。本例中，三者都指向拉普拉斯变换。

二、傅里叶变换

1. 概念

傅里叶变换（Fourier Transform）将时域连续非周期信号 f(t)f(t)f(t) 分解为不同频率的复指数（正弦）分量，得到频谱密度 F(jω)F(j\omega)F(jω)。定义为：

F(jω)=F{f(t)}=∫−∞∞f(t)e−jωt dt F(j\omega) = \mathcal{F}\{f(t)\} = \int_{-\infty}^{\infty} f(t) e^{-j\omega t} \, dt F(jω)=F{f(t)}=∫−∞∞f(t)e−jωtdt

逆变换为：

f(t)=12π∫−∞∞F(jω)ejωt dω f(t) = \frac{1}{2\pi} \int_{-\infty}^{\infty} F(j\omega) e^{j\omega t} \, d\omega f(t)=2π1∫−∞∞F(jω)ejωtdω

2. 特点

a. 频率成分显式表达 ：∣F(jω)∣|F(j\omega)|∣F(jω)∣ 给出各频率的幅度，arg⁡F(jω)\arg F(j\omega)argF(jω) 给出相位。

b. 拉氏变换的特例 ：当 s=jωs = j\omegas=jω（即 σ=0\sigma = 0σ=0）时，傅里叶变换是拉氏变换在虚轴上的取值（若 ROC 包含虚轴）。

c. 能量守恒（帕塞瓦尔定理）：

∫−∞∞∣f(t)∣2dt=12π∫−∞∞∣F(jω)∣2dω \int_{-\infty}^{\infty} |f(t)|^2 dt = \frac{1}{2\pi} \int_{-\infty}^{\infty} |F(j\omega)|^2 d\omega ∫−∞∞∣f(t)∣2dt=2π1∫−∞∞∣F(jω)∣2dω

d. 不适用于发散信号 ：如 f(t)=eat (a>0)f(t)=e^{at} \ (a>0)f(t)=eat (a>0) 的傅里叶变换不存在（但拉氏变换存在）。

e. 工程意义：滤波器设计、频谱分析、信号调制等。

3. 实例：周期方波信号的傅里叶级数→傅里叶变换

考虑一个周期为 TTT、幅度为 AAA、占空比为 50% 的周期方波信号 f(t)f(t)f(t)：

f(t)={A,0<t<T/2−A,T/2<t<T,f(t+T)=f(t) f(t) = \begin{cases} A, & 0 < t < T/2 \\ -A, & T/2 < t < T \end{cases}, \quad f(t+T) = f(t) f(t)={A,−A,0<t<T/2T/2<t<T,f(t+T)=f(t)

其傅里叶级数展开为（仅含奇次谐波）：

f(t)=4Aπ∑k=1,3,5,...∞1ksin⁡(kω0t),ω0=2πT f(t) = \frac{4A}{\pi} \sum_{k=1,3,5,\dots}^{\infty} \frac{1}{k} \sin(k\omega_0 t), \quad \omega_0 = \frac{2\pi}{T} f(t)=π4Ak=1,3,5,...∑∞k1sin(kω0t),ω0=T2π

随着周期 T→∞T \to \inftyT→∞，周期方波退化为单个矩形脉冲（非周期信号）。此时傅里叶级数的离散谱线演变为连续频谱，傅里叶变换给出频谱密度函数。

对于单个矩形脉冲（宽度 τ\tauτ，高度 AAA）：

g(t)={A,∣t∣≤τ/20,∣t∣>τ/2 g(t) = \begin{cases} A, & |t| \le \tau/2 \\ 0, & |t| > \tau/2 \end{cases} g(t)={A,0,∣t∣≤τ/2∣t∣>τ/2

其傅里叶变换为：

G(jω)=∫−τ/2τ/2Ae−jωtdt=Aτ⋅sin⁡(ωτ/2)ωτ/2=Aτ⋅sinc(ωτ2) G(j\omega) = \int_{-\tau/2}^{\tau/2} A e^{-j\omega t} dt = A \tau \cdot \frac{\sin(\omega \tau/2)}{\omega \tau/2} = A \tau \cdot \text{sinc}\left(\frac{\omega \tau}{2}\right) G(jω)=∫−τ/2τ/2Ae−jωtdt=Aτ⋅ωτ/2sin(ωτ/2)=Aτ⋅sinc(2ωτ)

结论：傅里叶变换成功将时域有限长信号转化为频域 sinc\text{sinc}sinc 函数，直观展示了信号的频率分布 ------主瓣宽度为 4π/τ4\pi/\tau4π/τ，旁瓣衰减速率 1/ω1/\omega1/ω。

4. 为什么这个实例不适用于拉普拉斯变换、Z变换以及傅里叶级数

上述实例的核心对象是单个矩形脉冲 g(t)g(t)g(t)（非周期连续信号），其傅里叶变换给出了连续频谱 sinc\text{sinc}sinc 函数。下面分析为什么其他三种变换在此场景下不适用。

a. 为什么不适用于拉普拉斯变换

（1）信号定义域不匹配 ：拉普拉斯变换的标准定义为 ∫0∞f(t)e−stdt\int_{0}^{\infty} f(t) e^{-st} dt∫0∞f(t)e−stdt，天然适用于因果信号 （t≥0t \ge 0t≥0）。而矩形脉冲 g(t)g(t)g(t) 定义在 t∈(−∞,∞)t \in (-\infty, \infty)t∈(−∞,∞)，是双边非因果信号 （在 t<0t<0t<0 时也有非零值）。若强行使用单边拉普拉斯变换，t<0t<0t<0 部分的信息会被丢失。

（2）可改用双边拉普拉斯变换，但非必要 ：理论上可以定义双边拉普拉斯变换 ∫−∞∞f(t)e−stdt\int_{-\infty}^{\infty} f(t) e^{-st} dt∫−∞∞f(t)e−stdt 来处理 g(t)g(t)g(t)。但这样做会得到相同的结果（令 s=jωs=j\omegas=jω 即得傅里叶变换），且需要额外判断收敛域。对于纯粹的频谱分析任务，直接使用傅里叶变换更简洁，无需引入复变量 sss。

（3）分析目标不同 ：拉普拉斯变换的核心优势是求解微分方程 、分析系统稳定性 （极点位置）和瞬态响应 。本例的目标是获得信号的频率成分分布（各频率分量的幅度和相位），这是傅里叶变换的主场。用拉普拉斯变换做频谱分析，相当于"杀鸡用牛刀"。

（4）逆变换复杂度更高 ：拉普拉斯逆变换需要部分分式展开和留数计算（复变函数积分），而傅里叶逆变换对于 sinc\text{sinc}sinc 型频谱只需一个积分公式即可回到时域。在频谱分析场景下，傅里叶变换的计算效率明显更高。

（5）初值条件无意义 ：拉普拉斯变换"自动包含初始条件"的核心优势，在信号分析（已知 g(t)g(t)g(t) 求频谱）中完全用不上。本例没有微分方程，没有初始状态，不需要求解响应。

b. 为什么不适用于 Z 变换

（1）信号类型根本不同 ：Z 变换处理离散序列 x[n]x[n]x[n]（定义在整数索引 nnn 上），而矩形脉冲 g(t)g(t)g(t) 是连续时间信号 （定义在连续实数 ttt 上）。Z 变换无法直接作用于 g(t)g(t)g(t)，两者属于不同的数学分支。

（2）强行采样会引入误差和信息丢失 ：若将 g(t)g(t)g(t) 以采样周期 TsT_sTs 采样得到离散序列 g[n]=g(nTs)g[n] = g(nT_s)g[n]=g(nTs)，则 Z 变换可以处理。但这样做会带来一系列问题：

i. 丢失采样点之间的信息 ：连续矩形脉冲的跳变边缘（t=±τ/2t = \pm \tau/2t=±τ/2）可能被采样点错过，导致离散序列无法完整代表原信号。

ii. 频谱混叠 ：矩形脉冲的频谱 sinc\text{sinc}sinc 函数理论上延伸到无穷高频，不满足奈奎斯特采样定理的有限带宽要求，高频成分会混叠到低频，造成失真。

iii. 离散化后得到的是 DTFT，不是 Z 变换 ：采样后序列的频谱由离散时间傅里叶变换（DTFT） 给出，Z 变换是 DTFT 的推广（在单位圆 ∣z∣=1|z|=1∣z∣=1 上 z=ejωTsz=e^{j\omega T_s}z=ejωTs 时退化为 DTFT）。Z 变换更侧重于系统函数 和稳定性分析，而非纯频谱分析。

（3）分析框架不同 ：Z 变换用于差分方程 和离散系统（如数字滤波器、离散控制系统），本例无系统、无递推关系，仅对单个连续信号进行频谱分析，Z 变换在此场景下没有任何优势。

（4）逆变换更复杂 ：Z 逆变换需要围线积分或留数计算，而傅里叶逆变换对于 sinc\text{sinc}sinc 频谱只需一个积分公式。直接用傅里叶变换效率更高。

c. 为什么不适用于傅里叶级数

（1）信号类型不匹配 ：傅里叶级数适用于周期信号 ，即满足 f(t+T)=f(t)f(t+T) = f(t)f(t+T)=f(t) 的信号。而矩形脉冲 g(t)g(t)g(t) 是非周期信号 （只在有限时间区间 [−τ/2,τ/2][-\tau/2, \tau/2][−τ/2,τ/2] 内非零，其余时间为零），不满足周期性条件。

（2）强行周期延拓会改变信号本质 ：若将矩形脉冲进行周期延拓（无限重复复制），则得到一个周期方波信号，此时可以用傅里叶级数展开。但延拓后的信号与原信号不是同一个信号：

i. 原信号 g(t)g(t)g(t) ：单个脉冲，能量有限（∫∣g(t)∣2dt=A2τ\int |g(t)|^2 dt = A^2 \tau∫∣g(t)∣2dt=A2τ），频谱是连续的 sinc\text{sinc}sinc 函数。

ii. 延拓后的周期方波 ：无限多个脉冲，能量无限（发散），频谱是离散的 谱线（基频 ω0=2π/T\omega_0 = 2\pi/Tω0=2π/T 的整数倍）。

两者数学形式和物理意义不同，不可混用。

（3）极限过程属于傅里叶变换，而非傅里叶级数 ：从周期方波过渡到单个矩形脉冲，需要取周期 T→∞T \to \inftyT→∞ 的极限。在这个极限过程中，离散谱线逐渐加密，最终演变为连续谱------这个极限过程正是傅里叶变换的推导思路，而非傅里叶级数本身。傅里叶级数只能处理有限周期的情况，无法直接描述非周期信号。

（4）吉布斯现象 ：若强行用有限项傅里叶级数近似周期延拓后的方波，在跳变点附近会出现约 9%9\%9% 的过冲（吉布斯现象），无法精确描述矩形脉冲的边缘。而傅里叶变换得到的 sinc\text{sinc}sinc 函数是精确的数学表达式，无近似误差。

（5）物理意义不同 ：傅里叶级数的系数 cnc_ncn 表示各次谐波的幅度 （离散），傅里叶变换的 F(jω)F(j\omega)F(jω) 表示频谱密度 （连续）。对于非周期信号，谈论"第 nnn 次谐波"没有意义，因为频率是连续分布的。

d. 四种变换在本例中的适用性总结

变换	适用信号类型	本例是否适用	根本原因
傅里叶变换	连续非周期信号	✅ 最适用	直接得到连续频谱 sinc\text{sinc}sinc 函数，物理意义清晰
拉普拉斯变换	连续因果信号（t≥0t\ge0t≥0）	❌ 不适用	信号为双边非因果，分析目标不匹配
Z 变换	离散序列	❌ 不适用	信号为连续时间，无采样无系统
傅里叶级数	周期信号	❌ 不适用	信号为非周期，强行延拓改变信号本质

e. 总结

矩形脉冲实例完美展示了傅里叶变换的核心价值：将非周期连续信号分解为连续分布的频率成分。其他三种变换各有其适用场景：

- 拉普拉斯变换 ：擅长连续系统的微分方程求解、瞬态响应和稳定性分析

- Z 变换 ：擅长离散系统的差分方程求解、数字控制和数字滤波

- 傅里叶级数：擅长周期信号的谐波分解

选择哪种数学工具，取决于信号类型（周期/非周期、连续/离散） 和分析目标（频谱/系统响应/稳定性） 是否匹配。傅里叶变换是非周期信号频谱分析的唯一自然选择。

三、傅里叶级数

1. 概念

傅里叶级数（Fourier Series）将周期为 TTT 的连续信号 f(t)f(t)f(t) 展开为一系列正弦/余弦函数（或复指数）的加权和。三角形式为：

f(t)=a0+∑n=1∞[ancos⁡(nω0t)+bnsin⁡(nω0t)] f(t) = a_0 + \sum_{n=1}^{\infty} \left[ a_n \cos(n\omega_0 t) + b_n \sin(n\omega_0 t) \right] f(t)=a0+n=1∑∞[ancos(nω0t)+bnsin(nω0t)]

其中 ω0=2π/T\omega_0 = 2\pi/Tω0=2π/T，系数 an,bna_n, b_nan,bn 由积分求得。复指数形式为：

f(t)=∑n=−∞∞cnejnω0t,cn=1T∫0Tf(t)e−jnω0tdt f(t) = \sum_{n=-\infty}^{\infty} c_n e^{jn\omega_0 t}, \quad c_n = \frac{1}{T} \int_{0}^{T} f(t) e^{-jn\omega_0 t} dt f(t)=n=−∞∑∞cnejnω0t,cn=T1∫0Tf(t)e−jnω0tdt

2. 特点

a. 离散频谱 ：周期信号的频谱由基频 ω0\omega_0ω0 的整数倍谐波组成，谱线间隔 ω0\omega_0ω0。

b. 收敛性：对于分段连续信号，级数在连续点收敛到函数值，在间断点收敛到左右平均值。

c. 吉布斯现象 ：用有限项截断时，间断点处会出现约 9%9\%9% 的过冲。

d. 与傅里叶变换的关系 ：周期信号的傅里叶变换是一系列冲激函数，强度正比于 cnc_ncn。

e. 工程应用：谐波分析、电力系统、振动模态分析。

3. 实例：周期方波信号的傅里叶级数展开

考虑一个周期为 TTT、幅度为 AAA、占空比为 50% 的周期方波信号 f(t)f(t)f(t)：

f(t)={A,0<t<T/2−A,T/2<t<T,f(t+T)=f(t) f(t) = \begin{cases} A, & 0 < t < T/2 \\ -A, & T/2 < t < T \end{cases}, \quad f(t+T) = f(t) f(t)={A,−A,0<t<T/2T/2<t<T,f(t+T)=f(t)

计算傅里叶系数。由于信号为奇对称（f(−t)=−f(t)f(-t) = -f(t)f(−t)=−f(t)），直流分量 a0=0a_0 = 0a0=0，余弦分量 an=0a_n = 0an=0，仅正弦分量 bnb_nbn 非零：

bn=2T∫0Tf(t)sin⁡(nω0t)dt=4Anπ(n 为奇数) b_n = \frac{2}{T} \int_{0}^{T} f(t) \sin(n\omega_0 t) dt = \frac{4A}{n\pi} \quad (n \text{ 为奇数}) bn=T2∫0Tf(t)sin(nω0t)dt=nπ4A(n 为奇数)

当 nnn 为偶数时，bn=0b_n = 0bn=0。因此傅里叶级数展开为：

取 A=1A = 1A=1，T=2πT = 2\piT=2π（即 ω0=1\omega_0 = 1ω0=1），则：

f(t)=4π(sin⁡t+13sin⁡3t+15sin⁡5t+17sin⁡7t+⋯ ) f(t) = \frac{4}{\pi} \left( \sin t + \frac{1}{3} \sin 3t + \frac{1}{5} \sin 5t + \frac{1}{7} \sin 7t + \cdots \right) f(t)=π4(sint+31sin3t+51sin5t+71sin7t+⋯)

结论：周期方波仅包含奇次谐波，谐波幅度以 1/n1/n1/n 的速率衰减。用有限项截断（如前 5 项）近似方波时，在跳变点处会出现约 9%9\%9% 的过冲------这就是吉布斯现象。

Python 验证：

python 复制代码

import numpy as np
import matplotlib.pyplot as plt

t = np.linspace(0, 4*np.pi, 1000)
f_approx = (4/np.pi) * (np.sin(t) + (1/3)*np.sin(3*t) + (1/5)*np.sin(5*t) + (1/7)*np.sin(7*t) + (1/9)*np.sin(9*t))

plt.plot(t, f_approx)
plt.xlabel('t')
plt.ylabel('f(t)')
plt.title('周期方波的傅里叶级数近似（前5项）')
plt.grid(True)
plt.show()

4. 为什么这个例子不适用于拉普拉斯变换、傅里叶变换或 Z 变换

上述实例的核心对象是周期方波信号 f(t)f(t)f(t)，其傅里叶级数给出了离散频谱（仅奇次谐波）。下面分析为什么其他三种变换在此场景下不适用。

a. 为什么不适用于拉普拉斯变换

（1）信号定义域不匹配 ：拉普拉斯变换的标准定义为 ∫0∞f(t)e−stdt\int_{0}^{\infty} f(t) e^{-st} dt∫0∞f(t)e−stdt，适用于因果信号 （t≥0t \ge 0t≥0）。而周期方波定义在 t∈(−∞,∞)t \in (-\infty, \infty)t∈(−∞,∞)，是双边非因果信号 。若强行使用单边拉普拉斯变换，t<0t<0t<0 部分的信息会被丢失。

（2）周期信号的拉普拉斯变换不收敛 ：周期信号 f(t)f(t)f(t) 在 t→∞t \to \inftyt→∞ 时不衰减，拉普拉斯变换的积分 ∫0∞f(t)e−stdt\int_{0}^{\infty} f(t) e^{-st} dt∫0∞f(t)e−stdt 仅在 Re(s)>0\text{Re}(s) > 0Re(s)>0 时条件收敛，且结果包含 11−e−sT\frac{1}{1-e^{-sT}}1−e−sT1 项，形式复杂。具体地，周期信号的拉普拉斯变换可写为：

L{f(t)}=11−e−sT∫0Tf(t)e−stdt \mathcal{L}\{f(t)\} = \frac{1}{1 - e^{-sT}} \int_{0}^{T} f(t) e^{-st} dt L{f(t)}=1−e−sT1∫0Tf(t)e−stdt

这比傅里叶级数复杂得多，且物理意义（频谱分析）不如傅里叶级数直观。

（3）分析目标不同 ：拉普拉斯变换的核心优势是求解微分方程 、分析系统稳定性 和瞬态响应 。本例的目标是获得周期信号的谐波成分（各次谐波的幅度和相位），这是傅里叶级数的主场。拉普拉斯变换在此场景下"杀鸡用牛刀"，且得不到简洁的离散谱线表达。

（4）逆变换不唯一：拉普拉斯变换需要指定收敛域（ROC）才能唯一确定时域信号。对于周期信号，ROC 是带状区域，不同的 ROC 对应不同的时域信号（如左边序列、右边序列、双边序列），容易混淆。

b. 为什么不适用于傅里叶变换

（1）傅里叶变换不直接适用于周期信号 ：傅里叶变换定义为 ∫−∞∞f(t)e−jωtdt\int_{-\infty}^{\infty} f(t) e^{-j\omega t} dt∫−∞∞f(t)e−jωtdt，对于周期信号 f(t)f(t)f(t)，该积分不收敛（因为周期信号能量无限）。虽然可以通过引入冲激函数得到广义傅里叶变换：

F{f(t)}=∑n=−∞∞2πcnδ(ω−nω0) \mathcal{F}\{f(t)\} = \sum_{n=-\infty}^{\infty} 2\pi c_n \delta(\omega - n\omega_0) F{f(t)}=n=−∞∑∞2πcnδ(ω−nω0)

但这引入了冲激函数 δ(ω)\delta(\omega)δ(ω)，处理起来不如傅里叶级数的离散谱线直观。对于周期信号分析，傅里叶级数是更自然、更简洁的工具。

（2）离散谱 vs 连续谱 ：傅里叶级数直接给出离散频谱 （谱线间隔 ω0\omega_0ω0），物理意义清晰：各次谐波的幅度为 ∣cn∣|c_n|∣cn∣。傅里叶变换给出的是一系列冲激函数 ，其强度正比于 cnc_ncn，但需要理解冲激函数的含义，不如傅里叶级数直接。

（3）工程习惯 ：在谐波分析、电力系统、振动模态分析等工程领域，工程师习惯使用傅里叶级数（或功率谱）来描述周期信号的频率成分。傅里叶变换的冲激函数表示法虽然数学严谨，但工程上不如傅里叶级数直观。

（4）两者本质相同，但形式不同 ：傅里叶级数和傅里叶变换是相通的（周期信号的傅里叶变换是傅里叶级数系数的冲激函数表示），但傅里叶级数更适合周期信号分析。本例选择傅里叶级数，是因为它最直接、最简洁。

c. 为什么不适用于 Z 变换

（1）信号类型根本不同 ：Z 变换处理离散序列 x[n]x[n]x[n]，而周期方波 f(t)f(t)f(t) 是连续时间信号。Z 变换无法直接作用于连续信号。

（2）强行采样会丢失信息 ：若将周期方波以采样周期 TsT_sTs 采样得到离散序列 f[n]=f(nTs)f[n] = f(nT_s)f[n]=f(nTs)，则 Z 变换可以处理。但这样做会：

i. 引入采样误差 ：除非采样频率远高于信号最高频率，否则会发生频谱混叠。周期方波包含无穷多次谐波（n→∞n \to \inftyn→∞），无法完全无混叠采样。

ii. 离散化后得到的是 DTFT，不是 Z 变换 ：采样后序列的频谱由离散时间傅里叶变换（DTFT） 给出，Z 变换是 DTFT 的推广（在单位圆上退化为 DTFT）。直接用 DTFT 或 FFT 进行频谱分析比 Z 变换更直接。

（3）分析框架不同 ：Z 变换用于差分方程 和离散系统（如数字滤波器），本例无系统、无递推关系，仅对单个连续周期信号进行谐波分析，Z 变换在此场景下没有任何优势。

（4）逆变换复杂度：Z 逆变换需要围线积分或留数计算，而傅里叶级数的系数计算只需一个定积分公式。对于周期信号分析，傅里叶级数的计算效率明显更高。

d. 四种变换在本例中的适用性总结

变换	适用信号类型	本例是否适用	根本原因
傅里叶级数	周期连续信号	✅ 最适用	直接得到离散频谱（谐波幅度），物理意义清晰
傅里叶变换	连续非周期信号	❌ 不直接适用	需要引入冲激函数，不如傅里叶级数直观
拉普拉斯变换	连续因果信号（t≥0t\ge0t≥0）	❌ 不适用	信号为双边周期信号，变换复杂且不直观
Z 变换	离散序列	❌ 不适用	信号为连续时间，无采样无系统

e. 总结

周期方波实例完美展示了傅里叶级数的核心价值：将周期信号分解为离散的谐波分量 ，各次谐波的幅度 ∣cn∣|c_n|∣cn∣ 直接反映了信号的频率组成。

- 傅里叶级数 ：周期信号谐波分析的自然选择

- 傅里叶变换 ：虽可通过冲激函数表示周期信号，但不如傅里叶级数直观

- 拉普拉斯变换 ：擅长瞬态分析，不擅长周期信号谐波分析

- Z 变换：专门处理离散信号，与连续周期信号无关

选择傅里叶级数，是因为它最匹配周期信号的数学本质------频率是离散的。

四、Z变换

1. 概念

Z变换（Z-Transform）是拉普拉斯变换在离散时间域的对应 。对于离散序列 x[n]x[n]x[n]（n=0,1,2,...n=0,1,2,\dotsn=0,1,2,...），单边Z变换定义为：

X(z)=Z{x[n]}=∑n=0∞x[n]z−n,z=rejω X(z) = \mathcal{Z}\{x[n]\} = \sum_{n=0}^{\infty} x[n] z^{-n}, \quad z = re^{j\omega} X(z)=Z{x[n]}=n=0∑∞x[n]z−n,z=rejω

它将差分方程 转化为 zzz 域代数方程，是数字信号处理和离散控制系统的基础工具。

2. 特点

a. 差分→代数 ：时域中的 x[n−k]x[n-k]x[n−k] 对应 z−kX(z)z^{-k}X(z)z−kX(z)，使差分方程可像代数方程一样求解。

b. 收敛域（ROC） ：使级数绝对收敛的 zzz 值区域，决定了系统的因果性和稳定性（极点需在单位圆内）。

c. 传递函数 ：H(z)=Y(z)/X(z)H(z)=Y(z)/X(z)H(z)=Y(z)/X(z)，零极点分布在 zzz 平面上，直观判断频率响应。

d. 与傅里叶变换的关系 ：在单位圆 ∣z∣=1|z|=1∣z∣=1 上，z=ejωTz = e^{j\omega T}z=ejωT 时，Z变换退化为离散时间傅里叶变换（DTFT）。

e. 适用场景：计算机只能处理离散数据，Z变换是连接连续物理世界与离散数字世界的桥梁。

3. 实例：数字一阶低通滤波器的设计与分析

考虑一个数字一阶低通滤波器，其差分方程描述为：

y[n]=αx[n]+(1−α)y[n−1],α∈(0,1) y[n] = \alpha x[n] + (1 - \alpha) y[n-1], \quad \alpha \in (0, 1) y[n]=αx[n]+(1−α)y[n−1],α∈(0,1)

其中：

x[n]x[n]x[n]：第 nnn 个采样时刻的输入信号
y[n]y[n]y[n]：第 nnn 个采样时刻的输出信号
α\alphaα：滤波系数（决定截止频率）

对差分方程两边取Z变换（假设零初始条件 y[−1]=0y[-1]=0y[−1]=0）：

Y(z)=αX(z)+(1−α)z−1Y(z) Y(z) = \alpha X(z) + (1 - \alpha) z^{-1} Y(z) Y(z)=αX(z)+(1−α)z−1Y(z)

整理得系统的传递函数：

H(z)=Y(z)X(z)=α1−(1−α)z−1=αzz−(1−α) H(z) = \frac{Y(z)}{X(z)} = \frac{\alpha}{1 - (1 - \alpha) z^{-1}} = \frac{\alpha z}{z - (1 - \alpha)} H(z)=X(z)Y(z)=1−(1−α)z−1α=z−(1−α)αz

极点位置 ：zp=1−αz_p = 1 - \alphazp=1−α。由于 0<α<10 < \alpha < 10<α<1，有 0<1−α<10 < 1 - \alpha < 10<1−α<1，极点位于单位圆内的正实轴上，系统稳定。

频率响应分析 ：令 z=ejωTsz = e^{j\omega T_s}z=ejωTs（TsT_sTs 为采样周期），代入传递函数：

H(ejωTs)=αejωTsejωTs−(1−α) H(e^{j\omega T_s}) = \frac{\alpha e^{j\omega T_s}}{e^{j\omega T_s} - (1 - \alpha)} H(ejωTs)=ejωTs−(1−α)αejωTs

幅频响应的平方为：

∣H(ejωTs)∣2=α21+(1−α)2−2(1−α)cos⁡(ωTs) |H(e^{j\omega T_s})|^2 = \frac{\alpha^2}{1 + (1-\alpha)^2 - 2(1-\alpha)\cos(\omega T_s)} ∣H(ejωTs)∣2=1+(1−α)2−2(1−α)cos(ωTs)α2

当 ω=0\omega = 0ω=0 时，∣H(1)∣=1|H(1)| = 1∣H(1)∣=1（低频通过）；当 ω=π/Ts\omega = \pi/T_sω=π/Ts（奈奎斯特频率）时，∣H(−1)∣=α2−α<1|H(-1)| = \frac{\alpha}{2 - \alpha} < 1∣H(−1)∣=2−αα<1（高频衰减）。

截止频率设计 ：令 ∣H(ejωcTs)∣=1/2|H(e^{j\omega_c T_s})| = 1/\sqrt{2}∣H(ejωcTs)∣=1/2 ，可解得 α\alphaα 与截止频率 fc=ωc/(2π)f_c = \omega_c/(2\pi)fc=ωc/(2π) 的关系。工程上常用近似：

α≈2πfcTs(当 fc≪fs) \alpha \approx 2\pi f_c T_s \quad (\text{当 } f_c \ll f_s) α≈2πfcTs(当 fc≪fs)

取采样频率 fs=1000f_s = 1000fs=1000 Hz（Ts=0.001T_s = 0.001Ts=0.001 s），设计截止频率 fc=50f_c = 50fc=50 Hz，则：

α≈2π×50×0.001=0.314 \alpha \approx 2\pi \times 50 \times 0.001 = 0.314 α≈2π×50×0.001=0.314

即滤波器系数为 α=0.314\alpha = 0.314α=0.314。

MATLAB 验证：

matlab 复制代码

fs = 1000;           % 采样频率 1000 Hz
fc = 50;             % 截止频率 50 Hz
alpha = 2*pi*fc/fs;  % 近似计算 alpha = 0.314

b = alpha;           % 分子系数
a = [1, -(1-alpha)]; % 分母系数 [1, -(1-alpha)]

freqz(b, a, 1024, fs);  % 绘制幅频响应和相频响应

结论：通过Z变换，原本需要递推计算的差分方程被转化为代数形式的传递函数，极点在单位圆内的位置直接决定了系统的稳定性和频率响应特性。这正是Z变换在数字信号处理中的核心价值。

4. 为什么这个例子不适用于拉普拉斯变换、傅里叶变换或傅里叶级数

上述实例的核心对象是数字一阶低通滤波器 ，其数学模型是差分方程 ，输入输出均为离散序列。下面分析为什么其他三种变换在此场景下不适用。

a. 为什么不适用于拉普拉斯变换

（1）信号类型根本不同 ：拉普拉斯变换处理连续时间信号 f(t)f(t)f(t)（定义在连续实数 ttt 上），而本例的输入 x[n]x[n]x[n] 和输出 y[n]y[n]y[n] 都是离散序列 （定义在整数索引 nnn 上）。拉普拉斯变换无法直接作用于离散序列。

（2）数学模型不同 ：拉普拉斯变换用于求解微分方程 ，而本例是差分方程。两者的数学形式不同：

i. 微分方程：dy(t)dt=⋯\frac{dy(t)}{dt} = \cdotsdtdy(t)=⋯，拉普拉斯变换后 sY(s)sY(s)sY(s)

ii. 差分方程：y[n]=αx[n]+(1−α)y[n−1]y[n] = \alpha x[n] + (1-\alpha)y[n-1]y[n]=αx[n]+(1−α)y[n−1]，Z变换后 Y(z)=αX(z)+(1−α)z−1Y(z)Y(z) = \alpha X(z) + (1-\alpha)z^{-1}Y(z)Y(z)=αX(z)+(1−α)z−1Y(z)

拉普拉斯变换无法直接处理 z−1z^{-1}z−1 这样的时移算子。

（3）强行连续化会引入误差 ：若将离散序列 x[n]x[n]x[n] 视为连续信号 x(t)x(t)x(t) 的采样，则可以用拉普拉斯变换分析。但这样做需要引入采样开关 的数学模型（e−sTse^{-sT_s}e−sTs 项），得到的是超越方程，难以求解。Z变换通过引入 z=esTsz = e^{sT_s}z=esTs 巧妙地回避了这一问题。

（4）稳定性判据不同 ：拉普拉斯变换中，连续系统稳定的条件是极点位于左半平面 （Re(s)<0\text{Re}(s) < 0Re(s)<0）；Z变换中，离散系统稳定的条件是极点位于单位圆内 （∣z∣<1|z| < 1∣z∣<1）。用拉普拉斯变换分析离散系统，需要将 sss 平面映射到 zzz 平面（如 z=esTsz = e^{sT_s}z=esTs），增加了一层复杂度。

b. 为什么不适用于傅里叶变换

（1）傅里叶变换处理连续信号 ：傅里叶变换定义为 ∫−∞∞f(t)e−jωtdt\int_{-\infty}^{\infty} f(t) e^{-j\omega t} dt∫−∞∞f(t)e−jωtdt，处理的是连续时间信号 。离散序列 x[n]x[n]x[n] 的傅里叶变换对应的是离散时间傅里叶变换（DTFT）：

X(ejω)=∑n=−∞∞x[n]e−jωn X(e^{j\omega}) = \sum_{n=-\infty}^{\infty} x[n] e^{-j\omega n} X(ejω)=n=−∞∑∞x[n]e−jωn

DTFT 与 Z 变换的关系是：X(ejω)=X(z)∣z=ejωX(e^{j\omega}) = X(z)|_{z=e^{j\omega}}X(ejω)=X(z)∣z=ejω（在单位圆上取值）。因此，傅里叶变换（连续）不直接适用于离散序列。

（2）不擅长处理差分方程：傅里叶变换（或 DTFT）虽然可以用于分析离散系统的频率响应，但在求解差分方程时，不如 Z 变换方便：

i. Z 变换通过 z−kz^{-k}z−k 直接表达时移，代数操作简单

ii. DTFT 中的 e−jωke^{-j\omega k}e−jωk 同样表达时移，但无法像 Z 变换那样通过零极点图直观判断稳定性（需要判断极点是否在单位圆内）

（3）无法处理非零初始条件 ：DTFT 假设序列定义在 n∈(−∞,∞)n \in (-\infty, \infty)n∈(−∞,∞)，不天然区分 n<0n<0n<0 和 n≥0n\ge0n≥0。若要处理因果序列和非零初始条件，需要引入单边 DTFT 或额外处理。Z 变换（单边）通过 x[−1],x[−2],...x[-1], x[-2], \dotsx[−1],x[−2],... 直接包含初始条件。

（4）工程习惯 ：在数字信号处理和离散控制系统领域，工程师习惯使用 Z 变换 作为标准工具，因为它：

i. 直接对应差分方程

ii. 零极点图直观判断稳定性

iii. 与拉普拉斯变换形成对偶关系（s↔zs \leftrightarrow zs↔z）

c. 为什么不适用于傅里叶级数

（1）信号类型不匹配 ：傅里叶级数适用于周期连续信号 。本例的输入 x[n]x[n]x[n] 和输出 y[n]y[n]y[n] 是离散序列，且不一定是周期的。傅里叶级数无法直接应用于离散非周期序列。

（2）分析目标不同 ：傅里叶级数用于将周期信号分解为离散谐波分量 。本例的目标是分析离散系统的传递函数和稳定性，而非对某个周期信号进行谐波分解。

（3）强行周期化会改变问题本质 ：若将 x[n]x[n]x[n] 视为某个周期离散序列，则可以用离散傅里叶级数（DFS） 分析。但 DFS 适用于有限长周期序列，且分析的是频谱而非系统函数，与 Z 变换的用途不同。

（4）无法表达系统动态 ：傅里叶级数描述的是信号的频谱，而非系统的输入输出关系。本例需要的是系统传递函数 H(z)H(z)H(z)，傅里叶级数无法直接提供这一信息。

d. 四种变换在本例中的适用性总结

变换	适用信号/系统类型	本例是否适用	根本原因
Z 变换	离散系统、差分方程	✅ 最适用	天然匹配差分方程，零极点图直观判断稳定性
拉普拉斯变换	连续系统、微分方程	❌ 不适用	信号为离散序列，数学模型为差分方程
傅里叶变换（DTFT）	离散序列频谱分析	⚠️ 部分可用	可求频率响应，但不如 Z 变换擅长系统分析和稳定性判断
傅里叶级数	周期连续信号	❌ 不适用	信号为离散非周期序列，分析目标不匹配

说明：DTFT 是 Z 变换在单位圆上的特例，适用于频率响应分析 ；而 Z 变换更通用，适用于系统函数、稳定性、瞬态响应等完整分析。

e. 总结

Z 变换之所以成为离散系统分析的首选工具，根本原因在于：

1. 自然匹配 ：差分方程 ↔ Z 变换（代数化）

2. 稳定性判断直观 ：极点位于单位圆内 ↔ 系统稳定

3. 时移操作简洁 ：x[n−k]↔z−kX(z)x[n-k] \leftrightarrow z^{-k}X(z)x[n−k]↔z−kX(z)

4. 与拉普拉斯变换对偶 ：sss 平面（连续）↔ zzz 平面（离散），便于工程师迁移知识

拉普拉斯变换适合连续系统 ，傅里叶变换适合连续非周期信号频谱分析 ，傅里叶级数适合周期信号谐波分析 ，而 Z 变换 是离散系统 （数字控制、数字信号处理）的专属工具。选择哪种变换，取决于信号是连续还是离散、系统是微分还是差分、分析目标是频谱还是稳定性。

五、正态分布

1. 概念

正态分布（Normal Distribution），又称高斯分布，是概率论中最重要的一种连续分布。其概率密度函数为：

f(x)=1σ2πexp⁡(−(x−μ)22σ2),x∈(−∞,∞) f(x) = \frac{1}{\sigma \sqrt{2\pi}} \exp\left(-\frac{(x - \mu)^2}{2\sigma^2}\right), \quad x \in (-\infty, \infty) f(x)=σ2π 1exp(−2σ2(x−μ)2),x∈(−∞,∞)

其中：

μ\muμ：均值（决定分布的中心位置）
σ\sigmaσ：标准差（决定分布的离散程度）
σ2\sigma^2σ2：方差

正态分布的概率密度曲线呈钟形，关于 x=μx = \mux=μ 对称，在 x=μx = \mux=μ 处取最大值。

特别地，当 μ=0\mu = 0μ=0，σ=1\sigma = 1σ=1 时称为标准正态分布，其概率密度函数简化为：

ϕ(x)=12πe−x2/2 \phi(x) = \frac{1}{\sqrt{2\pi}} e^{-x^2/2} ϕ(x)=2π 1e−x2/2

2. 特点

a. "3σ"原则（68-95-99.7法则）

对于正态分布，数据落在均值附近一定范围内的概率是固定的：

区间	概率	说明
μ±σ\mu \pm \sigmaμ±σ	约 68.3%	约 2/3 的数据落在此区间
μ±2σ\mu \pm 2\sigmaμ±2σ	约 95.4%	约 95% 的数据落在此区间
μ±3σ\mu \pm 3\sigmaμ±3σ	约 99.7%	几乎全部数据落在此区间

这就是工程中广泛使用的 "3σ原则" ：超出 3σ3\sigma3σ 范围的数据被视为异常值（小概率事件）。

b. 中心极限定理

大量独立同分布的随机变量之和，无论其原始分布是什么，当数量足够大时，其分布趋近于正态分布。这一定理解释了为什么正态分布在自然界和工程中如此普遍------测量误差、噪声、制造偏差等都可以用正态分布描述。

c. 线性变换不变性

若 X∼N(μ,σ2)X \sim N(\mu, \sigma^2)X∼N(μ,σ2)，则 Y=aX+bY = aX + bY=aX+b 仍服从正态分布：Y∼N(aμ+b,a2σ2)Y \sim N(a\mu + b, a^2\sigma^2)Y∼N(aμ+b,a2σ2)。

d. 可加性

两个独立正态随机变量之和仍服从正态分布：若 X1∼N(μ1,σ12)X_1 \sim N(\mu_1, \sigma_1^2)X1∼N(μ1,σ12)，X2∼N(μ2,σ22)X_2 \sim N(\mu_2, \sigma_2^2)X2∼N(μ2,σ22)，则 X1+X2∼N(μ1+μ2,σ12+σ22)X_1 + X_2 \sim N(\mu_1 + \mu_2, \sigma_1^2 + \sigma_2^2)X1+X2∼N(μ1+μ2,σ12+σ22)。

e. 工程意义

正态分布是统计质量控制、误差分析、可靠性工程、信号处理中噪声建模的理论基础。

3. 实例：机械零件加工尺寸的公差控制

某精密机械加工厂生产一种轴类零件，设计直径要求为 10.000±0.01510.000 \pm 0.01510.000±0.015 mm。生产过程中，由于机床振动、刀具磨损、材料不均匀等因素，实际加工尺寸存在随机波动。

质检员连续测量了100根轴的直径，得到数据如下：

直径区间 (mm)	频数
9.985 - 9.990	2
9.990 - 9.995	8
9.995 - 10.000	35
10.000 - 10.005	38
10.005 - 10.010	14
10.010 - 10.015	3

3σ原则的应用：

根据3σ原则，99.7% 的零件直径应落在 xˉ±3s=10.001±0.0135\bar{x} \pm 3s = 10.001 \pm 0.0135xˉ±3s=10.001±0.0135 mm 范围内，即 [9.9875,10.0145][9.9875, 10.0145][9.9875,10.0145] mm。这个范围比设计公差 [9.985,10.015][9.985, 10.015][9.985,10.015] mm 更窄，说明工艺能力充足。

工程上常用 过程能力指数 CpC_pCp 来衡量工艺水平：

Cp=公差上限−公差下限6σ=10.015−9.9856×0.0045=0.030.027≈1.11 C_p = \frac{\text{公差上限} - \text{公差下限}}{6\sigma} = \frac{10.015 - 9.985}{6 \times 0.0045} = \frac{0.03}{0.027} \approx 1.11 Cp=6σ公差上限−公差下限=6×0.004510.015−9.985=0.0270.03≈1.11

Cp>1C_p > 1Cp>1 表示工艺能力满足要求。如果某天 CpC_pCp 降到 1 以下，说明废品率将显著上升，需要停机检查机床。

质量控制图 ：工程师每天抽取5根轴测量直径，在控制图上标出均值和极差。只要数据点落在 μ±3σ\mu \pm 3\sigmaμ±3σ 的控制限内，生产过程就视为"受控"；一旦超出，说明出现了"特殊原因"（如刀具破损、机床松动），必须立即干预。

结论：正态分布为机械加工的质量控制提供了科学的数学工具。没有它，工程师只能用"凭经验"的方式判断产品是否合格，无法量化风险和工艺能力。

4. 为什么拉普拉斯变换、傅里叶变换、傅里叶级数、Z变换不适用于这个例子

上述实例的核心是统计分析 （随机变量的分布规律、质量控制的概率判断），而非确定性信号的变换分析。下面分析为什么四种变换不适用于此场景。

a. 为什么不适用于拉普拉斯变换

拉普拉斯变换处理的是确定性连续时间函数 f(t)f(t)f(t)（t≥0t \ge 0t≥0），将其从时域映射到复频域。本例中的加工尺寸数据是随机变量，没有确定的时间演化规律，也没有微分方程需要求解。拉普拉斯变换在这里完全用不上。

b. 为什么不适用于傅里叶变换

傅里叶变换处理的是确定性连续时间信号 的频谱分析。正态分布虽然有一个特征函数 φ(t)=ejμt−σ2t2/2\varphi(t) = e^{j\mu t - \sigma^2 t^2/2}φ(t)=ejμt−σ2t2/2，其形式与傅里叶变换有关（特征函数实际上是概率密度函数的傅里叶变换），但这属于概率论中的数学技巧 ，而非本例"质量控制"的应用场景。在现场质检中，工程师直接使用正态分布的3σ原则和 CpC_pCp 指数，不需要计算傅里叶变换。

c. 为什么不适用于傅里叶级数

傅里叶级数处理的是周期确定性信号 ，将周期函数分解为离散谐波分量。本例的加工尺寸数据是随机数据，没有周期性，也不需要用谐波去逼近。傅里叶级数在此无任何应用价值。

d. 为什么不适用于 Z 变换

Z变换处理的是离散确定性序列 ，将差分方程转化为代数方程。本例的100个测量数据虽然是离散的，但它们属于随机样本，不是某个确定性系统的输入输出序列。Z变换用于分析离散系统的动态特性（如数字滤波器、离散控制器），不适用于统计分析。

e. 总结对比

变换/分布	适用对象	本例是否适用	根本原因
正态分布	随机变量、测量误差、噪声	✅ 最适用	加工尺寸偏差服从正态分布，3σ原则直接指导质量控制
拉普拉斯变换	连续确定性信号、微分方程	❌ 不适用	信号是随机数据，无时间演化规律
傅里叶变换	连续确定性信号、频谱分析	❌ 不适用	特征函数虽与傅氏变换有关，但不是本例的应用场景
傅里叶级数	周期确定性信号	❌ 不适用	数据非周期、非确定性
Z变换	离散确定性序列、差分方程	❌ 不适用	数据是随机样本，非系统输入输出

5. 工程场合补充

a. 机械工程

i. 机械零件加工尺寸的公差统计（3σ原则）：如上例所述，正态分布是统计质量控制的基石。

ii. 疲劳寿命的可靠性分析：材料在循环载荷下的疲劳寿命通常服从对数正态分布。工程师通过疲劳试验获得寿命数据，拟合出分布参数，从而计算出给定可靠度下的安全寿命。

b. 电气工程

i. 电子元器件参数的制造偏差：电阻、电容、晶体管的参数在批量生产中呈正态分布。电路设计时必须考虑这种偏差（蒙特卡洛分析），否则批量生产时可能有大片产品性能不达标。

ii. 通信系统中的噪声建模（高斯白噪声）：热噪声、散粒噪声的瞬时幅度服从正态分布。通信系统的误码率分析、信噪比计算都基于这一假设。

6. 小结

正态分布与其他四种数学变换（拉普拉斯、傅里叶、傅里叶级数、Z变换）属于不同的问题域：

四大变换 ：处理确定性信号 ，用于系统分析（微分/差分方程求解、频谱分析、稳定性判断）
正态分布 ：处理随机变量 ，用于统计分析（误差估计、质量控制、可靠性评估）

工程师在实际工作中需要根据问题类型选择正确的工具：分析电路响应用拉普拉斯变换，分析信号频谱用傅里叶变换，分析周期信号用傅里叶级数，分析离散系统用Z变换，分析随机误差用正态分布。选错工具就像用扳手去钉钉子------工具本身没问题，但用错了地方。

六、工程场合

1. 机械工程

(1) 拉普拉斯变换

a. 机械振动系统的传递函数建模（弹簧-质量-阻尼器）

想象你设计一辆汽车的悬架系统。当车轮碾过减速带时，车身会上下震动。这个系统可以简化为一个弹簧-质量-阻尼器模型。工程师对这个系统列出一个二阶微分方程，然后取拉普拉斯变换，得到传递函数 H(s)=1/(ms2+cs+k)H(s) = 1/(ms^2 + cs + k)H(s)=1/(ms2+cs+k)。通过分析传递函数的极点位置，就能判断悬架是"过阻尼"（缓慢恢复）还是"欠阻尼"（来回震荡），从而调整弹簧刚度 kkk 和阻尼系数 ccc，让乘客坐得更舒适。

b. 机床切削稳定性分析（再生颤振的频域判据）

数控机床在切削金属时，有时会发出刺耳的尖叫声，工件表面出现波浪状的纹路------这就是"颤振"。原因是上一圈切削留下的波纹会影响到下一圈的切削厚度，形成正反馈。工程师用拉普拉斯变换建立切削过程的传递函数，通过奈奎斯特判据判断临界切削深度，从而选择不会产生颤振的主轴转速。这一技术让机床加工效率提升了数倍。

(2) 傅里叶变换

a. 旋转机械的故障诊断（通过振动频谱识别不平衡、不对中）

一家工厂的风机最近振动越来越大。工程师在轴承座上安装加速度传感器，采集振动信号，然后做傅里叶变换得到频谱图。结果发现：1倍频（转频）的幅值异常高------这是典型的"动不平衡"特征。拆开检查，果然叶轮上积满了灰尘。清理后重新试车，1倍频幅值降到了正常水平。

b. 模态分析：由频响函数识别结构的固有频率和阻尼比

设计一架飞机的机翼时，必须知道它的固有频率，否则发动机的振动可能引发共振，导致机翼断裂。工程师用力锤敲击机翼上的某个点，同时用加速度计测量响应，将输入和输出信号做傅里叶变换，得到频响函数。频响函数上的峰值对应的频率就是固有频率，峰值的尖锐程度决定了阻尼比。这个实验叫"模态分析"，是结构动力学设计的基础。

(3) 傅里叶级数

a. 凸轮机构从动件运动规律的谐波分解

一台自动包装机的凸轮机构驱动着切刀上下运动。工程师设计了一个"修正梯形"运动规律，但机器运行时噪音很大。他将运动曲线做傅里叶级数展开，发现含有丰富的高次谐波------正是这些高频成分激发了机构的共振。于是他重新设计凸轮轮廓，削弱了高次谐波的幅值，机器的噪音立刻降了下来。

b. 齿轮啮合误差引起的周期激励分析

一个齿轮箱在运行时发出了"嗡嗡"的声音。傅里叶级数分析表明：啮合频率（齿数 × 转频）及其倍频的幅值异常高，说明齿轮存在制造误差或磨损。进一步检查发现，一个齿轮的齿面有轻微的点蚀。更换齿轮后，啮合频率的谐波幅值恢复正常。

(4) Z变换

a. 数控系统插补算法的离散控制模型

一台数控机床要切割一个半径为50mm的圆弧。计算机不能连续输出指令，而是每隔1毫秒计算一次下一个点的位置------这就是"插补"。工程师用Z变换建立插补器的离散模型，分析圆弧轨迹的逼近误差，确保误差小于0.001mm。没有Z变换，这些离散控制系统的稳定性分析将寸步难行。

b. 机器人关节的离散PID控制器设计

一个六轴工业机器人在搬运零件时，第三个关节在目标位置附近来回抖动。工程师用Z变换将连续PID控制器离散化，得到数字PID的差分方程：u[n]=u[n−1]+Kpe[n]+Kie[n]+Kd(e[n]−2e[n−1]+e[n−2])u[n] = u[n-1] + K_p e[n] + K_i e[n] + K_d (e[n]-2e[n-1]+e[n-2])u[n]=u[n−1]+Kpe[n]+Kie[n]+Kd(e[n]−2e[n−1]+e[n−2])。通过分析闭环系统的极点位置（必须在单位圆内），他调整了积分系数，消除了抖动，机器人恢复了平稳运行。

(5) 正态分布

a. 机械零件加工尺寸的公差统计（3σ原则）

一家轴承厂每天生产10万个滚珠，直径标准为5.000 mm，公差±0.01 mm。质检员随机抽取100个滚珠测量直径，发现数据服从正态分布，均值5.001 mm，标准差0.0025 mm。根据3σ原则，99.7%的滚珠直径落在 5.001±0.00755.001 \pm 0.00755.001±0.0075 mm 范围内，远优于公差要求。但如果某天均值漂移到了5.005 mm，大批产品就会报废------正态分布帮助工程师及时发现了机床的磨损。

b. 疲劳寿命的可靠性分析

某型号的汽车连杆要求在1000万次循环载荷下不断裂。但材料疲劳强度存在分散性，测试数据服从正态分布。工程师根据分布曲线计算出：当载荷为300 MPa时，失效率为0.01%；当载荷增加到350 MPa时，失效率上升到1%。这个分析帮助设计团队确定了安全系数，既保证了安全性，又避免了过度设计造成的成本浪费。

2. 电气工程

(1) 拉普拉斯变换

a. RLC电路瞬态响应分析（零状态/零输入响应）

一个电源工程师设计了一款DC-DC转换器，上电瞬间发现输出电压过冲高达50%，差点烧毁后面的芯片。他用拉普拉斯变换分析输出LC滤波器的传递函数，发现阻尼比太小（ζ=0.3\zeta = 0.3ζ=0.3）。将电解电容换成低ESR的陶瓷电容后，阻尼比提高到0.7，过冲降到了10%以内。

b. 运算放大器电路的传递函数推导

一位音频工程师设计了一个有源低通滤波器，用于消除20kHz以上的高频噪声。他用拉普拉斯变换推导出运放电路的传递函数 H(s)=−Zf(s)/Zi(s)H(s) = -Z_f(s)/Z_i(s)H(s)=−Zf(s)/Zi(s)，代入电阻电容值后，确认截止频率为22kHz，通带增益为0dB。实际测试结果与理论计算几乎完全吻合------这就是拉普拉斯变换的威力。

(2) 傅里叶变换

a. 信号频谱分析（示波器FFT功能）

一个通信工程师调试射频放大器，发现输出信号出现了不明杂波。他用示波器的FFT功能对输出信号做傅里叶变换，发现除了1GHz的主信号外，还有一个300MHz的寄生振荡。追踪发现是电源去耦不良引起的。加装一个100nF的陶瓷电容后，杂波消失了。

b. 滤波器设计（理想低通、高通、带通的频域特性）

一位音频爱好者想做一个低音炮分频器，让80Hz以下的低频信号给低音炮，80Hz以上的信号给主音箱。他用傅里叶变换分析巴特沃斯滤波器的频响曲线，发现二阶低通滤波器在截止频率处的衰减为-3dB，阻带衰减速率是-40dB/十倍频。这个设计让他成功DIY了一个家用音响系统。

(3) 傅里叶级数

a. 非正弦周期电流/电压的谐波分析（总谐波畸变率THD）

一个工厂的电工发现补偿电容异常发热。他用电能质量分析仪测量进线电流，做傅里叶级数分析，发现5次谐波（250Hz）的含量高达25%，7次谐波也有15%。总谐波畸变率THD高达28%，远超国标的5%。原因是车间里使用了大量变频器，产生了严重的谐波污染。加装有源滤波器后，THD降到了3%，电容不再发热。

b. 电力电子变换器（如PWM逆变器）的输出电压谐波成分

一位研究生正在设计一台光伏逆变器，需要将直流电逆变成50Hz交流电并网。他采用正弦脉宽调制（SPWM）技术，但不知道如何选择载波频率。通过傅里叶级数分析，他发现载波频率越高，谐波分量越向高频段移动，越容易被滤波器滤除。最终他选择了20kHz的载波频率（人耳听不见），逆变器的输出电流THD做到了1.5%。

(4) Z变换

a. 数字滤波器设计（FIR/IIR滤波器系数计算）

一位生物医学工程师需要从心电信号（ECG）中滤除50Hz工频干扰。他用Z变换设计了一个IIR陷波滤波器，传递函数为 H(z)=(1−2cos⁡ω0z−1+z−2)/(1−2rcos⁡ω0z−1+r2z−2)H(z) = (1 - 2\cos\omega_0 z^{-1} + z^{-2})/(1 - 2r\cos\omega_0 z^{-1} + r^2 z^{-2})H(z)=(1−2cosω0z−1+z−2)/(1−2rcosω0z−1+r2z−2)。通过调整参数 r=0.95r = 0.95r=0.95，陷波深度达到了-40dB，而心电信号的主要频段（0.5-40Hz）几乎不受影响。这个数字滤波器在单片机上实时运行，成功提取出了清晰的ECG波形。

b. 开关电源的数字控制环路建模

一位电源工程师正在开发一款数字控制Buck变换器，用DSP代替传统的模拟PWM控制器。他用Z变换建立了被控对象的离散模型 G(z)=VinL⋅Tsz−1G(z) = \frac{V_{in}}{L} \cdot \frac{T_s}{z-1}G(z)=LVin⋅z−1Ts，然后设计了数字PID补偿器。通过分析闭环系统的零极点图（所有极点都在单位圆内），他确认了系统的稳定性。最终的数字电源效率达到了95%，且能通过软件远程调节输出电压。

(5) 正态分布

a. 电子元器件参数（电阻、电容）的制造偏差

想象一下，你是一家电阻厂的工艺工程师。生产线正在以每分钟5000只的速度生产标称"10kΩ、精度±1%"的贴片电阻。你从成品中随机抽取了1000只，用自动测试机逐一测量阻值。结果发现：大部分电阻的阻值在9.95kΩ到10.05kΩ之间，其中靠近10kΩ的最多，越往两边越少。如果你把这些数据画成直方图，会看到一个左右对称的"钟形曲线"------这就是正态分布。

为什么会呈现这种分布？因为电阻的最终阻值受到无数个微小独立因素的影响：导电浆料中银粉颗粒的大小和分布、浆料印刷时的厚度波动、烧结炉内温度的细微变化、激光调阻机的切割深度误差......每一个因素都会给阻值带来一个微小的随机偏移。根据中心极限定理，大量独立微小随机因素的总和，无论每个因素服从什么分布，最终都会趋近于正态分布。

这个现象对电路设计工程师来说至关重要。假设你设计了一个运算放大器电路，增益由两个电阻的比值决定：Gain=1+R2/R1Gain = 1 + R_2/R_1Gain=1+R2/R1。你选择了 R1=10R_1 = 10R1=10 kΩ，R2=100R_2 = 100R2=100 kΩ，理论增益为11倍。但如果 R1R_1R1 和 R2R_2R2 各自在±1%范围内随机波动，增益就不再是固定的11，而是一个随机变量。两个独立正态变量的比值会呈现什么分布？增益的分散性有多大？这些问题都可以用正态分布的数学工具来回答。

工程师们利用正态分布的规律发展出了统计公差设计 方法。传统的"最坏情况设计"假设所有元器件都同时偏向最不利的方向，这会要求极宽的公差带，导致成本大幅上升。而统计公差方法认识到：两个独立的正态随机变量同时落在极端值的概率极低（约为 0.3%×0.3%=0.0009%0.3\% \times 0.3\% = 0.0009\%0.3%×0.3%=0.0009%）。因此可以用更窄的统计公差覆盖99.7%的产品，大幅降低制造成本。这就是为什么你的手机能做到又便宜性能又好------背后有正态分布在支撑。

在生产线上，正态分布还被用于过程控制 。工程师每天抽取5只电阻测量阻值，将均值和极差画在控制图上。只要数据点在 μ±3σ\mu \pm 3\sigmaμ±3σ 的控制限内随机波动，就认为生产过程处于"受控状态"。一旦出现连续7个点都在均值一侧，或者某个点超出控制限，说明出现了"特殊原因"（如浆料批次变化、激光头老化），必须立即停机检查。这套方法每年为全球电子制造业节省了数十亿美元的废品损失。

一句话总结：电阻电容的标称值只是一个"期望"，实际值是一个正态分布的随机变量。优秀的电路设计不是消灭偏差（因为做不到），而是让电路在偏差面前依然稳健。

b. 通信系统中的噪声建模（高斯白噪声）

深夜，你打开收音机，调到一个没有电台的频率，会听到"嘶------"的背景声。这不是设备坏了，而是物理世界在对你"低语"。这个声音的主要成分是热噪声 ------由电阻中电子的随机热运动产生。1918年，德国物理学家瓦尔特·肖特基首次从理论上解释了这种现象，并给出了著名的约翰逊-奈奎斯特公式：热噪声的功率谱密度为 4kTR4kTR4kTR，其中 k=1.38×10−23k = 1.38 \times 10^{-23}k=1.38×10−23 J/K 是玻尔兹曼常数，TTT 是绝对温度，RRR 是电阻值。

为什么热噪声的幅度服从正态分布？想象一个电阻内部有无数个自由电子，每个电子都在做随机热运动，对电流产生一个微小的、独立的贡献。这无数个微小贡献的叠加，根据中心极限定理，必然服从正态分布。而且这种噪声的功率在所有频率上几乎均匀分布，就像白光包含所有颜色的光一样，因此被称为高斯白噪声。它是通信系统中最基本的性能极限------无论你的电路设计得多好，热噪声永远在那里，不可消除。

正态分布对通信系统的误码率分析至关重要。考虑一个简单的二进制通信系统：发送"1"时电压为 +A+A+A，发送"0"时电压为 −A-A−A。信号在信道中传输时，叠加了服从正态分布的噪声 N(0,σ2)N(0, \sigma^2)N(0,σ2)。接收端收到的信号是 A+nA + nA+n（发"1"）或 −A+n-A + n−A+n（发"0"）。如果噪声的瞬时值超过 AAA，接收端就会做出错误的判决。误码率的计算公式为：

Pe=12erfc(Aσ2)=12erfc(Eb2N0) P_e = \frac{1}{2} \text{erfc}\left(\frac{A}{\sigma \sqrt{2}}\right) = \frac{1}{2} \text{erfc}\left(\sqrt{\frac{E_b}{2N_0}}\right) Pe=21erfc(σ2 A)=21erfc(2N0Eb )

其中 erfc\text{erfc}erfc 是误差补函数，Eb/N0E_b/N_0Eb/N0 是信噪比。这个公式告诉你：要想误码率从 10−310^{-3}10−3 降到 10−610^{-6}10−6，信噪比只需要增加约3dB（一倍）。但要想从 10−610^{-6}10−6 降到 10−910^{-9}10−9，同样只需要再增加约1.5dB。为什么？因为正态分布的"尾巴"衰减得非常快------e−x2e^{-x^2}e−x2 比任何指数函数都快。这个数学性质意味着：只要信噪比达到某个阈值，通信系统就可以实现"近乎完美"的传输。

1948年，克劳德·香农在他的开创性论文《通信的数学理论》中，利用正态分布的数学性质推导出了著名的香农信道容量公式：

C=Blog⁡2(1+PN0B) C = B \log_2\left(1 + \frac{P}{N_0B}\right) C=Blog2(1+N0BP)

其中 CCC 是信道容量（最大可靠传输速率），BBB 是带宽，PPP 是信号功率，N0N_0N0 是噪声功率谱密度。这个公式的推导过程中，香农假设噪声是高斯白噪声------因为在这种最坏的噪声环境下，通信系统达到的容量最低。换句话说，正态分布决定了通信能力的理论天花板。今天所有的通信技术------WiFi、4G/5G、光纤通信、卫星通信------都在努力逼近这个由正态分布划定的极限。

更有趣的是，工程师有时会故意添加正态分布的噪声。在数字音频处理中，当信号很小时，量化误差会变得明显，产生"颗粒感"。工程师会在信号中加入微量的高斯白噪声，称为"抖动"。抖动打乱了量化误差的规律性，将失真转化为听感更自然的"嘶嘶声"。这也利用了正态分布的性质------两个独立正态变量之和仍是正态分布，但方差增加，规律性被破坏。这就像用细沙填满石缝，表面反而更平滑。

从收音机的"嘶嘶声"到5G的误码率计算，从WiFi的速率上限到音响的抖动技术，正态分布贯穿了整个通信工程。正如现代通信理论奠基人克劳德·香农所说："通信的本质是与噪声作斗争。"而正态分布，就是这个战场的"地形图"。不理解正态分布，就不理解噪声；不理解噪声，就不懂通信。

六、应用技巧与核心归纳

本文知识点较多，以下为核心归纳：

1. 选择依据

信号/系统类型	适用变换	主要用途
连续、非周期、含初始条件	拉普拉斯变换	微分方程求解、传递函数、稳定性
连续、非周期、稳态频率分析	傅里叶变换	频谱分析、滤波器频响
连续、周期	傅里叶级数	谐波分解、周期激励响应
离散、采样数据	Z变换	差分方程求解、数字控制、数字滤波

2. 四大变换的数学联系

拉氏变换与傅里叶变换的关系：

拉氏变换 L{f(t)}→s=jω傅里叶变换 F{f(t)} \text{拉氏变换 } \mathcal{L}\{f(t)\} \xrightarrow{s=j\omega} \text{傅里叶变换 } \mathcal{F}\{f(t)\} 拉氏变换 L{f(t)}s=jω 傅里叶变换 F{f(t)}

Z变换与离散时间傅里叶变换的关系：

Z变换 Z{x[n]}→z=ejωT离散时间傅里叶变换 (DTFT) \text{Z变换 } \mathcal{Z}\{x[n]\} \xrightarrow{z=e^{j\omega T}} \text{离散时间傅里叶变换 (DTFT)} Z变换 Z{x[n]}z=ejωT 离散时间傅里叶变换 (DTFT)

傅里叶级数与傅里叶变换的关系：

周期信号傅里叶级数→周期→∞傅里叶变换 \text{周期信号傅里叶级数} \xrightarrow{\text{周期}\to\infty} \text{傅里叶变换} 周期信号傅里叶级数周期→∞ 傅里叶变换

3. 工程口诀

连续看拉氏，离散用Z变；稳态看傅氏，周期看级数。
微分变乘法，卷积变乘积；零极图上画，稳定判单位圆（离散）或左半平面（连续）。

4. 常见陷阱

拉氏变换要求 f(t)f(t)f(t) 指数阶，傅里叶变换要求绝对可积。
Z变换的收敛域必须标注，否则逆变换不唯一。
傅里叶级数在间断点处收敛到平均值，不是原值。
正态分布用于误差分析时，需确认数据是否独立同分布。

5. 现代计算工具

MATLAB 的 laplace、fourier、ztrans 以及 Python 的 sympy 和 scipy.signal 可以符号/数值计算上述所有变换，但理解概念和适用范围仍是正确使用的前提。
