【Unity Shader URP】平面反射（Planar Reflection）实战教程

文章目录

• • [0. 效果预览](#0. 效果预览)
  • [1. 原理简述](#1. 原理简述)
  • [2. 功能点](#2. 功能点)
  • [3. 完整 Shader（可直接用）](#3. 完整 Shader（可直接用）)
  • [4. 使用方法](#4. 使用方法)
  • • [4.1 C# 反射脚本](# 反射脚本)
    • [4.2 搭建步骤](#4.2 搭建步骤)
  • [5. 参数说明](#5. 参数说明)
  • • [Shader 参数](#Shader 参数)
    • [C# 脚本参数](# 脚本参数)
  • [6. 变体与扩展](#6. 变体与扩展)
  • • [6.1 菲涅尔控制反射强度](#6.1 菲涅尔控制反射强度)
    • [6.2 法线扰动倒影（水面波纹）](#6.2 法线扰动倒影（水面波纹）)
    • [6.3 模糊反射（粗糙地面）](#6.3 模糊反射（粗糙地面）)
  • [7. 常见问题](#7. 常见问题)
  • [8. 性能建议](#8. 性能建议)

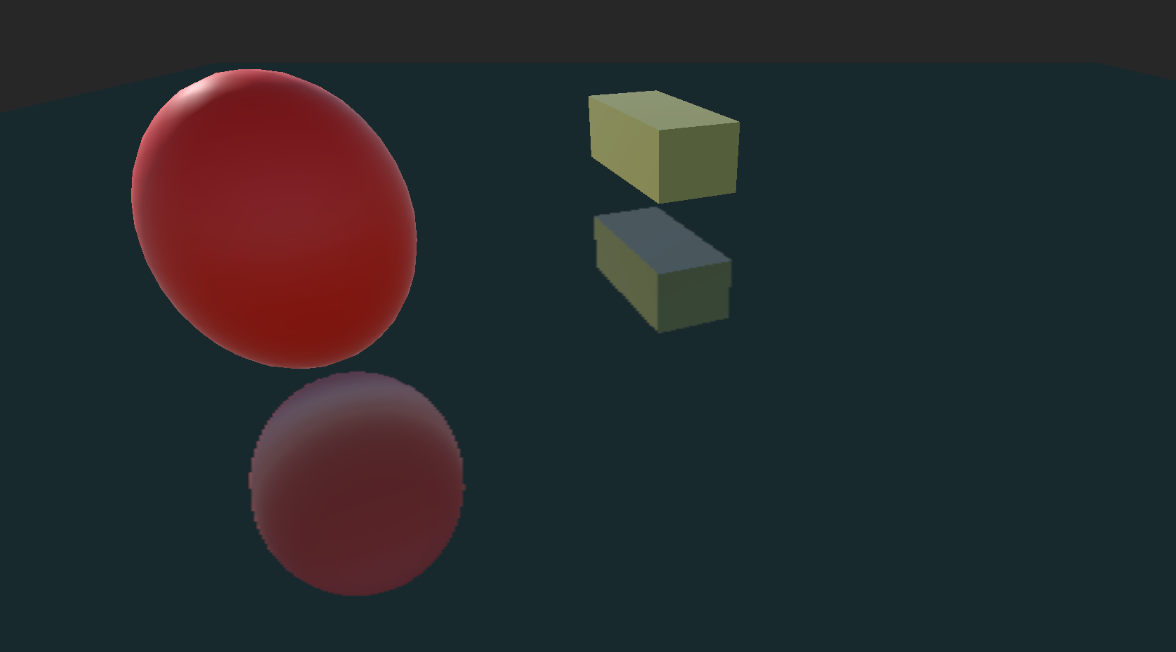

0. 效果预览

平面反射（Planar Reflection）是让地面、水面、镜面产生实时倒影的经典技术：用一个镜像摄像机从反射角度渲染场景，把结果投影到反射平面上。效果真实、原理直观，是中级 Shader 的标志性练习。

---

1. 原理简述

平面反射的本质：在反射平面下方放一个"镜像摄像机"，沿平面法线翻转主摄像机的位置和朝向，渲染到 RenderTexture，再把这张 RT 投影到反射平面的 UV 上。

三步流程：

1. 计算反射矩阵：沿反射平面翻转主摄像机 → 得到镜像摄像机的 View 矩阵
2. 镜像摄像机渲染到 RenderTexture（用斜裁剪面避免渲染平面以下的物体）
3. 反射平面的 Shader 用屏幕空间 UV 采样这张 RT → 显示倒影

反射矩阵的数学：

给定反射平面方程 ax + by + cz + d = 0（法线 (a,b,c)，距离 d），反射矩阵为：

// 反射矩阵：将点沿平面镜像翻转
// M = I - 2 * n * nT（n 是平面法线，nT 是转置）
float4 plane = float4(normal.x, normal.y, normal.z, -dot(normal, pointOnPlane));
Matrix4x4 reflectionMatrix;
reflectionMatrix.m00 = 1 - 2 * plane.x * plane.x;
reflectionMatrix.m01 =   - 2 * plane.x * plane.y;
reflectionMatrix.m02 =   - 2 * plane.x * plane.z;
reflectionMatrix.m03 =   - 2 * plane.x * plane.w;
// ... 其余行类似

斜裁剪面（Oblique Clip Plane）：

镜像摄像机如果用普通近裁面，会渲染到反射平面"下方"的物体（实际在平面上方），产生穿帮。解决方案是把近裁面设为反射平面本身------只渲染平面"上方"的内容。Unity 提供 Camera.CalculateObliqueMatrix() 直接算。

---

2. 功能点

• 实时平面反射：镜像摄像机渲染场景倒影到 RenderTexture
• 反射矩阵计算：C# 脚本自动计算反射平面的镜像变换
• 斜裁剪面：避免渲染反射平面以下的物体，消除穿帮
• 屏幕空间 UV 投影：Shader 用屏幕坐标采样 RT，倒影自动对齐
• 反射强度可调 ：_ReflectionStrength 控制倒影和基础色的混合
• RT 分辨率可调：在性能和画质之间取舍
• 主贴图支持：保留地面/水面原始纹理

---

3. 完整 Shader（可直接用）

Shader "Custom/PlanarReflection_URP"
{
    Properties
    {
        // 主贴图（地面/水面纹理）
        _BaseMap ("Base Map", 2D) = "white" {}
        // 主颜色叠乘
        _BaseColor ("Base Color", Color) = (1,1,1,1)

        // 反射 RenderTexture（由 C# 脚本设置，不需要手动拖）
        _ReflectionTex ("Reflection Texture", 2D) = "black" {}
        // 反射强度（0=无反射，1=完全镜面）
        _ReflectionStrength ("Reflection Strength", Range(0, 1)) = 0.5
        // 反射颜色叠乘（可以给倒影加色调）
        _ReflectionTint ("Reflection Tint", Color) = (1,1,1,1)
    }

    SubShader
    {
        Tags
        {
            "RenderPipeline" = "UniversalRenderPipeline"
            "Queue" = "Geometry"
            "RenderType" = "Opaque"
        }

        Pass
        {
            Name "PlanarReflectionPass"
            Tags { "LightMode" = "UniversalForward" }

            Cull Back
            ZWrite On
            Blend Off

            HLSLPROGRAM
            #pragma vertex vert
            #pragma fragment frag
            #pragma multi_compile_instancing

            #include "Packages/com.unity.render-pipelines.universal/ShaderLibrary/Core.hlsl"

            // =========================================================
            // 贴图声明
            // =========================================================
            TEXTURE2D(_BaseMap);        SAMPLER(sampler_BaseMap);
            TEXTURE2D(_ReflectionTex);  SAMPLER(sampler_ReflectionTex);

            // =========================================================
            // 材质属性
            // =========================================================
            float4 _BaseMap_ST;
            float4 _BaseColor;
            float  _ReflectionStrength;
            float4 _ReflectionTint;

            struct Attributes
            {
                float4 positionOS : POSITION;
                float2 uv         : TEXCOORD0;
                UNITY_VERTEX_INPUT_INSTANCE_ID
            };

            struct Varyings
            {
                float4 positionHCS : SV_POSITION;
                float2 uv          : TEXCOORD0;
                float4 screenPos   : TEXCOORD1;  // 屏幕空间坐标（用于采样反射 RT）
                UNITY_VERTEX_INPUT_INSTANCE_ID
                UNITY_VERTEX_OUTPUT_STEREO
            };

            Varyings vert(Attributes v)
            {
                Varyings o;
                UNITY_SETUP_INSTANCE_ID(v);
                UNITY_TRANSFER_INSTANCE_ID(v, o);
                UNITY_INITIALIZE_VERTEX_OUTPUT_STEREO(o);

                o.positionHCS = TransformObjectToHClip(v.positionOS.xyz);
                o.uv = TRANSFORM_TEX(v.uv, _BaseMap);
                // 计算屏幕空间坐标（透视除法在 frag 中做）
                o.screenPos = ComputeScreenPos(o.positionHCS);

                return o;
            }

            half4 frag(Varyings i) : SV_Target
            {
                UNITY_SETUP_INSTANCE_ID(i);

                // 1) 采样主贴图
                half4 baseCol = SAMPLE_TEXTURE2D(_BaseMap, sampler_BaseMap, i.uv);
                baseCol *= (half4)_BaseColor;

                // 2) 采样反射 RenderTexture
                // 用屏幕空间 UV（透视除法）
                float2 reflUV = i.screenPos.xy / i.screenPos.w;
                half4 reflCol = SAMPLE_TEXTURE2D(_ReflectionTex, sampler_ReflectionTex, reflUV);
                reflCol *= (half4)_ReflectionTint;

                // 3) 混合基础色和反射
                half3 finalColor = lerp(baseCol.rgb, reflCol.rgb, _ReflectionStrength);

                return half4(finalColor, baseCol.a);
            }
            ENDHLSL
        }
    }
}

---

4. 使用方法

4.1 C# 反射脚本

这个脚本是平面反射的核心------它创建镜像摄像机、计算反射矩阵、渲染到 RT、传给 Shader。

using UnityEngine;
using UnityEngine.Rendering;
using UnityEngine.Rendering.Universal;

/// <summary>
/// 平面反射控制器
/// 挂载到反射平面对象上（如地面 Plane）
/// </summary>
[ExecuteAlways]
public class PlanarReflection : MonoBehaviour
{
    [Header("===== 反射设置 =====")]
    [SerializeField] private int _textureSize = 512;          // RT 分辨率
    [SerializeField] private float _clipPlaneOffset = 0.01f;  // 裁剪面偏移（防止闪烁）
    [SerializeField] private LayerMask _reflectionLayers = -1; // 反射哪些层

    private Camera _reflectionCamera;
    private RenderTexture _reflectionRT;
    private Material _material;
    // 缓存 Shader 属性 ID，避免每帧字符串查找
    private static readonly int ReflectionTexID = Shader.PropertyToID("_ReflectionTex");

    void OnEnable()
    {
        // 获取反射平面的材质
        _material = GetComponent<Renderer>().sharedMaterial;
        CreateReflectionCamera();
        CreateRenderTexture();

        // 注册到 URP 渲染回调
        RenderPipelineManager.beginCameraRendering += OnBeginCameraRendering;
    }

    void OnDisable()
    {
        RenderPipelineManager.beginCameraRendering -= OnBeginCameraRendering;
        CleanUp();
    }

    private void OnBeginCameraRendering(ScriptableRenderContext context, Camera cam)
    {
        // 只处理主摄像机（跳过反射摄像机自身和其他摄像机）
        if (cam.cameraType != CameraType.Game && cam.cameraType != CameraType.SceneView)
            return;
        if (cam == _reflectionCamera)
            return;

        RenderReflection(cam);
    }

    private void RenderReflection(Camera mainCamera)
    {
        // ===== 1) 计算反射平面 =====
        Vector3 planePos = transform.position;
        Vector3 planeNormal = transform.up;

        // ===== 2) 计算反射矩阵 =====
        float d = -Vector3.Dot(planeNormal, planePos) - _clipPlaneOffset;
        Vector4 reflectionPlane = new Vector4(planeNormal.x, planeNormal.y, planeNormal.z, d);
        Matrix4x4 reflectionMatrix = CalculateReflectionMatrix(reflectionPlane);

        // ===== 3) 设置镜像摄像机 =====
        _reflectionCamera.cullingMask = _reflectionLayers;
        _reflectionCamera.targetTexture = _reflectionRT;

        // 镜像摄像机的世界到相机矩阵 = 主摄像机矩阵 × 反射矩阵
        _reflectionCamera.worldToCameraMatrix = mainCamera.worldToCameraMatrix * reflectionMatrix;

        // ===== 4) 斜裁剪面（只渲染反射平面上方的物体） =====
        Vector4 clipPlane = CameraSpacePlane(_reflectionCamera, planePos, planeNormal);
        _reflectionCamera.projectionMatrix = mainCamera.CalculateObliqueMatrix(clipPlane);

        // ===== 5) 翻转剔除方向（反射后三角形绕序反转） =====
        GL.invertCulling = true;

        // ===== 6) 渲染（URP 14+ 推荐的 RenderRequest API） =====
        var request = new UniversalRenderPipeline.SingleCameraRequest();
        if (RenderPipeline.SupportsRenderRequest(_reflectionCamera, request))
            RenderPipeline.SubmitRenderRequest(_reflectionCamera, request);

        GL.invertCulling = false;

        // ===== 7) 传递 RT 给材质 =====
        _material.SetTexture(ReflectionTexID, _reflectionRT);
    }

    // ===== 反射矩阵计算 =====
    private static Matrix4x4 CalculateReflectionMatrix(Vector4 plane)
    {
        Matrix4x4 m = Matrix4x4.identity;
        m.m00 = 1f - 2f * plane.x * plane.x;
        m.m01 =    - 2f * plane.x * plane.y;
        m.m02 =    - 2f * plane.x * plane.z;
        m.m03 =    - 2f * plane.x * plane.w;

        m.m10 =    - 2f * plane.y * plane.x;
        m.m11 = 1f - 2f * plane.y * plane.y;
        m.m12 =    - 2f * plane.y * plane.z;
        m.m13 =    - 2f * plane.y * plane.w;

        m.m20 =    - 2f * plane.z * plane.x;
        m.m21 =    - 2f * plane.z * plane.y;
        m.m22 = 1f - 2f * plane.z * plane.z;
        m.m23 =    - 2f * plane.z * plane.w;

        m.m30 = 0; m.m31 = 0; m.m32 = 0; m.m33 = 1;
        return m;
    }

    // ===== 将世界空间平面转到摄像机空间 =====
    private Vector4 CameraSpacePlane(Camera cam, Vector3 pos, Vector3 normal)
    {
        Matrix4x4 worldToCam = cam.worldToCameraMatrix;
        Vector3 camPos = worldToCam.MultiplyPoint(pos);
        Vector3 camNormal = worldToCam.MultiplyVector(normal).normalized;
        return new Vector4(camNormal.x, camNormal.y, camNormal.z, -Vector3.Dot(camPos, camNormal));
    }

    // ===== 创建反射摄像机 =====
    private void CreateReflectionCamera()
    {
        if (_reflectionCamera != null) return;

        GameObject go = new GameObject("ReflectionCamera");
        go.hideFlags = HideFlags.HideAndDontSave;
        _reflectionCamera = go.AddComponent<Camera>();
        _reflectionCamera.enabled = false;  // 手动渲染，不自动渲染

        // URP 需要 UniversalAdditionalCameraData
        var cameraData = go.AddComponent<UniversalAdditionalCameraData>();
        cameraData.requiresColorOption = CameraOverrideOption.Off;
        cameraData.requiresDepthOption = CameraOverrideOption.Off;
        cameraData.renderShadows = false;
    }

    // ===== 创建 RenderTexture =====
    private void CreateRenderTexture()
    {
        if (_reflectionRT != null && _reflectionRT.width == _textureSize) return;

        if (_reflectionRT != null)
            _reflectionRT.Release();

        _reflectionRT = new RenderTexture(_textureSize, _textureSize, 16, RenderTextureFormat.ARGB32);
        _reflectionRT.name = "PlanarReflectionRT";
    }

    private void CleanUp()
    {
        if (_reflectionRT != null)
        {
            _reflectionRT.Release();
            _reflectionRT = null;
        }
        if (_reflectionCamera != null)
        {
            DestroyImmediate(_reflectionCamera.gameObject);
            _reflectionCamera = null;
        }
    }
}

4.2 搭建步骤

1. 在 Assets/Shaders/ 下新建 PlanarReflection_URP.shader，粘贴 Shader 代码。

2. 新建材质，Shader 选择 Custom/PlanarReflection_URP。

3. 创建一个 Plane（或任意平面网格）作为反射面，赋上材质。

4. 将 PlanarReflection.cs 脚本挂到这个 Plane 上。

5. Inspector 中配置：

   • Texture Size：512（性能优先）或 1024（画质优先）
   • Reflection Layers：选择需要产生倒影的层（排除反射面自身的层）
   • 材质的 Reflection Strength：0.5 = 半透明倒影，1.0 = 完全镜面

6. 在反射面上方放几个物体（球体、方块、角色），运行场景观察倒影效果。

---

5. 参数说明

Shader 参数

参数	类型	范围/默认值	说明
_BaseMap	2D	white	反射面主贴图
_BaseColor	Color	(1,1,1,1)	主颜色叠乘
_ReflectionTex	2D	black	反射 RT（脚本自动设置）
_ReflectionStrength	Range(0,1)	0.5	反射强度：0=无反射，1=完全镜面
_ReflectionTint	Color	(1,1,1,1)	反射颜色叠乘（给倒影加色调）

C# 脚本参数

参数	类型	默认值	说明
_textureSize	int	512	RT 分辨率（越大越清晰，越耗性能）
_clipPlaneOffset	float	0.01	裁剪面偏移（防止反射面边缘闪烁）
_reflectionLayers	LayerMask	Everything	哪些层的物体产生倒影

---

6. 变体与扩展

6.1 菲涅尔控制反射强度

真实世界中，正面看反射弱、掠射角看反射强。用菲涅尔项调制反射强度：

// 在 Varyings 中加 normalWS 和 viewDirWS
float NdotV = saturate(dot(normalWS, viewDirWS));
float fresnel = pow(1.0 - NdotV, 3.0);
float reflStrength = lerp(_ReflectionStrength * 0.3, _ReflectionStrength, fresnel);
half3 finalColor = lerp(baseCol.rgb, reflCol.rgb, reflStrength);

6.2 法线扰动倒影（水面波纹）

用法线贴图偏移反射 UV，让倒影产生水面波纹效果：

// 采样法线贴图
float3 bumpNormal = UnpackNormal(SAMPLE_TEXTURE2D(_BumpMap, sampler_BumpMap, i.uv));
// 用法线的 XY 偏移反射 UV
float2 reflUV = i.screenPos.xy / i.screenPos.w;
reflUV += bumpNormal.xy * _DistortionStrength;
half4 reflCol = SAMPLE_TEXTURE2D(_ReflectionTex, sampler_ReflectionTex, reflUV);

配合 _Time 滚动法线贴图 UV，就能做出动态水面倒影。

6.3 模糊反射（粗糙地面）

对反射 RT 做模糊采样，模拟粗糙表面的模糊倒影：

// 简单的 3x3 均值模糊
float2 texelSize = 1.0 / float2(_textureSize, _textureSize);
half3 blur = half3(0,0,0);
for (int x = -1; x <= 1; x++)
    for (int y = -1; y <= 1; y++)
        blur += SAMPLE_TEXTURE2D(_ReflectionTex, sampler_ReflectionTex,
                reflUV + float2(x, y) * texelSize * _BlurRadius).rgb;
blur /= 9.0;

更好的方案是在 C# 端对 RT 做高斯模糊后处理，再传给 Shader。

---

7. 常见问题

Q: 倒影上下颠倒 / 位置偏移？

A: 检查反射平面的 transform.up 是否正确指向上方。反射矩阵依赖平面法线方向，如果平面旋转了，法线方向也要跟着变。脚本中用 transform.up 自动获取。

Q: 倒影中出现反射面自身（无限递归）？

A: 把反射面放到单独的 Layer，在 _reflectionLayers 中排除这个 Layer。否则镜像摄像机会渲染反射面本身，产生递归反射。

Q: 反射面边缘有闪烁/锯齿？

A: 调大 _clipPlaneOffset（如 0.02~0.05）。斜裁剪面和反射面完全重合时，浮点精度问题会导致边缘像素闪烁。偏移一小段距离可以消除。

Q: 性能开销大吗？

A: 平面反射 = 额外渲染一次场景，相当于多一个摄像机。开销取决于 RT 分辨率和场景复杂度。512×512 的 RT 在大多数场景下可以接受，1024 以上需要注意帧率。

Q: 多个反射面怎么办？

A: 每个反射面需要独立的镜像摄像机和 RT。多个反射面 = 多次额外渲染，性能成倍增加。实际项目中通常只对一个主要反射面（如地面/水面）做实时反射，其他用 Cubemap 或 SSR 替代。

---

8. 性能建议

• RT 分辨率是关键：512×512 是性价比最高的选择，1024 用于特写镜头。不要用全屏分辨率，没必要。
• Layer 过滤 ：_reflectionLayers 只勾选需要产生倒影的物体层，排除粒子、UI、小道具等不重要的层，大幅减少镜像摄像机的渲染量。
• 关闭阴影 ：镜像摄像机的 renderShadows = false，倒影中不需要阴影，省一大块开销。
• 距离剔除 ：给镜像摄像机设较小的 farClipPlane，远处物体不需要产生倒影。
• 按需渲染：不需要每帧都更新反射。可以隔帧渲染（每 2-3 帧更新一次 RT），或者只在摄像机移动时更新。
