Faster R-CNN 全精读：实时目标检测的里程碑之作

论文信息

• 标题：Faster R-CNN: Towards Real-Time Object Detection with Region Proposal Networks
• 会议：NeurIPS 2015
• 单位：Microsoft Research、Facebook AI Research、University of Science and Technology of China
• 代码：https://github.com/ShaoqingRen/faster_rcnn
• 论文：https://arxiv.org/pdf/1506.01497.pdf

前言

在Faster R-CNN出现之前，目标检测一直被候选区域生成 拖慢速度------Selective Search在CPU上跑1张图要1~2秒，比检测网络还慢。这篇论文直接用RPN区域提议网络替代传统候选区域算法，和Fast R-CNN共享卷积特征，让候选区域生成几乎"零成本"，首次实现GPU上接近实时的高精度检测，成为两阶段检测的绝对标杆。

---

一、核心创新点

Faster R-CNN只做了一件大事，但彻底改变检测流程：

1. 提出RPN区域提议网络：全卷积结构，在共享特征图上直接生成候选框
2. RPN与Fast R-CNN共享卷积特征：消除重复计算，候选区域耗时从秒级降到10ms
3. Anchor机制：用多尺度、多长宽比锚点框解决目标尺度问题，不用图像金字塔
4. 4步交替训练：让两个网络完美共享权重，统一成一个端到端模型

---

二、整体架构：RPN + Fast R-CNN 统一网络

Faster R-CNN是单网络、两模块的结构，共享全部卷积层。

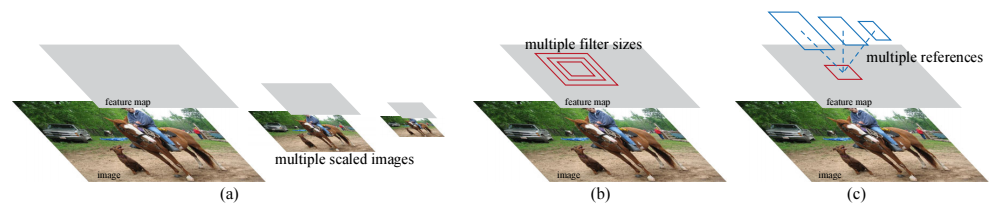

图 1：针对不同尺度和大小的处理方案。（a）构建图像和特征图的金字塔，并在所有尺度下运行分类器。（b）在特征图上运行具有多种尺度/大小的滤波器金字塔。（c）在回归函数中使用参考框的金字塔。

分析： backbone卷积层提取共享特征 → RPN生成候选框 → RoI Pooling采样特征 → 分类+回归输出结果。RPN相当于网络的"注意力"，告诉模型该看哪里。

---

三、核心模块1：RPN 区域提议网络

3.1 RPN工作流程

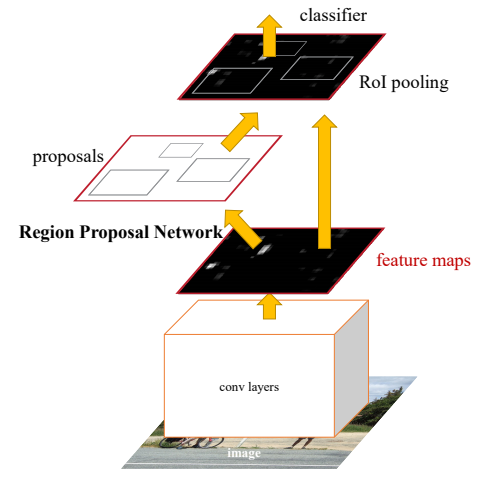

图 2：Faster R-CNN 是一个用于物体检测的单一、统一的网络。RPN 模块在此统一网络中充当"注意力"角色。

1. 在共享卷积特征图上，用3×3卷积 滑动窗口提取特征

2. 接两个1×1卷积层，分别做前景背景分类 和框回归

3. 每个滑动窗口位置，预设k个Anchor框 （默认9个）

4. 用NMS筛选高分候选框，送给Fast R-CNN

3.2 Anchor 锚点机制（最核心设计）

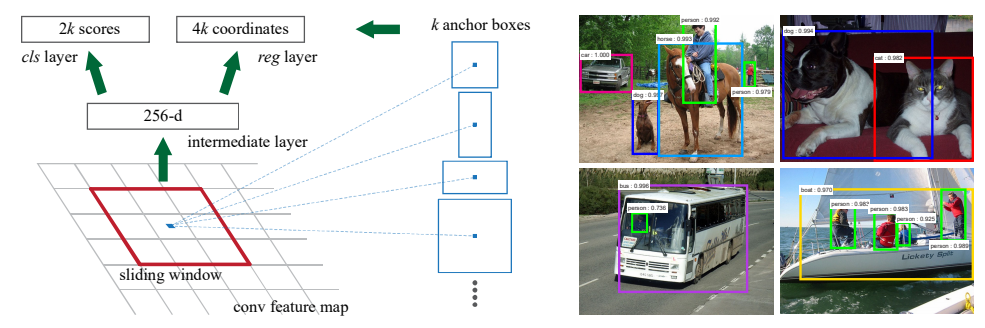

图 3：左图：区域提议网络（RPN）。右图：使用 RPN 提出的候选区域在 PASCAL VOC 2007 测试集上的示例检测结果。我们的方法能够检测到各种大小和比例的物体。

Anchor是固定尺寸、固定长宽比的参考框，解决多尺度目标检测问题。

• 默认配置：3种尺度 (128²、256²、512²) + 3种长宽比(1:1、1:2、2:1)
• 每个特征点：9个Anchor
• 特性：平移不变性 、参数量极小 、无需图像金字塔

通俗解释：Anchor就是提前在图上"撒"一堆不同大小形状的框，让网络只需要学习偏移量，不用从零预测框。

3.3 RPN损失函数（多任务损失）

总损失由分类损失 +回归损失 加权组成：
L ( { p i } , { t i } ) = 1 N c l s ∑ i L c l s ( p i , p i ∗ ) + λ 1 N r e g ∑ i p i ∗ L r e g ( t i , t i ∗ ) L(\{p_i\},\{t_i\})=\frac{1}{N_{cls}}\sum_i L_{cls}(p_i,p_i^*)+\lambda\frac{1}{N_{reg}}\sum_i p_i^*L_{reg}(t_i,t_i^*) L({pi},{ti})=Ncls1i∑Lcls(pi,pi∗)+λNreg1i∑pi∗Lreg(ti,ti∗)

• L L L：总损失
• p i p_i pi：Anchor i 预测为物体的概率
• p i ∗ p_i^* pi∗：真实标签（正样本=1，负样本=0）
• t i t_i ti：预测框的4个归一化偏移量
• t i ∗ t_i^* ti∗：真实框的4个归一化偏移量
• N c l s N_{cls} Ncls：分类归一化项（batch大小，256）
• N r e g N_{reg} Nreg：回归归一化项（Anchor数量，约2400）
• λ \lambda λ：平衡系数，默认10
• L c l s L_{cls} Lcls：二分类交叉熵损失
• L r e g L_{reg} Lreg：Smooth L1 回归损失

框回归公式（归一化偏移）

t x = ( x − x a ) / w a , t y = ( y − y a ) / h a t w = log ⁡ ( w / w a ) , t h = log ⁡ ( h / h a ) t_x=(x-x_a)/w_a,\quad t_y=(y-y_a)/h_a \\ t_w=\log(w/w_a),\quad t_h=\log(h/h_a) tx=(x−xa)/wa,ty=(y−ya)/hatw=log(w/wa),th=log(h/ha)

• x / y / w / h x/y/w/h x/y/w/h：预测框中心、宽、高
• x a / y a / w a / h a x_a/y_a/w_a/h_a xa/ya/wa/ha：Anchor框中心、宽、高
• t x / t y / t w / t h t_x/t_y/t_w/t_h tx/ty/tw/th：网络输出的归一化偏移

---

四、核心模块2：RPN 正负样本定义

训练RPN必须严格划分正负样本，否则无法收敛：

1. 正样本 （2种）
   • 与真实框IoU最高的Anchor
   • 与任意真实框IoU > 0.7
2. 负样本
   • 与所有真实框IoU < 0.3
3. 忽略样本
   • 不属于正/负，不参与损失计算

Batch采样：每张图随机采256个Anchor，正负比例≈1:1。

---

五、训练策略：4步交替训练法

为了让RPN和Fast R-CNN共享权重，论文提出4步交替训练：

1. 训练RPN：用ImageNet预训练权重初始化，训RPN
2. 训练Fast R-CNN：用RPN生成的候选框，训独立检测网络
3. 用检测网络初始化RPN：固定共享卷积层，只微调RPN独有层
4. 固定共享层，微调Fast R-CNN：两个网络完全共享权重，统一模型

---

六、实验结果与分析

6.1 速度对比（最震撼的提升）

表格1 检测速度对比（VGG-16，K40 GPU）

系统	卷积耗时	候选区域耗时	检测后续耗时	总耗时	帧率
SS+Fast R-CNN	146ms	1510ms	174ms	1830ms	0.5fps
Faster R-CNN	141ms	10ms	47ms	198ms	5fps

表格1 出处 ：Faster R-CNN原文
分析 ：候选区域从1510ms→10ms，速度提升9倍，精度还更高。

6.2 VOC 2007 检测精度

表格2 VOC 2007 测试集mAP

方法	候选区域数	训练数据	mAP(%)
SS+Fast R-CNN	2000	VOC07	66.9
Faster R-CNN（不共享）	300	VOC07	68.5
Faster R-CNN（共享）	300	VOC07	69.9
Faster R-CNN（共享）	300	VOC07+12	73.2

表格2 出处 ：Faster R-CNN原文
分析：只用300个候选框，mAP超过2000个框的Selective Search。

6.3 Anchor 消融实验

表格3 Anchor设置对mAP影响

设置	尺度	长宽比	mAP(%)
1尺度1比	128²	1:1	65.8
1尺度3比	128²	3种	68.8
3尺度1比	3种	1:1	69.8
3尺度3比	3种	3种	69.9

表格3 出处 ：Faster R-CNN原文
分析：多尺度Anchor提升最明显，多长宽比进一步小幅增益。

---

七、核心代码实现（PyTorch简化版）

import torch
import torch.nn as nn
import torch.nn.functional as F

# --------------------------
# 1. RPN 网络结构
# --------------------------
class RPN(nn.Module):
    def __init__(self, in_channels=512, mid_channels=512, n_anchor=9):
        super().__init__()
        # 3x3 滑动窗口特征提取
        self.conv = nn.Conv2d(in_channels, mid_channels, 3, 1, 1)
        # 分类：前景/背景 2*9
        self.cls = nn.Conv2d(mid_channels, 2 * n_anchor, 1)
        # 回归：4*9 坐标偏移
        self.reg = nn.Conv2d(mid_channels, 4 * n_anchor, 1)

    def forward(self, x):
        x = F.relu(self.conv(x))
        cls_score = self.cls(x)   # [B, 18, H, W]
        reg_offset = self.reg(x)  # [B, 36, H, W]
        return cls_score, reg_offset

# --------------------------
# 2. Smooth L1 损失（RPN回归用）
# --------------------------
def smooth_l1_loss(x, target, beta=1.0):
    diff = torch.abs(x - target)
    loss = torch.where(diff < beta, 0.5 * diff **2 / beta, diff - 0.5 * beta)
    return loss.mean()

# --------------------------
# 3. IoU 计算
# --------------------------
def iou(box1, box2):
    # 转成 (x1,y1,x2,y2)
    b1_x1, b1_y1 = box1[:,0]-box1[:,2]/2, box1[:,1]-box1[:,3]/2
    b1_x2, b1_y2 = box1[:,0]+box1[:,2]/2, box1[:,1]+box1[:,3]/2
    b2_x1, b2_y1 = box2[:,0]-box2[:,2]/2, box2[:,1]-box2[:,3]/2
    b2_x2, b2_y2 = box2[:,0]+box2[:,2]/2, box2[:,1]+box2[:,3]/2

    inter_x1 = torch.max(b1_x1, b2_x1)
    inter_y1 = torch.max(b1_y1, b2_y1)
    inter_x2 = torch.min(b1_x2, b2_x2)
    inter_y2 = torch.min(b1_y2, b2_y2)
    inter = torch.clamp(inter_x2-inter_x1, 0) * torch.clamp(inter_y2-inter_y1, 0)
    union = box1[:,2]*box1[:,3] + box2[:,2]*box2[:,3] - inter
    return inter / union

---

八、全文总结

1. Faster R-CNN = RPN + Fast R-CNN，共享卷积特征，实现实时检测
2. RPN：全卷积、Anchor驱动、零成本候选区域，替代传统Selective Search
3. Anchor：多尺度+多长宽比，完美解决目标尺度变化问题
4. 速度革命：从0.5fps→5fps（VGG-16），精度同时大幅提升
5. 历史地位：两阶段目标检测的基石，后续Mask R-CNN、Cascade R-CNN全部基于它扩展
