FPGA 入门
本文适合 FPGA 新手入门，从原理讲解到 Vivado 仿真全流程拆解，带你彻底搞懂二选一多路器的设计与验证逻辑，全程无跳步，跟着做就能跑通！
本文章基于小梅哥实验案例
文章目录
- [FPGA 入门](#FPGA 入门)
- 前言
- 一、环境准备
- 二、设计与实现
- [三、验证激励：编写 Testbench 仿真文件](#三、验证激励：编写 Testbench 仿真文件)
- [四、一键仿真：Vivado 行为级仿真全流程](#四、一键仿真：Vivado 行为级仿真全流程)
- 总结
前言
多路器是数字电路中最基础的数据选择组件，它的核心功能是根据选择信号，从多个输入信号中挑选一个输出。
我们今天要实现的二选一多路器，功能非常直观：
-
当选择信号 SEL=0 时，输出 OUT = A
-
当选择信号 SEL=1 时，输出 OUT = B

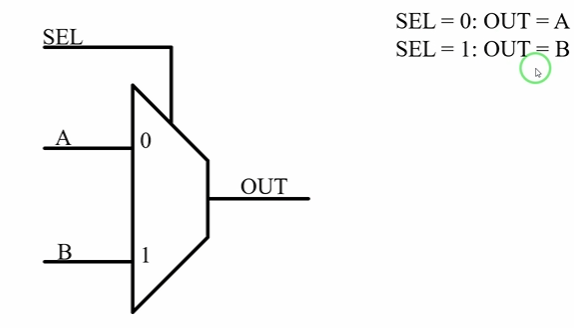

它的电路符号和逻辑关系如下：
注：图中 0 号端口接输入 A，1 号端口接输入 B，SEL 为选择控制端
一、环境准备
本文以Vivado 2020.2为例

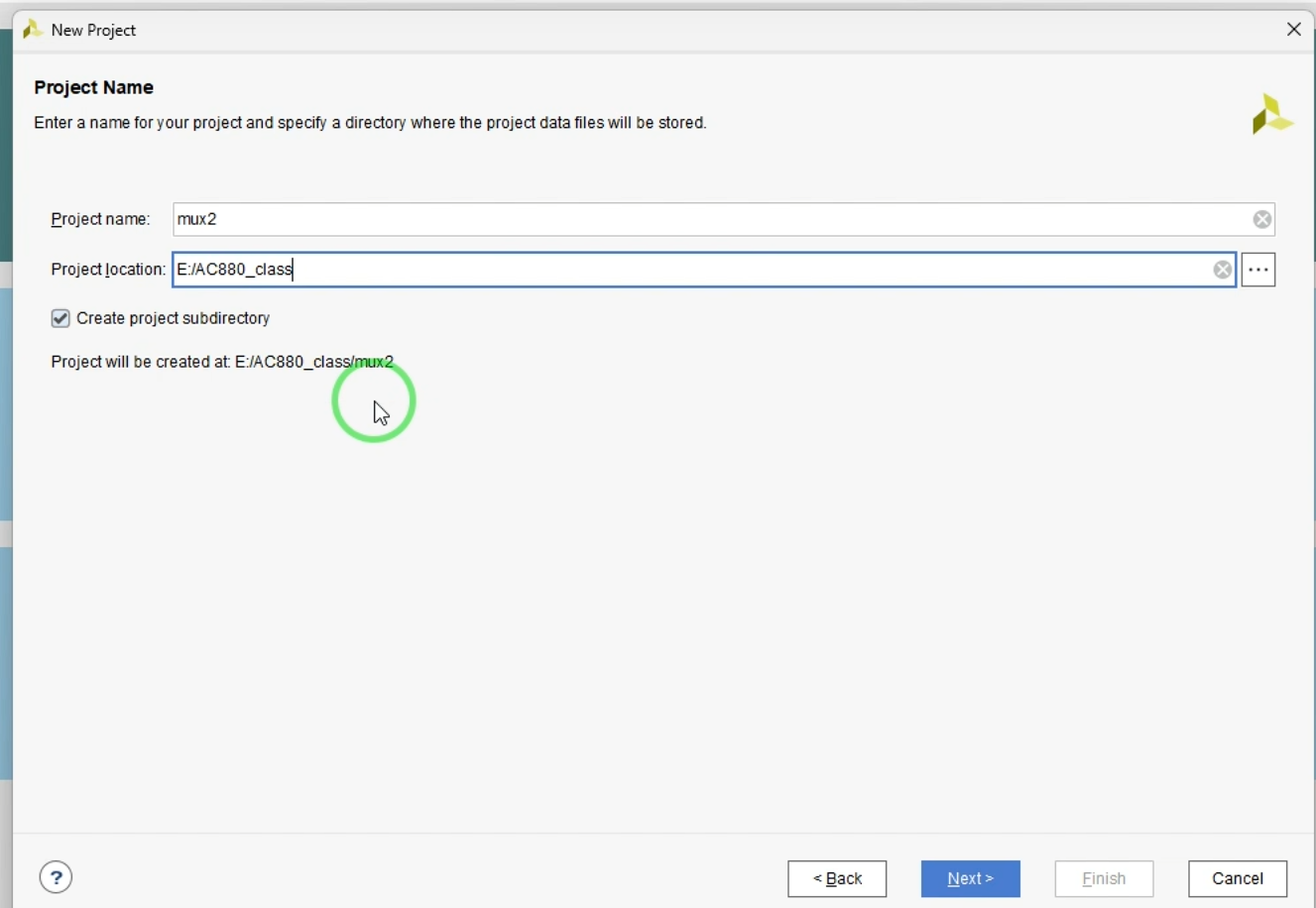

创建新工程

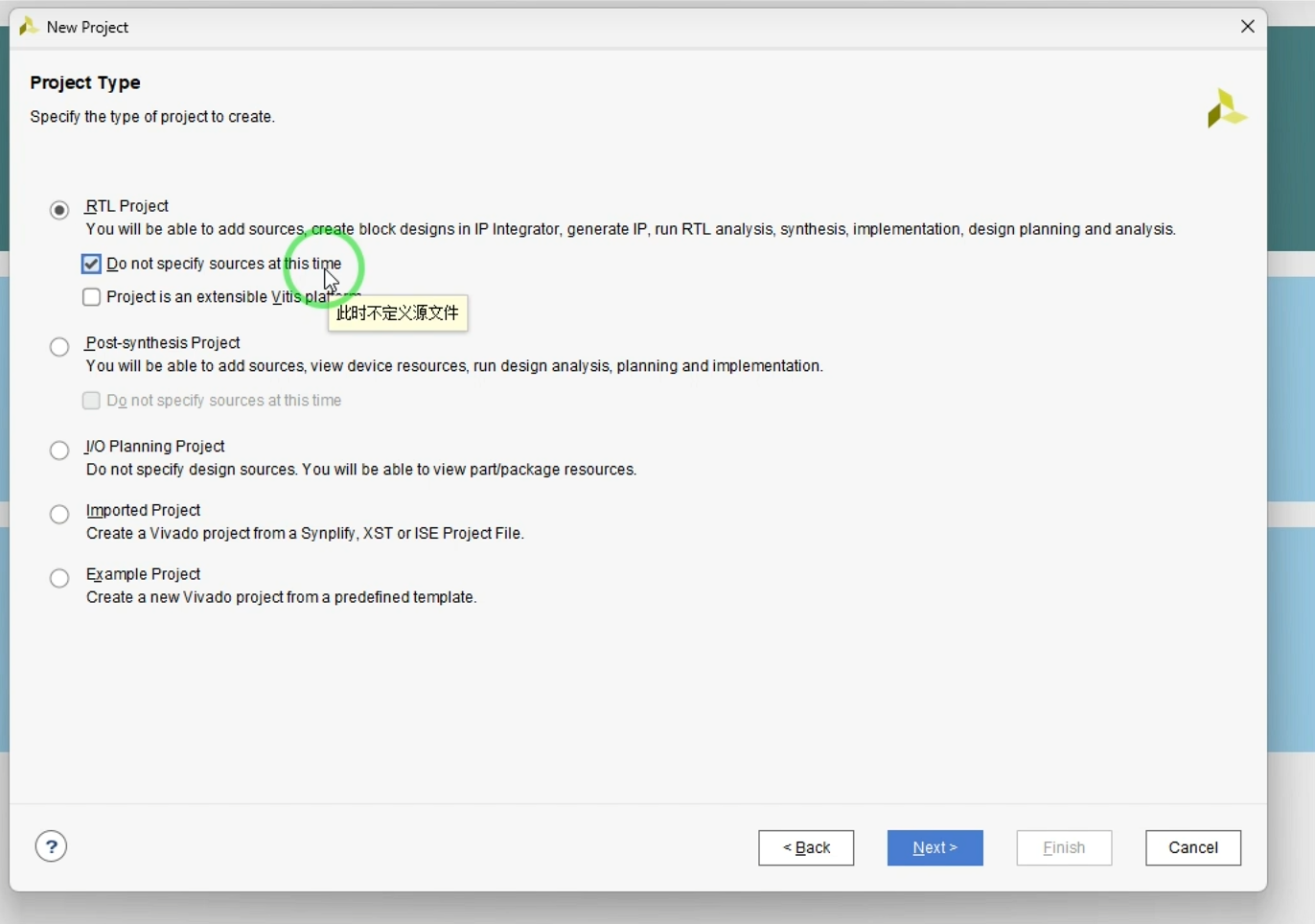

- 打开 Vivado，点击首页【Create New Project】
- 工程设置：
- Project Name：自定义工程名如mux2
- Project Location：必须选择全英文路径！禁止包含中文、空格、特殊字符！

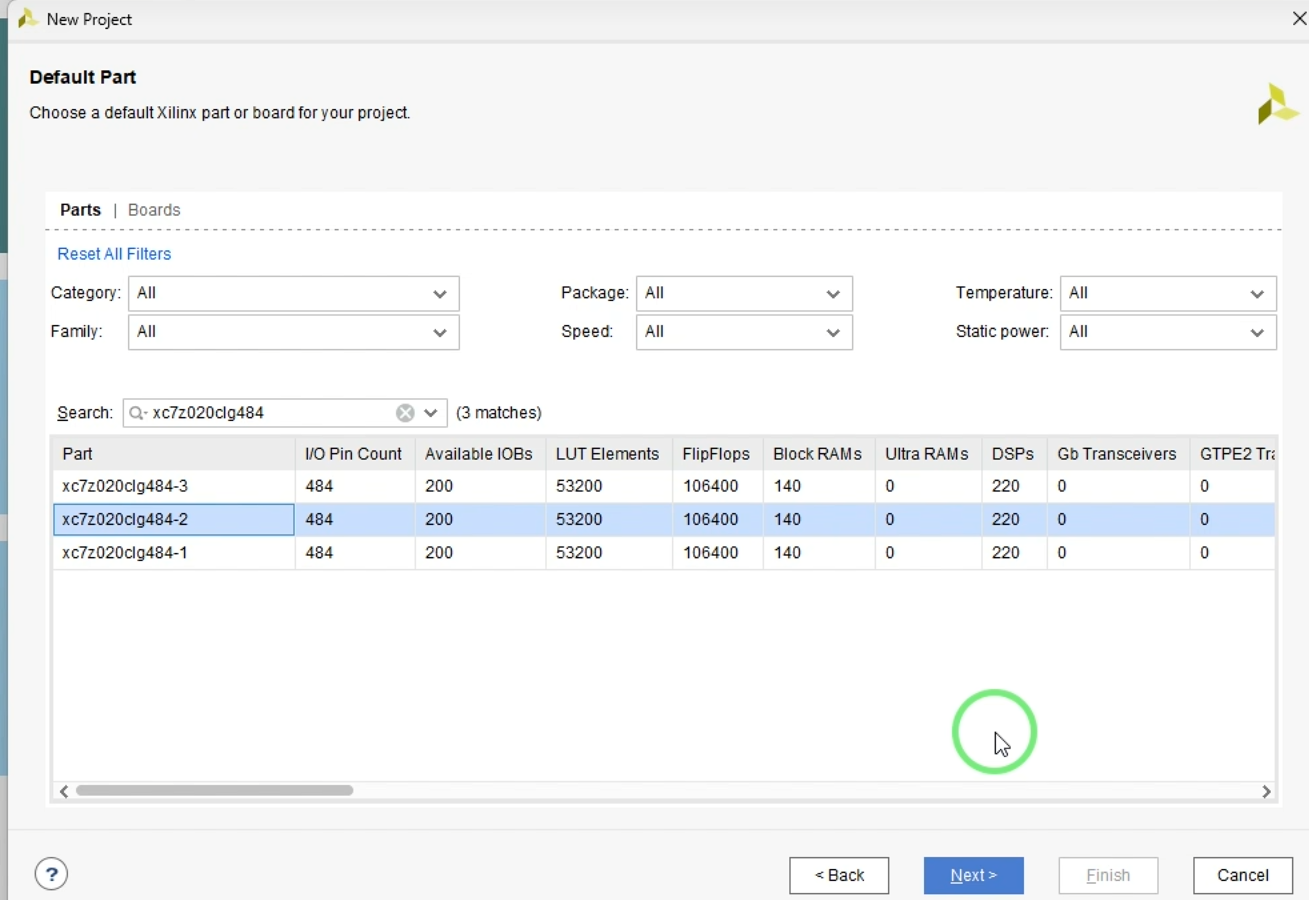

- 后续步骤一路默认，器件选择可任选一款 7 系列 FPGA
二、设计与实现
添加设计源文件
在左侧Sources窗口右键【Design Sources】→【Add Sources】→【Create File】，文件类型选Verilog，命名为mux2.v，点击 OK。
c
// 模块定义：模块名mux2，端口包含输入a、b、sel，输出out
module mux2(
a,
b,
sel,
out
);
// 端口类型声明：输入信号为input，输出信号默认wire类型
input a; // 数据输入A
input b; // 数据输入B
input sel; // 选择信号SEL
output out; // 多路器输出OUT
// 核心逻辑：用三目运算符实现二选一
// 当sel=0时，out = a；当sel=1时，out = b
assign out = (sel == 0) ? a : b;
endmodule代码逐行解释
- module和endmodule：Verilog 模块的边界标识，所有逻辑代码必须写在模块内。
- input/output：端口方向声明，output默认是wire类型，适合组合逻辑的连续赋值。
- assign：Verilog 的连续赋值语句，专门用于驱动wire类型信号，适合实现组合逻辑。
- 三目运算符(条件)?表达式1:表达式2：直观实现选择逻辑，条件为真时取表达式 1，否则取表达式 2。
三、验证激励：编写 Testbench 仿真文件
Testbench是 FPGA 仿真的核心，它的作用是给设计模块输入激励信号，验证输出是否符合预期。

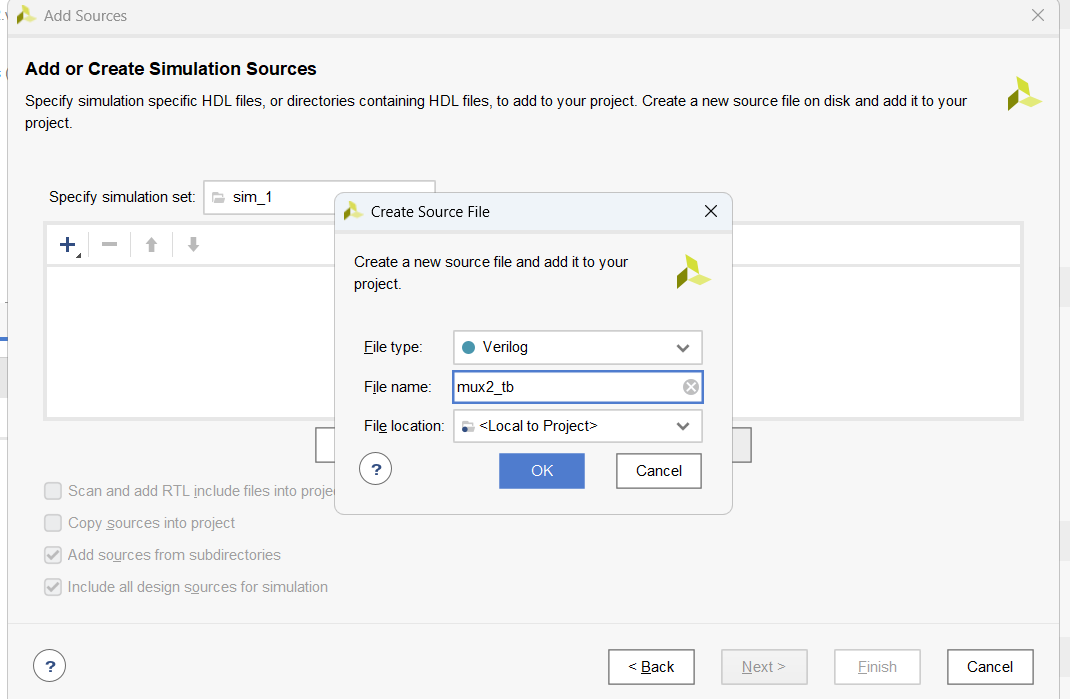

- 添加仿真源文件

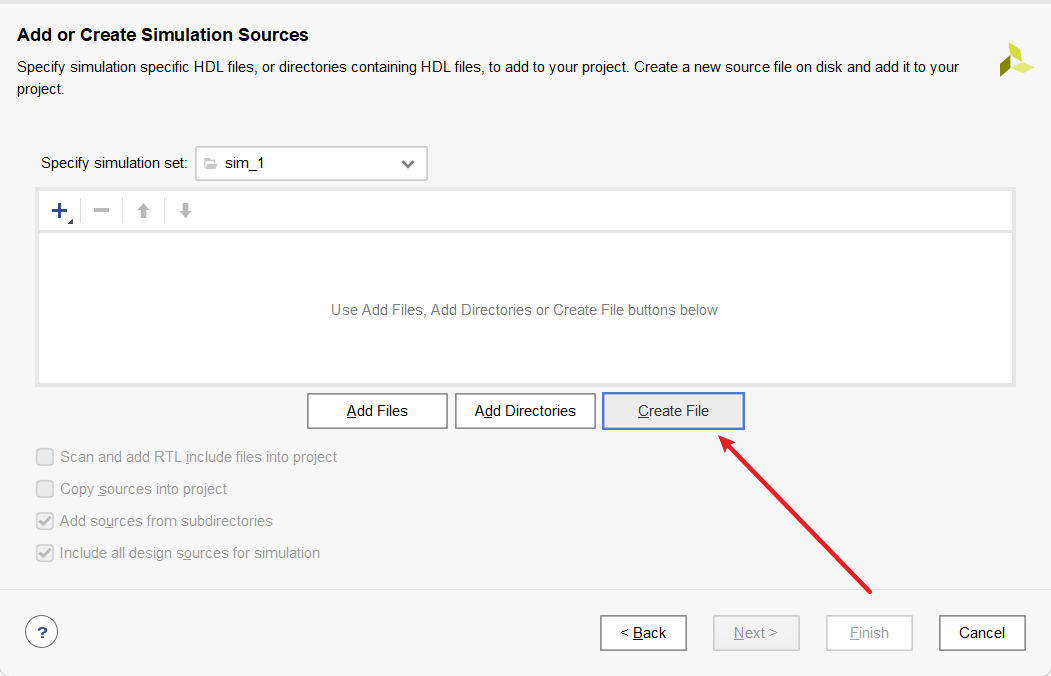

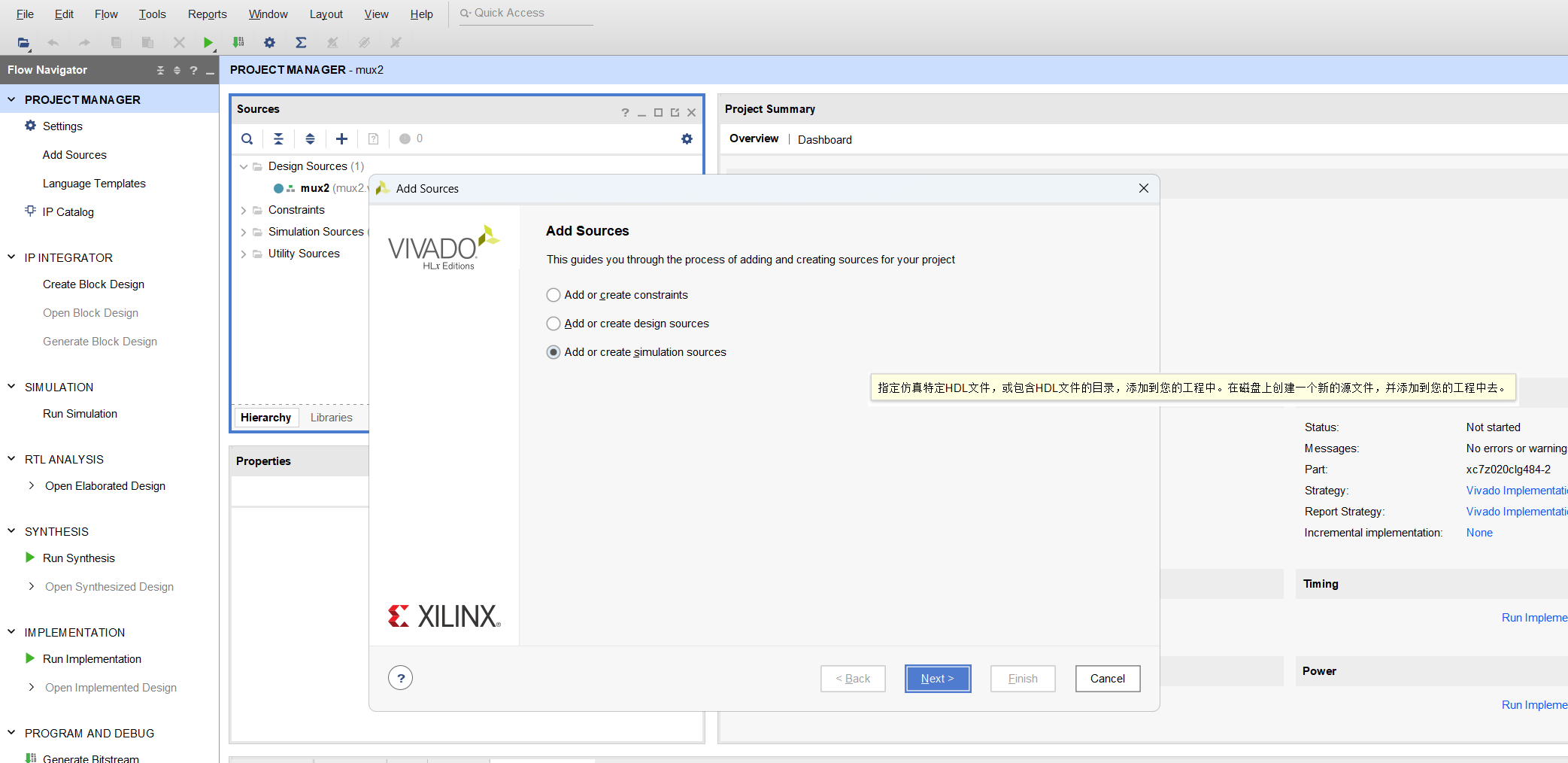

在左侧Sources窗口右键【Simulation Sources】→【Add Sources】

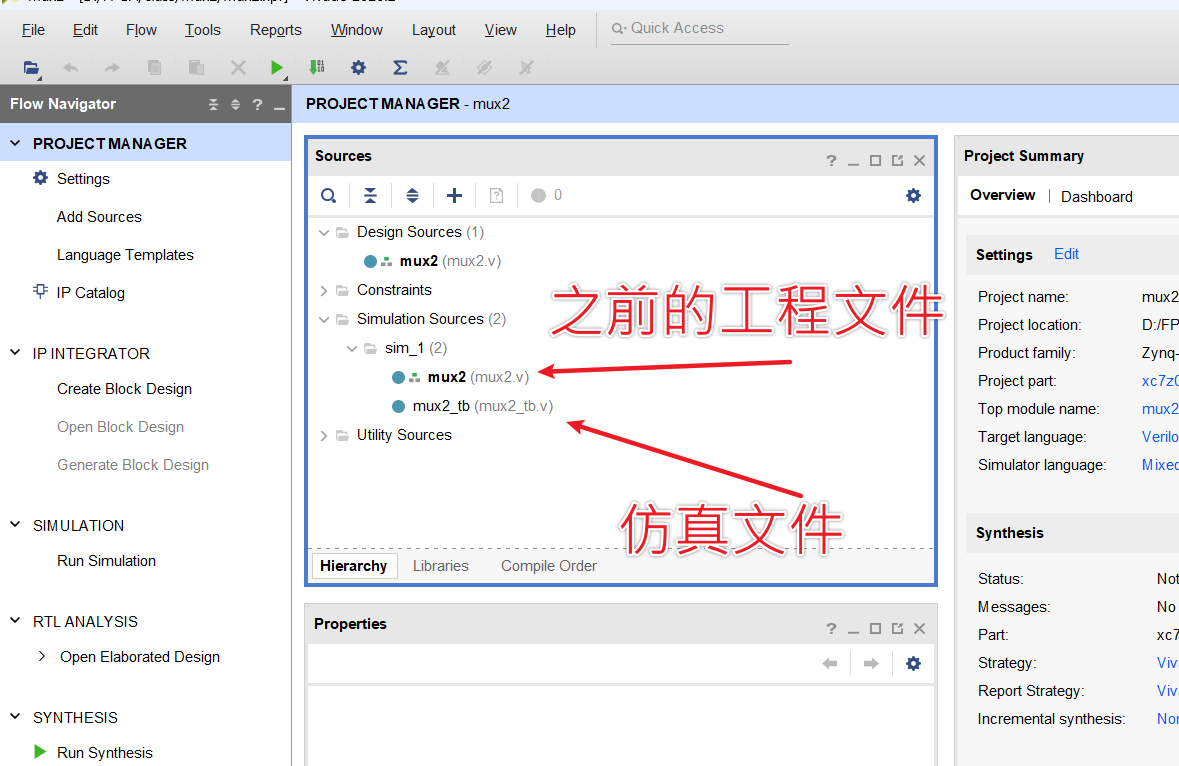

- 完整Testbench 代码
c
// 时间刻度定义：时间单位1ns，时间精度1ns，#20表示延迟20ns
`timescale 1ns/1ns
// 测试模块无输入输出端口，仅用于仿真激励
module mux2_tb;
// 测试激励信号：用reg类型，用于驱动设计模块的输入端口
reg S0; // 对应设计模块的输入a
reg S1; // 对应设计模块的输入b
reg S2; // 对应设计模块的选择信号sel
// 输出观测信号：用wire类型，接收设计模块的输出
wire mux2_out;
// 例化（调用）设计模块，完成端口映射
mux2 mux2_inst(
.a(S0), // 将测试文件的S0信号，连接到模块的a端口
.b(S1), // 将测试文件的S1信号，连接到模块的b端口
.sel(S2), // 将测试文件的S2信号，连接到模块的sel端口
.out(mux2_out)// 将模块的out端口，连接到测试文件的mux2_out信号
);
// 仿真激励块：initial块仅在仿真开始时执行一次
initial begin
// 初始状态：sel=0，a=0，b=0 → 预期输出out=0
S2=0; S1=0; S0=0;
#20; // 保持当前状态20ns，让信号稳定
// sel=0，a=1，b=0 → 预期输出out=1
S2=0; S1=0; S0=1;
#20;
// sel=0，a=0，b=1 → 预期输出out=0（sel=0时不受b影响）
S2=0; S1=1; S0=0;
#20;
// sel=0，a=1，b=1 → 预期输出out=1
S2=0; S1=1; S0=1;
#20;
// sel=1，a=0，b=0 → 预期输出out=0
S2=1; S1=0; S0=0;
#20;
// sel=1，a=1，b=0 → 预期输出out=0（sel=1时不受a影响）
S2=1; S1=0; S0=1;
#20;
// sel=1，a=0，b=1 → 预期输出out=1
S2=1; S1=1; S0=0;
#20;
// sel=1，a=1，b=1 → 预期输出out=1
S2=1; S1=1; S0=1;
#20;
$stop; // 仿真结束，停止波形记录（可选，推荐添加）
end
endmoduleTestbench 关键知识点拆解
- timescale 1ns/1ns：定义仿真的时间单位和精度，所有#延迟都以 1ns 为单位计算，不定义会导致仿真时间混乱。
- reg与wire的区别：
- 主动赋值的激励信号如 S0、S1、S2必须用reg类型；
- 被动接收的输出信号如 mux2_out必须用wire类型，搞反会报驱动错误。
- 模块例化：mux2 mux2_inst(...)是调用我们的多路器模块，采用.端口名(测试信号)的命名映射方式，不容易出错，推荐新手都用这种方式。
- 激励穷举：我们的测试激励覆盖了sel、a、b的所有 8 种组合，确保所有输入场景都被验证，避免隐藏 bug。

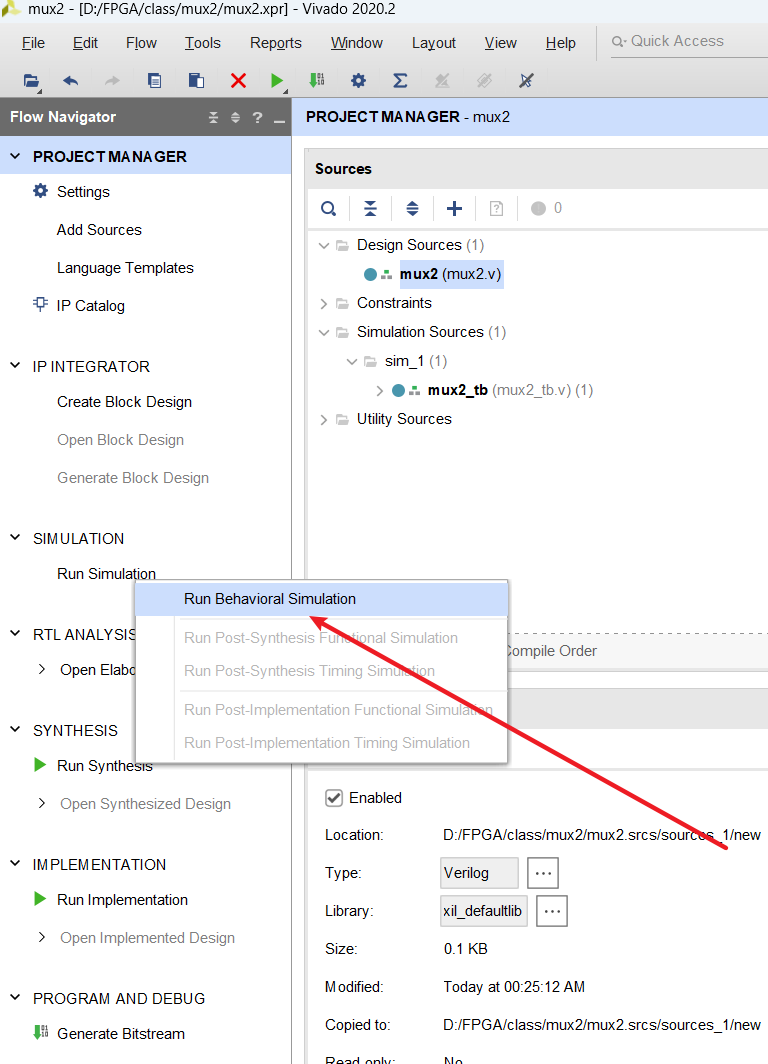

四、一键仿真：Vivado 行为级仿真全流程

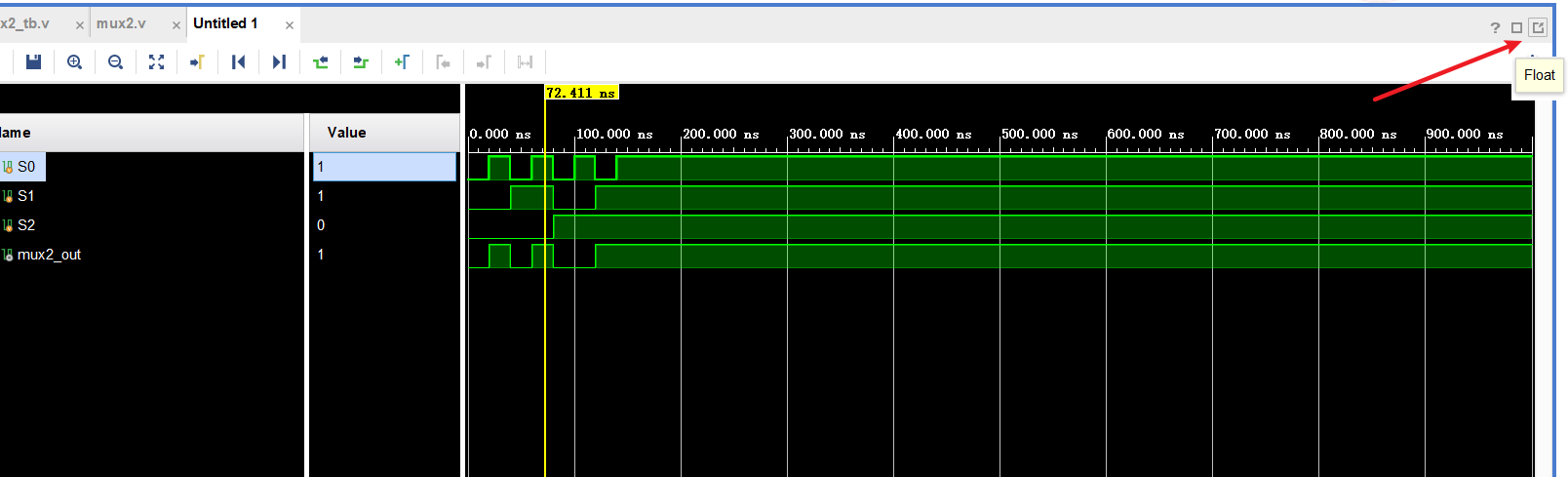

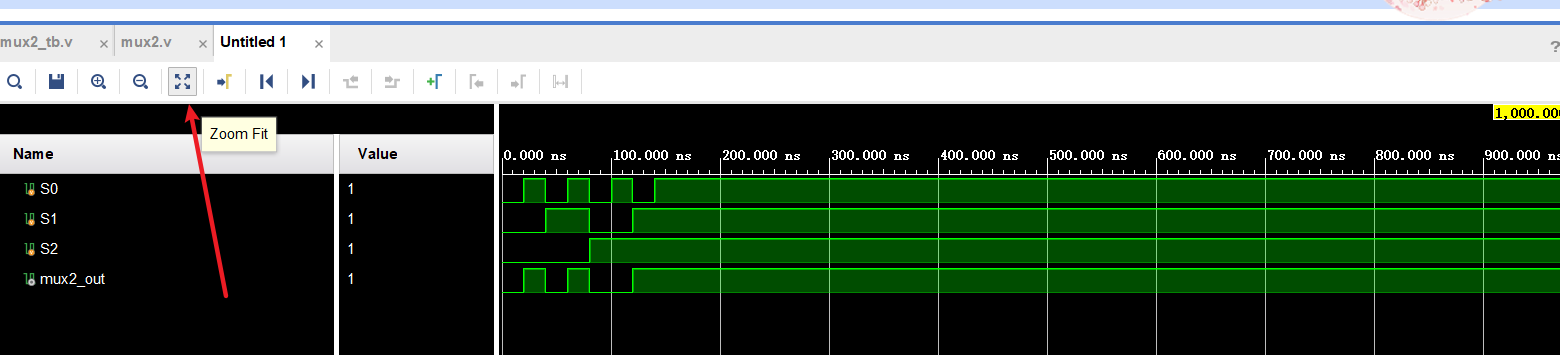

显示全局

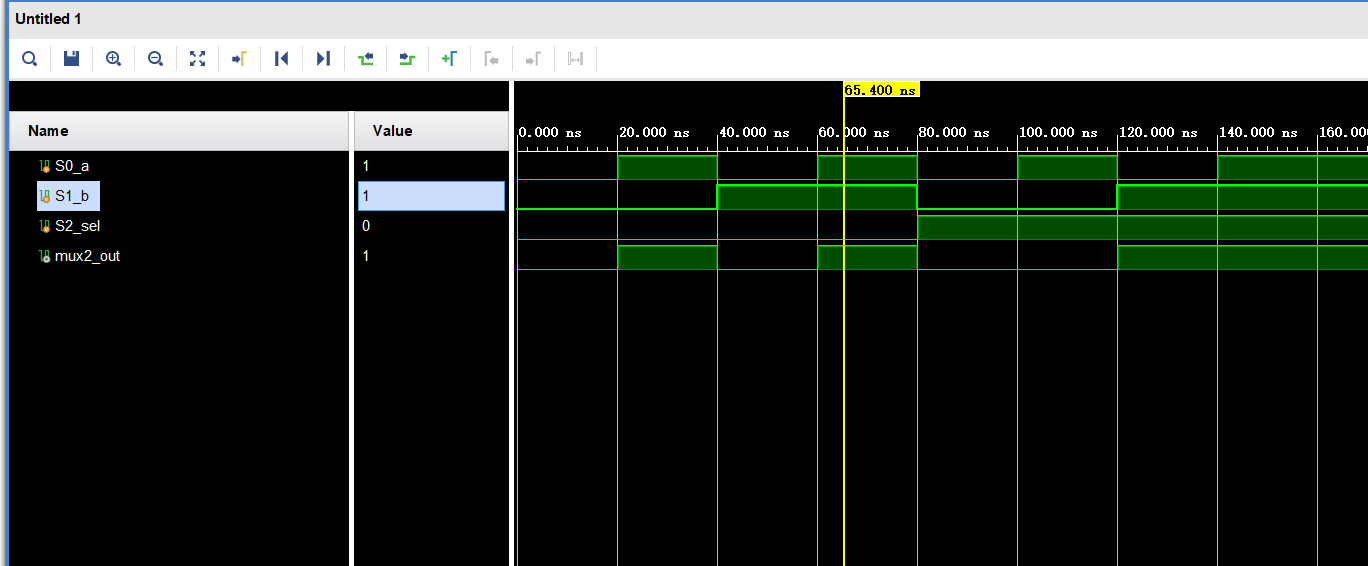

放大
波形分析：手把手教你读仿真结果

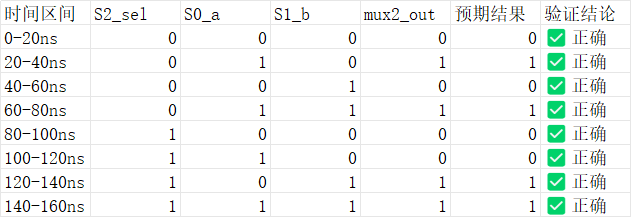

仿真完成后，波形窗口会显示所有信号的变化，我们可以通过表格逐段验证功能
- 当sel=0时，输出mux2_out完全跟随a变化，不受b的影响；
- 当sel=1时，输出mux2_out完全跟随b变化，不受a的影响；
- 所有场景的输出都与预期一致，说明多路器逻辑完全正确！
总结
本文从原理、代码、仿真到波形分析，完整演示了二选一多路器的 FPGA 实现流程。掌握这个流程后，所有数字电路模块的开发都可以遵循「设计代码→Testbench 激励→仿真验证→上板调试」的标准流程
