GAT-TCN-Transformer 回归模型 + SHAP 可解释性分析：空间、局部与全局的时空建模利器

海量表格数据里，往往同时藏着空间上的邻里关系和随时间演化的复杂模式。比如气象站网的温度预测、交通路网的流量估计、金融多资产的联动回归......单纯用 CNN 捕捉空间、用 RNN 捕捉时间，已很难满足高精度与可解释性的双重要求。今天我们就来拆解一套GAT‑TCN‑Transformer 融合回归模型 ，并搭配 SHAP 可解释性分析，让模型既能精准捕捉多尺度时空特征，又能打开黑箱，把特征的贡献讲得明明白白。

1. 模型总览：三维度特征提取流水线

整个模型可以看作一条"时空特征加工流水线"：

原始特征矩阵 → GAT（空间注意力） → TCN（局部时序） → Transformer（全局时序） → 回归输出

GAT 负责动态挖掘空间依赖，为每个节点聚合邻域信息时自动分配不同权重。
TCN 在时间轴上高效抓取短期、局部模式，兼具并行计算的优势。
Transformer 站在全局视角捕捉长程时序依赖，弥补局部卷积感受野的局限。
最后通过全连接层输出一个或多个回归值，并利用 SHAP 解释每个特征对预测的贡献。

下面我们逐模块拆解原理。

2. GAT：会"看眼色"的空间特征提取器

图神经网络常用于空间建模，但传统的 GCN（图卷积网络） 对邻居一视同仁，聚合权重是固定的。图注意力网络（GAT） 则引入 注意力机制 ，让模型学会"看眼色"------根据节点自身的特征，动态地给不同邻居分配权重。

想象每个节点都在开会，邻居节点就是参会者。GAT 让当前节点分别与每个邻居"对话"，计算一个注意力分数，表示这个邻居的话有多重要。分数高的邻居，其信息会被放大；分数低的，则被抑制。
实际操作中，注意力分数通过一个可学习的线性变换和非线性激活（如 LeakyReLU）得到，再经过 Softmax 归一化。
为了让模型从不同角度理解空间关系，GAT 还采用 多头注意力（Multi‑Head Attention） ：并行执行多个独立的注意力机制，然后将结果拼接或求平均。这样能输出更富表达力的高维表征，有效拟合复杂的非线性空间模式。

GAT 完成一轮传播后，原本的节点特征就被赋予了空间上下文，形成新的特征序列，准备输送给时间模块。

3. TCN：高效并行的局部时序专家

得到带空间信息的序列后，我们第一时间需要捕捉"最近一段时间发生了什么事"。时序卷积网络（TCN） 在这方面堪称专家，它的两大杀器是 因果卷积 和 膨胀卷积。

因果卷积：时刻 (t) 的输出只依赖于 (t) 及之前时刻的输入，严格保证时间先后顺序，不会"偷看未来"。
膨胀卷积：通过在卷积核元素之间插入空洞，使感受野呈指数级扩大。例如，第 (i) 层的膨胀率为 (2^i)，堆叠几层就能用很少的参数覆盖很长的历史序列。

与 RNN/LSTM 相比，TCN 最大的优势是可并行处理整个序列 ，训练速度极快；同时，膨胀卷积结构天然避免梯度消失，长序列上依然稳定。在模型中，TCN 负责高效挖掘局部趋势和短期波动，例如传感器数小时内的小幅振荡，或金融分钟级的瞬时冲击。

4. Transformer：全局长程依赖的捕捉者

TCN 虽然感受野可以很大，但层数有限时仍偏重局部模式。对于那些时间跨度很长的依赖------比如一周前的天气模式对今天的影响------就需要 Transformer 登场。

Transformer 的核心是 自注意力（Self‑Attention） 。它能在一瞬间让序列中的每一个时间步直接看到所有其他时间步，计算它们之间的相关性权重：

将序列的每个位置通过线性变换映射为 Q（Query）、K（Key）、V（Value）。
当前位置的 Q 去和所有位置的 K 做点积，得到注意力分数，经 Softmax 后变成权重。
用这些权重对所有位置的 V 做加权求和，得到当前位置的全局上下文表示。

这样一来，不论依赖距离多远，只要相关性高，就能被牢牢抓住。Transformer 通常在序列末端接入层归一化、前馈网络和残差连接，保持训练稳定。加入位置编码后，即使模型本身对顺序不敏感，也能区分时间先后。在融合架构中，Transformer 接过 GAT+TCN 处理后的序列，补足全局长程时序依赖，三剑合璧，空间、短时、长时特征全部到位。

5. 模型实战与效果评估

这套模型已实现为端到端的 Python + PyTorch 代码（供个人学习使用），并内置完整功能链。

5.1 数据处理

支持直接读入 CSV / Excel 格式表格，内置数据标准化模块 ，自动处理量纲差异，避免梯度爆炸。

5.2 训练与回归指标

模型针对回归任务训练，损失函数可选择 MSE 或 MAE。评估指标包括：

MAE（平均绝对误差） 、MSE（均方误差）
RMSE（均方根误差），量纲与原始目标一致
(R^2) 分数，衡量模型对目标方差的解释程度

结果以训练/测试集对比表格 输出，一目了然。

5.3 可视化分析

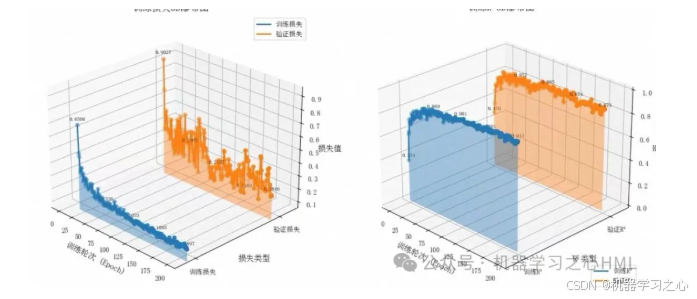

损失曲线图：训练和验证损失随 epoch 下降趋势，判断收敛及过拟合。

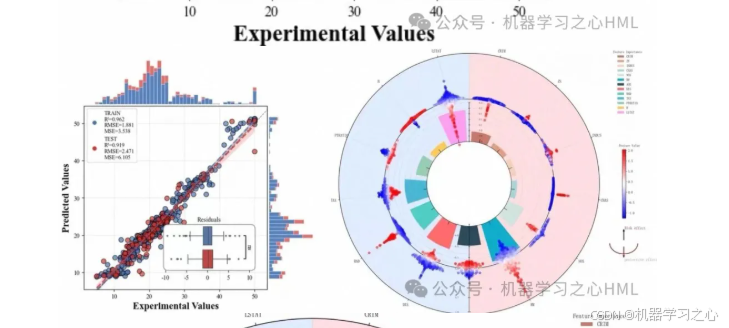

预测值 vs 真实值散点图 ：理想情况下所有点聚集在对角线附近，直观反映模型在不同值域的一致性及偏差。

6. SHAP 可解释性分析：让模型"开口说话"

高精度固然重要，但在很多场景下，我们更想知道"为什么是这个预测"。SHAP (SHapley Additive exPlanations) 基于博弈论中的 Shapley 值，将每一个特征的贡献量化为一个可加的数。把预测值拆解为基线值加上各特征的 SHAP 值之和，正负效应一目了然。

本项目集成了以下三种 SHAP 可视化：

6.1 全局特征重要性条形图

计算所有样本上每个特征 SHAP 绝对值的平均，按重要性从高到低排序。条形图直接显示哪些特征对预测影响最大，且颜色的方向（或正负分段）可展示正向或负向的总体效应。

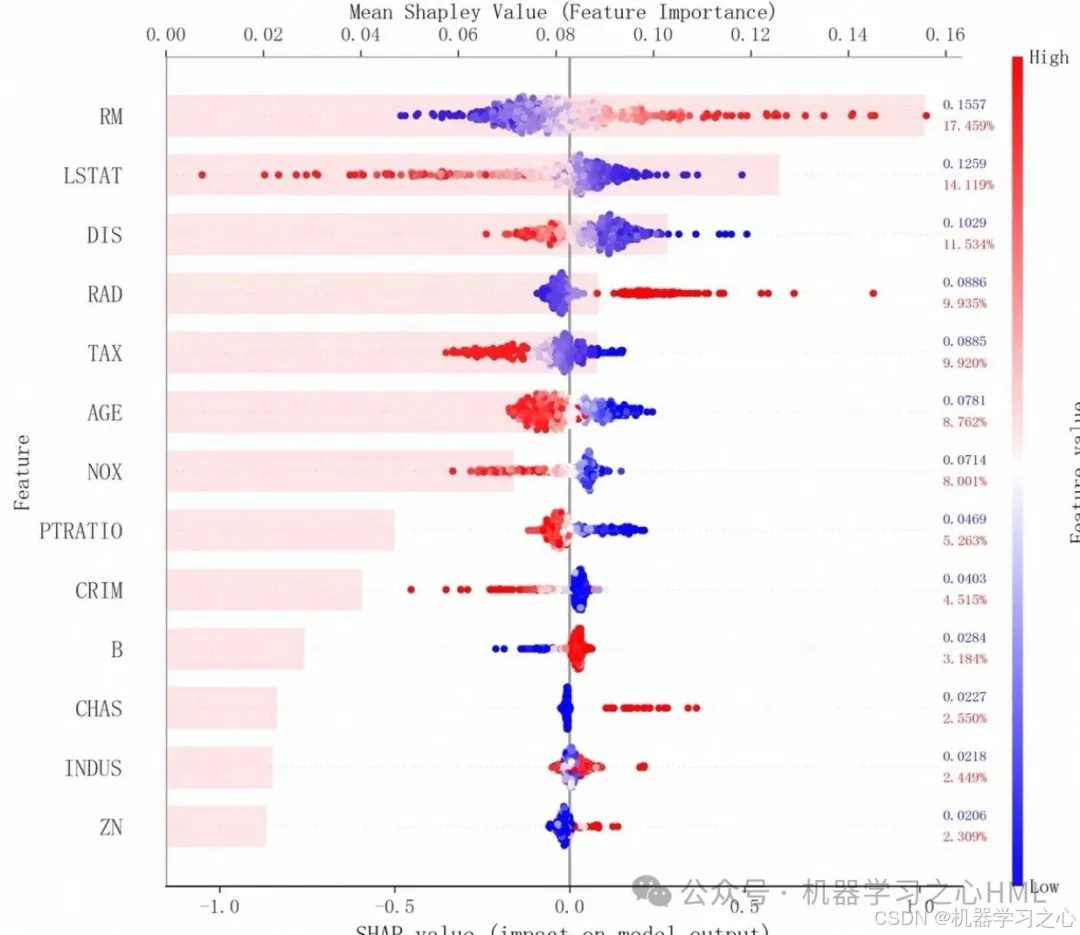

6.2 SHAP 蜂巢图（Beeswarm Plot）

将每个特征的所有样本点平铺在一行，横坐标为 SHAP 值，颜色代表该样本特征值的高低。可以揭示丰富的非线性关系，例如：

某特征取值由蓝（低）变红（高）时，SHAP 值由负变正，说明该特征与预测正相关；
如果高值区域 SHAP 开始饱和甚至回落，可解读为边际效应递减，模型成功学到了该特征的实际效用天花板。

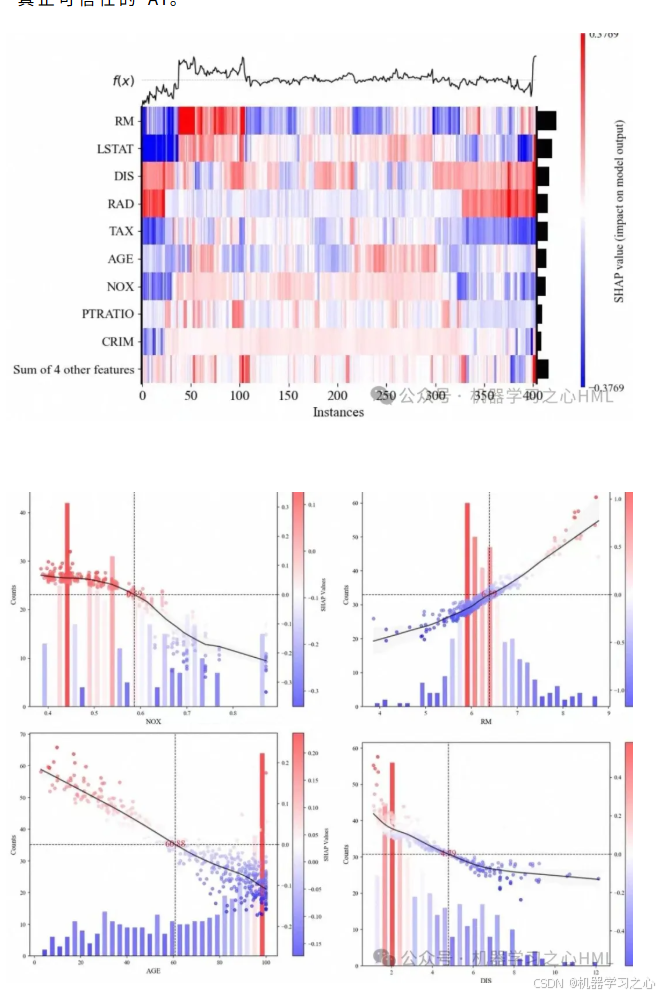

6.3 单个样本的局部归因分析

任意选择一个预测样本，模型会输出每个特征对该条预测的 SHAP 贡献柱状图（或瀑布图）。比如，你可以看到"近三小时温度均值"对预测值有 +2.3 的贡献，而"湿度饱和差"贡献 -1.1，最终得到该样本的预测值。这让业务人员可以逐条理解模型决策逻辑，实现真正可信任的 AI。

7. 小结

GAT‑TCN‑Transformer 回归模型用图注意力网络 灵活拾取空间信息，用时序卷积网络 高效扫描局部动态，再用Transformer覆盖全局长程依赖，从三个维度完整解构时空数据。搭配 SHAP 可解释性分析，不仅预测精度高，还能用特征重要性、蜂巢图、单样本归因等形式，为黑箱预测提供清晰的理论与业务支撑。

这份实现基于 PyTorch，代码结构清晰，已封装数据处理、标准化、训练、评估、可视化全流程，仅供个人学习使用。如果你正在从事多维时间序列预测、空间回归、或者需要高可信度的数据驱动决策，不妨试试这一组合，让你的模型既"准"又"透"。

示例代码片段（简化示意）

python 复制代码

model = GAT_TCN_Transformer(in_features, out_features, ...)
preds = model(x)
# SHAP 解释
explainer = shap.Explainer(model, background_data)
shap_values = explainer(test_data)
shap.plots.bar(shap_values)
shap.plots.beeswarm(shap_values)

本文技术实现仅供个人学习使用，欢迎交流探讨。
