1. 基础概念题

1.1 什么是 IIC 协议？它的主要特点是什么？

IIC 是飞利浦公司开发的两线式串行总线，用于连接微控制器与外围芯片。

核心特点：仅需两根线 (SDA 串行数据线、SCL 串行时钟线)
多主机架构：支持多个主机和多个从机共存
半双工通信：同一时间只能单向传输
同步通信：数据传输由时钟信号同步
地址寻址：每个从机有唯一的 7 位或 10 位地址
总线仲裁：多个主机同时发送时通过仲裁决定总线控制权
速度等级：标准模式 (100kbps)、快速模式 (400kbps)、高速模式 (3.4Mbps)

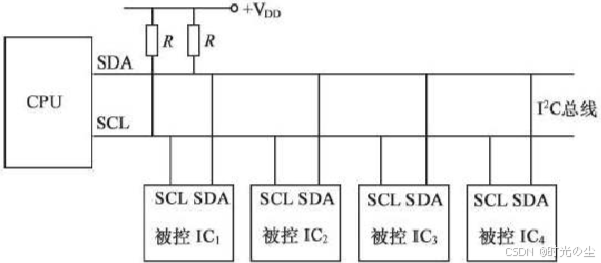

1.2 IIC 总线的两根线分别是什么？它们的作用是什么？

SDA(Serial Data)：串行数据线，用于传输实际的数据和地址信息
SCL(Serial Clock)：串行时钟线，由主机产生，用于同步数据的收发

1.3 IIC 通信的基本流程是什么？

主机发送起始信号 (START)
主机发送从机地址(7 位)+读写位(1 位)
被寻址的从机发送应答信号 (ACK)
数据传输阶段 (主机或从机发送数据，对方应答)
主机发送停止信号 (STOP)，释放总线

1.4 为什么 IIC 总线需要上拉电阻？为什么使用开漏输出？

1.4.1 上拉电阻

**定义逻辑高电平：**IIC总线上的设备是通过拉低（逻辑0）和不拉低（逻辑1）SDA和SCL线来通信的。上拉电阻确保当设备不主动拉低线时（即释放线），线路会被上拉到逻辑高电平（通常是Vcc或3.3V），从而保证了逻辑高的定义和通信的准确性。

**信号线的回复位：**IIC总线采用的是开漏输出，这意味着在逻辑0时设备可以拉低线路，而在逻辑1时，设备不对线路施加电平，而是释放线路。上拉电阻确保即使设备释放线路，线路上也会保持逻辑高电平，而不会漂浮。

简单来说，上拉电阻的作用是当IIC总线在空闲状态，使SDA和SCL处于高电平状态，并且使总线在处于开漏输出状态下时可以完成高低电平之间的转换。

1.4.2 开漏输出

开漏输出指的是设备在输出高电平时，其输出端口处于高阻抗状态（即不拉高），而在输出低电平时则拉低输出端口，这种输出的优势包括：

**① 多主机系统兼容性：**在I2C总线中，允许多个设备共享同一条总线。开漏输出使得多个设备可以以一种非干扰的方式共享总线，因为设备只需拉低线路来发送逻辑0，而不会直接推高电平。

**② 容错能力：**开漏输出增强了总线的容错能力。如果多个设备同时尝试拉低线路，总线会被拉到逻辑0。当设备释放线路时，上拉电阻确保线路上升到逻辑高电平。

**③ 电平适配能力：**允许设备以不同电平（例如3.3V或5V）进行通信，因为线路的逻辑高电平由上拉电阻确定，而不受单个设备的输出电平影响。

1.5 上拉电阻的阻值如何选择？

上拉电阻的阻值范围通常在1kΩ~10kΩ之间，选择依据：

通信速度：速度越高，阻值应越小 (减少上升时间)
总线电容：总线电容越大，阻值应越小
功耗：阻值越大，功耗越低
器件数量：总线上器件越多，阻值应越小

1.6 什么是 IIC 的起始信号和停止信号？如何产生？

起始信号 (START)：SCL 为高电平时，SDA 由高变低：

停止信号 (STOP)：SCL 为高电平时，SDA 由低变高：

特性：

起始信号和停止信号都由主机产生
起始信号表示一次通信的开始
停止信号表示一次通信的结束，释放总线
重复起始信号 (Repeated START)：在不发送停止信号的情况下再次发送起始信号，用于切换读写方向

1.7 IIC 的数据位是如何传输的？

数据在 SCL 的下降沿被发送到总线上
数据在 SCL 的上升沿被接收方采样
每个字节传输 8 位，高位在前 (MSB first)
每个字节后面跟随 1 位应答位

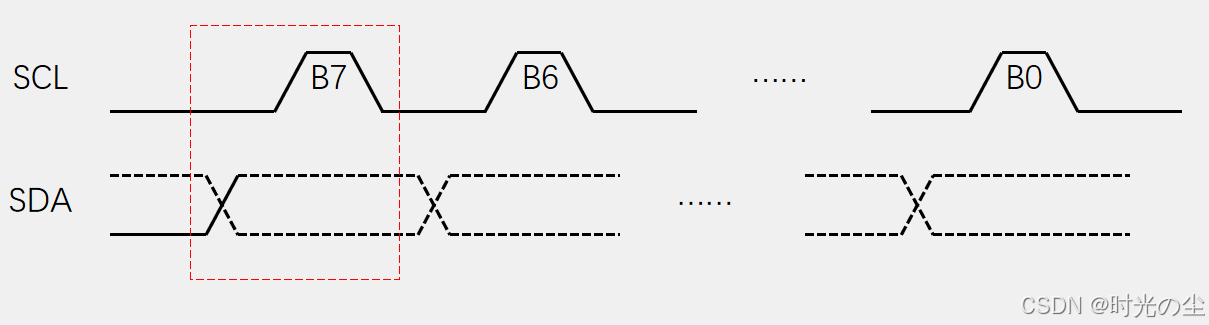

**发送一个字节：**SCL低电平期间，主机将数据位依次放到SDA线上（高位先行），然后释放SCL，从机将在SCL高电平期间读取数据位，所以SCL高电平期间SDA不允许有数据变化，依次循环上述过程8次，即可发送一个字节：

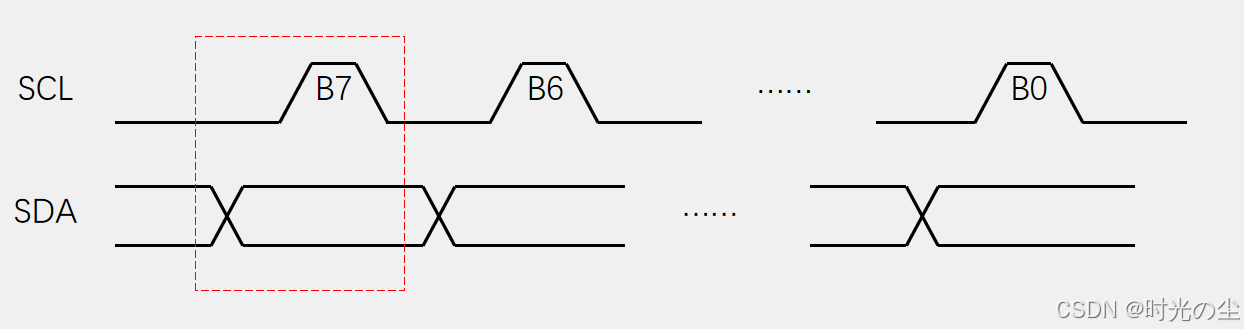

**接收一个字节：**SCL低电平期间，从机将数据位依次放到SDA线上（高位先行），然后释放SCL，主机将在SCL高电平期间读取数据位，所以SCL高电平期间SDA不允许有数据变化，依次循环上述过程8次，即可接收一个字节（主机在接收之前，需要释放SDA）：

1.8 什么是应答信号 (ACK) 和非应答信号 (NACK)？它们的作用是什么？

应答信号 (ACK)：接收方在第 9 个时钟周期将 SDA 拉低，表示成功接收了一个字节
非应答信号 (NACK)：接收方在第 9 个时钟周期保持 SDA 为高，表示接收失败或不需要继续接收

**发送应答：**主机在接收完一个字节之后，在下一个时钟发送一位数据，数据0表示应答，数据1表示非应答：

**接收应答：**主机在发送完一个字节之后，在下一个时钟接收一位数据，判断从机是否应答，数据0表示应答，数据1表示非应答（主机在接收之前，需要释放SDA）：

1.9 IIC 的地址格式有哪几种？

7 位地址：最常用，地址范围 0x00~0x7F
10 位地址：扩展地址，地址范围 0x000~0x3FF

1.10 7 位地址是如何在总线上传输的？

7 位地址加上 1 位读写位组成一个字节进行传输：

第 1~7 位：从机地址 (高位在前)
第 8 位：读写位 (0 表示写，1 表示读)

1.11 什么是总线仲裁？IIC 是如何实现仲裁的？

总线仲裁是当多个主机同时尝试控制总线时，决定哪个主机获得总线控制权的机制。IIC 采用线与 (Wired-AND) 机制实现仲裁：

当多个主机同时发送数据时，发送 "1" 的主机会发现 SDA 被拉低 (因为另一个主机发送了 "0")
发现冲突的主机立即停止发送，退出竞争
仲裁过程不会丢失任何数据

1.12 什么是时钟同步？IIC 是如何实现时钟同步的？

时钟同步是当多个主机同时产生时钟时，使总线上的时钟信号保持一致的机制。IIC 通过线与机制实现时钟同步：

所有主机的 SCL 输出通过线与连接在一起
只要有一个主机将 SCL 拉低，总线就处于低电平
所有主机都释放 SCL 时，总线才回到高电平
最终的 SCL 时钟是所有主机时钟的 "与" 结果

1.13 什么是时钟拉伸 (Clock Stretching)？它的作用是什么？

时钟拉伸是从机将 SCL 拉低，迫使主机等待的机制：

从机需要更多时间处理接收到的数据
从机需要更多时间准备要发送的数据
实现从机对通信速度的控制

原理：从机在接收到一个字节后，将 SCL 拉低，直到准备好继续通信后再释放 SCL。主机检测到 SCL 被拉低时，会暂停发送时钟。

2. 实际应用题

2.1 什么是多主机通信？IIC 支持多主机的关键是什么？

多主机通信是指总线上可以有多个主机，任何一个主机都可以发起通信。IIC 支持多主机的关键是：

总线仲裁机制：解决多个主机同时发送的冲突
时钟同步机制：使多个主机的时钟保持一致
开漏输出结构：实现线与逻辑

2.2 IIC 通信失败的常见原因有哪些？

硬件问题：
- 上拉电阻缺失或阻值不合适
- SDA/SCL 线接反
- 总线短路或开路
- 电平不匹配
- 电源不稳定
软件问题：
- 从机地址错误
- 时序错误 (起始 / 停止信号、数据采样时机)
- 应答信号处理错误
- 时钟速度过快
- 总线被某个器件锁住

2.3 什么是 IIC 总线死锁？如何解决？

总线死锁是指 SDA 或 SCL 被某个器件持续拉低，导致总线无法使用的情况。

常见原因：

从机在传输过程中复位，导致 SDA 被拉低
主机在传输过程中复位，导致从机一直等待时钟
电磁干扰导致时序错误

解决方法：

软件复位：主机发送 9 个时钟脉冲，使从机释放 SDA
硬件复位：复位所有从机设备
增加总线监控电路，检测并恢复死锁

2.4 如何提高 IIC 通信的可靠性？

硬件方面：
- 合理选择上拉电阻阻值
- 缩短总线长度，减少总线电容
- 增加滤波电容，抑制电磁干扰
- 使用屏蔽线
- 避免总线分支过多
软件方面：
- 增加数据校验 (如 CRC)
- 实现超时机制
- 总线死锁检测与恢复
- 通信失败重试机制

2.5 硬件 IIC 和软件模拟 IIC 各有什么优缺点？

特性	硬件 IIC	软件模拟 IIC
CPU 占用	低 (由硬件控制器完成)	高 (需要 CPU 模拟时序)
速度	高 (可达最高速度)	低 (受 CPU 速度限制)
可靠性	高 (硬件实现时序)	低 (易被中断打断)
灵活性	低 (只能使用指定引脚)	高 (可使用任意 GPIO)
资源占用	需要硬件 IIC 控制器	不需要

2.6 什么是 IIC 的快速模式加 (Fm+)？它有什么特点？

快速模式加 (Fm+) 是 IIC 协议的扩展，最高速度可达 1Mbps。

更高的驱动能力 (最高 20mA)
支持更长的总线长度
兼容标准模式和快速模式
允许更多的器件连接到总线上

2.7 IIC 协议中，主机如何读取从机的数据？简述一下

主机发送起始信号
主机发送从机地址 + 写位 (0)
从机应答
主机发送要读取的寄存器地址
从机应答
主机发送重复起始信号
主机发送从机地址 + 读位 (1)
从机应答
从机发送数据字节
主机应答 (如果要继续读取) 或非应答 (如果读取结束)
主机发送停止信号

2.8 IC 总线最多可以连接多少个从机？

理论上，7 位地址的 IIC 总线最多可以连接 127 个从机 (0x08~0x7F)。但实际上，受限于总线电容和驱动能力，通常最多连接几十个从机。

2.9 什么是 IIC 的热插拔？如何实现？

热插拔是指在系统运行过程中，可以安全地插入或拔出 IIC 设备，而不会导致系统崩溃或总线损坏。实现方法：

使用专门的 IIC 热插拔控制器 (如 PCA9511)
增加总线隔离电路
软件上实现总线检测和设备枚举

2.10 如何调试 IIC 通信问题？

硬件检查：
- 用万用表测量 SDA 和 SCL 的电平，确认有上拉
- 检查接线是否正确
- 检查电源是否稳定
使用逻辑分析仪：
- 捕获 SDA 和 SCL 的波形
- 分析起始 / 停止信号、地址、数据和应答
- 检查时序是否符合规范
软件调试：
- 逐步执行代码，检查每个步骤的返回值
- 增加调试信息，输出发送和接收的数据
- 尝试降低通信速度

2.11 如何计算I2C总线上拉电阻的合适值？

I2C 上拉电阻的选择不是一个固定值，而是一个范围值，需要同时满足灌电流限制（最小值）和上升时间限制（最大值）两个约束条件。以下是基于 NXP 官方 I2C 规范 UM10204 的完整计算方法和工程实践指南。

2.11.1 最小值 Rp (min)：灌电流限制

公式：

复制代码

Rp(min) = (VDD - VOL(max)) / IOL

VDD：I2C 总线的供电电压（如 3.3V、5V）
VOL(max)：器件输出低电平的最大允许电压（I2C 标准规定为 0.4V）
IOL：器件低电平输出时的最小灌电流能力

物理意义：当器件将总线拉低时，电流从 VDD 经上拉电阻流入器件引脚。如果电阻太小，电流会超过器件的灌电流能力，导致低电平电压升高（超过 0.4V），甚至损坏器件。

2.11.2 最大值 Rp (max)：上升时间限制

公式：

复制代码

Rp(max) = tr / (0.8473 × Cb)

tr：I2C 规范规定的信号最大上升时间（从 0.3VDD 到 0.7VDD 的时间）
Cb：总线总电容（包括 PCB 走线电容、连接器电容和所有器件的引脚输入电容）
0.8473：从 RC 充电曲线推导出来的精确系数，用于计算 0.3VDD 到 0.7VDD 的上升时间

物理意义：I2C 信号从低电平到高电平是通过上拉电阻对总线电容充电实现的。电阻越大，充电时间越长，上升沿越缓。如果上升时间超过规范要求，会导致数据采样错误。

2.11.3 不同速度模式的标准参数

模式	速率	最大上升时间 tr	最小灌电流 IOL	最大总线电容 Cb
标准模式 (Standard-mode)	100 kbps	≤ 1000 ns	3 mA	400 pF
快速模式 (Fast-mode)	400 kbps	≤ 300 ns	3 mA	400 pF
快速模式加 (Fast-mode Plus)	1 Mbps	≤ 120 ns	20 mA	550 pF
高速模式 (High-speed mode)	3.4 Mbps	≤ 120 ns	30 mA	100 pF

2.11.4 总线电容 Cb 的估算方法

总线电容是最容易被忽略但对计算结果影响最大的参数，需要综合考虑以下三部分：

PCB 走线电容：约 0.5-1 pF/cm（FR-4 板材，线宽 0.2mm，间距 0.2mm）
连接器电容：每个连接器约 5-10 pF
器件引脚电容：每个 I2C 器件的输入电容约 5-15 pF（查芯片手册）

Cb = 走线长度(cm) × 0.8 pF/cm + 连接器数量 × 8 pF + 器件数量 × 10 pF

2.11.5 举个例子

案例：3.3V 系统，快速模式 (400kbps)

已知条件：

VDD = 3.3V

VOL(max) = 0.4V

IOL = 3mA

tr = 300ns

Cb = 100pF

计算过程：

最小值：Rp (min) = (3.3 - 0.4) / 0.003 = 2.9 / 0.003 ≈ 967Ω

最大值：Rp (max) = 300×10⁻⁹ / (0.8473×100×10⁻¹²) ≈ 300×10⁻⁹ / 84.73×10⁻¹² ≈ 3540Ω

可选范围：967Ω < Rp < 3540Ω

推荐值：2.2kΩ（在范围内，兼顾功耗和抗干扰能力）
