一、介绍

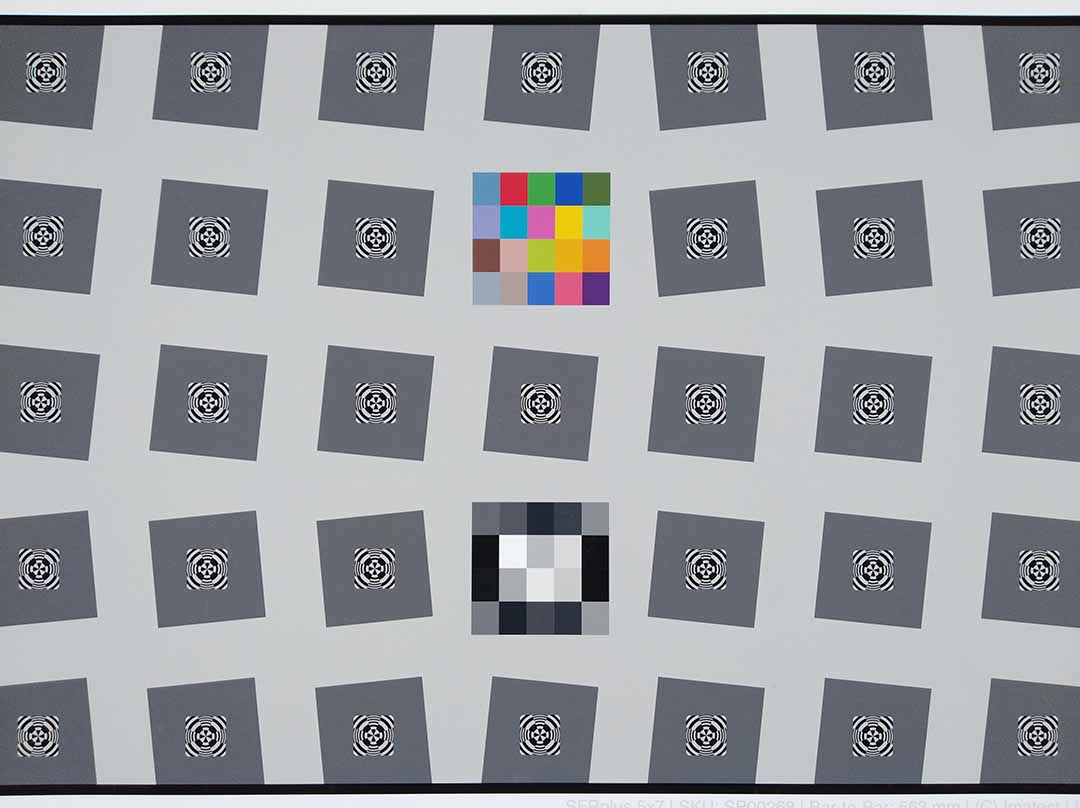

Imatest的 SFRplus测试卡可以自动分析清晰度，色彩，视场角，畸变等像质参数。
SFRplus模块检测SFRplus测试卡，每个斜块中有定位靶标可让Imatest进行ROI全自动选择
二、步骤

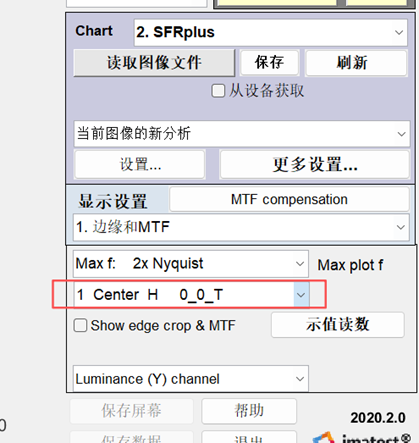

1.选择
Imatest Master的SFRplus模块，选择需要分析的拍摄图片
2.框选
SFRplus模块会自动框选ROI区域，更自动化，可根据测试需要选择不同视场的ROI

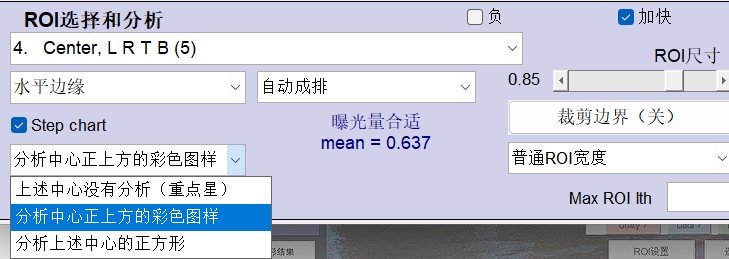

3.分析选择
根据测试需要选择分析垂直分辨力和水平分辨力（垂直边缘分析水平分辨力，水平边缘分析垂直分辨力），以及是否分析SFRplus测试卡中的色彩区域、灰阶区域（测试Gamma）

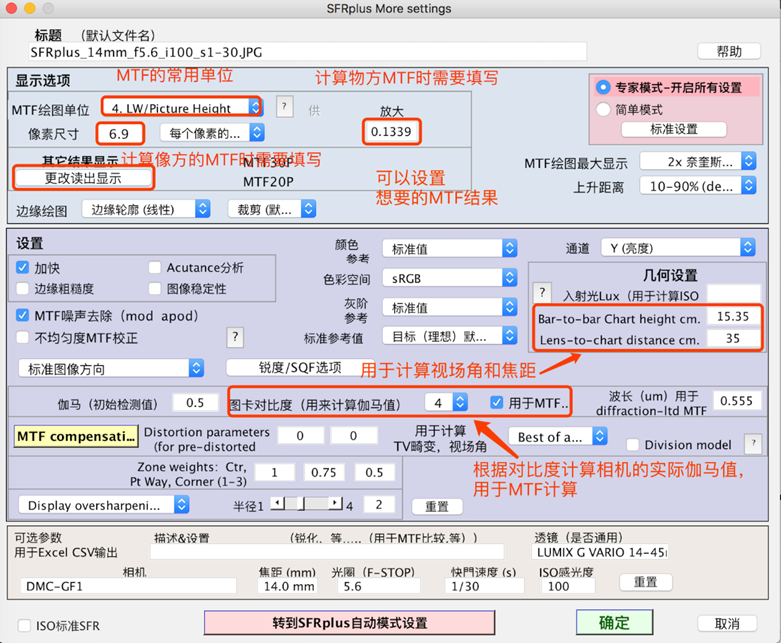

4. 设置
SFRplus模块，根据需要更改以下部分的设置：
MTF单位的设置： LW/PH、LP/PH、Cylcle/mm等
MTF结果的选择： MTF50、MTF50P、MTF20、MTF10等
图卡对比度的设置：SFRplus测试卡对比度是4:1，有些特殊的是10:1
畸变系数多项式选择： Best of above0
视场角计算：需要SFRplus测试卡上下两条黑边的最短距离，以及摄像头到测试卡的距离
其它选项可保持默认
5.自动设置
该选项可选择自动模式下保存的结果类型和结果文件
6.自动分析eSFRplus模块
可一次性分析大批量的SFRplus测试卡拍摄图片，可分析和自动导出大批量测试卡在交互式模块下设置的结果。在使用自动分析SFRplus模块之前，要提前设置，如上文第五点所述
三、导出结果

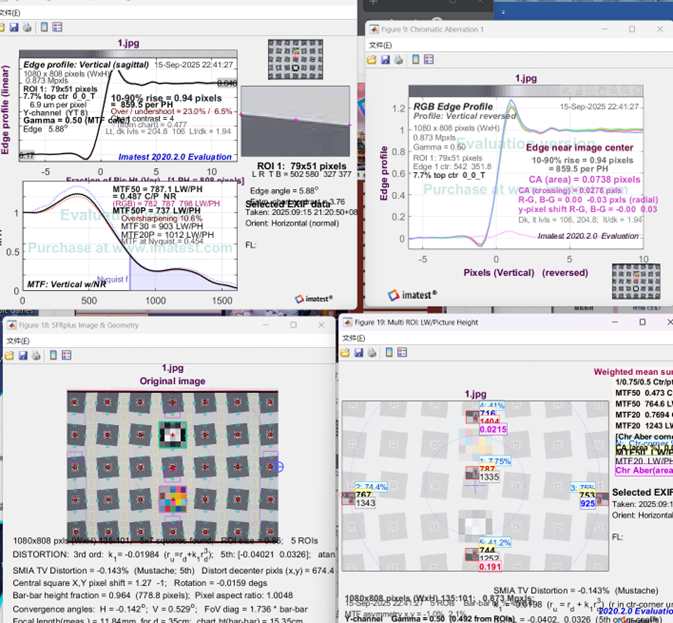

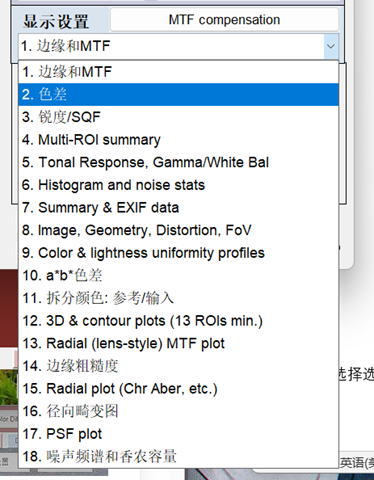

SFRplus模块根据设置导出结果，选择不同类型的显示部分会展现不同的结果，以下用其中个别选项举例说明：

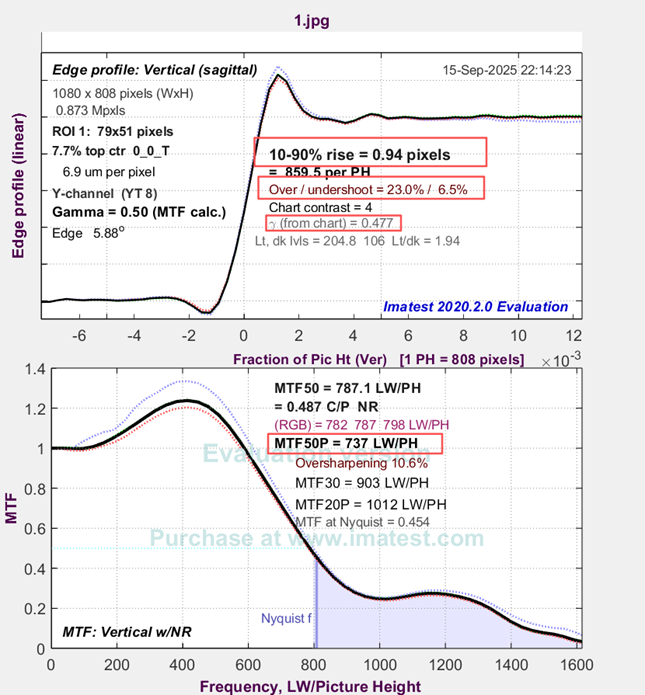

1.边缘和MTF：呈现每个ROI选区的清晰度值
输出结果如图所示
（chart）=0.477 该数据是基于测试卡对比度计算的伽马
数值0.77是Imatest通过分析测试卡上最大黑白块的输出亮度，反向计算出的整个成像系统的有效伽马值（Effective Gamma）或系统伽马（System Gamma）。它描述了系统整体的非线性响应程度。
若相机设置为标准的sRGB或Rec.709色彩空间，理论伽马值约为0.45。接近0.45，说明相机工作在标准色彩模式下，并且ISP的处理符合预期。
显著偏离0.45，例如高达0.7或低至0.3，说明可能相机使用了非标准的图片风格，或者测试环境存在较强眩光影响了黑白块的测量值。

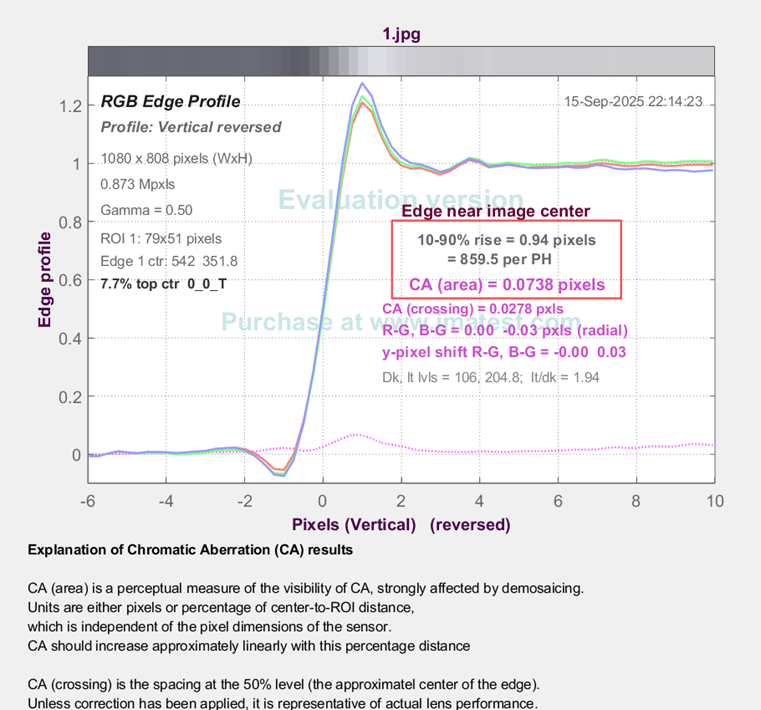

2.色差：会出现每个ROI选区的横向色差
CA(area)是横向色差的综合度量，表示R/B通道相对于G通道的平均像素偏移量。该值越小，镜头的色差校正越好，高对比度边缘的彩色镶边越轻微甚至不可见。
人眼极限 ：人眼能够察觉到的色差阈值大约在 0.5 到 1 个像素之间（取决于观看条件和锐度）。
行业水平：
- < 0.1 pixels : 属于优秀 到卓越的水平。通常只有高端定焦镜头或经过出色校正的专业变焦镜头才能达到。
- 0.1 - 0.3 pixels : 属于良好 到非常好的水平。对于大多数优质镜头来说是这个范围，色差轻微，通常只在100%放大时才可能看到。
- 0.3 - 0.5 pixels : 属于一般 到可接受的水平。色差开始变得明显。
- > 0.5 pixels : 色差比较明显，可能会对图像质量产生负面影响。
3.Muti ROI信息

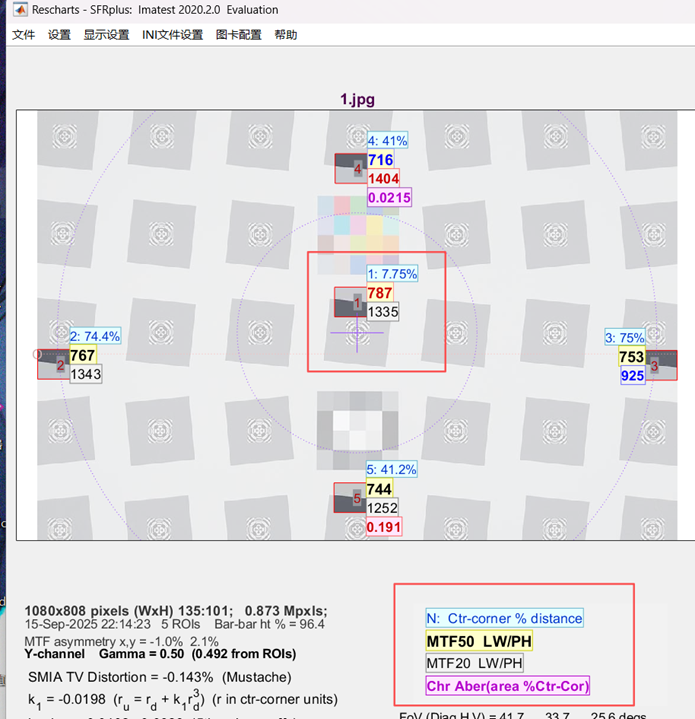

选择该选项，会出现整个测试图ROI选区的清晰度即MTF50/MTF50P汇总结果，还有每个选区距离中心位置的距离（即视场）
Chr Aber(area %Ctr-Cor)反应横向色差
-
数值越小越好
-
数值越接近0%，代表色差控制得越好，彩色镶边现象越轻微。
| Chr Aber (area %Ctr-Cor) 数值 | 评价等级 | 视觉表现 |
|---|---|---|
| < 0.1% | 优秀 / 非常好 | 即使用放大镜仔细看，也几乎观察不到任何彩色镶边。属于顶级镜头水准。 |
| 0.1% ~ 0.2% | 良好 / 可接受 | 在正常观看尺寸下看不出问题。放大到100%查看时，可能在极高反差的边缘能看到细微的色边。对于大多数手机和消费级相机来说，这个表现是合格的。 |
| 0.2% ~ 0.5% | 一般 / 有待改进 | 在较高反差的场景（如树枝 against 天空）下，放大观看时可以看到明显的紫边/绿边。可能会影响画质观感。 |
| > 0.5% | 较差 / 不可接受 | 色差非常明显，甚至在不放大图片的情况下都可能注意到彩色镶边。这会严重拉低画面的清晰度和质感。 |

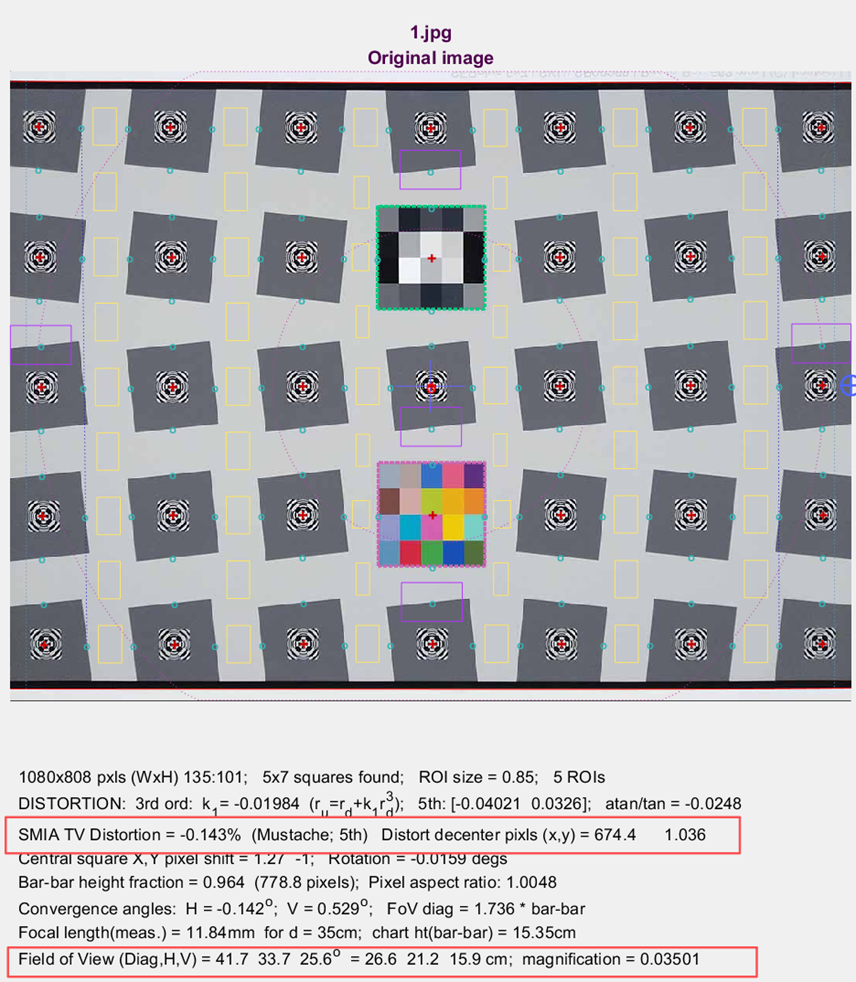

4.Image Distortion & FOV
选择该选项，会出现相机的畸变结果和视场角结果
（1）SMIA TV Distortion
SMIA TV Distortion是衡量镜头几何畸变程度的指标
< 1%： 通常认为畸变控制得非常好，人眼难以察觉。
1% - 2%： 良好，在大多数应用中可接受。
> 2%： 开始变得明显，可能需要软件校正。
（2）FOV (Field of View)
含义：镜头能捕捉到的现实世界的空间范围，通常用角度或尺寸来表示。
数据分解：
Field of view(Diag,H,V)=41.7° 33.7° 25.6° =26.6cm 21.2cm 15.9cm
A. 角度表示法 Angular FOV
- 41.7° 33.7° 25.6°
这是从镜头中心点出发，形成的视野圆锥的角度。
Diag (对角线)： 41.7° H (水平)： 33.7° V (垂直)： 25.6°
在镜头分类广角、标准、长焦时，通常所指的FOV角度默认是对角线角度， 角度表示法直接反映了镜头的焦距长短。
广角镜头： FOV 角度大（例如 > 60°）
长焦镜头： FOV 角度小（例如 < 20°）
B. 尺寸表示法 Linear FOV
- 26.6cm 21.2cm 15.9cm
这是在某个具体的对焦距离上，相机实际能拍到的物理尺寸。
Diag (对角线)： 26.6 cm H (水平)： 21.2 cm V (垂直)： 15.9 cm
（3）Magnification放大倍率
magnification = 0.03501
含义：物体在相机传感器上成像的尺寸与其实际物理尺寸的比值
四、总结
Imatest SFRplus模块通过自动分析测试卡图像，可快速评估相机成像质量。该工具能自动识别ROI区域，分析清晰度（MTF）、色差、畸变、视场角等参数，支持自定义设置MTF单位等，模块支持批量处理，可自动导出多种格式的测试报告，为相机性能评估提供高效解决方案。
